1 Strömfors IHC Älykäs sähkönohjausjärjestelmä Turvallisempi, mukavampi ja taloudellisempi koti

2 2 Strömfors IHC

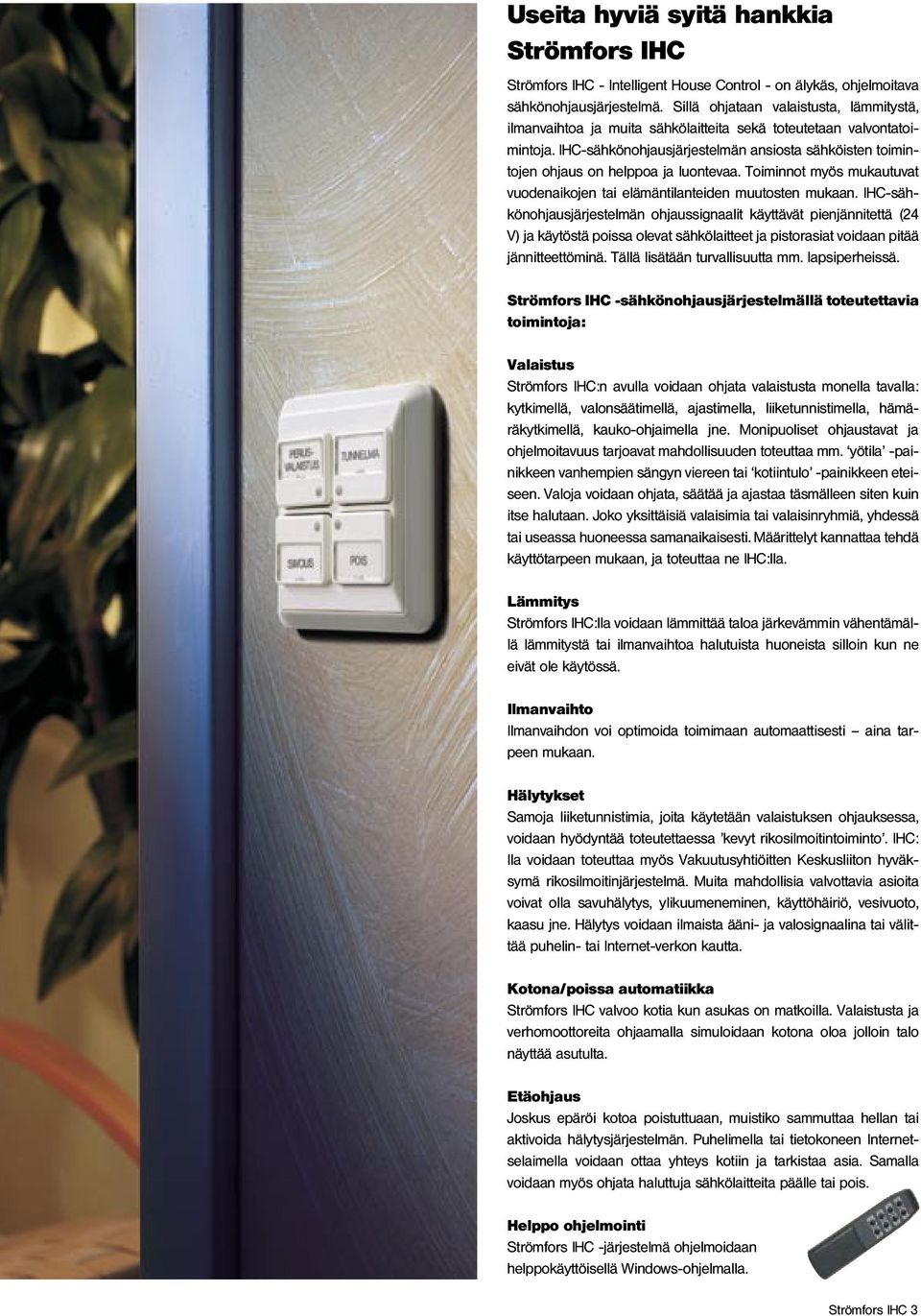

3 Useita hyviä syitä hankkia Strömfors IHC Strömfors IHC - Intelligent House Control - on älykäs, ohjelmoitava sähkönohjausjärjestelmä. Sillä ohjataan valaistusta, lämmitystä, ilmanvaihtoa ja muita sähkölaitteita sekä toteutetaan valvontatoimintoja. IHC-sähkönohjausjärjestelmän ansiosta sähköisten toimintojen ohjaus on helppoa ja luontevaa. Toiminnot myös mukautuvat vuodenaikojen tai elämäntilanteiden muutosten mukaan. IHC-sähkönohjausjärjestelmän ohjaussignaalit käyttävät pienjännitettä (24 V) ja käytöstä poissa olevat sähkölaitteet ja pistorasiat voidaan pitää jännitteettöminä. Tällä lisätään turvallisuutta mm. lapsiperheissä. Strömfors IHC -sähkönohjausjärjestelmällä toteutettavia toimintoja: Valaistus Strömfors IHC:n avulla voidaan ohjata valaistusta monella tavalla: kytkimellä, valonsäätimellä, ajastimella, liiketunnistimella, hämäräkytkimellä, kauko-ohjaimella jne. Monipuoliset ohjaustavat ja ohjelmoitavuus tarjoavat mahdollisuuden toteuttaa mm. yötila -painikkeen vanhempien sängyn viereen tai kotiintulo -painikkeen eteiseen. Valoja voidaan ohjata, säätää ja ajastaa täsmälleen siten kuin itse halutaan. Joko yksittäisiä valaisimia tai valaisinryhmiä, yhdessä tai useassa huoneessa samanaikaisesti. Määrittelyt kannattaa tehdä käyttötarpeen mukaan, ja toteuttaa ne IHC:lla. Lämmitys Strömfors IHC:lla voidaan lämmittää taloa järkevämmin vähentämällä lämmitystä tai ilmanvaihtoa halutuista huoneista silloin kun ne eivät ole käytössä. Ilmanvaihto Ilmanvaihdon voi optimoida toimimaan automaattisesti aina tarpeen mukaan. Hälytykset Samoja liiketunnistimia, joita käytetään valaistuksen ohjauksessa, voidaan hyödyntää toteutettaessa kevyt rikosilmoitintoiminto. IHC: lla voidaan toteuttaa myös Vakuutusyhtiöitten Keskusliiton hyväksymä rikosilmoitinjärjestelmä. Muita mahdollisia valvottavia asioita voivat olla savuhälytys, ylikuumeneminen, käyttöhäiriö, vesivuoto, kaasu jne. Hälytys voidaan ilmaista ääni- ja valosignaalina tai välittää puhelin- tai Internet-verkon kautta. Kotona/poissa automatiikka Strömfors IHC valvoo kotia kun asukas on matkoilla. Valaistusta ja verhomoottoreita ohjaamalla simuloidaan kotona oloa jolloin talo näyttää asutulta. Etäohjaus Joskus epäröi kotoa poistuttuaan, muistiko sammuttaa hellan tai aktivoida hälytysjärjestelmän. Puhelimella tai tietokoneen Internetselaimella voidaan ottaa yhteys kotiin ja tarkistaa asia. Samalla voidaan myös ohjata haluttuja sähkölaitteita päälle tai pois. Helppo ohjelmointi Strömfors IHC -järjestelmä ohjelmoidaan helppokäyttöisellä Windows-ohjelmalla. Strömfors IHC 3

4 Tee talostasi mukavampi, turvallisempi ja taloudellisempi Strömfors IHC:lla Kun talossasi on Strömfors IHC sähkönohjausjärjestelmä, talon ohjaustoiminnot ovat luontevasti käytettävissä ja asuminen on turvallista. IHC-järjestelmä tarjoaa mukavuutta ja turvallisuutta koko perheelle - perheen yksilöllisten tarpeiden ja toiveiden mukaisesti. Järjestelmä on helppo ohjelmoida. Ohjelmoinnin voi opetella tekemään myös itse, mikäli hallitsee tietokoneen peruskäytön. Strömfors IHC on hyvä ja riskitön päätös. Tukenasi on markkinajohtajan tekninen osaaminen ja apu. IHC-järjestelmän hyödyllisyys näkyy myös pienentyneenä sähkölaskuna, sekä suurempana jälleenmyyntiarvona taloa myytäessä. Mukavuutta Strömfors IHC:n kauko-ohjaimella voit ohjata kaikkia järjestelmään kytkettyjä laitteita - esimerkiksi valonsäätimiä, valaistukseen esiohjelmoituja tilanteita tai verhomoottoreita. Jäivätkö valot päälle? Kylpyhuone on yksi monista kodin huoneista, joihin valot helposti unohtuvat päälle. Ei huolta - IHC muistaa ne puolestasi. Liiketunnistin tietää milloin huonetta ei käytetä ja sammuttaa valot automaattisesti. Valaistus ja ilmanvaihto Strömfors IHC:hen voidaan kytketä monenlaisia antureita ja tunnistimia. Esimerkiksi kosteusanturin mukaan voidaan käynnistää tehostettu ilmanvaihto. Ilmanvaihto voidaan myös käynnistää ajastimella, esim. WC:n valot sammutettaessa. Joku on ovella? Ovikellon voi saada soimaan rakennuksen eri osissa, tai tehostaa äänisignaalia valon syttymisellä. Ovikellon soidessa keskuspölynimuri saadaan sammumaan automaattisesti. Poissa kotoa Kotoa poistuessasi voit yhdellä painikkeella sammuttaa valaistuksen koko rakennuksesta, katkaista päävedensyötön, sammuttaa lieden ja aktivoida hälytyksen. Jos napinpainallus unohtuu, voit hoitaa asian puhelimella jälkikäteen. Kotiin palatessasi syttyy määrittelemäsi perusvalaistus. 4 Strömfors IHC

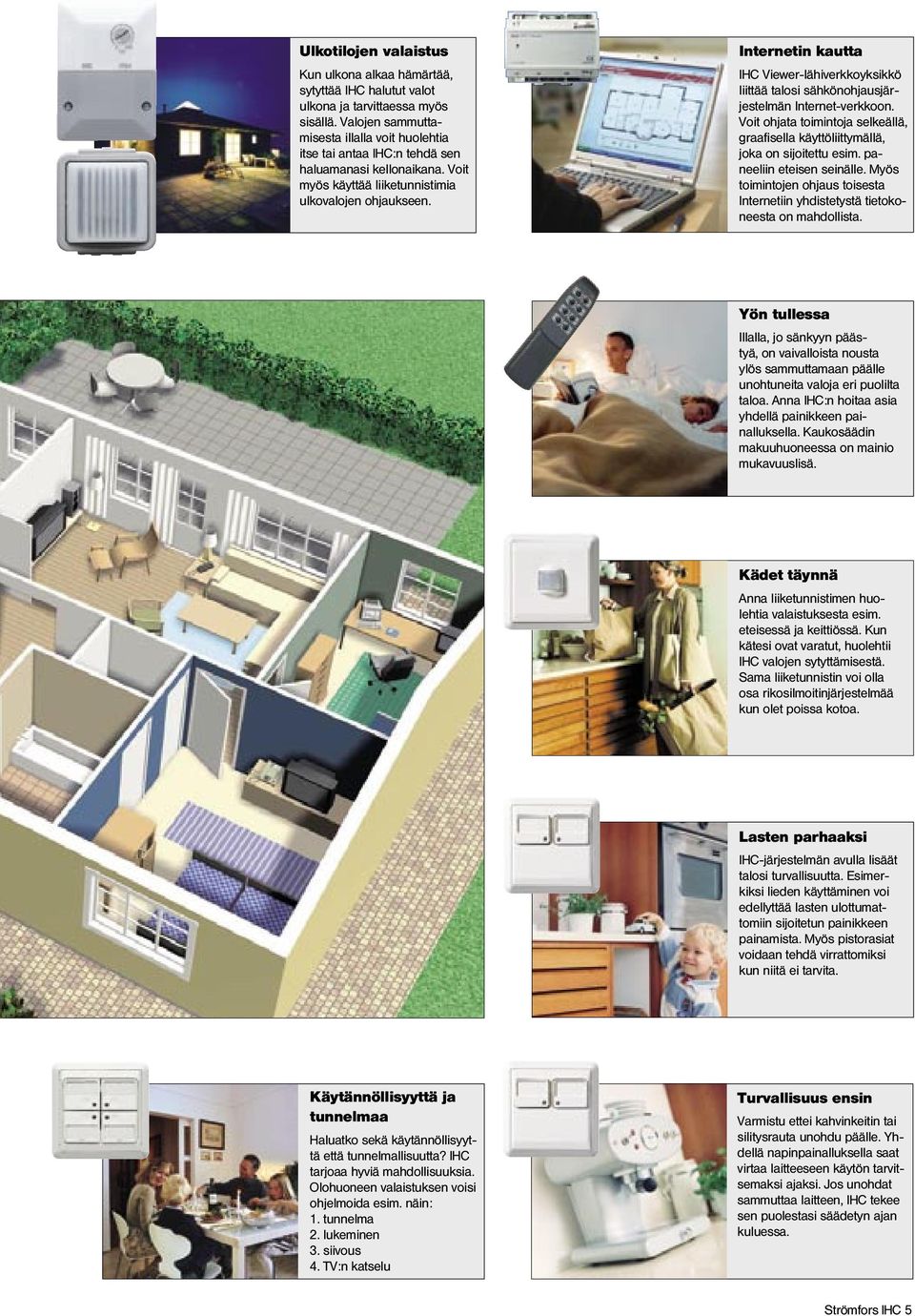

5 Ulkotilojen valaistus Kun ulkona alkaa hämärtää, sytyttää IHC halutut valot ulkona ja tarvittaessa myös sisällä. Valojen sammuttamisesta illalla voit huolehtia itse tai antaa IHC:n tehdä sen haluamanasi kellonaikana. Voit myös käyttää liiketunnistimia ulkovalojen ohjaukseen. Internetin kautta IHC Viewer-lähiverkkoyksikkö liittää talosi sähkönohjausjärjestelmän Internet-verkkoon. Voit ohjata toimintoja selkeällä, graafisella käyttöliittymällä, joka on sijoitettu esim. paneeliin eteisen seinälle. Myös toimintojen ohjaus toisesta Internetiin yhdistetystä tietokoneesta on mahdollista. Yön tullessa Illalla, jo sänkyyn päästyä, on vaivalloista nousta ylös sammuttamaan päälle unohtuneita valoja eri puolilta taloa. Anna IHC:n hoitaa asia yhdellä painikkeen painalluksella. Kaukosäädin makuuhuoneessa on mainio mukavuuslisä. Kädet täynnä Anna liiketunnistimen huolehtia valaistuksesta esim. eteisessä ja keittiössä. Kun kätesi ovat varatut, huolehtii IHC valojen sytyttämisestä. Sama liiketunnistin voi olla osa rikosilmoitinjärjestelmää kun olet poissa kotoa. Lasten parhaaksi IHC-järjestelmän avulla lisäät talosi turvallisuutta. Esimerkiksi lieden käyttäminen voi edellyttää lasten ulottumattomiin sijoitetun painikkeen painamista. Myös pistorasiat voidaan tehdä virrattomiksi kun niitä ei tarvita. Käytännöllisyyttä ja tunnelmaa Haluatko sekä käytännöllisyyttä että tunnelmallisuutta? IHC tarjoaa hyviä mahdollisuuksia. Olohuoneen valaistuksen voisi ohjelmoida esim. näin: 1. tunnelma 2. lukeminen 3. siivous 4. TV:n katselu Turvallisuus ensin Varmistu ettei kahvinkeitin tai silitysrauta unohdu päälle. Yhdellä napinpainalluksella saat virtaa laitteeseen käytön tarvitsemaksi ajaksi. Jos unohdat sammuttaa laitteen, IHC tekee sen puolestasi säädetyn ajan kuluessa. Strömfors IHC 5

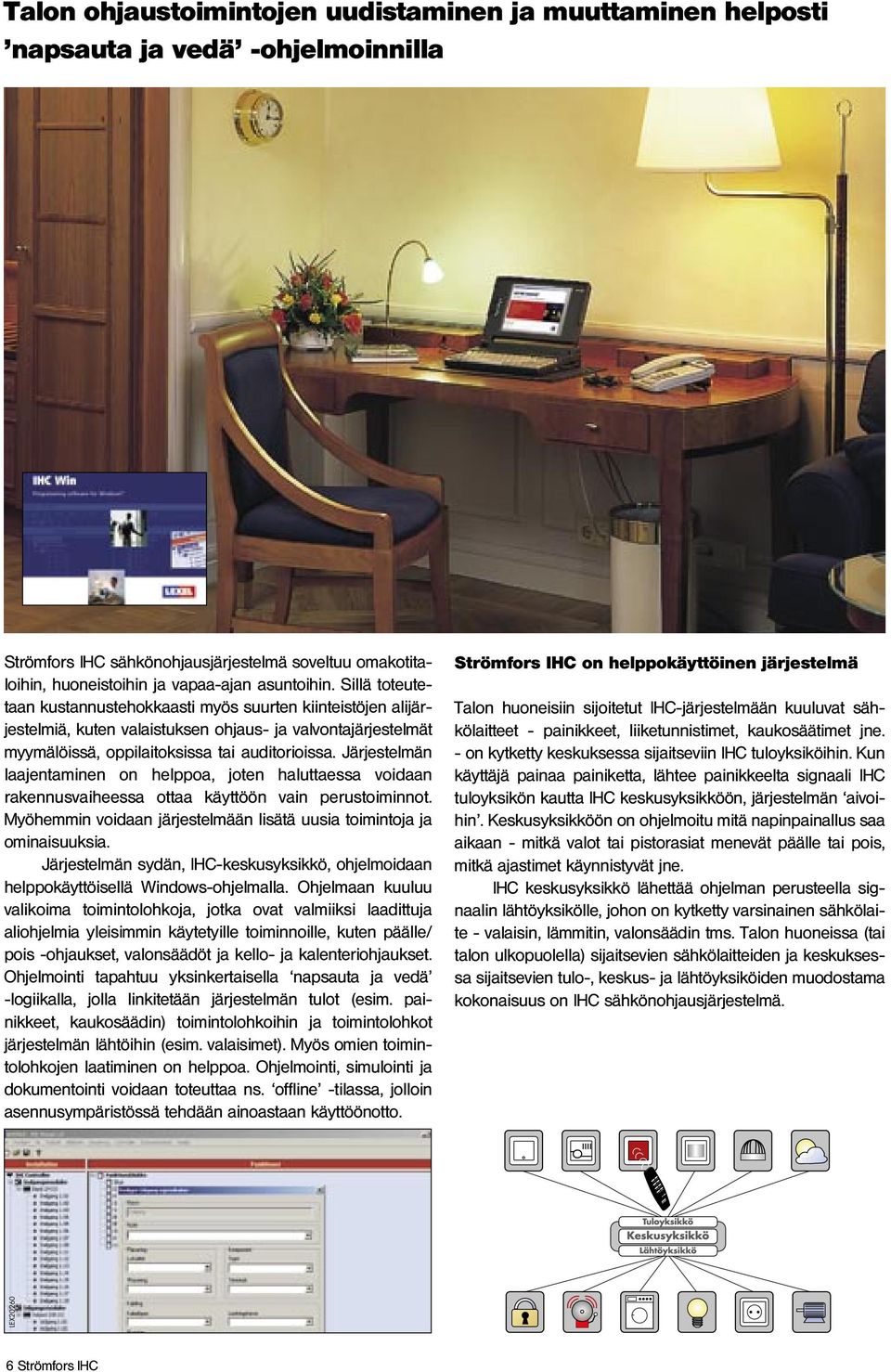

6 Talon ohjaustoimintojen uudistaminen ja muuttaminen helposti napsauta ja vedä -ohjelmoinnilla Strömfors IHC sähkönohjausjärjestelmä soveltuu omakotitaloihin, huoneistoihin ja vapaa-ajan asuntoihin. Sillä toteutetaan kustannustehokkaasti myös suurten kiinteistöjen alijärjestelmiä, kuten valaistuksen ohjaus- ja valvontajärjestelmät myymälöissä, oppilaitoksissa tai auditorioissa. Järjestelmän laajentaminen on helppoa, joten haluttaessa voidaan rakennusvaiheessa ottaa käyttöön vain perustoiminnot. Myöhemmin voidaan järjestelmään lisätä uusia toimintoja ja ominaisuuksia. Järjestelmän sydän, IHC-keskusyksikkö, ohjelmoidaan helppokäyttöisellä Windows-ohjelmalla. Ohjelmaan kuuluu valikoima toimintolohkoja, jotka ovat valmiiksi laadittuja aliohjelmia yleisimmin käytetyille toiminnoille, kuten päälle/ pois -ohjaukset, valonsäädöt ja kello- ja kalenteriohjaukset. Ohjelmointi tapahtuu yksinkertaisella napsauta ja vedä -logiikalla, jolla linkitetään järjestelmän tulot (esim. painikkeet, kaukosäädin) toimintolohkoihin ja toimintolohkot järjestelmän lähtöihin (esim. valaisimet). Myös omien toimintolohkojen laatiminen on helppoa. Ohjelmointi, simulointi ja dokumentointi voidaan toteuttaa ns. offline -tilassa, jolloin asennusympäristössä tehdään ainoastaan käyttöönotto. Strömfors IHC on helppokäyttöinen järjestelmä Talon huoneisiin sijoitetut IHC-järjestelmään kuuluvat sähkölaitteet - painikkeet, liiketunnistimet, kaukosäätimet jne. - on kytketty keskuksessa sijaitseviin IHC tuloyksiköihin. Kun käyttäjä painaa painiketta, lähtee painikkeelta signaali IHC tuloyksikön kautta IHC keskusyksikköön, järjestelmän aivoihin. Keskusyksikköön on ohjelmoitu mitä napinpainallus saa aikaan - mitkä valot tai pistorasiat menevät päälle tai pois, mitkä ajastimet käynnistyvät jne. IHC keskusyksikkö lähettää ohjelman perusteella signaalin lähtöyksikölle, johon on kytketty varsinainen sähkölaite - valaisin, lämmitin, valonsäädin tms. Talon huoneissa (tai talon ulkopuolella) sijaitsevien sähkölaitteiden ja keskuksessa sijaitsevien tulo-, keskus- ja lähtöyksiköiden muodostama kokonaisuus on IHC sähkönohjausjärjestelmä. LEX Strömfors IHC

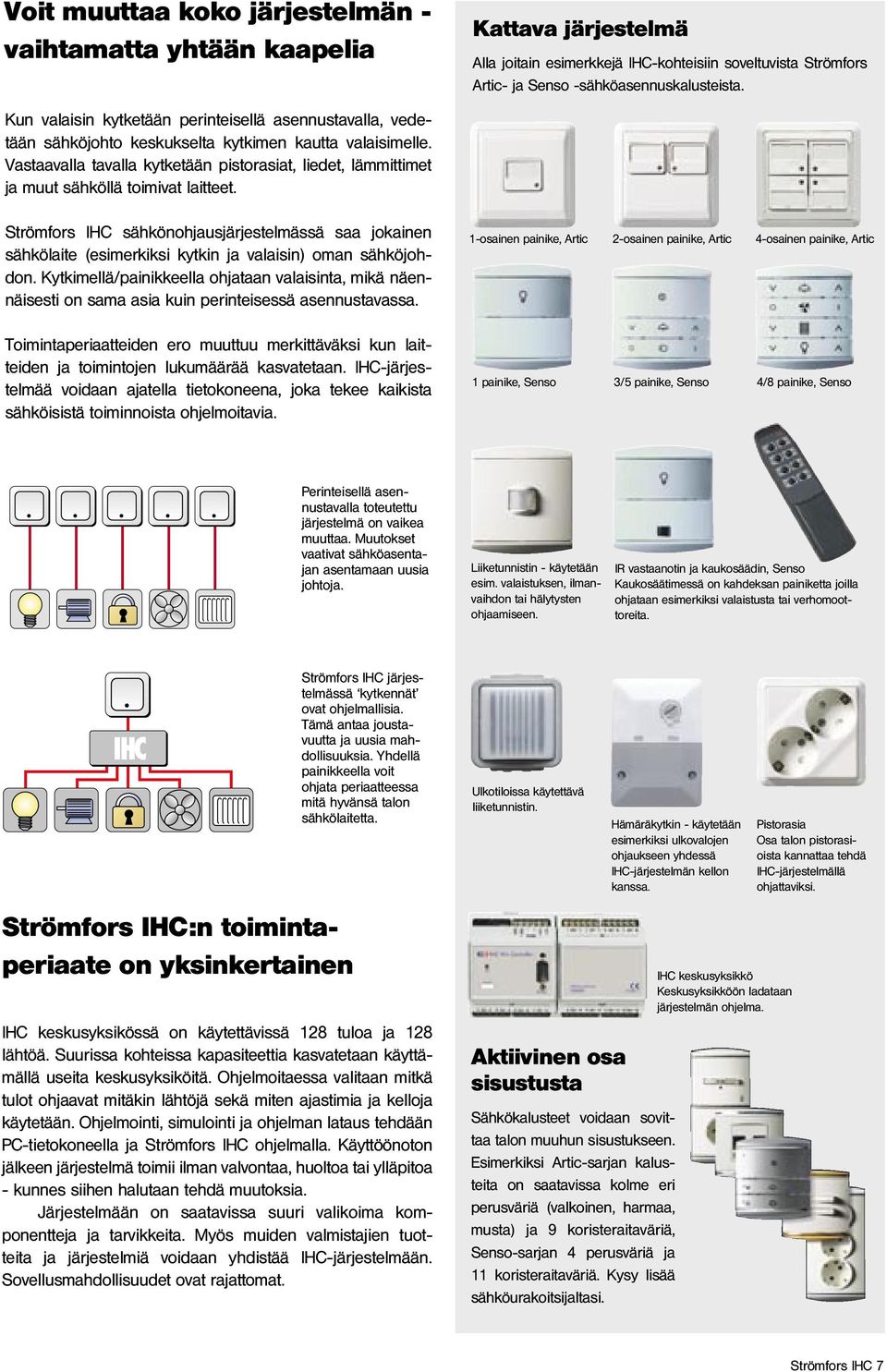

7 Voit muuttaa koko järjestelmän - vaihtamatta yhtään kaapelia Kattava järjestelmä Alla joitain esimerkkejä IHC-kohteisiin soveltuvista Strömfors Artic- ja Senso -sähköasennuskalusteista. Kun valaisin kytketään perinteisellä asennustavalla, vedetään sähköjohto keskukselta kytkimen kautta valaisimelle. Vastaavalla tavalla kytketään pistorasiat, liedet, lämmittimet ja muut sähköllä toimivat laitteet. Strömfors IHC sähkönohjausjärjestelmässä saa jokainen sähkölaite (esimerkiksi kytkin ja valaisin) oman sähköjohdon. Kytkimellä/painikkeella ohjataan valaisinta, mikä näennäisesti on sama asia kuin perinteisessä asennustavassa. Toimintaperiaatteiden ero muuttuu merkittäväksi kun laitteiden ja toimintojen lukumäärää kasvatetaan. IHC-järjestelmää voidaan ajatella tietokoneena, joka tekee kaikista sähköisistä toiminnoista ohjelmoitavia. 1-osainen painike, Artic 2-osainen painike, Artic 4-osainen painike, Artic 1 painike, Senso 3/5 painike, Senso 4/8 painike, Senso Perinteisellä asennustavalla toteutettu järjestelmä on vaikea muuttaa. Muutokset vaativat sähköasentajan asentamaan uusia johtoja. Liiketunnistin - käytetään esim. valaistuksen, ilmanvaihdon tai hälytysten ohjaamiseen. IR vastaanotin ja kaukosäädin, Senso Kaukosäätimessä on kahdeksan painiketta joilla ohjataan esimerkiksi valaistusta tai verhomoottoreita. Strömfors IHC järjestelmässä kytkennät ovat ohjelmallisia. Tämä antaa joustavuutta ja uusia mahdollisuuksia. Yhdellä painikkeella voit ohjata periaatteessa mitä hyvänsä talon sähkölaitetta. Ulkotiloissa käytettävä liiketunnistin. Hämäräkytkin - käytetään esimerkiksi ulkovalojen ohjaukseen yhdessä IHC-järjestelmän kellon kanssa. Pistorasia Osa talon pistorasioista kannattaa tehdä IHC-järjestelmällä ohjattaviksi. Strömfors IHC:n toimintaperiaate on yksinkertainen IHC keskusyksikössä on käytettävissä 128 tuloa ja 128 lähtöä. Suurissa kohteissa kapasiteettia kasvatetaan käyttämällä useita keskusyksiköitä. Ohjelmoitaessa valitaan mitkä tulot ohjaavat mitäkin lähtöjä sekä miten ajastimia ja kelloja käytetään. Ohjelmointi, simulointi ja ohjelman lataus tehdään PC-tietokoneella ja Strömfors IHC ohjelmalla. Käyttöönoton jälkeen järjestelmä toimii ilman valvontaa, huoltoa tai ylläpitoa - kunnes siihen halutaan tehdä muutoksia. Järjestelmään on saatavissa suuri valikoima komponentteja ja tarvikkeita. Myös muiden valmistajien tuotteita ja järjestelmiä voidaan yhdistää IHC-järjestelmään. Sovellusmahdollisuudet ovat rajattomat. Aktiivinen osa sisustusta Sähkökalusteet voidaan sovittaa talon muuhun sisustukseen. Esimerkiksi Artic-sarjan kalusteita on saatavissa kolme eri perusväriä (valkoinen, harmaa, musta) ja 9 koristeraitaväriä, Senso-sarjan 4 perusväriä ja 11 koristeraitaväriä. Kysy lisää sähköurakoitsijaltasi. IHC keskusyksikkö Keskusyksikköön ladataan järjestelmän ohjelma. Strömfors IHC 7

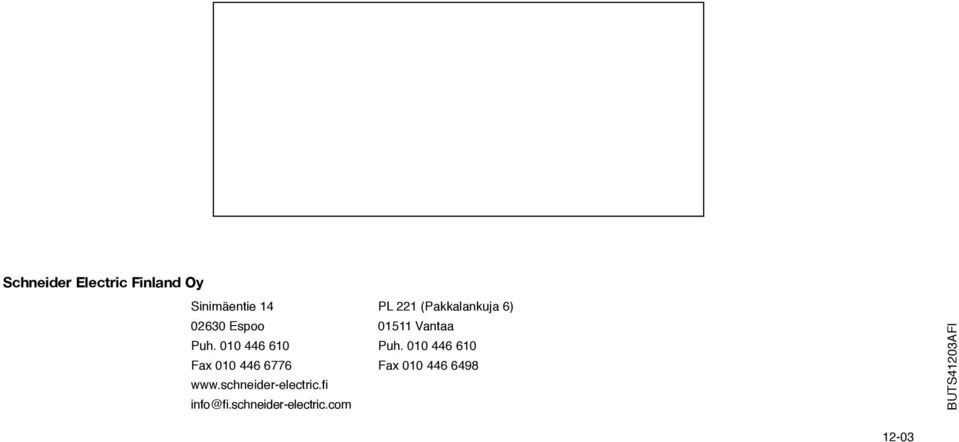

8 Schneider Electric Finland Oy Sinimäentie Espoo Puh Fax PL 221 (Pakkalankuja 6) Vantaa Puh Fax BUTS41203AFI 12-03
