KÄYTTÖOHJE BRUKSANVISNING PEM AVS 21.4 AVS 21.4/V. IP 23 5 x 2,5

Koko: px
Aloita esitys sivulta:

Download "KÄYTTÖOHJE BRUKSANVISNING PEM 256 14.02.2007 AVS 21.4 AVS 21.4/V. IP 23 5 x 2,5"

Transkriptio

1 SYSTEM CERTIFICATIO KÄYTTÖOHJE BRUKSAVISIG PEM AVS 21.4 AVS 21.4/V SYSTEM CERTIFICATIO ISO IP 23 5 x 2, ISO 9001 AVS21-4_PEM256_ indd Sec :59:31

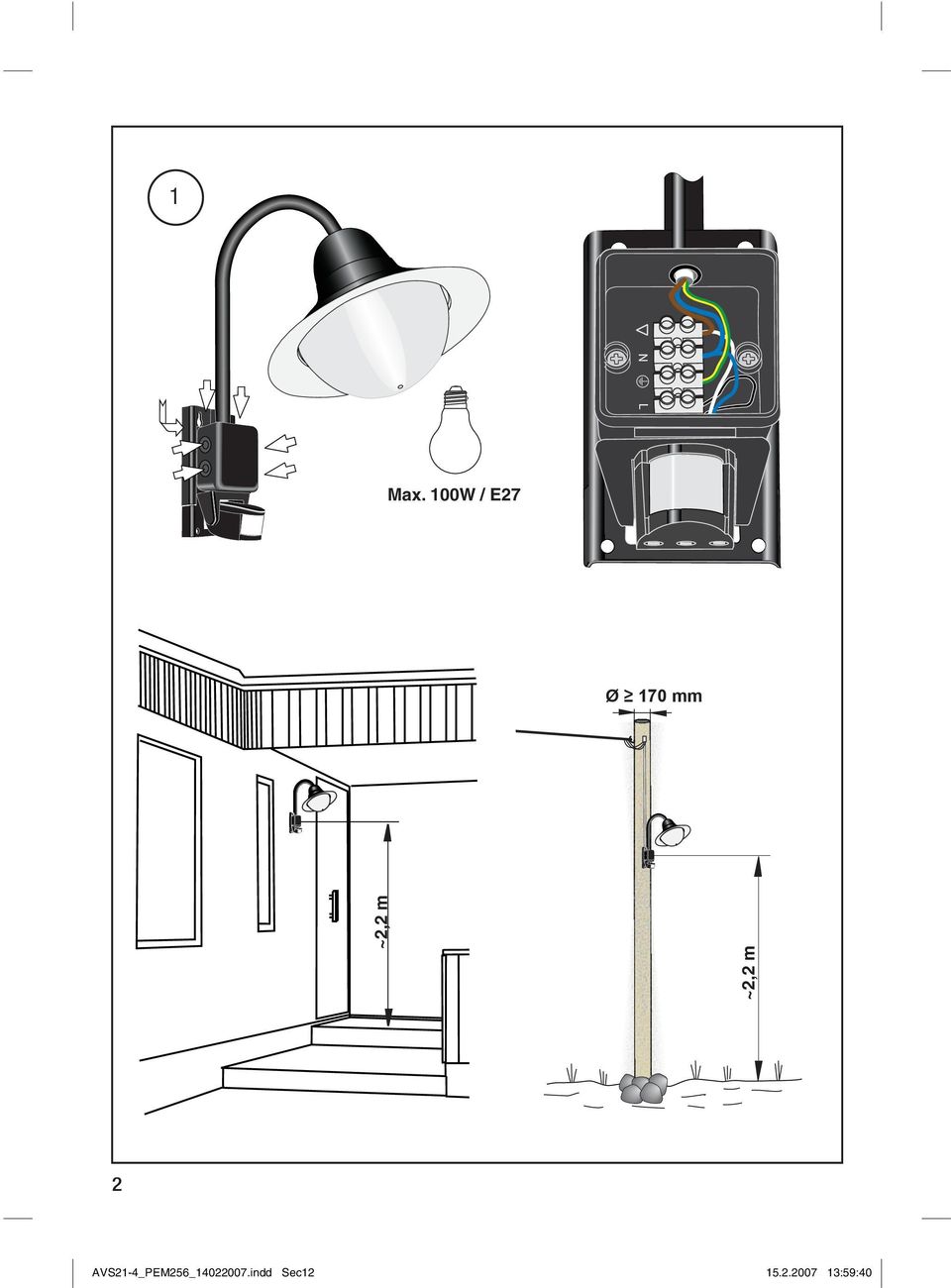

2 1 Max. 100W / E27 Ø 170 mm ~2,2 m ~2,2 m 2 AVS21-4_PEM256_ indd Sec :59:40

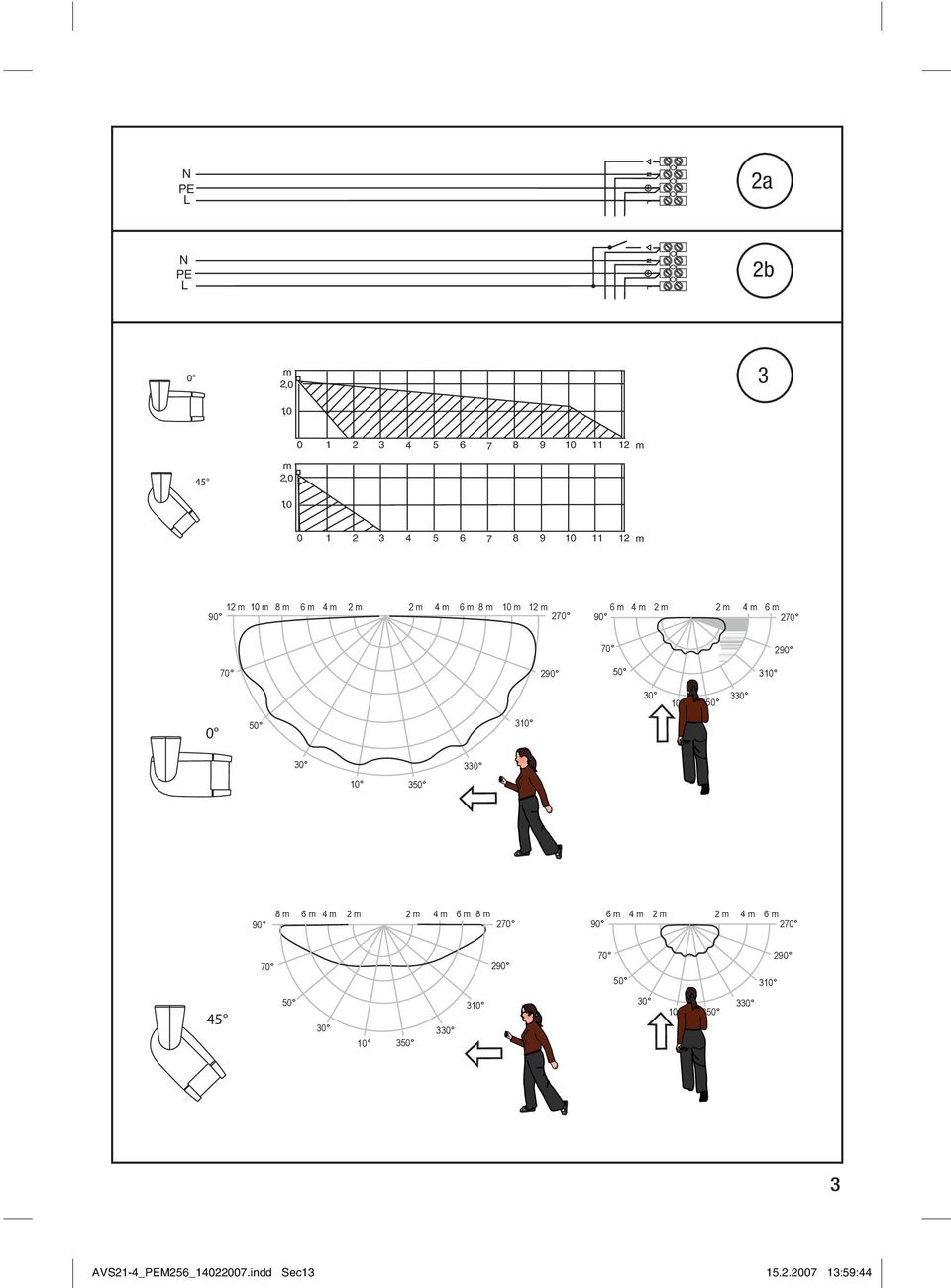

3 PE 2a PE 2b 0 m 2,0 1, m 45 m 2,0 1, m m 10 m 8 m 6 m 4 m 2 m 2 m 4 m 6 m 8 m 10 m 12 m 6 m 4 m 2 m 2 m 4 m m m 6 m 4 m 2 m 2 m 4 m 6 m 8 m 6 m 4 m 2 m 2 m 4 m 6 m AVS21-4_PEM256_ indd Sec :59:44

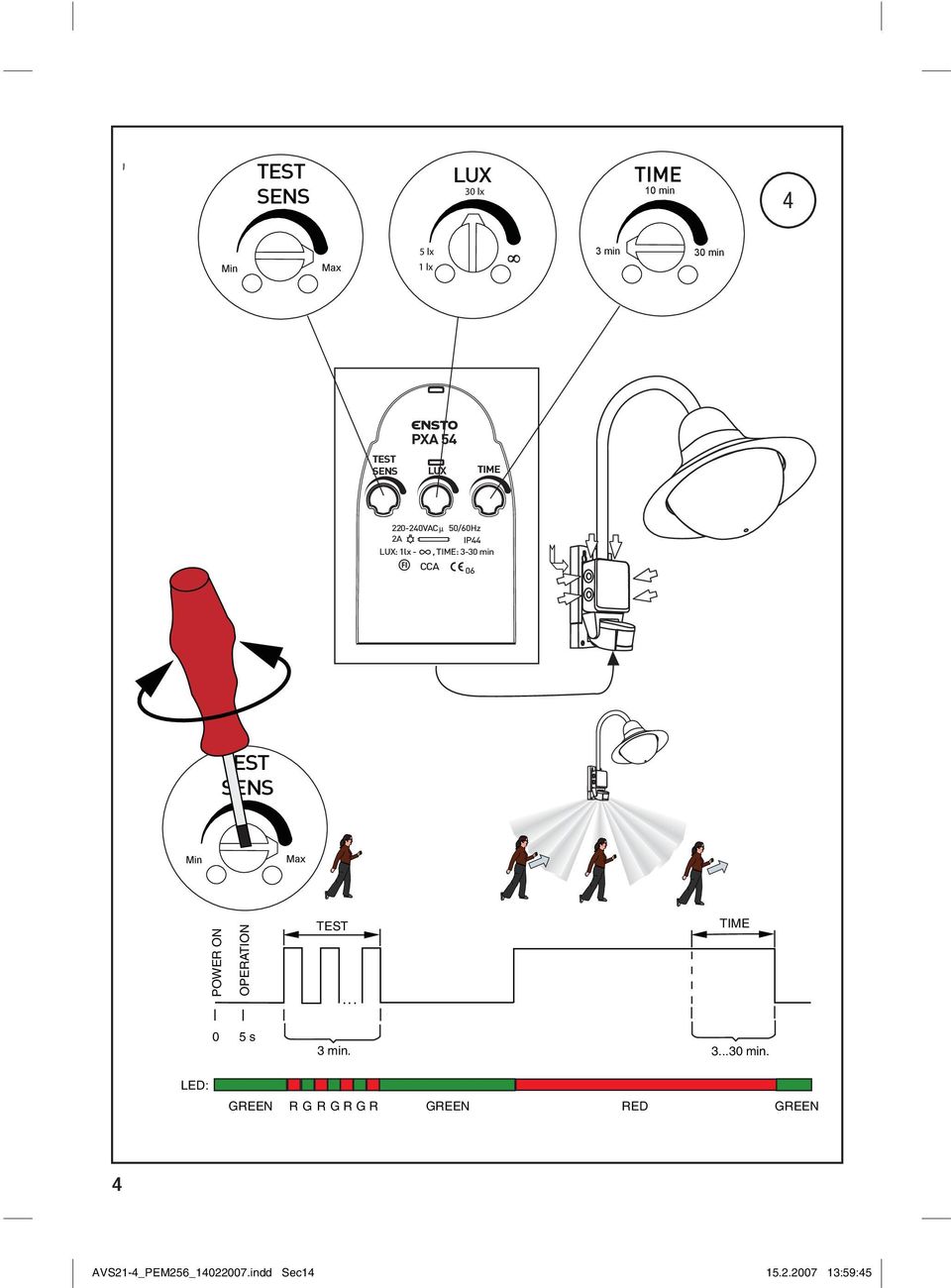

4 SES UX 30 lx 10 min 4 Min Max 5 lx 3 min 30 min 1 lx SES UX TIME VAC 50/60Hz 2A IP44 UX: 1lx -, TIME: 3-30 min CCA 06 SES Min Max POWER O OPERATIO... TIME 0 5 s 3 min min. ED: GREE R GRGRGR GREE RED GREE 4 AVS21-4_PEM256_ indd Sec :59:45

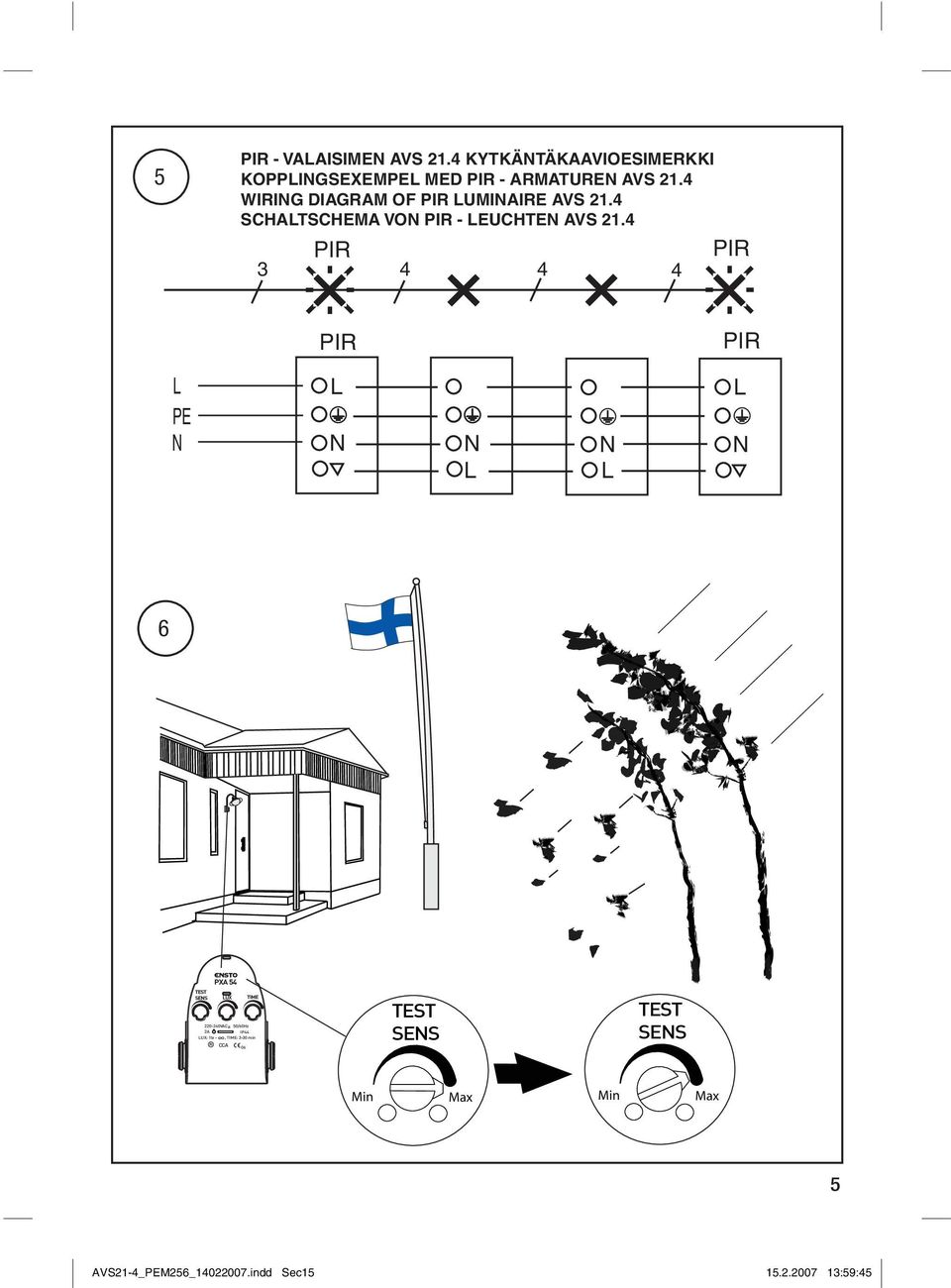

5 5 PIR - VAAISIME AVS 21.4 KYTKÄTÄKAAVIOESIMERKKI KOPPIGSEXEMPE MED PIR - ARMATURE AVS 21.4 WIRIG DIAGRAM OF PIR UMIAIRE AVS 21.4 SCHATSCHEMA VO PIR - EUCHTE AVS 21.4 PIR PIR PIR PIR PE 6 SES UX TIME VAC 50/60Hz 2A IP44 UX: 1lx -, TIME: 3-30 min CCA 06 SES SES Min Max Min Max 5 AVS21-4_PEM256_ indd Sec :59:45

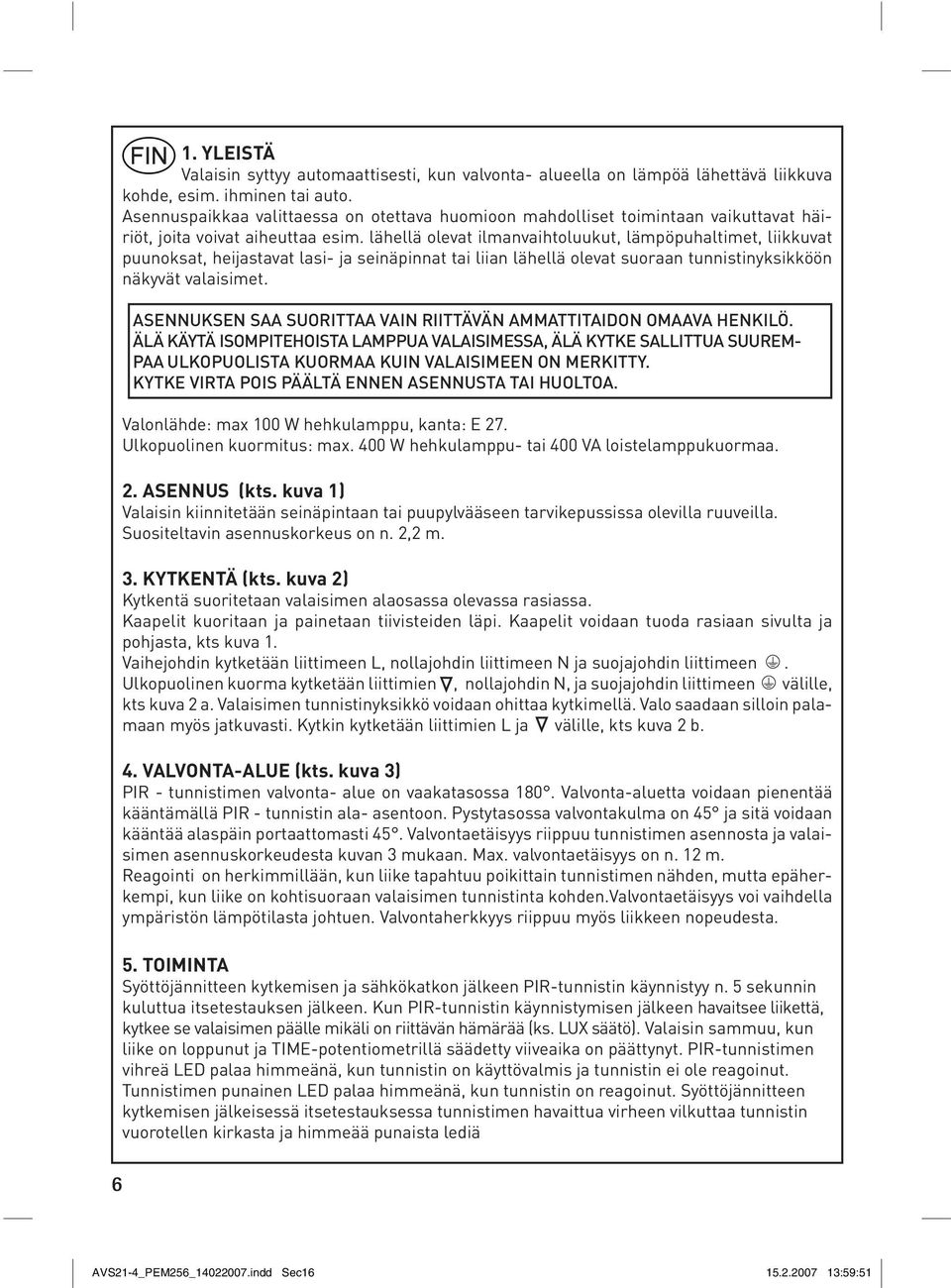

6 1. YEISTÄ Valaisin syttyy automaattisesti, kun valvonta- alueella on lämpöä lähettävä liikkuva kohde, esim. ihminen tai auto. Asennuspaikkaa valittaessa on otettava huomioon mahdolliset toimintaan vaikuttavat häiriöt, joita voivat aiheuttaa esim. lähellä olevat ilmanvaihtoluukut, lämpöpuhaltimet, liikkuvat puunoksat, heijastavat lasi- ja seinäpinnat tai liian lähellä olevat suoraan tunnistinyksikköön näkyvät valaisimet. ASEUKSE SAA SUORITTAA VAI RIITTÄVÄ AMMATTITAIDO OMAAVA HEKIÖ. ÄÄ KÄYTÄ ISOMPITEHOISTA AMPPUA VAAISIMESSA, ÄÄ KYTKE SAITTUA SUUREM- PAA UKOPUOISTA KUORMAA KUI VAAISIMEE O MERKITTY. KYTKE VIRTA POIS PÄÄTÄ EE ASEUSTA TAI HUOTOA. Valonlähde: max 100 W hehkulamppu, kanta: E 27. Ulkopuolinen kuormitus: max. 400 W hehkulamppu- tai 400 VA loistelamppukuormaa. 2. ASEUS (kts. kuva 1) Valaisin kiinnitetään seinäpintaan tai puupylvääseen tarvikepussissa olevilla ruuveilla. Suositeltavin asennuskorkeus on n. 2,2 m. 3. KYTKETÄ (kts. kuva 2) Kytkentä suoritetaan valaisimen alaosassa olevassa rasiassa. Kaapelit kuoritaan ja painetaan tiivisteiden läpi. Kaapelit voidaan tuoda rasiaan sivulta ja pohjasta, kts kuva 1. Vaihejohdin kytketään liittimeen, nollajohdin liittimeen ja suojajohdin liittimeen. Ulkopuolinen kuorma kytketään liittimien, nollajohdin, ja suojajohdin liittimeen välille, kts kuva 2 a. Valaisimen tunnistinyksikkö voidaan ohittaa kytkimellä. Valo saadaan silloin palamaan myös jatkuvasti. Kytkin kytketään liittimien ja välille, kts kuva 2 b. 4. VAVOTA-AUE (kts. kuva 3) PIR - tunnistimen valvonta- alue on vaakatasossa 180. Valvonta-aluetta voidaan pienentää kääntämällä PIR - tunnistin ala- asentoon. Pystytasossa valvontakulma on 45 ja sitä voidaan kääntää alaspäin portaattomasti 45. Valvontaetäisyys riippuu tunnistimen asennosta ja valaisimen asennuskorkeudesta kuvan 3 mukaan. Max. valvontaetäisyys on n. 12 m. Reagointi on herkimmillään, kun liike tapahtuu poikittain tunnistimen nähden, mutta epäherkempi, kun liike on kohtisuoraan valaisimen tunnistinta kohden.valvontaetäisyys voi vaihdella ympäristön lämpötilasta johtuen. Valvontaherkkyys riippuu myös liikkeen nopeudesta. 5. TOIMITA Syöttöjännitteen kytkemisen ja sähkökatkon jälkeen PIR-tunnistin käynnistyy n. 5 sekunnin kuluttua itsetestauksen jälkeen. Kun PIR-tunnistin käynnistymisen jälkeen havaitsee liikettä, kytkee se valaisimen päälle mikäli on riittävän hämärää (ks. UX säätö). Valaisin sammuu, kun liike on loppunut ja TIME-potentiometrillä säädetty viiveaika on päättynyt. PIR-tunnistimen vihreä ED palaa himmeänä, kun tunnistin on käyttövalmis ja tunnistin ei ole reagoinut. Tunnistimen punainen ED palaa himmeänä, kun tunnistin on reagoinut. Syöttöjännitteen kytkemisen jälkeisessä itsetestauksessa tunnistimen havaittua virheen vilkuttaa tunnistin vuorotellen kirkasta ja himmeää punaista lediä 6 AVS21-4_PEM256_ indd Sec :59:51

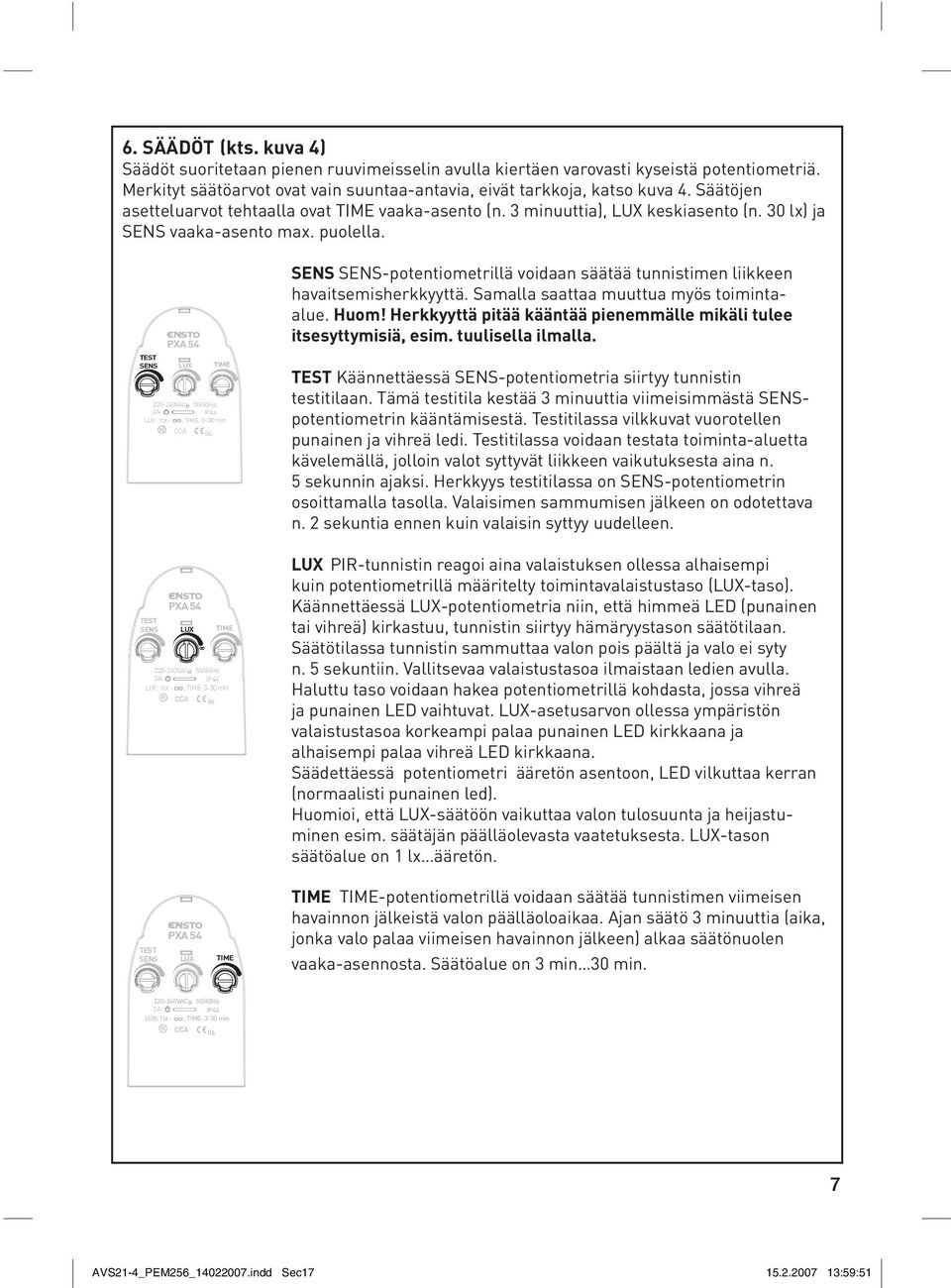

7 6. SÄÄDÖT (kts. kuva 4) Säädöt suoritetaan pienen ruuvimeisselin avulla kiertäen varovasti kyseistä potentiometriä. Merkityt säätöarvot ovat vain suuntaa-antavia, eivät tarkkoja, katso kuva 4. Säätöjen asetteluarvot tehtaalla ovat TIME vaaka-asento (n. 3 minuuttia), UX keskiasento (n. 30 lx) ja SES vaaka-asento max. puolella. SES SES-potentiometrillä voidaan säätää tunnistimen liikkeen havaitsemisherkkyyttä. Samalla saattaa muuttua myös toimintaalue. Huom! Herkkyyttä pitää kääntää pienemmälle mikäli tulee itsesyttymisiä, esim. tuulisella ilmalla. SES UX TIME Käännettäessä SES-potentiometria siirtyy tunnistin testitilaan. Tämä testitila kestää 3 minuuttia viimeisimmästä SESpotentiometrin kääntämisestä. Testitilassa vilkkuvat vuorotellen punainen ja vihreä ledi. Testitilassa voidaan testata toiminta-aluetta kävelemällä, jolloin valot syttyvät liikkeen vaikutuksesta aina n. 5 sekunnin ajaksi. Herkkyys testitilassa on SES-potentiometrin osoittamalla tasolla. Valaisimen sammumisen jälkeen on odotettava n. 2 sekuntia ennen kuin valaisin syttyy uudelleen. UX TIME CCA 06 UX PIR-tunnistin reagoi aina valaistuksen ollessa alhaisempi kuin potentiometrillä määritelty toimintavalaistustaso (UX-taso). Käännettäessä UX-potentiometria niin, että himmeä ED (punainen tai vihreä) kirkastuu, tunnistin siirtyy hämäryystason säätötilaan. Säätötilassa tunnistin sammuttaa valon pois päältä ja valo ei syty n. 5 sekuntiin. Vallitsevaa valaistustasoa ilmaistaan ledien avulla. Haluttu taso voidaan hakea potentiometrillä kohdasta, jossa vihreä ja punainen ED vaihtuvat. UX-asetusarvon ollessa ympäristön valaistustasoa korkeampi palaa punainen ED kirkkaana ja alhaisempi palaa vihreä ED kirkkaana. Säädettäessä potentiometri ääretön asentoon, ED vilkuttaa kerran (normaalisti punainen led). Huomioi, että UX-säätöön vaikuttaa valon tulosuunta ja heijastuminen esim. säätäjän päälläolevasta vaatetuksesta. UX-tason säätöalue on 1 lx ääretön. UX TIME TIME TIME-potentiometrillä voidaan säätää tunnistimen viimeisen havainnon jälkeistä valon päälläoloaikaa. Ajan säätö 3 minuuttia (aika, jonka valo palaa viimeisen havainnon jälkeen) alkaa säätönuolen vaaka-asennosta. Säätöalue on 3 min 30 min VAC 50/60Hz IP44 UX: 1lx -, TIME: 3-30 min CCA 06 7 AVS21-4_PEM256_ indd Sec :59:51

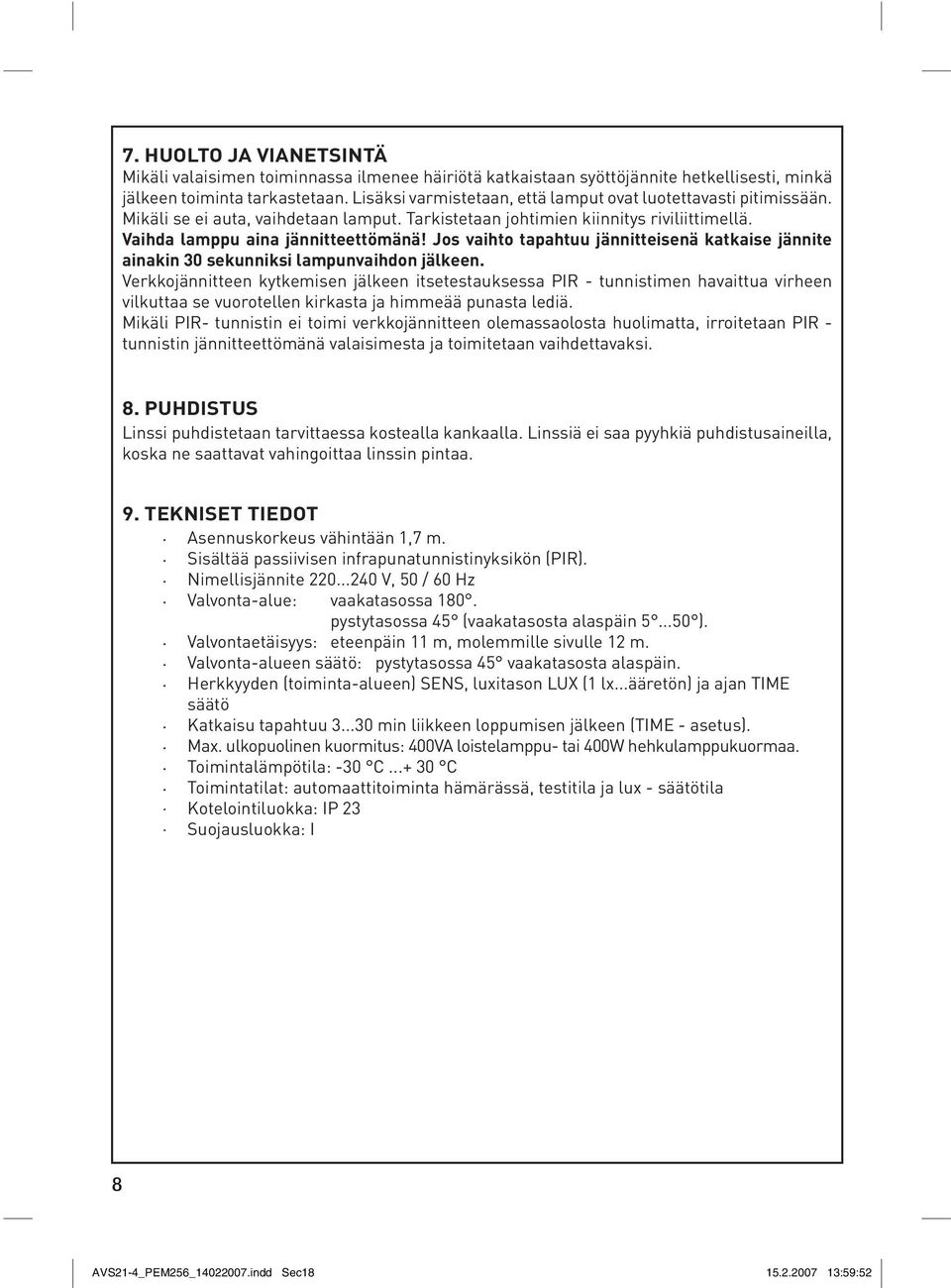

8 7. HUOTO JA VIAETSITÄ Mikäli valaisimen toiminnassa ilmenee häiriötä katkaistaan syöttöjännite hetkellisesti, minkä jälkeen toiminta tarkastetaan. isäksi varmistetaan, että lamput ovat luotettavasti pitimissään. Mikäli se ei auta, vaihdetaan lamput. Tarkistetaan johtimien kiinnitys riviliittimellä. Vaihda lamppu aina jännitteettömänä! Jos vaihto tapahtuu jännitteisenä katkaise jännite ainakin 30 sekunniksi lampunvaihdon jälkeen. Verkkojännitteen kytkemisen jälkeen itsetestauksessa PIR - tunnistimen havaittua virheen vilkuttaa se vuorotellen kirkasta ja himmeää punasta lediä. Mikäli PIR- tunnistin ei toimi verkkojännitteen olemassaolosta huolimatta, irroitetaan PIR - tunnistin jännitteettömänä valaisimesta ja toimitetaan vaihdettavaksi. 8. PUHDISTUS inssi puhdistetaan tarvittaessa kostealla kankaalla. inssiä ei saa pyyhkiä puhdistusaineilla, koska ne saattavat vahingoittaa linssin pintaa. 9. TEKISET TIEDOT Asennuskorkeus vähintään 1,7 m. Sisältää passiivisen infrapunatunnistinyksikön (PIR). imellisjännite V, 50 / 60 Hz Valvonta-alue: vaakatasossa 180. pystytasossa 45 (vaakatasosta alaspäin ). Valvontaetäisyys: eteenpäin 11 m, molemmille sivulle 12 m. Valvonta-alueen säätö: pystytasossa 45 vaakatasosta alaspäin. Herkkyyden (toiminta-alueen) SES, luxitason UX (1 lx...ääretön) ja ajan TIME säätö Katkaisu tapahtuu min liikkeen loppumisen jälkeen (TIME - asetus). Max. ulkopuolinen kuormitus: 400VA loistelamppu- tai 400W hehkulamppukuormaa. Toimintalämpötila: -30 C C Toimintatilat: automaattitoiminta hämärässä, testitila ja lux - säätötila Kotelointiluokka: IP 23 Suojausluokka: I 8 AVS21-4_PEM256_ indd Sec :59:52

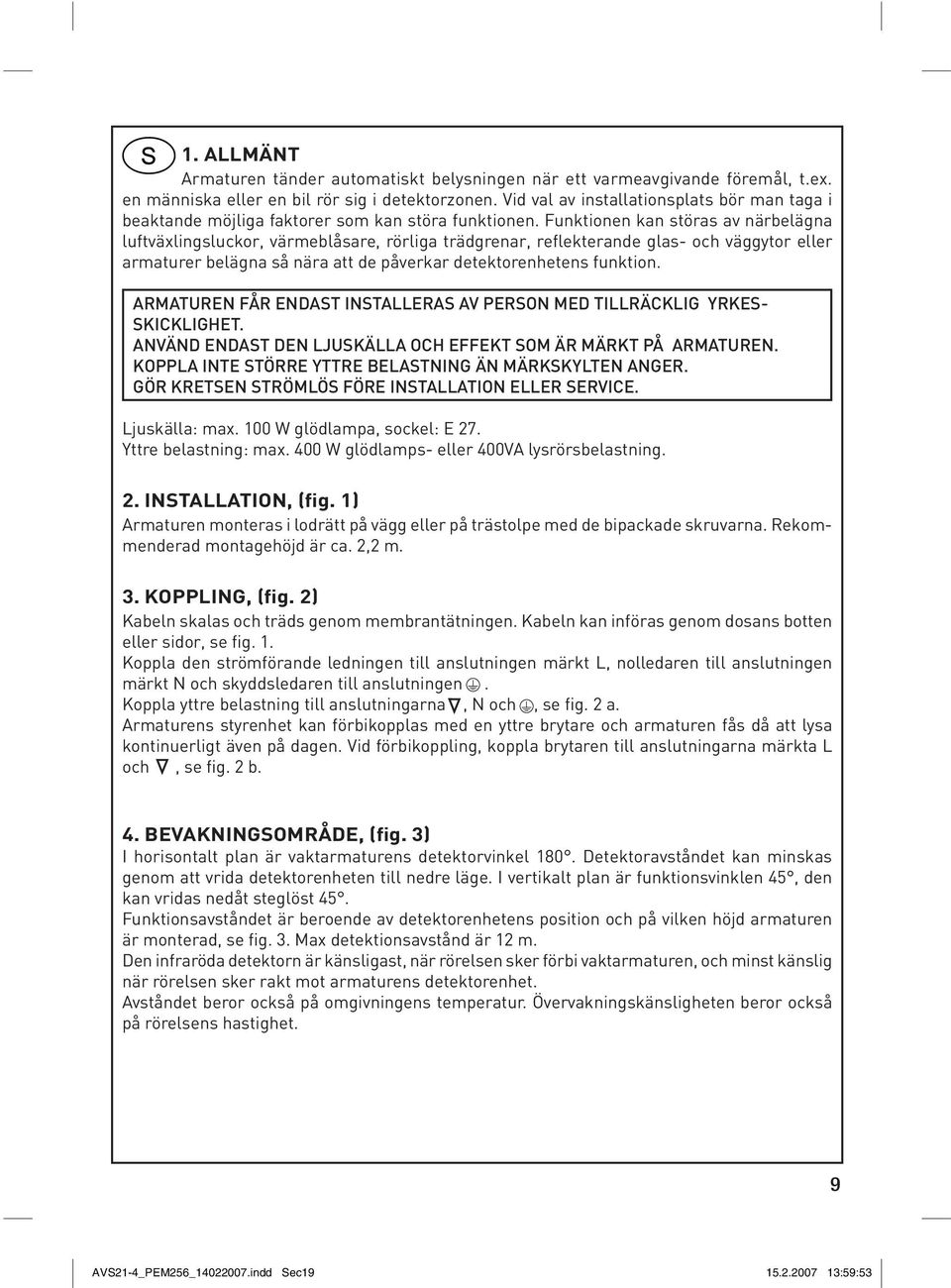

9 1. AMÄT Armaturen tänder automatiskt belysningen när ett varmeavgivande föremål, t.ex. en människa eller en bil rör sig i detektorzonen. Vid val av installationsplats bör man taga i beaktande möjliga faktorer som kan störa funktionen. Funktionen kan störas av närbelägna luftväxlingsluckor, värmeblåsare, rörliga trädgrenar, reflekterande glas- och väggytor eller armaturer belägna så nära att de påverkar detektorenhetens funktion. ARMATURE FÅR EDAST ISTAERAS AV PERSO MED TIRÄCKIG YRKES- SKICKIGHET. AVÄD EDAST DE JUSKÄA OCH EFFEKT SOM ÄR MÄRKT PÅ ARMATURE. KOPPA ITE STÖRRE YTTRE BEASTIG Ä MÄRKSKYTE AGER. GÖR KRETSE STRÖMÖS FÖRE ISTAATIO EER SERVICE. juskälla: max. 100 W glödlampa, sockel: E 27. Yttre belastning: max. 400 W glödlamps- eller 400VA lysrörsbelastning. 2. ISTAATIO, (fig. 1) Armaturen monteras i lodrätt på vägg eller på trästolpe med de bipackade skruvarna. Rekommenderad montagehöjd är ca. 2,2 m. 3. KOPPIG, (fig. 2) Kabeln skalas och träds genom membrantätningen. Kabeln kan införas genom dosans botten eller sidor, se fig. 1. Koppla den strömförande ledningen till anslutningen märkt, nolledaren till anslutningen märkt och skyddsledaren till anslutningen. Koppla yttre belastning till anslutningarna, och, se fig. 2 a. Armaturens styrenhet kan förbikopplas med en yttre brytare och armaturen fås då att lysa kontinuerligt även på dagen. Vid förbikoppling, koppla brytaren till anslutningarna märkta och, se fig. 2 b. 4. BEVAKIGSOMRÅDE, (fig. 3) I horisontalt plan är vaktarmaturens detektorvinkel 180. Detektoravståndet kan minskas genom att vrida detektorenheten till nedre läge. I vertikalt plan är funktionsvinklen 45, den kan vridas nedåt steglöst 45. Funktionsavståndet är beroende av detektorenhetens position och på vilken höjd armaturen är monterad, se fig. 3. Max detektionsavstånd är 12 m. Den infraröda detektorn är känsligast, när rörelsen sker förbi vaktarmaturen, och minst känslig när rörelsen sker rakt mot armaturens detektorenhet. Avståndet beror också på omgivningens temperatur. Övervakningskänsligheten beror också på rörelsens hastighet. 9 AVS21-4_PEM256_ indd Sec :59:53

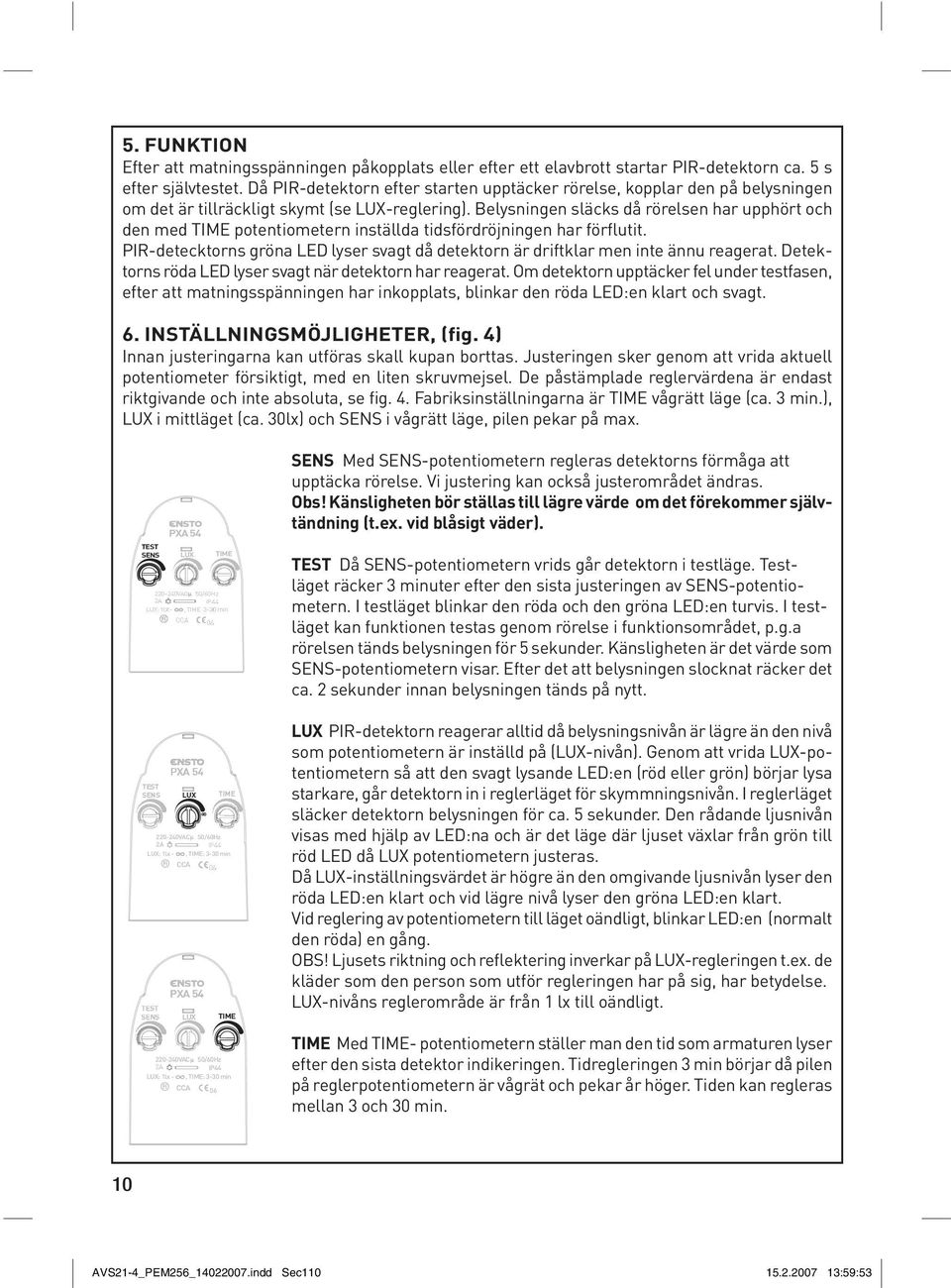

10 5. FUKTIO Efter att matningsspänningen påkopplats eller efter ett elavbrott startar PIR-detektorn ca. 5 s efter självtestet. Då PIR-detektorn efter starten upptäcker rörelse, kopplar den på belysningen om det är tillräckligt skymt (se UX-reglering). Belysningen släcks då rörelsen har upphört och den med TIME potentiometern inställda tidsfördröjningen har förflutit. PIR-detecktorns gröna ED lyser svagt då detektorn är driftklar men inte ännu reagerat. Detektorns röda ED lyser svagt när detektorn har reagerat. Om detektorn upptäcker fel under testfasen, efter att matningsspänningen har inkopplats, blinkar den röda ED:en klart och svagt. 6. ISTÄIGSMÖJIGHETER, (fig. 4) Innan justeringarna kan utföras skall kupan borttas. Justeringen sker genom att vrida aktuell potentiometer försiktigt, med en liten skruvmejsel. De påstämplade reglervärdena är endast riktgivande och inte absoluta, se fig. 4. Fabriksinställningarna är TIME vågrätt läge (ca. 3 min.), UX i mittläget (ca. 30lx) och SES i vågrätt läge, pilen pekar på max. SES Med SES-potentiometern regleras detektorns förmåga att upptäcka rörelse. Vi justering kan också justerområdet ändras. Obs! Känsligheten bör ställas till lägre värde om det förekommer självtändning (t.ex. vid blåsigt väder). SES UX TIME Då SES-potentiometern vrids går detektorn i testläge. Testläget räcker 3 minuter efter den sista justeringen av SES-potentiometern. I testläget blinkar den röda och den gröna ED:en turvis. I testläget kan funktionen testas genom rörelse i funktionsområdet, p.g.a rörelsen tänds belysningen för 5 sekunder. Känsligheten är det värde som SES-potentiometern visar. Efter det att belysningen slocknat räcker det ca. 2 sekunder innan belysningen tänds på nytt. UX VAC 50/60Hz 2A UX: 1lx -, TIME: 3-30 min CCA UX TIME VAC 50/60Hz IP44 UX: 1lx -, TIME: 3-30 min CCA 06 UX PIR-detektorn reagerar alltid då belysningsnivån är lägre än den nivå som potentiometern är inställd på (UX-nivån). Genom att vrida UX-potentiometern så att den svagt lysande ED:en (röd eller grön) börjar lysa starkare, går detektorn in i reglerläget för skymmningsnivån. I reglerläget släcker detektorn belysningen för ca. 5 sekunder. Den rådande ljusnivån visas med hjälp av ED:na och är det läge där ljuset växlar från grön till röd ED då UX potentiometern justeras. Då UX-inställningsvärdet är högre än den omgivande ljusnivån lyser den röda ED:en klart och vid lägre nivå lyser den gröna ED:en klart. Vid reglering av potentiometern till läget oändligt, blinkar ED:en (normalt den röda) en gång. OBS! jusets riktning och reflektering inverkar på UX-regleringen t.ex. de kläder som den person som utför regleringen har på sig, har betydelse. UX-nivåns reglerområde är från 1 lx till oändligt. TIME Med TIME- potentiometern ställer man den tid som armaturen lyser efter den sista detektor indikeringen. Tidregleringen 3 min börjar då pilen på reglerpotentiometern är vågrät och pekar år höger. Tiden kan regleras mellan 3 och 30 min. 10 AVS21-4_PEM256_ indd Sec :59:53

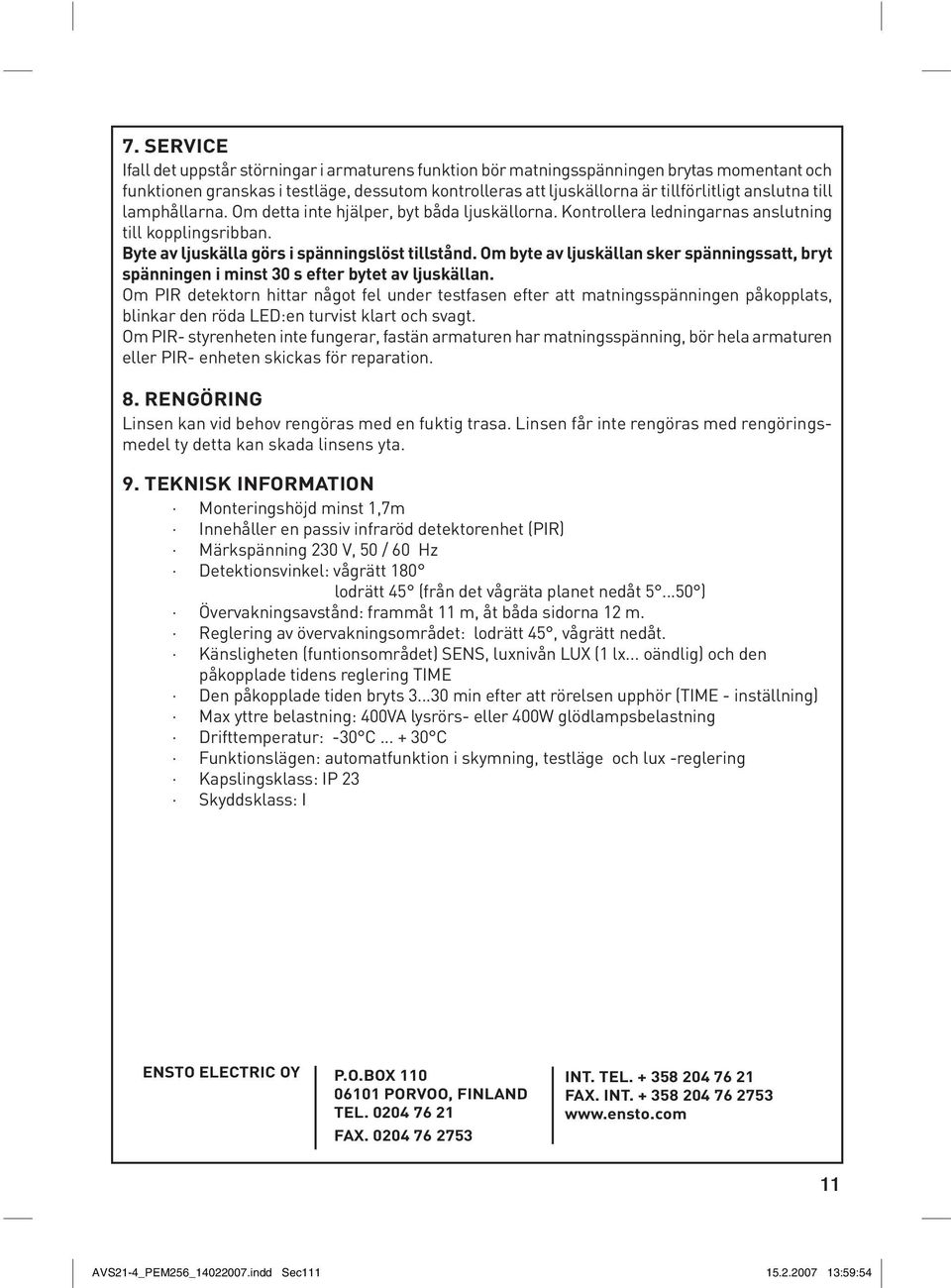

11 7. SERVICE Ifall det uppstår störningar i armaturens funktion bör matningsspänningen brytas momentant och funktionen granskas i testläge, dessutom kontrolleras att ljuskällorna är tillförlitligt anslutna till lamphållarna. Om detta inte hjälper, byt båda ljuskällorna. Kontrollera ledningarnas anslutning till kopplingsribban. Byte av ljuskälla görs i spänningslöst tillstånd. Om byte av ljuskällan sker spänningssatt, bryt spänningen i minst 30 s efter bytet av ljuskällan. Om PIR detektorn hittar något fel under testfasen efter att matningsspänningen påkopplats, blinkar den röda ED:en turvist klart och svagt. Om PIR- styrenheten inte fungerar, fastän armaturen har matningsspänning, bör hela armaturen eller PIR- enheten skickas för reparation. 8. REGÖRIG insen kan vid behov rengöras med en fuktig trasa. insen får inte rengöras med rengöringsmedel ty detta kan skada linsens yta. 9. TEKISK IFORMATIO Monteringshöjd minst 1,7m Innehåller en passiv infraröd detektorenhet (PIR) Märkspänning 230 V, 50 / 60 Hz Detektionsvinkel: vågrätt 180 lodrätt 45 (från det vågräta planet nedåt ) Övervakningsavstånd: frammåt 11 m, åt båda sidorna 12 m. Reglering av övervakningsområdet: lodrätt 45, vågrätt nedåt. Känsligheten (funtionsområdet) SES, luxnivån UX (1 lx... oändlig) och den påkopplade tidens reglering TIME Den påkopplade tiden bryts min efter att rörelsen upphör (TIME - inställning) Max yttre belastning: 400VA lysrörs- eller 400W glödlampsbelastning Drifttemperatur: -30 C C Funktionslägen: automatfunktion i skymning, testläge och lux -reglering Kapslingsklass: IP 23 Skyddsklass: I ESTO EECTRIC OY P.O.BOX PORVOO, FIAD TE FAX IT. TE FAX. IT AVS21-4_PEM256_ indd Sec :59:54
