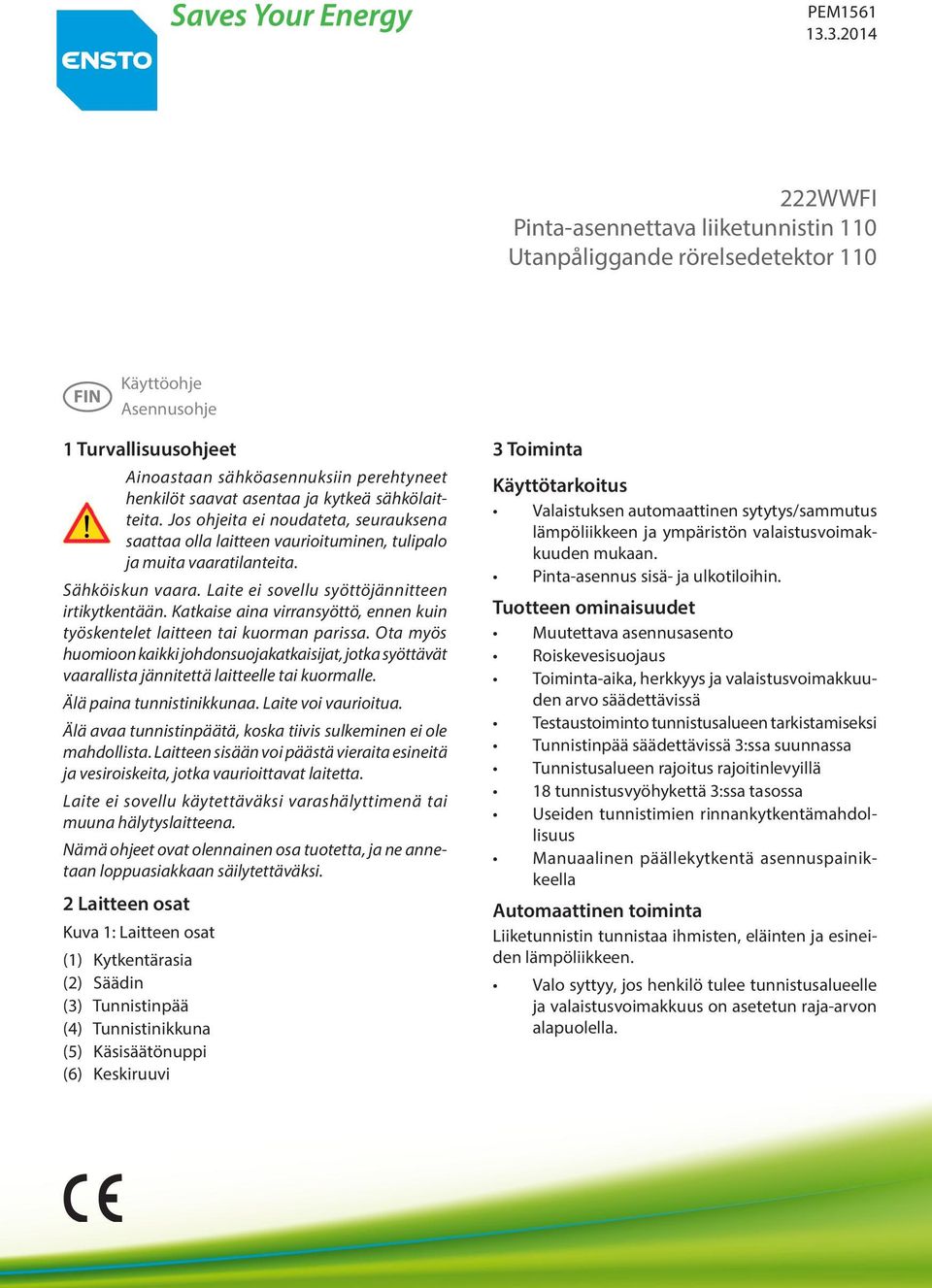

1 PEM WWFI Pinta-asennettava lketunnistin 110 Utanpåliggande rörelsedetektor 110 FIN Käyttöohje Asennusohje 1 Turvallisuusohjeet Ainoastaan sähköasennuksn perehtyneet henkilöt saavat asentaa ja kytkeä sähkölaitteita. Jos ohjeita ei noudateta, seurauksena saattaa olla laitteen vaurioituminen, tulipalo ja muita vaaratilanteita. Sähköiskun vaara. Laite ei sovellu syöttöjännitteen irtikytkentään. Katkaise aina virransyöttö, ennen kuin työskentelet laitteen tai kuorman parissa. Ota myös huomioon kaikki johdonsuojakatkaisijat, jotka syöttävät vaarallista jännitettä laitteelle tai kuormalle. Älä paina tunnistinikkunaa. Laite voi vaurioitua. Älä avaa tunnistinpäätä, koska tvis sulkeminen ei ole mahdollista. Laitteen sisään voi päästä vieraita esineitä ja vesiroiskeita, jotka vaurioittavat laitetta. Laite ei sovellu käytettäväksi varashälyttimenä tai muuna hälytyslaitteena. Nämä ohjeet ovat olennainen osa tuotetta, ja ne annetaan loppuasiakkaan säilytettäväksi. 2 Laitteen osat Kuva 1: Laitteen osat (1) Kytkentärasia (2) Säädin (3) Tunnistinpää (4) Tunnistinikkuna (5) Käsisäätönuppi (6) Keskiruuvi 3 Toiminta Käyttötarkoitus Valaistuksen automaattinen sytytys/sammutus lämpölkkeen ja ympäristön valaistusvoimakkuuden mukaan. Pinta-asennus sisä- ja ulkotiloihin. Tuotteen ominaisuudet Muutettava asennusasento Roiskevesisuojaus Toiminta-aika, herkkyys ja valaistusvoimakkuuden arvo säädettävissä Testaustoiminto tunnistusalueen tarkistamiseksi Tunnistinpää säädettävissä 3:ssa suunnassa Tunnistusalueen rajoitus rajoitinlevyillä 18 tunnistusvyöhykettä 3:ssa tasossa Useiden tunnistimien rinnankytkentämahdollisuus Manuaalinen päällekytkentä asennuspainikkeella Automaattinen toiminta Lketunnistin tunnistaa ihmisten, eläinten ja esineiden lämpölkkeen. Valo syttyy, jos henkilö tulee tunnistusalueelle ja valaistusvoimakkuus on asetetun raja-arvon alapuolella. 1

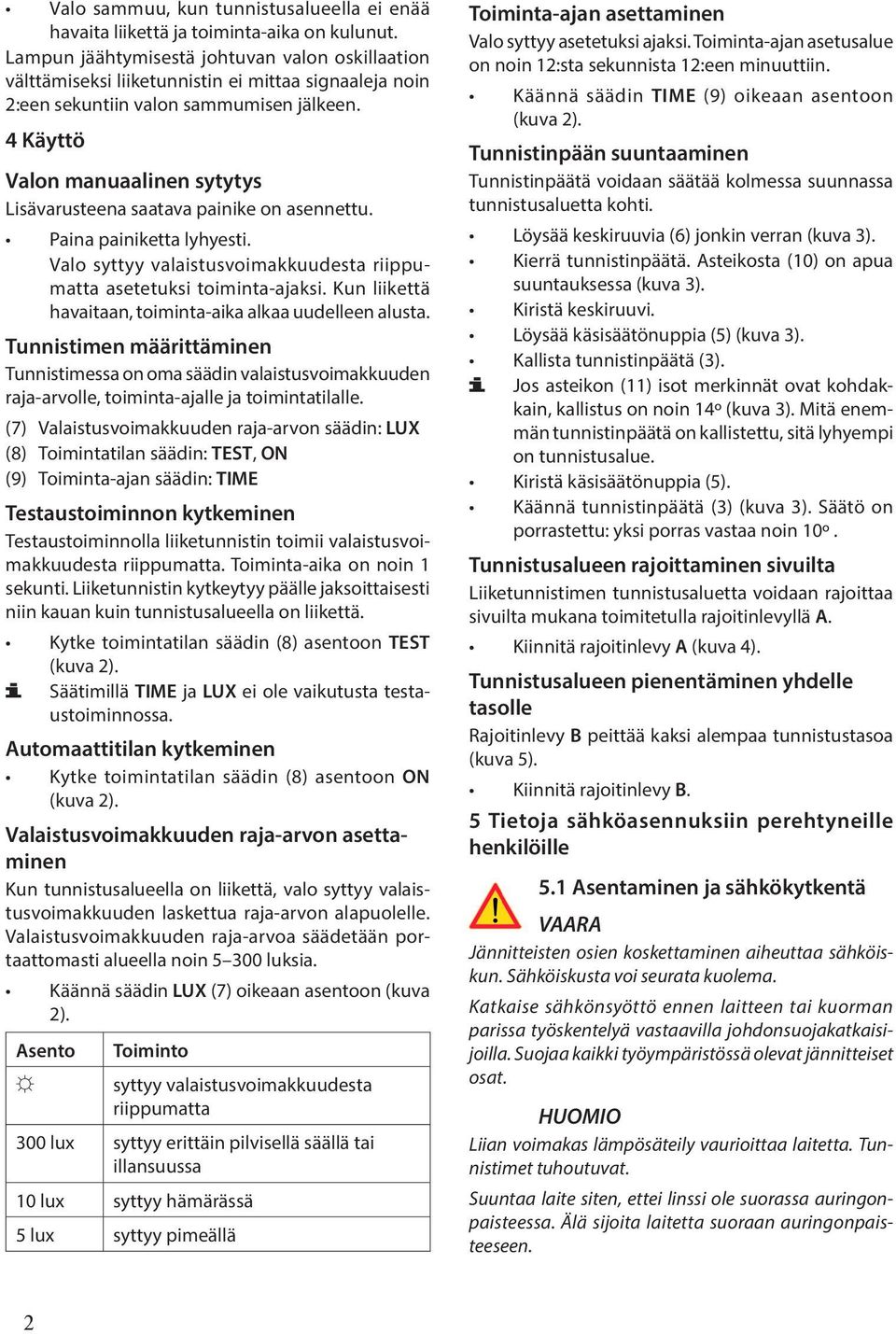

2 Valo sammuu, kun tunnistusalueella ei enää havaita lkettä ja toiminta-aika on kulunut. Lampun jäähtymisestä johtuvan valon oskillaation välttämiseksi lketunnistin ei mittaa signaaleja noin 2:een sekuntn valon sammumisen jälkeen. 4 Käyttö Valon manuaalinen sytytys Lisävarusteena saatava painike on asennettu. Paina painiketta lyhyesti. Valo syttyy valaistusvoimakkuudesta rppumatta asetetuksi toiminta-ajaksi. Kun lkettä havaitaan, toiminta-aika alkaa uudelleen alusta. Tunnistimen määrittäminen Tunnistimessa on oma säädin valaistusvoimakkuuden raja-arvolle, toiminta-ajalle ja toimintatilalle. (7) Valaistusvoimakkuuden raja-arvon säädin: LUX (8) Toimintatilan säädin: TEST, ON (9) Toiminta-ajan säädin: TIME Testaustoiminnon kytkeminen Testaustoiminnolla lketunnistin toim valaistusvoimakkuudesta rppumatta. Toiminta-aika on noin 1 sekunti. Lketunnistin kytkeytyy päälle jaksoittaisesti nn kauan kuin tunnistusalueella on lkettä. Kytke toimintatilan säädin (8) asentoon TEST (kuva 2). Säätimillä TIME ja LUX ei ole vaikutusta testaustoiminnossa. Automaattitilan kytkeminen Kytke toimintatilan säädin (8) asentoon ON (kuva 2). Valaistusvoimakkuuden raja-arvon asettaminen Kun tunnistusalueella on lkettä, valo syttyy valaistusvoimakkuuden laskettua raja-arvon alapuolelle. Valaistusvoimakkuuden raja-arvoa säädetään portaattomasti alueella noin luksia. Käännä säädin LUX (7) oikeaan asentoon (kuva 2). Asento Toiminto syttyy valaistusvoimakkuudesta rppumatta 300 lux syttyy erittäin pilvisellä säällä tai illansuussa 10 lux syttyy hämärässä 5 lux syttyy pimeällä Toiminta-ajan asettaminen Valo syttyy asetetuksi ajaksi. Toiminta-ajan asetusalue on noin 12:sta sekunnista 12:een minuuttn. Käännä säädin TIME (9) oikeaan asentoon (kuva 2). Tunnistinpään suuntaaminen Tunnistinpäätä voidaan säätää kolmessa suunnassa tunnistusaluetta kohti. Löysää keskiruuvia (6) jonkin verran (kuva 3). Kierrä tunnistinpäätä. Asteikosta (10) on apua suuntauksessa (kuva 3). Kiristä keskiruuvi. Löysää käsisäätönuppia (5) (kuva 3). Kallista tunnistinpäätä (3). Jos asteikon (11) isot merkinnät ovat kohdakkain, kallistus on noin 14º (kuva 3). Mitä enemmän tunnistinpäätä on kallistettu, sitä lyhyempi on tunnistusalue. Kiristä käsisäätönuppia (5). Käännä tunnistinpäätä (3) (kuva 3). Säätö on porrastettu: yksi porras vastaa noin 10º. Tunnistusalueen rajoittaminen sivuilta Lketunnistimen tunnistusaluetta voidaan rajoittaa sivuilta mukana toimitetulla rajoitinlevyllä A. Knnitä rajoitinlevy A (kuva 4). Tunnistusalueen pienentäminen yhdelle tasolle Rajoitinlevy B peittää kaksi alempaa tunnistustasoa (kuva 5). Knnitä rajoitinlevy B. 5 Tietoja sähköasennuksn perehtyneille henkilöille 5.1 Asentaminen ja sähkökytkentä VAARA Jännitteisten osien koskettaminen aiheuttaa sähköiskun. Sähköiskusta voi seurata kuolema. Katkaise sähkönsyöttö ennen laitteen tai kuorman parissa työskentelyä vastaavilla johdonsuojakatkaisijoilla. Suojaa kaikki työympäristössä olevat jännitteiset osat. HUOMIO Lan voimakas lämpösäteily vaurioittaa laitetta. Tunnistimet tuhoutuvat. Suuntaa laite siten, ettei linssi ole suorassa auringonpaisteessa. Älä sijoita laitetta suoraan auringonpaisteeseen. 2

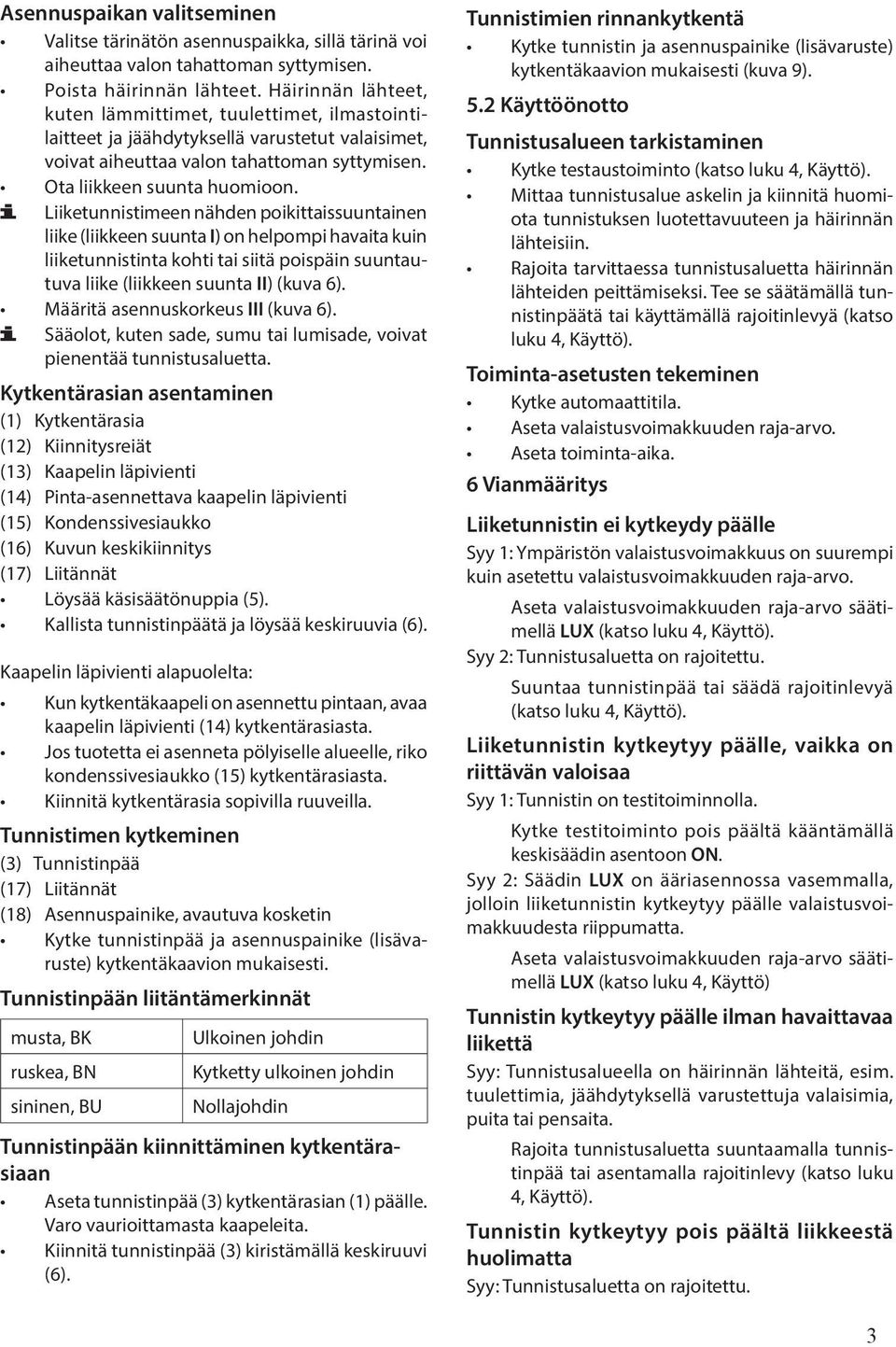

3 Asennuspaikan valitseminen Valitse tärinätön asennuspaikka, sillä tärinä voi aiheuttaa valon tahattoman syttymisen. Poista häirinnän lähteet. Häirinnän lähteet, kuten lämmittimet, tuulettimet, ilmastointilaitteet ja jäähdytyksellä varustetut valaisimet, voivat aiheuttaa valon tahattoman syttymisen. Ota lkkeen suunta huomioon. Lketunnistimeen nähden poikittaissuuntainen lke (lkkeen suunta I) on helpompi havaita kuin lketunnistinta kohti tai stä poispäin suuntautuva lke (lkkeen suunta II) (kuva 6). Määritä asennuskorkeus III (kuva 6). Sääolot, kuten sade, sumu tai lumisade, voivat pienentää tunnistusaluetta. Kytkentärasian asentaminen (1) Kytkentärasia (12) Knnitysreiät (13) Kaapelin läpivienti (14) Pinta-asennettava kaapelin läpivienti (15) Kondenssivesiaukko (16) Kuvun keskiknnitys (17) Ltännät Löysää käsisäätönuppia (5). Kallista tunnistinpäätä ja löysää keskiruuvia (6). Kaapelin läpivienti alapuolelta: Kun kytkentäkaapeli on asennettu pintaan, avaa kaapelin läpivienti (14) kytkentärasiasta. Jos tuotetta ei asenneta pölyiselle alueelle, riko kondenssivesiaukko (15) kytkentärasiasta. Knnitä kytkentärasia sopivilla ruuveilla. Tunnistimen kytkeminen (3) Tunnistinpää (17) Ltännät (18) Asennuspainike, avautuva kosketin Kytke tunnistinpää ja asennuspainike (lisävaruste) kytkentäkaavion mukaisesti. Tunnistinpään ltäntämerkinnät musta, BK ruskea, BN sininen, BU Ulkoinen johdin Kytketty ulkoinen johdin Nollajohdin Tunnistinpään knnittäminen kytkentärasiaan Aseta tunnistinpää (3) kytkentärasian (1) päälle. Varo vaurioittamasta kaapeleita. Knnitä tunnistinpää (3) kiristämällä keskiruuvi (6). Tunnistimien rinnankytkentä Kytke tunnistin ja asennuspainike (lisävaruste) kytkentäkaavion mukaisesti (kuva 9). 5.2 Käyttöönotto Tunnistusalueen tarkistaminen Kytke testaustoiminto (katso luku 4, Käyttö). Mittaa tunnistusalue askelin ja knnitä huomiota tunnistuksen luotettavuuteen ja häirinnän lähteisn. Rajoita tarvittaessa tunnistusaluetta häirinnän lähteiden peittämiseksi. Tee se säätämällä tunnistinpäätä tai käyttämällä rajoitinlevyä (katso luku 4, Käyttö). Toiminta-asetusten tekeminen Kytke automaattitila. Aseta valaistusvoimakkuuden raja-arvo. Aseta toiminta-aika. 6 Vianmääritys Lketunnistin ei kytkeydy päälle Syy 1: Ympäristön valaistusvoimakkuus on suurempi kuin asetettu valaistusvoimakkuuden raja-arvo. Aseta valaistusvoimakkuuden raja-arvo säätimellä LUX (katso luku 4, Käyttö). Syy 2: Tunnistusaluetta on rajoitettu. Suuntaa tunnistinpää tai säädä rajoitinlevyä (katso luku 4, Käyttö). Lketunnistin kytkeytyy päälle, vaikka on rttävän valoisaa Syy 1: Tunnistin on testitoiminnolla. Kytke testitoiminto pois päältä kääntämällä keskisäädin asentoon ON. Syy 2: Säädin LUX on ääriasennossa vasemmalla, jolloin lketunnistin kytkeytyy päälle valaistusvoimakkuudesta rppumatta. Aseta valaistusvoimakkuuden raja-arvo säätimellä LUX (katso luku 4, Käyttö) Tunnistin kytkeytyy päälle ilman havaittavaa lkettä Syy: Tunnistusalueella on häirinnän lähteitä, esim. tuulettimia, jäähdytyksellä varustettuja valaisimia, puita tai pensaita. Rajoita tunnistusaluetta suuntaamalla tunnistinpää tai asentamalla rajoitinlevy (katso luku 4, Käyttö). Tunnistin kytkeytyy pois päältä lkkeestä huolimatta Syy: Tunnistusaluetta on rajoitettu. 3

4 Suuntaa tunnistinpää tai säädä rajoitinlevyä (katso luku 4, Käyttö). Tunnistin ei kytkeydy pois päältä asetetun toiminta-ajan kuluttua Tunnistin havaitsee koko ajan lkettä. Knnitä huomiota häirinnän lähteisn, esim. tuulettimn, jäähdytyksellä varustettuihin valaisimn, puihin tai pensaisn. Rajoita tunnistusaluetta suuntaamalla tunnistinpää tai asentamalla rajoitinlevy (katso luku 4, Käyttö). 7 Tekniset tiedot 8Takuu Ensto asennustarvikkeiden takuuaika on 2 vuotta myyntipäivästä, kuitenkin enintään 3 vuotta valmistuspäivästä. Takuuehdot, katso Tekninen tuki: Nimellisjännite AC 230 V ~ Verkkotaajuus Tehon kulutus 50 Hz noin 1,3 W Ympäristön lämpötila C Suojausluokka IP 54 Johdonsuojakatkaisija Asennuskorkeus maks. 10 A 2,5 m Tunnistuskulma noin 110 Tunnistusalue Toiminta-aika Toiminta-aika (testaus) Lukitusaika Valaistusvoimakkuusasetus Maksimikuorma Hehkulamput Verkkojännitehalogeenilamput Elektroniset muuntajat Elektroninen ltäntälaite Kytkentävirta Resistvinen noin 16 m noin 12 s.. 12 min noin 1 s noin 2 s noin lx (ja päiväkäyttö) W W tyyppirppuvainen tyyppirppuvainen 10 A Induktvinen 0,5 A (cos φ = 0,5) Päällekytkentävirta Kosketintyyppi Ltäntä Yksilankainen Virtakaapelin kokonaispituus maks. 16 A µ-kosketin maks. 2,5 mm² maks. 100 m SWE Bruksanvisning Installationsanvisning 1 Säkerhetsinstruktioner Elektrisk utrustning får endast installeras och monteras av fackmän inom elektroteknik. Underlåtenhet att följa instruktionerna kan leda till skador på enheten samt brand och andra faror. Fara för elektrisk stöt. Enheten bör inte frånkopplas från matningsspänning. Koppla alltid från innan du utför arbeten på enheten eller belastningen. Ta samtidigt hänsyn till alla kretsbrytare som matar farlig spänning till enheten eller belastningen. Tryck inte på sensorfönstret. Enheten kan skadas. Öppna inte sensorhuvudet eftersom det inte kan återförslutas tätt. Främmande föremål och vattenstänk kan tränga in och skada enheten. Enheten lämpar sig inte för att användas som inbrottslarm eller annat larm. Dessa instruktioner är en väsentlig del av produkten och måste förvaras av slutkunden. 2 Enhetens komponenter Bild 1: Enhetens komponenter (1) Kopplingsdosa (2) Reglage (3) Sensorhuvud (4) Sensorfönster (5) Handvred (6) Mittskruv 4

5 3 Funktion Avsedd användning Automatisk omkoppling av lampor beroende på värmerörelse och omgivningsljusstyrka. Utanpåliggande montering inom- och utomhus. Produktens egenskaper Flera installationslägen Skyddad mot vattenstänk Drifttidtid, känslighet och ljusstyrkevärde kan ställas in Testkörning för kontroll av detekteringsområdet Sensorhuvudet kan justeras i tre riktningar Täckplattor för begränsning av detekteringsområdet 18 detekteringsområden i tre nivåer Parallellkoppling av flera rörelsedetektorer kan utföras Manuell påslagning kan utföras med installationsknapp Automatisk drift Styrenheten detekterar värmerörelser från människor, djur och föremål. Ljuset slås på om en person kommer in i det övervakade detekteringsområdet och om ljusstyrkan understiger det inställda tröskelvärdet. Ljuset slås av om inga fler rörelser detekteras i detekteringsområdet och om drifttiden har förflutit För att undvika ljussvängningar p.g.a. en glödlampa som svalnar, bedömer styrenheten inga signaler under ca 2 sekunder efter att ljuset har slagits av. 4 Drift Slå på ljuset manuellt Tryckknapp (tillval) är installerad. Tryck kort på tryckknappen. Ljuset slås på oberoende av ljusstyrkan för den inställda drifttiden. Drifttiden startar om när rörelser detekteras. Konfigurera styrenheten Styrenheten har ett reglage vardera för ljusstyrkans tröskelvärde, drifttiden och driftläget. (7) Reglage för ljusstyrkans tröskelvärde: LUX (8) Reglage för driftläge: TEST, ON (9) Reglage för drifttid: TIME Slå på testkörning Vid testkörningen fungerar rörelsedetektorn oberoende av ljusstyrkan. Drifttiden är ca 1 sekund. Rörelsedetektorn slås på cykliskt så länge det förekommer rörelse i detekteringsområdet. Vrid reglaget för driftläge (8) till läge TEST (figur 2). Reglagen TIME och LUX har ingen funktion vid testkörning. Slå på automatisk drift Vrid reglaget för driftläge (8) till läge ON (figur 2). Ställa in ljusstyrkans tröskelvärde Ljuset slås på först när ljusstyrkan understiger tröskelvärdet och det förekommer rörelse i detekteringsområdet. Ljusstyrkans tröskelvärde kan justeras steglöst mellan ca 5 och 300 lux. Vrid reglaget LUX (7) till lämpligt läge (figur 2). Läge Funktion Omkopplar oberoende av ljusstyrkan 300 lux Omkopplar när det är mulet eller mot kvällen 10 lux Omkopplar i skymningen 5 lux Omkopplar vid mörker Ställa in uppföljningstiden Ljuset slås på under denna tid. Drifttiden ställs in på mellan ca 12 sekunder och 12 minuter. Vrid reglaget TIME (9) till lämpligt läge (figur 2). Rikta in sensorhuvudet Sensorhuvudet kan justeras i tre riktningar för optimal inriktning av detekteringsområdet. Lossa lite på mittskruven (6) (figur 3). Vrid sensorhuvudet. Skalan (10) hjälper till vid inriktningen (figur 3). Dra åt mittskruven. Lossa handvredet (5) (figur 3). Vinkla sensorhuvudet (3). Om de kraftiga markeringarna på skalan (11) är i rät linje med varandra är vinkeln ca 14 (figur 3). Ju mer sensorhuvudet vinklas, desto kortare är räckvidden. Dra åt handvredet (5). Vrid sensorhuvudet (3) (figur 3). Justeringen sker stegvis. Varje steg motsvarar ca 10. Begränsa detekteringsområdet åt sidan Rörelsesensorns detekteringsområde kan begränsas åt sidan med den medföljande täckplattan A. Montera täckplattan A (figur 4). Minska detekteringsområdet till en nivå Täckplattan B utesluter de två lägre detekteringsnivåerna (figur 5). Montera täckplattan B. 5

6 5 Information för behöriga elektriker 5.1 Montering och elanslutning FARA Elchock vid beröring av strömförande delar. Elchock kan vara dödligt. Innan du utför arbete på enheten eller belastningen måste du koppla från alla motsvarande kretsbrytare. Täck över strömförande delar i arbetsmiljön. FÖRSIKTIGHET Enheten blir skadad när värmestrålningen är för hög. Sensorerna blir förstörda. Rikta in enheten så att inget direkt solljus träffar sensorfönstret. Placera inte enheten i solen. Välja installationsplats Välj en vibrationsfri installationsplats. Vibrationer kan leda till oönskad omkoppling. Undvik störningskällor. Störningskällor som t.ex. värmeelement, ventilation, luftkonditioneringsaggregat och armaturer utrustade med avkylning kan leda till oönskad omkoppling. Ta hänsyn till rörelseriktningen. Rörelser tvärs emot rörelsedetektorn (rörelseriktning I) kan detekteras lättare än rörelser mot eller bort från rörelsedetektorn (rörelseriktning II) (figur 6). Fastställ installationshöjden III (figur 6). Väderfaktorer som t.ex. regn, snö och dimma kan minska räckvidden. Installera kopplingsdosan (1) Kopplingsdosa (12) Fästhål (13) Kabelingång (14) Utanpåliggande kabelingång (15) Kondenshål (16) Mittre fästkupol (17) Klämmor Lossa handvredet (5). Vinkla sensorhuvudet och lossa mittskruven (6). Kabelingång underifrån: När anslutningskabeln ligger på ytan ska du öppna kabelingången (14) i kopplingsdosan. Bryt upp kondenshålet (15) i kopplingsdosan om inte installationen sker i dammiga områden. Fäst kopplingsdosan med lämpliga skruvar. Ansluta styrenheten (3) Sensorhuvud (17) Klämmor (18) Installationsknapp, NS-kontakt Anslut sensorhuvudet och installationsknappen (tillval) enligt kopplingsschemat. Kopplingskonfigurationer för sensorhuvudet svart, BK brun, BN blå, BU Extern ledare Omkopplad extern ledare Neutralledare Fästa sensorhuvudet på kopplingsdosan Placera sensorhuvudet (3) på kopplingsdosan (1). Se till att inte skada kablarna i samband med detta. Fäst sensorhuvudet (3) genom att dra åt mittskruven (6). Parallellkoppla styrenheter Anslut styrenheten och installationsknappen (tillval) enligt kopplingsschemat (figur 9). 5.2 Drifttagning Kontrollera detekteringsområdet Slå på testkörning (se kapitel 4. Drift). Stega upp detekteringsområdet och var uppmärksam på tillförlitlig detektering och störningskällor. Begränsa vid behov detekteringsområdet för att utesluta störningskällor. Gör detta genom att justera sensorhuvudet eller använda en täckplatta (se kapitel 4. Drift). Göra driftinställningar Slå på automatisk drift. Ställ in ljusstyrkans tröskelvärde. Ställ in drifttiden. 6 Felsökning Styrenheten slås inte på Orsak 1: Omgivningens ljusstyrka är högre än ljusstyrkans inställda tröskelvärde. Ställ in ljusstyrkans tröskelvärde med reglaget LUX (se kapitel 4. Drift). Orsak 2: Detekteringsområdet är begränsat. Rikta in sensorhuvudet eller montera täckplattan (se kapitel 4. Drift). 6

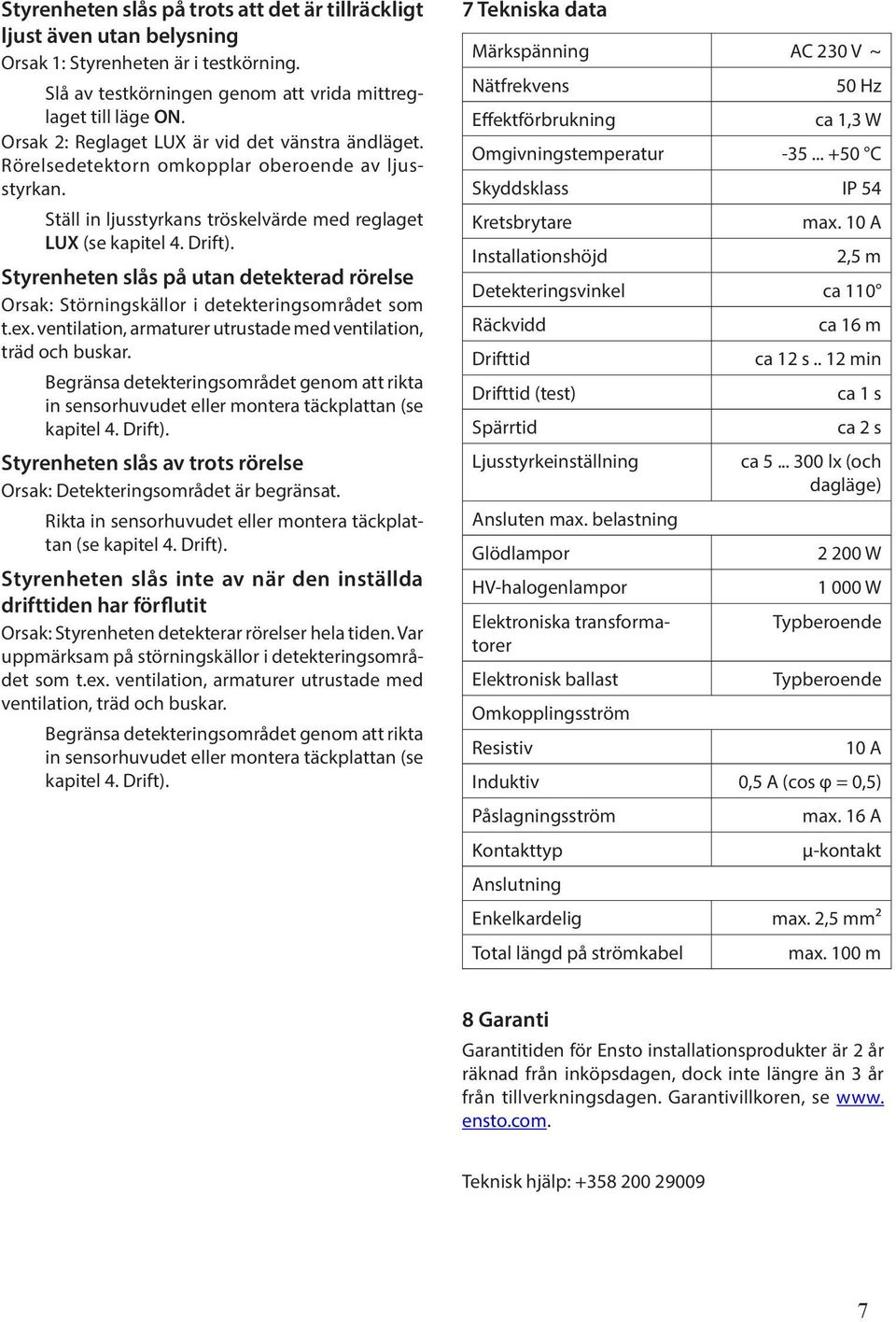

7 Styrenheten slås på trots att det är tillräckligt ljust även utan belysning Orsak 1: Styrenheten är i testkörning. Slå av testkörningen genom att vrida mittreglaget till läge ON. Orsak 2: Reglaget LUX är vid det vänstra ändläget. Rörelsedetektorn omkopplar oberoende av ljusstyrkan. Ställ in ljusstyrkans tröskelvärde med reglaget LUX (se kapitel 4. Drift). Styrenheten slås på utan detekterad rörelse Orsak: Störningskällor i detekteringsområdet som t.ex. ventilation, armaturer utrustade med ventilation, träd och buskar. Begränsa detekteringsområdet genom att rikta in sensorhuvudet eller montera täckplattan (se kapitel 4. Drift). Styrenheten slås av trots rörelse Orsak: Detekteringsområdet är begränsat. Rikta in sensorhuvudet eller montera täckplattan (se kapitel 4. Drift). Styrenheten slås inte av när den inställda drifttiden har förflutit Orsak: Styrenheten detekterar rörelser hela tiden. Var uppmärksam på störningskällor i detekteringsområdet som t.ex. ventilation, armaturer utrustade med ventilation, träd och buskar. Begränsa detekteringsområdet genom att rikta in sensorhuvudet eller montera täckplattan (se kapitel 4. Drift). 7 Tekniska data Märkspänning AC 230 V ~ Nätfrekvens Effektförbrukning 50 Hz ca 1,3 W Omgivningstemperatur C Skyddsklass IP 54 Kretsbrytare Installationshöjd max. 10 A 2,5 m Detekteringsvinkel ca 110 Räckvidd Drifttid Drifttid (test) Spärrtid Ljusstyrkeinställning Ansluten max. belastning Glödlampor HV-halogenlampor Elektroniska transformatorer Elektronisk ballast Omkopplingsström Resistiv ca 16 m ca 12 s.. 12 min ca 1 s ca 2 s ca lx (och dagläge) W W Typberoende Typberoende 10 A Induktiv 0,5 A (cos φ = 0,5) Påslagningsström Kontakttyp Anslutning Enkelkardelig Total längd på strömkabel max. 16 A µ-kontakt max. 2,5 mm² max. 100 m 8 Garanti Garantitiden för Ensto installationsprodukter är 2 år räknad från inköpsdagen, dock inte längre än 3 år från tillverkningsdagen. Garantivillkoren, se www. ensto.com. Teknisk hjälp:

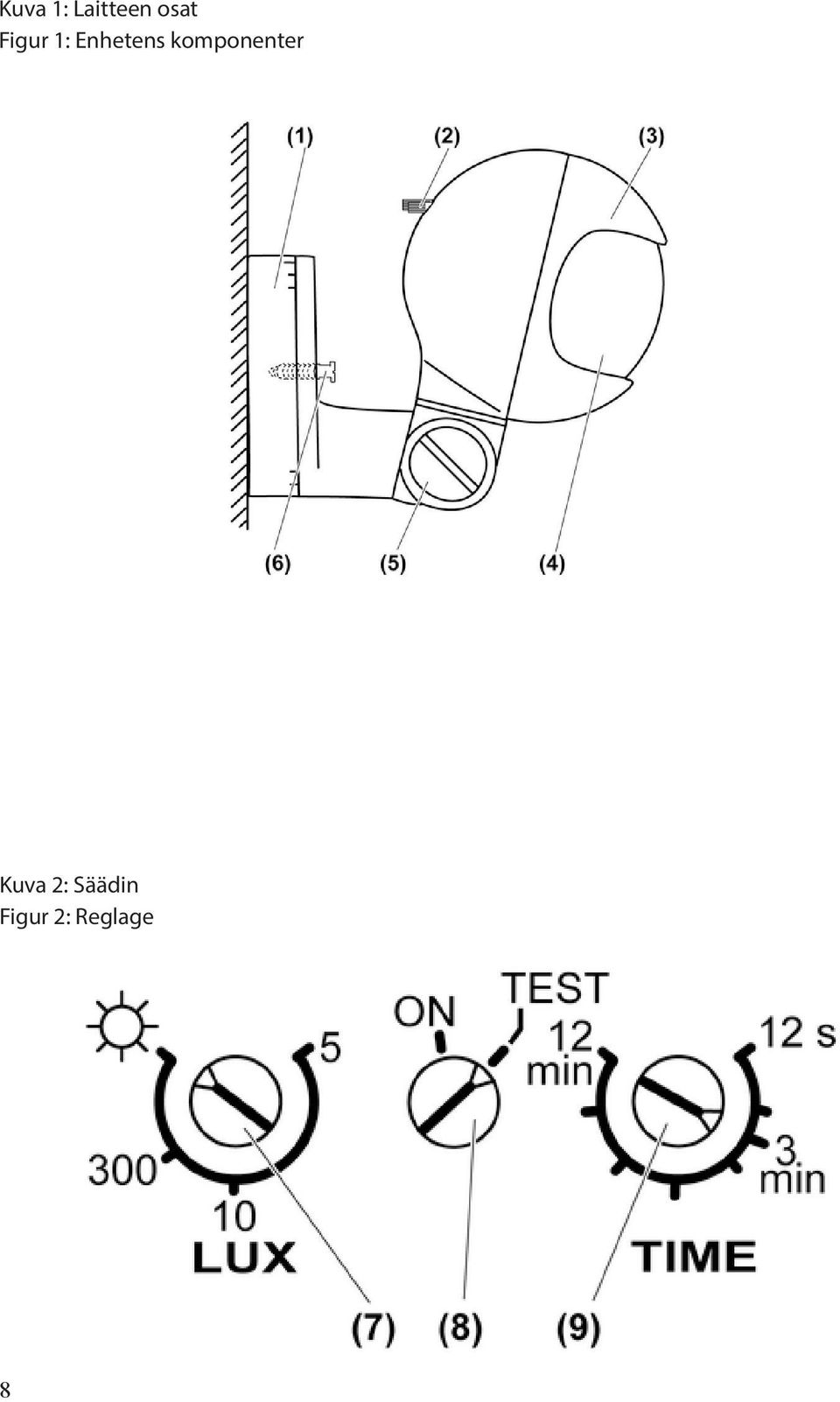

8 Kuva 1: Laitteen osat Figur 1: Enhetens komponenter Kuva 2: Säädin Figur 2: Reglage 8

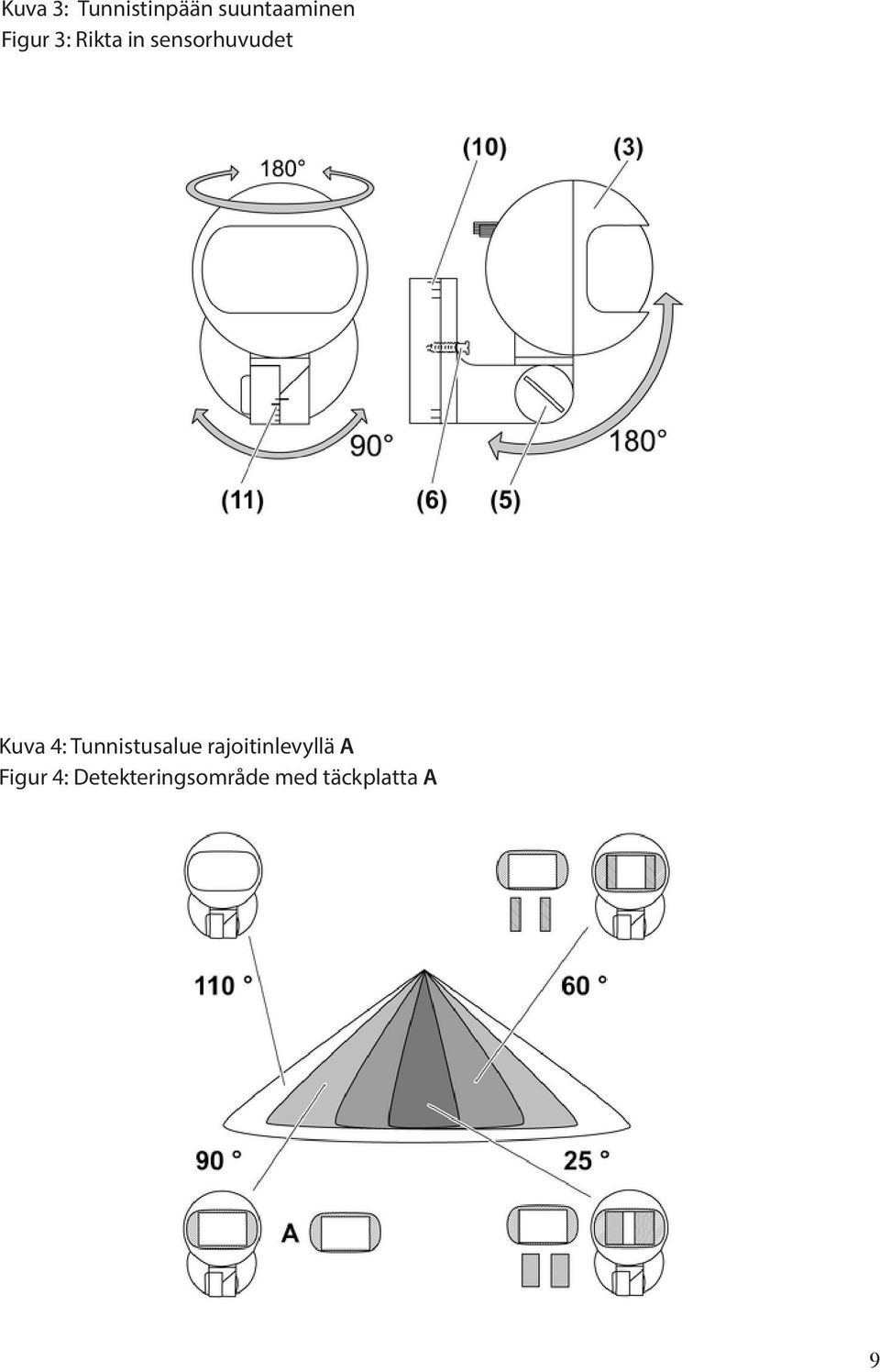

9 Kuva 3: Tunnistinpään suuntaaminen Figur 3: Rikta in sensorhuvudet Kuva 4: Tunnistusalue rajoitinlevyllä A Figur 4: Detekteringsområde med täckplatta A 9

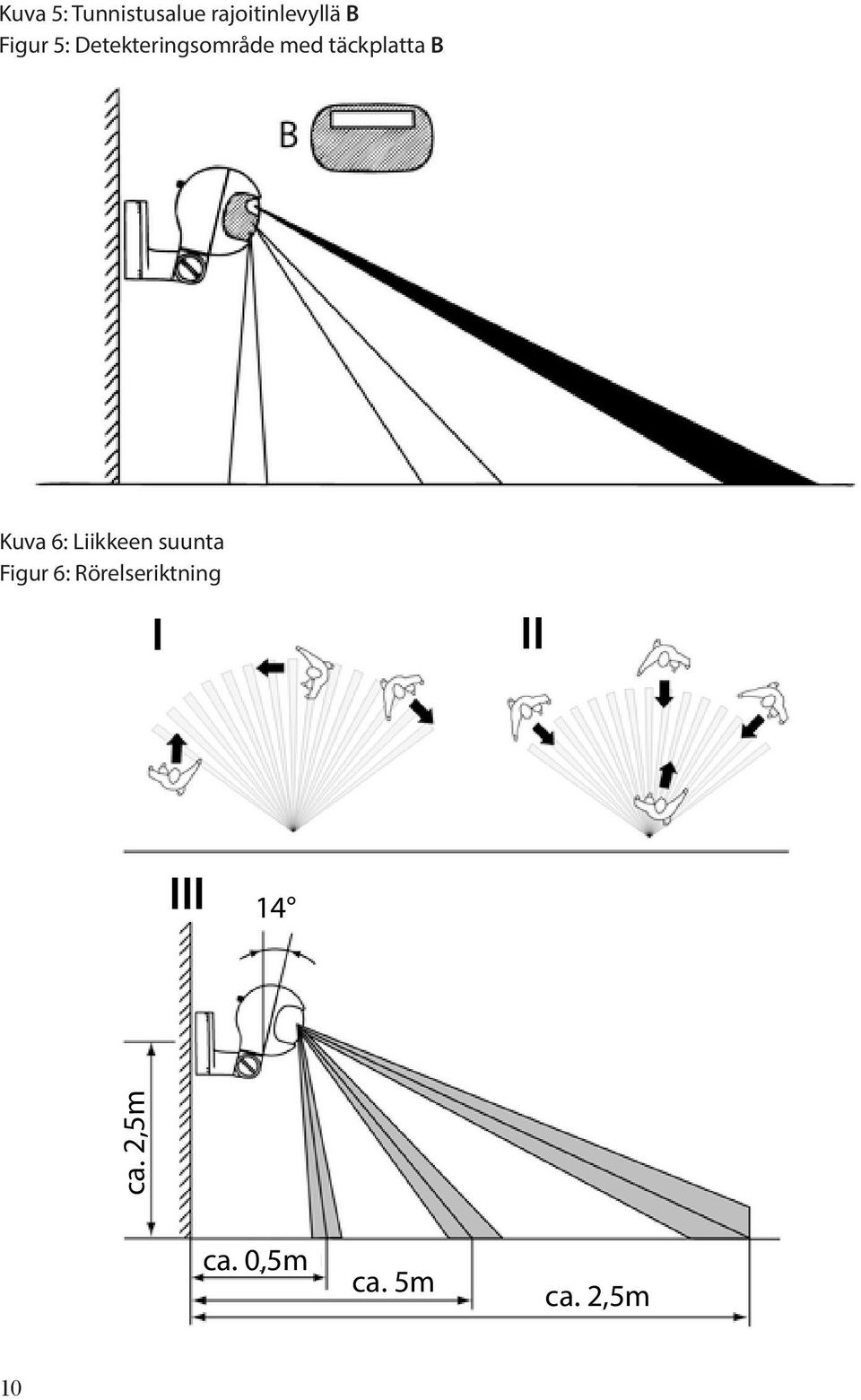

10 Kuva 5: Tunnistusalue rajoitinlevyllä B Figur 5: Detekteringsområde med täckplatta B Kuva 6: Lkkeen suunta Figur 6: Rörelseriktning I II III 14 ca. 2,5m ca. 0,5m ca. 5m ca. 2,5m 10

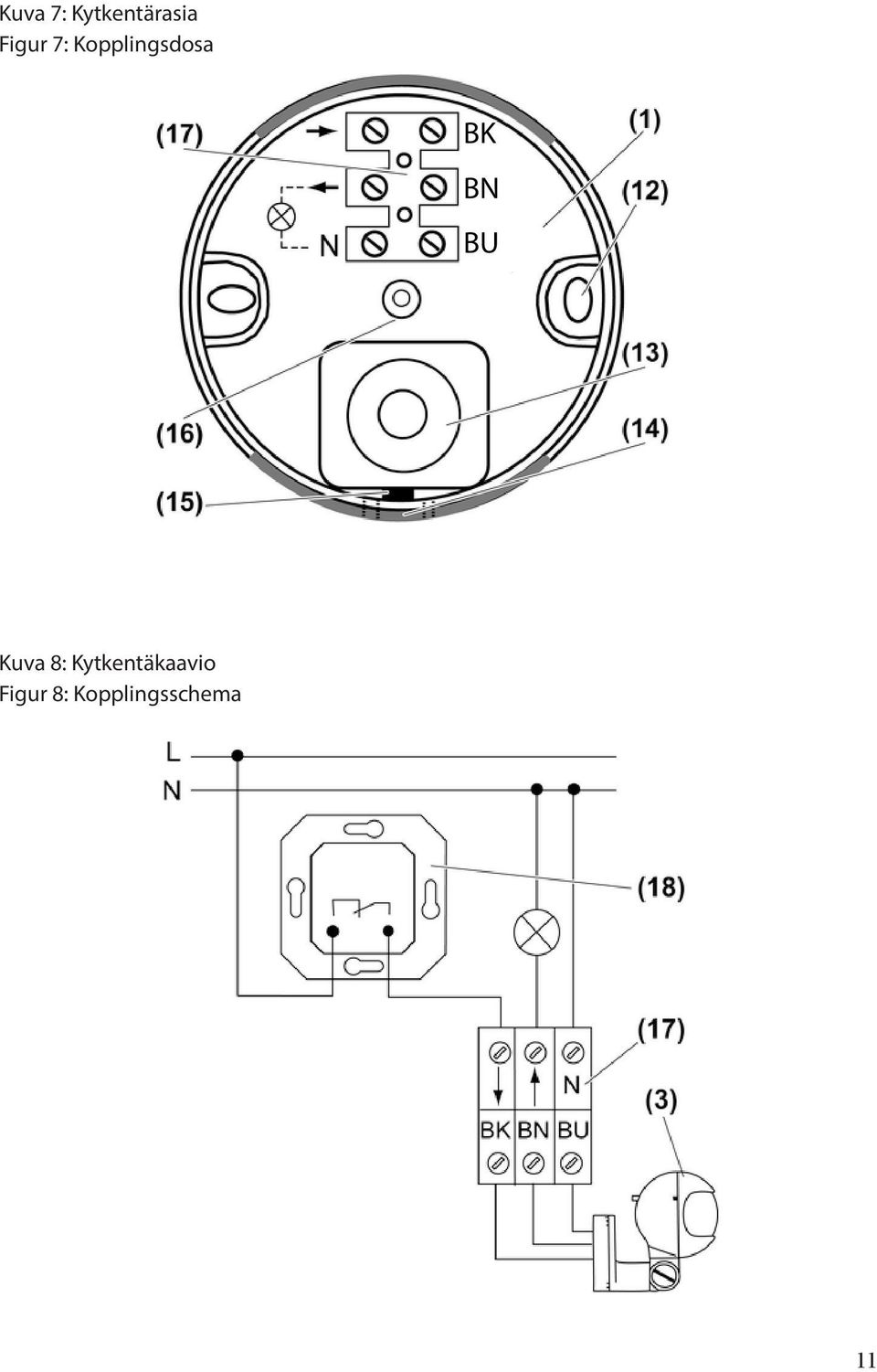

11 Kuva 7: Kytkentärasia Figur 7: Kopplingsdosa BK BN BU Kuva 8: Kytkentäkaavio Figur 8: Kopplingsschema 11
