Clewer AinaValmis -pienpuhdistamo. Käyttöohje Asennusohje Tekniset tiedot

Koko: px
Aloita esitys sivulta:

Download "Clewer AinaValmis -pienpuhdistamo. Käyttöohje Asennusohje Tekniset tiedot"

Transkriptio

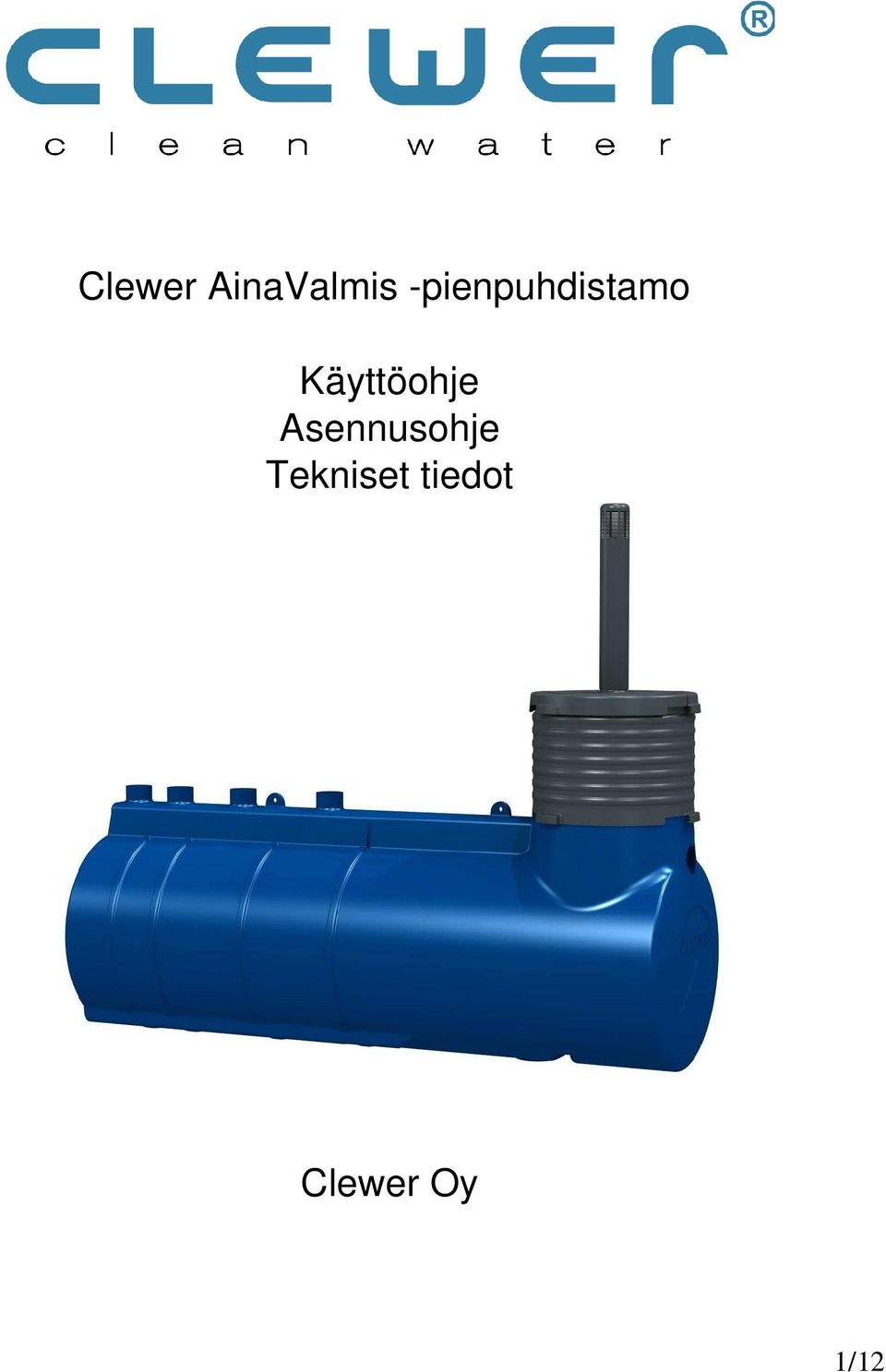

1 Clewer AinaValmis -pienpuhdistamo Käyttöohje Asennusohje Tekniset tiedot Clewer Oy 1/12

2 Sisällysluettelo 1Pienpuhdistamon valinta Asennustavan valinta Clewer Ainavalmis Clewer Ainavalmis Clewer Ainavalmis Clewer Ainvalmis Pienpuhdistamon rakenne...3 3Pienpuhuhdistamon toiminta...4 4Pienpuhdistamon asennus Asennuspaikan valinta Puhdistamon asennus Sähkökytkennät...6 5Puhdistamon käyttöönotto ja käyttö Pumppujen kytkentä Puhdistusprosessin käynnistäminen Toiminnan toteaminen Kemikaalisäiliö ja annostelumäärä Puhdistamon huolto-ohje Ongelmien havaitseminen Näytteenotto...8 6Tekniset tiedot ja toimitussisältö: Pienpuhdistamo Muu toimitussisältö...8 7Tekniset tiedot Puhdistustulokset Pumput Kierrätyspumppu Poistopumppu Ilmapumppu Ilmapumppu Kemikaalipumppu Yhteet Muita tietoja /12

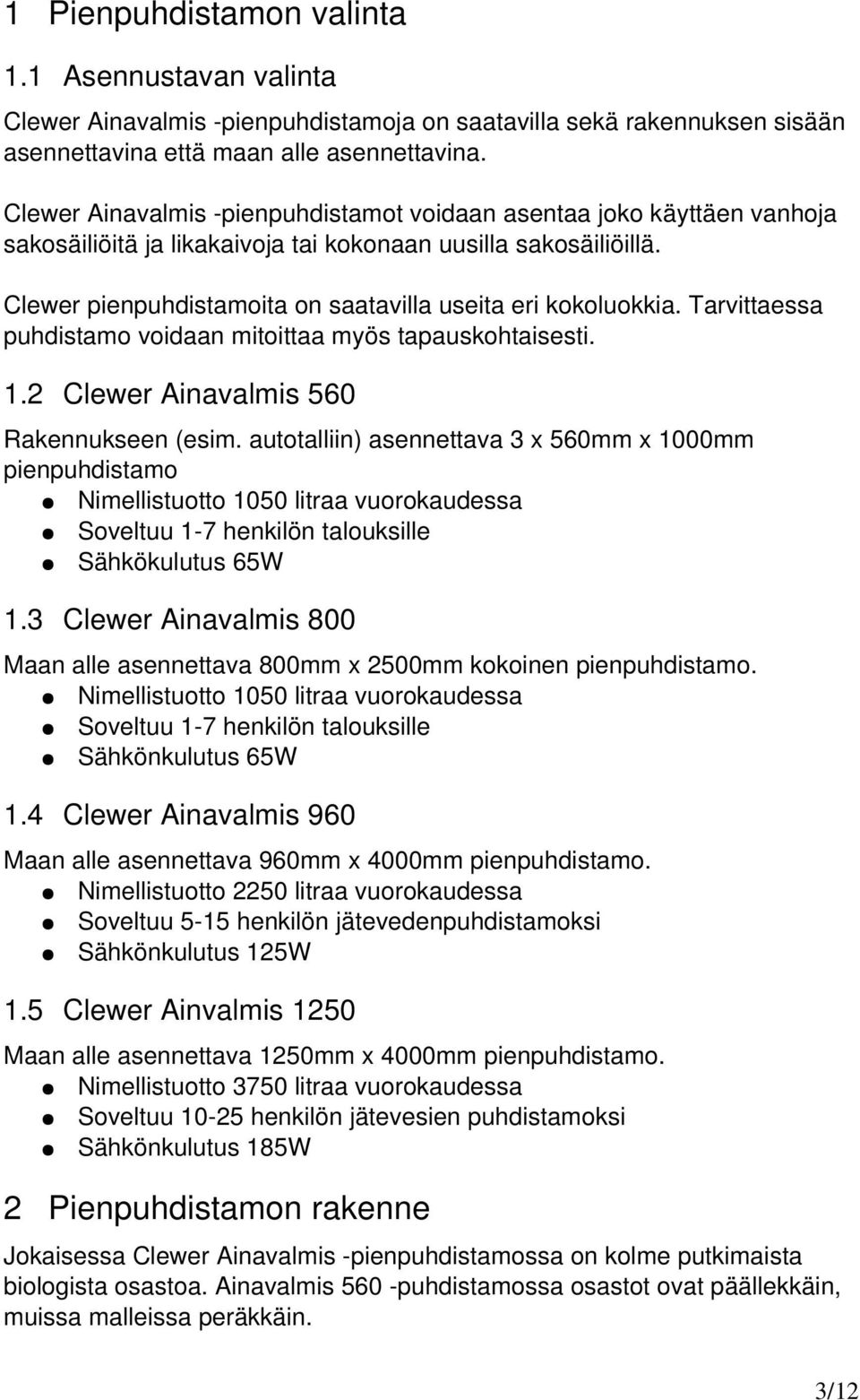

3 1 Pienpuhdistamon valinta 1.1 Asennustavan valinta Clewer Ainavalmis -pienpuhdistamoja on saatavilla sekä rakennuksen sisään asennettavina että maan alle asennettavina. Clewer Ainavalmis -pienpuhdistamot voidaan asentaa joko käyttäen vanhoja sakosäiliöitä ja likakaivoja tai kokonaan uusilla sakosäiliöillä. Clewer pienpuhdistamoita on saatavilla useita eri kokoluokkia. Tarvittaessa puhdistamo voidaan mitoittaa myös tapauskohtaisesti. 1.2 Clewer Ainavalmis 560 Rakennukseen (esim. autotalliin) asennettava 3 x 560mm x 1000mm pienpuhdistamo Nimellistuotto 1050 litraa vuorokaudessa Soveltuu 1-7 henkilön talouksille Sähkökulutus 65W 1.3 Clewer Ainavalmis 800 Maan alle asennettava 800mm x 2500mm kokoinen pienpuhdistamo. Nimellistuotto 1050 litraa vuorokaudessa Soveltuu 1-7 henkilön talouksille Sähkönkulutus 65W 1.4 Clewer Ainavalmis 960 Maan alle asennettava 960mm x 4000mm pienpuhdistamo. Nimellistuotto 2250 litraa vuorokaudessa Soveltuu 5-15 henkilön jätevedenpuhdistamoksi Sähkönkulutus 125W 1.5 Clewer Ainvalmis 1250 Maan alle asennettava 1250mm x 4000mm pienpuhdistamo. Nimellistuotto 3750 litraa vuorokaudessa Soveltuu henkilön jätevesien puhdistamoksi Sähkönkulutus 185W 2 Pienpuhdistamon rakenne Jokaisessa Clewer Ainavalmis -pienpuhdistamossa on kolme putkimaista biologista osastoa. Ainavalmis 560 -puhdistamossa osastot ovat päällekkäin, muissa malleissa peräkkäin. 3/12

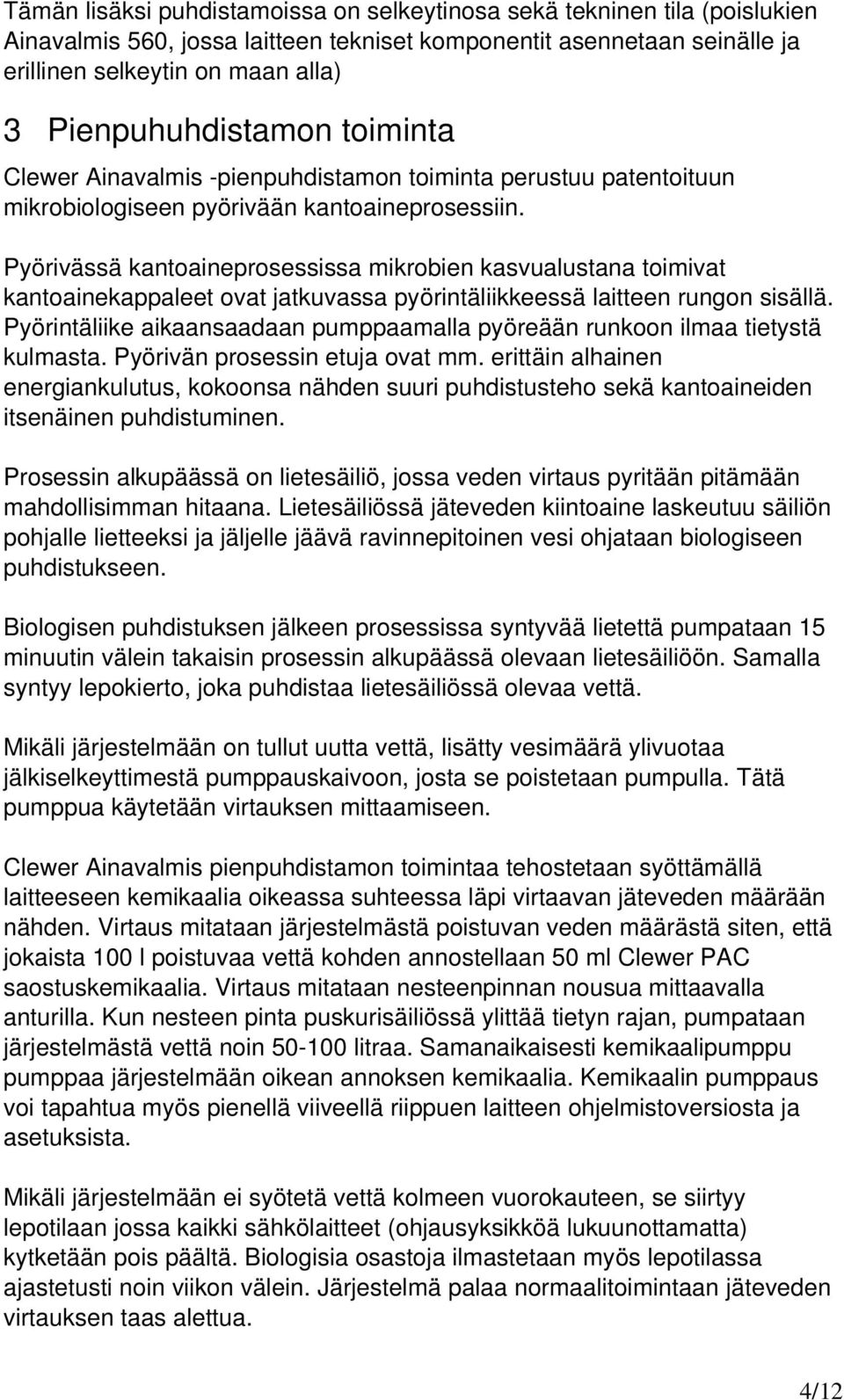

4 Tämän lisäksi puhdistamoissa on selkeytinosa sekä tekninen tila (poislukien Ainavalmis 560, jossa laitteen tekniset komponentit asennetaan seinälle ja erillinen selkeytin on maan alla) 3 Pienpuhuhdistamon toiminta Clewer Ainavalmis -pienpuhdistamon toiminta perustuu patentoituun mikrobiologiseen pyörivään kantoaineprosessiin. Pyörivässä kantoaineprosessissa mikrobien kasvualustana toimivat kantoainekappaleet ovat jatkuvassa pyörintäliikkeessä laitteen rungon sisällä. Pyörintäliike aikaansaadaan pumppaamalla pyöreään runkoon ilmaa tietystä kulmasta. Pyörivän prosessin etuja ovat mm. erittäin alhainen energiankulutus, kokoonsa nähden suuri puhdistusteho sekä kantoaineiden itsenäinen puhdistuminen. Prosessin alkupäässä on lietesäiliö, jossa veden virtaus pyritään pitämään mahdollisimman hitaana. Lietesäiliössä jäteveden kiintoaine laskeutuu säiliön pohjalle lietteeksi ja jäljelle jäävä ravinnepitoinen vesi ohjataan biologiseen puhdistukseen. Biologisen puhdistuksen jälkeen prosessissa syntyvää lietettä pumpataan 15 minuutin välein takaisin prosessin alkupäässä olevaan lietesäiliöön. Samalla syntyy lepokierto, joka puhdistaa lietesäiliössä olevaa vettä. Mikäli järjestelmään on tullut uutta vettä, lisätty vesimäärä ylivuotaa jälkiselkeyttimestä pumppauskaivoon, josta se poistetaan pumpulla. Tätä pumppua käytetään virtauksen mittaamiseen. Clewer Ainavalmis pienpuhdistamon toimintaa tehostetaan syöttämällä laitteeseen kemikaalia oikeassa suhteessa läpi virtaavan jäteveden määrään nähden. Virtaus mitataan järjestelmästä poistuvan veden määrästä siten, että jokaista 100 l poistuvaa vettä kohden annostellaan 50 ml Clewer PAC saostuskemikaalia. Virtaus mitataan nesteenpinnan nousua mittaavalla anturilla. Kun nesteen pinta puskurisäiliössä ylittää tietyn rajan, pumpataan järjestelmästä vettä noin litraa. Samanaikaisesti kemikaalipumppu pumppaa järjestelmään oikean annoksen kemikaalia. Kemikaalin pumppaus voi tapahtua myös pienellä viiveellä riippuen laitteen ohjelmistoversiosta ja asetuksista. Mikäli järjestelmään ei syötetä vettä kolmeen vuorokauteen, se siirtyy lepotilaan jossa kaikki sähkölaitteet (ohjausyksikköä lukuunottamatta) kytketään pois päältä. Biologisia osastoja ilmastetaan myös lepotilassa ajastetusti noin viikon välein. Järjestelmä palaa normaalitoimintaan jäteveden virtauksen taas alettua. 4/12

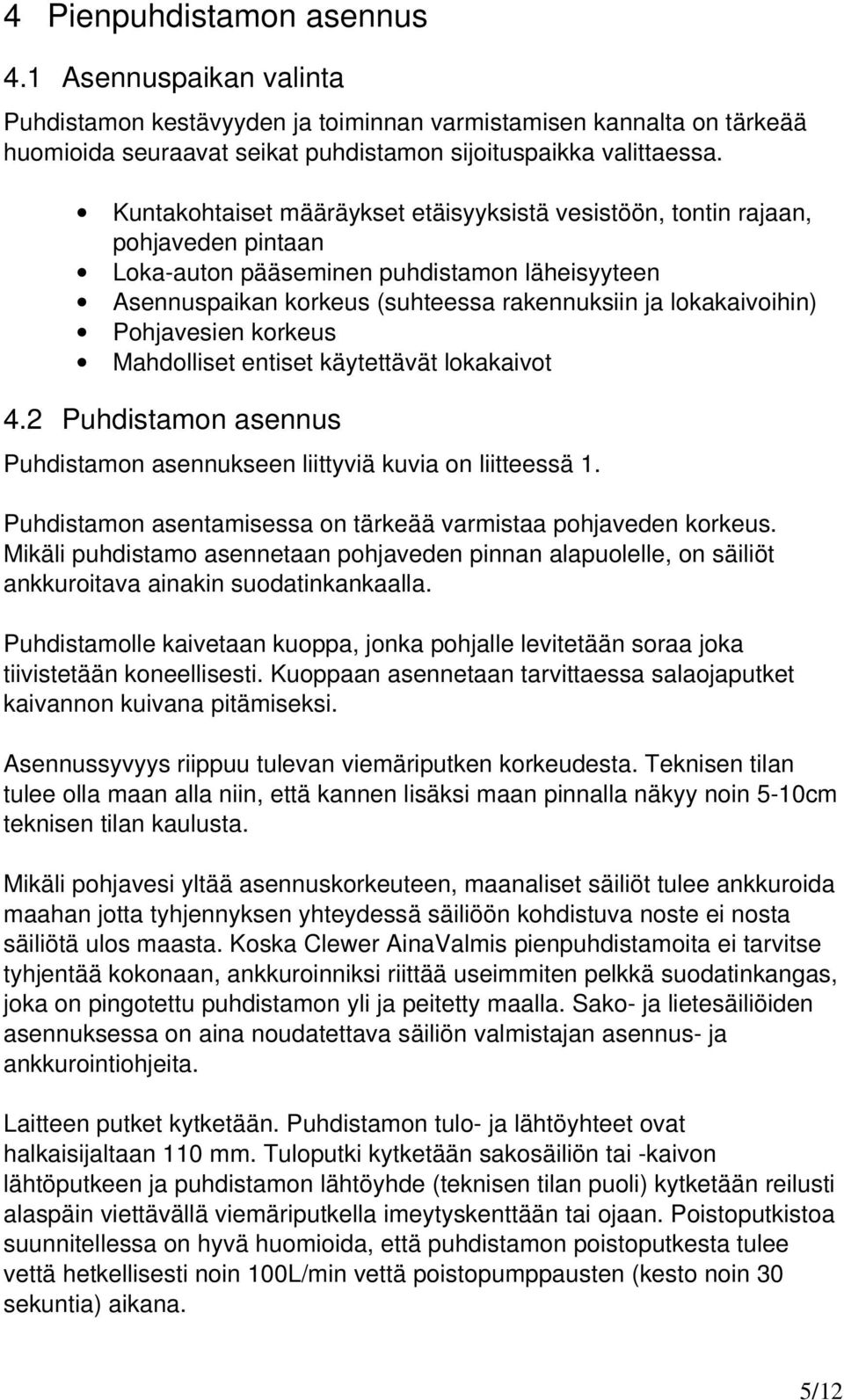

5 4 Pienpuhdistamon asennus 4.1 Asennuspaikan valinta Puhdistamon kestävyyden ja toiminnan varmistamisen kannalta on tärkeää huomioida seuraavat seikat puhdistamon sijoituspaikka valittaessa. Kuntakohtaiset määräykset etäisyyksistä vesistöön, tontin rajaan, pohjaveden pintaan Loka-auton pääseminen puhdistamon läheisyyteen Asennuspaikan korkeus (suhteessa rakennuksiin ja lokakaivoihin) Pohjavesien korkeus Mahdolliset entiset käytettävät lokakaivot 4.2 Puhdistamon asennus Puhdistamon asennukseen liittyviä kuvia on liitteessä 1. Puhdistamon asentamisessa on tärkeää varmistaa pohjaveden korkeus. Mikäli puhdistamo asennetaan pohjaveden pinnan alapuolelle, on säiliöt ankkuroitava ainakin suodatinkankaalla. Puhdistamolle kaivetaan kuoppa, jonka pohjalle levitetään soraa joka tiivistetään koneellisesti. Kuoppaan asennetaan tarvittaessa salaojaputket kaivannon kuivana pitämiseksi. Asennussyvyys riippuu tulevan viemäriputken korkeudesta. Teknisen tilan tulee olla maan alla niin, että kannen lisäksi maan pinnalla näkyy noin 5-10cm teknisen tilan kaulusta. Mikäli pohjavesi yltää asennuskorkeuteen, maanaliset säiliöt tulee ankkuroida maahan jotta tyhjennyksen yhteydessä säiliöön kohdistuva noste ei nosta säiliötä ulos maasta. Koska Clewer AinaValmis pienpuhdistamoita ei tarvitse tyhjentää kokonaan, ankkuroinniksi riittää useimmiten pelkkä suodatinkangas, joka on pingotettu puhdistamon yli ja peitetty maalla. Sako- ja lietesäiliöiden asennuksessa on aina noudatettava säiliön valmistajan asennus- ja ankkurointiohjeita. Laitteen putket kytketään. Puhdistamon tulo- ja lähtöyhteet ovat halkaisijaltaan 110 mm. Tuloputki kytketään sakosäiliön tai -kaivon lähtöputkeen ja puhdistamon lähtöyhde (teknisen tilan puoli) kytketään reilusti alaspäin viettävällä viemäriputkella imeytyskenttään tai ojaan. Poistoputkistoa suunnitellessa on hyvä huomioida, että puhdistamon poistoputkesta tulee vettä hetkellisesti noin 100L/min vettä poistopumppausten (kesto noin 30 sekuntia) aikana. 5/12

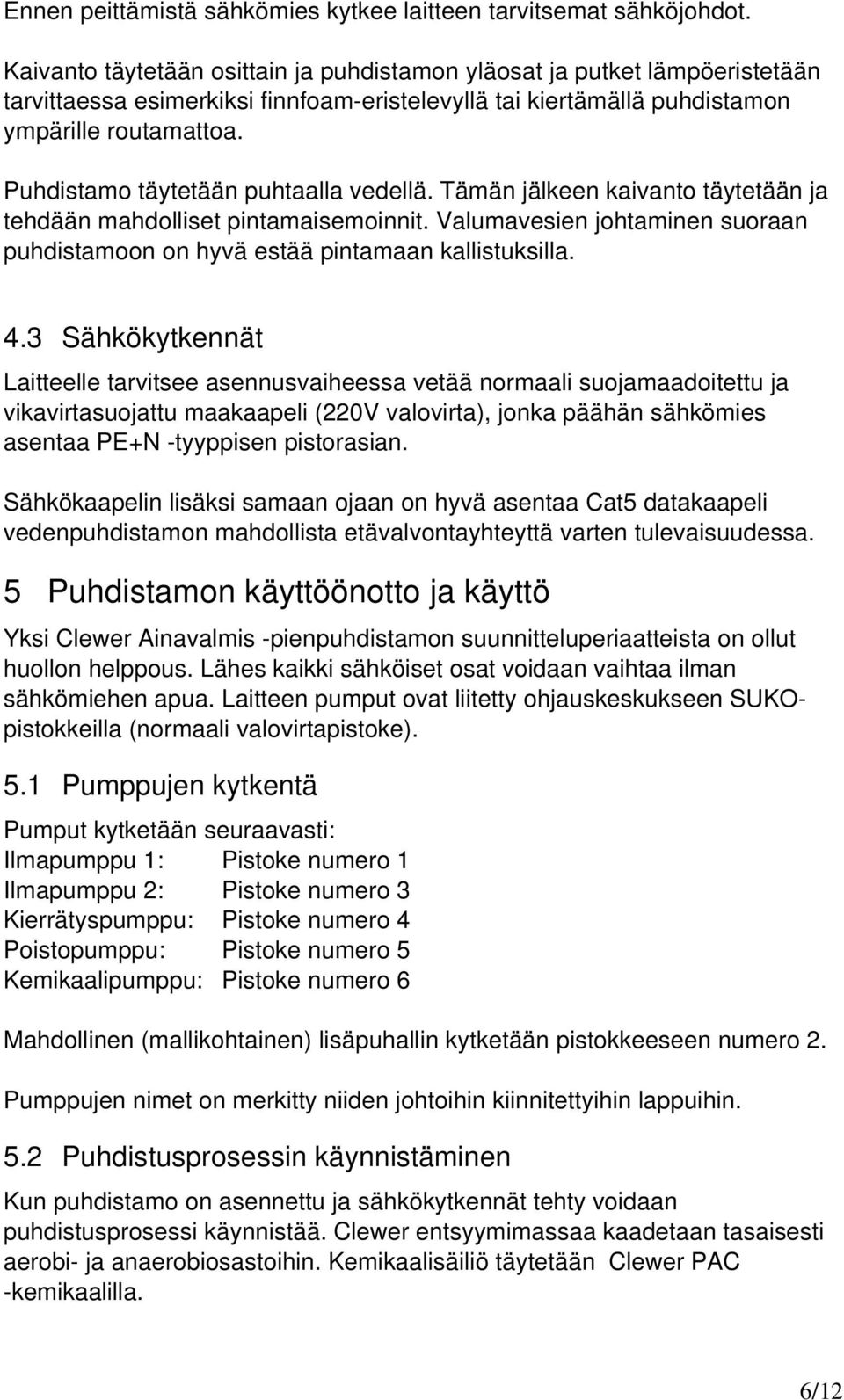

6 Ennen peittämistä sähkömies kytkee laitteen tarvitsemat sähköjohdot. Kaivanto täytetään osittain ja puhdistamon yläosat ja putket lämpöeristetään tarvittaessa esimerkiksi finnfoam-eristelevyllä tai kiertämällä puhdistamon ympärille routamattoa. Puhdistamo täytetään puhtaalla vedellä. Tämän jälkeen kaivanto täytetään ja tehdään mahdolliset pintamaisemoinnit. Valumavesien johtaminen suoraan puhdistamoon on hyvä estää pintamaan kallistuksilla. 4.3 Sähkökytkennät Laitteelle tarvitsee asennusvaiheessa vetää normaali suojamaadoitettu ja vikavirtasuojattu maakaapeli (220V valovirta), jonka päähän sähkömies asentaa PE+N -tyyppisen pistorasian. Sähkökaapelin lisäksi samaan ojaan on hyvä asentaa Cat5 datakaapeli vedenpuhdistamon mahdollista etävalvontayhteyttä varten tulevaisuudessa. 5 Puhdistamon käyttöönotto ja käyttö Yksi Clewer Ainavalmis -pienpuhdistamon suunnitteluperiaatteista on ollut huollon helppous. Lähes kaikki sähköiset osat voidaan vaihtaa ilman sähkömiehen apua. Laitteen pumput ovat liitetty ohjauskeskukseen SUKOpistokkeilla (normaali valovirtapistoke). 5.1 Pumppujen kytkentä Pumput kytketään seuraavasti: Ilmapumppu 1: Pistoke numero 1 Ilmapumppu 2: Pistoke numero 3 Kierrätyspumppu: Pistoke numero 4 Poistopumppu: Pistoke numero 5 Kemikaalipumppu: Pistoke numero 6 Mahdollinen (mallikohtainen) lisäpuhallin kytketään pistokkeeseen numero 2. Pumppujen nimet on merkitty niiden johtoihin kiinnitettyihin lappuihin. 5.2 Puhdistusprosessin käynnistäminen Kun puhdistamo on asennettu ja sähkökytkennät tehty voidaan puhdistusprosessi käynnistää. Clewer entsyymimassaa kaadetaan tasaisesti aerobi- ja anaerobiosastoihin. Kemikaalisäiliö täytetään Clewer PAC -kemikaalilla. 6/12

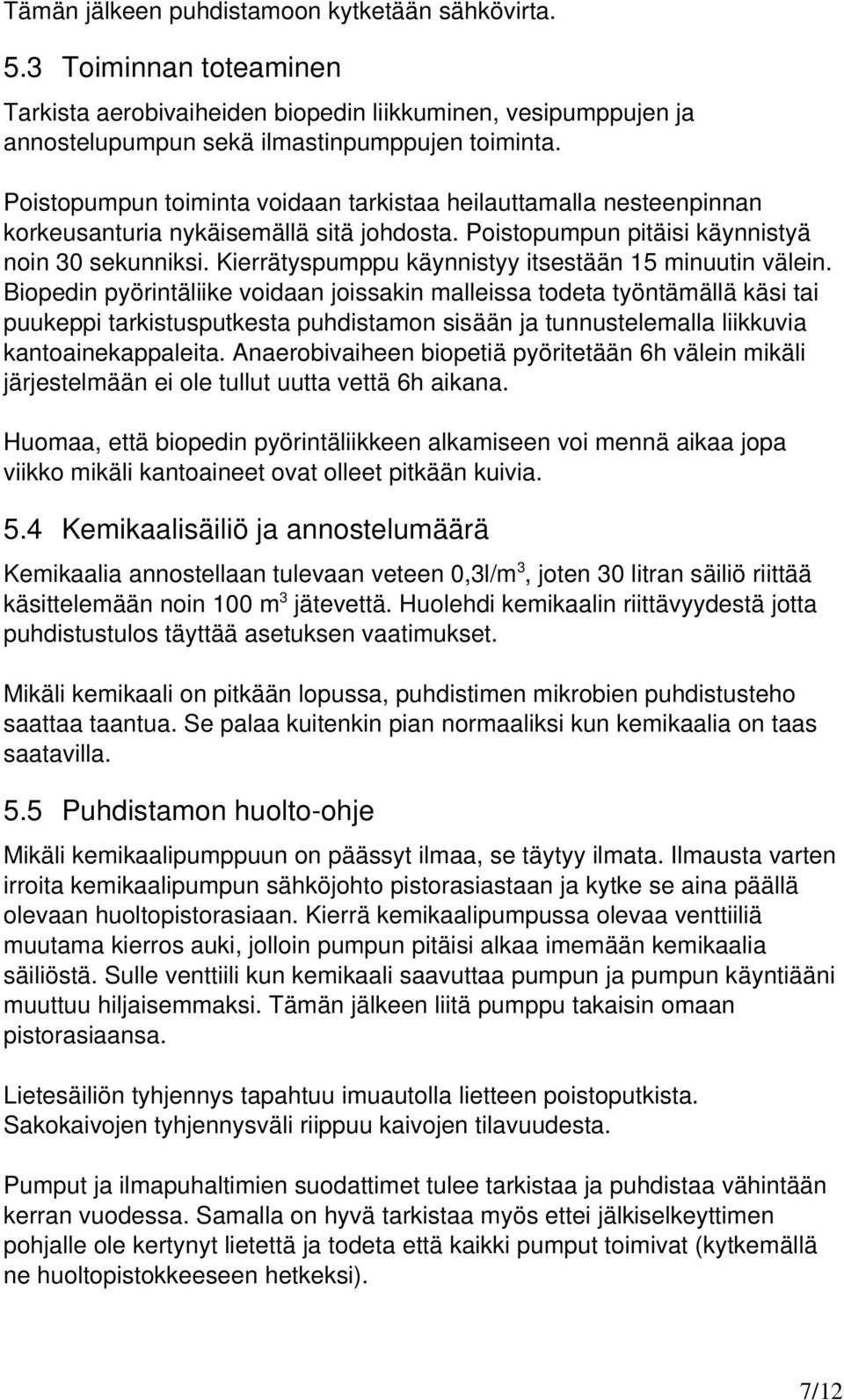

7 Tämän jälkeen puhdistamoon kytketään sähkövirta. 5.3 Toiminnan toteaminen Tarkista aerobivaiheiden biopedin liikkuminen, vesipumppujen ja annostelupumpun sekä ilmastinpumppujen toiminta. Poistopumpun toiminta voidaan tarkistaa heilauttamalla nesteenpinnan korkeusanturia nykäisemällä sitä johdosta. Poistopumpun pitäisi käynnistyä noin 30 sekunniksi. Kierrätyspumppu käynnistyy itsestään 15 minuutin välein. Biopedin pyörintäliike voidaan joissakin malleissa todeta työntämällä käsi tai puukeppi tarkistusputkesta puhdistamon sisään ja tunnustelemalla liikkuvia kantoainekappaleita. Anaerobivaiheen biopetiä pyöritetään 6h välein mikäli järjestelmään ei ole tullut uutta vettä 6h aikana. Huomaa, että biopedin pyörintäliikkeen alkamiseen voi mennä aikaa jopa viikko mikäli kantoaineet ovat olleet pitkään kuivia. 5.4 Kemikaalisäiliö ja annostelumäärä Kemikaalia annostellaan tulevaan veteen 0,3l/m 3, joten 30 litran säiliö riittää käsittelemään noin 100 m 3 jätevettä. Huolehdi kemikaalin riittävyydestä jotta puhdistustulos täyttää asetuksen vaatimukset. Mikäli kemikaali on pitkään lopussa, puhdistimen mikrobien puhdistusteho saattaa taantua. Se palaa kuitenkin pian normaaliksi kun kemikaalia on taas saatavilla. 5.5 Puhdistamon huolto-ohje Mikäli kemikaalipumppuun on päässyt ilmaa, se täytyy ilmata. Ilmausta varten irroita kemikaalipumpun sähköjohto pistorasiastaan ja kytke se aina päällä olevaan huoltopistorasiaan. Kierrä kemikaalipumpussa olevaa venttiiliä muutama kierros auki, jolloin pumpun pitäisi alkaa imemään kemikaalia säiliöstä. Sulle venttiili kun kemikaali saavuttaa pumpun ja pumpun käyntiääni muuttuu hiljaisemmaksi. Tämän jälkeen liitä pumppu takaisin omaan pistorasiaansa. Lietesäiliön tyhjennys tapahtuu imuautolla lietteen poistoputkista. Sakokaivojen tyhjennysväli riippuu kaivojen tilavuudesta. Pumput ja ilmapuhaltimien suodattimet tulee tarkistaa ja puhdistaa vähintään kerran vuodessa. Samalla on hyvä tarkistaa myös ettei jälkiselkeyttimen pohjalle ole kertynyt lietettä ja todeta että kaikki pumput toimivat (kytkemällä ne huoltopistokkeeseen hetkeksi). 7/12

8 5.6 Ongelmien havaitseminen Clewer AinaValmis -pienpuhdistamojen ei pitäisi aiheuttaa hajuhaittaa lähiympäristöönsä. Toimivan pienpuhdistamon aerobisen osaston normaali haju on hieman järvimäinen. Mikäli hajuhaittoja ilmaantuu (erityisesti aerobiosioista tai jälkiselkeyttimestä), on syytä epäillä teknistä vikaa prosessissa. Toimintahäiriötä epäillessäsi, tarkista seuraavat asiat: Pyörivätkö molempien aerobiosioiden biopedit? Onko kemikaalia riittävästi? Onko kemikaalipumpussa ilmaa? Tämän huomaa kemikaalipumpun nakuttavasta äänestä. Mikäli jommassakummassa aerobiosioissa biopeti ei pyöri, tarkista toimiiko kyseisen osaston ilmapuhallin. Puhdistamon mallista riippuen laitteessa saattaa olla säätöventtiilit, joita säätämällä ilmamäärää voidaan säätää osastokohtaisesti. Säädä tällöin pyörimättömään osastoon enemmän ilmaa kunnes biopeti lähtee pyörimään. Mikäli tämä ei auta, ota yhteyttä Clewer jälleenmyyjääsi. 5.7 Näytteenotto Puhdistamon mukana toimitetaan kaksi näytepulloa. Kolme kuukautta puhdistamon käyttöönotosta otetaan näytteet puhdistamoon tulevasta (sakosäiliö) ja lähtevästä (poistopumppauskaivo) vedestä. Näytteet toimitetaan kaavakkeessa ilmoitettuun osoitteeseen analysoitavaksi. Tulosten perusteella laitetoimittaja ilmoittaa käyttäjälle puhdistustulokset ja mahdolliset säätötarpeet. Tällä halutaan varmistaa Clewer puhdistamoiden moitteeton toiminta. Toimenpide on käyttäjälle maksuton. 6 Tekniset tiedot ja toimitussisältö: 6.1 Pienpuhdistamo Tilavuus 5 m 3 Putkiyhteet PVC 110 Asennussyvyys n mm Asennuspaino n. 400 kg Virran kulutus alle 0.1 kw Kemikaalipumppu Lineaaripuhallin Kemikaalisäiliö 8/12

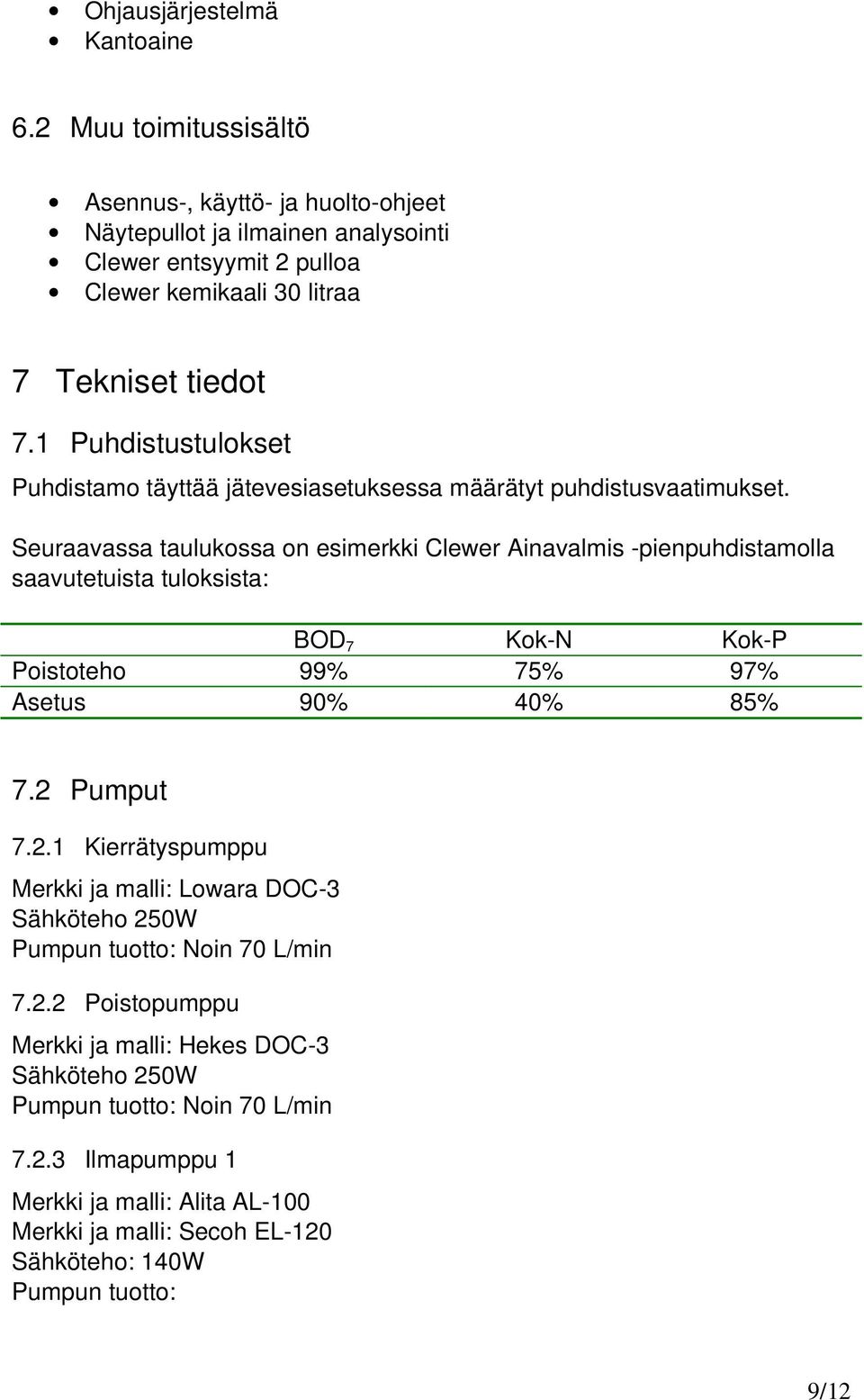

9 Ohjausjärjestelmä Kantoaine 6.2 Muu toimitussisältö Asennus-, käyttö- ja huolto-ohjeet Näytepullot ja ilmainen analysointi Clewer entsyymit 2 pulloa Clewer kemikaali 30 litraa 7 Tekniset tiedot 7.1 Puhdistustulokset Puhdistamo täyttää jätevesiasetuksessa määrätyt puhdistusvaatimukset. Seuraavassa taulukossa on esimerkki Clewer Ainavalmis -pienpuhdistamolla saavutetuista tuloksista: BOD 7 Kok-N Kok-P Poistoteho 99% 75% 97% Asetus 90% 40% 85% 7.2 Pumput Kierrätyspumppu Merkki ja malli: Lowara DOC-3 Sähköteho 250W Pumpun tuotto: Noin 70 L/min Poistopumppu Merkki ja malli: Hekes DOC-3 Sähköteho 250W Pumpun tuotto: Noin 70 L/min Ilmapumppu 1 Merkki ja malli: Alita AL-100 Merkki ja malli: Secoh EL-120 Sähköteho: 140W Pumpun tuotto: 9/12

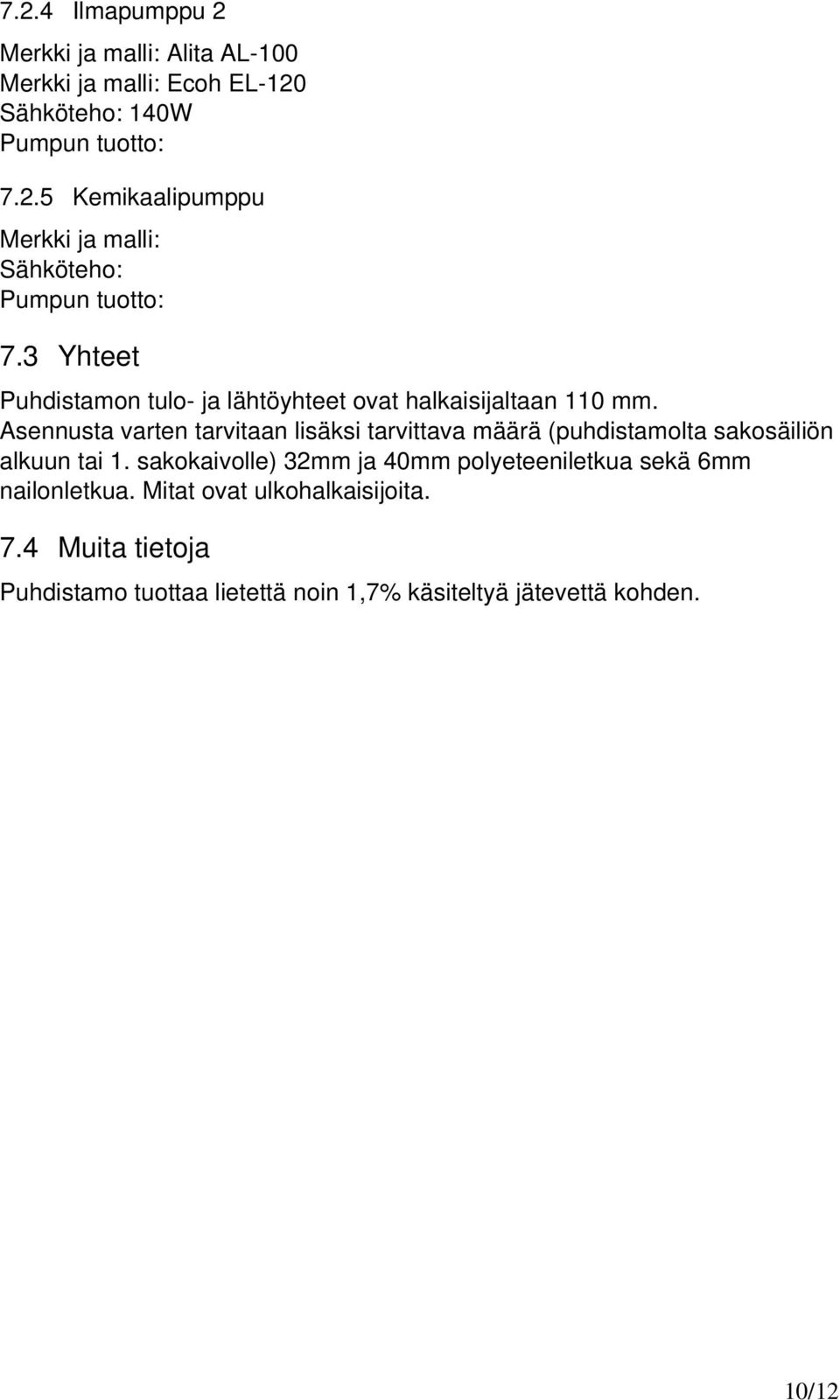

10 7.2.4 Ilmapumppu 2 Merkki ja malli: Alita AL-100 Merkki ja malli: Ecoh EL-120 Sähköteho: 140W Pumpun tuotto: Kemikaalipumppu Merkki ja malli: Sähköteho: Pumpun tuotto: 7.3 Yhteet Puhdistamon tulo- ja lähtöyhteet ovat halkaisijaltaan 110 mm. Asennusta varten tarvitaan lisäksi tarvittava määrä (puhdistamolta sakosäiliön alkuun tai 1. sakokaivolle) 32mm ja 40mm polyeteeniletkua sekä 6mm nailonletkua. Mitat ovat ulkohalkaisijoita. 7.4 Muita tietoja Puhdistamo tuottaa lietettä noin 1,7% käsiteltyä jätevettä kohden. 10/12
