1 Hyvä valinta ystävä! Vestelli biomoduulit 8 - asennus-, käyttö ja huolto-ohje Vestelli Biomoduulit 8 toiminta Vestelli Biomoduulit 8 asennus Vestelli Biomoduulit 8 käyttö ja huolto Yleistä Lue ohje kokonaan ennen asentamista!

2 Vestelli Biomoduulit 8 tiedot Olet tehnyt hyvän hankinnan! Vestelli Biomoduulit 8 on kehittynyt jätevesijärjestelmä saneerauskohteisiin hyväkuntoisten saostuskaivojen perään. Vestelli biomoduuleiden ansiosta jätevesien kenttä on pienempi, pitkäikäisempi ja nopeampi asentaa. Vestelli biomoduulit 8 asennus, käyttö ja huolto on erittäin helppoa ja edullista. Noudata asennuksessa asennusohjeita ja tehtyä jätevesisuunnitelmaa. M Paketin nimi Biomoduulit 8 Toimituksen sisältö: Henkilömitoitus Jätevesien laatu Mitoitusvirtaama Saostussäiliön minimi tilavuus 1-8 hlö Kaikki jätevedet l / päivässä 1875 l, 0-5 hlö 2250 l, 6 hlö 2625 l, 7 hlö 3000 l, 8 hlö Kentän koko / m (lev. /pit. /syv.) 1,5 x 10,0 x 1,0 Vaihtoehtoinen kentän koko (edellyttää lisävarusteena jako ja kokoomakaivoa) Maa-aineiden raekoot: Biomoduulit 8 pake sisältää: 5 kpl imetysputki (sininen, 10m, jakoputkisto) 5 kpl salaojaputki (musta, 10m, kokoomaputkisto) 3 kpl tuplaputki (umpinainen musta, 4,5m, ilmaputki) 2 kpl taipuisa muhvikulma 110mm 2 kpl ilmastusha u 1 kpl maanrakennuskangas 6 kpl biomoduulit 1 kpl saostussäiliön karkeasuoda n Lisätarvikkeet tarvi aessa (ei sisälly toimitukseen): Viemärit ja viemärin osat 110mm (ennen ken ää ja kentän jälkeen purkupaikalle) 3,0 x 5,0 x 1,0 Routaeristeet (ve ymätön materiaali) Rakennusmuovi tai kumikalvo kentän pohjalle ja sivuille (tarvi aessa, savimaassa pakollinen) Jako ja kokoomakaivo (vain 3 m x 5 m kentän koolla) Suodatushiekka 0-8mm, Näy eeno okaivo (tarvi aessa) 10,5m 3 -> 16t (ei Tehoste u fosforinpoisto kemikaalinannostelijalla nolla-ainesta) (tarvi aessa, ukennetun vaa mustason alueilla) Salaojasora 8 16mm, 4,5m 3 -> 7t

Noudata asennuksessa asennusohjeita ja tehtyä jätevesisuunnitelmaa.

3 Vestelli Biomoduulit 8 toiminta Vestelli biomoduulit ehkäisee kenttien ikuista ongelmaa, tukkeutumista! Vestelli Biomoduulit 8 toiminta on yksinkertainen. Toiminta perustuu mikrobien muodostaman biofilmin toimintaan biomoduuleissa ja suodatushiekkakerroksessa. Saostussäiliössä: 1. Jätevesi johdetaan saostussäiliöön, jossa vedestä erotellaan rasvat ja kiinteät aineet. 2. Jätevesi siirtyy osastojen välillä painovoimaisesti. Kentässä: Saostussäiliössä eroteltu jätevesi imeytetään tasaisesti biomoduuleille. 4. Biomoduulissa jätevettä hapetetaan ilmastusputkilla ja puhdistaminen alkaa. 5. Moduuleista jätevesi levittyy tasaisesti hiekkakerroksille, jossa puhdistaminen jatkuu. 6. Hiekkakerrosten jälkeen jätevesi kootaan salaojaputkella esim. avo-ojaan. Biomoduuleiden hapetus toimii painovoimaisesti eri korkuisten putkien ansiosta. Hiekkakerroksessa poistetaan ravinteet. Kentän päälle asennetaan maanrakennuskangas, jotta maamassat eivät sekoitu. Jätevedet voidaan imeyttää kentästä maahan tai koota salaojaputkella purkupaikalle.

Jätevesi johdetaan saostussäiliöön, jossa vedestä erotellaan rasvat ja kiinteät aineet. 2. Jätevesi siirtyy osastojen välillä painovoimaisesti.

4 Vestelli Biomoduulit 8 asennus Kiinteistöltä tuleva viemäri määrittää asennussyvyyden Biomoduulit voidaan asentaa betonisten, muovisten tai lasikuituisten saostussäiliöiden perään. Hanki viettoviemärit, routaeristeet, maa- ainekset ja muut tarvittavat lisätarvikkeet valmiiksi. 1. Tarkasta, että saostussäiliöissä on tarpeeksi tilavuutta käyttötarkoitukseen. Löydät ohjeet saostussäiliön minimi tilavuuteen sivun 2 taulukosta. 2. Tarkasta, että saostussäiliöissä on T haarat pystysuorassa. Tarkasta, että saostussäiliöt ovat hyvä kuntoiset ja tiiviit. Mikäli ne vuotavat, niin tiivistä tai vaihda uusiin. 4. Asenna työntämällä mukana tullut karkeasuodatin viimeiseen lähtevään T - haaraan. 5. Kaiva kentälle teknisissä tiedoissa annettujen mittojen kokoinen kaivanto. 6. Levitä kentän pohjalle rakennusmuovi (tarvittaessa) ja 10 cm salaojasoraa tiivistäen. 7. Asenna kokoomaputki ja johda se näytteenottokaivoon tai suoraan purkupaikalle. 8. Täytä putken ympärystä salaojasoralla ja täytä päälle 70 cm hiekkaa tiivistäen. 9. Asenna biomoduulit ja jakoputki reiät alaspäin hiekkakerroksen päälle. (kaato 0,5-1cm/m) 10. Liitä ilmastusputket jako ja kokoomaputkien päihin muhvikulman avulla. 11. Levitä maanrakennuskangas ja routaeristeet moduuleiden päälle. 12. Täyttele kaivanto hiekalla ja lopullinen maatäyttö esim. mullalla. JOS MAAPERÄ ON TODETTU IMEVÄKSI, VOIDAAN JÄTEVESI IMEYTTÄÄ MAAHAN KENTÄN KOHDALLA. TÄLLÖIN JÄTETÄÄN VAIHEET 8-10 TEKEMÄTTÄ.

Löydät ohjeet saostussäiliön minimi tilavuuteen sivun 2 taulukosta. 2. Tarkasta, että saostussäiliöissä on T haarat pystysuorassa. Tarkasta, että saostussäiliöt ovat hyvä kuntoiset ja tiiviit.

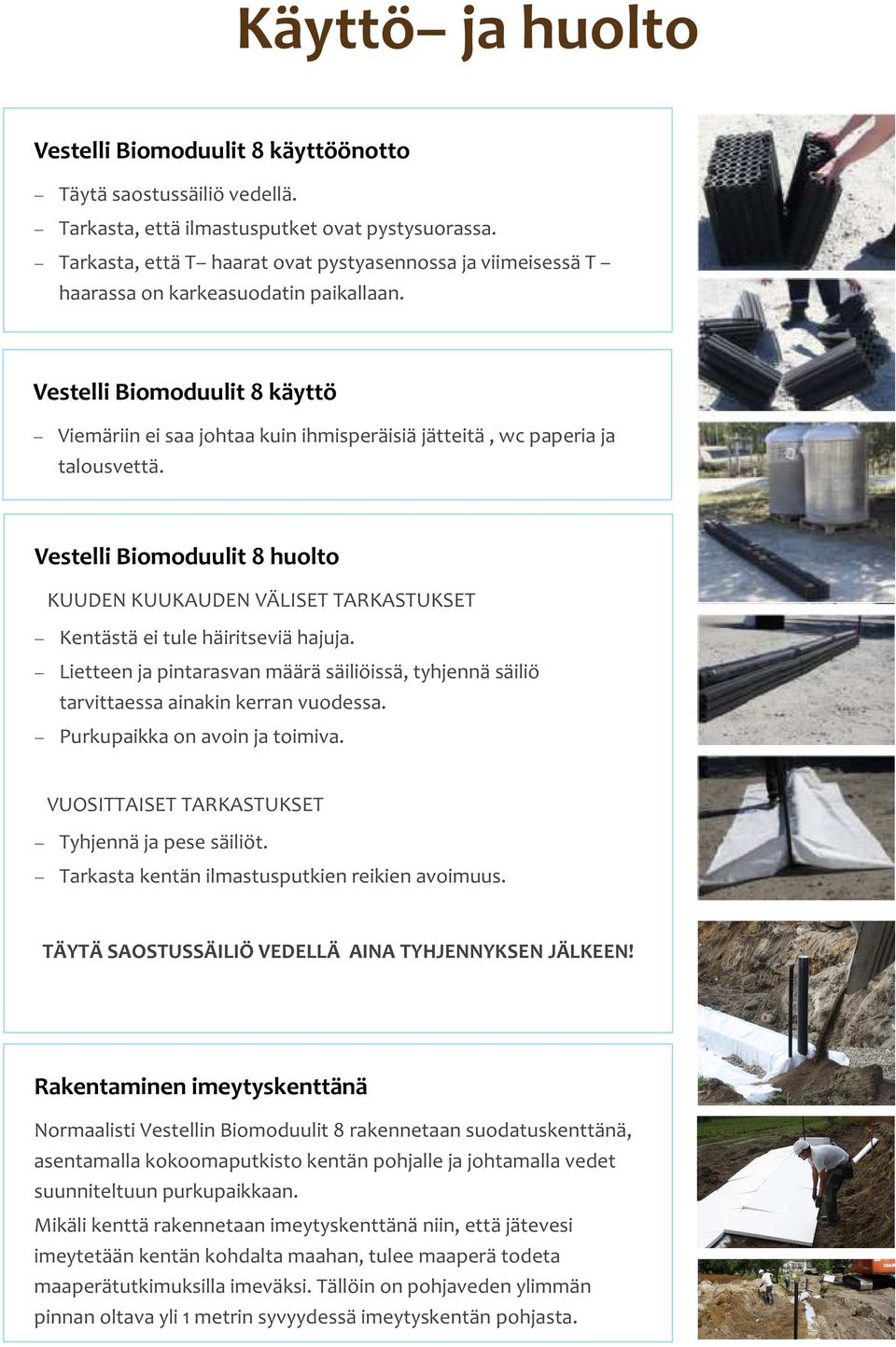

6 Käyttö ja huolto Vestelli Biomoduulit 8 käyttöönotto Täytä saostussäiliö vedellä. Tarkasta, että ilmastusputket ovat pystysuorassa. Tarkasta, että T haarat ovat pystyasennossa ja viimeisessä T haarassa on karkeasuodatin paikallaan. Vestelli Biomoduulit 8 käyttö Viemäriin ei saa johtaa kuin ihmisperäisiä jätteitä, wc paperia ja talousvettä. Vestelli Biomoduulit 8 huolto KUUDEN KUUKAUDEN VÄLISET TARKASTUKSET Kentästä ei tule häiritseviä hajuja. Lietteen ja pintarasvan määrä säiliöissä, tyhjennä säiliö tarvittaessa ainakin kerran vuodessa. Purkupaikka on avoin ja toimiva. VUOSITTAISET TARKASTUKSET Tyhjennä ja pese säiliöt. Tarkasta kentän ilmastusputkien reikien avoimuus. TÄYTÄ SAOSTUSSÄILIÖ VEDELLÄ AINA TYHJENNYKSEN JÄLKEEN! Rakentaminen imeytyskenttänä Normaalisti Vestellin Biomoduulit 8 rakennetaan suodatuskenttänä, asentamalla kokoomaputkisto kentän pohjalle ja johtamalla vedet suunniteltuun purkupaikkaan. Mikäli kenttä rakennetaan imeytyskenttänä niin, että jätevesi imeytetään kentän kohdalta maahan, tulee maaperä todeta maaperätutkimuksilla imeväksi. Tällöin on pohjaveden ylimmän pinnan oltava yli 1 metrin syvyydessä imeytyskentän pohjasta.

Vestelli Biomoduulit 8 käyttö Viemäriin ei saa johtaa kuin ihmisperäisiä jätteitä, wc paperia ja talousvettä.

7 Yleistä tietoa Yleisiä huomioita asentamiseen Toimitus ei sisällä säiliöiden ulkopuoleisia viettoviemäreitä, rakennusmuovia tai routaeristeitä. Ne on hankittava erikseen kiinteistökohtaisen tarpeen mukaan. Moduulit voidaan asentaa myös kahteen linjaan, jolloin pituus puolittuu ja leveys kasvaa. Tällöin tarvitaan lisävarusteeksi jako ja kokoomakaivo. Suosittelemme, että kentän pohjalle asennetaan kumikalvo tai rakennusmuovi. Maanalaiset kulmat, mutkat ja haarat tulee tehdä kaivoilla. Kaikki viemärit, jotka ovat routarajan yläpuolella (n. 1,2 m) tulee eristää. Mikäli viemäriä asennetaan yli 30 m, tulee viemäriin asentaa tarkastusyhde. Asentaessa tulee noudattaa viranomaisen hyväksymää jätevesisuunnitelmaa. Asentaessa tulee noudattaa valtion ja kunnan rakennus ja ympäristömääräyksiä. Kiinteistöviemärin tuuletus on johdettava talon katolle. Sisätiloissa olevat viemäriverkoston alipaineventtiilit on poistettava, tai tukittava. Näytteenotto Ympäristömääräykset velvoittavat alueellisia puhdistustehoja. Vestelli Biomoduulit 8:sta jäteveden laatu voidaan todeta purkuputken suulta tai erillisestä näytteenottokaivosta. Näytteenottokaivo erillistilauksesta lisävarusteena. Takuu Vestelli biomoduulit 8:lle myönnetään 2 vuoden takuu. Takuu luetaan alkavaksi hankintapäivästä, eikä se uusiudu huollon tai korjauksen jälkeen. Takuu ei kata asennus-, suunnittelu- tai käyttövirheitä. Valmistajan yhteystiedot : Yritys: Jätevesiliike Vestelli Oy Postiosoite: Aleksanterinkatu 29, Tampere Puhelin : Sähköposti: Kotisivut: jatevesiliike@vestelli.fi

Tällöin tarvitaan lisävarusteeksi jako ja kokoomakaivo. Suosittelemme, että kentän pohjalle asennetaan kumikalvo tai rakennusmuovi. Maanalaiset kulmat, mutkat ja haarat tulee tehdä kaivoilla.

8 VESTELLI BIOMODUULIT 8 HUOLTOPÖYTÄKIRJA PVM HUOLTOTAPAHTUMA (tyhjennykset, tarkastukset, yms..) Suorittaja
