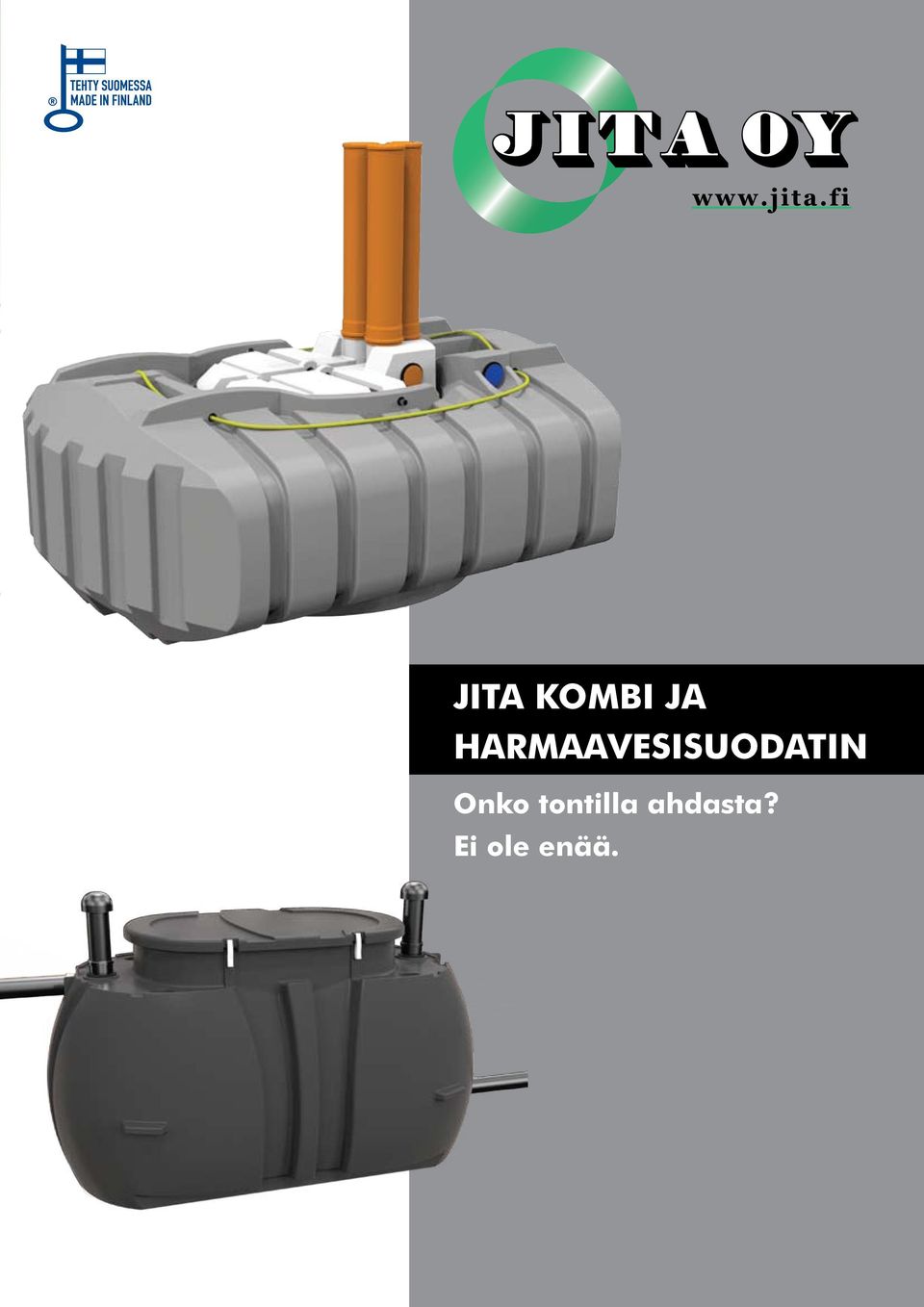

1 JITA KOMBI JA HARMAAVESISUODATIN Onko tontilla ahdasta? Ei ole enää.

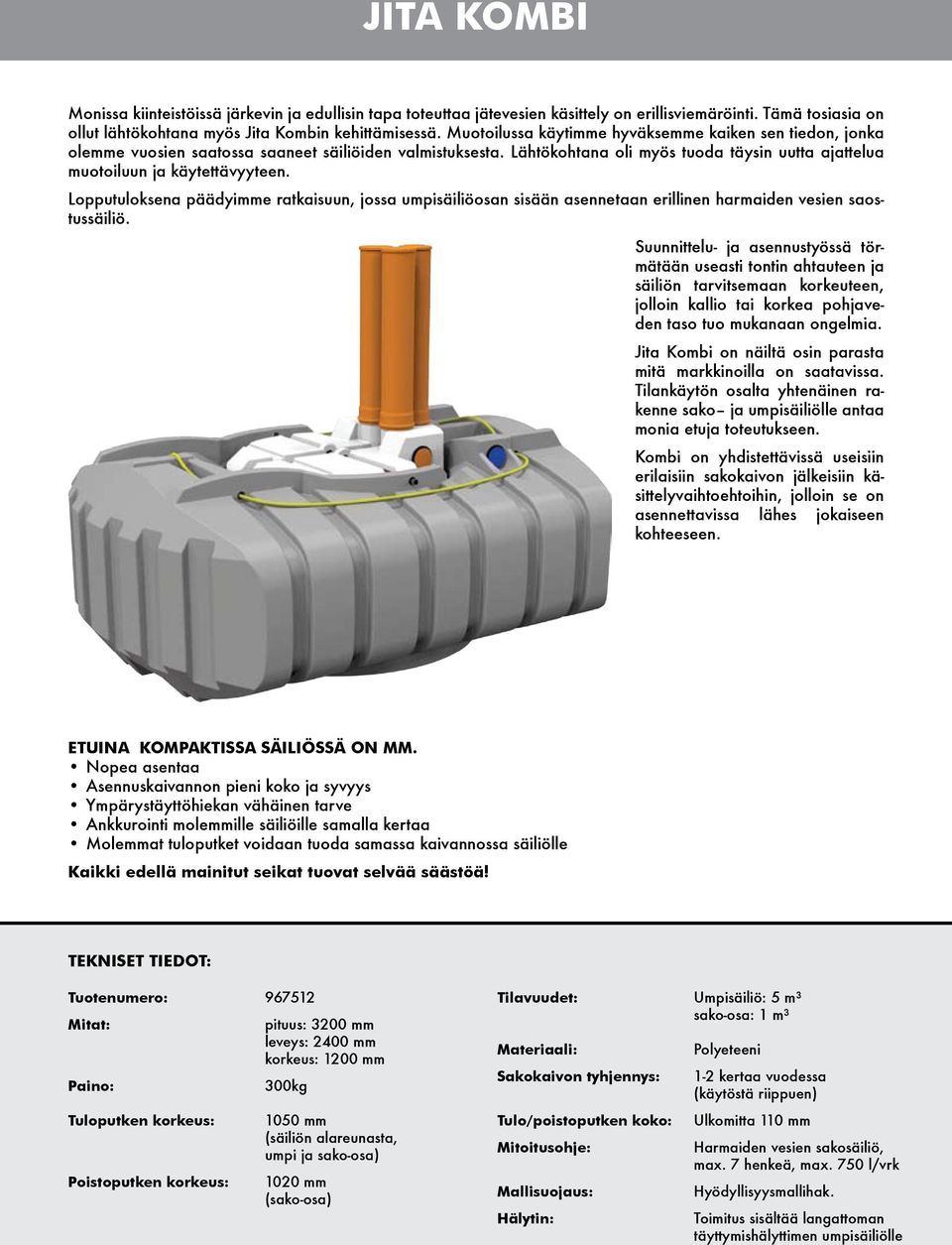

2 JITA KOMBI Monissa kiinteistöissä järkevin ja edullisin tapa toteuttaa jätevesien käsittely on erillisviemäröinti. Tämä tosiasia on ollut lähtökohtana myös Jita Kombin kehittämisessä. Muotoilussa käytimme hyväksemme kaiken sen tiedon, jonka olemme vuosien saatossa saaneet säiliöiden valmistuksesta. Lähtökohtana oli myös tuoda täysin uutta ajattelua muotoiluun ja käytettävyyteen. Lopputuloksena päädyimme ratkaisuun, jossa umpisäiliöosan sisään asennetaan erillinen harmaiden vesien saostussäiliö. Suunnittelu- ja asennustyössä törmätään useasti tontin ahtauteen ja säiliön tarvitsemaan korkeuteen, jolloin kallio tai korkea pohjaveden taso tuo mukanaan ongelmia. Jita Kombi on näiltä osin parasta mitä markkinoilla on saatavissa. Tilankäytön osalta yhtenäinen rakenne sako ja umpisäiliölle antaa monia etuja toteutukseen. Kombi on yhdistettävissä useisiin erilaisiin sakokaivon jälkeisiin käsittelyvaihtoehtoihin, jolloin se on asennettavissa lähes jokaiseen kohteeseen. ETUINA KOMPAKTISSA SÄILIÖSSÄ ON MM. Nopea asentaa Asennuskaivannon pieni koko ja syvyys Ympärystäyttöhiekan vähäinen tarve Ankkurointi molemmille säiliöille samalla kertaa Molemmat tuloputket voidaan tuoda samassa kaivannossa säiliölle Kaikki edellä mainitut seikat tuovat selvää säästöä! TEKNISET TIEDOT: Tuotenumero: Mitat: Paino: Tuloputken korkeus: Poistoputken korkeus: pituus: 3200 mm leveys: 2400 mm korkeus: 1200 mm 300kg 1050 mm (säiliön alareunasta, umpi ja sako-osa) 1020 mm (sako-osa) Tilavuudet: Umpisäiliö: 5 m³ sako-osa: 1 m³ Materiaali: Sakokaivon tyhjennys: Tulo/poistoputken koko: Mitoitusohje: Mallisuojaus: Hälytin: Polyeteeni 1-2 kertaa vuodessa (käytöstä riippuen) Ulkomitta 110 mm Harmaiden vesien sakosäiliö, max. 7 henkeä, max. 750 l/vrk Hyödyllisyysmallihak. Toimitus sisältää langattoman täyttymishälyttimen umpisäiliölle

3 JITA HARMAAVESISUODATIN Jita Harmaavesisuodatin on kompaktin kokoinen ja se soveltuu sakokaivon jälkeisten jätevesien käsittelyyn. Purkuvesi on johdettavissa maastoon sellaisenaan. Harmaiden vesien maasuodatus tai imeytys vaatii tilaa noin 20m². Usein rakennuskohteessa on tilanpuutetta tai maasto ei edes sovellu edellä mainittuihin käsittelyihin. Tällaisiin kohteisiin oikea laite on Jita Harmaavesisuodatin. Yhdistettynä Jita Kombi säiliöön voit toteuttaa kohteesi 6 m x 3 m tilaan! Harmaavesisuodattimeen on saatavissa erillinen 300 mm korotusosa tarvittaessa. TOIMINTAPERIAATE: Harmaavesisuodattimen toimintaperiaatteena on suodattaa sakokaivon jälkeinen jätevesi erikoisturpeen läpi. Jätevesi jaetaan tasaisesti turvekerroksen päälle ja turpeen läpi mennessään jätevesi puhdistuu luonnonmukaisesti suodattuen ja bakteeritoiminnan avulla. Suomen Ympäristökeskus SYKE toteutti 38 viikon seurantatestin (SYKE testausraportti ), ja siinä saavutimme erinomaiset puhdistustulokset. Harmaavesisuodatin soveltuu niin vähimmäisvaatimustason kuin korotetun vaatimustason alueille. (Harmaa jätevesi = muut kuin käymäläjätevedet) JITA HARMAAVESISUODATTIMEN EDUT: Vähäinen tilantarve Tulo ja lähtöputken korkeusero vain 90 cm Vähäinen huoltotarve (turpeen vaihto > 5 vuoden välein) Helppo ja nopea asentaa Voidaan toteuttaa myös maanpäällisenä versiona pumppukaivon avulla. TEKNISET TIEDOT: Tuotenumero: Korotusosa, tuotenumero: Mitat: Korkeus korotusosalla: Tuloputken korkeus: Poistoputken korkeus: pituus: 2400 mm leveys: 1400 mm korkeus: 1300 mm 1605 mm Tilavuus: 2 m³ 950 mm (säiliön alareunasta) 50 mm (säiliön alareunasta) Paino: Materiaali: 200 kg Polyeteeni Suodatinmateriaali / Tilavuus: Suodatinturve, 2 m³ Suodatinturpeen vaihtoväli: Min. 5 vuotta Erillisen sakokaivon tyhjennys: 1-2 kertaa vuodessa (käytöstä riippuen) Tulo/poistoputken koko: Mitoitusohje: Mallisuojaus: Ulkomitta 110 mm Max. 7 henkeä, max. 750 l/vrk Pat. pend

4 JITA KOMBI KÄSITTELYVAIHTOEHDOT: 1. JITA KOMBI + HARMAAVESISUODATIN NRO Sakokaivon jälkeen harmaat vedet voidaan käsitellä Jita Harmaavesisuodattimessa. Suodatin on paras vaihtoehto kohteissa, joissa pohjavesi on lähellä maanpintaa tai asennusolosuhteet ovat muutoin hankalat. Mikäli tontilla ei ole tarpeeksi kaatoa, voidaan toteuttaa poistopumppaus erillisellä pumppukaivolla. Erikoisturpeen vaihtoväli 5-10 vuotta. 6 M 3 M 2. JITA KOMBI + MAASUODATUS NRO linjainen maasuodatuskenttä rakennetaan suoraan Kombin perään, saman levyiseen kaivantoon. Kun käytetään paketin mukana tulevia imeytysputkia (pituus 7,2 m / putkilinja), maasuodattimen pinta-alaksi muodostuu 28 m². Se riittää helposti suurellekin taloudelle. Koko järjestelmä vaati tilaa ainoastaan 12 x 4,2 m! 12 M 4,2 M

5 JITA KOMBI KÄSITTELYVAIHTOEHDOT: 3. JITA KOMBI + IMEYTYSPUTKISTO NRO Mikäli perusmaa on imeytykseen soveltuvaa (Ltar >20 l/m²), voidaan Kombin perään asentaa suoraan Jita Imeytysputkisto. 13,2 M 4. JITA KOMBI + INDRÄN NRO Indrän moduleilla (6 kpl) voidaan harmaiden vesien käsittely toteuttaa suoraan sakosäiliön jälkeen. Tilantarve vain 4,2 m x 6,0 m ja yläja alaputkien korkeusero on vain 90cm. 6 M 4,2 M

6 TARVIKKEET ANKKUROINTIKANGAS NRO Ankkurointikangas 2,5 m x 9,05 m MYYDÄÄN ERIKSEEN SORA, MURSKE, HIEKKA TAI KIVETÖN KAIVUUMAA KAIVANNON REUNA KALTEVUUS MAALAJIN MUKAAN ANKKUROINTIKANGAS 2,5 X 9,05 m SALAOJITUS TARVITTAESSA LANGATON TÄYTTYMISHÄLYTIN + ANTURI NRO Tank-Check välikaapelia säiliöltä rakennukselle ei tarvita helppo ja edullinen asentaa vaikka itse HÄLYTIN SISÄLTYY KOMBI-SÄILIÖTOIMITUKSEEN JÄLLEENMYYJÄ: JITA OY PL Virrat Puh. (03) Fax (03) info@jita.fi Toteutus: HD Markkinointi 6/2014
