AQUATRON ASENNUS- JA KÄYTTÖOHJEET

Koko: px

Aloita esitys sivulta:

Download "AQUATRON ASENNUS- JA KÄYTTÖOHJEET"

Pertti Melasniemi
9 vuotta sitten
Katselukertoja:

1 AQUATRON ASENNUS- JA KÄYTTÖOHJEET 1. ASENNUKSEEN HANKITTAVAT TARVIKKEET Seuraavat tarvikkeet tarvitaan laitteistotoimituksen lisäksi Aquatron-laitteiston asennukseen: 1.1 Wc-istuin. - 3 L huuhteleva pientalon wc-istuin tai 4/2 L huuhteleva wc-istuin - wc-istuimen asennukseen tarvittavat osat 1.2 Putket. Wc-istuimen liittäminen erotinyksikköön mm putkea tarvittava määrä kulmakappaleineen - 1 kpl 110/75 mm 45 asteen kulmassa T-kappale ilmastoinnin liittämiseksi viemärituuletukseen Ilmastointi yhdysputkesta katolle - 75 mm putkea ja kulmakappaleita tarpeen mukaan yhdysputkesta katolle - 1 kpl 75 mm putkihattu (hyönteisverkolla) - eristys kylmissä tiloissa johdetun putken osalta - katon läpivienti 75 mm putkelle Kompostointiyksikön ja erotinyksikön liittäminen uv-yksikköön - 50 mm putkea tarpeen mukaan 1.3 Muuta mm solumuovilevy kompostointiyksikön alle - puuhaketta ja kompostirouhetta - maadoitettu 230 V sähköliitäntä (jos uv-yksikkö liitetään laitteistoon) tel fax info@raita.com 2. ASENNUS 2.1 Kompostointiyksikön asennus. Rakenna kompostointiyksikölle alusta. Jalustan päälle asennetaan 50 mm solumuovilevy tai vastaava eristeeksi. Kompostointiyksikkö sijoitetaan mielellään lämmitettyyn tilaan (min. 15 astetta), jotta kompostointi toimii myös talvella tai eristetään (esim. lasivillalla) ja varustetaan lämmityselementillä. Huolehdi riittävästä ulkoilman saannista kompostitilaan asentamalla ilmaventtiili tilan lattiatasoon. Ilma poistuu AQUATRON kompostointiyksikön kautta tuuletusta pitkin katolle. "Harmaa vesi" viemäröinti tuuletetaan normaalisti omalla tuuletusputkellaan rakennuksen katolle. 2.2 Erotinyksikön asennus. Erotinyksikkö asennetaan suoraan kompostointiyksikön päälle ja neste johdetaan taakse. Liitä erotinyksikköön tuloputki 100 mm wc-istuimelta ja lähtevä 50 mm putki. HUOM! Varo kiertämästä erotinyksikön yläosaa, koska langat voivat mennä ristiin. 2.3 Uv-yksikön tai typenpoisto-yksikön asennus. Yksikkö asennetaan rakennettavien tukien tai alustan päälle. Siihen liitetään nesteputki 50 mm kompostointiyksiköstä sekä toimituksessa mukana tuleva vesilukko. Purkupää liitetään pesuja huuhteluvesien viemäriin. Yksikkö liitetään maadoitettuun 230 V:n pistorasiaan. VAROITUS! UV-säteily on vaarallista. Suojaa silmäsi ja ihosi UV-säteilyltä. AQUATRON-laitteeseen soveltuvat uv-loisteputket: Philips TUV 15 Osram HNS Sylvania G15T8 2.4 Putkiston asennus. Wc-istuimen ja erotinyksikön välissä käytetään 110 mm:n viemäriputkea. Erotinyksikköön liitetään 110x15 asteen kulma jolla säädetään erotinyksikköön tulevan putken kaltevuus (5 astetta viimeisen metrin matkalla).

Wc-istuimen liittäminen erotinyksikköön - 110 mm putkea tarvittava määrä kulmakappaleineen - 1 kpl 110/75 mm 45 asteen kulmassa T-kappale ilmastoinnin liittämiseksi viemärituuletukseen Ilmastointi

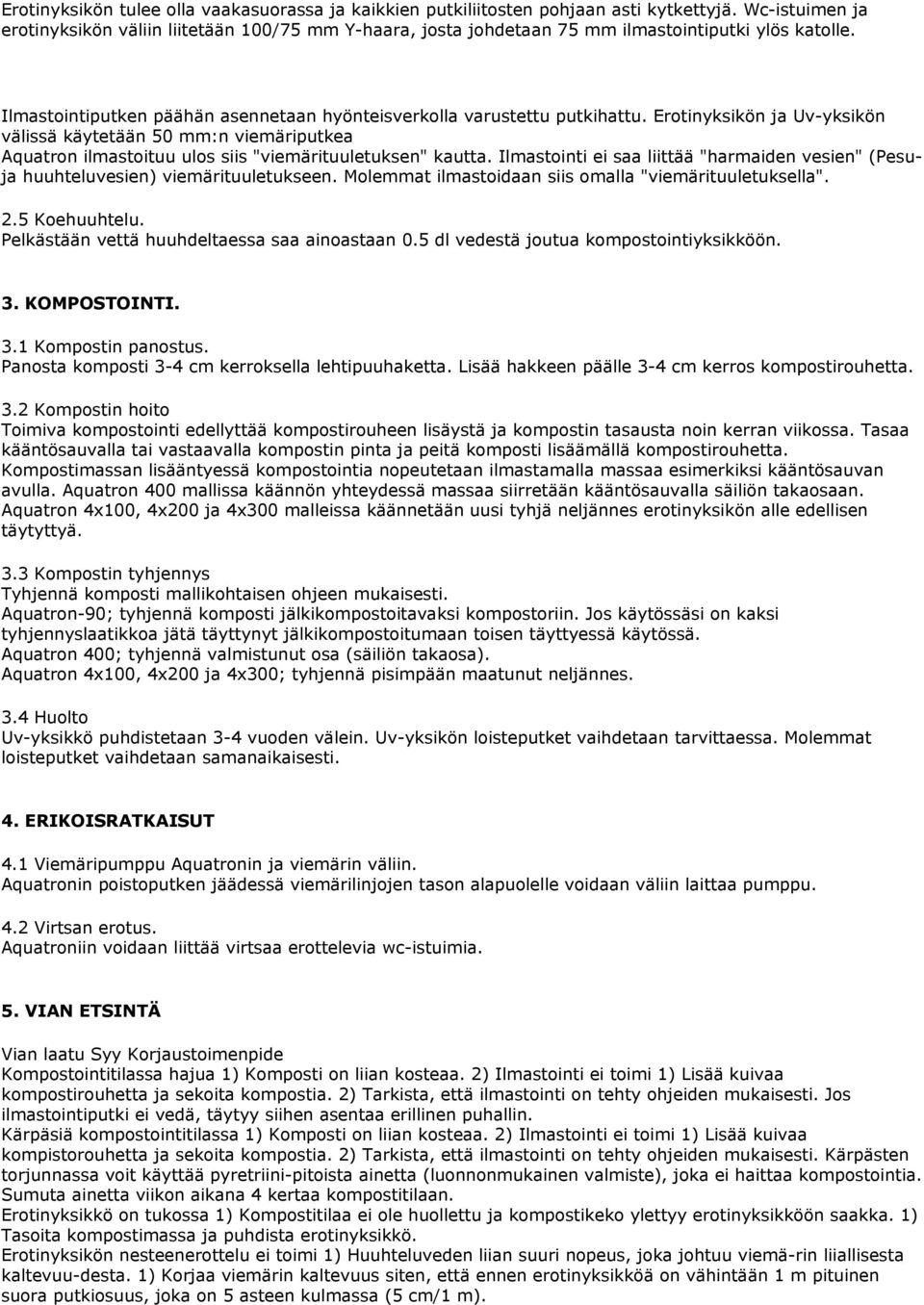

2 Erotinyksikön tulee olla vaakasuorassa ja kaikkien putkiliitosten pohjaan asti kytkettyjä. Wc-istuimen ja erotinyksikön väliin liitetään 100/75 mm Y-haara, josta johdetaan 75 mm ilmastointiputki ylös katolle. Ilmastointiputken päähän asennetaan hyönteisverkolla varustettu putkihattu. Erotinyksikön ja Uv-yksikön välissä käytetään 50 mm:n viemäriputkea Aquatron ilmastoituu ulos siis "viemärituuletuksen" kautta. Ilmastointi ei saa liittää "harmaiden vesien" (Pesuja huuhteluvesien) viemärituuletukseen. Molemmat ilmastoidaan siis omalla "viemärituuletuksella". 2.5 Koehuuhtelu. Pelkästään vettä huuhdeltaessa saa ainoastaan 0.5 dl vedestä joutua kompostointiyksikköön. 3. KOMPOSTOINTI. 3.1 Kompostin panostus. Panosta komposti 3-4 cm kerroksella lehtipuuhaketta. Lisää hakkeen päälle 3-4 cm kerros kompostirouhetta. 3.2 Kompostin hoito Toimiva kompostointi edellyttää kompostirouheen lisäystä ja kompostin tasausta noin kerran viikossa. Tasaa kääntösauvalla tai vastaavalla kompostin pinta ja peitä komposti lisäämällä kompostirouhetta. Kompostimassan lisääntyessä kompostointia nopeutetaan ilmastamalla massaa esimerkiksi kääntösauvan avulla. Aquatron 400 mallissa käännön yhteydessä massaa siirretään kääntösauvalla säiliön takaosaan. Aquatron 4x100, 4x200 ja 4x300 malleissa käännetään uusi tyhjä neljännes erotinyksikön alle edellisen täytyttyä. 3.3 Kompostin tyhjennys Tyhjennä komposti mallikohtaisen ohjeen mukaisesti. Aquatron-90; tyhjennä komposti jälkikompostoitavaksi kompostoriin. Jos käytössäsi on kaksi tyhjennyslaatikkoa jätä täyttynyt jälkikompostoitumaan toisen täyttyessä käytössä. Aquatron 400; tyhjennä valmistunut osa (säiliön takaosa). Aquatron 4x100, 4x200 ja 4x300; tyhjennä pisimpään maatunut neljännes. 3.4 Huolto Uv-yksikkö puhdistetaan 3-4 vuoden välein. Uv-yksikön loisteputket vaihdetaan tarvittaessa. Molemmat loisteputket vaihdetaan samanaikaisesti. 4. ERIKOISRATKAISUT 4.1 Viemäripumppu Aquatronin ja viemärin väliin. Aquatronin poistoputken jäädessä viemärilinjojen tason alapuolelle voidaan väliin laittaa pumppu. 4.2 Virtsan erotus. Aquatroniin voidaan liittää virtsaa erottelevia wc-istuimia. 5. VIAN ETSINTÄ Vian laatu Syy Korjaustoimenpide Kompostointitilassa hajua 1) Komposti on liian kosteaa. 2) Ilmastointi ei toimi 1) Lisää kuivaa kompostirouhetta ja sekoita kompostia. 2) Tarkista, että ilmastointi on tehty ohjeiden mukaisesti. Jos ilmastointiputki ei vedä, täytyy siihen asentaa erillinen puhallin. Kärpäsiä kompostointitilassa 1) Komposti on liian kosteaa. 2) Ilmastointi ei toimi 1) Lisää kuivaa kompistorouhetta ja sekoita kompostia. 2) Tarkista, että ilmastointi on tehty ohjeiden mukaisesti. Kärpästen torjunnassa voit käyttää pyretriini-pitoista ainetta (luonnonmukainen valmiste), joka ei haittaa kompostointia. Sumuta ainetta viikon aikana 4 kertaa kompostitilaan. Erotinyksikkö on tukossa 1) Kompostitilaa ei ole huollettu ja kompostikeko ylettyy erotinyksikköön saakka. 1) Tasoita kompostimassa ja puhdista erotinyksikkö. Erotinyksikön nesteenerottelu ei toimi 1) Huuhteluveden liian suuri nopeus, joka johtuu viemä-rin liiallisesta kaltevuu-desta. 1) Korjaa viemärin kaltevuus siten, että ennen erotinyksikköä on vähintään 1 m pituinen suora putkiosuus, joka on 5 asteen kulmassa (5 cm/1 m).

Erotinyksikön ja Uv-yksikön välissä käytetään 50 mm:n viemäriputkea Aquatron ilmastoituu ulos siis "viemärituuletuksen" kautta.

3 AQUATRON 90

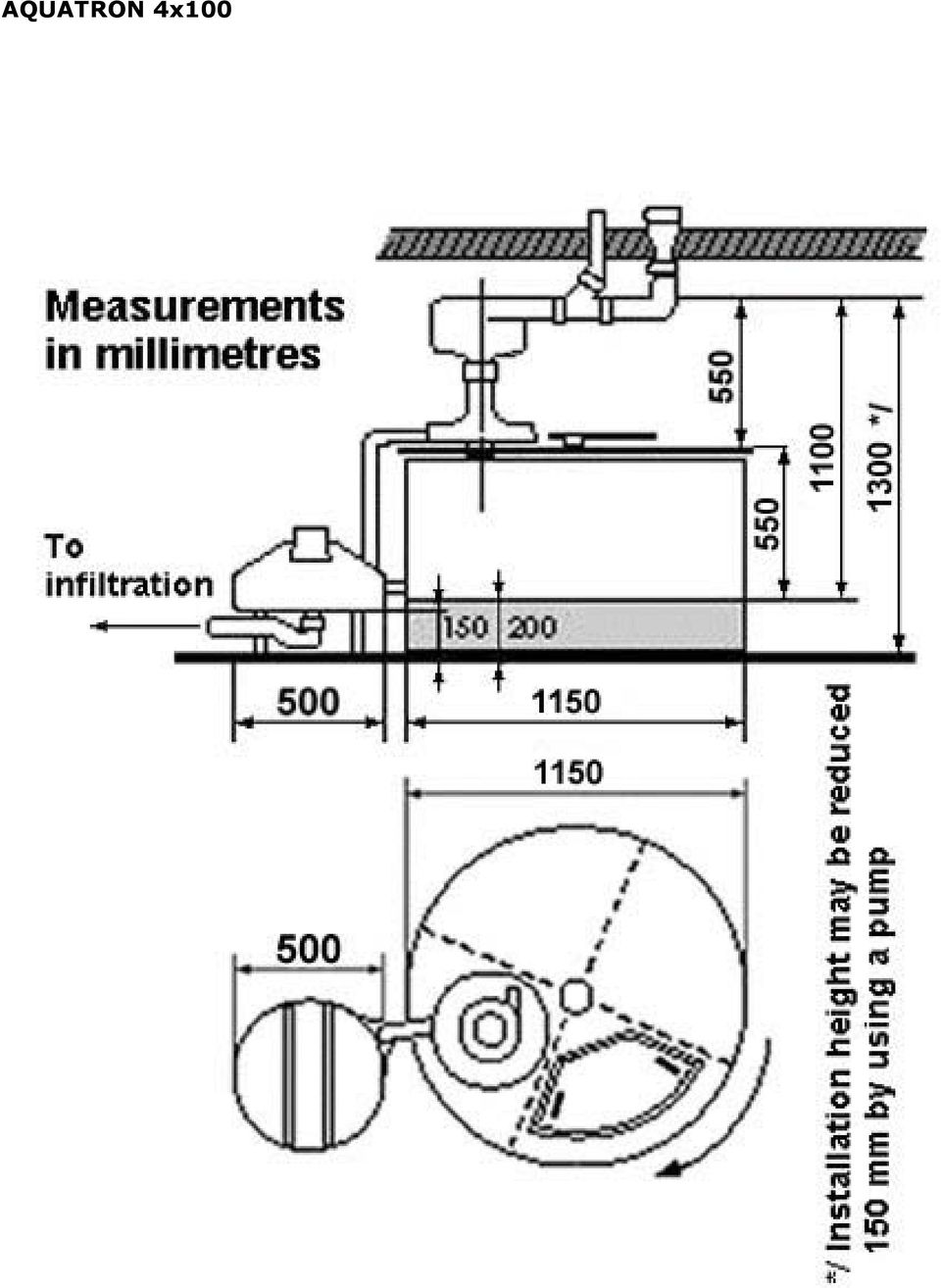

4 AQUATRON 4x100

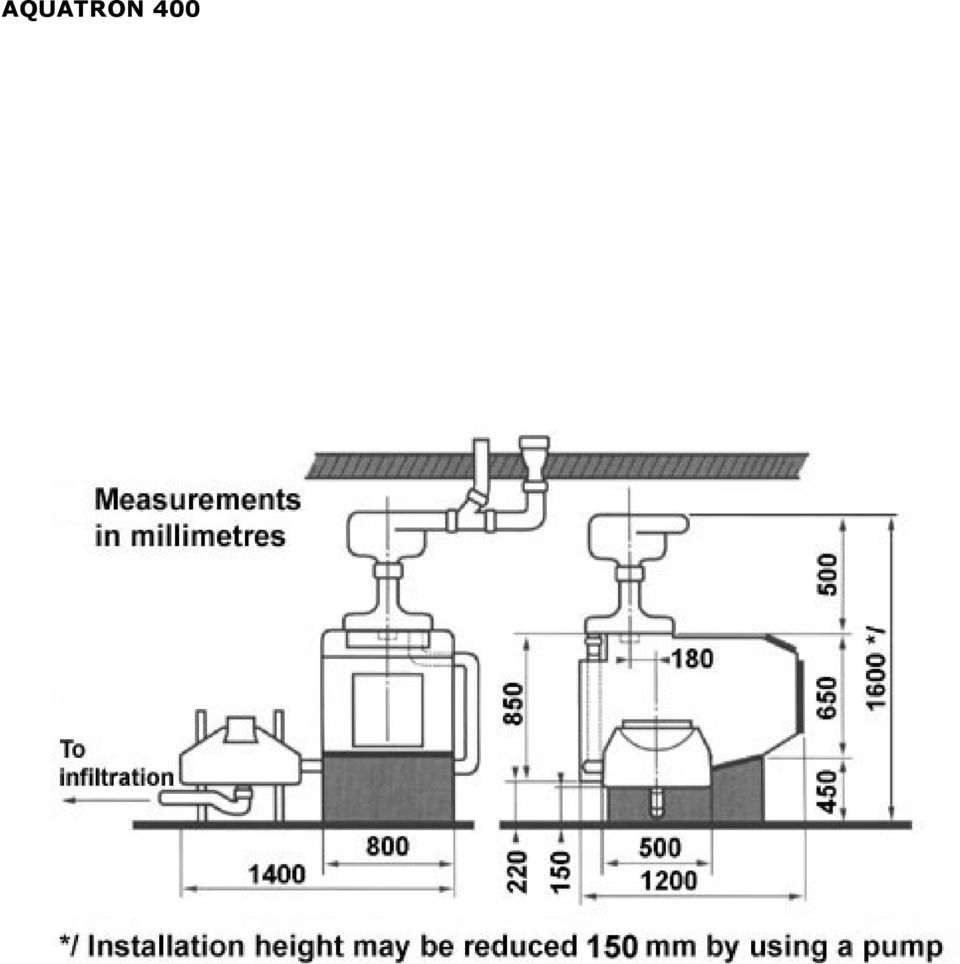

5 AQUATRON 400

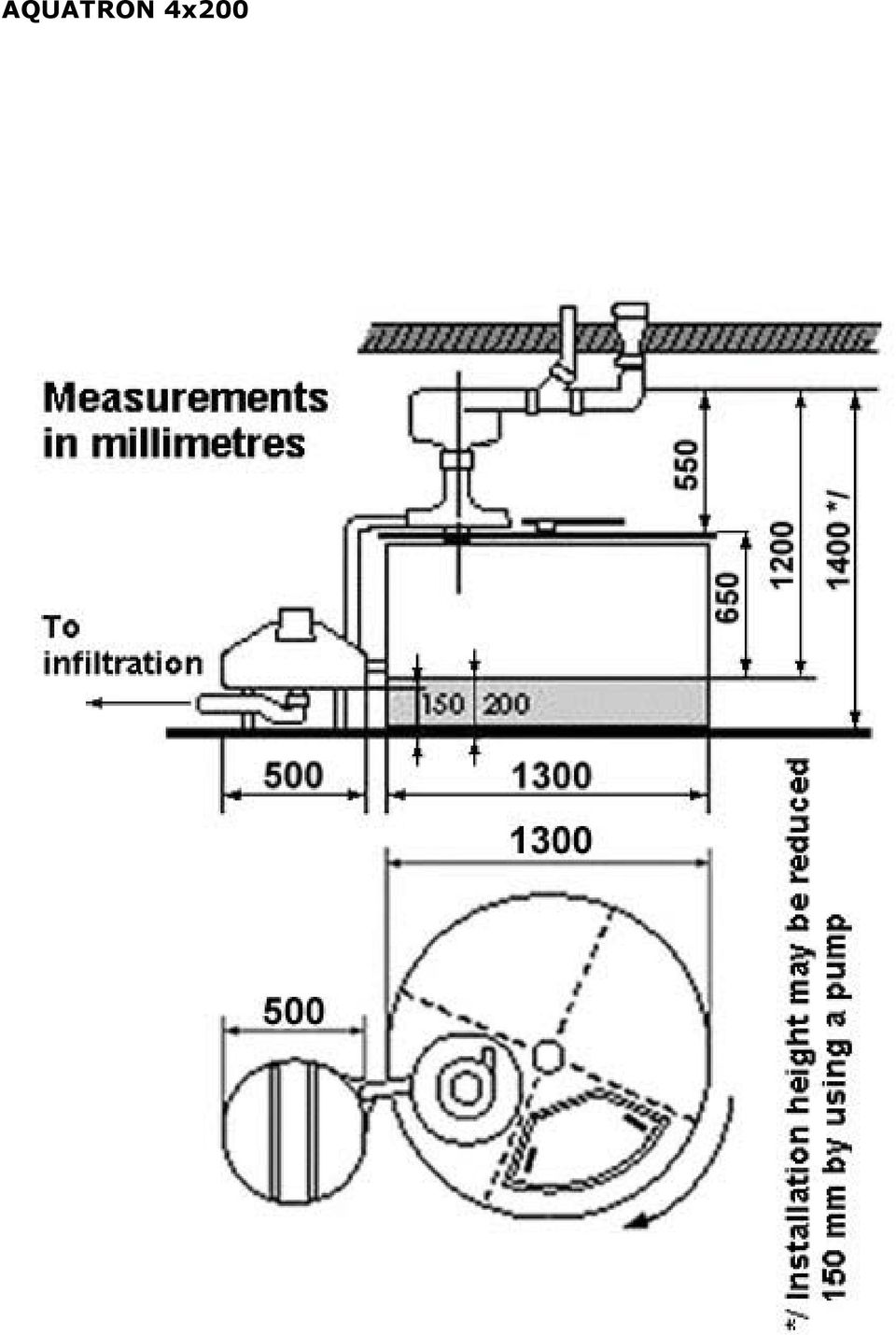

6 AQUATRON 4x200

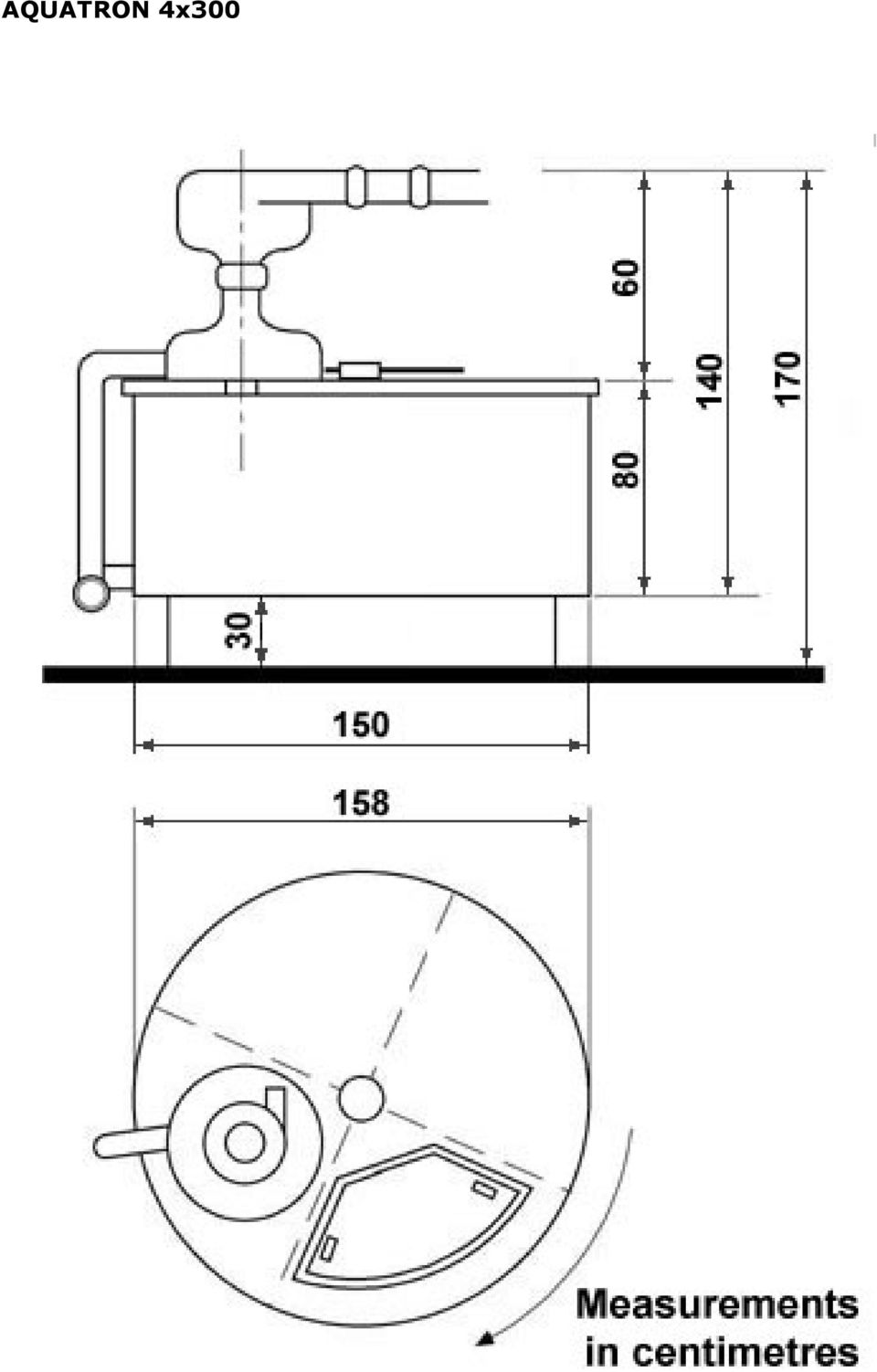

7 AQUATRON 4x300

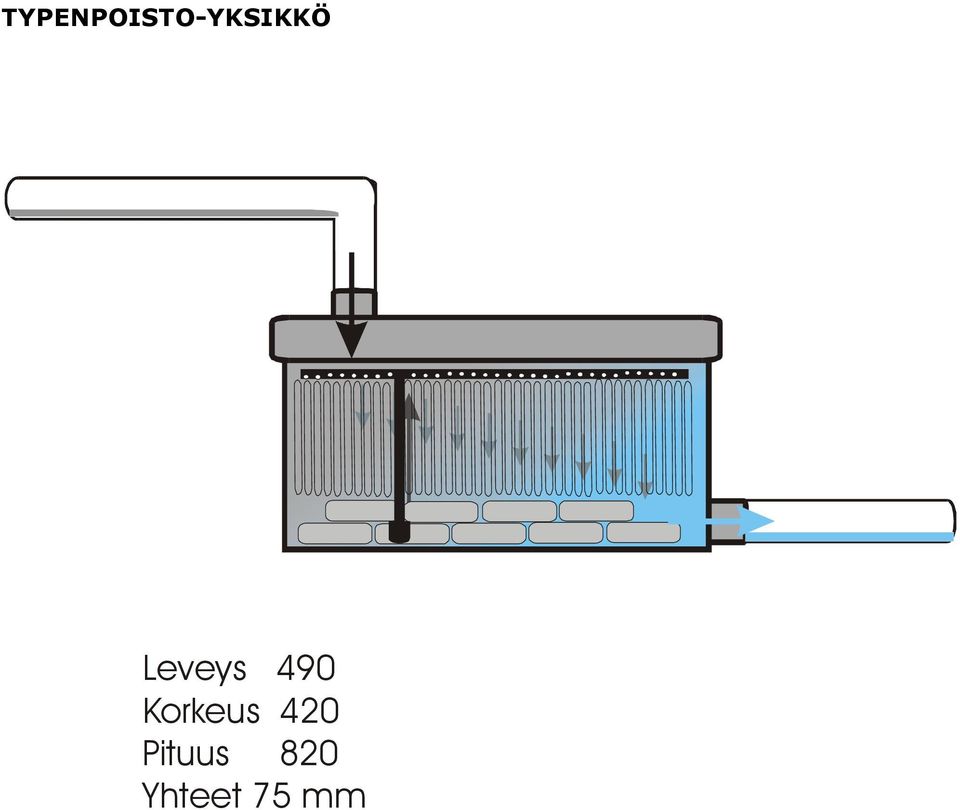

8 TYPENPOISTO-YKSIKKÖ Leveys 490 Korkeus 420 Pituus 820 Yhteet 75 mm
