1 VALTIONEUVOSTON VOIMAAN TULLEEN ASETUKSEN N:o 542/2003 MUKAINEN SUUNNITELMA Talousjätevesien käsittelystä vesihuoltolaitosten viemäriverkostojen ulkopuolisilla alueilla KIINTEISTÖTUNNUS : KAUPUNGINOSA / KYLÄ: TILAN NIMI: SELVITYSVELVOLLINEN : SELVITYKSEN LAATIJA : Luvia CW Solutions Oy (Asetuksen mukaan tämä suunnitelma on säilytettävä kiinteistöllä ja se on pyydettäessä esitettävä valvontaviranomaiselle. VnA 542 / 2003, 6 ja 7 )

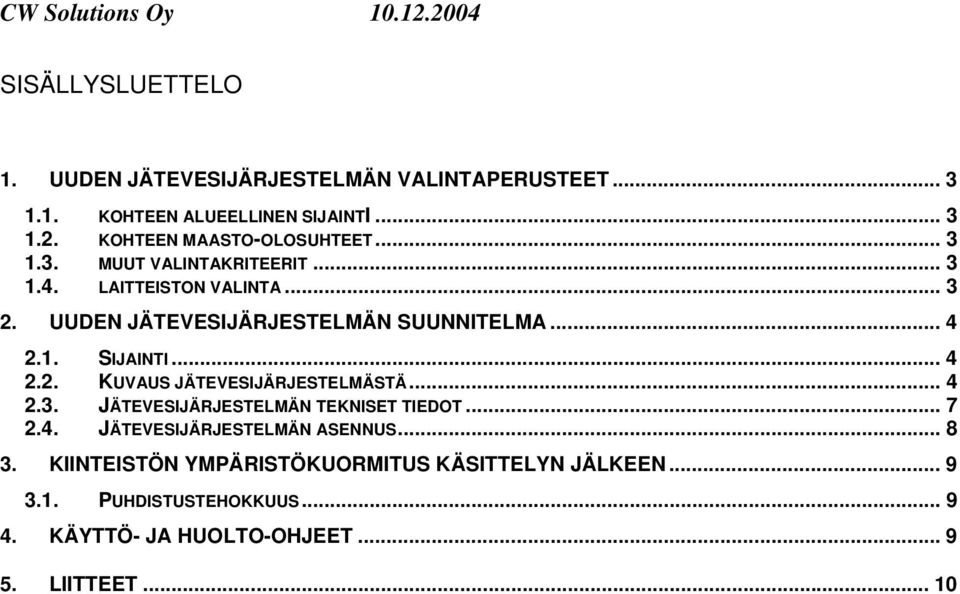

2 SISÄLLYSLUETTELO 1. UUDEN JÄTEVESIJÄRJESTELMÄN VALINTAPERUSTEET KOHTEEN ALUEELLINEN SIJAINTI KOHTEEN MAASTO-OLOSUHTEET MUUT VALINTAKRITEERIT LAITTEISTON VALINTA UUDEN JÄTEVESIJÄRJESTELMÄN SUUNNITELMA SIJAINTI KUVAUS JÄTEVESIJÄRJESTELMÄSTÄ JÄTEVESIJÄRJESTELMÄN TEKNISET TIEDOT JÄTEVESIJÄRJESTELMÄN ASENNUS KIINTEISTÖN YMPÄRISTÖKUORMITUS KÄSITTELYN JÄLKEEN PUHDISTUSTEHOKKUUS KÄYTTÖ- JA HUOLTO-OHJEET LIITTEET... 10

3 1. UUDEN JÄTEVESIJÄRJESTELMÄN VALINTAPERUSTEET 1.1. KOHTEEN ALUEELLINEN SIJAINTI Kohde sijaitsee Luvian kunnan alueella Selkämeren rannalla, jonne ei ole suunniteltu viemäriverkkoa lähitulevaisuudessa harvan asutuksen ja pitkien etäisyyksien vuoksi. Tästä syystä kohde tarvitsee itsenäisen jätevedenkäsittelyjärjestelmän KOHTEEN MAASTO-OLOSUHTEET Kohde sijaitsee kivisellä ja karikkoisella mäellä meren rannalla ja tontti rajoittuu naapuritontteihin sekä tiestöön. Asuinrakennus sijaitsee tontin korkeimmalla kohdalla ja saunarakennus on meren rannalla tontin alimmassa kohdassa MUUT VALINTAKRITEERIT Kohde on käytössä vapaa-ajan asuntona 5-6 kuukautta vuodessa. Asuinrakennukseen on suunnitteilla laajennus, jolloin on tarkoitus rakentaa vesi-wc. Uuteen järjestelmään käsiteltäväksi tulevat asuinrakennuksen kaikki jätevedet. Saunarakennuksen jätevesille suositellaan erillistä käsittelyä kohteen maasto-olosuhteiden ja maaperän vuoksi. Lisäksi kohde sijaitsee rantakaava-alueella. Luvian kunnalla ei ole kohteeseen alueellisia erillismääräyksiä eikä myöskään helpotuksia puhdistusvaatimuksiin LAITTEISTON VALINTA Asuinrakennuksen kaikki jätevedet voidaan käsitellä yhteisesti panospuhdistamolla, jossa on saostuskemikaalin annostusjärjestelmä varmistamassa fosforin ja kiintoaineen poiston tehokkuuden. Kohteen tontin maasto-olosuhteet, maaperän laatu sekä käytettävän alueen rajallisuus eivät mahdollista maaperäkäsittelyn (maasuodatuskenttä) sijoitusta tontille. Saunarakennuksen pesujätevesille paras ratkaisumenetelmä on saunakaivokäsittely, koska saunassa on vesijohdosta huolimatta käytännössä kantovesi perustuen lämpimän veden lämmitykseen padalla (50 litraa) ja pesuvesien saavi-/ämpärikäsittelyyn. Vaihtoehtoisena ratkaisuna saunavesien käsittelylle on pumppukaivo, jolla saunavedet siirretään kevät-, kesä- ja syksyaikaan pintaviemäröinnillä panospuhdistamoon. Talviaikaan viemärilinja ja pumppukaivo tyhjennetään ja poistetaan käytöstä. Yllämainitusta sekä arvioituihin kuormitusarvoihin perustuen kohteeseen suunnitellaan panospuhdistamo ja saunakaivo. Kohteen jätevesien käsittelyyn riittää viidelle hengelle mitoitettu panospuhdistamo (750 l/d), jolla saavutetaan Vn:n asetuksen mukainen puhdistustulos.

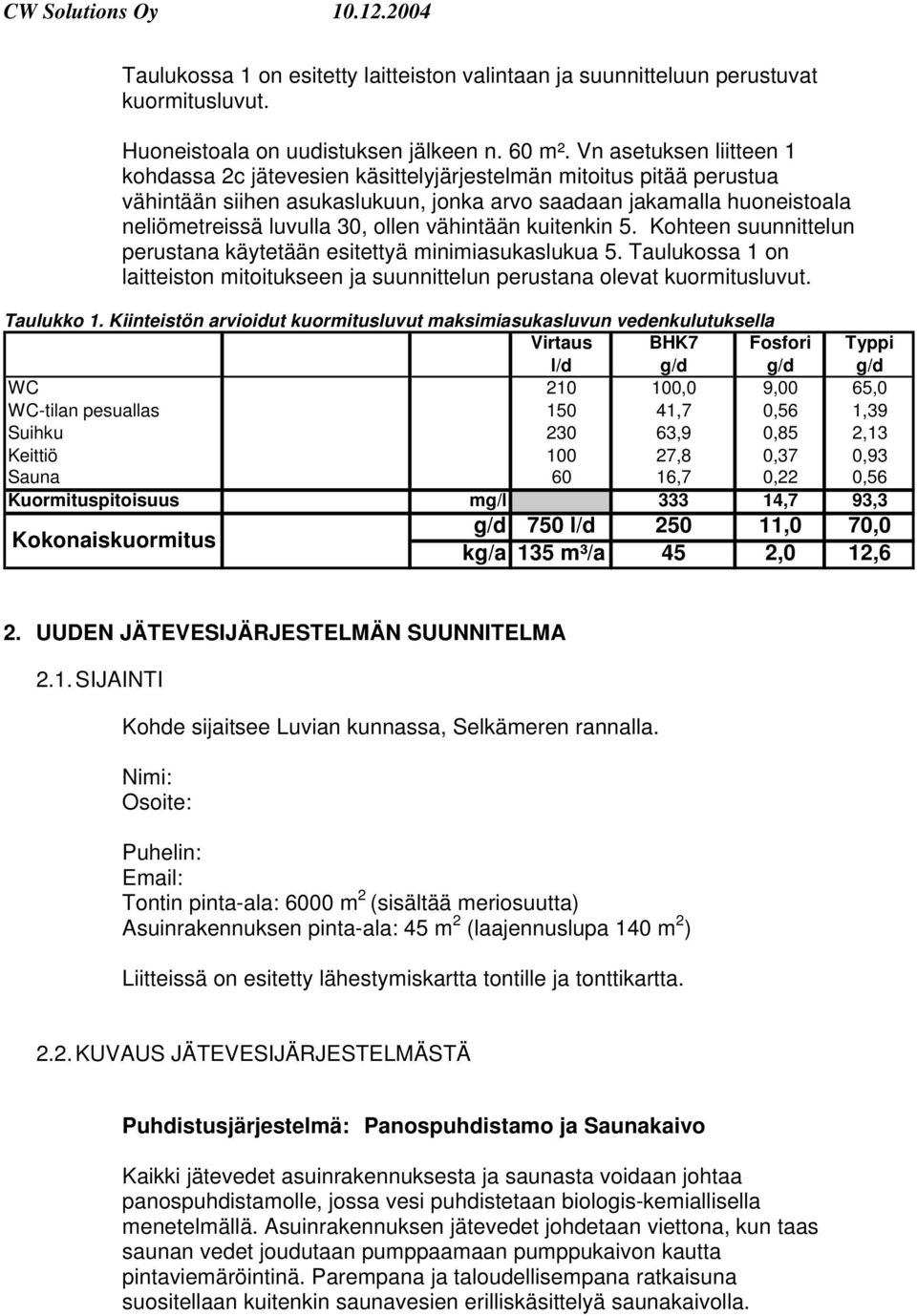

4 Taulukossa 1 on esitetty laitteiston valintaan ja suunnitteluun perustuvat kuormitusluvut. Huoneistoala on uudistuksen jälkeen n. 60 m². Vn asetuksen liitteen 1 kohdassa 2c jätevesien käsittelyjärjestelmän mitoitus pitää perustua vähintään siihen asukaslukuun, jonka arvo saadaan jakamalla huoneistoala neliömetreissä luvulla 30, ollen vähintään kuitenkin 5. Kohteen suunnittelun perustana käytetään esitettyä minimiasukaslukua 5. Taulukossa 1 on laitteiston mitoitukseen ja suunnittelun perustana olevat kuormitusluvut. Taulukko 1. Kiinteistön arvioidut kuormitusluvut maksimiasukasluvun vedenkulutuksella Virtaus BHK7 Fosfori Typpi l/d g/d g/d g/d WC ,0 9,00 65,0 WC-tilan pesuallas ,7 0,56 1,39 Suihku ,9 0,85 2,13 Keittiö ,8 0,37 0,93 Sauna 60 16,7 0,22 0,56 Kuormituspitoisuus mg/l ,7 93,3 Kokonaiskuormitus g/d 750 l/d ,0 70,0 kg/a 135 m³/a 45 2,0 12,6 2. UUDEN JÄTEVESIJÄRJESTELMÄN SUUNNITELMA 2.1. SIJAINTI Kohde sijaitsee Luvian kunnassa, Selkämeren rannalla. Nimi: Osoite: Puhelin: Tontin pinta-ala: 6000 m 2 (sisältää meriosuutta) Asuinrakennuksen pinta-ala: 45 m 2 (laajennuslupa 140 m 2 ) Liitteissä on esitetty lähestymiskartta tontille ja tonttikartta KUVAUS JÄTEVESIJÄRJESTELMÄSTÄ Puhdistusjärjestelmä: Panospuhdistamo ja Saunakaivo Kaikki jätevedet asuinrakennuksesta ja saunasta voidaan johtaa panospuhdistamolle, jossa vesi puhdistetaan biologis-kemiallisella menetelmällä. Asuinrakennuksen jätevedet johdetaan viettona, kun taas saunan vedet joudutaan pumppaamaan pumppukaivon kautta pintaviemäröintinä. Parempana ja taloudellisempana ratkaisuna suositellaan kuitenkin saunavesien erilliskäsittelyä saunakaivolla.

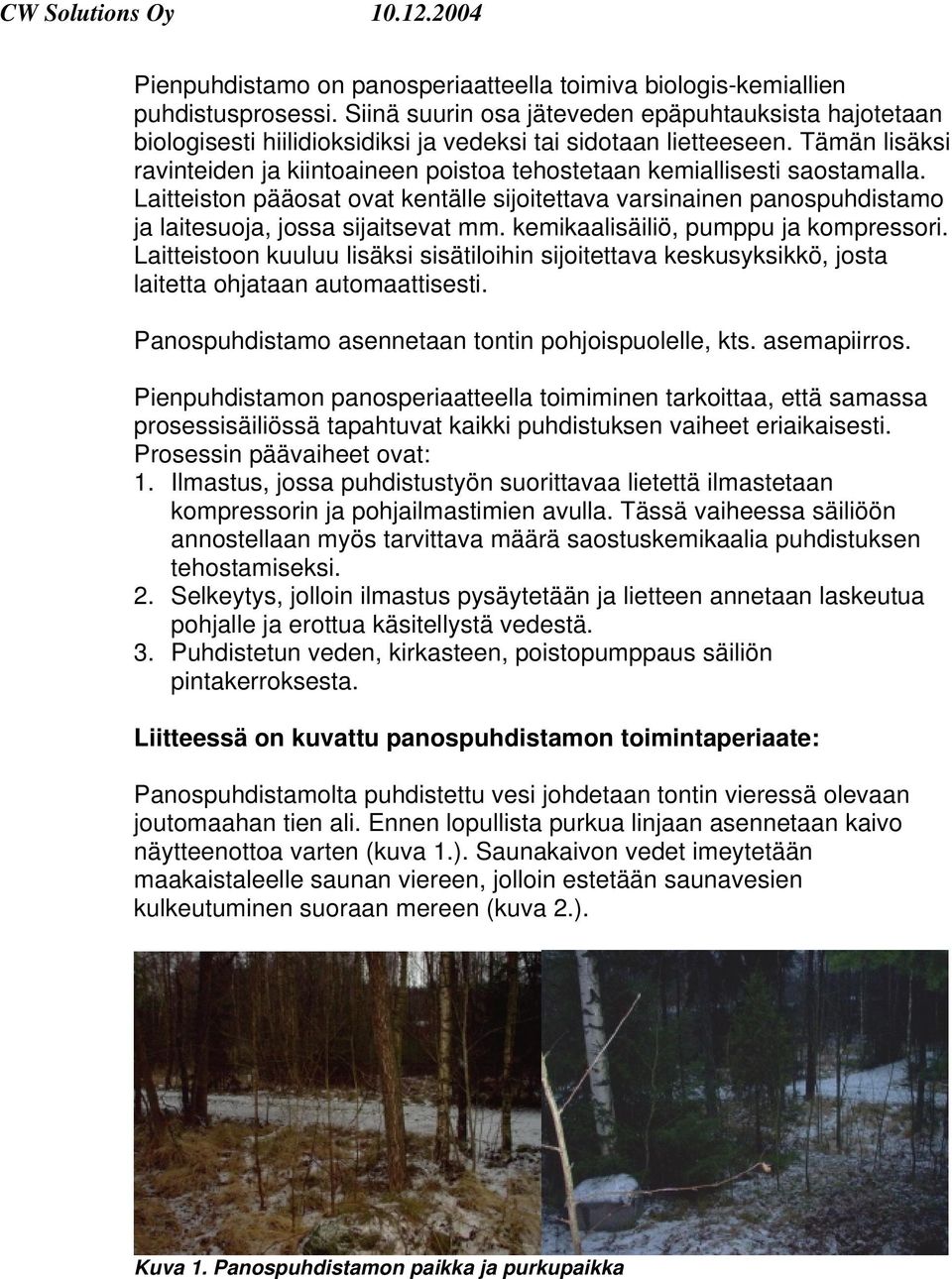

5 Pienpuhdistamo on panosperiaatteella toimiva biologis-kemiallien puhdistusprosessi. Siinä suurin osa jäteveden epäpuhtauksista hajotetaan biologisesti hiilidioksidiksi ja vedeksi tai sidotaan lietteeseen. Tämän lisäksi ravinteiden ja kiintoaineen poistoa tehostetaan kemiallisesti saostamalla. Laitteiston pääosat ovat kentälle sijoitettava varsinainen panospuhdistamo ja laitesuoja, jossa sijaitsevat mm. kemikaalisäiliö, pumppu ja kompressori. Laitteistoon kuuluu lisäksi sisätiloihin sijoitettava keskusyksikkö, josta laitetta ohjataan automaattisesti. Panospuhdistamo asennetaan tontin pohjoispuolelle, kts. asemapiirros. Pienpuhdistamon panosperiaatteella toimiminen tarkoittaa, että samassa prosessisäiliössä tapahtuvat kaikki puhdistuksen vaiheet eriaikaisesti. Prosessin päävaiheet ovat: 1. Ilmastus, jossa puhdistustyön suorittavaa lietettä ilmastetaan kompressorin ja pohjailmastimien avulla. Tässä vaiheessa säiliöön annostellaan myös tarvittava määrä saostuskemikaalia puhdistuksen tehostamiseksi. 2. Selkeytys, jolloin ilmastus pysäytetään ja lietteen annetaan laskeutua pohjalle ja erottua käsitellystä vedestä. 3. Puhdistetun veden, kirkasteen, poistopumppaus säiliön pintakerroksesta. Liitteessä on kuvattu panospuhdistamon toimintaperiaate: Panospuhdistamolta puhdistettu vesi johdetaan tontin vieressä olevaan joutomaahan tien ali. Ennen lopullista purkua linjaan asennetaan kaivo näytteenottoa varten (kuva 1.). Saunakaivon vedet imeytetään maakaistaleelle saunan viereen, jolloin estetään saunavesien kulkeutuminen suoraan mereen (kuva 2.). Kuva 1. Panospuhdistamon paikka ja purkupaikka

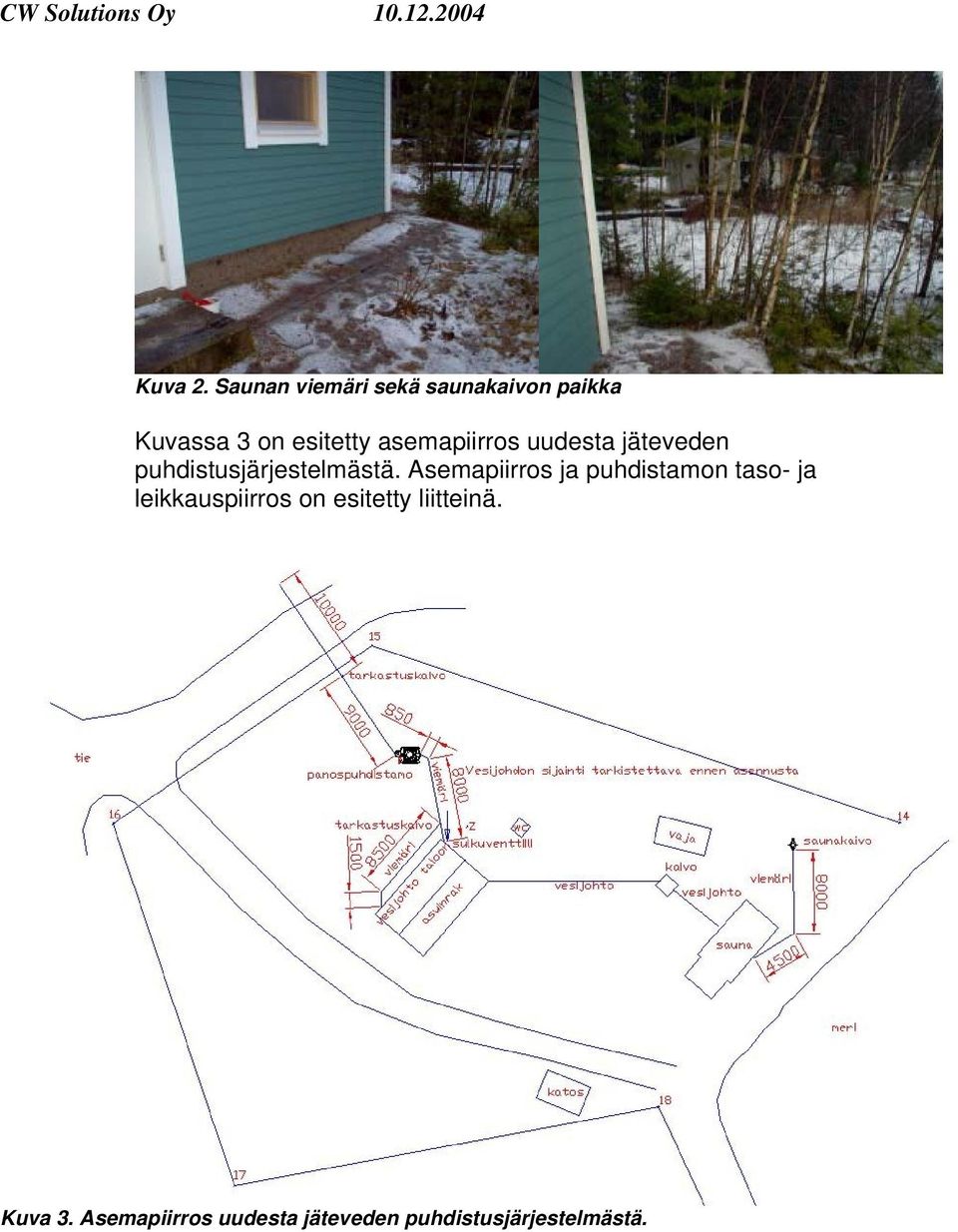

6 Kuva 2. Saunan viemäri sekä saunakaivon paikka Kuvassa 3 on esitetty asemapiirros uudesta jäteveden puhdistusjärjestelmästä. Asemapiirros ja puhdistamon taso- ja leikkauspiirros on esitetty liitteinä. Kuva 3. Asemapiirros uudesta jäteveden puhdistusjärjestelmästä.

7 Taulukossa 2 ja 3 on esitetty jätevesijärjestelmän etäisyydet ja korkeuserot tontilla ja kuvassa 4 on esitetty korkeuspositio 10 m kivijalka. Kuva 4. Kivijalka 10 metriä. Taulukko 2 ja 3. Jätevesijärjestelmän etäisyydet ja korkeuserot. Etäisyys m Korkeusero m Asuinrakennus 0,00 Sokkelin yläreuna 10,00 Saunan etäisyys 21,80 Saunan sokkeli 7,57 asuinrakennuksesta Lähin tie asuinrakennuksesta 20,00 Maanpinta puhdistamon kohdalla 8,24 Puhdistamon etäisyys 8,40 Maanpinta viemärilinjalla 1 m talosta 9,70 asuinrakennuksesta Puhdistamon etäisyys tiestä 12,00 Maanpinta purkulinjalla 6,70 Saunan etäisyys puhdistamosta 28,00 Merenpinta 6,00 (arvio) Rantaviivan etäisyys puhdistamosta Saunan viemärikaivon/-pumpun etäisyys rannasta Purkupaikka asuinrakennuksesta (avo-oja tien toisella puolella) Naapurin asuinrakennus puhdistamosta (arvio) Naapurin asuinrakennus purkupaikasta (arvio) 33,00 Maanpinta saunakaivon kohdalla 7,18 10,00 Tienpinta 6,74 20,00 Joutomaan pinta tien toisella puolella 6,55 50,00 50, JÄTEVESIJÄRJESTELMÄN TEKNISET TIEDOT Jätevesijärjestelmään liittyvien laitteistojen tekniset tiedot on eritelty liitteessä. Jätevesijärjestelmän sisältämät laitteet ja varusteet ovat liitteessä. Taulukossa 4 on lueteltu järjestelmän päälaitteet.

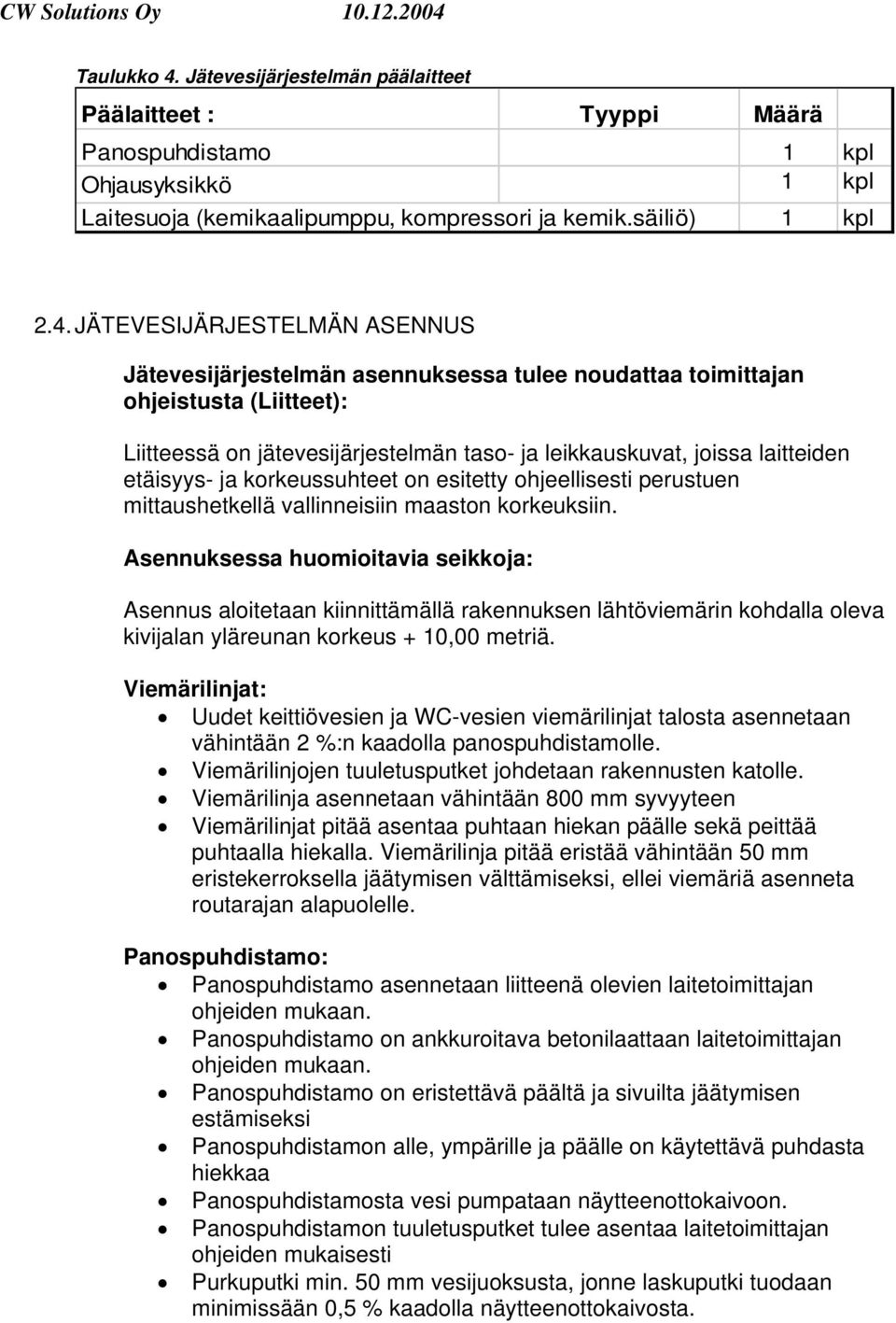

8 Taulukko 4. Jätevesijärjestelmän päälaitteet Päälaitteet : Tyyppi Määrä Panospuhdistamo 1 kpl Ohjausyksikkö 1 kpl Laitesuoja (kemikaalipumppu, kompressori ja kemik.säiliö) 1 kpl 2.4. JÄTEVESIJÄRJESTELMÄN ASENNUS Jätevesijärjestelmän asennuksessa tulee noudattaa toimittajan ohjeistusta (Liitteet): Liitteessä on jätevesijärjestelmän taso- ja leikkauskuvat, joissa laitteiden etäisyys- ja korkeussuhteet on esitetty ohjeellisesti perustuen mittaushetkellä vallinneisiin maaston korkeuksiin. Asennuksessa huomioitavia seikkoja: Asennus aloitetaan kiinnittämällä rakennuksen lähtöviemärin kohdalla oleva kivijalan yläreunan korkeus + 10,00 metriä. Viemärilinjat: Uudet keittiövesien ja WC-vesien viemärilinjat talosta asennetaan vähintään 2 %:n kaadolla panospuhdistamolle. Viemärilinjojen tuuletusputket johdetaan rakennusten katolle. Viemärilinja asennetaan vähintään 800 mm syvyyteen Viemärilinjat pitää asentaa puhtaan hiekan päälle sekä peittää puhtaalla hiekalla. Viemärilinja pitää eristää vähintään 50 mm eristekerroksella jäätymisen välttämiseksi, ellei viemäriä asenneta routarajan alapuolelle. Panospuhdistamo: Panospuhdistamo asennetaan liitteenä olevien laitetoimittajan ohjeiden mukaan. Panospuhdistamo on ankkuroitava betonilaattaan laitetoimittajan ohjeiden mukaan. Panospuhdistamo on eristettävä päältä ja sivuilta jäätymisen estämiseksi Panospuhdistamon alle, ympärille ja päälle on käytettävä puhdasta hiekkaa Panospuhdistamosta vesi pumpataan näytteenottokaivoon. Panospuhdistamon tuuletusputket tulee asentaa laitetoimittajan ohjeiden mukaisesti Purkuputki min. 50 mm vesijuoksusta, jonne laskuputki tuodaan minimissään 0,5 % kaadolla näytteenottokaivosta.

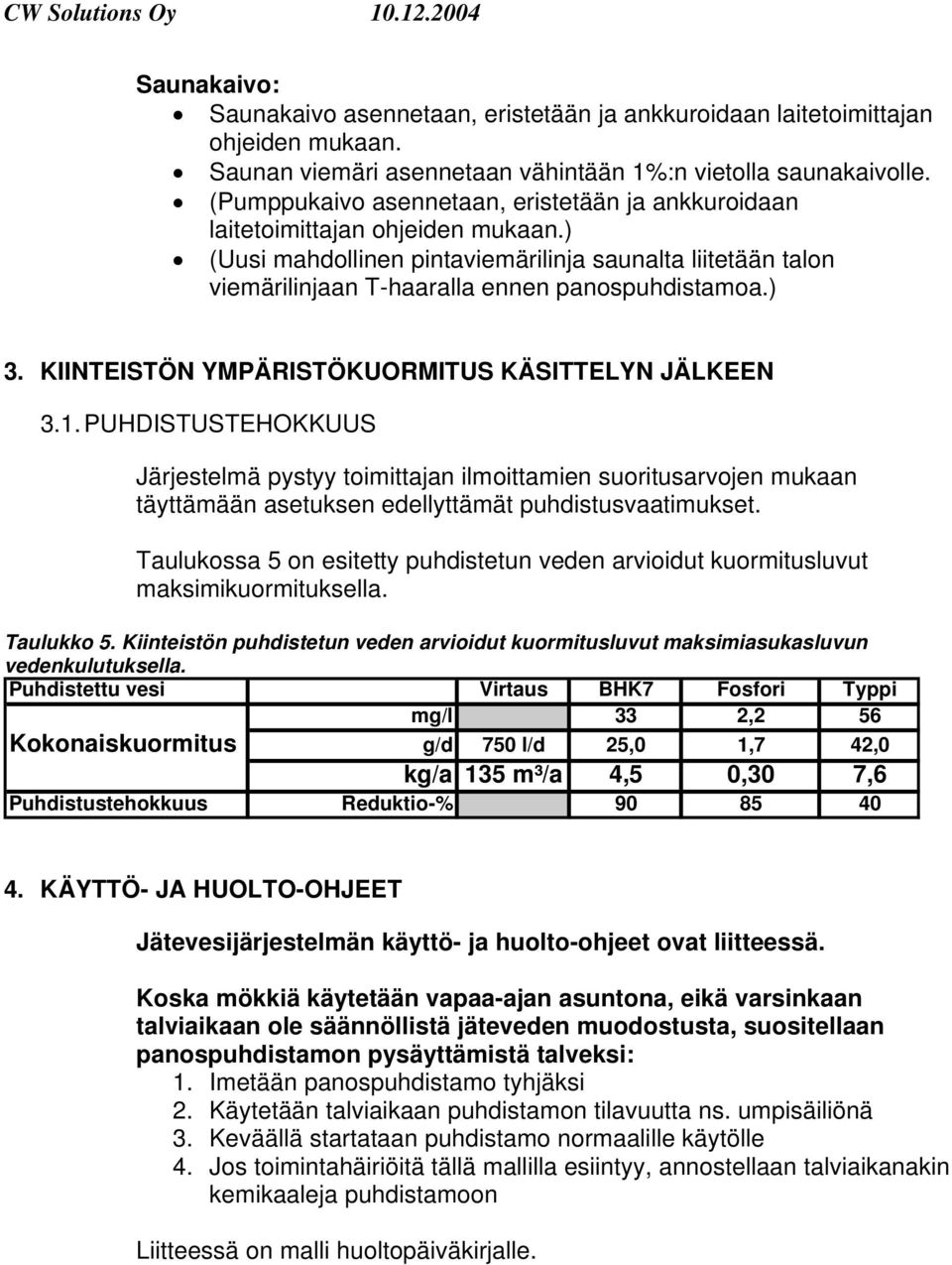

9 Saunakaivo: Saunakaivo asennetaan, eristetään ja ankkuroidaan laitetoimittajan ohjeiden mukaan. Saunan viemäri asennetaan vähintään 1%:n vietolla saunakaivolle. (Pumppukaivo asennetaan, eristetään ja ankkuroidaan laitetoimittajan ohjeiden mukaan.) (Uusi mahdollinen pintaviemärilinja saunalta liitetään talon viemärilinjaan T-haaralla ennen panospuhdistamoa.) 3. KIINTEISTÖN YMPÄRISTÖKUORMITUS KÄSITTELYN JÄLKEEN 3.1. PUHDISTUSTEHOKKUUS Järjestelmä pystyy toimittajan ilmoittamien suoritusarvojen mukaan täyttämään asetuksen edellyttämät puhdistusvaatimukset. Taulukossa 5 on esitetty puhdistetun veden arvioidut kuormitusluvut maksimikuormituksella. Taulukko 5. Kiinteistön puhdistetun veden arvioidut kuormitusluvut maksimiasukasluvun vedenkulutuksella. Puhdistettu vesi Virtaus BHK7 Fosfori Typpi mg/l 33 2,2 56 Kokonaiskuormitus g/d 750 l/d 25,0 1,7 42,0 kg/a 135 m³/a 4,5 0,30 7,6 Puhdistustehokkuus Reduktio-% KÄYTTÖ- JA HUOLTO-OHJEET Jätevesijärjestelmän käyttö- ja huolto-ohjeet ovat liitteessä. Koska mökkiä käytetään vapaa-ajan asuntona, eikä varsinkaan talviaikaan ole säännöllistä jäteveden muodostusta, suositellaan panospuhdistamon pysäyttämistä talveksi: 1. Imetään panospuhdistamo tyhjäksi 2. Käytetään talviaikaan puhdistamon tilavuutta ns. umpisäiliönä 3. Keväällä startataan puhdistamo normaalille käytölle 4. Jos toimintahäiriöitä tällä mallilla esiintyy, annostellaan talviaikanakin kemikaaleja puhdistamoon Liitteessä on malli huoltopäiväkirjalle.

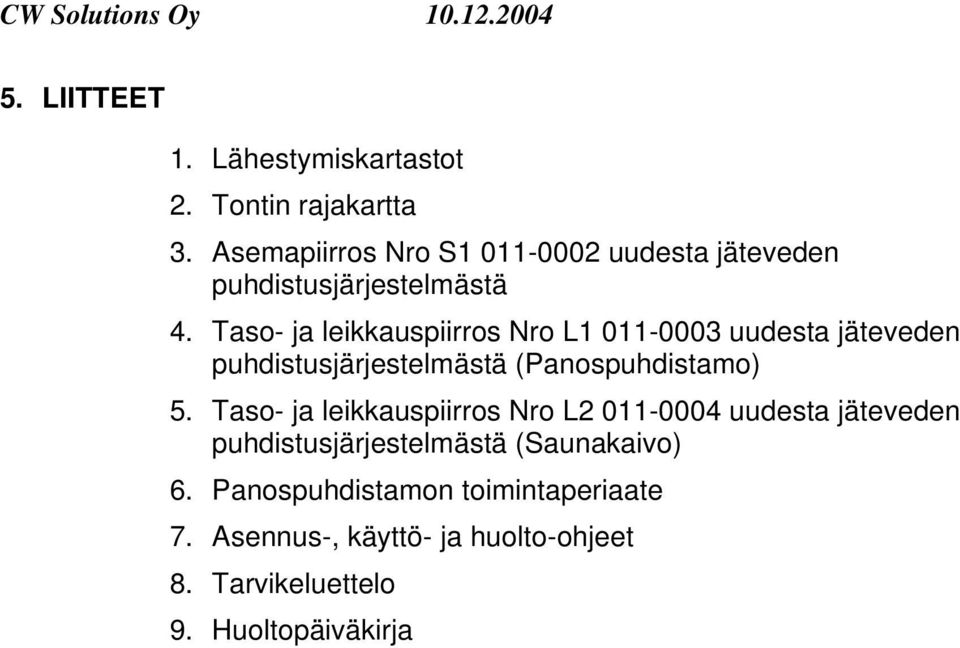

10 5. LIITTEET 1. Lähestymiskartastot 2. Tontin rajakartta 3. Asemapiirros Nro S uudesta jäteveden puhdistusjärjestelmästä 4. Taso- ja leikkauspiirros Nro L uudesta jäteveden puhdistusjärjestelmästä (Panospuhdistamo) 5. Taso- ja leikkauspiirros Nro L uudesta jäteveden puhdistusjärjestelmästä (Saunakaivo) 6. Panospuhdistamon toimintaperiaate 7. Asennus-, käyttö- ja huolto-ohjeet 8. Tarvikeluettelo 9. Huoltopäiväkirja
