Latausasema 22 kw. Moderni latausasema vaativinkiin olosuhteisiin TEKNISET TIEDOT

Transkriptio

1 LATAUSRATKAISUT

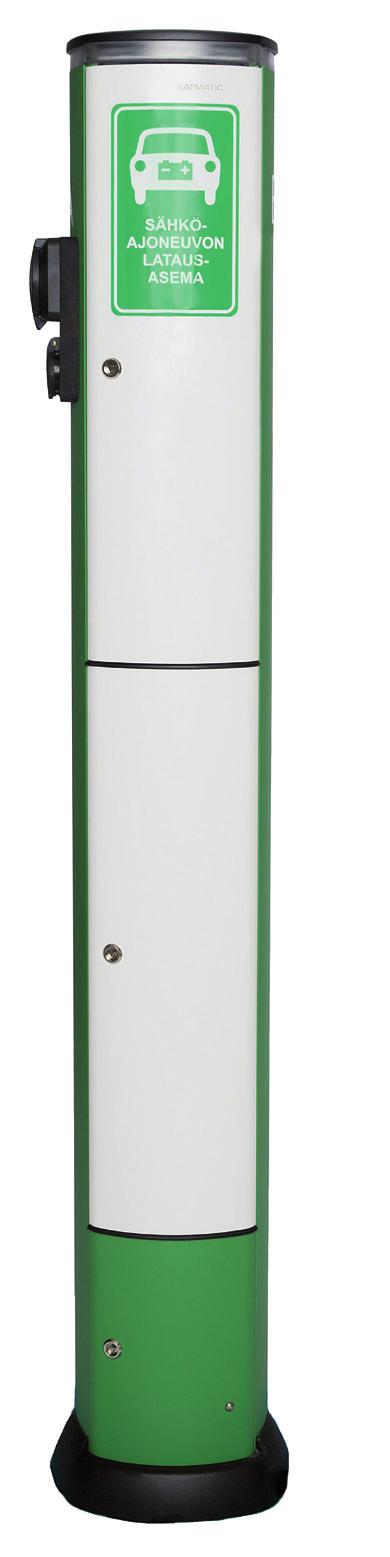

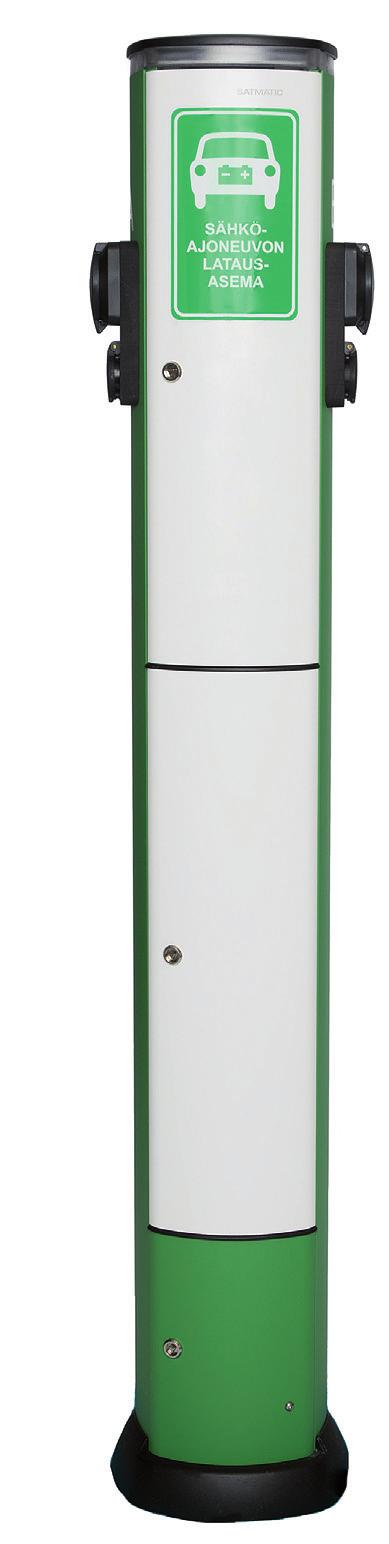

2 Latausasema 22 kw Moderni latausasema vaativinkiin olosuhteisiin 22 kw (3*32A Type2 + 1*16A Schuko), kwh-mittari, latauksen tilan indikoiva led-valo Latausasema, jossa on valittavissa Type2- tai Schuko-lataus Vikavirtasuojaus, vakiona tyyppi B Valmistettu anodisoidusta alumiiniprofiilista Optiona OCPP-rajapinta, mikä mahdollistaa maksujärjestelmien ja tehon hallintajärjestelmien integroinnin. Sopii myös vaativiin ympäristöihin esimerkiksi pysäköintihalleihin, hotelleihin yms. Mittakuvat ja tarvikkeet: Katso verkkokauppa 8MMO MMO15305 SSTL Latausliitäntä Type 2 pistoke, Schuko Type 2 pistoke, Schuko Latausliittimen määrä 1 1 Latausvirta 32A 3~/16A 1~ 32A 3~/16A 1~ Latausteho 22kW 22kW OCPP (etähallinta) - OCPP1.6 Taajuus AC 50Hz AC 50Hz Syöttöliittimien määrä 5 (3*L,N,PE) 5 (3*L,N,PE) Syötön liittimen tyyppi Ruuviliitin Cu/Al 50mm2 Ruuviliitin Cu/Al 50mm2 Mitat 1542x262x x262x229 Asennus Maahan Maahan Paino 24 kg 24 kg Kotelointiluokka IP 44 IP 44 Iskunkestävyys IK 10 IK 10 Latauksen indikointi RGB-LED RGB-LED Vikavirta (RCD) TypeB TypeB

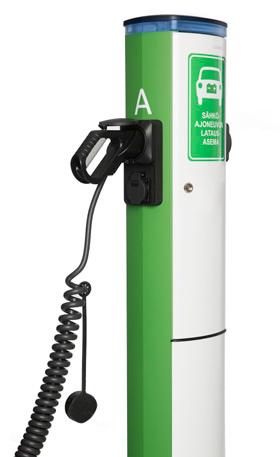

3 Latausasema 2 x 22 kw Latausasema muuntautuu yhden tai kahden auton lataukseen 2*22 kw (3*32A Type2 + 1*16A Schuko), kwh-mittari, latauksen tilan indikoiva led-valo Kaksipuoleinen latausasema, jossa valittavissa Type2- tai Schuko-lataus Vikavirtasuojaus, vakiona tyyppi B Valmistettu anodisoidusta alumiiniprofiilista Optiona OCPP-rajapinta, mikä mahdollistaa maksujärjestelmien ja tehon hallintajärjestelmien integroinnin. Sopii myös vaativiin ympäristöihin esimerkiksi pysäköintihalleihin, hotelleihin yms. 8MMO MMO15315 SSTL Latausliitäntä 2*Type 2 pistoke, 2*Schuko 2*Type 2 pistoke, 2*Schuko Latausliittimen määrä 2 2 Latausvirta 2*32A 3~/2*16A 1~ 2*32A 3~/2*16A 1~ Latausteho 2*22kW 2*22kW OCPP (etähallinta) - OCPP1.6 Taajuus AC 50Hz AC 50Hz Syöttöliittimien määrä 5 (3*L,N,PE) 5 (3*L,N,PE) Syötön liittimen tyyppi Ruuviliitin Cu/Al 50mm2 Ruuviliitin Cu/Al 50mm2 Mitat 1542x262x x262x229 Asennus Maahan Maahan Paino 27 kg 27 kg Kotelointiluokka IP 44 IP 44 Iskunkestävyys IK 10 IK 10 Latauksen indikointi RGB-LED RGB-LED Vikavirta (RCD) TypeB TypeB

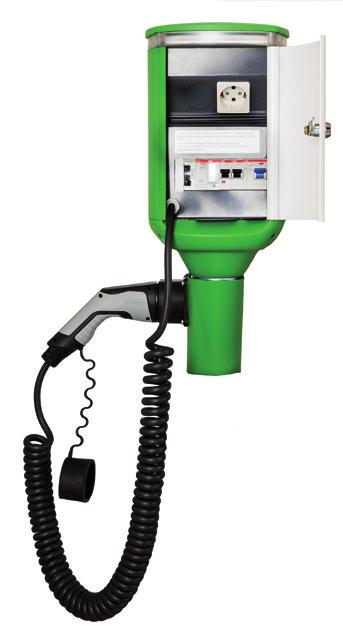

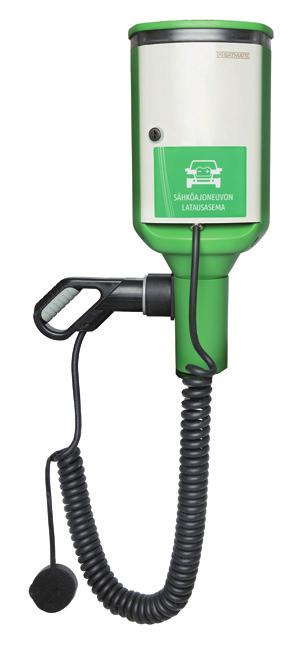

4 Latausasema 3,6 11 kw Tyylikäs latausasema kotiin ja työpaikoille 3,6 11 kw kiinteä kaapeli, kwh-mittari, latauksen tilan indikoiva led-valo Sisältää kiinteän kaapelin, kwh-mittarin ja latauksen tilan indikoivan ledvalaisimen. Vikavirtasuojaus, vakiona tyyppi A (3~v tyyppi B) Kiinteällä kaapelilla varustettu rasia sopii hyvin kotilataukseen. 8MMO3105K1 ja -K2 oven takana schuko ja 1 kpl kytkinkello 2 h kytkentäjaksolla. 8MMO3101K1 SSTL MMO3101K2 Latausliitäntä Type 1 kaapeli 4m spriraali Type 2 kaapeli 4m spriraali Latausliittimen määrä 1 1 Latausvirta 16A 1~ 16A 1~ Latausteho 3,6kW 3,6kW Taajuus 50Hz 50Hz Syöttöliittimien määrä 5 (3*L,N,PE) 5 (3*L,N,PE) Syötön liittimen tyyppi Ruuviliitin Cu 5x16mm 2 Ruuviliitin Cu 5x16mm 2 Asennus Seinä/Pylväs Seinä/Pylväs Paino 7 kg 7 kg Kotelointiluokka IP 44 IP 44 Iskunkestävyys IK 10 IK 10 Etähallinta - - Latauksen indikointi RGB-LED RGB-LED Vikavirta (RCD) A A Kaikki mallit saatavissa myös etolppa valmiudella 8MMO3301K2 8MMO3105K1 8MMO3105K2 SSTL Latausliitäntä Type 2 kaapeli 4m spriraali Type 1 kaapeli 4m spriraali Type 2 kaapeli 4m spriraali Latausliittimen määrä Latausvirta 16A 3~ 16A 1~ 16A 1~ Latausteho 11kW 3,6kW 3,6kW Taajuus 50Hz 50Hz 50Hz Syöttöliittimien määrä 5 (3*L,N,PE) 5 (3*L,N,PE) 5 (3*L,N,PE) Syötön liittimen tyyppi Ruuviliitin Cu 5x16mm 2 Ruuviliitin Cu 5x16mm 2 Ruuviliitin Cu 5x16mm 2 Asennus Seinä/Pylväs Seinä/Pylväs Seinä/Pylväs Paino 10 kg 8 kg 8 kg Kotelointiluokka IP 44 IP 44 IP 44 Iskunkestävyys IK 10 IK 10 IK 10 Etähallinta Latauksen indikointi RGB-LED RGB-LED RGB-LED Lämmityksen ohjaus 2h ajastinkello 2h ajastinkello Vikavirta (RCD) B A A

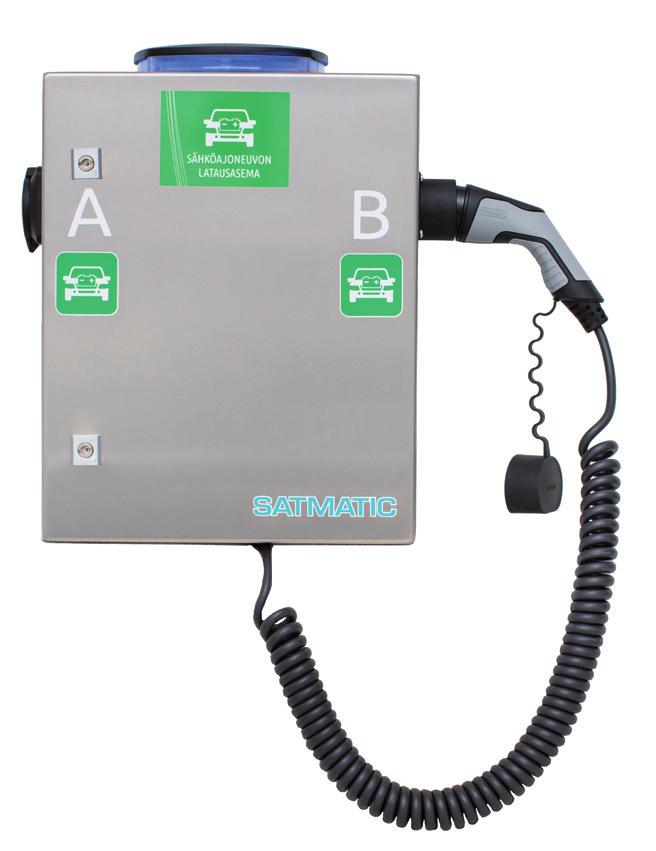

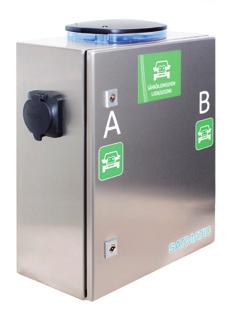

5 Seinäasennettava latausasema 2 x 22 kw Helposti muokattava latausasema vaativiin olosuhteisiin 2*22kW (3*32A Type2 tai kiinteä kaapeli), kwh-mittari, latauksen tilan indikoiva led-valo Yksi- tai kaksipuoleinen latausasema, jossa valittavissa Type2- tai kiinteä kaapeli Vikavirtasuojaus, vakiona tyyppi B Kotelo ruostumatonta terästä Optiona OCPP-rajapinta, mikä mahdollistaa maksujärjestelmien ja tehon hallintajärjestelmien integroinnin. Sopii myös vaativiin ympäristöihin esimerkiksi pysäköintihalleihin, hotelleihin yms. Mittakuvat ja tarvikkeet: Katso verkkokauppa RST5301 RST5301K2 RST5311 RST5311K2 SSTL Latausliitäntä Type 2 pistoke Type 2 kiinteä kaapeli 2*Type 2 pistoke 2*Type 2 kiinteä kaapeli Latausliittimen määrä Latausvirta 32A 3~ 32A 3~ 2*32A 3~ 2*32A 3~ Latausteho 22kW 22kW 2*22kW 2*22kW OCPP optio optio optio optio Taajuus AC 50Hz AC 50Hz AC 50Hz AC 50Hz Syöttöliittimien määrä 5 (3*L,N,PE) 5 (3*L,N,PE) 5 (3*L,N,PE) 5 (3*L,N,PE) Syötön liittimen tyyppi Ruuviliitin Cu/Al 50mm 2 Ruuviliitin Cu/Al 50mm 2 Ruuviliitin Cu/Al 50mm 2 Ruuviliitin Cu/Al 50mm 2 Asennus Seinä Seinä Seinä Seinä Paino 18 kg 18 kg 22 kg 22 kg Kotelointiluokka IP 54 IP 54 IP 54 IP 54 Iskunkestävyys IK 10 IK 10 IK 10 IK 10 Latauksen indikointi RGB-LED RGB-LED RGB-LED RGB-LED Vikavirta (RCD) TypeB TypeB TypeB TypeB Latauskaapelin pituus - 4m spriraali - 2*4m spriraali

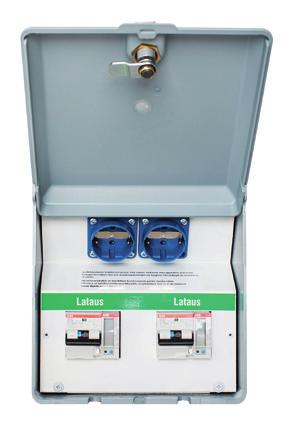

6 Latausasema 3,6 kw Latausasema, jossa Type 2 pistokelataus. Lataus kytkeytyy päälle kun pistokkeeseen liittää auton johdon. Voidaan liittää selät vastakkain olemassaolevan Satmatic lämmitysrasian kanssa. Sopii taloyhtiöille ja isoille parkkialueille. Tuote ei sisällä 8MMO904 putkilaippaa eikä seinäasennukseen tarvittavia osia. 8MMO4101L 8MMO4101R 8MMO4102L 8MMO4102R SSTL Latausliitäntä Type 2 pistoke Type 2 pistoke Type 2 pistoke Type 2 pistoke Latausliittimen määrä Latausvirta 16A 1~ 16A 1~ 16A 1~ 16A 1~ Latausteho 3,6kW 3,6kW 3,6kW 3,6kW Taajuus 50Hz 50Hz 50Hz 50Hz Syöttöliittimien määrä 5 (3*L,N,PE) 5 (3*L,N,PE) 5 (3*L,N,PE) 5 (3*L,N,PE) Syötön liittimen tyyppi Ruuviliitin Cu 5x16mm 2 Ruuviliitin Cu 5x16mm 2 Ruuviliitin Cu 5x16mm 2 Ruuviliitin Cu 5x16mm 2 Asennus Seinä/Pylväs Seinä/Pylväs Seinä/Pylväs Seinä/Pylväs Paino 7 kg 7 kg 7 kg 7 kg Kotelointiluokka IP 24 IP 24 IP 24 IP 24 Iskunkestävyys IK 8 IK 8 IK 8 IK 8 Etähallinta - - etolppa etolppa Mitat L 188,2 x K 222,6 x S 160 L 188,2 x K 222,6 x S 160 L 188,2 x K 222,6 x S 160 L 188,2 x K 222,6 x S 160 8MMO466 8MMO467 Lataus- ja lämmitysasema Lataus 1*16A Schuko, kwh-mittari Lämmitys 1*16A Schuko, digikello Tuote ei sisällä 8MMO904 putkilaippaa eikä seinäasennukseen tarvittavia osia. 8MMO466 Latausasema Lataus 2*16A Schuko, kwh-mittari Tuote ei sisällä 8MMO904 putkilaippaa eikä seinäasennukseen tarvittavia osia. 8MMO467 SSTL Syöttöliittimien määrä 5 (3*L,N,PE) 5 (3*L,N,PE) Asennus Seinä/Pylväs Seinä/Pylväs Paino 2,6 kg 2,6 kg Mitat L 188,2 x K 222,6 x S 160 L 188,2 x K 222,6 x S 160

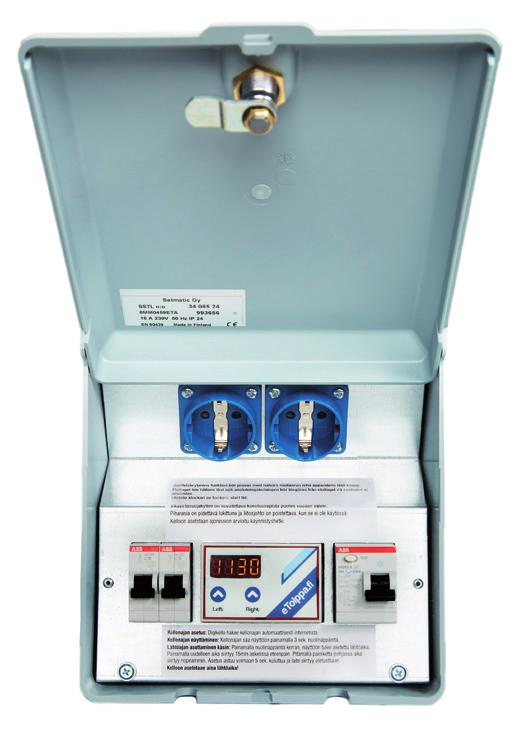

7 eparking etolppa eparking on kattava pysäköinnin etähallintajärjestelmä, jonka monista eri ominaisuuksista voidaan koota kattava kokonaisuus erilaisiin pysäköintiympäristöihin. etolppa- ja latausratkaisut ovat yhteensopivia eparking-järjestelmän kanssa. Mahdollistaa vieras-, lyhytaikais-, yritys- ja asiakaspysäköinnin samalla alueella yhdellä käyttöliittymällä. eparking-järjestelmän kautta voidaan hoitaa laskutus ja tilitys, jonotus, valvonta ja opastus. Ainoana myös schuko-pistorasioiden etähallinta samassa järjestelmässä latauksen hallinnan kanssa! Katso lisää: eparking.fi OCPP etolppa 8MMO459eTolppa Uuden sukupolven etäohjattava lämmitys- ja latauspiste. Lataus tai lämmitys 2x Schuko ja etähallittava digikello. etolppa järjestelmä on etäohjattava sovellus, joka mahdollistaa lämmityksen käynnistämisen selaimen avulla. Lisäksi järjestelmä mittaa esim. sähkönkulutusta. Sopii taloyhtiöille ja isoille parkkialueille. Saatavana myös alumiinirasiaan. Tilapäis-, sopimus- tai vuorottelupysäköinti 8MMO459eTolppa Pysäköinnin hallinta SSTL Latausliitäntä 2*Schuko Latausliittimen määrä 2 Latausvirta n. 8A 1~ Latausteho Taajuus n. 1,8 kw 50Hz Sähköauton lataus Pysäköintimaksut Pysäköintivalvonta Syöttöliittimien määrä 5 (3*L,N,PE) Syötön liittimen tyyppi Ruuviliitin Cu 5x16mm 2 Asennus Seinä/Pylväs (eparking)) (eparking)) (eparking)) Paino 2,6 kg Kotelointiluokka IP 24 Iskunkestävyys IK 8 Etähallinta etolppa Mitat L 188,2 x K 222,6 x S 160

8 Satmatic Oy VIERAILE MYÖS VERKKO- KAUPASSAMME! verkkokauppa
