1 Tuoteluettelo 2016

2 MAAHANTUONTIA TUKKUMYYNTIÄ - VALMISTUSTA Yhtiömme jo lähes 40-vuotta jatkunut tuotekehittely ja tiivis yhteistyö yhdessä asiakkaidemme kanssa on tuottanut laajat kotimaiset FINPILAR-alumiinikoteloidut keskussarjat. FINPILAR -sarjoista löytyy sähköisiä keskusratkaisuja joka lähtöön ja moniin käyttökohteisiin, niin sisällä kuin ulkonakin. FINPILAR on saavuttanut markkinoilla jo yli 15 vuoden kehityskaarensa aikana vakiintuneen asiakas-ja käyttäjäkuntansa ja osoittanut näin luotettavuutensa moninaisilla käyttöpaikoilla. FINPILAR on kotimainen, moduulirakenteinen SGS-FIMKON hyväksymä keskusjärjestelmä. FINPILAR -kotelomateriaali on anodisoitu alumiini. Alumiini on materiaalina heti raudan jälkeen maailman käytetyin materiaali. Al-seos on Kotelovahvuudet 2,8 mm ja 3,2mm. Alumiinin ominaispaino on vain 2,7kg/dm² eli vajaa kolmasosa teräksen ominaispainosta. Samat lujuusominaisuudet omaava teräspalkki on kaksi kertaa alumiinipalkkia painavampi. FINPILAR -alumiinikeskus on kevyt, vankkarakenteinen, korroosionkestävä ja ympäristöystävällinen kierrätysmateriaali. FINPILAR -moduulikomponentteina käytämme rakenteissa oman maahantuonnin ja jälleenmyyntiedustuksemme Saksalaisen Bals Electrotechnik GmbH:n valmistamia huippulaadukkaita suko-sekä CEE Norm -järjestelmän mukaisia, 32A, 63A ja 125A:n pistokytkimiä. FINPILAR -keskuksiin voidaan myös liittää, kiinnittää ja yhdistää erilaisia yksiköitä sähkölle, tiedonsiirrolle, etäohjaukselle, paineilmalle, vedelle, valvonnalle ja valaistukselle. FINPILAR -profiilirunkonsa ja ainutlaatuisen saranointijärjestelmänsä ansiosta keskukset ovat helposti laajennettavissa ja toimivat huoltovapaasti vaikeissakin olosuhteissa. FINPILAR -markkinointikanavina ja käyttäjäkuntana : - sähkötukkuliikkeet rakennusliikkeet - kone -ja laitevuokraamot, - energialaitokset julkiset laitokset - sähkö-ja urakointiliikkeet. Normaalit toimitusehtomme : Hinnat Vapaasti varasto Pori ( FCA) Maksuehdot 14 pv netto Viivästyskorko 8% Toimituskulut Pientoimituskulu 20 tilausarvon ollessa alle 100 TUTUSTU TUOTTEISIIMME OLEMME VALMIINA PALVELUKSEENNE 2

3 FIPA- Pistorasiakotelot Teollisuuden ja julkisten alueiden käyttöpaikoille Kotimainen SGS Fimko EN mukaiset Kevyt ja kestävä anodisoitu alumiiniprofiili Ruostumattomat jousiterässaranat Asentajaystävällinen SGS Fimko hyväksynnät EN Fipa 09Led1m DT2A2V - Kotelointiluokka IP 44 - Iskunkestävyys IK08 - Suojausluokka I - Jakelujärjestelmä TN-S - Oikosulunkestoisuus lcw1s 6kA - EMC käyttöympäristöt A ja B - Suojakatkaisijat C-käyrä - Vikavirtasuoja A-tyyppi - Kansienväri RAL 7000 FipaX FipaX 1011 Yleistä Kotimaassa valmistetut, viimeisteltyä laatua edustavat Fipa-keskukset valmistetaan vankkaan anodisoituun alumiinikoteloon (paksuus 2,8mm). Tuotteet sopivat parhaiten parkkipaikoille autolämmityskoteloiksi, yleisten ja julkisten alueiden pistorasiakoteloina ja pihapiirissä sähköjakokeskuksina. SGS Fimkon hyväksymästä ja tarkastamasta tuotesarjavalikoimasta on valittavissa käyttökohteisiin aina parhaiten sopiva malli, lähtöön kuin lähtöön. FIPA-Keskusten käyttöoven ainutlaatuinen lukitusmekanismi avaa tai sulkee oven ääriasentoonsa ja vapauttaa näin koko käyttötilan. Ovet eivät klapise tuulessa, helpottaen näin myös asennustyötä ja pistorasiakäyttöä. FIPA-keskukset käyvät suoraan markkinoilta saataviin pylväsasennuslaippoihin ja putkiin (ei sis. vakiotoimituksiin) FIPA-keskukset saatavana myös LED-valaisimella, valokehyksen väri valittavissa. FIPA sarjat: Autolämmitys Piha ja Teollisuus Camping Lataus FIPAX Piha ja Teollisuus Camping Kotelon asennustavat: pylväsputkeen (60mm) yksittäin tai selät vastakkain tai seinäkiinnityksenä Fipa S seinätelineellä. Kotelon asennustavat: pylväsputkeen (60mm) yksittäin tai selät vastakkain tai seinäkiinnityksenä Fipa S seinätelineellä. FipaX mallit seinäkiinnitykseen 10

4 Finpilar Fipa Autolämmitys ja pihapistorasiakotelot Kotelointiluokka IP44 / IP55 Suojausluokka I Iskulujuus IK 08 Oikosulkulujuus < 10kA - EMC-ympäristö A ja B - EN EN Kotimaiset Finpilar Fipa-autolämmitys ja pihakeskukset vaativiinkin tarpeisiin. Anodisoitu alumiinikeskus on kevyt ja pitää pintansa vaikeissakin olosuhteissa. Keskukset soveltuvat sekä piha -ja teollisuusaluelle Keskuksissa käytetään A- tyypin 30mA vikavirta suojia sekä C-käyrän johdonsuojakatkaisijoita Fipa malleissa 35mm2 AL/Cu syöttöliittimet Pistorasiat lukittavan käyttöluukun takana, kaapelit ohjataan hallitusti johtoaukosta Kätevä takalukituksella varustettu saranoitu kansi helpottaa pistorasioiden ja kellojen käyttöä SGS Fimko hyväksynnät EN Fipa 09Led1m DT2A2V Tyyppi Snro Pistorasiat ja Suojaukset (kpl) Varusteet Fipa 09 DT2A2V Fipa 08 2TA2AV Fipa 07 2A2V Autolämmitys Suko JS 1-nap VVS 2-nap 25A VVS/JS 2-nap 2 H Pistorasia kello 2 H Digikello kwhmittari FIPA 01 AV FIPA 02 2AV FIPA 04 2TAV FIPA 07 2A2V FIPA 07 M2A2V FIPA 08 2T2AV FIPA 08 DT2AV X FIPA 09 T2A2V FIPA 09 DT2A2V X FIPA 13 3A3V FiPA 14 2T4A4V FIPA 01 Led1m AV W FIPA 02 Led1m 2AV W FIPA 04 Led1m 2TAV W FIPA 07 Led1m 2A2V W FIPA 07 Led1m M2A2V W FIPA 08 Led1m 2T2AV W FIPA 08 Led1m DT2AV X 4 W FIPA 09 Led1m T2A2V W FIPA 09 Led1m DT2A2V X 4 W Fipa _ toivomallasia kalustuksella / led kehys värillä /teholla Led Putkilaippa, silumiini mm putkelle, ruuviväli 80x120 Fipa 2 S seläkkäin Kahden Fipan yhdyslevyt, hattu ja pohja FIPA-S seinäteline Fipa-kotelo seinä kiinnitys Suojaukset on saatavissa 6A, 10A ja sekä B ja C-käyrän johdonsuojilla Fipa S Fipa 2 S 11

5 Finpilar Fipa Autolämmitys ja pihapistorasiakotelot -125A Kotelointiluokka IP44 / IP55 Suojausluokka I Iskulujuus IK 08 Oikosulkulujuus < 10kA - EMC-ympäristö A ja B - EN EN Kotimaiset Finpilar Fipa-autolämmitys ja piha keskukseteskukset vaativiinkin tarpeisiin. Anodisoitu alumiinikeskus on kevyt ja pitää pintansa vaikeissakin olosuhteissa. Keskukset soveltuvat sekä piha -ja teollisuusaluelle Keskuksissa käytetään A- tyypin 30mA vikavirtasuojia sekä C-käyrän johdonsuojakatkaisijoita FIpa malleissa 35mm2 AL/Cu syöttöliittimet Pistorasiat lukittavan käyttöluukun takana, kaapelit ohjataan hallitusti johtoaukosta Kätevä takalukituksella varustettu saranoitu kansi helpottaa pistorasioiden ja kellojen käyttöä SGS Fimko hyväksynnät EN Fipa 51 Tyyppi Snro InA UnV Pistorasiat (kpl) VVS M =kwh Led1m=4 W led Suko 3- nap 5- nap 5- nap 32A kwhmittari Fipa 53 Fipa 52 Piha, Teollisuus FIPA FIPA 51 V FIPA 51 M kpl kwh FIPA FIPA FIPA FIPA 55RJ kpl RJ45 Cat.6 Camping FIPA 11 2A2V FIPA 11 M2A2V kpl kwh FIPA 11Led1m 2A2V FiPA 15Led1m 3A3V Fipa 11 Led1m M2A2V Fipa 55RJ45 Putkilaippa, silumiini mm putkelle, laipan ruuviväli 80x120mm Fipa 2 S seläkkäin Kahden Fipan yhdyslevyt, hattu ja pohja FIPA-S seinäteline Fipa kotelon seinäkiinnitys, suositus 2:lla telineellä FIPA toivomallasi kalustuksella?????? Suojaukset on saatavissa 6A, 10A ja sekä B ja C-käyrän johdonsuojilla 12

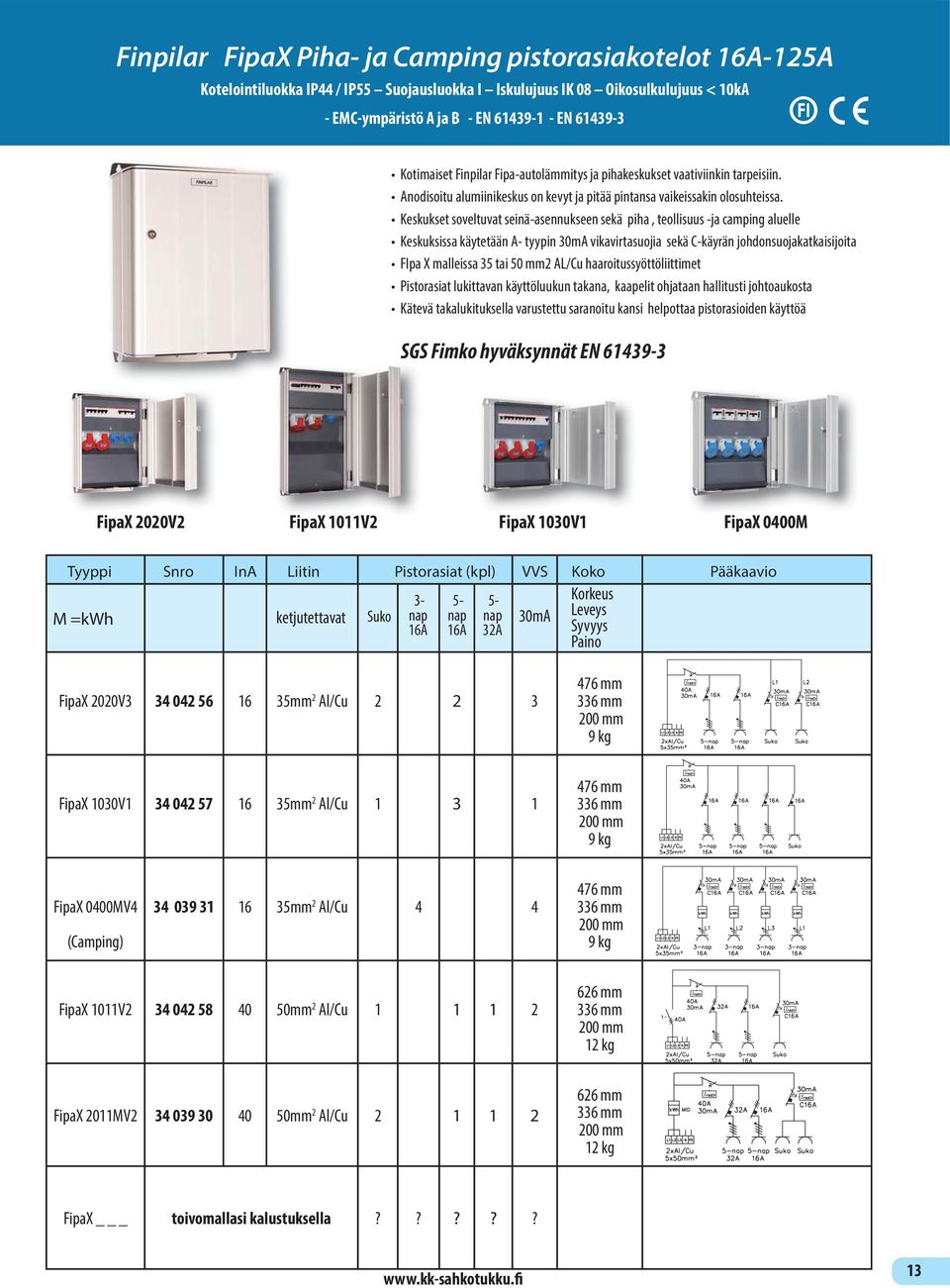

6 Finpilar FipaX Piha- ja Camping pistorasiakotelot -125A Kotelointiluokka IP44 / IP55 Suojausluokka I Iskulujuus IK 08 Oikosulkulujuus < 10kA - EMC-ympäristö A ja B - EN EN Kotimaiset Finpilar Fipa-autolämmitys ja pihakeskukset vaativiinkin tarpeisiin. Anodisoitu alumiinikeskus on kevyt ja pitää pintansa vaikeissakin olosuhteissa. Keskukset soveltuvat seinä-asennukseen sekä piha, teollisuus -ja camping aluelle Keskuksissa käytetään A- tyypin 30mA vikavirtasuojia sekä C-käyrän johdonsuojakatkaisijoita FIpa X malleissa 35 tai 50 mm2 AL/Cu haaroitussyöttöliittimet Pistorasiat lukittavan käyttöluukun takana, kaapelit ohjataan hallitusti johtoaukosta Kätevä takalukituksella varustettu saranoitu kansi helpottaa pistorasioiden käyttöä SGS Fimko hyväksynnät EN FipaX 2020V2 FipaX 1011V2 FipaX 1030V1 FipaX 0400M Tyyppi Snro InA Liitin Pistorasiat (kpl) VVS Koko Pääkaavio Korkeus M =kwh ketjutettavat Suko nap nap nap 30mA Leveys 32A Syvyys Paino FipaX 2020V mm 2 Al/Cu mm 336 mm 200 mm 9 kg FipaX 1030V mm 2 Al/Cu mm 336 mm 200 mm 9 kg FipaX 0400MV4 (Camping) mm 2 Al/Cu mm 336 mm 200 mm 9 kg FipaX 1011V mm 2 Al/Cu mm 336 mm 200 mm 12 kg FipaX 2011MV mm 2 Al/Cu mm 336 mm 200 mm 12 kg FipaX _ toivomallasi kalustuksella????? 13

7 Finpilar - Langaton etäohjaus Kotelointiluokka IP44 Suojaluokka I Iskulujuus IK 08 Oikosulkulujuus < 10kA - EMC-ympäristö I ja II - Langaton etäohjausjärjestelmä etolppa on pienvenesatamien, autonlämmittämiseen ja sähköauton lataukseen sekä sähkönkäyttöön tarkoitettu etähallintajärjestelmä, jota voidaan ohjata kätevästi internetin/mobiilin kautta tai suoraan tolpasta digikellosta tai NFC/ RFID-teknologian avulla. Sähkönkulutuksen seuranta Käyttäjäkohtainen kulutuslaskutus mahdollista Järjestelmän toimintaperiaate Lämmitysajan etäohjaus Ajastus onnistuu suoraan tietokoneelta tai matkapuhelimesta. Sähköajoneuvojen latausjärjestelmä sopii hitaaseen akkujen lataukseen. Myös jälkiasennettavissa Järjestelmä on asennettavissa jo olemassaoleviin rasioihin. Helppokäyttöinen Ajastukset tehdään selkeän internet-käyttöliittymän tai yksinkertaisen tekstiviestin avulla. Erillisiä ohjelmistoja ei tarvita. Ympäristöystävällinen ja säästää energiaa Järjestelmä huomioi ulkoilman lämpötilan, jolloin turha lämmittäminen jää pois ja sähköä säästyy. Finpilar etolpat Pistorasiat Autolämmitys Pienvenesatamat Camping Suko CEE 3-nap VVS/JS 2-nap et Digikello et kwhmittari FIPA 09eT 2A2V W FP 0200eT ,2 W FP 0400eT ,2W Led Huom! etolppa järjestelmä sisältää yhteistyökumppanimme toimittaman modeemin, käyttöönoton ja kytkentä maksut. etolppa järjestelmää toimitetaan lähinnä vain isommille alueille, vähintään 10 kpl:n toimituserinä etolppa-järjestelmä sopii sekä uudis- että saneerattaville kohteille, kuten taloyhtiöihin, yrityksiin, karavaani- ja satama-alueille, lento- ja rautatieasemille sekä muille yksityisille ja julkisille parkkipaikoille. Ympäristöystävällinen ja säästää energiaa. Järjestelmä huomioi ulkoilman lämpötilan, jolloin turha lämmittäminen jää pois ja sähköä säästyy. 25

8 Finpilar suunnittelu ja lisätarvikkeet Kotelointiluokka IP44 / IP55 Suojausluokka I Iskulujuus IK 08 Oikosulkulujuus < 10kA - EMC-ympäristö A ja B - EN EN Snro Kilpiteline HST Numeroille, opastukselle Snro FP120 Liiketunnistin Snro FP120 2H Pistorasiakello sukopistorasia 2H kytkentä ajalla Snro RJ45 Cat6 2 kpl Datarasia IP55 Snro FP119 2 h Modulikello 2H kytkentä ajalla Snro FP A pääkytkin Snro FP118 Letkuteline HST Vesiletkun kannatin Snro Fipa S teline Fipa-keskukset seinä asennukset Snro - Fipa 2 multiteline/korvake Fipa -keskukset seinä asennukset Snro Fipa putkilaippa 60mm putkeen asennettaessa Snro Fipa 2S seläkkäin kahden Fipan hattu ja pohja yhdyslevyt Snro FP106 Astrologinen kello Leveys asteiden mukaan toimiva. Suomen kielinen Snro FP104 hämäräkytkin 2-500lux / 1000W Snro FP103 Kamera ovisilmä kamera Snro FP Vesipiste 1/2 ulkoinen hankulma Snro FP117 Vesipiste 1/2 sisäisellä hankulmalla Snro FP123 1-v kwh mittari 32A, LCD, pulssi ulostulolla Snro FP124 3-v kwh mittari - 63A, LCD, pulssi ulostulolla Snro Avain Eurolocks (Vakiona toimituksissa) KK- sarjan lukkoihin 26 Snro Abloy-lukko CL109 sekalukko +2 kpl avainta Snro Salpalukko riippulukko lukittavissa Snro - Kolikkouralukko Snro- Vetonuppi Snro - Kolmiokaralukko 7mm avaimella Snro Avain Abloy KK-sarjan lukkoihin

9 Finpilar valaisimet ja asennus Kotelointiluokka IP44 / IP55 Suojausluokka I Iskulujuus IK 08 Oikosulkulujuus < 10kA - EMC-ympäristö A ja B - EN EN FINPILAR VALAISIMET FPX-Led 10W 900lm Led-valaisin FPX pilarin hattuun Snro: Valokehyksen värisävyvaihtoehdot ,2 W Led 3R Ruskea 7,2 W Led 3S Savu 7,2 W Led 3M Maito - Ruskea 3 mod. kehys - Savuharmaa 3 mod. kehys - Maidonvalkoinen 3 mod. kehys Laji: FP 150R3 Snro: Laji: FP 150S3 Snro: Laji: FP 150M3 Snro: ,4 W Led 1R Ruskea 2,4 W Led 1S valaisin 2,4 W Led 1M Maito - Ruskea 1 mod. kehys - Savuharmaa 1 mod. kehys - Maidonvalkoinen 1 mod. kehys Laji: FP 150R1 Snro: Laji: FP 150S1 Snro: Laji: FP 150M1 Snro: Kestävillä ja tyylikkäillä valo-modulikehyksillä voidaan muodostaa toivomusten mukainen valoratkaisu. Myös pistorasiat ovat valaistu käyttöluukun takana. Led-nauhana silmille miellyttävä lämminvalkoinen n K Valaisimen Led-tehot 2,4W 225 lm Led1 väri 7,4W 675 lm Led3 Toiveesta Led+ tehot FINPILAR LED-VALAISINJÄRJESTELMÄ 4 W 300 lm Led1+ 11W 900 lm Led3+ FINPILAR ASENNUS FINPILAR - pistorasiapilarin vankka alumiinivalujalka toimii kiinnitysjalustana laitureissa sekä maastossa. FINPILAR laiturijalustan asennustavat: 1. Kansiruuveilla ( 4 kpl 10 mm) alustaansa esim. laituriin, suoraan jalustasta 2. Maahan uppoasennettuun FP 111 maateräsjalustaan pultein ( 4 kpl 10 x 30 mm). 3. Keerna laiturijalusta FP125 60mm putkisovituksella Huom! Led-valokehykset saatavana myös jälkiasennussarjana kaikkiin Finpilar FP, FPU pistorasiapilareihin sekä Finpilar FiPA keskuskotelohin RST vastalatta laiturisovitukseen Snro Vakio Finpilar laiturijalusta 120mm reijällä Maateräsjalka FP 111 (kork 600xlev300mm) Snro Laiturijalusta FP 125 Keernalla 60mm putkikiinnitykseen Snro mm putki FP mm pitkä teräsputki Snro
