Pienjännitetuotteet Piharasiat

Transkriptio

1 Pienjännitetuotteet Piharasiat CW1FI09_11 1TFC B2803

2 Pistorasiakotelot ulkoasennukseen Ohjausjärjestelmät Kotelot CW_ Varaosat Elektroninen ajastin...4 Yleiskuvaus...5 Valikoima...6 Pistorasiamoduulit CW_...7 Lämmitys- & pistorasiakotelot...8 Kotelot CW_ leirintäalue Yleiskuvaus...9 Valikoima...10 Vastaavuustaulukko Piharasiat OCB_ <> CW_ OCB kotelo CW Kotelo ( harmaa ) Pistorasiamoduuli In/A OCB01V <> CWB CWB OCB02V <> CWB CWB OCB02V2 <> CWB CWB OCB20 <> CWB1 2h ajastin 3h ajastin OCB22 <> CWB OCB21V <> CWB CWB13FI OCB22V <> CWB CWB14FI 10 Pylväsasennus Pylväslaippa Pylväslaippa OCBZA1 <> CWC1 Seinäasennus Seinäkiinnike Seinäkiinnike - - <> CWC4

3 Suunniteltu kaupunkiin ja ympäristöön sopivaksi Esteettisyys on tärkeää meille ABB:llä suunnitellessamme tuotteitamme. Vaikkakin asiakkaamme ensisijaisesti ajattelevat laitteiden toimintoja, pitää niiden sopia myös erilaisiin ympäristöihin maaseudulta kaupunkeihin. Siksi suunnittelijoillamme on ollut päämääränään luoda miellyttävän näköinen ulkotiloihin asennettava pistorasiakotelo. Kotelo, joka säteilee ammattimaisuutta ja luotettavuutta, on tehty vahvasta alumiinista. ABB:n pistorasiakotelolla on oma identiteetti, joka herättää mielenkiintoa ja erottuu muista pistorasiakoteloista. Helpottaaksemme pistorasioiden sijoittelua eri ympäristöihin, tarjoamme useamman vaihtoehdon. Myös tyhjiä koteloita voidaan asentaa, jolloin pysäköintipaikan yhtenäinen ulkonäkö säilyy ja toiminnallisuus voidaan lisätä koteloihin myöhemmin, kun tarvetta ilmenee. Koska kaikki pistorasiamoduulit ovat yhtä suuria, voidaan esimerkiksi sähkömekaaninen kello vaihtaa elektroniseen tai muuhun älykkääseen järjestelmään ilman, että pistorasiakotelon ulkonäkö muuttuu.

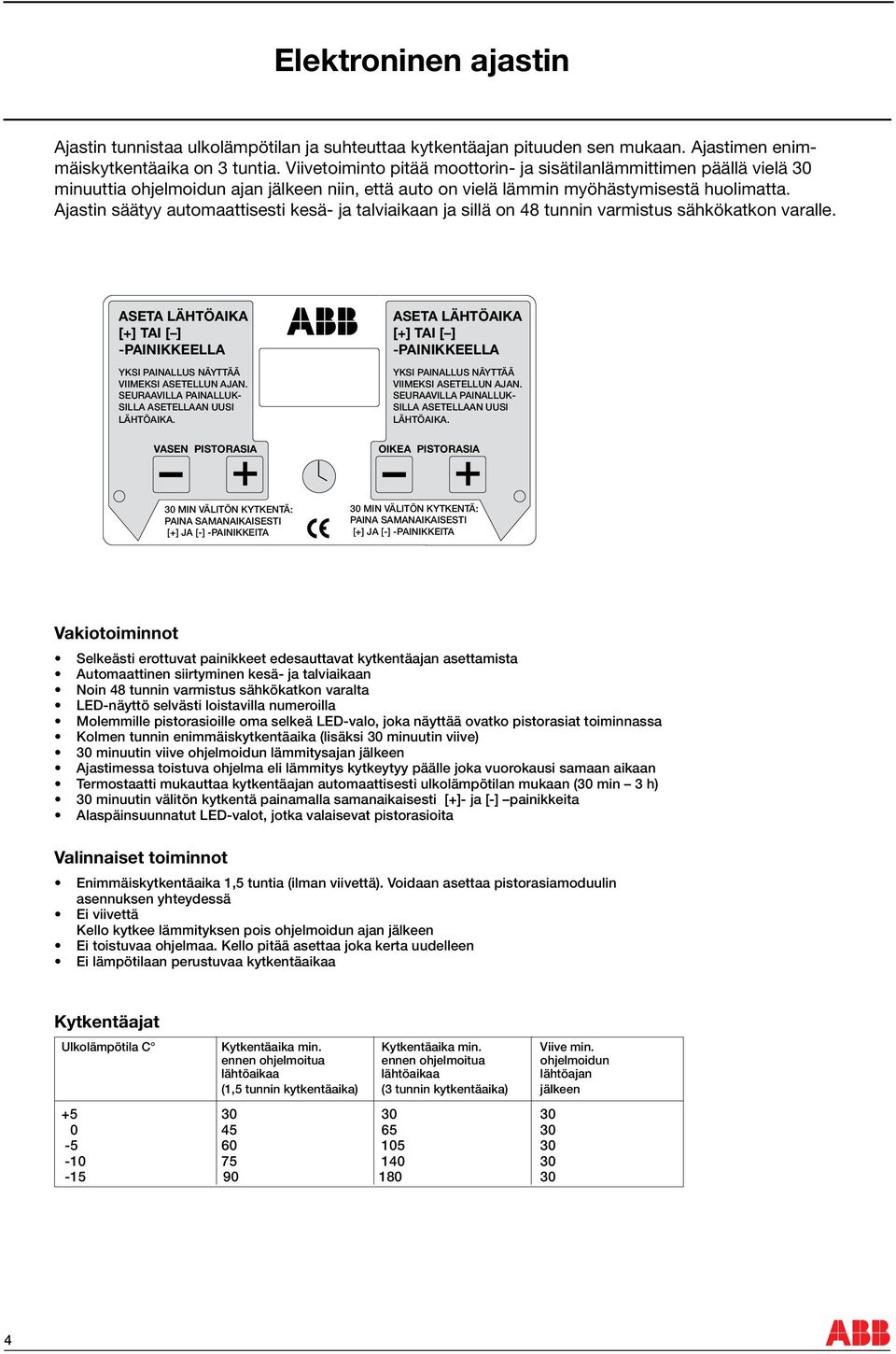

4 Elektroninen ajastin Ajastin tunnistaa ulkolämpötilan ja suhteuttaa kytkentäajan pituuden sen mukaan. Ajastimen enimmäiskytkentäaika on 3 tuntia. Viivetoiminto pitää moottorin- ja sisätilanlämmittimen päällä vielä 30 minuuttia ohjelmoidun ajan jälkeen niin, että auto on vielä lämmin myöhästymisestä huolimatta. Ajastin säätyy automaattisesti kesä- ja talviaikaan ja sillä on 48 tunnin varmistus sähkökatkon varalle. ASETA LÄHTÖAIKA [+] TAI [ ] -PAINIKKEELLA YKSI PAINALLUS NÄYTTÄÄ VIIMEKSI ASETELLUN AJAN. SEURAAVILLA PAINALLUK- SILLA ASETELLAAN UUSI LÄHTÖAIKA. VASEN PISTORASIA ASETA LÄHTÖAIKA [+] TAI [ ] -PAINIKKEELLA YKSI PAINALLUS NÄYTTÄÄ VIIMEKSI ASETELLUN AJAN. SEURAAVILLA PAINALLUK- SILLA ASETELLAAN UUSI LÄHTÖAIKA. OIKEA PISTORASIA 30 MIN VÄLITÖN KYTKENTÄ: PAINA SAMANAIKAISESTI [+] JA [-] -PAINIKKEITA 30 MIN VÄLITÖN KYTKENTÄ: PAINA SAMANAIKAISESTI [+] JA [-] -PAINIKKEITA Vakiotoiminnot Selkeästi erottuvat painikkeet edesauttavat kytkentäajan asettamista Automaattinen siirtyminen kesä- ja talviaikaan Noin 48 tunnin varmistus sähkökatkon varalta LED-näyttö selvästi loistavilla numeroilla Molemmille pistorasioille oma selkeä LED-valo, joka näyttää ovatko pistorasiat toiminnassa Kolmen tunnin enimmäiskytkentäaika (lisäksi 30 minuutin viive) 30 minuutin viive ohjelmoidun lämmitysajan jälkeen Ajastimessa toistuva ohjelma eli lämmitys kytkeytyy päälle joka vuorokausi samaan aikaan Termostaatti mukauttaa kytkentäajan automaattisesti ulkolämpötilan mukaan (30 min 3 h) 30 minuutin välitön kytkentä painamalla samanaikaisesti [+]- ja [-] painikkeita Alaspäinsuunnatut LED-valot, jotka valaisevat pistorasioita Valinnaiset toiminnot Enimmäiskytkentäaika 1,5 tuntia (ilman viivettä). Voidaan asettaa pistorasiamoduulin asennuksen yhteydessä Ei viivettä Kello kytkee lämmityksen pois ohjelmoidun ajan jälkeen Ei toistuvaa ohjelmaa. Kello pitää asettaa joka kerta uudelleen Ei lämpötilaan perustuvaa kytkentäaikaa Kytkentäajat Ulkolämpötila C Kytkentäaika min. Kytkentäaika min. Viive min. ennen ohjelmoitua ennen ohjelmoitua ohjelmoidun lähtöaikaa lähtöaikaa lähtöajan (1,5 tunnin kytkentäaika) (3 tunnin kytkentäaika) jälkeen

5 Pistorasiakotelot CW_ Pistorasiamoduulit on valmistettu kuumasinkitystä teräksestä. Katto ja pohja ovat painevalettua alumiinia ja niissä on kolme värivaihtoehtoa. Kaikki ulkoilman vaikutuksille alttiit ruuvit ovat ruostumattomia. 5-napainen kytkentäalusta, jossa erillinen liitin jokaiselle johtimelle. Kytkentäalusta on "kelluva" ettei maan routiminen kiristä kaapeleita. Kansi ja sivut ovat alumiinista. Lukittava kansi. Kaikki pistorasiamoduulit ovat saman kokoisia. Pohjan liitin pistorasiamoduulin liittämiseen. Asennus Vahvatekoinen kiinnityslaippa yksi- sekä kaksipuoliselle asennukselle. Asennetaan pistorasiakotelon laippa-aukkoon. Kumitiiviste liitäntäjohdolle. Pistorasiakotelon kotelo-osa on valmistettu kestävästä alumiinista. Asennettaessa tarvitaan vain kaksi työkalua. Kotelo on asennuksen aikana täysin auki, vain takaseinä ja syöttökaapelin liittimet ovat paikoillaan. Parasta on, että pistorasiamoduulit ovat irrotettavia. Voit valmistella asennuksen ja asentaa pistorasiamoduulit myöhemmin. Jos haluat muuttaa toimintoja tai huoltaa pistorasiamoduulia, voit irrottaa katon ja nostaa pistorasiamoduulin pois kotelosta. Moduuli voidaan vaihtaa ja korjata lämpimissä tiloissa. Huolto- ja korjauskustannukset voidaan minimoida, kun käytettävissä on varaosamoduuli ja huoltotoimenpiteet on suunniteltu ennakkoon CWA1, 2, CWC

6 Pistorasiakotelot CW_ Yleistä Normit: EN , -3 Nimellisjännite: 230/400V 50Hz Kytkentäpoikkipinnat: 5 x (2x16)mm_ Cu yksittäisissä liittimissä. Kotelon materiaali: Katto ja pohja painevalettua ja lakattua alumiinia. Sivut ja kansi alumiiniprofiilia ja tiiviste EPDM-kumia. Lukko: Standardiavaimella ja -lukituksella. Muunlainen lukitus tilattavissa erikseen. Ruuvit: Kotelon ruuvit ruostumattomia Kotelointiluokka: IP44 CWA1FI...3FI CWC1...3 Kotelot SSTL Tyyppi Väri Kytkentäalusta napamäärä Johdinpoikkipinta mm 2 Paino CWA1FI Tumman harmaa, vakioväri CWA2FI Vihreä, erikoistilaus CWA3FI Musta ( RAL7024 ), erikoistilaus Pylväslaippa Pakkaus SSTL Tyyppi Materiaali, väri Paino Pakkaus CWC1 Alumiinivalu, tumman harmaa CWC2 Alumiinivalu, vihreä CWC3 Alumiinivalu, musta ( RAL7024 ) CWC4 Seinäkiinnike SSTL Tyyppi Materiaali, väri Paino Pakkaus CWC4 Kuumasinkitty teräs Seinäkiinnikkeessä aukko B-laipalle Kosketussuoja Käytetään kosketussuojana koteloissa, joissa ei ole moduulia. Sopii kotelohin CWA1 3F1 SSTL Tyyppi Materiaali, väri Paino Pakkaus CWC CWC5 Kuumasinkitty teräs

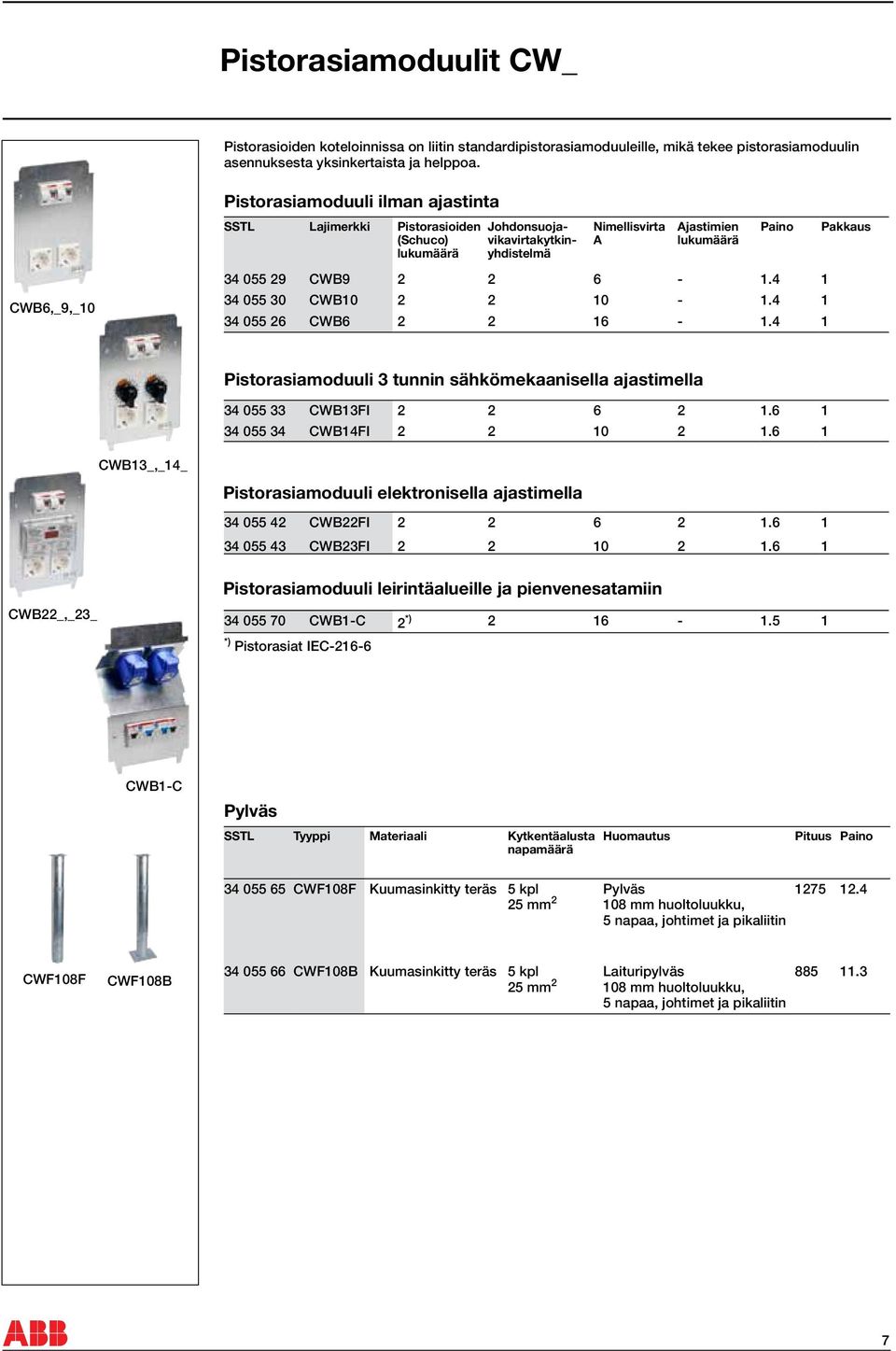

7 Pistorasiamoduulit CW_ Pistorasioiden koteloinnissa on liitin standardipistorasiamoduuleille, mikä tekee pistorasiamoduulin asennuksesta yksinkertaista ja helppoa. Pistorasiamoduuli ilman ajastinta SSTL Lajimerkki Pistorasioiden (Schuco) lukumäärä Johdonsuojavikavirtakytkinyhdistelmä Nimellisvirta A Ajastimien lukumäärä Paino Pakkaus CWB6,_9,_ CWB CWB CWB Pistorasiamoduuli 3 tunnin sähkömekaanisella ajastimella CWB13FI CWB14FI CWB13_,_14_ Pistorasiamoduuli elektronisella ajastimella CWB22FI CWB23FI CWB22_,_23_ Pistorasiamoduuli leirintäalueille ja pienvenesatamiin CWB1-C 2 *) *) Pistorasiat IEC CWB1-C Pylväs SSTL Tyyppi Materiaali Kytkentäalusta napamäärä Huomautus Pituus Paino CWF108F Kuumasinkitty teräs 5 kpl 25 mm 2 Pylväs 108 mm huoltoluukku, 5 napaa, johtimet ja pikaliitin CWF108F CWF108B CWF108B Kuumasinkitty teräs 5 kpl 25 mm 2 Laituripylväs 108 mm huoltoluukku, 5 napaa, johtimet ja pikaliitin

8 Lämmitys- ja pistorasiakotelot Lisävarusteet ja varaosat Lisävarusteet Kaikki tuotteet voidaan asentaa jälkeenpäin. SSTL Tyyppi Materiaali Kuvaus Huomautus Paino CWFAP CWFAP Kuumasinkitty teräs Antennilevy sopii pistorasiakoteloihin. Koaksiaalikaapeleille tarvitaan 108 mm pylväs CWFDD Alumiini Kaksoisovi Sopii pistorasiakoteloihin CWA1, 2, 3 Sis. lukon ja kumitiivisteen CWFMV Kuumasinkitty teräs Väliseinä Sopii pistorasiakotelohin CWF5X16 Kaapeli 5x16 mm 2 Cu Kytkentäalusta 5x16 mm2 Cu Sisäiset johtimet ja pikaliitin CWFDD CWFSL Järjestelmälukko Lukko ja 2 avainta + vastakappale CWFMV CWF5X16 Varaosat SSTL Tyyppi Huomautus BVU Schuko-pistorasia BVLL Lukko, sis. avaimet CWE1 Elektroninen ajastin CWE2 Sähkömekaaninen ajastin Avain Avain 8

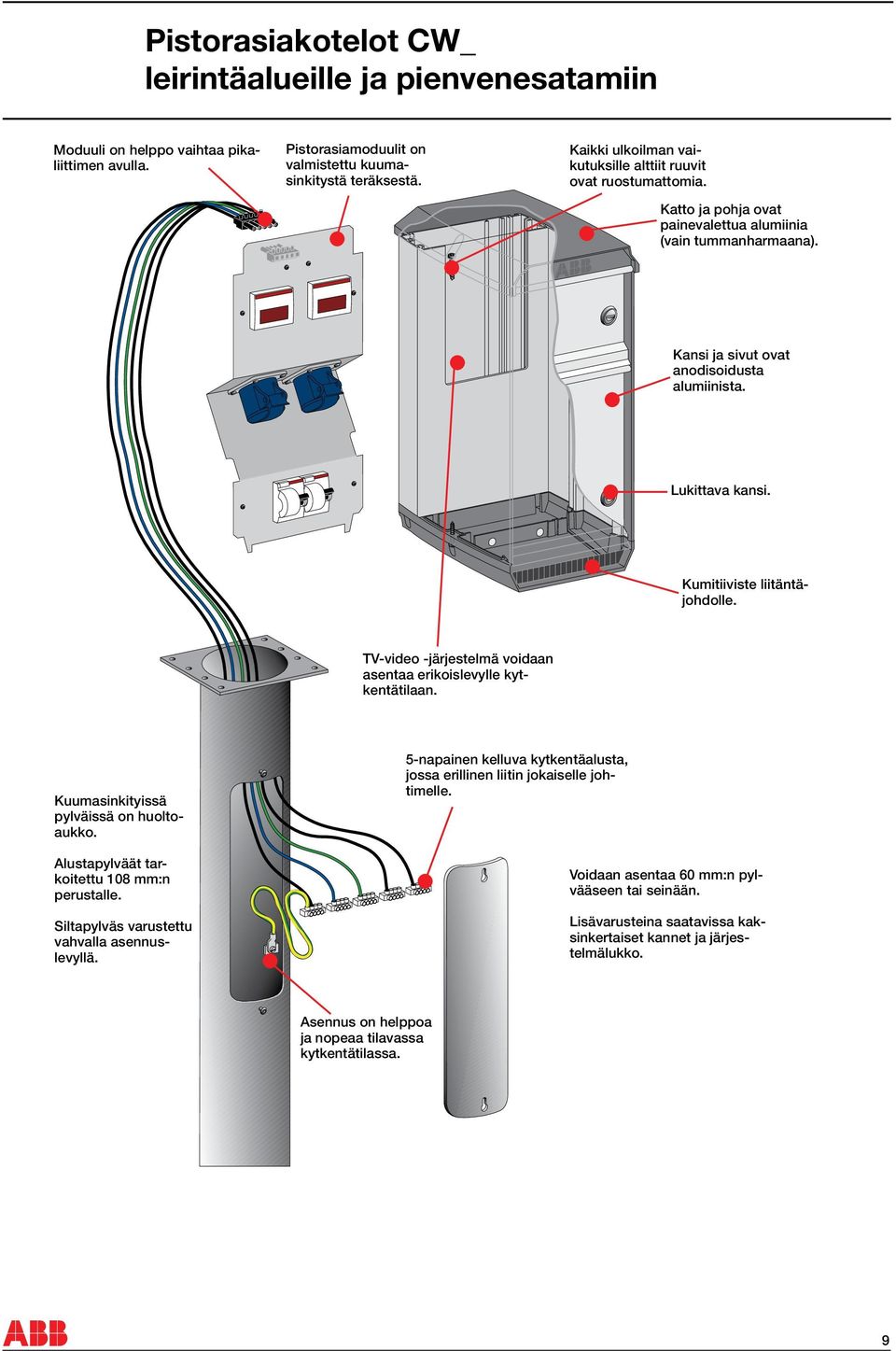

9 Pistorasiakotelot CW_ leirintäalueille ja pienvenesatamiin Moduuli on helppo vaihtaa pikaliittimen avulla. Pistorasiamoduulit on valmistettu kuumasinkitystä teräksestä. Kaikki ulkoilman vaikutuksille alttiit ruuvit ovat ruostumattomia. Katto ja pohja ovat painevalettua alumiinia (vain tummanharmaana). Kansi ja sivut ovat anodisoidusta alumiinista. Lukittava kansi. Kumitiiviste liitäntäjohdolle. TV-video -järjestelmä voidaan asentaa erikoislevylle kytkentätilaan. Kuumasinkityissä pylväissä on huoltoaukko. Alustapylväät tarkoitettu 108 mm:n perustalle. Siltapylväs varustettu vahvalla asennuslevyllä. 5-napainen kelluva kytkentäalusta, jossa erillinen liitin jokaiselle johtimelle. Voidaan asentaa 60 mm:n pylvääseen tai seinään. Lisävarusteina saatavissa kaksinkertaiset kannet ja järjestelmälukko. Asennus on helppoa ja nopeaa tilavassa kytkentätilassa. 9

10 Pistorasiakotelot CW_ leirintäalueille ja pienvenesatamiin Pistorasiakotelot on tarkoitettu mm. leirintäalueille, satamiin ja kuorma-autojen/linja-autojen pysäköintipaikoille. ValikoIma koostuu eri toiminnoista, jotka kattavat suurimman osan tarpeista. Normit ja määräykset: ELSÄK-FS 2004:1, EN ,3 Nimellisjännite: Kytkentäpoikkipinnat: 230/400V 50Hz Katso pylväs CWF2216/10A Kotelo Materiaali: Lukko: Ruuvit: Sisäänvientiaukko: Kotelointiluokka: Pistorasiat: Henkilösuoja: Sivut ja kansi kuumapuristettua anodisoitua alumiinia. Katto/pohja harmaaksi lakattua alumiinivalua. Vakioavaimella ja -lukituksella. Mahdollisuus asentaa muunlainen lukitus. Kaikki kotelon ruuvit ja laipparuuvit ruostumattomia. B-laipalle IP44 IEC 216-6, IEC ja Schuko 30mA Pistorasiakotelot Kotelot toimitetaan pistorasiamoduuleineen. ABB:n sähkömittari EE20 voidaan asentaa jälkeenpäin malliin ja OD4165 malliin Sähkömittarit sijoitetaan ylemmän vakiolukollisen kannen taakse. CWF2216E/10A Kotelon lukitus täyttää itselukittuvien lukkojen normin. Alemman kannen alla on tilaa ABB:n vaihtoadapterille. Jokaisen kotelon mukana toimitetaan 4 kpl laipparuuveja ja kaksi avainta. Kotelossa ja on pohjassa 2 kpl 10 mm:n aukkoja TV/ video-liittimelle. Antennijakorasia asennetaan asennuslevyyn Pistorasiamoduulit kytketään verkkoon pikaliittimen avulla, jolloin huolto on helppoa. Jos kotelot asennetaan muuten kuin pylvääseen tai , tulee kaapelien kytkentään käyttää kytkentäalustapakkausta Pakkaus sisältää pikaliittimen, johdot ja syöttökaapelin ketjutusliittimen 5x16 mm 2. Syöttökaapelin kytkentäliitin asennetaan takaseinän profiiliin. Lisätarvikkeet koteloille ovat sivuilla 12 ja 13. CWF1416/16A Pistorasiakotelot ja -moduulit ilman ajastinta SSTL Lajimerkki Pistorasioiden lukumäärä Johdonsuojavikavirtakytkinyhdistelmä kwhmittarien lukumäärä Huomautus Paino CWF2216/10A 2, IEC , 10A - Moduuli+kotelo CWF2216E/10A 2, IEC , 10A 2 Moduuli+kotelo CWF1416/16A 1, IEC Schuco 1, 16A - Moduuli+kotelo CWF1416E/16A 1, IEC Schuco 1, 16A 1 Moduuli+kotelo 6.5 CWF1416E/16A 10

11 Pidätämme itsellemme oikeuden mitta- ja rakennemuutoksiin ilman ennakkoilmoitusta Esite CW1FI09_11 1TFC B2803 Waasa Graphics Oy, Vaasa ABB Oy Kotimaan tuotemyynti HELSINKI PL 182, Helsinki Puh Fax VAASA PL 612, VAASA Puh Fax
