SNEP Linear P. Tuotetiedot. Mekaaniset ominaisuudet. Suojausluokka

Transkriptio

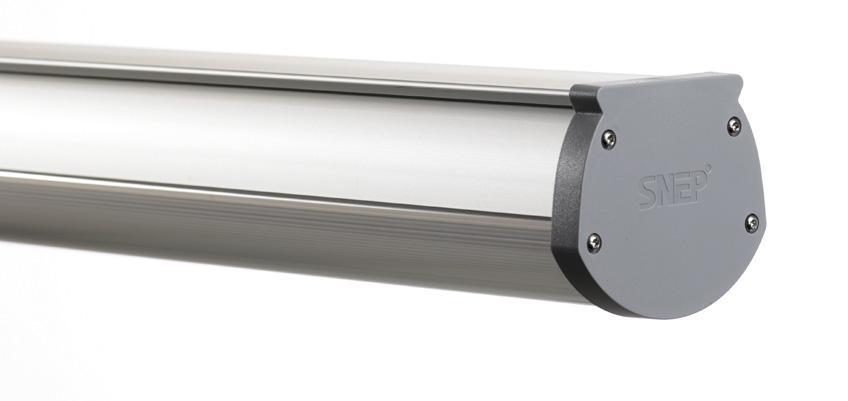

1 1 Mekaaniset Suojausluokka IK-luokka Käyttöympäristönlämpötila I IP44 / IP65 IK C / C Runkorakenne / muut tekniset tiedot Runko alumiiniprofiilia, päädyt kestävää ja paloa edistämätöntä V- 0-paloluokiteltua PC-muovia. Yleiskuvaus / tuotekuvaus Häikäisysuoja / optiikka Asennustapa SNEP Linear P -sarjan tuotteet soveltuu mm. pysäköintihalleihin, käytäviin, varastoihin ja julkisiin tiloihin. Alumiinirunkoinen valaisin on suunniteltu erityisesti matalien tilojen tarpeisiin. Nerokas ja toimiva rakenne tekee laadukkaasta valaisimesta edullisen hankkia, käyttää ja huoltaa. Linear P on muokattavissa monipuolisesti asiakkaan ja kohteen tarpeen mukaan. Optinen suoja prismoitettu PC Kattoon, valaisinripustuskiskoon tai vaijeriin, ripustettuna tai säädettävällä ramppikiinnikkeellä. Asennussarjat saatavilla erikseen. Sähkötekniset Jännite Taajuus Ohjattavuus Valonlähde V 50 / 60 Hz 28 / 35 / 45 / 56 / 70 W Päälle/pois, Dali LED Sähköinen liitäntä ** Pikaliittimellä tai esiasennetulla asennuskaapelilla (3x1,5mm 2 /5x2,5mm 2 ) kerroin > 0,95 Valaisimen elinikä * L80B h Vikaantuvuus * h /10% * Arvot normaaleissa olosuhteissa huoneenlämpötilassa T a +25 C ** Saatavilla myös erilaisilla kaapelityypeillä, pituuksilla, liittimillä ja läpijohdotettuna Mitat A B C D 1210 mm 85 mm 75 mm 1250 mm A D B C Paino 2,5 kg

2 Tuotenumeron muodostaminen Ledin Optiset Mekaaniset 8 30 P0 M 65 S Minimi värintoisto indeksi Värilämpötila Optiikka Optinen suoja 65 = IP65 Pöly- ja ruiskuvesitiivis Väri LED -vaihtoehdot Valonjako 830 = CRI min. 80 typ. 85, CCT 3000K 840 = CRI min. 80 typ. 85, CCT 4000K 850 = CRI min. 80 typ. 85, CCT 5000K Polaariset valonjakokäyrät löytyvät datalehden lopusta. P0M = Prismoitettu optinen suoja 44 = IP44 Suojaus yli 1mm kiinteitä esineitä vastaan, roiskevesitiivis Väri S = Anodisoitu harmaa 4 Sähköiset Liitäntätyyppi Kaapelin pituus Liitin Elektroniikka 28 = 28W 35 = 35W 45 = 45W 56 = 56W 70 = 70W Liitäntä 0. Pikaliitin 3x1,0-1,5mm² 1. Liitäntäkaapeli päädystä (MSK) 1,5mm² 3. Kumikaapeli päädystä (VSKB) 1,5mm² 4. Liitäntäkaapeli läpijohdotettu (MSK) 2,5mm² 5. Liitäntäkaapeli läpijohdotettu (VSKB) 2,5mm² 6. Pikaliitin läpijohdotettu 5x1,5-2,5mm² 7. Kytkentäpääty 5x1,5-2,5mm² 8. Kytkentäpääty läpijohdotettu 5x1,5-2,5mm² Kaapelin pituus 0 = Ei kaapelia 1 = 1,5m 2 = 4m Läpijohdotus (*) 3 = 1,8m + 1,9m 4 = 1,8m + 2,9m 5 = 1,8m + 3,9m 6 = 1,8m + 0,9m 7 = 0,8m + 0,9m *Kaapelien mitat on valaisimen päädystä ±0,1 m Liitin 0 = Ei liitintä 1 = Winsta 2 = Enstonet 3 = Schuko pistotulppa Ohjaustapa 0 = Ei ohjausta 2 = Dali ohjattava 4 = Teollisuusversio ( C) 5 = Teollisuusversio DALI ohjattava ( C) Kaikki tuotenumero yhdistelmät eivät ole mahdollisia

3 3 SNRO Linear P-vakiotuotteet Tyyppi Ta-luokka IK-luokka Valovirta (Valaisin) SNEP Linear P 840-P0M-44S IP C IK08 28W 3750 lm SNEP Linear P 840-P0M-65S IP C IK08 28W 3750 lm SNEP Linear P 840-P0M-44S IP C IK08 56W 7290 lm SNEP Linear P 840-P0M-65S IP C IK08 56W 7290 lm Valovirran pysyvyys Valovirran pysyvyys [%] Linear P 56 W ta 20 C Linear P 56 W ta 40 C Valonlähteen elinikä [h] Valonjakokaaviot P0M

4 4 P0M W Värilämpötila (CCT) Värintoisto (Ra) Valovirta lm (Valaisin) Valotehokkuus lm/w (valaisin) 27,5 3000K min ,5 4000K min ,5 5000K min ,5 3000K min ,5 4000K min ,5 5000K min K min K min K min K min K min K min K min K min K min SNEP kaupalliset kiinnikkeet asennustavan mukaan Vaijeri / kierretanko MEK70 Pintaasennus MEK110 Elwia MP 321 Elwia MP 311 & XYRV 108M MEK70/110 SJK 1 SJK 4 SJK 5 SJK 7 SJK 8 SRPK 1-3 SRPK 1 - kiinnike on tarkoitettu enintään ripustuskisko välille 2400 mm (pituus 1000mm) SRPK 2 - kiinnike on tarkoitettu ripustuskisko välille mm (pituus 1400mm) SRPK 3 - kiinnike on tarkoitettu ripustuskisko välille mm (pituus 1800mm)

5 5 SNEP erikoiskiinnikkeet asennustavan mukaan SJK 3 SJK 6 SJK 9 SJK 10 SJK 11 SJK 12 SJK 13
