Runkorakenne / muut tekniset tiedot Runko alumiiniprofiilia, päädyt kestävää ja paloa edistämätöntä V- 0-paloluokiteltua PC-muovia.

Transkriptio

1 1 Mekaaniset Suojausluokka Kotelointiluokka IK-luokka Käyttöympäristönlämpötila I IP44 / IP65 IK C / C Runkorakenne / muut tekniset tiedot Runko alumiiniprofiilia, päädyt kestävää ja paloa edistämätöntä V- 0-paloluokiteltua PC-muovia. Yleiskuvaus / tuotekuvaus Häikäisysuoja / optiikka Asennustapa SNEP Linear S -sarjan valaisimet ovat led-valaisimia ilman kompromisseja. Linear S -valaisin kätkee tyylikkään ja vankkatekoisen alumiinirungon sisään laadukkaan optiikan sekä uusimman led-tekniikan. Monipuoliset asennus- ja kytkentätavat sekä eri tehoversiot mahdollistavat joustavan ja kohteeseen sopivan valaistuksen. Valaisin voidaan asentaa paitsi kattoon myös perinteisiin valaisinripustuskiskoihin SNEP-jousikiinnikkeillä. Linear S täyttää DIN urheilutilakestotestin vaatimukset. Valaisin on saatavana myös valaisinramppiratkaisuna. Optinen muoviheijastin, korkean hyötysuhteen optinen PC suoja mikroprisma, kirkas tai satiini. Kattoon, valaisinripustuskiskoon tai vaijeriin, ripustettuna tai säädettävällä ramppikiinnikkeellä. Asennussarjat saatavilla erikseen. Sähkötekniset Jännite Taajuus Teho Ohjattavuus Valonlähde Sähköinen liitäntä ** V 50 / 60 Hz 28 / 35 / 45 / 56 / 70 W On/off, Dali LED Tehokerroin > 0,95 Valaisimen elinikä * Pikaliittimellä tai esiasennetulla asennuskaapelilla (3x1,5mm²/5x2,5mm²) L80B h Vikaantuvuus * h /10% * Arvot normaaleissa olosuhteissa huoneenlämpötilassa T a +25 C ** Saatavilla myös erilaisilla kaapelityypeillä, pituuksilla, liittimillä ja läpijohdotettuna Mitat A 1210 mm A B B 85 mm C C 75 mm D D 1250 mm Paino 2,5 kg

2 Tuotenumeron muodostaminen Ledin Optiset 8 30 C 65 S P1 Mekaaniset Minimi värintoisto indeksi Värilämpötila Optiikka Optinen suoja Kotelointiluokka Väri LED -vaihtoehdot Valonjako Kotelointiluokka 830 = CRI min. 80 typ. 85, CCT 3000K 840 = CRI min. 80 typ. 85, CCT 4000K 850 = CRI min. 80 typ. 85, CCT 5000K Polaariset valonjakokäyrät löytyvät datalehden lopusta. P1C = Korkeanhyötysuhteen optinen heijastin ja kirkas suoja P1M = Korkeanhyötysuhteen optinen heijastin ja mikroprisma suoja P1S = Korkean hyötysuhteen optinen heijastin ja satiini PC suoja 44 = IP44 Suojaus yli 1mm kiinteitä esineitä vastaan, roiskevesitiivis 65 = IP65 Pöly- ja ruiskuvesitiivis Väri S = Anodisoitu harmaa 4 Sähköiset Teho Liitäntätyyppi Kaapelin pituus Liitin Elektroniikka Teho Kaapelin pituus Liitin 28 = 28 W 35 = 35 W 45 = 45 W 56 = 56 W 70 = 70 W Liitäntä 0. Pikaliitin 3x1,0-1,5mm² 1. Liitäntäkaapeli päädystä (MSK) 1,5mm² 3. Kumikaapeli päädystä (VSKB) 1,5mm² 4. Liitäntäkaapeli läpijohdotettu (MSK) 2,5mm² 5. Liitäntäkaapeli läpijohdotettu (VSKB) 2,5mm² 6. Pikaliitin läpijohdotettu 5x1,5-2,5mm² 7. Kytkentäpääty 5x1,5-2,5mm² 8. Kytkentäpääty läpijohdotettu 5x1,5-2,5mm² Kaikki tuotenumero yhdistelmät eivät ole mahdollisia 0 = Ei kaapelia 1 = 1,5m 2 = 4m Läpijohdotus (*) 3 = 1,8m + 1,9m 4 = 1,8m + 2,9m 5 = 1,8m + 3,9m 6 = 1,8m + 0,9m 7 = 0,8m + 0,9m *Kaapelien mitat on valaisimen päädystä ±0,1 m 0 = Ei liitintä 1 = Winsta 2 = Enstonet 3 = Schuko pistotulppa Ohjaustapa 0 = Ei ohjausta 2 = Dali ohjattava 4 = Teollisuusversio ( C) 5 = Teollisuusversio DALI ohjattava ( C)

3 Vakiotuotteet 3 SNRO Linear S- Vakiotuotteet Tyyppi Kotelointiluokka Ta-luokka IK-luokka Optiikka Teho Valovirta (Valaisin) SNEP Linear S 840-P1C-44S IP C IK08 P1C 56W 8150 lm SNEP Linear S 840-P1M-44S IP C IK08 P1M 56W 7370 lm SNEP Linear S 840-P1S-44S IP C IK08 P1S 56W 7770 lm SNEP Linear S 840-P1S-44S IP C IK08 P1S 70W 9460 lm Kaikki arvot on mitattu jatkuvuustilassa normaaleissa käyttöolosuhteissa T a 25 C Valovirran pysyvyys Valovirran pysyvyys [%] Linear S 56 W Ta 25 C Linear S 56 W Ta 40 C Valonlähteen elinikä [h]

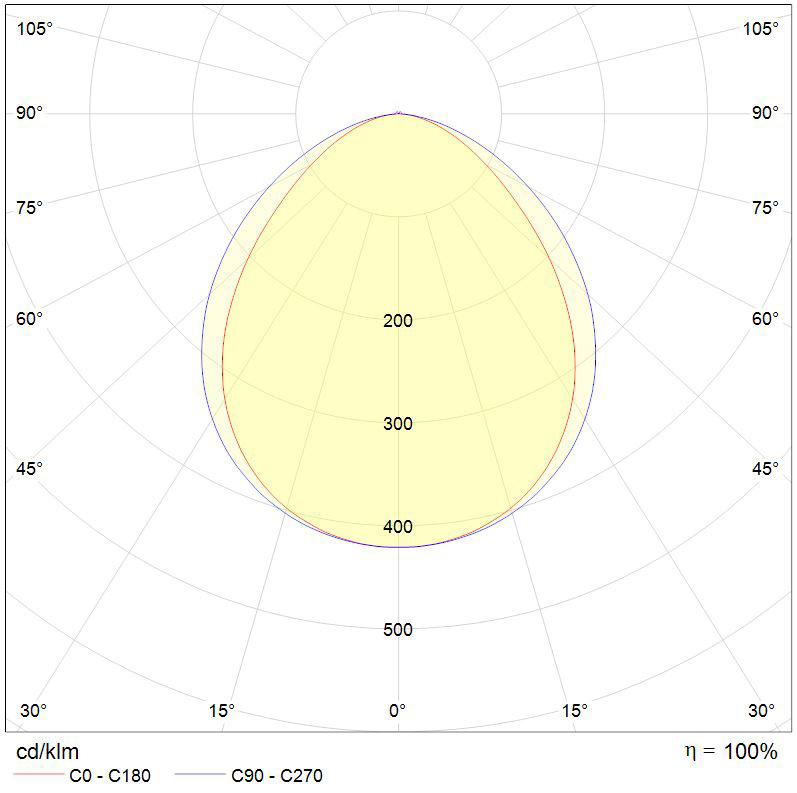

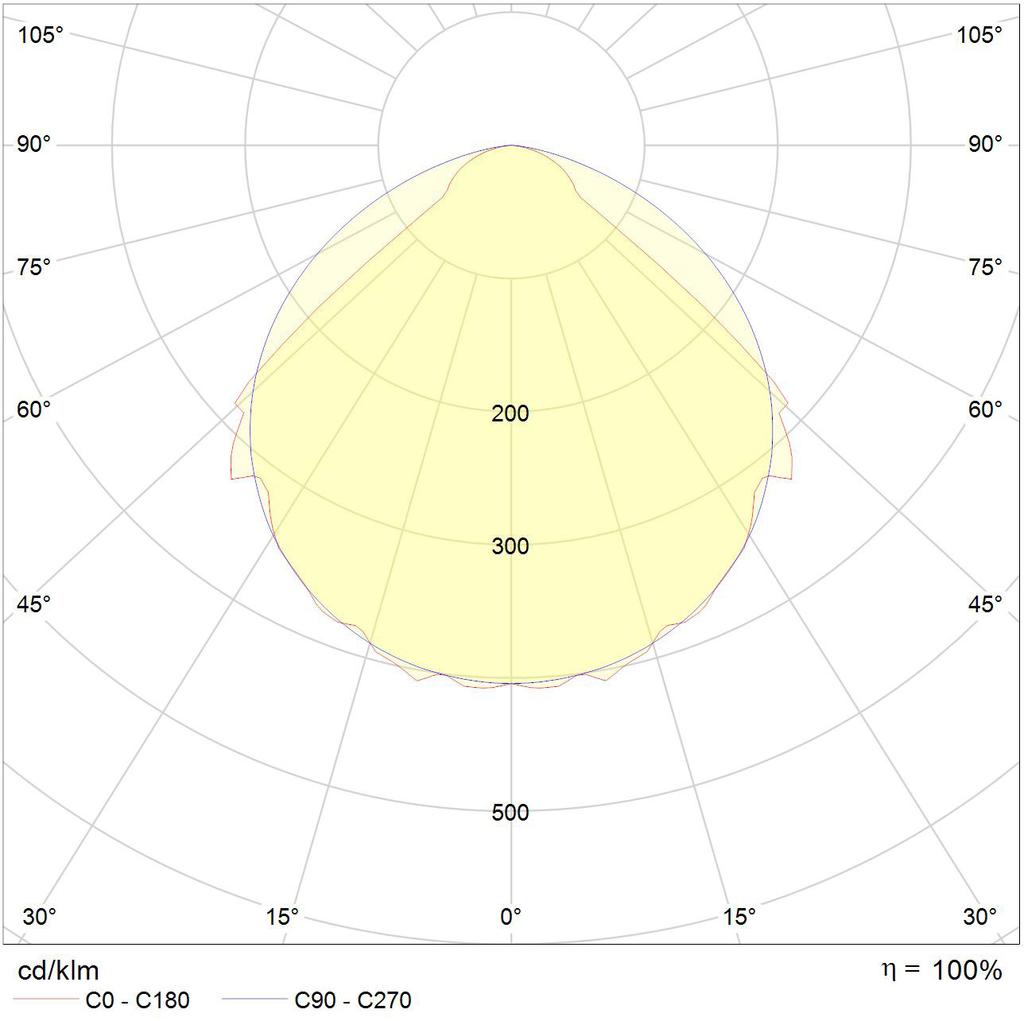

4 4 Valonjakokaaviot P1M P1C P1S

5 5 P1M P1C Teho W Värilämpötila (CCT) Värintoisto (Ra) Teho W Värilämpötila (CCT) Värintoisto (Ra) Valovirta lm (Valaisin) Valovirta lm (Valaisin) Valotehokkuus lm/w (valaisin) 27,5 3000K min ,5 4000K min ,5 5000K min ,5 3000K min ,5 4000K min ,5 5000K min K min K min K min K min K min K min K min K min K min Valotehokkuus lm/w (valaisin) 27,5 3000K min ,5 4000K min ,5 5000K min ,5 3000K min ,5 4000K min ,5 5000K min K min K min K min K min K min K min K min K min K min P1S Teho W Värilämpötila (CCT) Värintoisto (Ra) Valovirta lm (Valaisin) Valotehokkuus lm/w (valaisin) 27,5 3000K min ,5 4000K min ,5 5000K min ,5 3000K min ,5 4000K min ,5 5000K min K min K min K min K min K min K min K min K min K min

6 6 SNEP kaupalliset kiinnikkeet asennustavan mukaan Vaijeri / kierretanko MEK70 Pintaasennus MEK110 Elwia MP 321 Elwia MP 311 & XYRV 108M MEK70/110 SJK 1 SJK 4 SJK 5 SJK 7 SJK 8 SRPK 1-3 SRPK 1 - kiinnike on tarkoitettu enintään ripustuskisko välille 2400 mm (pituus 1000mm) SRPK 2 - kiinnike on tarkoitettu ripustuskisko välille mm (pituus 1400mm) SRPK 3 - kiinnike on tarkoitettu ripustuskisko välille mm (pituus 1800mm)

7 7 SNEP erikoiskiinnikkeet asennustavan mukaan SJK 3 SJK 6 SJK 9 SJK 10 SJK 11 SJK 12 SJK 13
