1 PARMA-MÄRKÄTILAT Päältä asennuksen vastaanotto- ja asennusohjeet

2 2 Sisällysluettelo 1 YLEISTÄ MUUTOKSET MÄRKÄTILAELEMENTIN HANKINTAAN LIITTYVÄ TOIMENPIDEAIKATAULU ASENNUKSEN VALMISTELU KUORMAN PURKAMINEN MAHDOLLINEN VÄLIVARASTOINTI VASTAANOTTOTARKASTUS TYÖMAALLA ASENNUS HORMI SUOJAUS ELEMENTTIEN LUOVUTUS TILAAJALLE REKLAMAATIOT HINNASTO (KAIKKI HINNAT ALV 0 %) LIITE 1 LIITE 2 Lisätietoja: Tuotanto Kari Markkanen, kari.markkanen@parmarine.fi Reklamaatiot Timo Haapaviita, timo.haapaviita@parmarine.fi Lähettämö Erika Jalarvo, erika.jalarvo@parmarine.fi

3 3 1 YLEISTÄ Kylpyhuone on sisäpuolelta täysin valmiiksi käyttökuntoon kalustettu elementti ja sisältää helposti vahingoittuvia teknisiä komponentteja ja kalusteita. Kylpyhuonetta tulee käsitellä varovaisemmin kuin normaalisti betonielementtiasennuksessa on totuttu. Tämä on yleisohje, jota täydennetään kohdekohtaisilla elementtipiirustuksilla. Jos ohjeesta joudutaan poikkeamaan, on siitä sovittava aina elementin valmistajan kanssa. Muulloin työmaa tekee poikkeamisen omalla vastuullaan. Ohje perustuu pääsääntöisesti kylpyhuone-elementin päältäasennukseen rungon nousun yhteydessä. Jos halutaan asentaa elementit sivusta sisään, on valmistajan kanssa neuvoteltava asiasta jo suunnitteluvaiheessa. Ensimmäiseen asennukseen osallistuu asennusopastaja ja asennuksesta täytetään pöytäkirja. Tämän päältä asennuksen vastaanotto- ja asennusohjeiden lisäksi elementtien asennuksissa tulee huomioida mallikatselmuspöytäkirjaan kirjatut asiat. 2 MUUTOKSET Mahdollisista muutoksista on neuvoteltava elementtivalmistajan kanssa, huomioiden suunnittelu- ja valmistusaikataulu.

4 4 3 MÄRKÄTILAELEMENTIN HANKINTAAN LIITTYVÄ TOIMENPIDEAIKATAULU 3.1 Tilauksen tekemisen yhteydessä, joka tulee tehdä vähintään kahdeksan (8) -kymmenen (10) viikkoa ennen toimitusten aloittamista, tilaaja toimittaa valmistajalle kirjallisen aikataulutiedon toimitusten aloitus- ja kestoajasta sekä asennukseen liittyviä oleellisia tietoja. 3.2 Neljä (4) viikkoa ennen toimitusten aloittamista kylpyhuone-elementtikohtainen aikataulu, jossa on ilmoitettu asennusjärjestys ja asennusvauhti kerroksittain. Samalla suunnitellaan kuormat, sovitaan asennusopastus ja kalusto. 3.3 Varmistetaan kaksi (2) viikkoa ennen toimitusta aikataulun toteutuminen. 3.4 Kolme (3) työpäivää ennen toimitusta työmaa vahvistaa toimitusajankohdan. Kuljetukset toimitetaan täysinä kuormina. Ensimmäinen kuorma sisältää mahdollisen asennuskaluston ja joustavat asennusvälikkeet.

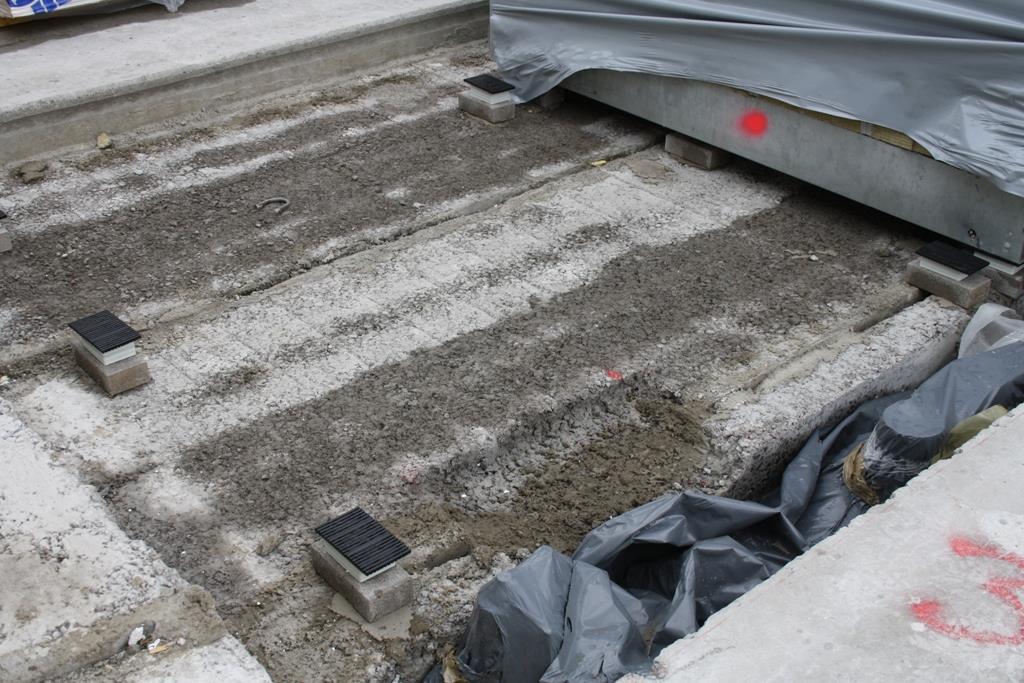

5 5 4 ASENNUKSEN VALMISTELU Varmista rakennepiirustuksista elementin korkeusasema, mahdolliset upotukset ja elementtivalmistajalta kynnystiedot (LIITE 1 ). Elementin paikan merkitseminen Kaivon ja viemäröinnin varauksen huomioiminen (esim. elementin pohjalaatan alapuolella olevan lattiakaivon vaatima tila) Asennusvälikkeiden paikkojen merkintä ja välipohja-aukon tarkistus tehtaan elementtipiirustusten mukaan asennusvälikkeiden vaa'itus määrättyyn korkeustasoon (joustavien asennusvälikkeiden mitat ovat 100*165*8) Asennusvälikkeiden ohjeelliset sijoituspaikat ovat merkitty kylpyhuone-elementtipiirustuksiin. Huom! ei joustavia välikkeitä päällekkäin, tarvittaessa korotuksiin on käytettävä aina kovaa materiaalia, jonka suuruus on sama kuin asennusvälikkeen (esim. betoni, muovi tai metalli). (Kuva 1. Vaa itettu asennuspaikka asennusvälikkeineen). Kuva 1. Vaa itettu asennuspaikka asennusvälikkeineen

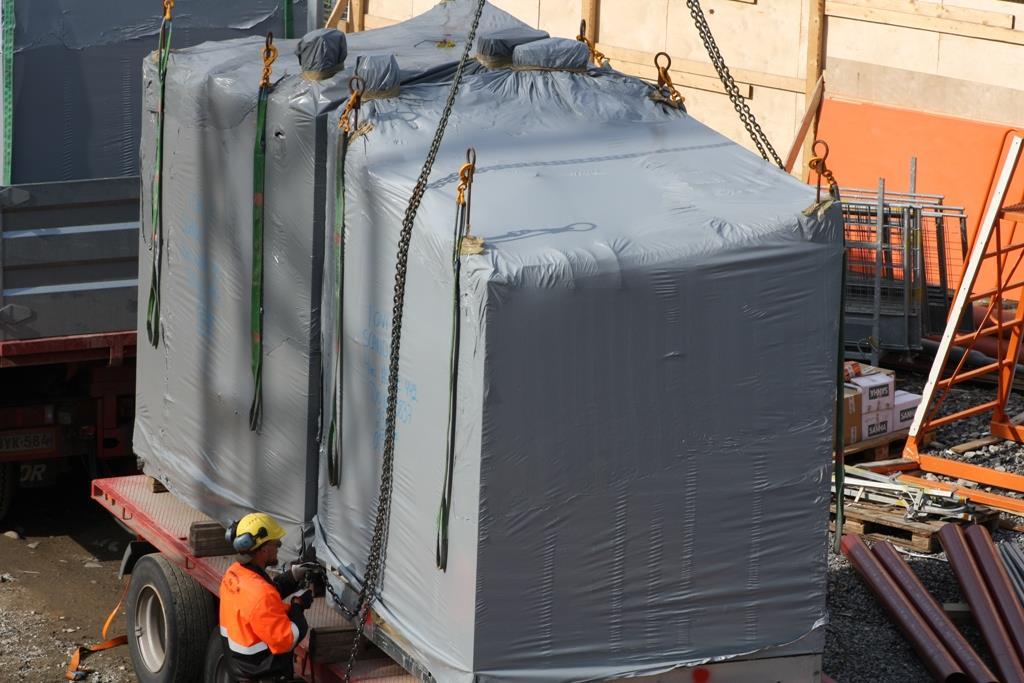

6 6 5 KUORMAN PURKAMINEN Kuorman purkamisen suorittaa vastaanottaja. Nosto tapahtuu suoraan lavalta valmiiksi vaa'itetulle asennuspaikalle. Kuljettaja irrottaa kuormaliinat. Työmaan henkilö kiinnittää elementin nostoelimet, vastaten nostovaiheesta. Purkamisaika on 1,5 tuntia, jonka ylitys veloitetaan erikseen. Isoimpia elementtejä >(2,5m x 2,5m) ja lenkeistä nostettaessa on käytettävä säädettävää neljän pisteen vaakapuomia. Pienempien elementtien <(2,5m x 2,5m) nostamisessa voidaan käyttää riittävän pitkiä vähintään 6 m:n nostorakseja katon lommahtamisen estämiseksi. Huomioi ylintenkerroksien osalta nosturin nostokorkeus. Elementin pakkausmuovin päälle on kiinnitetty 2,5 metriä pitkät nostoliinat, jotka ovat valmiiksi kiinnitetty elementin nostotankoihin. Näin voidaan nostopuomi tai nostoraksit kiinnittää elementtiin maatasosta (Kuva 2. Kuorman purkaminen). Asennuksen yhteydessä KATOLLE ASTUMINEN ON EHDOTTOMASTI KIELLETTY. Katto ei kestä painoa. Elementtiä nostettaessa sen alapuolelle meno on ehdottomasti kielletty. Kuva 2. Kuorman purkaminen

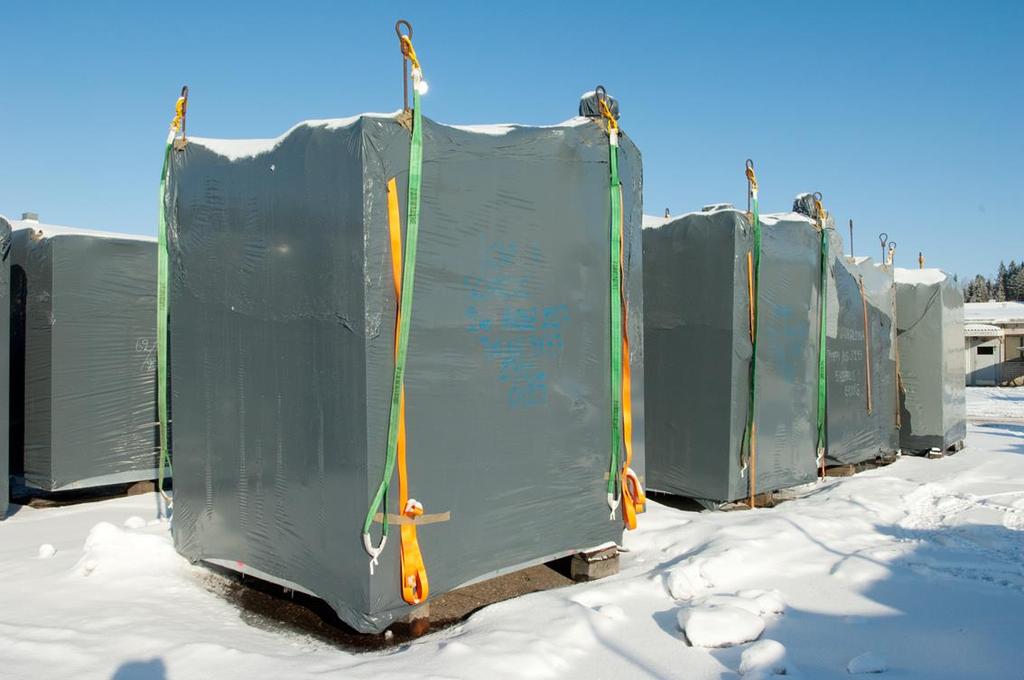

7 7 6 MAHDOLLINEN VÄLIVARASTOINTI Elementit tulisi asentaa suoraan auton lavalta paikoilleen. Emme suosittele elementtien välivarastointia työmaalla. Jos elementit on aivan välttämätöntä välivarastoida, niin tulee huomioida seuraavat asiat: Elementit on ladottava tasaiselle alustalle tukiparrujen päälle, jolloin korkeus maapohjasta on vähintään 200 mm (Kuva 3. Kylpyhuone-elementtien mahdollinen välivarastointi) Viemäripää ja kaivo sijaitsevat elementtipohjan alapuolella ja ovat arkoja kolhaisuille. Kts. kohta SUOJAUS. Kuva 3. Kylpyhuone-elementtien mahdollinen välivarastointi 7 VASTAANOTTOTARKASTUS TYÖMAALLA Vastaanottaja tarkastaa elementit ulkopuolelta kuorman purkamisen yhteydessä, ja kuittaa vastaanottamansa tavaran (myös erilliset osatoimitukset). Mahdollisista kuljetusvaurioista on tehtävä kirjallinen huomautus lähetteeseen. Erityisesti on syytä tarkastaa tyyppi- ja kerrosmerkinnät, katto, ovi, LVIS-liitoskappaleet, viemärikaivo sekä putket. Epäselvissä tilanteissa tulee kääntyä elementtivalmistajan puoleen.

8 8 8 ASENNUS 8.1 Elementtien sijoitus (Kuva 4. Elementti lasketaan valmiiksi vaa itetulle paikalleen) Elementit sijoitetaan rakennukseen huoneisto numeroiden mukaisesti. Elementin tiedot on merkitty oviseinällä olevaan tyyppi-tarraan. Päällekkäisten märkätilaelementtien asennustarkkuus on keskenään, sivusuunnassa <10 mm. Elementtien mittapiirustuksissa ei ole huomioitu työmaalla tehtävää ulkolevytystä. Elementti on mitoitettu ja asennetaan kantavasta seinärakenteesta irti 20mm. LVIS-kytkentöjen onnistuminen varmistetaan ladonnan yhteydessä ja mahdolliset huomautukset tehdään toimittajalle välittömästi. Asennusten yhteydessä on varmistettava aukkojen ja läpivientien kohdistaminen elementin ja rakennusrungon välillä (esim. ikkuna-aukot). Kuva 4. Elementti lasketaan valmiiksi vaa itetulle paikalleen

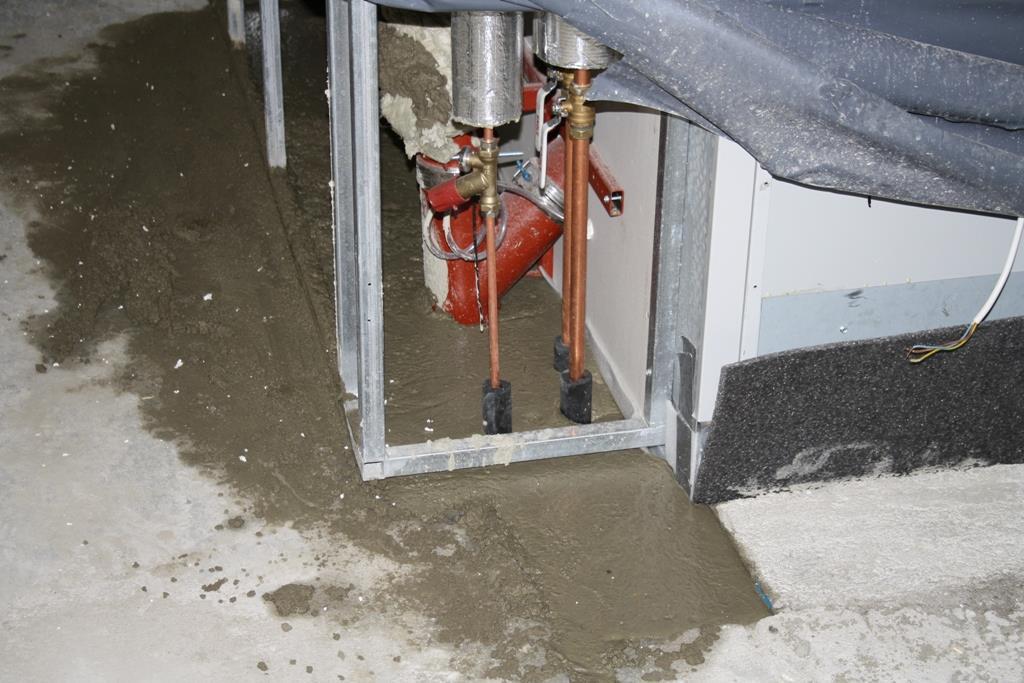

9 9 8.2 Asennuksen eteneminen asennetaan elementti lopulliselle paikalleen pohjakehän yläreuna asennettava vaakasuoraan kahdelta erisuuntaiselta sivulta (tarvittaessa lisätään kovia säätövälikkeitä) 8.3 Seuraavat myöhemmin tehtävät työvaiheet suoritetaan kerrosvälin LVIS-putkistojen liitostyöt huomioidaan hormitilassa olevat mahdolliset varaukset (työmaalla asennettavat esim. sadevesi- ja sähkönousut) LVIS-putkistojen liitostyön jälkeen tehdään hormitilan määräysten mukainen sulkuvalu (Kuva 5. Hormitilan palokatko ja kylpyhuoneen reunat valettu). suoritetaan kylpyhuoneen reunavalu ja huomioi siinä kh-lattian valuun jäävä irroituskaista. Näin saadaan vaimennettua mahdollinen pesukoneen äänet vesijohtojen painekokeet pitää suorittaa ennen putkistojen peittämistä elementtien ulkopuoliset levytykset tehdään työmaalla kohteen suunnitelmissa annettujen ohjeiden mukaisesti. Kuva 5. Hormitilan palokatko ja kylpyhuoneen reunat valettu Kytkettäessä kylpyhuoneita rakennuksen verkostoon LVI-urakoitsijan tulee varmentaa ja estää mahdollisten vesivahinkojen syntyminen. Sähköurakoitsijan tulee varmentaa kylpyhuoneiden sähkökytkennät ennen verkostoon kytkemistä.

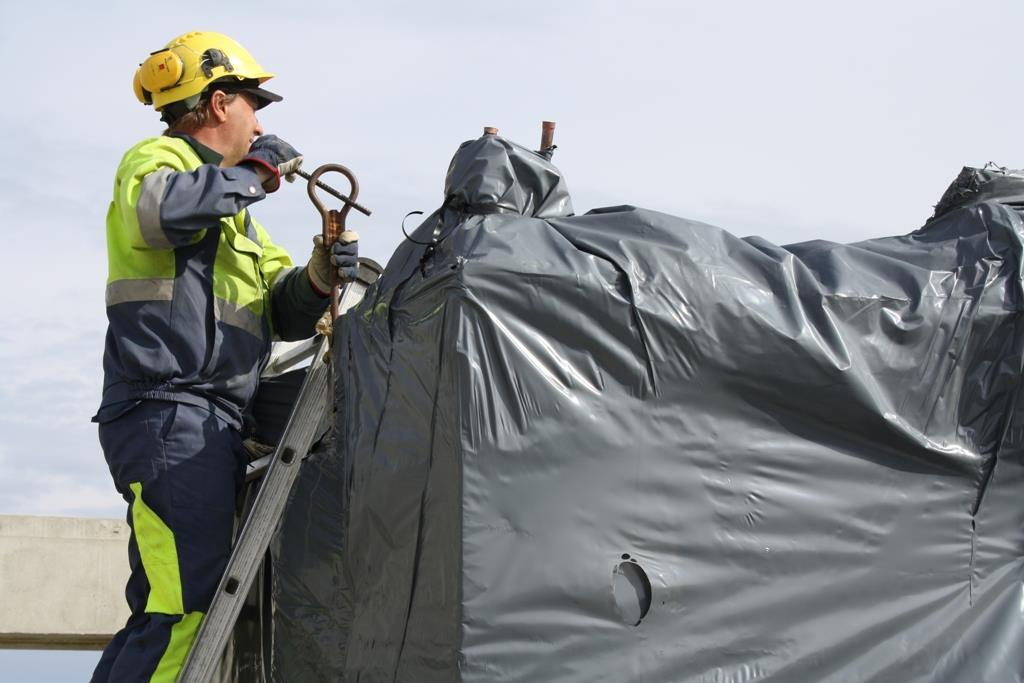

10 10 9 HORMI Nostoliinat on aina palautettava paluukuormassa toimittajalle! Kierretangot palautetaan kerroksittain toimittajalle! (Kuva 6. Kierretankojen irrottaminen) Nostopuomit, yms. nosto- ja asennuskalusto on palautettava asennustyön päätyttyä toimittajalle! Kuva 6. Kierretankojen irrottaminen 10 SUOJAUS Katso työmaa-aikainen kosteudensuojaus (LIITE 2).

11 11 11 ELEMENTTIEN LUOVUTUS TILAAJALLE 11.1 Ovi on suljettu sinetillä rakennusaikaisen kulumisen ja vahingoittumisen estämiseksi. Oviaukon ja sinettien avaus suoritetaan yhteisesti sovittuna ajankohtana rakennustöiden loppuvaiheessa. Avaamisen yhteydessä myös valmistajan edustajan on oltava paikalla. Pöytäkirjaan merkitään tilaajan tekemät huomautukset. Tämän jälkeen valmistaja vastaa vain vuositakuuseen sisältyvistä vioista Elementit on siivottu tehtaalla käyttökuntoon. Ovien avaamisen jälkeen työmaa huolehtii, ettei kylpyhuoneita käytetä esim. työmaan pesupaikkana tai varastona. Työmaa puhdistaa kylpyhuoneet rakennusaikana tapahtuneesta likaantumisesta. 12 REKLAMAATIOT Mahdollisista kuljetus- tai tuotereklamaatioista on aina oltava yhteydessä kylpyhuonevalmistajaan. Tuotteeseemme kohdistuvia laskuja emme hyväksy, ellei niissä ole :n antamaa työtilausnumeroa.

12 12 13 HINNASTO (KAIKKI HINNAT ALV 0 %) PUOMIVUOKRA 180,00 Puomi toimitetaan ensimmäisen kuorman mukana ja palautetaan viimeisen toimituksen yhteydessä. PALAUTTAMATON NOSTOTANKO 25,00 / kpl Palautettavien nostotankojen määrä merkitään lähetysluetteloon. AUTOJEN ODOTUSAJAT 37,00 / h 1,5 tunnin purkuajan ylittävältä osalta. Kuitataan lähetysluetteloon. ASENNUSOPASTUS JA SINETTIEN AVAUS OVAT MAKSUTTOMIA.

13 1 LIITE 1

14 2 LIITE 1

15 1 LIITE 2 PARMA KYLPYHUONEET Kylpyhuone-elementtien työmaa-aikainen kosteudensuojaus valmistetaan tehdashallissa vakioiduissa olosuhteissa. Valmistukseen käytettävät materiaalit varastoidaan sisätiloissa tai materiaaleista riippuen ulkona suojatussa katoksessa. Kylpyhuoneen rakenteet ovat käyttötarkoituksensa mukaisesti kosteuden kestäviä, eivätkä ne vaadi erityisiä kosteuteen liittyviä suojaustoimenpiteitä. Valmis tuote on kauttaaltaan suojattu sään kestävällä muovikalvolla. Kylpyhuoneilla on VTT:n myöntämä sertifikaatti nro 160/01. Kylpyhuoneen sisälle valittavien kalusteiden, varusteiden ja materiaalien tulee olla käyttö-tarkoitukseensa soveltuvia ja hyvin kosteutta kestäviä tuotteita. Erityinen huomio on kiinnitettävä seuraaviin kalusteisiin: puiset allaskaapit paneelikatto saunan puuosat ovet Työmaaolosuhteissa sääolosuhteiden vaihteluista muodostuva kondensoituminen voi aiheuttaa kosteuden nousun elementin sisäpuolella. Elementin ulkopuolella kosteudelle alttiita materiaaleja ovat LVI-putkistojen eristeet, ja muut mahdolliset ääni- tai paloeristeet. Kylpyhuoneen asennuspaikka pitää puhdistaa talvella lumesta ja jäästä, eikä asennuspaikalle saa jäädä lammikoiksi jäävää vettä. Nostokoukkuja kiinni laitettaessa tarkistetaan silmämääräisesti onko suojaus ehjä. Poistetaan suojamuovi kantavien seinien osuudelta ( Kuva 7 Suojamuovi on poistettu kantavan seinän osuudelta Paikalleen noston ja nostokoukkujen irrottamisen jälkeen suojamuoviin jäävät reiät teipataan tiiviiksi. Päälle tulevien onteloiden laskussa on huomioitava, että LVIS-putkistojen päällä oleva suojaus säilyy ehjänä ( Kuva 8 LVIS-putkistojen suojaus. Kylpyhuoneen päällä olevan suojamuovin voi poistaa vasta kun kohteessa on vettä pitävä kate. Vedentuloa avoimista holviaukoista alaspäin voidaan estää myös väliaikaisilla siirrettävillä katerakenteilla.

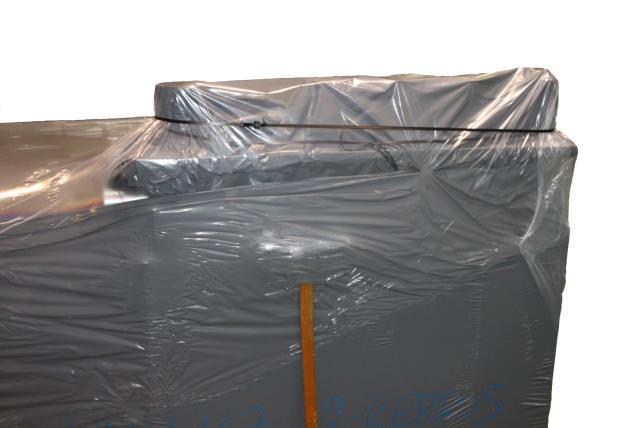

16 2 LIITE 2 Suojaukseen liittyvät asiat ja kohdekohtaiset erityispiirteet käsitellään tilaajan kanssa kylpyhuoneelementtien mallikatselmuksessa ja ensimmäisen asennuksen yhteydessä olevassa asennusopastuksessa. Kuva 7 Suojamuovi on poistettu kantavan seinän osuudelta

17 3 LIITE 2 Kuva 8 LVIS-putkistojen suojaus
