TruVision Covert IP - kameran määritysohje

Transkriptio

1 TruVision Covert IP - kameran määritysohje P/N FI REV C ISS 13OCT15

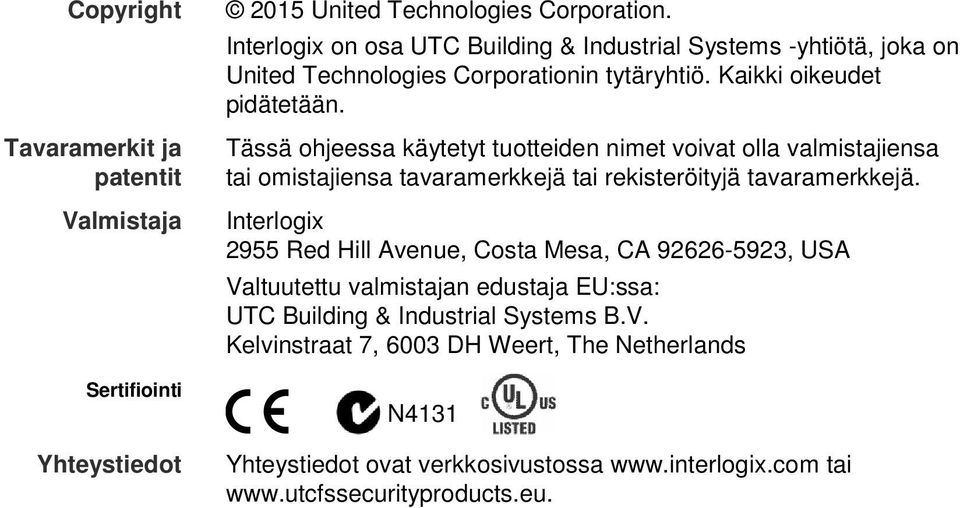

2 Copyright Tavaramerkit ja patentit Valmistaja Sertifiointi Yhteystiedot 2015 United Technologies Corporation. Interlogix on osa UTC Building & Industrial Systems -yhtiötä, joka on United Technologies Corporationin tytäryhtiö. Kaikki oikeudet pidätetään. Tässä ohjeessa käytetyt tuotteiden nimet voivat olla valmistajiensa tai omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Interlogix 2955 Red Hill Avenue, Costa Mesa, CA , USA Valtuutettu valmistajan edustaja EU:ssa: UTC Building & Industrial Systems B.V. Kelvinstraat 7, 6003 DH Weert, The Netherlands N4131 Yhteystiedot ovat verkkosivustossa tai

3 Sisältö Johdanto 3 Verkkoyhteys 4 Verkkoselaimen suojaustason tarkastaminen 4 Yhteyden muodostaminen kameraan internetin kautta 5 Kameran verkkoselaimen yleiskuvaus 5 Kameramääritykset 8 Määritysvalikon yleiskuvaus 8 Paikalliset asetukset 9 Järjestelmän aika 10 Verkkoasetukset 12 Tallennusparametrit 18 Videokuva 19 OSD (kuvaruutunäyttö) 23 Tekstin näkymä 24 Yksityisyyden suojat 25 Kuvapeitto 25 Liiketunnistushälytykset 26 Tamper-suojaushälytykset 32 Poikkeushälytykset 33 Hälytystulot ja -lähdöt 34 Kasvojen tunnistus 36 Äänipoikkeuksen tunnistus 37 Linjan ylityksen tunnistus 39 Tunkeutumisen tunnistus 41 Heikon tarkennuksen tunnistus 43 Ympäristön muuttumisen tunnistus 44 Pikakuvaparameterit 46 NAS-asetukset 48 Tallennuslaitteet 49 Tallennusaikataulu 50 RS-232-asetukset 52 RS-485-asetukset 52 Kameran hallinta 53 Käyttäjähallinta 53 RTSP-todennus 55 IP-osoitesuodatin 56 Suojausominaisuuksien määrittäminen 56 Oletusasetusten palautus 57 Kokoonpanotiedoston tuominen ja vieminen 58 Laiteohjelmiston päivittäminen 58 Kameran uudelleenkäynnistys 60 TruVision Covert IP -kameran määritysohje 1

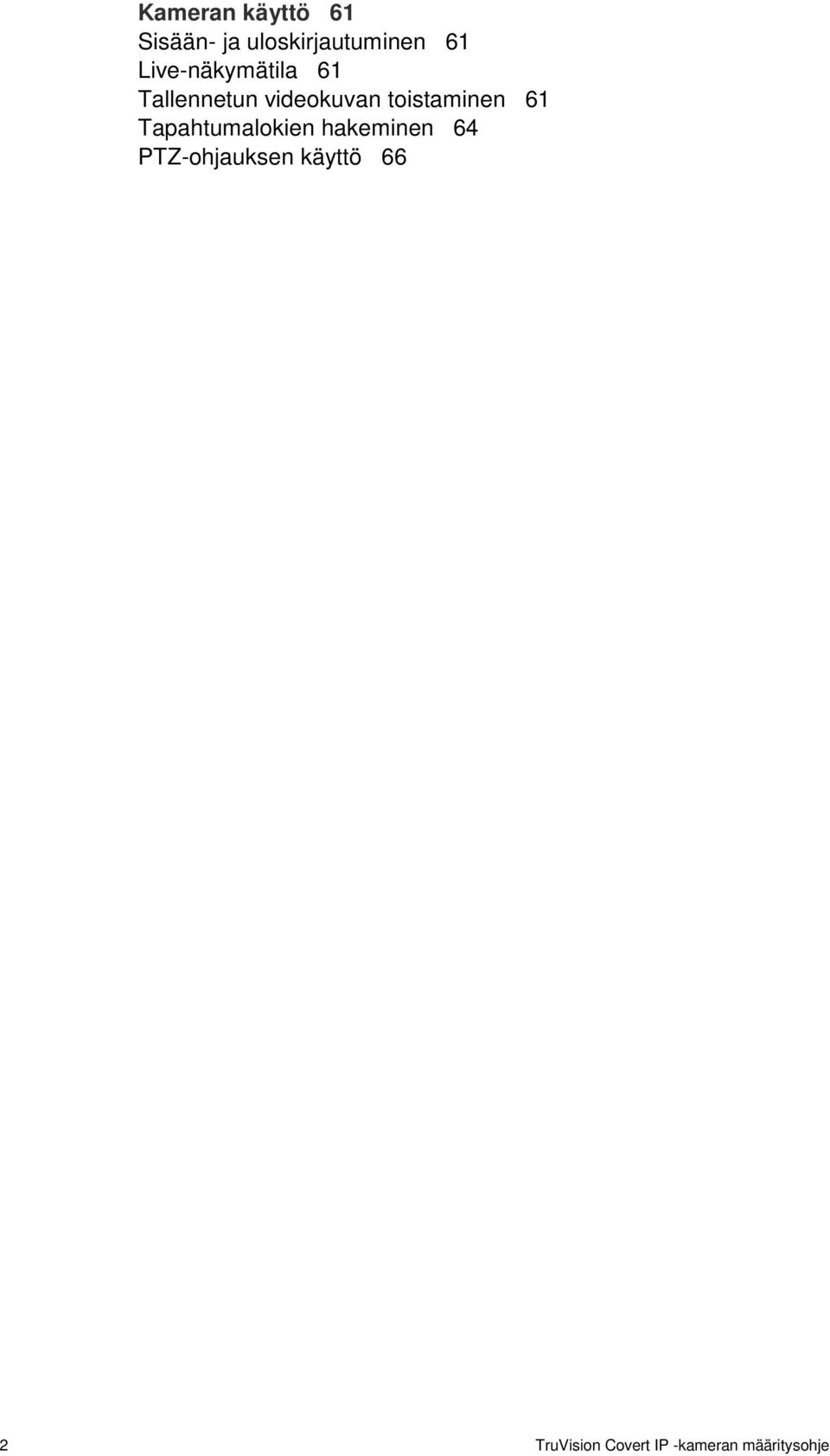

4 Kameran käyttö 61 Sisään- ja uloskirjautuminen 61 Live-näkymätila 61 Tallennetun videokuvan toistaminen 61 Tapahtumalokien hakeminen 64 PTZ-ohjauksen käyttö 66 2 TruVision Covert IP -kameran määritysohje

5 Johdanto Tämä on seuraavien TruVision Covert IP -kameramallien käyttöohje: TVA-1101 (1,3 MPx IP ATM / estetty kamera, WDR, PAL) TVA-3101 (1,3 MPx IP ATM / estetty kamera, WDR, NTSC) TruVision Covert IP -kameran määritysohje 3

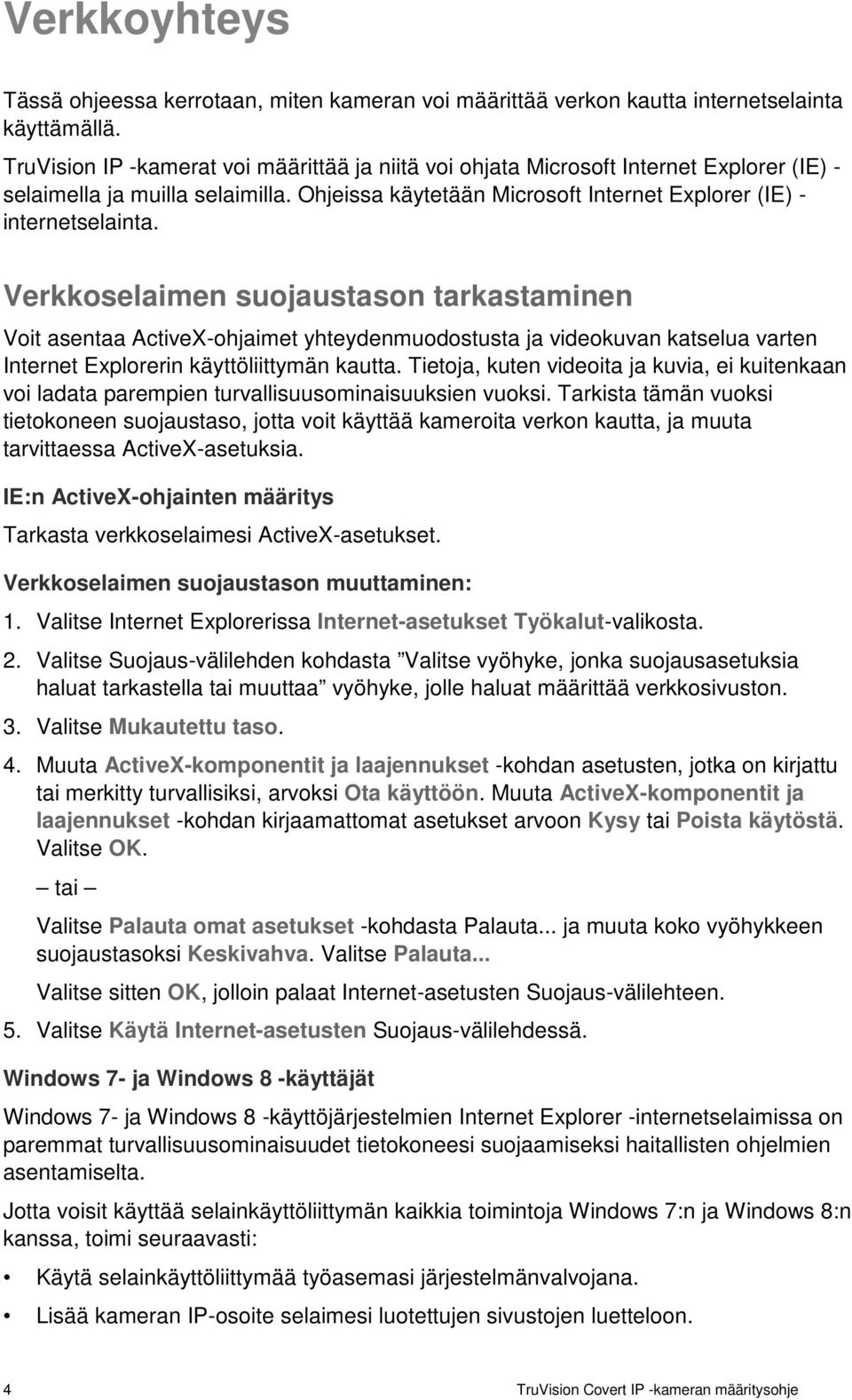

6 Verkkoyhteys Tässä ohjeessa kerrotaan, miten kameran voi määrittää verkon kautta internetselainta käyttämällä. TruVision IP -kamerat voi määrittää ja niitä voi ohjata Microsoft Internet Explorer (IE) - selaimella ja muilla selaimilla. Ohjeissa käytetään Microsoft Internet Explorer (IE) - internetselainta. Verkkoselaimen suojaustason tarkastaminen Voit asentaa ActiveX-ohjaimet yhteydenmuodostusta ja videokuvan katselua varten Internet Explorerin käyttöliittymän kautta. Tietoja, kuten videoita ja kuvia, ei kuitenkaan voi ladata parempien turvallisuusominaisuuksien vuoksi. Tarkista tämän vuoksi tietokoneen suojaustaso, jotta voit käyttää kameroita verkon kautta, ja muuta tarvittaessa ActiveX-asetuksia. IE:n ActiveX-ohjainten määritys Tarkasta verkkoselaimesi ActiveX-asetukset. Verkkoselaimen suojaustason muuttaminen: 1. Valitse Internet Explorerissa Internet-asetukset Työkalut-valikosta. 2. Valitse Suojaus-välilehden kohdasta Valitse vyöhyke, jonka suojausasetuksia haluat tarkastella tai muuttaa vyöhyke, jolle haluat määrittää verkkosivuston. 3. Valitse Mukautettu taso. 4. Muuta ActiveX-komponentit ja laajennukset -kohdan asetusten, jotka on kirjattu tai merkitty turvallisiksi, arvoksi Ota käyttöön. Muuta ActiveX-komponentit ja laajennukset -kohdan kirjaamattomat asetukset arvoon Kysy tai Poista käytöstä. Valitse OK. tai Valitse Palauta omat asetukset -kohdasta Palauta... ja muuta koko vyöhykkeen suojaustasoksi Keskivahva. Valitse Palauta... Valitse sitten OK, jolloin palaat Internet-asetusten Suojaus-välilehteen. 5. Valitse Käytä Internet-asetusten Suojaus-välilehdessä. Windows 7- ja Windows 8 -käyttäjät Windows 7- ja Windows 8 -käyttöjärjestelmien Internet Explorer -internetselaimissa on paremmat turvallisuusominaisuudet tietokoneesi suojaamiseksi haitallisten ohjelmien asentamiselta. Jotta voisit käyttää selainkäyttöliittymän kaikkia toimintoja Windows 7:n ja Windows 8:n kanssa, toimi seuraavasti: Käytä selainkäyttöliittymää työasemasi järjestelmänvalvojana. Lisää kameran IP-osoite selaimesi luotettujen sivustojen luetteloon. 4 TruVision Covert IP -kameran määritysohje

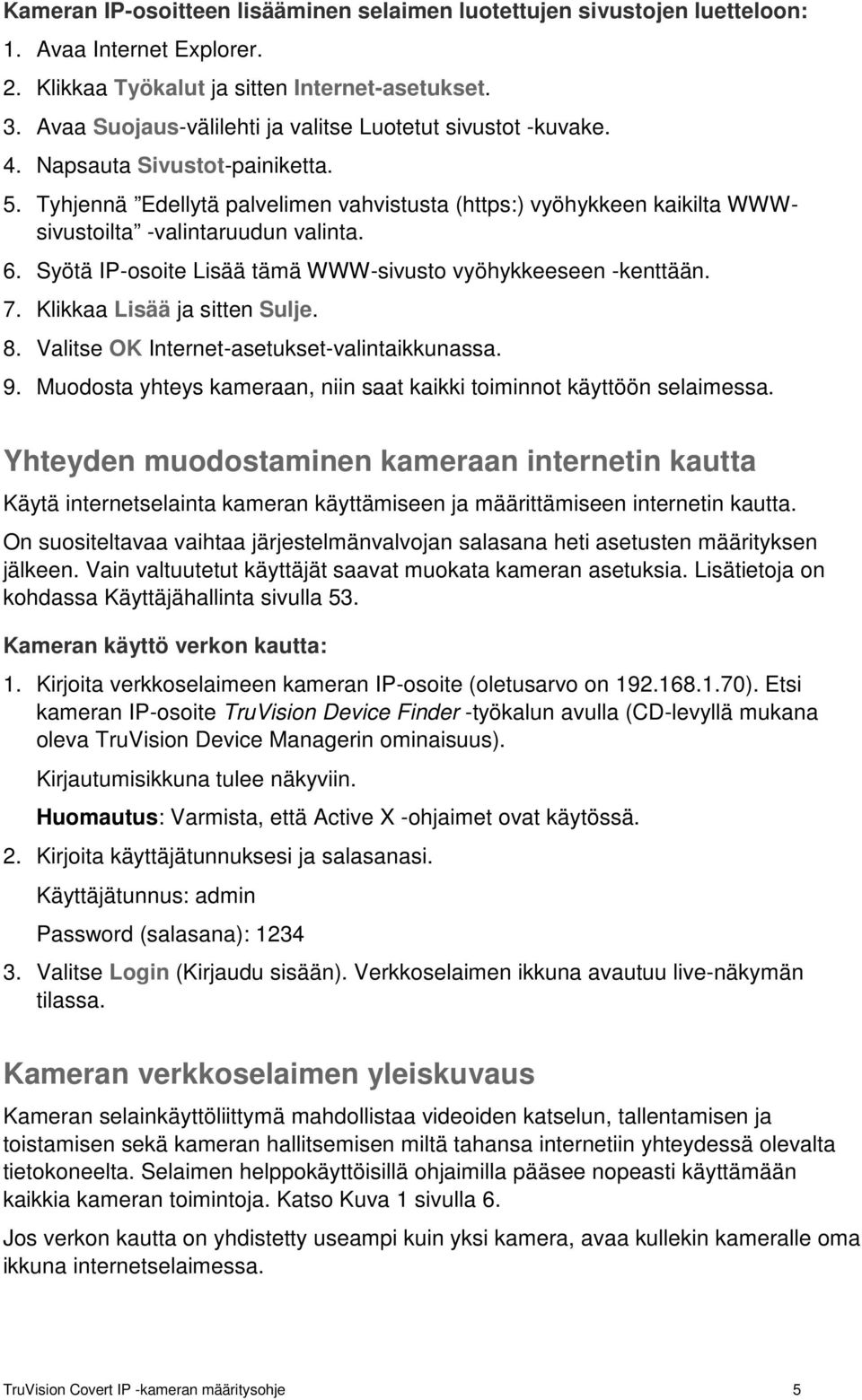

7 Kameran IP-osoitteen lisääminen selaimen luotettujen sivustojen luetteloon: 1. Avaa Internet Explorer. 2. Klikkaa Työkalut ja sitten Internet-asetukset. 3. Avaa Suojaus-välilehti ja valitse Luotetut sivustot -kuvake. 4. Napsauta Sivustot-painiketta. 5. Tyhjennä Edellytä palvelimen vahvistusta ( vyöhykkeen kaikilta WWWsivustoilta -valintaruudun valinta. 6. Syötä IP-osoite Lisää tämä WWW-sivusto vyöhykkeeseen -kenttään. 7. Klikkaa Lisää ja sitten Sulje. 8. Valitse OK Internet-asetukset-valintaikkunassa. 9. Muodosta yhteys kameraan, niin saat kaikki toiminnot käyttöön selaimessa. Yhteyden muodostaminen kameraan internetin kautta Käytä internetselainta kameran käyttämiseen ja määrittämiseen internetin kautta. On suositeltavaa vaihtaa järjestelmänvalvojan salasana heti asetusten määrityksen jälkeen. Vain valtuutetut käyttäjät saavat muokata kameran asetuksia. Lisätietoja on kohdassa Käyttäjähallinta sivulla 53. Kameran käyttö verkon kautta: 1. Kirjoita verkkoselaimeen kameran IP-osoite (oletusarvo on ). Etsi kameran IP-osoite TruVision Device Finder -työkalun avulla (CD-levyllä mukana oleva TruVision Device Managerin ominaisuus). Kirjautumisikkuna tulee näkyviin. Huomautus: Varmista, että Active X -ohjaimet ovat käytössä. 2. Kirjoita käyttäjätunnuksesi ja salasanasi. Käyttäjätunnus: admin Password (salasana): Valitse Login (Kirjaudu sisään). Verkkoselaimen ikkuna avautuu live-näkymän tilassa. Kameran verkkoselaimen yleiskuvaus Kameran selainkäyttöliittymä mahdollistaa videoiden katselun, tallentamisen ja toistamisen sekä kameran hallitsemisen miltä tahansa internetiin yhteydessä olevalta tietokoneelta. Selaimen helppokäyttöisillä ohjaimilla pääsee nopeasti käyttämään kaikkia kameran toimintoja. Katso Kuva 1 sivulla 6. Jos verkon kautta on yhdistetty useampi kuin yksi kamera, avaa kullekin kameralle oma ikkuna internetselaimessa. TruVision Covert IP -kameran määritysohje 5

8 Kuva 1: selainkäyttöliittymä Taulukko 1: Verkkoselaimen käyttöliittymän yleiskuvaus Nimi Kuvaus 1. Live-näkymä Napsauta tätä, kun haluat katsoa live-videokuvaa. 2. Toisto Klikkaa tätä, kun haluat toistaa videokuvaa. 3. Loki Valitse tämä, kun haluat hakea tapahtumalokeja. Niitä on kolmea päätyyppiä: hälytys, poikkeus ja käyttö. 4. Määritykset Valitse tämä, kun haluat tuoda näyttöön määritysikkunan, jossa voi määrittää kameran asetukset. 5. Katseluikkuna Katso live-videokuvaa. Tässä näkyvät kellonaika, päivämäärä ja kameran nimi. 6. Nykyinen käyttäjä Näyttää sisäänkirjautuneen käyttäjän. 7. Kirjaudu ulos Kirjaudu ulos järjestelmästä klikkaamalla tätä. Uloskirjautumisen voi tehdä milloin tahansa. 8. Näkymän hallinta Voit muokata live-näkymän asettelua ja streamtyyppiä eri välilehdiltä. Voit myös valita plug-inin klikkaamalla avattavaa valikkoa. IE:n (Internet Explorer) käyttäjät voivat valita verkkokomponentit ja QuickTimen. Muun kuin IE:n käyttäjät voivat valita verkkokomponentit, QuickTimen, VLC:n tai MJPEG:n, jos internetselain tukee niitä. 9. Live-näkymän aloitus/lopetus Aloita tai lopeta live-näkymä klikkaamalla tätä. 10. Audio Säädä äänenvoimakkuutta. 6 TruVision Covert IP -kameran määritysohje

9 Nimi 11. Kaksisuuntainen audio Kuvaus Laita mikrofoni päälle tai pois. 12. Kuvakaappaus Ota videosta pikakuva klikkaamalla tätä. Pikakuva tallennetaan oletuskansioon JPEG- tai BMP-muodossa. 13. Tallennuksen aloitus ja lopetus 14. Digitaalinen zoomaus Valitse tämä, kun haluat tallentaa live-videokuvaa. Valitse tämä, kun haluat ottaa digitaalisen zoomauksen käyttöön. 15. PTZ-ohjaimet Suuntatoiminnot, zoomaus, tarkennus, iiris, valo ja pyyhkijän ohjaus. Huomautus: suuntatoimintoja, valoa ja pyyhkijän ohjausta voi käyttää, jos kamera tukee RS-485:tä ja ulkoinen kääntö-/kallistuslaite, valo tai pyyhkijä on asennettu. TruVision Covert IP -kameran määritysohje 7

10 Kameramääritykset Tässä kappaleessa kerrotaan, miten voit määrittää kamerat internetselaimen avulla. Kun kameralaitteisto on asennettu, määritä kameran asetukset internetselaimen avulla. Kameroiden määrittäminen internetin kautta edellyttää järjestelmänvalvojan oikeuksia. Kameran verkkoselaimella voit määrittää kameran etänä tietokoneesi avulla. Verkkoselaimen asetukset voivat vaihdella kameramallin mukaan. Määritysruudussa on kaksi päävalikkoa: Paikalliset asetukset Määritykset Määritysvalikon yleiskuvaus Määritysruudun avulla voit määrittää palvelimen, verkon, kameran, hälytykset, käyttäjät, tapahtumat ja muut parametrit (kuten laiteohjelmiston päivityksen). Lue käytettävissä olevien asetusvalikkojen kuvaukset alta kohdista Kuva 2 ja Taulukko 2. Kuva 2: Määritysruutu (laitetietojen välilehti valittuna) Taulukko 2: määritysruudun yleiskuvaus Asetusvalikot Kuvaus 1. Järjestelmä Määrittää laitteen perustiedot, kuten sarjanumeron, laiteohjelmiston version, aika-asetukset, ylläpidon ja sarjaportin parametrit. Lisätietoja on kohdassa Järjestelmän aika sivulla Verkko Määrittää verkkoparametrit, jotka tarvitaan kameran käyttöön internetin kautta. Lisätietoja asetuksista on kohdassa Verkkoasetukset sivulla TruVision Covert IP -kameran määritysohje

11 Asetusvalikot Kuvaus 3. Video/audio Määrittää tallennusparametrit 4. Kuva Määrittää kuvaparametrit, OSD-asetukset, tekstin näkymän ja yksityisyyden suojan. Lisätietoja asetuksista on kohdassa Videokuva sivulla Suojaus Määrittää, kuka voi käyttää kameraa, heidän salasanansa ja käyttöoikeutensa, RTSP-todentamisen, IP-osoitesuodattimen ja telnet-käytön. 6. Tapaht. Määrittää liiketunnistuksen, häirinnän valvonnan, hälytystulon/- lähdön, poikkeuksen ja pikakuva-asetukset. 7. Kovalevykapasiteetti Määrittää tallennusaikataulun, tallennuslaitteen hallinnan ja NAS-kokoonpanon. Paikalliset asetukset Hallitse protokollan tyyppiä, live-näkymän suorituskykyä ja paikallisen tallennustilan polkuja Paikalliset asetukset -valikosta. Avaa paikallisten asetusten ikkuna klikkaamalla määrityspaneelissa Paikalliset asetukset. Katso alta kohdista Kuva 3 ja Taulukko 3 eri valikkoparametrien kuvaukset. Kuva 3: Esimerkki Paikalliset asetukset -ikkunasta TruVision Covert IP -kameran määritysohje 9

12 Taulukko 3: Paikalliset asetukset -ikkunan yleiskuvaus Parametrit Kuvaus Live-näkymän parametrit 1. Protokolla Määrittää käytetyn verkkoprotokollan. Vaihtoehtoja ovat: TCP, UDP, MULTICAST ja HTTP. 2. Live-näkymän suorituskyky Määrittää lähetysnopeuden. Vaihtoehtoja ovat: Lyhin viive tai Automaattinen. 3. Säännöt Viittaa paikallisen selaimen sääntöihin. Määrittää, näkyykö liiketunnistuksen, kasvojen tunnistuksen tai tunkeutumisen tunnistuksen aktivoituessa värillisiä merkkejä. Esimerkiksi jos sääntövalinta on käytössä ja kasvot tunnistetaan, kasvot merkitään live-näkymässä vihreällä suorakaiteella. 4. Kuvamuoto Valitse pikakuvien kuvamuoto: JPEG tai BMP. Tallennustiedoston asetukset 5. Tallennustiedoston koko Määrittää enimmäistiedostokoon. Vaihtoehtoja ovat: 256 Mt, 512 Mt ja 1 Gt. 6. Tallennettujen tiedostojen tallennuspaikka 7. Ladattujen tiedostojen tallennuspaikka Määrittää tallennettujen tiedostojen hakemiston. Määrittää ladattujen tiedostojen hakemiston. Kuva- ja leikeasetukset 8. Pikakuvien tallennuspaikka live-näkymässä 9. Pikakuvien tallennuspaikka toiston aikana Määrittää hakemiston, johon pikakuvat tallennetaan live-näkymässä. Määrittää hakemiston, johon pikakuvat tallennetaan toistotilassa. 10. Leikkeiden tallennuspaikka Määrittää hakemiston, johon videoleikkeet tallennetaan toistotilassa. Järjestelmän aika Verkkolaitteiden (kuten IP-kameroiden ja tietokoneiden) kellot voi synkronoida NTPprotokollan avulla. Kun verkkolaitteet yhdistetään erityiseen NTP-aikapalvelimeen, voidaan varmistaa, että ne on synkronoitu. 10 TruVision Covert IP -kameran määritysohje

13 Järjestelmän kellonajan ja päivämäärän määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > System (Järjestelmä) > Time Settings (Aika-asetukset). 2. Valitse avattavasta Time Zone (Aikavyöhyke) valikosta aikavyöhyke, joka parhaiten vastaa kameran sijaintia. 3. Valitse Time Sync (Ajan synkronointi) -kohdasta jokin kellonajan ja päivämäärän asetusvalinnoista: Synchronize with an NTP server (Synkronoi NTP-palvelimen kanssa) Valitse NTP-valintaruutu ja anna palvelimen NTP-osoite. Aikaväli voi olla minuuttia. tai Set manually (Aseta manuaalisesti): Ota Manual Time Sync (Ajan manuaalinen synkronointi) -toiminto käyttöön ja aseta järjestelmän aika ponnahduskalenterin avulla klikkaamalla. Huomautus: voit myös synkronoida kameran ajan tietokoneen ajan kanssa valitsemalla Sync with computer time (Synkronoi tietokoneen ajan kanssa) - valintaruudun. 4. Ota DST-toiminto (kesäaika) käyttöön valitsemalla Enable DST (Ota DST käyttöön) ja aseta DST-ajanjakson päivämäärät. 5. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. TruVision Covert IP -kameran määritysohje 11

14 Verkkoasetukset Kameran käyttäminen verkon kautta edellyttää tiettyjen verkkoasetusten määrittämistä. Määritä verkkoasetukset Verkko-valikon avulla. Katso lisätietoja alta kohdista Kuva 4 ja Taulukko 4. Kuva 4: verkkoikkuna (TCP/IP-välilehti näkyvissä) Taulukko 4: verkkoparametrit Valikkovälilehdet Kuvaus 1. TCP/IP NIC Type (verkkosovittimen tyyppi): valitse verkkosovittimen tyyppi. Oletus on automaattinen. Muita asetuksia ovat seuraavat: 10M Half-dup, 10M Full-dup, 100M Half-dup ja 100M Full-dup. DHCP: Hae IP-osoite ja muut verkkoasetukset palvelimelta automaattisesti ottamalla tämä asetus käyttöön. IPv4-osoite: syötä kameran IPv4-osoite. IPv4-aliverkon peite: syötä IPv4-aliverkon peite. IPv4-oletusyhdyskäytävä: syötä IPv4-yhdyskäytävän IP-osoite. IPv6-tila: valitse IPv6-tila: Manuaalinen, DHCP tai Reititinilmoitus. IPv6-osoite: syötä kameran IPv6-osoite. IPv6-aliverkon etuliitteen pituus: syötä IPv6-etuliitteen pituus. IPv6-oletusyhdyskäytävä: syötä IPv6-yhdyskäytävän IP-osoite. MAC-osoite: syötä laitteiden MAC-osoitteet. MTU: syötä MTU:n sallittu arvoväli. Oletusarvo on Multicast-osoite: syötä D-luokan IP-osoite Määritä tämä asetus vain jos käytät multicast-toimintoa. Jotkin reitittimet estävät multicast-toiminnon käytön lähetysmyrskyn aikana. DNS-palvelin: syötä verkon ensisijainen ja vaihtoehtoinen DNS-palvelin. Oletusarvo on Lisätietoja asetuksista on sivulla TruVision Covert IP -kameran määritysohje

15 Valikkovälilehdet Kuvaus 2. Portti HTTP-portti: HTTP-porttia käytetään internetselaimen etäyhteydessä. Syötä Internet Explorer (IE) -selaimelle käytetty portti. Oletusarvo on 80. RTSP-portti: RTSP on verkkohallintaprotokolla, joka on suunniteltu käytettäväksi viihde- ja viestintäjärjestelmissä streaming media - palvelimien hallinnoimiseen. Syötä RTSP-portin arvo. Oletusporttinumero on 554. HTTPS-portti: avulla videota voi katsella turvallisesti internetselaimella. Syötä HTTPS-portin arvo. Oletusporttinumero on 443. Palvelinportti: etäohjelmistot käyttävät tätä porttia. Syötä palvelimen portin arvo. Oletusporttinumero on Lisätietoja asetuksista on sivulla DDNS DDNS on palvelu, joka muuntaa internet-verkkotunnukset IP-osoitteiksi. Se on tarkoitettu tukemaan dynaamisia IP-osoitteita, joita esimerkiksi DHCP-palvelimet antavat. Valitse IP-palvelin, DynDNS tai ezddns. DynDNS (dynaaminen DNS): Luo oma isäntänimi manuaalisesti. Ensin sinun täytyy luoda käyttäjätili palveluntarjoajan verkkosivustolla DynDDNS.org. ezddns: Aktivoi DDNS:n automaattinen tunnistustoiminto dynaamisen IP-osoitteen luomiseksi. Palvelin antaa käytettävissä olevan isäntänimen tallentimellesi. IP-palvelin: Anna IP-palvelimen osoite. Lisätietoja asetuksista on sivulla PPPoE Hakee dynaamisen IP-osoitteen. Lisätietoja asetuksista on sivulla SNMP SNMP-protokolla on tarkoitettu verkkolaitteiden hallinnoimiseen. Ota SNMP käyttöön kameran tilan ja parametreihin liittyvien tietojen hakemiseen. Lisätietoja asetuksista on sivulla X Kun ominaisuus on käytössä, kameran tiedot on suojattu ja käyttäjän pitää todentautua, kun kamera yhdistetään verkkoon. Lisätietoja asetuksista on sivulla QoS QoS (palvelun laatu) voi auttaa verkkoviiveen ja -tukoksen ratkaisemisessa määrittämällä lähetettävien tietojen prioriteetin. Ota tämä asetus käyttöön, jotta voit ratkaista verkkoviiveen ja -tukoksen määrittämällä lähetettävien tietojen prioriteetin. Lisätietoja asetuksista on sivulla FTP Syötä FTP-palvelimen osoite ja kansio, johon pikakuvat lähetetään kamerasta. Lisätietoja asetuksista on sivulla UPnP UPnP-protokollan avulla laitteet voivat muodostaa yhteyden saumattomasti, ja se yksinkertaistaa verkkojen toteuttamista koti- ja yritysympäristöissä. Kun toiminto on käytössä, kullekin portille ei tarvitse tehdä porttimäärityksiä, ja kamera yhdistetään WAN-verkkoon reitittimen välityksellä. Ota käyttöön ja aseta havaittu kutsumanimi. Lisätietoja asetuksista on sivulla Sähköposti Syötä sähköpostiosoite, johon viestit lähetetään hälytyksen tapahtuessa. Lisätietoja asetuksista on sivulla NAT Verkkoyhteydessä käytetään NATia (verkko-osoitteiden muuntaminen). Valitse porttikartoitustila: automaattinen tai manuaalinen. Lisätietoja asetuksista on sivulla 17. TruVision Covert IP -kameran määritysohje 13

16 TCP/IP-parametrien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Network (Verkko) > TCP/IP. 2. Määritä verkkokortin asetukset, kuten verkkokortin tyyppi, IPv4-asetukset, IPv6-asetukset, MTU-asetukset ja multicast-osoite. 3. Jos DHCP-palvelin on käytettävissä, valitse DHCP. 4. Jos jokin sovellus (esimerkiksi sähköpostin lähetys) vaatii DNS-palvelinasetukset, määritä Preferred DNS Server (Ensisijainen DNS-palvelin) tai Alternate DNS Server (Vaihtoehtoinen DNS-palvelin). 5. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Porttiparametrien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Network (Verkko) > Port (Portti) -välilehti. 2. Määritä kameran HTTP-, RTSP-, HTTPS- ja Palvelin-portit. HTTP Port (HTTP-portti): oletusporttinumero on 80 ja sen vaihtaa miksi tahansa porttinumeroksi, joka ei ole käytössä. RTSP Port (RTSP-portti): Oletusporttinumero on 554. Se voi olla mikä tahansa portti välillä HTTPS Port (HTTPS-portti): Oletusporttinumero on 443. Sen voi vaihtaa miksi tahansa porttinumeroksi, joka ei ole käytössä. Server Port (Palvelimen portti): Palvelimen oletusporttinumero on Se voi olla mikä tahansa portti välillä Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. DDNS-parametrien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Network (Verkko). 2. Ota DDNS-toiminto käyttöön valitsemalla Enable DDNS (Ota DDNS käyttöön). 3. Valitse DDNS Type (DDNS-tyyppi). Vaihtoehtoja on kaksi: DynDNS ja IPServer. DynDNS: Anna käyttäjänimi ja salasana, jotka on rekisteröity DynDNSverkkosivustossa. Verkkotunnus on DynDNS-verkkosivuston verkkotunnus. Palvelimen osoite on members.dyndns.org. Portti on 443. ezddns: Anna isäntänimi, niin se rekisteröidään automaattisesti verkossa. IPServer: Anna IP-palvelimen osoite. 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. 14 TruVision Covert IP -kameran määritysohje

17 PPPoE-parametrien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Network (Verkko) > PPPoE. 2. Ota PPPoE-toiminto käyttöön valitsemalla Enable PPPoE (Ota PPPoE käyttöön). 3. Kirjoita käyttäjätunnus, salasana ja salasanan vahvistus PPPoE-käyttöä varten. 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. SNMP-parametrien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Network (Verkko) > SNMP. 2. Valitse vastaava SNMP-versio: v1, v2c tai v3. 3. Määritä SNMP-asetukset. SNMP-ohjelmiston määritysten tulisi olla samat kuin tässä määrittämiesi asetusten. 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Huomautus: Lataa ennen SNMP:n asettamista SNMP-ohjelmisto, jotta voit hallita kameratietojen vastaanottamista SNMP-portin kautta. Kun hälytysosoite on asetettu, kamera voi lähettää hälytystapahtuman ja poikkeusviestit valvontakeskukseen. Valitsemasi SNMP-version pitäisi olla sama kuin SNMP-ohjelmistolla x-parametrien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Network (Verkko) > 802.1X. 2. Valitse Enable IEEE 802.1X (Ota IEEE 802.1X käyttöön) toiminnon ottamiseksi käyttöön. 3. Määritä 802.1X-asetukset, mukaan lukien EAPOL-versio, käyttäjätunnus ja salasana. EAPOL-version pitää olla sama kuin reitittimessä tai kytkimessä. 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Huomautus: Myös kytkimen tai reitittimen, johon kamera on yhdistetty, pitää tukea IEEE 802.1X -standardia, ja palvelimen pitää olla määritetty. Ota käyttöön ja rekisteröi käyttäjätunnus ja salasana 802.1X-standardia varten palvelimella. QoS-parametrien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Network (Verkko) > QoS. 2. Määritä QoS-asetukset, kuten video/audio-dscp, tapahtuma/hälytys-dscp ja hallinta-dscp. Sallittu DSCP-arvoväli on Mitä suurempi DSCP-arvo on, sitä korkeampi prioriteetti. 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. TruVision Covert IP -kameran määritysohje 15

18 FTP-parametrien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Network (Verkko) > FTP. 2. Määritä FTP-asetukset, mukaan lukien palvelimen osoite, portti, käyttäjätunnus, salasana, hakemisto ja lataustyyppi. Anonymous (Anonyymi): Ota FTP-palvelimen anonyymi käyttö käyttöön valitsemalla tämä valintaruutu. Directory (hakemisto): Directory Structure (Hakemistorakenne) -kentässä voi valita juurihakemiston, päähakemiston ja alihakemiston. Kun päähakemisto on valittu, voit valita, että hakemiston nimenä käytetään laitteen nimeä, numeroa tai IP-osoitetta. Kun alihakemisto on valittu, voit käyttää hakemiston nimenä kameran nimeä tai numeroa. Upload type (Lähetystyyppi): Ota pikakuvien lähettäminen FTP-palvelimelle käyttöön. 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. UPnP-parametrien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Network (Verkko) > UPnP. 2. Ota UPnP-toiminto käyttöön valitsemalla tämä valintaruutu. Laitteen verkossa näkyvää nimeä voi muokata. 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Sähköpostiparametrien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Network (Verkko) > (Sähköposti). 16 TruVision Covert IP -kameran määritysohje

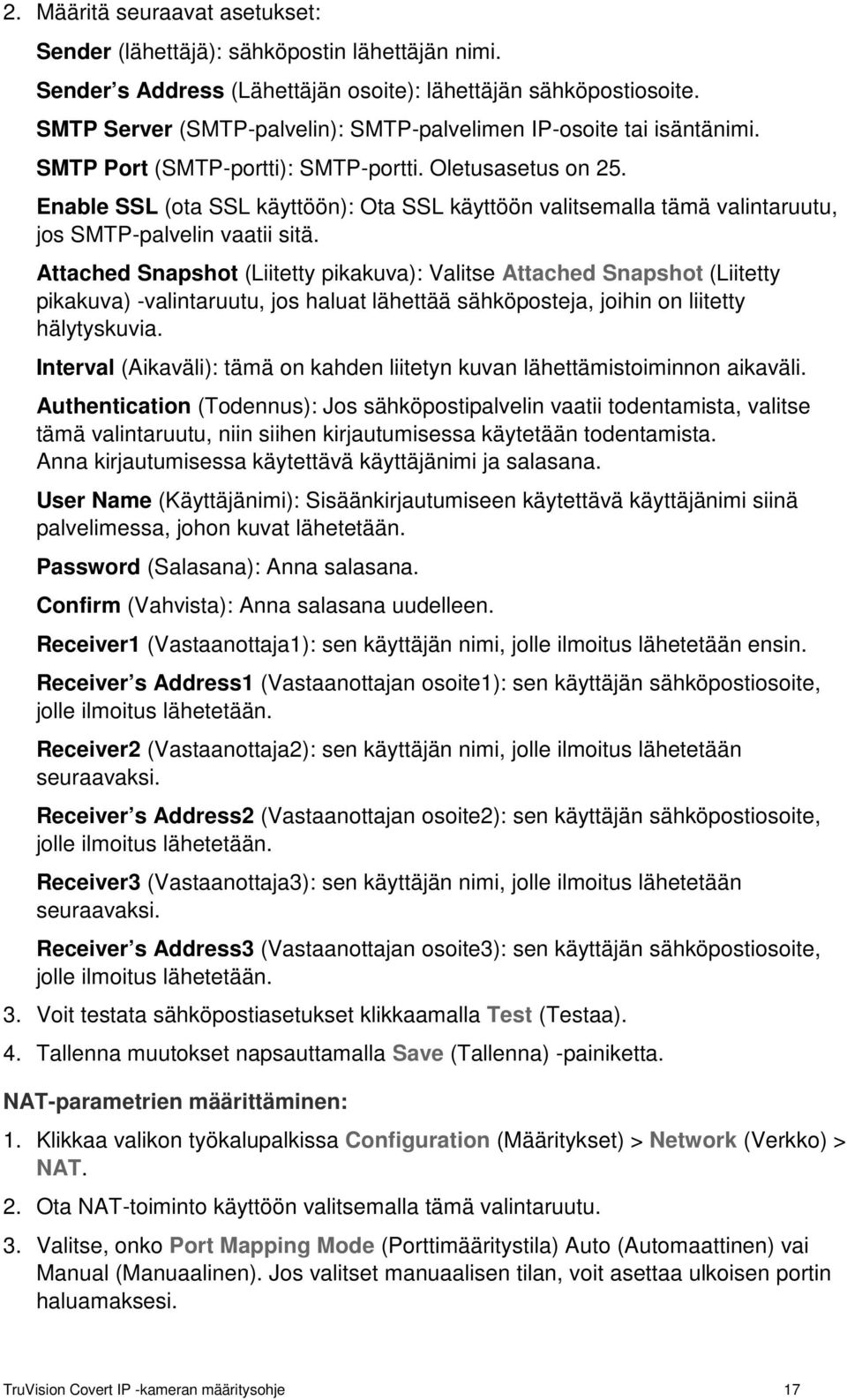

19 2. Määritä seuraavat asetukset: Sender (lähettäjä): sähköpostin lähettäjän nimi. Sender s Address (Lähettäjän osoite): lähettäjän sähköpostiosoite. SMTP Server (SMTP-palvelin): SMTP-palvelimen IP-osoite tai isäntänimi. SMTP Port (SMTP-portti): SMTP-portti. Oletusasetus on 25. Enable SSL (ota SSL käyttöön): Ota SSL käyttöön valitsemalla tämä valintaruutu, jos SMTP-palvelin vaatii sitä. Attached Snapshot (Liitetty pikakuva): Valitse Attached Snapshot (Liitetty pikakuva) -valintaruutu, jos haluat lähettää sähköposteja, joihin on liitetty hälytyskuvia. Interval (Aikaväli): tämä on kahden liitetyn kuvan lähettämistoiminnon aikaväli. Authentication (Todennus): Jos sähköpostipalvelin vaatii todentamista, valitse tämä valintaruutu, niin siihen kirjautumisessa käytetään todentamista. Anna kirjautumisessa käytettävä käyttäjänimi ja salasana. User Name (Käyttäjänimi): Sisäänkirjautumiseen käytettävä käyttäjänimi siinä palvelimessa, johon kuvat lähetetään. Password (Salasana): Anna salasana. Confirm (Vahvista): Anna salasana uudelleen. Receiver1 (Vastaanottaja1): sen käyttäjän nimi, jolle ilmoitus lähetetään ensin. Receiver s Address1 (Vastaanottajan osoite1): sen käyttäjän sähköpostiosoite, jolle ilmoitus lähetetään. Receiver2 (Vastaanottaja2): sen käyttäjän nimi, jolle ilmoitus lähetetään seuraavaksi. Receiver s Address2 (Vastaanottajan osoite2): sen käyttäjän sähköpostiosoite, jolle ilmoitus lähetetään. Receiver3 (Vastaanottaja3): sen käyttäjän nimi, jolle ilmoitus lähetetään seuraavaksi. Receiver s Address3 (Vastaanottajan osoite3): sen käyttäjän sähköpostiosoite, jolle ilmoitus lähetetään. 3. Voit testata sähköpostiasetukset klikkaamalla Test (Testaa). 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. NAT-parametrien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Network (Verkko) > NAT. 2. Ota NAT-toiminto käyttöön valitsemalla tämä valintaruutu. 3. Valitse, onko Port Mapping Mode (Porttimääritystila) Auto (Automaattinen) vai Manual (Manuaalinen). Jos valitset manuaalisen tilan, voit asettaa ulkoisen portin haluamaksesi. TruVision Covert IP -kameran määritysohje 17

20 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Tallennusparametrit Voit säätää video- ja audiotallennuksen parametreja, jotta kuvanlaatu ja tiedostokoko vastaavat tarpeitasi. Alla kohdissa Kuva 5 ja Taulukko 5 luetellaan video- ja audiotallennusasetukset, jotka voi määrittää kameralle. Kuva 5: video- ja audioasetusten valikko (videoita koskeva välilehti kuvassa) Taulukko 5: Videoasetusten parametrit Välilehti Parametrien kuvaukset 1. Video Streamin tyyppi: määrittää käytetyn streamausmenetelmän. Vaihtoehtoja ovat: Main stream (normaali), substream ja kolmas stream. Videon tyyppi: määrittää tallennettavan streamin tyypin. Valitse Video Stream, kun haluat tallentaa pelkkää videostreamia. Jos haluat tallentaa sekä video- että audiostreameja, valitse Video ja audio. Huomautus: Video ja audio ovat käytettävissä vain audiotoiminnallisille kameramalleille. Resoluutio: Määrittää tallennusresoluution. Jos kuvan resoluutio on korkeampi, myös kuvanlaatu on parempi, mutta se myös vaatii suuremman bittinopeuden. Luettelossa olevat resoluutiovaihtoehdot riippuvat kameran tyypistä ja siitä, käytetäänkö main- vai substreamia. Huomautus: resoluutiot voivat vaihdella kameramallin mukaan. Bittinopeuden tyyppi: Määrittää, käytetäänkö vaihtelevaa vai kiinteää bittinopeutta. Vaihteleva bittinopeus parantaa laatua ja soveltuu paremmin videoiden lataukseen ja streamaukseen. Oletusarvo on Kiinteä. Kuvanlaatu: Määrittää kuvan laatutason. Se voidaan asettaa, kun vaihteleva bittinopeus on valittu. Vaihtoehtoja ovat: matalin, matala, normaali, korkea ja korkein. 18 TruVision Covert IP -kameran määritysohje

21 Välilehti Parametrien kuvaukset Kuvanopeus: Määrittää valitun resoluution kuvanopeuden. Kuvanopeudella tarkoitetaan sitä videokehysten määrää, joka näytetään tai lähetetään sekunnissa. Huomautus: Enimmäiskuvanopeus riippuu kameran mallista ja valitusta resoluutiosta. Tarkista kameran tekniset tiedot sen ohjekirjasta. Bittinopeus korkeintaan: Määrittää suurimman sallitun bittinopeuden. Jos kuvan erottelukyvyn on oltava suuri, myös bittinopeus on valittava suureksi. Videokoodaus: määrittää käytetyn videoenkooderin. Profiili: Eri profiileissa on eri työkalut ja tekniikat pakkausta varten. Vaihtoehtoja ovat: korkea profiili, pääprofiili ja perusprofiili. I-framen väli: Videoiden pakkausmenetelmä. Suosittelemme, että oletusarvoa 50 ei vaihdeta missään tilanteessa. 2. Audio Audiokoodaus: G.722.1, G.711ulaw, G.711alaw, MP2L2 ja G.726 ovat valinnaisia. Audiotulo: vaihtoehtoina ovat linjatulo ja mikrofonitulo erilliselle tai sisäänrakennetulle mikrofonille (tässä järjestyksessä). Syöttövoimakkuus: määrittää voimakkuuden Ympäristömelun suodatin: Aseta päälle tai pois. Jos otat toiminnon käyttöön, havaittu melu voidaan suodattaa. 3. ROI Ota käyttöön, niin voit antaa enemmän pakkausresursseja kiinnostuksen kohdealueelle, mikä parantaa ROI:n laatua, kun taas taustatiedot ovat vähemmän tarkennettuja. ROI-asetusten määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Video/Audio (Video tai audio) > ROI. 2. Valitse haluttu kanava avattavasta luettelosta. 3. Piirrä kiinnostuksen kohdealue kuvaan. Alueita voi piirtää enintään neljä. 4. Aseta ROI-pakkaus valitsemalla streamin tyyppi. 5. Määritä alue manuaalisesti ottamalla Fixed Region (Kiinteä alue) käyttöön. Region No. (Valvonta-alueen nro): valitse alue. ROI Level (ROI-taso): valitse kuvanlaadun parannustaso. Region Name (Valvonta-alueen nimi): aseta haluttu alueen nimi. 6. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Videokuva Kameran kuvaa voi joutua säätämään parhaan mahdollisen kuvanlaadun aikaansaamiseksi riippuen kameran mallista tai paikan taustasta. Voit säätää videokuvan kirkkautta, kontrastia, kylläisyyttä, värisävyä ja terävyyttä. Katso Kuva 6 alla. TruVision Covert IP -kameran määritysohje 19

22 Tämän valikon avulla voit myös säätää kameran toimintaparametreja, kuten valotusaikaa, iiristilaa, videostandardia, päivä/yö-tilaa, kuvan kääntämistä, WDR:ää, digitaalista kohinanvaimennusta, valkotasapainoa ja sisä-/ulkotilatilaa. Katso lisätietoja alta kohdista Kuva 6 ja Taulukko 6. Kuva 6: Kameran kuva-asetukset -valikko Näyttöasetukset-välilehti Taulukko 6: kuvan näyttöparametrit Parametri Kuvaus 1. Kuvan säätö Kirkkaus, kontrasti, värikylläisyys ja terävyys Muuttaa kuvanlaadun eri tekijöitä säätämällä kunkin parametrin arvojen kohtaa. 2. Valotusasetukset Iiristila Valotusaika Voimakkuus 3. Tarkennusasetukset Tarkennustila 4. Päivä/yö-kytkin Päivä/yö-kytkin Voit valita kahdesta asetuksesta: Automaattinen ja Manuaalinen. Objektiivin tyyppi määrää käytetyn asetuksen. Oletus on Automaattinen. Valotusaika ohjaa aikaa, jonka aukko on auki niin, että valoa pääsee kameraan objektiivin läpi. Valitse suurempi arvo, jos kuva on tumma, ja pienempi arvo, jos haluat nähdä nopeasti liikkuvat kohteet. Säädä kuvan kirkkautta valitsemalla arvo. Jos kamera tukee elektronisia objektiiveja, voit asettaa tarkennustilaksi Manuaalinen tai Automaattinen. Jos asetuksesi on valittu Automaattinen, tarkennus säädetään automaattisesti. Jos asetukseksi on valittu Manuaalinen, voit hallita objektiivia säätämällä zoomausta, tarkennusta, objektiivin alustusta ja aputarkennusta PTZ-ohjausliitännän avulla. Oletus on Manuaalinen. Määrittää, onko kamera päivä- vai yötilassa. Värillistä päivävaihtoa voi käyttää esimerkiksi jos kamera on sisätiloissa, joissa valon määrä on 20 TruVision Covert IP -kameran määritysohje

23 Parametri Herkkyys Suodatusaika Älykäs-IR Infrapunavalo Kuvaus aina hyvä. Asetukset: Päivä: kamera on aina päivätilassa. Yö: kamera on aina yötilassa. Automaattinen: Kamera tunnistaa automaattisesti käytettävän tilan. Aikataulu: kamera vaihtaa päivä- ja yötilan välillä määritetyn ajanjakson mukaan. Hälytystulon aktivoima: kamera vaihtaa päivä- tai yötilaan, kun hälytys on aktivoitu. Jos valitset automaattisen päivä/yö-valinnan, voit valita herkkyyden arvoksi 0 7. Mitä suurempi arvo, sitä helpommin tila muuttuu. Oletusarvo on 4. Käytettävissä vain jos automaattinen päivä/yö-tilan vaihto on valittu. Suodatusajalla tarkoitetaan päivä/yö-vaihdon välistä aikaväliä. Se voi olla sekuntia. Kun ominaisuus on käytössä, se voi estää ylivalottumisongelman. Asetus on oletusarvoisesti pois käytöstä. Ota infrapuna käyttöön tai poista se käytöstä valitsemalla päällä tai pois. Asetus on oletusarvoisesti pois käytöstä. Päällä: infrapunavalaisimet ovat päällä, kun kamera siirtyy yötilaan. Pois: infrapunavalaisimet ovat pois päältä, kun kamera siirtyy yötilaan. Huomautus: infrapunavalaisimet ovat aina pois päältä päivätilassa. 5. Taustavaloasetukset BLC-alue WDR Jos tarkennat kohteeseen vahvaa taustavaloa vasten, kohde ei näy selkeästi, koska se on liian tumma. BLC kompensoi valoa edessä olevaan kohteeseen, jotta se näkyy selkeästi. Käytettävissä ovat seuraavat asetukset: Pois, Ylös, Alas, Vasen, Oikea ja Keskellä. Kun tämä ominaisuus (laaja dynaaminen alue) on käytössä, näet kohteiden yksityiskohdat varjoisilta alueilta tai kohteiden yksityiskohdat kirkkailta alueilta kuvista, joissa on suuri kontrasti vaaleiden ja tummien alueiden välillä. Asetus on oletusarvoisesti pois käytöstä. 6. Valkotasapaino Valkotasapaino Valkotasapaino (WB) kertoo kameralle, miltä valkoinen väri näyttää. Näiden tietojen perusteella kamera näyttää kaikki värit oikein myös silloin kun näkymän värilämpötila vaihtuu esimerkiksi päivänvalosta loistevaloon. Valitse jokin seuraavista vaihtoehdoista: AWB1: Käytä pienellä alueella ( K) ympäristöissä, joissa valaistus on muuttumaton. AWB2: Käytä laajalla alueella ( K) ympäristöissä, joissa valaistus vaihtelee. Esimerkiksi huoneessa, jossa on päivänvaloa ja loistevaloa. MWB: säädä värilämpötila manuaalisesti omia tarpeitasi vastaavaksi. Lukittu-WB: lukitsee valkotasapainon nykyisen ympäristön värilämpötilaan. Hehkulamppu: tämä on tarkoitettu käytettäväksi hehkulamppuvalaistuksessa. Lämminvalolamppu: käytettäväksi ympäristössä, jossa sisävalaistus on lämminsävyinen. Luonnonvalo: tarkoitettu käytettäväksi luonnonvalon kanssa. TruVision Covert IP -kameran määritysohje 21

24 Parametri Kuvaus Loistelamppu: tarkoitettu käytettäväksi paikassa, johon kameran lähelle on asennettu loistevalaisimia. 7. Kuvanparannus Digitaalinen kohinanvaimennus Kohinanvaimennuksen taso Ajan/tilan DNR-taso Sumunpoistotila EIS Harmaasävy Tämä toiminto vähentää kohinaa erityisesti heikossa valaistuksessa ja parantaa siten kuvanlaatua. Vaihtoehtoja ovat: Normaali tila, Vaativa tila tai Pois. Oletus on Normaali. Käytettävissä vain jos digitaalinen kohinanvaimennus on asetettu normaalitilaan. Aseta kohinanvaimennuksen taso normaalissa tilassa. Mitä suurempi arvo, sen vahvempi kohinanvaimennus. Oletusarvo on 50. Aseta kohinanvaimennuksen taso vaativassa tilassa. Oletusarvo on 50. Huomautus: jos asetat suuremman arvon, kuva ei mahdollisesti ole selkeä. Voit ottaa sumunpoistotoiminnon käyttöön sumuisissa ympäristöissä, joissa kuva on sumea. Se parantaa hienovaraisia yksityiskohtia, minkä ansiosta kuva on selkeämpi. Elektroninen kuvanvakain vähentää tärinän vaikutusta videokuvassa. Voit valita harmaasävyn vaihteluväliksi [0 255] tai [16 235]. Oletus on [0 255]. 8. Videosäätö Peilaus Käytävänäkymä Ympäristötila Videostandardi Kuvakaappaustila Peilaa kuvan, jotta voit nähdä sen käänteisenä. Käytettävissä ovat seuraavat asetukset: Vasen/oikea, Ylös/alas, Keskellä ja Pois. Jotta voit hyödyntää 16:9-kuvasuhteen täysipainoisesti, voit ottaa kiertotoiminnon käyttöön, kun käytät kameraa kapean näkymän ympäristössä. Käännä kameraa asennushetkellä 90 astetta tai kierrä 3-akselista objektiivia 90 astetta ja laita kiertotila päälle. Näin voit tarkastella ympäristöä normaalissa näkymässä 9:16-kuvasuhteella ja jättää huomiotta tarpeettomat tiedot (kuten seinän) ja saada mielekkäämpää tietoa ympäristöstä. Asetus on oletusarvoisesti pois käytöstä. Valitse ympäristöksi sisä- tai ulkotila nykyisen ympäristön mukaan. Voit valita 50 Hz tai 60 Hz. Valitse asetus videostandardin mukaan; yleensä 50 Hz PAL-järjestelmälle ja 60 Hz NTSC-järjestelmälle. Aseta kuvataajuus katselualueen ja resoluution vaatimusten mukaan. Vilkkaissa paikoissa (kuten rahanvaihtopisteissä) saatetaan tarvita korkeampaa kuvataajuutta. 9. Muu Paikallinen lähtö Ota BNC-lähtö käyttöön tai poista se käytöstä valitsemalla Päällä tai Pois. Asetus on oletusarvoisesti päällä. Huomautus: kaikki kameramallit eivät tue kaikkia näitä parametriasetuksia. 22 TruVision Covert IP -kameran määritysohje

25 OSD (kuvaruutunäyttö) Kameran nimen lisäksi kamera näyttää näytössä myös järjestelmän päivämäärän ja kellonajan. Voit myös määrittää, miten teksti näkyy näytössä. Kamera voidaan yhdistää Probridgeen RS-485:n kautta, jotta POS-tietoja voidaan näyttää näytössä. Voit valita OSD-asetukset-valikosta, miten POS-teksti näkyy näytössä. Lisätietoja Probridgen käytöstä on tuotteen käyttöohjeessa. Päivämäärän ja kellonajan sijoittaminen näyttöön: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Image (Kuva) > OSD Settings (OSD-asetukset). 2. Valitse Display Name (Näytä nimi) -valintaruutu, kun haluat näyttää kameran nimen näytössä. Voit muokata oletusnimeä Camera Name (Kameran nimi) - tekstiruudussa. 3. Valitse Display Date (Näytä päivämäärä) -valintaruutu, kun haluat näyttää päivämäärän ja kellonajan näytössä. 4. Valitse Display Week (Näytä viikko) -valintaruutu, kun haluat sisällyttää viikonpäivän kuvaruutunäyttöön. 5. Valitse Camera Name (Kameran nimi) -valintaruutu ja anna kameran nimi. 6. Valitse kellonajan ja päivämäärän näyttömuoto Time format (Ajan muoto)- ja Date format (Päivämäärän muoto) -luetteloruuduista. 7. Valitse kameran näyttötila Display Mode (Näyttötila) -luetteloruudusta. Näyttötiloja ovat seuraavat: Läpinäkyvä ja ei vilkkuva. Kuva näkyy tekstin alla. Läpinäkyvä ja vilkkuva. Kuva näkyy tekstin alla, ja teksti vilkkuu välillä näytössä. Ei läpinäkyvä ja ei vilkkuva. Kuva on tekstin takana. Tämä on oletusarvo. Ei läpinäkyvä ja vilkkuva. Kuva on tekstin takana, ja teksti vilkkuu välillä näytössä. TruVision Covert IP -kameran määritysohje 23

26 8. Valitse haluamasi OSD-tekstin koko. 9. Valitse fontin väri. 10. Valitse haluamasi POS-tekstin koko ja väri. 11. Tallenna muutokset klikkaamalla Save (Tallenna). Huomautus: Jos asetat näyttötilaksi läpinäkyvän, teksti vaihtelee taustan mukaan. Joillain taustoilla tekstiä ei välttämättä näe lukea kunnolla. Tekstin näkymä Voit lisätä näytölle jopa kahdeksan riviä tekstiä. Tätä vaihtoehtoa voi käyttää esimerkiksi hätäyhteystietojen näyttämiseen. Rivit voi sijoittaa mihin tahansa kohtaan näytölle. Katso Kuva 7 alla. Kuva 7: tekstipeiton valikko Näyttötekstin lisääminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Image (Kuva) > Text Overlay (Tekstin näkymä). 2. Valitse ensimmäisen tekstirivin valintaruutu. 3. Kirjoita teksti tekstiruutuun. 4. Napsauta hiiren painiketta ja vedä punainen teksti live-näkymän ikkunaan säätääksesi peittotekstin paikkaa. 5. Toista vaiheet 2 4 kaikille lisätekstiriveille valitsemalla seuraava rivinumero. Huomautus: voit poistaa peittotekstin poistamalla sen tekstirivin valinnan. 6. Tallenna muutokset klikkaamalla Save (Tallenna). 24 TruVision Covert IP -kameran määritysohje

27 Yksityisyyden suojat Yksityisyyden suojan avulla voit piilottaa arkaluontoiset alueet (kuten läheiset ikkunat), jotta ne eivät näy näkymässä monitorin näytöllä ja tallennetussa videossa. Suojattu alue näkyy näytössä mustana. Voit luoda enintään neljä yksityisyyden suojaa kameraa kohden. Huomautus: yksityisyyden suojan alueen koossa saattaa olla pieni ero sen mukaan, käytetäänkö paikallista lähtöä vai internetselainta. Kuva 8: Kameran kuva-asetukset -valikko yksityisyyden suojan ikkuna Yksityisyyden suoja -alueen lisääminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Image (Kuva) > Privacy Mask (Yksityisyyden suoja). 2. Valitse Enable Privacy Mask (Ota yksityisyyden suoja käyttöön) -valintaruutu. 3. Valitse Draw Area (Piirrä alue). 4. Piirrä suojattu alue klikkaamalla ja vetämällä hiirtä live-videon ikkunassa. Huomautus: voit piirtää enintään neljä aluetta yhteen kuvaan. 5. Lopeta piirtäminen valitsemalla Stop Drawing (Lopeta piirtäminen) tai tyhjennä kaikki asetetut alueet tallentamatta niitä valitsemalla Clear All (Tyhjennä kaikki). 6. Tallenna muutokset klikkaamalla Save (Tallenna). Kuvapeitto Kuvapeiton avulla voit lisätä kuvaan peittokuvan. Tämän toiminnon avulla yritys tai käyttäjät voivat lisätä oman logonsa kuvaan. Kuvan on oltava RGB24 bmp-muodossa ja kooltaan enintään 128*128. TruVision Covert IP -kameran määritysohje 25

28 Kuva 9: Kameran kuva-asetukset -valikko Kuvan lisääminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Image (Kuva) > Picture Overlay (Kuvapeitto). 2. Valitse kuva klikkaamalla Browse (Selaa) ja lähetä se klikkaamalla Upload (Lähetä). 3. Ota toiminto käyttöön valitsemalla Enable Picture Overlay (Ota kuvapeitto käyttöön) -valintaruutu. Huomautus: X- ja Y-koordinaattien arvoilla määritetään kuvan paikka kuvassa. Kuvan leveys ja korkeus näyttävät kuvan koon. Liiketunnistushälytykset Voit määrittää liiketunnistushälytyksiä. Liiketunnistushälytys tarkoittaa hälytystä, joka laukaistaan kameran havaitessa liikettä. Liikehälytys laukaistaan kuitenkin vain, jos se tapahtuu ohjelmoidun aikataulun aikana. Valitse liikeherkkyyden taso sekä kohdekoko niin, että vain kiinnostavan kokoiset kohteet laukaisevat liiketunnistustallentamisen. Esimerkiksi ihmisen liikkeet laukaisevat liiketunnistustallentamisen, mutta kissan liikkeet eivät. Voit määrittää näytössä alueen, jossa liikettä havaitaan, liiketunnistuksen herkkyyden, kameran liiketunnistuksen aktiivisen ajan sekä sen, millä tavoilla saat ilmoituksen liiketunnistushälytyksestä. Voit myös ottaa käyttöön liikkeen dynaamisen analyysin. Kun liikettä havaitaan, kyseinen alue näkyy korostettuna vihreällä. 26 TruVision Covert IP -kameran määritysohje

29 Kuva 10: liiketunnistusikkuna Liiketunnistushälytyksen määrittämiseksi on toimittava seuraavasti: 1. Area settings (Alueasetukset): määritä näytön alue, joka voi aktivoida liiketunnistushälytyksen, sekä tunnistuksen herkkyystaso (katso Kuva 10, kohde 1). 2. Arming schedule (Aktivointiaikataulu): määritä aikataulu, jonka mukaan järjestelmä tunnistaa liikettä (katso Kuva 10, kohde 2). 3. Recording schedule (Tallennusaikataulu): määritä aikataulu liiketunnistuksen tallennusajalle. Lisätietoja on kohdassa Tallennusaikataulu sivulla Linkage (Linkitys): määritä tapa, jolla hälytykseen reagoidaan (katso Kuva 10, kohde 3). TruVision Covert IP -kameran määritysohje 27

30 5. Normal and advanced configuration (Normaalit ja laajennetut määritykset): Normaalien määritysten avulla voit asettaa liiketunnistuksen herkkyystason. Lisämääritysten avulla voit hallita huomattavasti tarkemmin, miten liike tunnistetaan. Niiden avulla voit asettaa herkkyystason sekä määrittää, kuinka suuren prosenttiosuuden liiketunnistusalueesta kohteen tulee kattaa, valita päivä- tai yötilan ja asettaa enintään kahdeksan eri asetuksin määritettyä aluetta. Liiketunnistuksen määrittäminen normaalissa tilassa: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Motion Detection (Liiketunnistus). 2. Valitse Enable Motion Detection (Ota liiketunnistus käyttöön) -valintaruutu. Valitse Enable Dynamic Analysis for Motion (Ota liikkeen dynaaminen analysointi käyttöön) -valintaruutu, jos haluat nähdä liiketapahtumat reaaliaikaisesti. Huomautus: valitse Paikalliset asetukset -valikossa sääntöjen osalta Disable (Poista käytöstä), jos et halua, että tunnistettujen kohteiden yhteydessä näkyy suorakaiteita. 3. Valitse Normal (Normaali) -tila avattavasta valikosta. 4. Valitse Draw Area (Piirrä alue). Piirrä liiketunnistukselle altis alue klikkaamalla ja vetämällä hiirtä live-videon kuvassa. Huomautus: voit piirtää enintään kahdeksan liiketunnistusaluetta yhteen kuvaan. 5. Valitse Stop Drawing (Lopeta piirtäminen), kun haluat lopettaa piirtämisen. Poista kaikki merkityt alueet ja aloita piirtäminen uudelleen valitsemalla Clear All (Tyhjennä kaikki). 6. Siirrä Sensitivity (Herkkyys) -liukusäädintä tunnistuksen herkkyyden säätämiseksi. Kaikilla alueilla on sama herkkyystaso. 7. Muokkaa hälytysaikataulua valitsemalla Edit (Muokkaa). Katso alla olevasta kuvasta hälytysaikataulun muokkausnäkymä. 8. Valitse päivä ja sitten tarkan ajanjakson määrittämiseksi. Aikataulun voi kopioida muihin päiviin. 9. Tallenna muutokset napsauttamalla OK-painiketta. 28 TruVision Covert IP -kameran määritysohje

31 10. Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi liiketunnistushälytykseen. Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen liiketunnistushälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Lue lisätietoja kohdasta Sähköpostiparametrien määrittäminen sivulla 16. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Attached Snapshot (Liitetty pikakuva) -valintaruutu. Ota kuva hälytyksen aktivoituessa ja lähetä se NASlaitteeseen tai FTP-palvelimelle. Huomautus: Jos haluat lähettää pikakuvat NAS-laitteeseen, NAS-asetukset pitää ensin määrittää. Lisätietoja on kohdassa NAS-asetukset sivulla 48. Jos haluat lähettää pikakuvat FTP-palvelimelle, FTP-asetukset pitää ensin määrittää. Lue lisätietoja kohdasta FTPparametrien määrittäminen sivulla 16. Ota Upload Type (Lähetystyyppi) -asetus käyttöön. Jos haluat lähettää pikakuvat FTP-palvelimelle tai NASlaitteeseen liiketunnistuksen tai hälytystulon aktivoituessa, sinun pitää myös ottaa Enable Event-triggered Snapshot (Ota tapahtuman perusteella aktivoitu pikakuva käyttöön) - asetus käyttöön pikakuvan parametreissa. Lisätietoja on kohdassa Pikakuvaparameterit sivulla 46. Käynnistää tallennuksen kameralla. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Valitse Select All (Valitse kaikki) -valintaruutu tai kukin erillinen hälytyslähtö. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 11. Tallenna muutokset klikkaamalla Save (Tallenna). Liiketunnistuksen määrittäminen laajennetussa tilassa: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Motion Detection (Liiketunnistus). 2. Valitse Enable Motion Detection (Ota liiketunnistus käyttöön) -valintaruutu. Valitse Enable Dynamic Analysis for motion (Ota liikkeen dynaaminen analysointi käyttöön), jos haluat nähdä liikkeen tapahtumapaikan reaaliaikaisesti. Huomautus: Valitse Local Configuration (Paikalliset asetukset) > Rules (Säännöt) > Disable (Poista käytöstä), jos et halua, että tunnistettujen kohteiden yhteydessä näkyy vihreitä suorakaiteita. 3. Valitse Advanced (Laajennettu) -tila avattavasta valikosta. TruVision Covert IP -kameran määritysohje 29

32 4. Valitse Switch Day and Night Settings (Vaihda päivä- ja yöasetukset) -kohdasta OFF (Pois), Auto-switch (Automaattinen vaihto) tai Scheduled-switch (Ajastettu vaihto). Asetus on oletusarvoisesti pois käytöstä. Auto-switch (Automaattinen vaihto) ja Scheduled-switch (Ajastettu vaihto) mahdollistavat eri asetusten asettamisen päivälle ja yölle sekä eri jaksoille. 5. Valitse Area No. (Alueen nro) ja klikkaa Draw Area (Piirrä alue). Piirrä liiketunnistukselle altis alue klikkaamalla ja vetämällä hiirtä live-videon kuvassa. Huomautus: voit piirtää enintään kahdeksan liiketunnistusaluetta yhteen kuvaan. 6. Valitse Stop Drawing (Lopeta piirtäminen), kun haluat lopettaa piirtämisen. Poista kaikki merkityt alueet ja aloita piirtäminen uudelleen valitsemalla Clear All (Tyhjennä kaikki). 7. Säädä valittujen alueiden tunnistuksen herkkyyttä siirtämällä Sensitivity (Herkkyys) -liukusäädintä. 8. Aseta määritetyllä alueella olevan kohteen suhde, joka aktivoi hälytyksen, siirtämällä Proportion of Object on Area (Kohteen suhde alueella) -liukusäädintä. 9. Tallenna aluetta koskevat muutokset klikkaamalla Save (Tallenna). 10. Toista vaiheet 7 9 jokaisen määritettävän alueen kohdalla. 11. Muokkaa hälytysaikataulua valitsemalla Edit (Muokkaa). Katso alla olevasta kuvasta hälytysaikataulun muokkausnäkymä. 30 TruVision Covert IP -kameran määritysohje

33 12. Valitse päivä ja sitten tarkan ajanjakson määrittämiseksi. Aikataulun voi kopioida muihin päiviin. 13. Tallenna muutokset napsauttamalla OK-painiketta. 14. Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi liiketunnistushälytykseen. Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen liiketunnistushälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Lue lisätietoja kohdasta Sähköpostiparametrien määrittäminen sivulla 16. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Attached Snapshot (Liitetty pikakuva) -valintaruutu. Ota kuva hälytyksen aktivoituessa ja lähetä se NAS-laitteeseen tai FTP-palvelimelle. Huomautus: Jos haluat lähettää pikakuvat NAS-laitteeseen, NASasetukset pitää ensin määrittää. Lisätietoja on kohdassa NASasetukset sivulla 48. Jos haluat lähettää pikakuvat FTP-palvelimelle, FTP-asetukset pitää ensin määrittää. Lue lisätietoja kohdasta FTP-parametrien määrittäminen sivulla 16. Ota Upload Type (Lähetystyyppi) -asetus käyttöön. Jos haluat lähettää pikakuvat FTP-palvelimelle tai NAS-laitteeseen liiketunnistuksen tai hälytystulon aktivoituessa, sinun pitää myös ottaa Enable Event-triggered Snapshot (Ota tapahtuman perusteella aktivoitu pikakuva käyttöön) -asetus käyttöön pikakuvan parametreissa. Lisätietoja on kohdassa Pikakuvaparameterit sivulla 46. Käynnistää tallennuksen kameralla. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Valitse Select All (Valitse kaikki) -valintaruutu tai kukin erillinen hälytyslähtö. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 15. Tallenna muutokset klikkaamalla Save (Tallenna). TruVision Covert IP -kameran määritysohje 31

34 Tamper-suojaushälytykset Voit määrittää kameran aktivoimaan hälytyksen, kun objektiivi on peitetty, ja suorittamaan hälytykseen reagoimistoiminnon. Kuva 11: Häirinnän valvonnan hälytysikkuna Häirinnän valvonnan hälytysten määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Tamper-proof (Häirinnän valvonta). 2. Valitse Enable Tamper-proof (Ota tamper-suojaus käyttöön) -valintaruutu. 3. Siirrä Sensitivity (Herkkyys) -liukusäädintä tunnistuksen herkkyyden säätämiseksi. 32 TruVision Covert IP -kameran määritysohje

35 4. Muokkaa tamper-suojattujen hälytysten aktivointiaikatalua valitsemalla Edit (Muokkaa). Aktivointiaikataulun määritys on sama kuin liiketunnistuksen osalta. Katso lisätietoja Liiketunnistuksen määrittäminen -kohdasta. 5. Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi häirinnän valvonnan hälytykseen. Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen hälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Lue lisätietoja kohdasta Sähköpostiparametrien määrittäminen sivulla 16. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Attached Snapshot (Liitetty pikakuva) -valintaruutu. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Valitse Select All (Valitse kaikki) -valintaruutu tai kukin erillinen hälytyslähtö. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 6. Tallenna muutokset klikkaamalla Save (Tallenna). Poikkeushälytykset Voit määrittää kameran ilmoittamaan poikkeavista tapahtumista sekä ilmoitustavan. Näitä poikkeushälytyksiä ovat seuraavat: Kiintolevy täynnä: NAS-laitteen koko tallennustila on täynnä. Kiintolevyvirhe: tallennuslaitteeseen kirjoitettaessa tapahtui virheitä, tallennuslaitetta ei ole tai sitä ei saatu alustettua. Verkkoyhteys katkaistu: Irronnut verkkokaapeli. IP-osoiteristiriita: IP-osoiteasetukset ovat ristiriitaisia. Virheellinen sisäänkirjautuminen: kameroihin on kirjauduttu väärällä käyttäjätunnuksella tai salasanalla. Kuva 12: Poikkeusikkuna TruVision Covert IP -kameran määritysohje 33

36 Poikkeushälytysten määritys: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Exception (Poikkeus). 2. Valitse Exception Type (Poikkeustyyppi) -kohdan avattavasta luetteloruudusta poikkeustyyppi. 3. Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi häirinnän valvonnan hälytykseen. Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen poikkeushälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Lue lisätietoja kohdasta Sähköpostiparametrien määrittäminen sivulla 16. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Attached Snapshot (Liitetty pikakuva) -valintaruutu. Ota kuva hälytyksen aktivoituessa ja lähetä se NASlaitteeseen tai FTP-palvelimelle. Huomautus: Jos haluat lähettää pikakuvat NAS-laitteeseen, NAS-asetukset pitää ensin määrittää. Lisätietoja on kohdassa NAS-asetukset sivulla 48. Jos haluat lähettää pikakuvat FTP-palvelimelle, FTP-asetukset pitää ensin määrittää. Lue lisätietoja kohdasta FTPparametrien määrittäminen sivulla 16. Ota Upload Type (Lähetystyyppi) -asetus käyttöön. Jos haluat lähettää pikakuvat FTP-palvelimelle tai NASlaitteeseen liiketunnistuksen tai hälytystulon aktivoituessa, sinun pitää myös ottaa Enable Event-triggered Snapshot (Ota tapahtuman perusteella aktivoitu pikakuva käyttöön) - asetus käyttöön pikakuvan parametreissa. Lisätietoja on kohdassa Pikakuvaparameterit sivulla 46. Käynnistää tallennuksen kameralla. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Valitse Select All (Valitse kaikki) -valintaruutu tai kukin erillinen hälytyslähtö. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 4. Tallenna muutokset klikkaamalla Save (Tallenna). Hälytystulot ja -lähdöt Ulkoisen hälytystulon määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Alarm Input (Hälytystulo). 2. Valitse hälytystulon numero ja hälytyksen tyyppi. Hälytyksen tyyppi voi olla NO (normaalitila avoin) tai NC (normaalitila suljettu). Anna hälytystulolle nimi. 34 TruVision Covert IP -kameran määritysohje

37 3. Aseta hälytystulon hälytysaikataulu valitsemalla Edit (Muokkaa). Katso lisätietoja Liiketunnistuksen määrittäminen -kohdasta. 4. Valittu linkitystapa valitsemalla valintaruutu. Ilmoita hälytyksen vastaanottajalle Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti Lähetä sähköposti määrättyyn osoitteeseen hälytystulon tai - lähdön aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Lue lisätietoja kohdasta Sähköpostiparametrien määrittäminen sivulla 16. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Liitetty pikakuva -valintaruutu. Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Ota kuva hälytyksen aktivoituessa ja lähetä se NASlaitteeseen tai FTP-palvelimelle. Huomautus: Jos haluat lähettää pikakuvat NAS-laitteeseen, NAS-asetukset pitää ensin määrittää. Lisätietoja on kohdassa NAS-asetukset sivulla 48. Jos haluat lähettää pikakuvat FTP-palvelimelle, FTP-asetukset pitää ensin määrittää. Lue lisätietoja kohdasta FTPparametrien määrittäminen sivulla 16. Ota Lähetystyyppi - asetus käyttöön. Jos haluat lähettää pikakuvat FTP-palvelimelle tai NASlaitteeseen liiketunnistuksen tai hälytystulon aktivoituessa, sinun pitää myös ottaa Ota tapahtuman perusteella aktivoitu pikakuva käyttöön -asetus käyttöön pikakuvan parametreissa. Lisätietoja on kohdassa Pikakuvaparameterit sivulla 46. Käynnistää tallennuksen kameralla. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Valitse Valitse kaikki -valintaruutu tai kukin erillinen hälytyslähtö. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 5. Tallenna muutokset klikkaamalla Save (Tallenna). Hälytyslähdön määritys: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Alarm Output (Hälytyslähtö). 2. Valitse yksi hälytyslähtökanava avattavasta Alarm Output (Hälytyslähtö) - valintaikkunasta. Voit myös määrittää hälytyslähdölle nimen. 3. Viiveajaksi voi asettaa 5 sek, 10 sek, 30 sek, 1 min, 2 min, 5 min tai 10 min. Viiveaika tarkoittaa aikaa, joksi hälytyslähtö jää voimaan hälytyksen tapahduttua. 4. Aseta hälytystulon hälytysaikataulu valitsemalla Edit (Muokkaa). Katso lisätietoja Liiketunnistuksen määrittäminen -kohdasta. 5. Tallenna muutokset klikkaamalla Save (Tallenna). TruVision Covert IP -kameran määritysohje 35

38 Kasvojen tunnistus Kun kasvojen tunnistustoiminto on käytössä, kamera voi tunnistaa sitä lähestyvät ihmiskasvot ja aktivoida vasteen. Kamera tunnistaa kasvot vain suoraan edestäpäin, ei sivuprofiilia. Ominaisuus toimii parhaiten, kun kamera on oven edessä tai kapeassa käytävässä. Kuva 13: Kasvojen tunnistuksen ikkuna Kasvojen tunnistuksen määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Face Detection (Kasvojen tunnistus). 2. Ota toiminto käyttöön valitsemalla Enable Face Detection (Ota kasvojen tunnistus käyttöön) -valintaruutu. 3. Valitse Face Detection (Kasvojen tunnistus) -kohdassa oleva Enable Dynamic Analysis (Ota dynaaminen analyysi käyttöön) -valintaruutu, jos haluat, että tunnistetut kasvot merkitään vihreällä suorakaiteella live-näkymässä. Huomautus: Jos et halua merkitä tunnistettuja kasvoja vihreällä kehyksellä, siirry kohtaan Configuration (Määritykset) > Local Configuration (Paikalliset asetukset) > Live View Parameters (Live-näkymän parametrit) > Rules (Säännöt) ja valitse Disable (Poista käytöstä). 4. Määritä kasvojen tunnistuksen herkkyys. Arvo voi olla TruVision Covert IP -kameran määritysohje

39 5. Aseta hälytystulon hälytysaikataulu valitsemalla Edit (Muokkaa). Lisätietoja on kohdassa Liiketunnistushälytykset sivulla Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi kasvojen tunnistuksen hälytykseen. Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen kasvojen tunnistuksen hälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Lue lisätietoja kohdasta Sähköpostiparametrien määrittäminen sivulla 16. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Attached Snapshot (Liitetty pikakuva) -valintaruutu. Ota kuva hälytyksen aktivoituessa ja lähetä se NASlaitteeseen tai FTP-palvelimelle. Huomautus: Jos haluat lähettää pikakuvat NAS-laitteeseen, NAS-asetukset pitää ensin määrittää. Lisätietoja on kohdassa NAS-asetukset sivulla 48. Jos haluat lähettää pikakuvat FTP-palvelimelle, FTP-asetukset pitää ensin määrittää. Lue lisätietoja kohdasta FTPparametrien määrittäminen sivulla 16. Ota Upload Type (Lähetystyyppi) -asetus käyttöön. Jos haluat lähettää pikakuvat FTP-palvelimelle tai NASlaitteeseen liiketunnistuksen tai hälytystulon aktivoituessa, sinun pitää myös ottaa Enable Event-triggered Snapshot (Ota tapahtuman perusteella aktivoitu pikakuva käyttöön) - asetus käyttöön pikakuvan parametreissa. Lisätietoja on kohdassa Pikakuvaparameterit sivulla 46. Käynnistää tallennuksen kameralla. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Valitse Select All (Valitse kaikki) -valintaruutu tai kukin erillinen hälytyslähtö. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 7. Tallenna muutokset klikkaamalla Save (Tallenna). Äänipoikkeuksen tunnistus Äänipoikkeuksen tunnistus tunnistaa valittua raja-arvoa kovemmat äänet. TruVision Covert IP -kameran määritysohje 37

40 Kuva 14: Äänipoikkeuksen tunnistuksen ikkuna Äänipoikkeuksen tunnistuksen määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Audio Exception Detection (Äänipoikkeuksen tunnistus). 2. Aktivoi toiminto valitsemalla Audio Input Exception (Äänitulon poikkeus) - kohdassa oleva Enable (Ota käyttöön) -valintaruutu. 3. Aktivoi toiminto valitsemalla Sudden Change of Sound Intensity (Äänenvoimakkuuden äkillinen muutos) -kohdassa oleva Enable (Ota käyttöön) - valintaruutu. 4. Määritä herkkyys ja raja-arvo. Sensitivity (Herkkyys): Mitä pienempi arvo, sitä suuremman muutoksen tunnistuksen aktivointi edellyttää. Arvo voi olla Sound Intensity Threshold (Äänenvoimakkuuden muutoksen raja-arvo): Tämä asetus suodattaa ympäristön äänet. Mitä äänekkäämpi ympäristö, sitä korkeampi arvo. Säädä sitä ympäristön mukaan. Arvo voi olla Aseta hälytystulon hälytysaikataulu valitsemalla Edit (Muokkaa). Lisätietoja on kohdassa Liiketunnistushälytykset sivulla TruVision Covert IP -kameran määritysohje

41 6. Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi äänipoikkeuksen hälytykseen. Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen liiketunnistushälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Lue lisätietoja kohdasta Sähköpostiparametrien määrittäminen sivulla 16. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Liitetty pikakuva -valintaruutu. Käynnistää tallennuksen kameralla. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Valitse Select All (Valitse kaikki) -valintaruutu tai kukin erillinen hälytyslähtö. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 7. Tallenna muutokset klikkaamalla Save (Tallenna). Linjan ylityksen tunnistus Tätä toimintoa voidaan käyttää tunnistamaan ihmiset, ajoneuvot ja kohteet, jotka ylittävät ennalta määrätyn linjan tai alueen näytöllä. Linjan ylityksen suunta voi olla yksitai kaksisuuntainen. Yksisuuntaisella tarkoitetaan linjan ylittämistä vasemmalta oikealle tai päinvastoin. Kaksisuuntaisella tarkoitetaan linjan ylittämistä kummastakin suunnasta. Erilaisia linkitystapoja voidaan aktivoida, jos kohteen havaitaan ylittävän linjan. Dual-VCA (videosisältöanalyysi) Kun Dual-VCA-tila on käytössä, kamera lähettää videoanalyysitulokset (metadatan) NVR-laitteeseen tai muuhun alustaan VCA-hälytyksen luomiseksi. Esimerkiksi jos käytössä on Interlogixin NVR (tarkista Interlogixin verkkosivustolta uusimmat tätä toimintoa tukevat NVR-mallit), voit piirtää virtuaalisen linjan NVR:n toistoikkunaan ja hakea kyseisen linjan ylittäviä kohteita tai henkilöitä. Huomautus: vain linjan ylityksen ja tunkeutumisen tunnistus tukee dual-vca-tilaa. TruVision Covert IP -kameran määritysohje 39

42 Linjan ylityksen tunnistuksen määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Cross Line (Linjan ylitys). 2. Ota toiminto käyttöön valitsemalla Enable Cross Line Detection (Ota linjan ylityksen tunnistus käyttöön) -valintaruutu (1). 3. Klikkaa Draw Area (Piirrä alue) (2), niin kuvassa näkyy ylitystaso. 4. Klikkaa linjaa, niin molemmissa päissä näkyy punainen ruutu. Määritä aktivointialue vetämällä jotakin punaisista ruuduista. Valitse suunnaksi A<->B, A->B tai B->A avattavasta valikosta (3): A<->B: Vain B-puolella oleva nuoli näkyy. Kun kohde ylittää tason molempiin suuntiin, se tunnistetaan ja hälytykset aktivoituvat. A->B: Vain kohde, joka ylittää ennalta määrätyn linjan A-puolelta B-puolelle, tunnistetaan ja aktivoi hälytyksen. B->A: Vain kohde, joka ylittää ennalta määrätyn linjan B-puolelta A-puolelle, tunnistetaan ja aktivoi hälytyksen. 5. Aseta herkkyystasoksi (4) Jos haluat, määritä toinen linjan ylityksen alue valitsemalla se avattavasta valikosta. Linjan ylityksen alueita voi määrittää enintään neljä. 7. Aseta hälytystulon hälytysaikataulu valitsemalla Edit (Muokkaa). Lisätietoja on kohdassa Liiketunnistushälytykset sivulla Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi linjan ylityksen tunnistuksen hälytykseen. 40 TruVision Covert IP -kameran määritysohje

43 Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen linjan ylityksen tunnistuksen hälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Lue lisätietoja kohdasta Sähköpostiparametrien määrittäminen sivulla 16. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Liitetty pikakuva -valintaruutu. Ota kuva hälytyksen aktivoituessa ja lähetä se NASlaitteeseen tai FTP-palvelimelle. Huomautus: Jos haluat lähettää pikakuvat NAS-laitteeseen, NAS-asetukset pitää ensin määrittää. Lisätietoja on kohdassa NAS-asetukset sivulla 48. Jos haluat lähettää pikakuvat FTP-palvelimelle, FTP-asetukset pitää ensin määrittää. Lue lisätietoja kohdasta FTPparametrien määrittäminen sivulla 16. Ota Lähetystyyppi -asetus käyttöön. Jos haluat lähettää pikakuvat FTP-palvelimelle tai NASlaitteeseen liiketunnistuksen tai hälytystulon aktivoituessa, sinun pitää myös ottaa Ota tapahtuman perusteella aktivoitu pikakuva käyttöön -asetus käyttöön pikakuvan parametreissa. Lisätietoja on kohdassa Pikakuvaparameterit sivulla 46. Käynnistää tallennuksen kameralla. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Valitse Valitse kaikki -valintaruutu tai kukin erillinen hälytyslähtö. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 9. Tallenna muutokset klikkaamalla Save (Tallenna). Tunkeutumisen tunnistus Voit määrittää valvonnan kohteesta alueen, jotta tunkeutuminen tunnistetaan. Jos joku saapuu alueelle, erilaisia hälytystoimintoja voidaan aktivoida. TruVision Covert IP -kameran määritysohje 41

44 Kuva 15: tunkeutumisen tunnistuksen ikkuna Tunkeutumisen tunnistuksen määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Detection (Tunnistus). 2. Ota toiminto käyttöön valitsemalla Enable Intrusion Detection (Ota tunkeutumisen tunnistus käyttöön) -valintaruutu. 3. Klikkaa Draw Area (Piirrä alue) ja piirrä sitten kuvaan suorakaide puolustusalueeksi. Kun piirrät suorakaiteen, kaikkien linjojen pitää yhdistyä päästä päähän toisiinsa. Enintään neljää aluetta tuetaan. Tyhjennä piirtämäsi alueet klikkaamalla Clear (Tyhjennä). Puolustusalueen parametrit voidaan asettaa erikseen. Huomautus: alueen on oltava nelikulmainen. 4. Valitse määritettävä alue. Threshold (Raja-arvo): Tämä on aikakynnys, jonka ajan kohde pysyy alueella. Jos asetat arvoksi 0, hälytys aktivoituu heti kun kohde saapuu alueelle. Arvo voi olla Sensitivity (Herkkyys): Herkkyysarvo määrittää, minkä kokoinen kohde voi aktivoida hälytyksen. Kun herkkyys on suuri, pieni kohde voi aktivoida hälytyksen. Arvo voi olla Percentage (Prosentti): Tämä määrittää, kuinka suuri osuus kohteesta tulee olla alueen sisällä, jotta hälytys aktivoituu. Jos esimerkiksi asetat prosenttiluvuksi 50 %, hälytys aktivoituu, kun puolet kohteesta on alueella. Arvo voi olla Aseta hälytystulon hälytysaikataulu valitsemalla Edit (Muokkaa). Lisätietoja on kohdassa Liiketunnistushälytykset sivulla TruVision Covert IP -kameran määritysohje

45 6. Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi tunkeutumisen tunnistuksen hälytykseen. Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen liiketunnistushälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Lue lisätietoja kohdasta Sähköpostiparametrien määrittäminen sivulla 16. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Liitetty pikakuva -valintaruutu. Ota kuva hälytyksen aktivoituessa ja lähetä se NASlaitteeseen tai FTP-palvelimelle. Huomautus: Jos haluat lähettää pikakuvat NAS-laitteeseen, NAS-asetukset pitää ensin määrittää. Lisätietoja on kohdassa NAS-asetukset sivulla 48. Jos haluat lähettää pikakuvat FTP-palvelimelle, FTP-asetukset pitää ensin määrittää. Lue lisätietoja kohdasta FTPparametrien määrittäminen sivulla 16. Ota Lähetystyyppi -asetus käyttöön. Jos haluat lähettää pikakuvat FTP-palvelimelle tai NASlaitteeseen liiketunnistuksen tai hälytystulon aktivoituessa, sinun pitää myös ottaa Ota tapahtuman perusteella aktivoitu pikakuva käyttöön -asetus käyttöön pikakuvan parametreissa. Lisätietoja on kohdassa Pikakuvaparameterit sivulla 46. Käynnistää tallennuksen kameralla. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Valitse Valitse kaikki -valintaruutu tai kukin erillinen hälytyslähtö. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 7. Tallenna muutokset klikkaamalla Save (Tallenna). Heikon tarkennuksen tunnistus Kamera voi tunnistaa objektiivin heikosta tarkennuksesta johtuvan kuvan sumeuden, mikä aktivoi hälytystoimintoja. Herkkyystaso määrää, miten sumea kuvan pitää olla, ennen kuin hälytys aktivoituu. Kun toiminto on käytössä, kamera tarkistaa säännöllisesti kuvan sumeustason (valoisuuden vaihtelun sallimiseksi päivän aikana) ja vertaa sitten nykyistä kuvaa viitekuvaan erojen havaitsemiseksi. Suuri herkkyysarvo tarkoittaa, että referenssi- ja nykyisen kuvan välillä ei saa olla suurta vaihtelua. TruVision Covert IP -kameran määritysohje 43

46 Kuva 16: heikon tarkennuksen tunnistuksen ikkuna Heikon tarkennuksen tunnistuksen määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Defocus Detection (Heikon tarkennuksen tunnistus). 2. Ota toiminto käyttöön valitsemalla Enable Defocus Detection (Ota heikon tarkennuksen tunnistus käyttöön) -valintaruutu. Sensitivity (Herkkyys): Arvo voi olla Mitä suurempi herkkyystaso, sitä pienempi heikon tarkennuksen täytyy olla, jotta hälytys aktivoituu. 3. Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi heikon tarkennuksen tunnistuksen hälytykseen. Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Tarkennus Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen liiketunnistushälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Lue lisätietoja kohdasta Sähköpostiparametrien määrittäminen sivulla 16. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Liitetty pikakuva -valintaruutu. Yritä tarkentaa kamera uudelleen säätämällä back focusta. Käytettävissä vain runkokamerassa. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Valitse Select All (Valitse kaikki) -valintaruutu tai kukin erillinen hälytyslähtö. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 4. Tallenna muutokset klikkaamalla Save (Tallenna). Ympäristön muuttumisen tunnistus Voit määrittää kameran aktivoimaan hälytyksen, kun se tunnistaa ympäristön muuttumisen, joka johtuu kameran tahallisesta kääntämisestä. 44 TruVision Covert IP -kameran määritysohje

47 Kuva 17: ympäristön muuttumisen tunnistuksen ikkuna Ympäristön muuttumisen tunnistuksen määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Events (Tapahtumat) > Scene Change Detection (Ympäristön muuttumisen tunnistus). 2. Ota toiminto käyttöön valitsemalla Enable Scene Change Detection (Ota ympäristön muuttumisen tunnistus käyttöön) -valintaruutu. 3. Määritä herkkyydeksi Mitä suurempi herkkyys, sitä helpommin ympäristön muuttuminen voi aktivoida hälytyksen. 3. Aseta hälytystulon hälytysaikataulu valitsemalla Edit (Muokkaa). Lisätietoja on kohdassa Liiketunnistushälytykset sivulla Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi ympäristön muuttumisen tunnistuksen hälytykseen. TruVision Covert IP -kameran määritysohje 45

48 Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen ympäristön muuttumisen tunnistuksen hälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Lue lisätietoja kohdasta Sähköpostiparametrien määrittäminen sivulla 17. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Liitetty pikakuva -valintaruutu. Ota kuva hälytyksen aktivoituessa ja lähetä se NAS-laitteeseen tai FTP-palvelimelle. Huomautus: Jos haluat lähettää pikakuvat NAS-laitteeseen, NASasetukset pitää ensin määrittää. Lisätietoja on kohdassa NASasetukset sivulla 48. Jos haluat lähettää pikakuvat FTP-palvelimelle, FTP-asetukset pitää ensin määrittää. Lue lisätietoja kohdasta FTP-parametrien määrittäminen sivulla 16. Ota Upload Type (Lähetystyyppi) -asetus käyttöön. Jos haluat lähettää pikakuvat FTP-palvelimelle tai NAS-laitteeseen liiketunnistuksen tai hälytystulon aktivoituessa, sinun pitää myös ottaa Enable Event-triggered Snapshot (Ota tapahtuman perusteella aktivoitu pikakuva käyttöön) -asetus käyttöön pikakuvan parametreissa. Katso lisätietoja alta kohdasta Pikakuvaparameterit. Käynnistää tallennuksen kameralla. Aktivoi ulkoiset hälytyslähdöt tapahtuman sattuessa. Valitse Select All (Valitse kaikki) -valintaruutu tai kukin erillinen hälytyslähtö. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 5. Tallenna muutokset klikkaamalla Save (Tallenna). Pikakuvaparameterit Voit määrittää aikataulutetut pikakuvat ja tapahtuman perusteella aktivoidut pikakuvat. Otetut pikakuvat voi tallentaa SD-kortille (jos tuettu) tai NAS-laitteeseen. Voit myös lähettää pikakuvat FTP-palvelimelle. Voit määrittää pikakuvien muodon, resoluution ja laadun. Laatu voi olla matala, normaali tai korkea. Jos haluat lähettää pikakuvat FTP-palvelimelle, ota Ota ajastettu pikakuva käyttöön - asetus käyttöön. Jos olet määrittänyt FTP-asetukset ja lisännyt valinnan Lähetystyyppi-valintaruutuun Verkko > FTP -välilehdellä, pikakuvia ei lähetetä FTPpalvelimelle, jos Ota ajastettu pikakuva käyttöön -asetus on pois käytöstä. Jos haluat lähettää pikakuvat FTP-palvelimelle tai NAS-laitteeseen liiketunnistuksen tai hälytystulon aktivoituessa, ota Ota tapahtuman perusteella aktivoitu pikakuva käyttöön -asetus käyttöön. Jos olet määrittänyt FTP-asetukset ja lisännyt valinnan Lähetystyyppi-valintaruutuun Verkko > FTP -välilehdellä liiketunnistusta tai hälytystuloa varten, pikakuvia ei lähetetä FTP-palvelimelle, jos tämä asetus on pois käytöstä. 46 TruVision Covert IP -kameran määritysohje

49 Kuva 18: pikakuvavalikko Aikataulutettujen pikakuvien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Storage (Tallennus) > Snapshot (Pikakuva). 2. Ota jatkuvat pikakuvat käyttöön valitsemalla Enable Timing Snapshot (Ota ajastettu pikakuva käyttöön) -valintaruutu. 3. Valitse pikakuvien muoto, kuten JPEG. 4. Valitse pikakuvien resoluutio ja laatu. 5. Määritä kahden pikakuvan välinen aika. Valitse aikayksikkö avattavasta luettelosta: millisekunnit, sekunnit, minuutit, tunnit tai päivä. 6. Aseta aikataulu, jonka mukaan pikakuvia otetaan. Klikkaa Edit (Muokkaa) ja määritä aikataulu eri viikonpäiville. Huomautus: TVF-1104-kameralle ei voi määrittää pikakuvien ottamisaikataulua. 7. Tallenna muutokset klikkaamalla Save (Tallenna). Tapahtuman perusteella aktivoitujen pikakuvien määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Storage (Tallennus) > Snapshot (Pikakuva). 2. Ota tapahtuman perusteella aktivoidut pikakuvat käyttöön valitsemalla Enable Event-triggered Snapshot (Ota tapahtuman perusteella aktivoitu pikakuva käyttöön) -valintaruutu. TruVision Covert IP -kameran määritysohje 47

50 3. Valitse pikakuvien muoto, kuten JPEG. 4. Valitse pikakuvien resoluutio ja laatu. 5. Määritä kahden pikakuvan välinen aika. Valitse aikayksikkö avattavasta luettelosta: millisekunnit tai sekunnit. 6. Syötä otettavien pikakuvien kokonaismäärä Capture Number (Kuvakaappausten määrä) -kohtaan. 7. Tallenna muutokset klikkaamalla Save (Tallenna). NAS-asetukset Voit käyttää verkkotallennusjärjestelmää (NAS) tallenteiden etätallentamiseen. Kun haluat määrittää tallennusasetukset, varmista, että verkossa on verkkotallennuslaite. NAS-levyn pitää olla käytettävissä verkossa ja määritetty siten, että siihen voi tallentaa esimerkiksi tallenteita ja lokitiedostoja. Huomautukset: 1. Kameraan voi kytkeä enintään kahdeksan NAS-levyä. 2. Suositeltu NAS-laitteen kapasiteetti on 9 Gt 2 Tt, sillä muutoin voi tapahtua alustusvirhe. Kuva 19: NAS-valikko 48 TruVision Covert IP -kameran määritysohje

51 NAS-järjestelmän määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Storage (Tallennus) > NAS. 2. Anna verkkolevyn IP-osoite ja NAS-tiedostopolku. 3. Tallenna muutokset klikkaamalla Save (Tallenna). Tallennuslaitteet Tallennuslaitteiden hallintaikkunan avulla voit tarkastella kapasiteettia, käytettävissä olevaa vapaata tilaa ja NAS-laitteen kiintolevyn tai kameran SD-kortin työskentelytilaa. Voit myös alustaa nämä tallennuslaitteet. Lopeta kaikki tallennustoimet ennen tallennuslaitteen alustamista. Kun alustus on valmis, käynnistä kamera uudelleen, sillä muuten se ei toimi oikein. Jos ylikirjoitus on käytössä, vanhimmat tiedostot ylikirjoitetaan, kun tallennuslaite on täynnä. Kuva 20: tallennuslaiteikkuna Tallennuslaitteiden alustaminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Storage (Tallennus) > Storage Management (Tallennusvälineiden hallinta). 2. Valitse tallennuslaite valitsemalla HDD Number (Kiintolevyjen määrä) -sarake. 3. Määritä pikakuvien ja tallenteiden kiintiöt prosentteina ja muokkaa näitä arvoja Percentage of Snapshot (Pikakuvien prosenttiosuus)- ja Percentage of Record (Tallenteiden prosenttiosuus) -kohdissa. 4. Valitse Format (Alusta). Näkyviin tulee ikkuna, jossa alustaminen pyydetään vahvistamaan. 5. Aloita alustus valitsemalla OK. TruVision Covert IP -kameran määritysohje 49

52 Tallennusaikataulu Voit määrittää kameran tallennusaikataulun Tallennusaikataulu-ikkunassa. Tallenne tallennetaan kameran SD-kortille tai NAS-laitteeseen. Kameran SD-kortti toimii varmuuskopiona verkkovirheen tapauksessa. SD-korttia ei toimiteta kameran mukana. Valittu tallennusaikataulu koskee kaikkia hälytystyyppejä. Esitallennusaika Esitallennusaika on asetettu aloittamaan tallennus ennen ajastuksen tai tapahtuman alkamista. Esimerkiksi jos hälytys aktivoi tallennuksen klo ja esitallennusajaksi on asetettu 5 sekuntia, kamera alkaa tallentaa klo Esitallennusajaksi voi määrittää ei esitallennusta, 5 s, 10 s, 15 s, 20 s, 25 s, 30 s tai rajoittamaton. Jälkitallennusaika Jälkitallennusaika on asetettu lopettamaan tallennuksen ajoitetun ajan tai tapahtuman jälkeen. Jos esim. hälytyksen käynnistämä tallennus päättyy klo ja jälkitallennusajaksi on asetettu 5 sekuntia, kamera tallentaa klo saakka. Jälkitallennusajaksi voi määrittää 5 s, 10 s, 30 s, 1 min, 2 min, 5 min tai 10 min. Tallennuksen ajastuksen määritys: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Storage (Tallennus) > Record Schedule (Tallennuksen aikataulu). 2. Ota tallennus käyttöön valitsemalla Enable Record Schedule (Ota tallennusaikataulu käyttöön) -valintaruutu. Huomautus: voit poistaa tallennuksen käytöstä poistamalla valinnan. 3. Muokkaa tallennusaikataulua valitsemalla Edit (Muokkaa). Näyttöön tulee seuraava ikkuna: 50 TruVision Covert IP -kameran määritysohje

53 4. Valitse, onko kyseessä koko viikon tallennus (All Day eli Koko päivän tallennus) vai koskeeko se vain tiettyjä viikonpäiviä. Jos valitset All day (Koko päivä), valitse tallennusta varten jokin tallennustyyppi avattavasta luetteloruudusta: Continuous (Jatkuva): tämä on jatkuva tallennus. Motion detection (Liiketunnistus): videota tallennetaan, kun liikettä tunnistetaan. Alarm (Hälytys): videota tallennetaan, kun ulkoinen hälytystulo on aktivoinut hälytyksen. Motion Alarm (Liike Hälytys): videota tallennetaan, kun ulkoinen hälytys on aktivoitu tai liikettä tunnistetaan. Motion & Alarm (Liike ja hälytys): videota tallennetaan, kun liiketunnistus ja hälytykset aktivoituvat samaan aikaan. Face Detection (Kasvojen tunnistus): videota tallennetaan, kun kasvot tunnistetaan. Lisätietoja on kohdassa Kasvojen tunnistus sivulla 36. Cross line (Linjan ylitys): videota tallennetaan, kun näytöllä oleva ennalta määrätty linja ylitetään. Lisätietoja on kohdassa Linjan ylityksen tunnistus sivulla 39. Intrusion Detection (Tunkeutumisen tunnistus): videota tallennetaan, kun tunkeutuminen tunnistetaan. Lisätietoja on kohdassa Tunkeutumisen tunnistus sivulla 41. Scene Change detection (Ympäristön muuttumisen tunnistus): videota tallennetaan, kun kameran ympäristön muuttuminen tunnistetaan. Lisätietoja on kohdassa Ympäristön muuttumisen tunnistus sivulla Jos valitset Customize (Mukauta), valitse tarvittava viikonpäivä. Valitse ajanjaksolle 1 alkamis- ja päättymisajat, jotka määrittävät kameran tallennuksen alkamisen ja päättymisen. Valitse tallennusta varten jokin tallennustyyppi avattavasta luetteloruudusta (ks. yllä oleva luettelo). Toista sama muille päivän tallennusajoille. Tallennusaikoja voi valita enintään kahdeksan. Huomautus: tallennusajat eivät voi olla päällekkäin. 6. Valitse tallennusajat viikon muille päiville tarvittaessa. Valitse Copy (Kopioi) kopioidaksesi tallennusajat toiselle viikonpäivälle. 7. Valitse OK ja Save (Tallenna) muutosten tallentamiseksi. Huomautus: Jos asetat tallennustyypiksi liiketunnistuksen tai hälytyksen, sinun pitää myös määrittää aktivointiaikataulu, jotta liiketunnistus- tai hälytystulotallennus aktivoituu. TruVision Covert IP -kameran määritysohje 51

54 RS-232-asetukset RS-232-porttia voi käyttää kahdella tavalla: Konsoli: Liitä tietokone kameraan sarjaportin kautta. Laiteparametreja voi muokata esim. HyperTerminal-ohjelmistolla. Sarjaportin parametrien on oltava samat kuin kameran sarjaportin parametrit. Läpinäkyvä kanava: Yhdistä sarjalaite suoraan kameraan. Tietokone etäohjaa sarjalaitetta verkon kautta. RS-232-asetusten määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > System (Järjestelmä) > RS Valitse RS-232-portin parametrit. Huomautus: jos haluat yhdistää kameran käyttämällä RS-232-porttia, RS-232- parametrien on oltava samat kuin tässä määritetyt. 3. Tallenna muutokset klikkaamalla Save (Tallenna). RS-485-asetukset RS-485-sarjaporttia käytetään kameran PTZ-ohjaukseen tai valo- ja pyyhinlaitteisiin yhdistämiseen. Määritä nämä parametrit ennen kuin yhdistät laitteita. RS-485-asetusten määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > System (Järjestelmä) > RS Valitse RS-485-portin parametrit. Huomautus: Baud Rate (Siirtonopeus)-, PTZ Protocol (PTZ-protokolla)- ja PTZ Address (PTZ-osoite) -parametrien on oltava täsmälleen samat kuin PTZ-kameran parametrit. 3. Tallenna muutokset klikkaamalla Save (Tallenna). 52 TruVision Covert IP -kameran määritysohje

55 Kameran hallinta Tässä luvussa kuvataan, miten kameraa voi käyttää, kun se on asennettu ja sen asetukset määritetty. Kamera avataan verkkoselaimen kautta. Käyttäjähallinta Tässä osiossa kerrotaan, miten käyttäjiä voi hallita. Voit lisätä tai poistaa käyttäjiä muokata käyttöoikeuksia muokata salasanoja. Vain järjestelmänvalvoja voi hallita käyttäjiä. Järjestelmänvalvoja voi luoda enintään 31 yksittäistä käyttäjää tässä luetelluille kameroille. Kun luetteloon lisätään uusia käyttäjiä, järjestelmänvalvoja voi muokata kunkin käyttäjän käyttöoikeuksia ja salasanaa. Katso Kuva 21 alla. Kuva 21: käyttäjähallinnan ikkuna Salasanat rajoittavat kameran käyttöä, ja usealla käyttäjällä voi olla sama salasana. Uutta käyttäjää luotaessa käyttäjälle on annettava salasana. Kaikille käyttäjille ei ole määritetty oletussalasanaa. Käyttäjät voivat vaihtaa salasanansa. Huomautus: Pidä järjestelmänvalvojan salasana turvallisessa paikassa. Jos unohdat sen, ota yhteys tekniseen tukeen. Käyttäjätyypit Käyttäjän järjestelmän käyttöoikeudet määräytyvät automaattisesti käyttäjän käyttäjätyypin mukaan. Käyttäjiä on kolmea eri tyyppiä: Järjestelmänvalvoja: Tämä on järjestelmänvalvoja. Järjestelmänvalvoja voi määrittää kaikki asetukset. Vain järjestelmänvalvoja voi luoda tai poistaa käyttäjätilejä. Järjestelmänvalvojaa ei voi poistaa. TruVision Covert IP -kameran määritysohje 53

56 Käyttäjä: Tämä käyttäjä voi muuttaa vain oman tilinsä määrityksiä. Käyttäjä ei voi luoda tai poistaa muita käyttäjiä. Katsoja: Tällä käyttäjällä on oikeus live-näkymään, toistoon ja lokihakuun. Hän ei voi kuitenkaan muuttaa kokoonpanoasetuksia. Käyttäjien lisääminen ja poistaminen Järjestelmänvalvoja voi luoda enintään 31 käyttäjää. Vain järjestelmänvalvoja voi luoda tai poistaa käyttäjiä. Käyttäjän lisääminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Security (Turvallisuus) > User (Käyttäjä). 2. Valitse Add (Lisää) -painike. Näyttöön avautuu käyttäjähallinnan ikkuna. 3. Anna käyttäjätunnus. 4. Määritä käyttäjälle salasana. Salasanoissa voi olla enintään 16 kirjainta tai numeroa. 5. Valitse käyttäjän tyyppi avattavasta luetteloruudusta. Käytettävissä ovat seuraavat vaihtoehdot: Viewer (Katsoja) ja Operator (Käyttäjä). 6. Anna käyttöoikeudet käyttäjälle. Valitse haluamasi asetukset: Perusoikeudet Etä: parametrien asetukset Etä: lokin haku / työskentelytilan tiedustelu Etä: päivitys/alustus Etä: kaksisuuntainen audio Etä: sammutus/uudelleenkäynnistys Etä: ilmoitus hälytyksen vastaanottajalle / hälytyslähdön aktivointi Etä: videolähdön ohjaus Etä: sarjaportin ohjaus Kameramääritykset Etä: live-näkymä Etä: PTZ-ohjaus Etä: manuaalinen tallennus Etä: toisto 54 TruVision Covert IP -kameran määritysohje

57 7. Klikkaa painiketta OK tallentaaksesi asetukset. Käyttäjän poistaminen: 1. Valitse käyttäjä User (Käyttäjät) -välilehdellä. 2. Napsauta Delete (Poista) -painiketta. Näyttöön avautuu viestiruutu. Huomautus: vain järjestelmänvalvoja voi poistaa käyttäjän. 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Käyttäjätietojen muokkaus Voit muuttaa helposti käyttäjän tietoja, kuten nimen, salasanan ja käyttöoikeudet. Käyttäjätietojen muokkaus: 1. Valitse käyttäjä User (Käyttäjät) -välilehdellä. 2. Valitse Modify (Muokkaa) -painiketta. Näyttöön avautuu käyttäjähallinnan ikkuna. 3. Muuta vaadittuja tietoja. Huomautus: järjestelmänvalvojan tietoja voi muokata vain antamalla järjestelmänvalvojan salasanan. 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. RTSP-todennus Voit nimenomaisesti suojata live-näkymän streamtiedot. Kuva 22: RTSP-todennuksen ikkuna RTSP-todennuksen määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Security (Turvallisuus) > RTSP Authentication (RTSP-todennus). 2. Ota RTSP-todennus käyttöön tai poista se käytöstä valitsemalla avattavasta Authentication (Todennus) luettelosta Enable (Ota käyttöön) tai Disable (Poista käytöstä). TruVision Covert IP -kameran määritysohje 55

58 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. IP-osoitesuodatin Tämän toiminnon avulla voit myöntää käyttöoikeudet määritetyille IP-osoitteille tai evätä niiltä käyttöoikeudet. Esimerkiksi kamera on määritetty siten, että vain sitä voi käyttää vain sen palvelimen IP-osoitteesta, jossa videonhallintaohjelmisto on. Kuva 23: IP-osoitesuodattimen ikkuna IP-osoitesuodattimen määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Security (Turvallisuus) > IP Address Filter (IP-osoitesuodatin). 2. Valitse Enable IP Address Filter (Ota IP-osoitesuodatin käyttöön) -valintaruutu. 3. Valitse IP-osoitesuodattimen tyyppi avattavasta luettelosta: Forbidden (Kielletty) tai Allowed (Sallittu). 4. Valitse Add (Lisää), kun haluat lisätä IP-osoitteen. 5. Valitse Modify (Muokkaa) tai Delete (Poista), kun haluat muokata valittua IPosoitetta tai poistaa sen. 6. Poista kaikki IP-osoitteet valitsemalla Clear (Tyhjennä). 7. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Suojausominaisuuksien määrittäminen Tämän toiminnon avulla voit ottaa Telnetin käyttöön ja määrittää sen salasanan. Vain teknisen tuen käytössä. 56 TruVision Covert IP -kameran määritysohje

59 Kuva 24: suojausominaisuuksien ikkuna Telnetin määrittäminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Security (Turvallisuus) > Security Service (Suojausominaisuudet). 2. Valitse Enable Telnet (Ota Telnet käyttöön) -valintaruutu. 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Huomautus: 1. Telnet-käyttäjänimi on oletuksena default, eikä sitä voi vaihtaa. 2. Telnet-oletussalasana on ab12!. 3. Salasanassa pitää olla vähintään neljä merkkiä, joista vähintään yhden pitää olla kirjain ja yhden numero. Oletusasetusten palautus Voit palauttaa kameran oletusasetukset Oletus-valikosta. Vaihtoehtoja on kaksi: Palauta: palauta kaikki parametrit, pois lukien IP-parametrit, oletusasetuksiin. Oletus: palauta kaikki parametrit oletusasetuksiin. Huomautus: jos videostandardi vaihdetaan, sitä ei palauteta oletusasetukseen, kun Palauta- tai Oletus-toimintoa käytetään. Oletusasetusten palauttaminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Security (Turvallisuus) > Maintenance (Huolto). 2. Valitse joko Restore (Palautus) tai Default (Oletus). Näyttöön tulee ikkuna, jossa näkyvät käyttäjän todennustiedot. 3. Anna järjestelmänvalvojan salasana ja valitse OK. 4. Vahvista palautus valitsemalla ponnahdustekstiruudussa OK. TruVision Covert IP -kameran määritysohje 57

60 Kokoonpanotiedoston tuominen ja vieminen Järjestelmänvalvoja voi tuoda ja viedä kameran asetuksia. Tämä on hyödyllistä, jos haluat kopioida tehdyt määritykset toiseen kameraan tai jos haluat ottaa asetuksista varmuuskopion. Huomautus: vain järjestelmänvalvoja voi tuoda ja viedä kokoonpanotiedostoja. Kokoonpanotiedoston tuominen ja vieminen: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Security (Turvallisuus) > Maintenance (Huolto). 2. Valitse paikallinen kokoonpanotiedosto valitsemalla Browse (Selaa) ja valitse sitten Import (Tuo) kokoonpanotiedoston tuonnin aloittamiseksi. 3. Valitse Export (Vie) ja aseta kokoonpanotiedoston tallennuksen tallennuspolku. Laiteohjelmiston päivittäminen Kameran laiteohjelmisto tallennetaan flash-muistiin. Voit kirjoittaa laiteohjelmistotiedoston flash-muistiin päivitystoiminnon avulla. Laiteohjelmisto pitää päivittää, jos se on vanhentunut. Kun laiteohjelmisto päivitetään, kaikki aiemmat asetukset säilytetään. Vain uudet ominaisuudet lisätään niiden oletusasetuksia käyttäen. Kamera valitsee vastaavan laiteohjelmistotiedoston automaattisesti. Internetselaimen evästeet ja tiedot poistetaan automaattisesti, kun laiteohjelmisto päivitetään. Laiteohjelmistoversion päivittäminen: 1. Lataa tietokoneellesi viimeisin laiteohjelmisto verkkosivustostamme osoitteesta tai 2. Kun laiteohjelmistotiedosto ladataan tietokoneellesi, pura tiedosto haluamaasi kohteeseen. Huomautus: älä tallenna tiedostoa työpöydälle. 3. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Security (Turvallisuus) > Maintenance (Huolto). Valitse Firmware (Laiteohjelmisto)- tai Firmware Directory (Laiteohjelmistohakemisto) -valinta. Etsi sitten viimeisin laiteohjelmistotiedosto tietokoneeltasi klikkaamalla Browse (Selaa) -painiketta. Firmware directory (Laiteohjelmistohakemisto): etsi laiteohjelmistotiedostojen päivityskansio. Kamera valitsee vastaavan laiteohjelmistotiedoston automaattisesti. Firmware (Laiteohjelmisto): etsi kameran laiteohjelmistotiedosto manuaalisesti. Huomautus: Valitse Interlogix_Gen_3_ipc.dav niiden kameramallien osalta, jotka on lueteltu kohdassa Johdanto sivulla TruVision Covert IP -kameran määritysohje

61 4. Valitse Update (Päivitä). Näyttöön tulee ikkuna, jossa pyydetään käynnistämään kamera uudelleen. 5. Kun päivitys on suoritettu loppuun, laite käynnistyy automaattisesti uudelleen. Myös selain päivitetään. Laiteohjelmiston päivittäminen TruVision Device Managerin avulla: 1. Valitse laite FW upgrader (Laiteohjelmiston päivitys) -paneelissa. Jos haluat päivittää monta laitetta kerralla, voit valita ne pitämällä ctrl- tai vaihtonäppäintä painettuna. 2. Etsi laiteohjelmistotiedosto klikkaamalla selauspainiketta. Jos haluat, että laite käynnistyy automaattisesti uudelleen päivityksen jälkeen, valitse Reboot the device after upgrading (Käynnistä laite uudelleen päivityksen jälkeen) -valintaruutu. Kun asetus on valittu, se näyttää myös Restore default settings (Palauta oletusasetukset) -valinnan. Valitse se, jos haluat palauttaa kaikki parametrit. 3. Klikkaa painiketta Upgrade (päivitä). 4. Kun päivitys on valmis, laitteiden päivitetyt versiotiedot näkyvät ikkunassa. TruVision Covert IP -kameran määritysohje 59

62 Kameran uudelleenkäynnistys Kameran voi käynnistää helposti uudelleen etänä. Kameran käynnistäminen uudelleen verkkoselaimen kautta: 1. Klikkaa valikon työkalupalkissa Configuration (Määritykset) > Security (Turvallisuus) > Maintenance (Huolto). 2. Käynnistä laite uudelleen napsauttamalla Reboot (Käynnistä uudelleen) -painiketta. 3. Vahvista uudelleenkäynnistys valitsemalla ponnahdustekstiruudussa OK. 60 TruVision Covert IP -kameran määritysohje

63 Kameran käyttö Tässä luvussa kuvataan, miten kameraa voi käyttää, kun se on asennettu ja sen asetukset määritetty. Sisään- ja uloskirjautuminen Voit helposti kirjautua ulos kameraselainikkunasta klikkaamalla valikon työkalupalkissa olevaa uloskirjautumispainiketta. Käyttäjänimeä ja salasanaa pyydetään aina sisäänkirjautumisen yhteydessä. Voit vaihtaa käyttöliittymän kielen ikkunan oikeassa ylälaidassa olevasta avattavasta valikosta. Live-näkymätila Kun olet kirjautunut sisään, voit siirtyä live-näkymätilaan klikkaamalla valikon työkalupalkissa olevaa live-näkymäpainiketta. Katso kohdasta Kuva 1 sivulta 6 lisätietoja käyttöliittymän kuvauksesta. Live-näkymän käynnistys/pysäytys: Voit pysäyttää ja käynnistää live-näkymän napsauttamalla ikkunan alaosan Live-näkymän aloitus/lopetus -painiketta. Tallennus: Voit tallentaa live-videota määrittämääsi hakemistoon. Klikkaa live-näkymän ikkunan alalaidassa olevaa tallennuspainiketta. Pysäytä tallennus klikkaamalla painiketta uudelleen. Pikakuvan ottaminen: Voit ottaa pikakuvan näkymästä, kun olet livenäkymässä. Tallenna kuva klikkaamalla ikkunan alalaidassa olevaa kuvakaappauspainiketta. Kuva on JPEG-muodossa. Pikakuvat tallennetaan kiintolevylle. Tallennetun videokuvan toistaminen Voit hakea ja toistaa helposti tallennettua videokuvaa toistonäkymässä. Huomautus: Sinun on määritettävä NAS-laite tai asetettava SD-kortti domekameraan, jotta voit käyttää toistotoimintoja. Lisätietoja on kohdassa Tallennuslaitteet sivulla 49. Jos haluat toistaa kameran tallennuslaitteeseen tallennetun videon, voit hakea sitä klikkaamalla valikon työkalupalkissa olevaa Toista-painiketta. Toistoikkuna avautuu. Katso Kuva 25 sivulla 62. TruVision Covert IP -kameran määritysohje 61

64 Kuva 25: toistoikkuna Nimi Kuvaus 1. Toistopainike Avaa toistoikkuna klikkaamalla tätä. 2. Hakukalenteri Valitse hakupäivä. 3. Haku Aloita haku. 4. Aseta toistoaika Anna aika ja etsi toistokohta napsauttamalla -kuvaketta. 5. Lataustoiminnot Lataa videotiedostot. Lataa kuvakaappauskuvat. 6. Arkistotoiminnot Näitä painikkeita napsauttamalla voit suorittaa seuraavat arkistointitoiminnot: Siirry digitaalisen zoomauksen tilaan. Ota pikakuva toistettavasta videosta. Käynnistä tai pysäytä videotiedostojen leikkaus. 7. Tallennustyyppi Värikoodi esittää tallennustyypin. Tallennustyyppejä ovat ajoitettu tallennus, hälytystallennus ja manuaalinen tallennus. Tallennustyypin nimi näkyy myös nykyisessä tilaikkunassa. 8. Ajankohta Pystysuora palkki näyttää toistettavan tallennuksen kohdan. Myös nykyinen päivämäärä ja kellonaika näkyvät. 62 TruVision Covert IP -kameran määritysohje

65 Nimi Kuvaus 9. Aikajanapalkki Aikajanapalkissa näkyy 24 tunnin jakso toistopäivältä. Se siirtyy vasemmalta (vanhin) oikealle (uusin). Tallennuksen tyypin näkee palkin värikoodauksesta. Klikkaa aikajanaa siirtääksesi osoittimen siihen, mistä haluat toiston alkavan. Aikajanaa voi myös vierittää aiempaan tai myöhempään ajankohtaan toistoa varten. Voit lähentää tai loitontaa aikajanapalkkia napsauttamalla - painiketta. 10. Audiosäädin Hallitse äänenvoimakkuutta. 11. Toistosäädin Valitse tämä, kun haluat ohjata, miten valittu tiedosto toistetaan: toista, pysäytä, hidasta toistoa ja pikakelaa. Tallennetun videokuvan toistaminen: 1. Valitse päivämäärä ja napsauta Search (Haku) -painiketta. Haettu video näkyy aikajanalla. 2. Aloita toisto napsauttamalla Play (Toisto) -painiketta. Videokuvaa toistettaessa aikajanapalkissa näkyvät tallennuksen tyyppi ja aika. Aikajanaa voi vierittää manuaalisesti hiiren avulla. Huomautus: Tallennetun kuvan toistaminen edellyttää toisto-oikeuksia. Lisätietoja on kohdassa Käyttäjätietojen muokkaus sivulla Valitse päivämäärä ja napsauta Search (Haku) -painiketta vaaditun tallennetun tiedoston hakemiseksi. 4. Hae videotiedosto napsauttamalla -painiketta. 5. Valitse ponnahdusikkunasta videotiedoston valintaruutu ja lataa videotiedostot valitsemalla Download (Lataa). Tallennetun videoleikkeen arkistointi toiston aikana: 1. Aloita videotiedoston leikkaaminen tallennetun tiedoston toiston aikana valitsemalla. Valitse se uudelleen leikkauksen lopettamiseksi, jolloin ohjelmisto luo videoleikkeen. 2. Toista vaihe 1 lisäleikkeiden luomiseksi. Videoleikkeet tallennetaan tietokoneellesi. TruVision Covert IP -kameran määritysohje 63

66 Tallennettujen pikakuvien arkistoiminen: 1. Avaa pikakuvien hakuikkuna klikkaamalla. 2. Valitse pikakuvan tyyppi ja aloitus- ja päättymisaika. 3. Etsi pikakuvat klikkaamalla Haku. 4. Valitse halutut pikakuvat ja lataa ne klikkaamalla Download (Lataa). Tapahtumalokien hakeminen Sinun on määritettävä NAS-laite tai asetettava SD-kortti domekameraan, jotta voit käyttää lokitoimintoja. NAS-laitteelle tai SD-kortille tallennettavien tapahtumalokien määrä määräytyy tallennuslaitteiden tilavuuden mukaan. Kun tämä tilavuusraja saavutetaan, järjestelmä alkaa poistaa vanhempia lokeja. Voit tarkastella tallennuslaitteisiin tallennettuja lokitiedostoja klikkaamalla valikon työkalupalkissa Loki. Loki-ikkuna avautuu. Katso Kuva 26 sivulla 65. Huomautus: lokien haku ja tarkastelu edellyttää lokien tarkasteluoikeuksia. Lisätietoja on kohdassa Käyttäjätietojen muokkaus sivulla TruVision Covert IP -kameran määritysohje

67 Kuva 26: loki-ikkuna 1. Päätyyppi 2. Toissijainen tyyppi 3. Haun alkamis- ja päättymisaika 4. Aloita haku 5. Tallenna haetut lokit Voit hakea tallennettuja lokeja seuraavien ehtojen mukaan: Päätyyppi: Lokeja on neljää eri tyyppiä: kaikki tyypit, hälytys, poikkeus ja käyttö. Katso alta kohdasta Taulukko 7 niiden kuvaukset. Toissijainen tyyppi: Kullakin päälokityypillä on toissijaisia tyyppejä. Katso alta kohdasta Taulukko 7 niiden kuvaukset. Päivämäärä ja aika: lokeja voi hakea tallennuksen alkamis- ja päättymisajan mukaan. Taulukko 7: lokityypit Päälokityyppi Hälytys Poikkeus Toissijaiset lokityypit: lokiin kuuluvien tapahtumien kuvaus Hälytystulo, hälytyslähtö, aloita liiketunnistus, lopeta liiketunnistus, aloita häirinnän valvonta, lopeta häirinnän valvonta, kasvojen tunnistus alkoi, kasvojen tunnistus loppui, linjan ylityksen tunnistus alkoi, linjan ylityksen tunnistus loppui, tunkeutumisen tunnistus alkoi, tunkeutumisen tunnistus loppui, heikon tarkennuksen tunnistus alkoi, heikon tarkennuksen tunnistus loppui, äänitulon poikkeus, äänenvoimakkuuden äkillisen muutoksen tunnistus. Virheellinen kirjautuminen, kiintolevy täynnä, kiintolevyvirhe, verkkoyhteys katkaistu ja IP-osoiteristiriita. TruVision Covert IP -kameran määritysohje 65

68 Päälokityyppi Toiminta Toissijaiset lokityypit: lokiin kuuluvien tapahtumien kuvaus Virran kytkentä, poikkeava sammutus, etäuudelleenkäynnistys, etäsisäänkirjaus, etäuloskirjaus, parametrien etämääritys, tallennuksen etäaloitus, tallennuksen etäpysäytys, PTZ-etäohjaus, kiintolevyn etäalustus, etätoisto tiedoston mukaan, etätoisto ajan mukaan, määritystiedoston etävienti, määritystiedoston etätuonti, parametrien etähaku, työskentelytilan etähaku, läpinäkyvän kanavan muodostus, läpinäkyvän kanavan katkaisu, kaksisuuntaisen audion käynnistys, kaksisuuntaisen audion pysäytys, hälytyksen etäkytkentä, hälytyksen etäpurku. Lokien hakeminen: 1. Valitse Log (Loki) valikkoriviltä, jolloin näyttöön tulee loki-ikkuna. 2. Valitse avattavista Major Type (Päätyyppi)- ja Minor Type (Alityyppi) - luetteloruuduista haluamasi valinta. 3. Valitse lokin alkamis- ja päättymisaika. 4. Aloita haku valitsemalla Search (Haku). Tulokset näkyvät vasemmassa ikkunassa. PTZ-ohjauksen käyttö Voit käyttää kameran pan/tilt/zoom-toimintoja ja muita toimintoja PTZohjauspainikkeiden avulla live-näkymän käyttöliittymässä. PTZ-ohjauspaneeli Näytä tai piilota PTZ-ohjauspaneeli klikkaamalla live-näkymässä /. Kuva 27: PTZ-ohjauspaneeli Taulukko 8: PTZ-ohjauspaneelin kuvaus Kuvaus 1. Suuntapainikkeet: Ohjaa PTZ-kameran liikkeitä ja suuntaa. Keskipainiketta käytetään PTZ-domekameran auto pan -toiminnon aloittamiseen. 2. Zoomaus, tarkentaminen ja iiris: Säädä zoomausta, tarkennusta ja iiristä. 3. PTZ-liike: Säädä PTZ-liikenopeutta. 4. Sytytä/sammuta valo. Tätä toimintoa tukevat kamerat, joissa on RS-485-portti. 66 TruVision Covert IP -kameran määritysohje

69 Kuvaus 5. Käynnistä/pysäytä kameran pyyhin. Tätä toimintoa tukevat kamerat, joissa on RS-485-portti. 6. Automaattinen tarkennus 7. Alustaa objektiivin. Huomautus: 1. Kameran kääntäminen ja kallistaminen suuntapainikkeilla edellyttää, että verkkoon yhdistetty kamera tukee RS-485:tä ja että kameraan on asennettu kääntö-/ kallistuslaite. Aseta RS-485:n asetussivulla olevat PTZ-parametrit asianmukaisesti noudattamalla RS-485:n asetusten määrittämistä koskevia ohjeita. 2. Voit ohjata objektiivia, esim. zoomata tai tarkentaa, jos kamera tukee automaattista tarkennusta. Esiasennon asettaminen: 1. Valitse esiasennon numero esiasentojen luettelosta. 2. Siirrä kamera haluamaasi paikkaan käyttämällä PTZ-suuntapainikkeita. 3. Viimeistele nykyisen esiasennon asetus napsauttamalla -kuvaketta. 4. Esiasennon voi poistaa napsauttamalla -kuvaketta. Esiasennon hakeminen: 1. Valitse määritetty esiasento luettelosta. 2. -painiketta napsauttamalla voit hakea esiasennon. Esiasentosarjojen käyttö Esiasentosarja on muistiin tallennettu sarja esiasentotoimintoja. Kamera pysyy tietyssä vaiheessa määritetyn vaihtoajan verran ennen kuin se siirtyy seuraavaan vaiheeseen. Esiasennot määrittämät vaiheet. Esiasentosarjan voi määrittää sisältämään enintään 32 esiasentoa. Voit määrittää enintään kahdeksan esiasentosarjaa. TruVision Covert IP -kameran määritysohje 67

70 Esiasentosarjan määritys: 1. Valitse PTZ-ohjauspaneelissa, jolloin siirryt sarjan asetusnäkymään. 2. Valitse esiasentosarjan numero avattavasta luetteloruudusta. 3. Siirry esiasentojen lisäysnäkymään napsauttamalla -kuvaketta. 4. Määritä esiasennon numero, esiasentosarjan kesto ja esiasentosarjan nopeus. Esiasentosarjan kesto: Esiasentosarjan nopeus: Tämä on viive eli sekunneissa mitattu aika, jonka kamera pysyy esiasennossa ennen kuin se siirtyy seuraavaan. Nopeus, jolla kamera liikkuu esiasennosta toiseen. 5. Tallenna esiasento esiasentosarjaan valitsemalla OK. 6. Voit lisätä muita esiasentoja toistamalla vaiheet Tallenna kaikki esiasentosarjan asetukset klikkaamalla. Esiasentosarjan hakeminen: Valitse määritetty esiasentosarja avattavasta luettelosta PTZ-ohjauspaneelissa ja hae esiasentosarja klikkaamalla. 68 TruVision Covert IP -kameran määritysohje

71 Hakemisto x-parametrit asetus, 15 A Arkistoidut tiedostot toistaminen, 63 Arkistotiedostot tallennettujen tiedostojen pikakuvat, 63 tallennetut tiedostot, 63 Audioparametrit, 18 D DDNS-parametrit asetus, 14 E Esitallennusajat kuvaus, 50 F FTP-parametrit asetukset, 16 H Hälytyslähdöt asetus, 34 Hälytystulot asetus, 34 Hälytystyypit liiketunnistus, 26 I Internetselain käyttöliittymän yleiskatsaus, 5 yhteyden muodostaminen kameraan, 5 IP-osoite kameran IP-osoitteen etsiminen, 5 IP-osoiteristiriidan hälytys, 33 J Jälkitallennusajat kuvaus, 50 Järjestelmän aika asetukset, 10 K Kameran kuva määrittäminen, 19 Kameran nimi näyttö, 23 Kameran uudelleenkäynnistys, 60 Käyttäjäasetukset, 53 Käyttäjät käyttäjän poistaminen, 55 käyttäjätyypit, 53 salasanan muokkaaminen, 55 tietokoneen tunnuksen muokkaaminen, 55 uusien käyttäjien lisääminen, 54 Kellonajan muodon asetukset, 23 Kieli vaihtaminen, 61 Kiintolevy alustus, 49 kapasiteetti, 49 Kiintolevy täynnä -hälytys, 33 Kiintolevyvirheen hälytys, 33 Kokoonpanotiedosto tuonti/vienti, 58 Kuvapeitto, 25 L Laiteohjelmiston päivittäminen, 58 Liiketunnistus laajennetut määritykset, 26 normaalit määritykset, 26 tunnistusalueiden merkintä, 29 Live-näkymä käynnistä/pysäytä, 61 manuaalinen tallennus, 61 pikakuvat, 61 Lokit lokien hakeminen, 64 lokien tarkastelu, 64 tietotyyppi, 65 N NAS-asetukset, 48 Näyttöruudun näyttötiedot asetukset, 23 NTP-synkronointi, 10 O Oletusasetukset palautus, 57 P Päivämäärän muodon asetukset, 23 Pikakuva-asetukset aikataulutetut pikakuvat, 46 FTP-parametrit, 16 TruVision Covert IP -kameran määritysohje 69

72 tapahtuman perusteella aktivoidut pikakuvat, 46 Pikakuvat pikakuvien arkistointi tallennetuista tiedostoista, 63 tallentaminen live-näkymätilassa, 61 Poikkeushälytykset tyypit, 33 Porttiparametrit asetus, 14 PPPoE-parametrit asetus, 15 PTZ-ohjaus, 66 Q QoS-parametrit asetus, 15 R RS-232-asetukset, 52 RS-485-asetukset, 52 RTSP-todennus, 55 S Sähköposti äänipoikkeuksen hälytykseen linkittäminen, 39 hälytystuloon/-lähtöön linkittäminen, 35 kameran häirinnän valvonnan hälytykseen linkittäminen, 33 kameran heikon tarkennuksen tunnistuksen hälytykseen linkittäminen, 44 kasvojen tunnistuksen hälytykseen linkittäminen, 37 liiketunnistukseen linkittäminen, 29 linjan ylityksen tunnistuksen hälytykseen linkittäminen, 41 poikkeushälytyksiin linkittäminen, 34 tunkeutumisen tunnistuksen hälytykseen linkittäminen, 43 ympäristön muuttumisen tunnistuksen hälytykseen linkittäminen, 46 Sähköpostiparametrit asetukset, 17 Salasanat muokkaaminen, 55 SDHC-kortti alustus, 49 kapasiteetti, 49 Sisään- ja uloskirjautuminen, 61 SNMP-parametrit asetus, 15 Streamaus main-/substreamin asetukset, 8, 9 T Tallennus manuaalinen tallennus, 61 parametrit, 18 pikakuvat live-näkymätilassa, 61 tallennusaikataulut, 50 toisto, 61 Tamper-suojaushälytykset asetus, 32 Tapahtumat lokien hakeminen, 64 TCP/IP-asetukset asetus, 14 Teksti ylimääräisten tekstirivien lisääminen näyttöön, 24 Tekstinäyttö näyttöruudussa ulkoasu, 23 Tiedostojen arkistointi oletushakemistojen määrittäminen, 8, 9 Toisto näyttö, 61 Tunnistus äänipoikkeus, 37 kameran heikko tarkennus, 43 kameran ympäristön muuttuminen, 44 kasvot, 36 liike laajennettu tila, 29 linjan ylitys, 39 tunkeutuminen, 41 U UPnP-parametrit asetus, 16 V Väärän käyttäjätunnuksen hälytys, 33 Verkkoasetukset asetukset, 12 paikallisten kameraparametrien yleiskuvaus, 8, 9 Verkkoprotokolla asetukset, 8, 9 Verkkoselaimen suojaustaso tarkastaminen, 4 Verkkoyhteyden katkaisun hälytys, 33 Videonlaatu, 19 Videoparametrit, 18 Y Yksityisyyden suojat, TruVision Covert IP -kameran määritysohje
