1 TruVision High Definition TVI -kameran määritysopas TVB-2403/TVB-4403 TVB-2404/TVB-4404 TVD-2403/TVD-4403 TVD-2404/TVD-4404 P/N FI REV A ISS 10MAR15

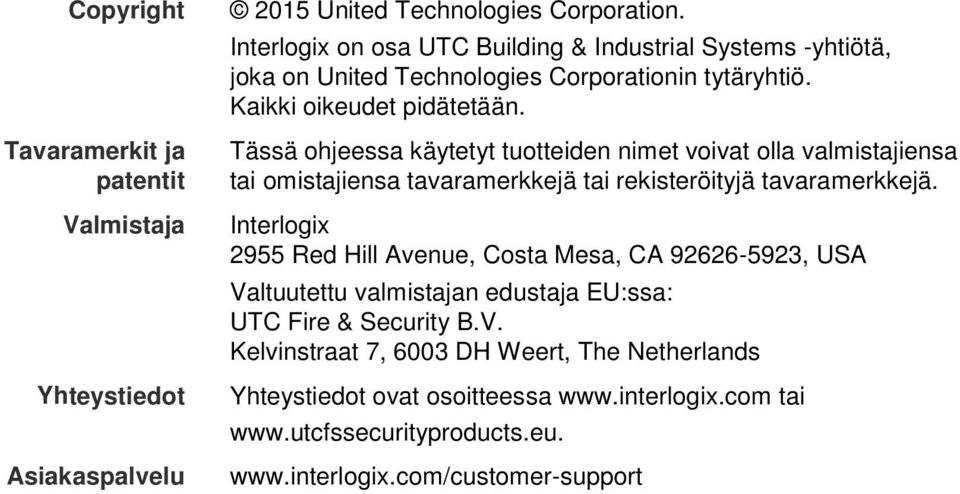

2 Copyright Tavaramerkit ja patentit Valmistaja Yhteystiedot Asiakaspalvelu 2015 United Technologies Corporation. Interlogix on osa UTC Building & Industrial Systems -yhtiötä, joka on United Technologies Corporationin tytäryhtiö. Kaikki oikeudet pidätetään. Tässä ohjeessa käytetyt tuotteiden nimet voivat olla valmistajiensa tai omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Interlogix 2955 Red Hill Avenue, Costa Mesa, CA , USA Valtuutettu valmistajan edustaja EU:ssa: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, The Netherlands Yhteystiedot ovat osoitteessa tai

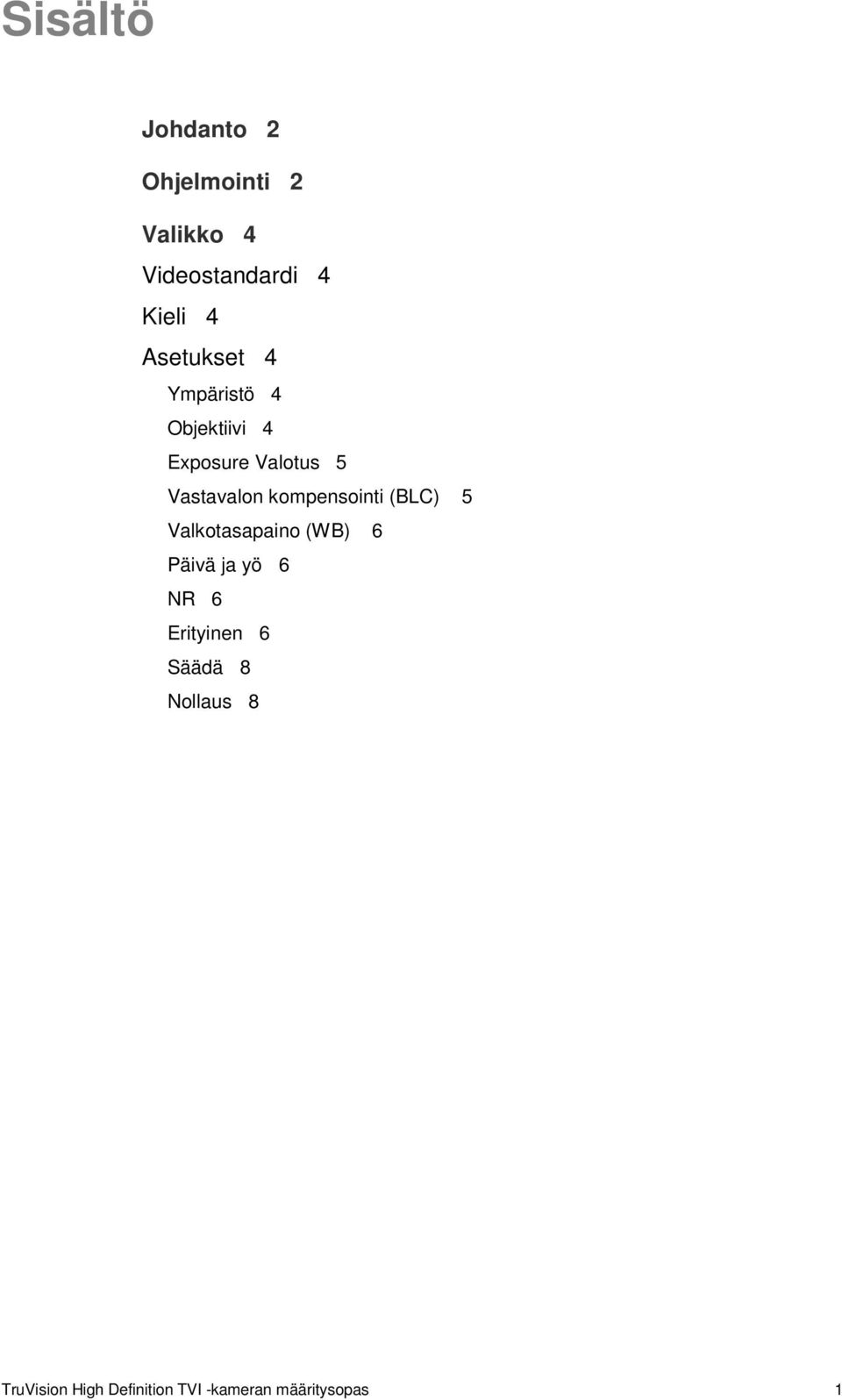

3 Sisältö Johdanto 2 Ohjelmointi 2 Valikko 4 Videostandardi 4 Kieli 4 Asetukset 4 Ympäristö 4 Objektiivi 4 Exposure Valotus 5 Vastavalon kompensointi (BLC) 5 Valkotasapaino (WB) 6 Päivä ja yö 6 NR 6 Erityinen 6 Säädä 8 Nollaus 8 TruVision High Definition TVI -kameran määritysopas 1

4 Johdanto Tämä on seuraavien kameramallien määritysopas: TVB-2403 (1080P TVI Bullet -kamera, kiinteä objektiivi, IR, PAL) TVB-4403 (1080P TVI Bullet -kamera, kiinteä objektiivi, IR, NTSC) TVB-2404 (1080P TVI Bullet -kamera, VF-objektiivi, IR, PAL) TVB-4404 (1080P TVI Bullet -kamera, VF-objektiivi, IR, NTSC) TVD-2403 (1080P TVI -domekamera, kiinteä objektiivi, IR, PAL) TVD-4403 (1080P TVI -domekamera, kiinteä objektiivi, IR, NTSC) TVD-2404 (1080P TVI -minidomekamera, VF-objektiivi, IR, PAL) TVD-4404 (1080P TVI -minidomekamera, VF-objektiivi, IR, NTSC) Ohjelmointi Kun kameran laitteisto on asennettu, kameran asetukset voi määrittää käyttämällä sisäänrakennettua OSD-painiketta tai OSD-ohjainta (ostetaan erikseen). Voit määrittää kameran asetukset myös TVI DVR:n kautta valitsemalla PTZ-protokollan TruVision Coax (Truvision-koaksiaali) -valinnaksi ja avaamalla kameravalikon napsauttamalla valikkopainiketta. Huomautus: Interlogix tarjoaa kahdenlaisia OSD-ohjainversioita: TVS-C100-ohjaimen ja TVS-C200-ohjaimen. Valitse vastaava ohjain tarkistamalla tuotteen tietolomakkeet. Kohdassa "Johdanto" mainitut kamerat tukevat TruVsion Coax OSD - ohjausprotokollaa ja vaativat TVS-C200-ohjaimen OSD-ohjausta varten. TVS-C200:aa käytetään kameran 960H CVBS -lähdön ohjelmointiin eikä TVI-videolähdön ohjelmointiin. Kameran TVI-lähdön ohjelmoinnin voi tehdä TVI DVR:n kautta. TVS-C200:ssa on neljä painiketta, joilla voi valita kameran toiminnot ja ohjata sitä. Alla oleva taulukko 1 listaa OSD-hallintapainiketoiminnot ja kuvaa niiden käyttöä. 2 TruVision High Definition TVI -kameran määritysopas

5 Kuva 1: TVS-C200-koaksiaaliohjain 1. Merkkivalo 2. Nuolipainikkeet 3. OK-painike Setup (Asetukset) -valikosta pääsee kameran määritysvaihtoehtoihin. Tarkista ennen ohjaimen käyttämistä, että ohjaimeen on kytketty virta. Ohjain tarvitsee kaksi AAA-paristoa toimiakseen kunnolla. 1. Liitä videomonitori yhteen ohjaimen BNC-liitännöistä. 2. Liitä kameran 960H CVBS -lähtö toiseen BNC-liitäntään. 3. Paina OK-painiketta muutaman sekunnin ajan, jotta Setup (Asetukset) - valikko tulee näyttöön. Lisätietoja osoittimen siirtämisestä on kohdassa Taulukko 1. Taulukko 1: OSD-ohjauspainikkeen käyttö Painikkeen suunta Ylös Vasen Oikea Alas OK Kuvaus Siirtää osoitinta ylöspäin kohteen valitsemiseksi. Siirtää osoitinta vasemmalle tai säätää valitun kohteen parametreja. Siirtää osoitinta oikealle tai säätää valitun kohteen parametreja. Siirtää osoitinta alaspäin kohteen valitsemiseksi. Paina punaista painiketta muutaman sekunnin ajan, jotta Setup (Asetukset) -valikko tulee näyttöön. Jos valitulla kohdalla on oma valikkonsa, paina painiketta päästäksesi alavalikkoon. TruVision High Definition TVI -kameran määritysopas 3

6 Valikko Videostandardi Valitse videostandardiksi PAL tai NTSC. Kieli Valitse jokin saatavilla olevista kielistä: English, Japanese, CHN1, CHN2, Korean, German, French, Italian, Spanish, Polish, Russian, Portuguese, Dutch, Turkish, Hebrew tai Arabic. Asetukset Ympäristö Valitse työskentely-ympäristöksi Indoor (Sisätilat), Outdoor (Ulkotilat), Indoor 1 (Sisätilat 1) tai Low-ligth (Heikko valo). Objektiivi Kamera on varustettu kiinteällä linssillä. 4 TruVision High Definition TVI -kameran määritysopas

7 Exposure Valotus SHUTTER (Suljin): AUTO, 1/25, 1/50, FLK, 1/200, 1/400, 1/1k, 1/2k, 1/5k, 1/10k, 1/50k, x2, x4, x6, x8, x10 ja x15 ovat valittavia asetuksia. AGC: aseta AGC-arvoksi SENS-UP (Herkistys): aseta SENS-UP-asetus OFF (Pois)- tai AUTO (Automaattinen) -tilaan. BRIGHTNESS (Kirkkaus): Aseta kirkkausarvoksi D-WDR: Aseta D-WDR-asetus ON (Päällä) -tilaan, kun haluat parantaa kuvanlaatua, tai OFF (Pois) -tilaan, jos haluat ottaa toiminnon pois käytöstä. DEFOG (Sumunpoisto): Aseta sumunpoistotoiminto ON (Päällä) -tilaan, jos haluat ottaa sumunpoistotoiminnon käyttöön. Asento, koko ja sumunpoiston astevaihtelu ovat määritettäviä asetuksia. Vastavalon kompensointi (BLC) GAIN (Vahvistus): aseta BLC-vahvistuksen arvoksi High (Suuri), Middle (Keskitaso) tai Low (Pieni). AREA (Alue): tällä asetuksella voit ylös/alas/vasemmalle/oikealle osoittavia painikkeita painamalla määrittää BLC:n paikan ja koon. Valitse RET (Palaa) tai AGAIN (Uudelleen), jos haluat palata BLC-valikkoon tai rajata uudelleen BLC-alueen. Oletus: palauta BLC-asetukset oletusasetuksiin. HSBLC: Valitse HSBLC-alue. Aseta DISPLAY (Näyttö) -tilaksi ON (Päällä). Tällä asetuksella voit ylös/alas/vasemmalle/oikealle osoittavia painikkeita painamalla määrittää alueen paikan ja koon. Aseta HSBLC LEVEL (HSBLC-taso) -arvoksi Valitse HSBLC-tilalle ALL DAY (Koko päivä) tai Night (Yö). Aseta BLACK MASK (Musta peitto) -asetus ON (Päällä)- tai OFF (Pois) -arvoon. TruVision High Definition TVI -kameran määritysopas 5

8 Valkotasapaino (WB) Valitse INDOOR (Sisätilat), OUTDOOR (Ulkotilat), MANUAL (Manuaalinen), ATW (Automaattisen seurannan valkotasapaino) tai AWC SET (AWC Aseta). Päivä ja yö Valitse DAY (Päivä)- ja NIGHT (Yö) -kytkimiksi Color (Väri), B/W (Mustavalko) tai EXT (Ulkoinen). NR 2D NR: aseta 2D NR -tila ON (Päällä)- tai OFF (Pois) -arvoon. 3D NR: Aseta SMART NR -asetus ON (Päällä) -tilaan ja säädä 3D SMART NR - herkkyysalueeksi Aseta LEVEL (TASO) -arvoksi Aseta START.AGC (ALOITA.AGC) -arvo kynnysarvoon, jotta AGC otetaan käyttöön. Aseta END.AGC (LOPETA.AGC) - arvo kynnysarvoon, jotta AGC poistetaan käytöstä. Erityinen Camera Title (Kameran nimi): muokkaa kameran nimeä. D-Effect (D-tehoste): FREEZE (Kuvan pysäytys): Aseta kuvan pysäytystoiminto ON (Päällä)- tai OFF (Pois) -arvoon. MIRROR (Peili): valitse OFF (Pois), MIRROR (Peili), V-FLIP (V-kääntö) tai ROTATE (Kierrä). D-ZOOM (D-zoomaus): määritä zoomausalue määrittämällä PAN & TILT (Panorointi ja kallistus) -toiminnon paikka. 6 TruVision High Definition TVI -kameran määritysopas

9 SMART D-ZOOM (Älykäs D-zoomaus): D-zoomauksen alueen, herkkyyden ja ajan voi määrittää. NEG.IMAGE (Neg. kuva): aseta NEG IMAGE (Neg. kuva) -asetus ON (Päällä)- tai OFF (Pois) -arvoon. Motion (Liike): Valitse MOTION (Liike) -alue. Aseta DISPLAY (Näyttö) -asetus ON (Päällä)- tai OFF (Pois) -arvoon. Voit määrittää alueen paikan ja koon painamalla ylös/alas/vasemmalle/oikealle osoittavia painikkeita. Aseta SENSITIVITY (Herkkyys) -arvoksi Aseta MOTION VIEW (Liikenäkymä) -asetus ON (Päällä)- tai OFF (Pois) -arvoon. Privacy Masking (Yksityisyyden suoja): Valitse PRIVACY (Yksityisyys) -alue. Aseta DISPLAY (Näyttö) -asetus INV (Käänteinen)-, MOSAIC (Mosaiikki)-, COLOR (Väri)- tai OFF (Pois) -arvoon. Voit määrittää alueen paikan ja koon painamalla ylös/alas/vasemmalle/oikealle osoittavia painikkeita. Defect (Vika): Säädä LIVE DPC (Live DPC), STATIC DPC (Staattinen DPC) ja Black DPC (Musta DPC). Version (Versio): Voit tarkistaa laitteen ohjelmistoversion. TruVision High Definition TVI -kameran määritysopas 7

10 Säädä Sharpness (Terävyys): säädä tarkkuudeksi Monitor (Monitori): valitse CRT tai LCD. LSC: Aseta LSC-asetus ON (Päällä)- tai OFF (Pois) -arvoon. Nollaus Nollaa kaikki parametrit oletusarvoihin. EXIT (Sulje): Sulje valikko painamalla OK-painiketta. 8 TruVision High Definition TVI -kameran määritysopas
