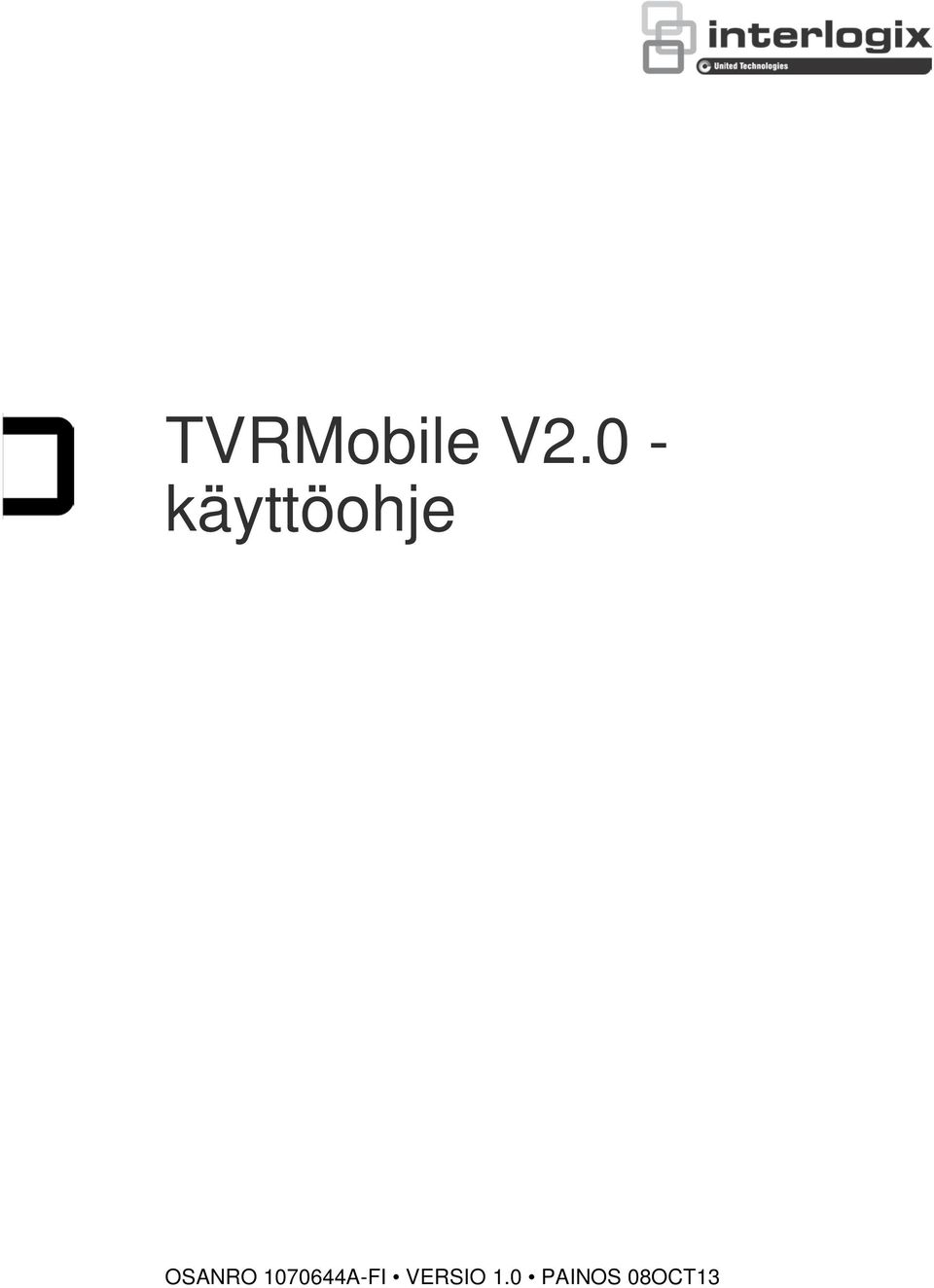

1 TVRMobile V2.0 - käyttöohje OSANRO A-FI VERSIO 1.0 PAINOS 08OCT13

2 Copyright Tavaramerkit ja patentit Valmistaja Yhteystiedot 2013 UTC Fire & Security Americas Corporation, Inc. Interlogix on osa UTC Climate Controls & Security -yhtiötä, joka on United Technologies Corporationin tytäryhtiö. Kaikki oikeudet pidätetään. TruVision- ja UltraView-nimet ja -logot ovat UTC Fire & Securityn tavaramerkkejä. Muut tässä ohjeessa käytetyt tuotteiden nimet voivat olla valmistajiensa tai omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. UTC Fire & Security Americas Corporation, Inc Red Hill Avenue, Costa Mesa, CA , USA Valtuutettu valmistajan edustaja EU:ssa: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, Alankomaat Yhteystiedot ovat verkkosivustoissa ja

3 Sisällys Johdanto 4 Yleistä 4 Järjestelmävaatimukset 4 Ohjelmiston asennus 4 TVRMobile-sovelluksen asentaminen puhelimeen 4 Sisäänkirjautuminen 5 Käyttäjän luominen 5 Sisäänkirjautuminen 5 Päävalikon kuvakkeet 5 Laitehallinta 6 Laitteet, jotka voit liittää 6 Laitteen lisäys 6 Laitteen muokkaus 7 Laitteen poisto 7 Reaaliaikainen katselu 7 Reaaliaikaisen katselun käynnistys 8 Reaaliaikaisen katselun pysäytys 9 Suosikkilaitteet ja -kamerat 9 Reaaliaikainen katselu koko näytön tilassa 10 PTZ-hallinta 10 Esiasetuksen määritys 11 Esiasetuksen hakeminen 11 Toisto 12 Toiston aloitus 12 Toiston pysäytys 12 Toisto koko näytön tilassa 13 Relelähdöt 13 Asetukset 13 Salasanasuojaus 13 Ohjelmiston päivitys 14 Ohjeiden hakeminen 14 Vianmääritys 15 TVRMobile V2.0 -käyttöohje 3

4 Johdanto Yleistä TVRMobile on Android- ja iphone-sovellus, jota voi käyttää langattomalla verkkoyhteydellä reaaliaikaisen videokuvan etäkatseluun, tallennettujen tiedostojen etätoistoon ja digitaalivideotallentimien, verkkovideotallentimien, IPkameroiden ja PTZ-kameroiden hälytyslähtöjen etävalvontaan. Sitä voidaan käyttää myös PTZ-kameroiden hallintaan. Kun sovellus on asennettu mobiililaitteellesi, voit helposti kirjautua laitteeseen Wi-Fi-, 2G-, 3G- tai 4G-yhteydellä. Jos julkista IP-osoitetta ei ole saatavissa, voit käyttää dynaamista nimipalvelua tai käyttää porttitoistoa reitittimellä. Järjestelmävaatimukset Taulukko 1: TVRMobilen järjestelmävaatimukset Ohjelmisto Lisättävien laitteiden enimmäismäärä Verkkotoisto Kuvanopeus Resoluutio Toistotyyppi Bittinopeus Android-puhelin: Android OS -käyttöjärjestelmän versio 2.3 tai uudempi iphone: ios-käyttöjärjestelmän versio 4.3 tai uudempi 100 Main stream ja Sub stream 2 8 fps (mobiililaitteen suorituskyvyn mukaan) QCIF, enintään 5 megapikseliä, jos laite tukee Video ja audio 32 kbps - 16 Mbps (verkkoympäristön mukaan) Ohjelmiston asennus Puhelin on yhdistettävä internetiin, ennen kuin TVRMobile-sovelluksen voi asentaa. TVRMobile-sovelluksen asentaminen puhelimeen 1. Siirry Android Market -sivustoon tai Apple Store -sivustoon ja hae TVRMobilesovellusta. 2. Lataa se. 3. Napauta puhelimesi aloitusnäytössä -kuvaketta, niin sovellus avautuu. 4 TVRMobile V2.0 -käyttöohje

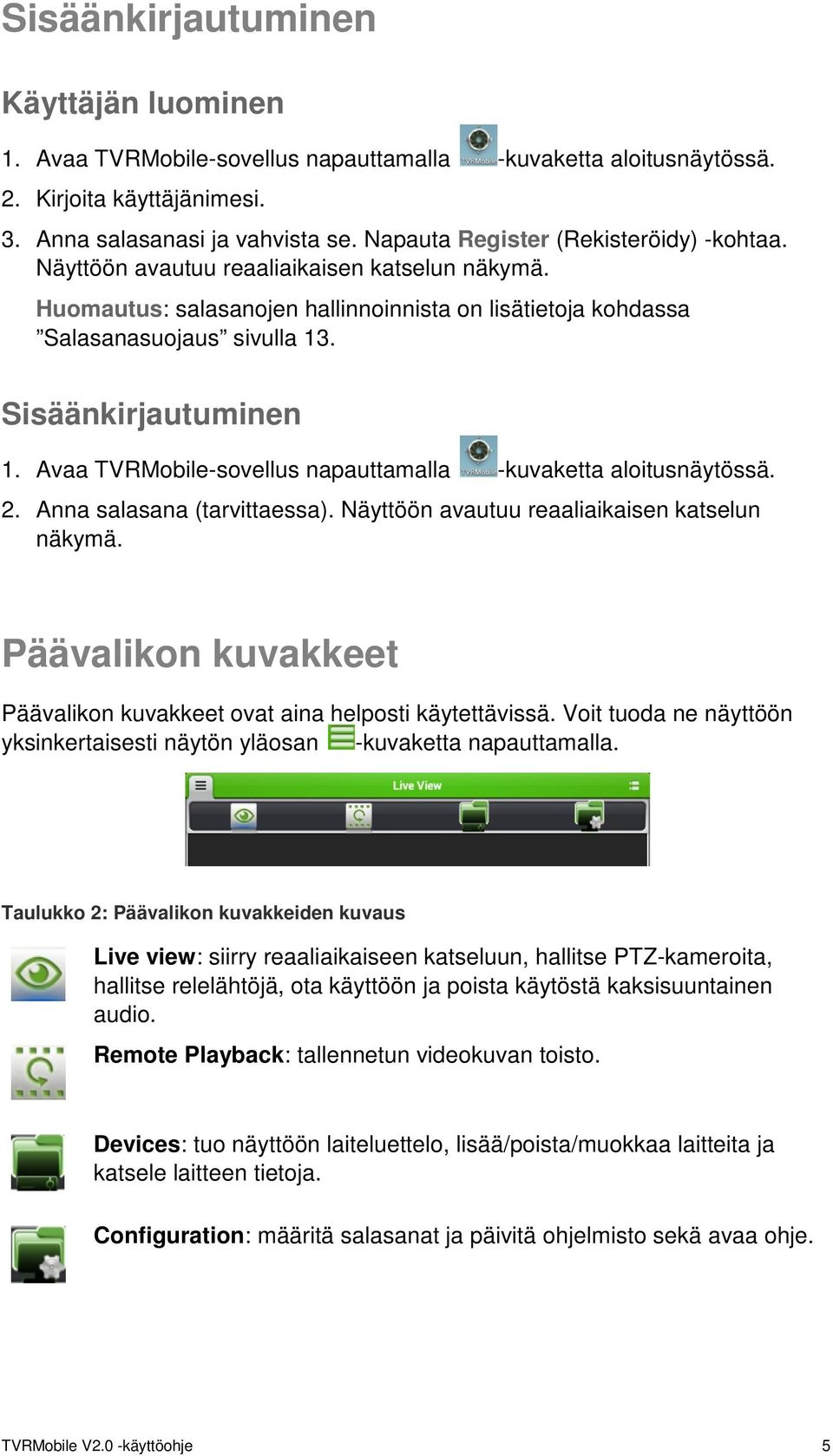

5 Sisäänkirjautuminen Käyttäjän luominen 1. Avaa TVRMobile-sovellus napauttamalla -kuvaketta aloitusnäytössä. 2. Kirjoita käyttäjänimesi. 3. Anna salasanasi ja vahvista se. Napauta Register (Rekisteröidy) -kohtaa. Näyttöön avautuu reaaliaikaisen katselun näkymä. Huomautus: salasanojen hallinnoinnista on lisätietoja kohdassa Salasanasuojaus sivulla 13. Sisäänkirjautuminen 1. Avaa TVRMobile-sovellus napauttamalla -kuvaketta aloitusnäytössä. 2. Anna salasana (tarvittaessa). Näyttöön avautuu reaaliaikaisen katselun näkymä. Päävalikon kuvakkeet Päävalikon kuvakkeet ovat aina helposti käytettävissä. Voit tuoda ne näyttöön yksinkertaisesti näytön yläosan -kuvaketta napauttamalla. Taulukko 2: Päävalikon kuvakkeiden kuvaus Live view: siirry reaaliaikaiseen katseluun, hallitse PTZ-kameroita, hallitse relelähtöjä, ota käyttöön ja poista käytöstä kaksisuuntainen audio. Remote Playback: tallennetun videokuvan toisto. Devices: tuo näyttöön laiteluettelo, lisää/poista/muokkaa laitteita ja katsele laitteen tietoja. Configuration: määritä salasanat ja päivitä ohjelmisto sekä avaa ohje. TVRMobile V2.0 -käyttöohje 5

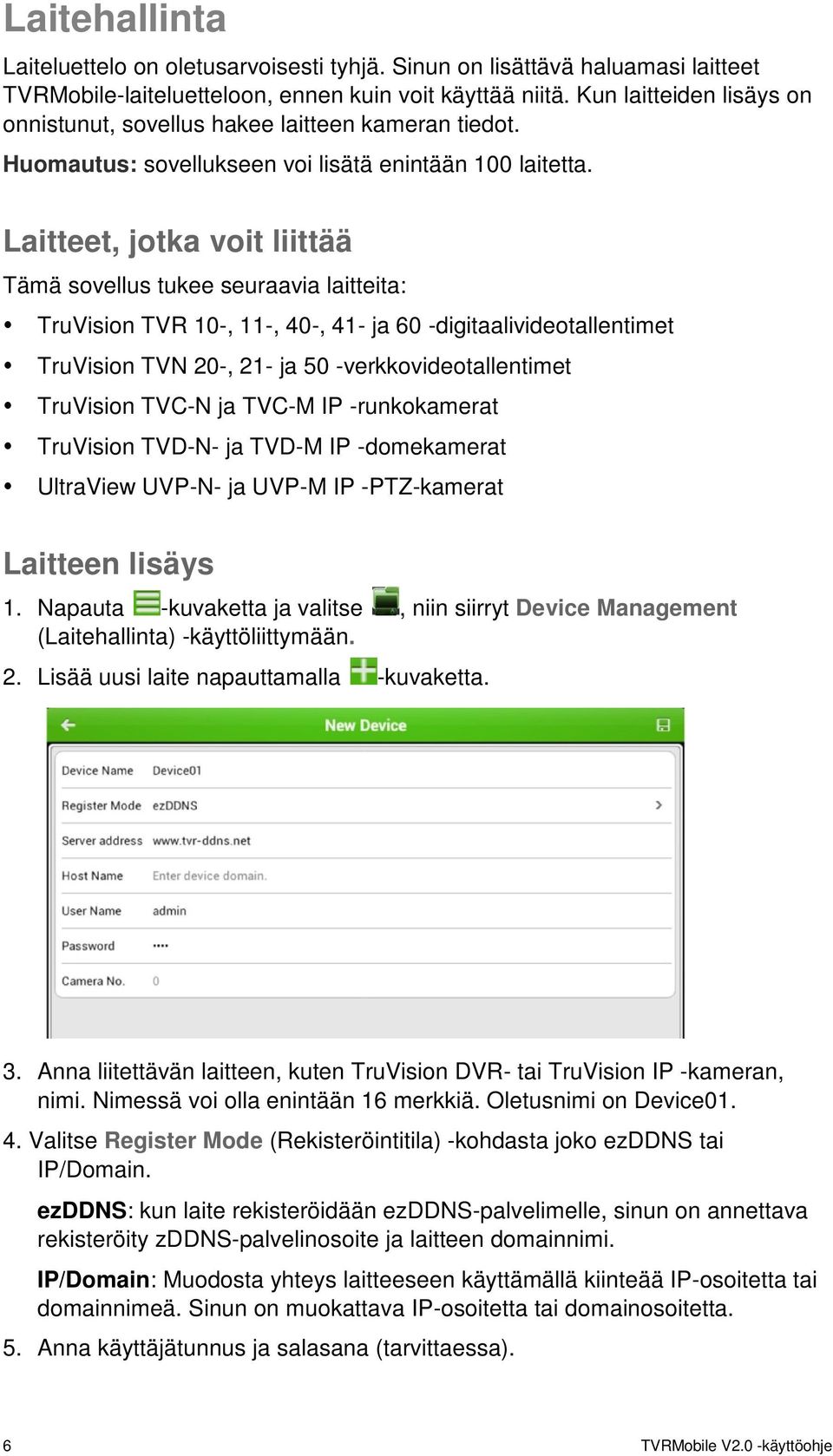

6 Laitehallinta Laiteluettelo on oletusarvoisesti tyhjä. Sinun on lisättävä haluamasi laitteet TVRMobile-laiteluetteloon, ennen kuin voit käyttää niitä. Kun laitteiden lisäys on onnistunut, sovellus hakee laitteen kameran tiedot. Huomautus: sovellukseen voi lisätä enintään 100 laitetta. Laitteet, jotka voit liittää Tämä sovellus tukee seuraavia laitteita: TruVision TVR 10-, 11-, 40-, 41- ja 60 -digitaalivideotallentimet TruVision TVN 20-, 21- ja 50 -verkkovideotallentimet TruVision TVC-N ja TVC-M IP -runkokamerat TruVision TVD-N- ja TVD-M IP -domekamerat UltraView UVP-N- ja UVP-M IP -PTZ-kamerat Laitteen lisäys 1. Napauta -kuvaketta ja valitse, niin siirryt Device Management (Laitehallinta) -käyttöliittymään. 2. Lisää uusi laite napauttamalla -kuvaketta. 3. Anna liitettävän laitteen, kuten TruVision DVR- tai TruVision IP -kameran, nimi. Nimessä voi olla enintään 16 merkkiä. Oletusnimi on Device Valitse Register Mode (Rekisteröintitila) -kohdasta joko ezddns tai IP/Domain. ezddns: kun laite rekisteröidään ezddns-palvelimelle, sinun on annettava rekisteröity zddns-palvelinosoite ja laitteen domainnimi. IP/Domain: Muodosta yhteys laitteeseen käyttämällä kiinteää IP-osoitetta tai domainnimeä. Sinun on muokattava IP-osoitetta tai domainosoitetta. 5. Anna käyttäjätunnus ja salasana (tarvittaessa). 6 TVRMobile V2.0 -käyttöohje

7 6. Vahvista asetukset napauttamalla -kuvaketta. Laite lisätään laiteluetteloon. 7. Poistu ja palaa edelliselle sivulle napauttamalla -kuvaketta. 8. Käytä jotain toista päävalikon kuvaketta napauttamalla -kuvaketta. Laitteen muokkaus 1. Valitse Device Management (Laitehallinta) -valikossa laite, jota haluat muokata. Näyttööön tulee Device Information (Laitteen tiedot) -näkymä, jossa näkyvät laitteen parametrit. 2. Muokkaa laitteen parametreja napauttamalla -kuvaketta. Anna parametreille uudet arvot. 3. Vahvista asetukset napauttamalla -kuvaketta. Laitteen poisto 1. Valitse Device Management (Laitehallinta) -käyttöliittymässä laite, jonka haluat poistaa, ja paina sen nimeä, kunnes Hint-Delete device (Laitteen poistovihje) -valintaikkuna tulee näyttöön. 2. Napauta Confirm (Vahvista) -kuvaketta. Laite häviää luettelosta. Reaaliaikainen katselu Kun laitteen parametrit on määritetty TVRMobilessa, voit siirtyä suoraan reaaliaikaisen videokuvan katseluun sekä hallita laitteen hälytyslähtöjä ja PTZkameroita. Live View (Reaaliaikainen katselu) -näkymä esitetään Kuva 1 sivulla 8. Samaan aikaan voi katsella reaaliaikaisesti enintään 16 kameraa. Jos valitussa laitteessa on yli 16 kameraa, vain ensimmäiset 16 kameraa näytetään. Siirry reaaliaikaiseen katseluun napauttamalla -kuvaketta ja valitsemalla. Live View (Reaaliaikainen katselu) -käyttöliittymä tulee näyttöön (katso Kuva 1). Huomautus: näyttömuoto on oletusarvoisesti yksi videoruutu. TVRMobile V2.0 -käyttöohje 7

8 Kuva 1: Live view -näkymä Kuvake Kuvaus Ota videopysäytyskuva valittuna olevasta kameran kuvasta. Vaihda valitun kameran Main streamin ja Sub streamin väliltä. Pysäytä kaikki reaaliaikaisen katselun näkymät. / Käynnistä/pysäytä kaksisuuntainen audio. PTZ-hallinta. / Ota käyttöön ja poista käytöstä hälytyslähdön hallinta. Reaaliaikaisen katselun käynnistys 1. Napauta Live View (Reaaliaikainen katselu) -käyttöliittymässä -kuvaketta, niin näyttöön tulee käytettävissä olevien laitteiden luettelo. 2. Valitse haluamasi laitteet. Voit joko napauttaa laitteen, johon liittyy useita kameroita, valintaruutua, jolloin kaikki sen kamerat valitaan tai napauttaa vain haluamiesi kameroiden valintaruutuja. 8 TVRMobile V2.0 -käyttöohje

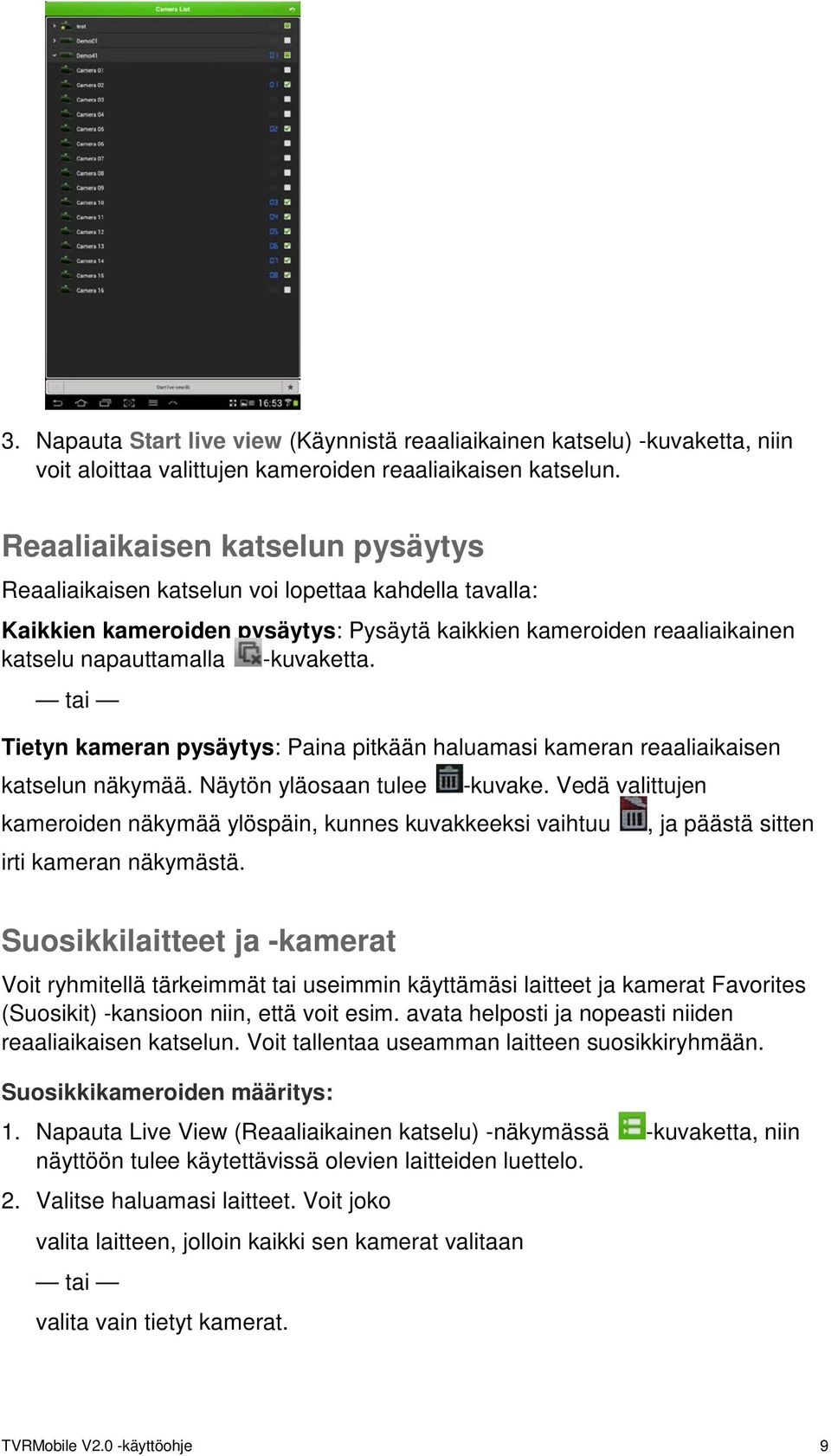

9 3. Napauta Start live view (Käynnistä reaaliaikainen katselu) -kuvaketta, niin voit aloittaa valittujen kameroiden reaaliaikaisen katselun. Reaaliaikaisen katselun pysäytys Reaaliaikaisen katselun voi lopettaa kahdella tavalla: Kaikkien kameroiden pysäytys: Pysäytä kaikkien kameroiden reaaliaikainen katselu napauttamalla -kuvaketta. tai Tietyn kameran pysäytys: Paina pitkään haluamasi kameran reaaliaikaisen katselun näkymää. Näytön yläosaan tulee -kuvake. Vedä valittujen kameroiden näkymää ylöspäin, kunnes kuvakkeeksi vaihtuu, ja päästä sitten irti kameran näkymästä. Suosikkilaitteet ja -kamerat Voit ryhmitellä tärkeimmät tai useimmin käyttämäsi laitteet ja kamerat Favorites (Suosikit) -kansioon niin, että voit esim. avata helposti ja nopeasti niiden reaaliaikaisen katselun. Voit tallentaa useamman laitteen suosikkiryhmään. Suosikkikameroiden määritys: 1. Napauta Live View (Reaaliaikainen katselu) -näkymässä -kuvaketta, niin näyttöön tulee käytettävissä olevien laitteiden luettelo. 2. Valitse haluamasi laitteet. Voit joko valita laitteen, jolloin kaikki sen kamerat valitaan tai valita vain tietyt kamerat. TVRMobile V2.0 -käyttöohje 9

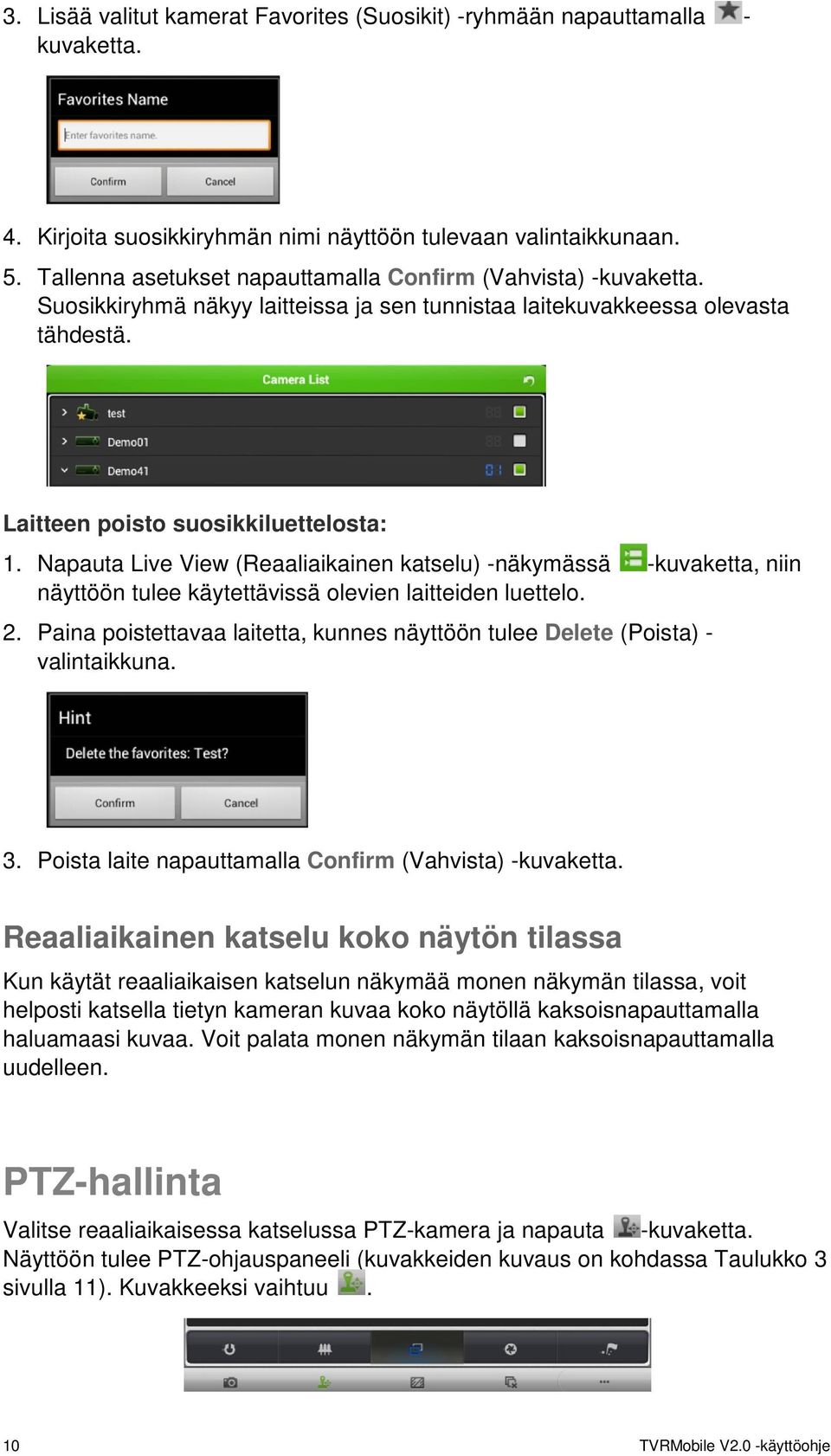

10 3. Lisää valitut kamerat Favorites (Suosikit) -ryhmään napauttamalla - kuvaketta. 4. Kirjoita suosikkiryhmän nimi näyttöön tulevaan valintaikkunaan. 5. Tallenna asetukset napauttamalla Confirm (Vahvista) -kuvaketta. Suosikkiryhmä näkyy laitteissa ja sen tunnistaa laitekuvakkeessa olevasta tähdestä. Laitteen poisto suosikkiluettelosta: 1. Napauta Live View (Reaaliaikainen katselu) -näkymässä -kuvaketta, niin näyttöön tulee käytettävissä olevien laitteiden luettelo. 2. Paina poistettavaa laitetta, kunnes näyttöön tulee Delete (Poista) - valintaikkuna. 3. Poista laite napauttamalla Confirm (Vahvista) -kuvaketta. Reaaliaikainen katselu koko näytön tilassa Kun käytät reaaliaikaisen katselun näkymää monen näkymän tilassa, voit helposti katsella tietyn kameran kuvaa koko näytöllä kaksoisnapauttamalla haluamaasi kuvaa. Voit palata monen näkymän tilaan kaksoisnapauttamalla uudelleen. PTZ-hallinta Valitse reaaliaikaisessa katselussa PTZ-kamera ja napauta -kuvaketta. Näyttöön tulee PTZ-ohjauspaneeli (kuvakkeiden kuvaus on kohdassa Taulukko 3 sivulla 11). Kuvakkeeksi vaihtuu. 10 TVRMobile V2.0 -käyttöohje

11 Huomautus: Jos reaaliaikainen katselu on monen näkymän tilassa, valitse ensin PTZ- kamera ja napauta -kuvaketta. Valittu kamera avautuu koko näytölle. Voit kääntää kameraa vasemmalle ja oikealle ja kallistaa ylös ja alas siirtämällä sormeasi näytöllä. Voit lähentää kuvan tuomalla sormesi yhteen tai loitontaa viemällä sormiasi eri suuntiin näytöllä. Sulje PTZ-hallinta napauttamalla -kuvaketta. Taulukko 3: PTZ-hallinnan kuvakkeiden kuvaus Tätä napauttamalla voit vaihtaa näyttöön Main- tai Sub streamin. Lähennä tai loitonna kuvaa napsauttamalla tätä. Tätä napauttamalla voit säätää kirkkaustasoa iiriskuvakkeen avulla. Tätä napauttamalla voit määrittää ja hakea esiasetuksen. Tarkenna kuvaa tai heikennä tarkennusta tätä napsauttamalla. Esiasetuksen määritys 1. Kohdenna PTZ-tilassa haluttu kamera haluttuun kohtaan. 2. Napauta -kuvaketta. Näyttöön tulee seuraava valintaikkuna: 3. Anna esiasetuksen numero. Se voi olla Tallenna esiasetus napauttamalla Set (Aseta) -kuvaketta. Esiasetuksen hakeminen 1. Valitse haluttu kamera ja avaa PTZ-tila. 2. Napauta -kuvaketta. Näyttöön tulee seuraava valintaikkuna: 3. Anna esiasetuksen numero. Se voi olla Siirry esiasetuksen kohtaan napauttamalla Call (Kutsu) -kuvaketta. TVRMobile V2.0 -käyttöohje 11

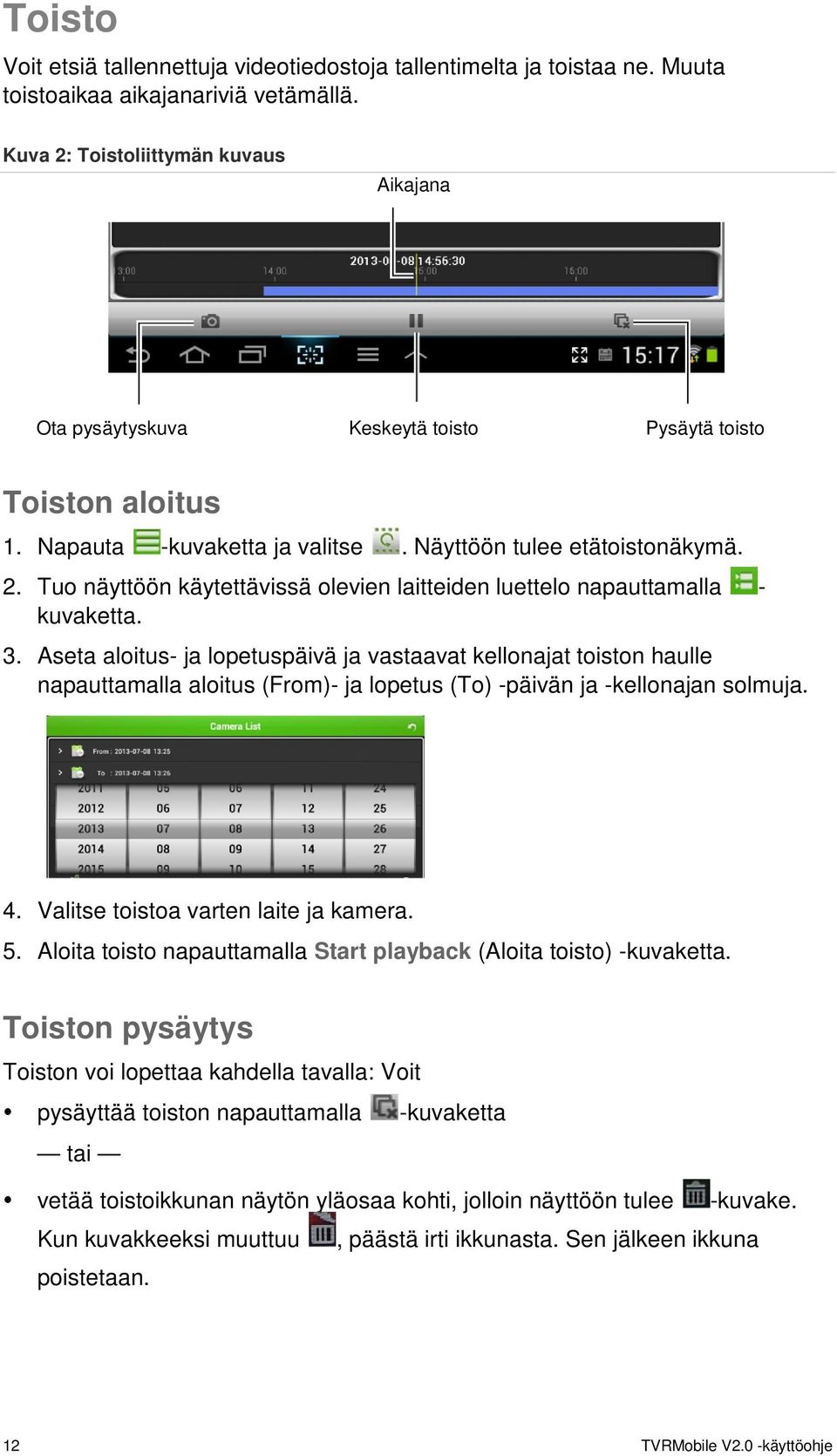

12 Toisto Voit etsiä tallennettuja videotiedostoja tallentimelta ja toistaa ne. Muuta toistoaikaa aikajanariviä vetämällä. Kuva 2: Toistoliittymän kuvaus Aikajana Ota pysäytyskuva Keskeytä toisto Pysäytä toisto Toiston aloitus 1. Napauta -kuvaketta ja valitse. Näyttöön tulee etätoistonäkymä. 2. Tuo näyttöön käytettävissä olevien laitteiden luettelo napauttamalla - kuvaketta. 3. Aseta aloitus- ja lopetuspäivä ja vastaavat kellonajat toiston haulle napauttamalla aloitus (From)- ja lopetus (To) -päivän ja -kellonajan solmuja. 4. Valitse toistoa varten laite ja kamera. 5. Aloita toisto napauttamalla Start playback (Aloita toisto) -kuvaketta. Toiston pysäytys Toiston voi lopettaa kahdella tavalla: Voit pysäyttää toiston napauttamalla -kuvaketta tai vetää toistoikkunan näytön yläosaa kohti, jolloin näyttöön tulee -kuvake. Kun kuvakkeeksi muuttuu, päästä irti ikkunasta. Sen jälkeen ikkuna poistetaan. 12 TVRMobile V2.0 -käyttöohje

13 Toisto koko näytön tilassa Voit asettaa toiston koko näytölle toiston aikana kääntämällä puhelimen vaakaasentoon. Paina toistotyökaluriviä ja vedä se uuteen paikkaan. Relelähdöt Voit ottaa helposti käyttöön tai poistaa käytöstä enintään neljä relelähtöä. Relelähtöjen ottaminen käyttöön ja poistaminen käytöstä: 1. Napauta reaaliaikaisen katselun näkymässä -kuvaketta ja valitse. Näyttöön tulevat relelähtöjen painikkeet. 2. Ota käyttöön tai poista käytöstä haluamiasi relelähdöt napauttamalla niitä. Asetukset Salasanasuojaus Sovelluksessa ei ole oletusarvoisesti salasanasuojausta. Kun asetat salasanasuojauksen, varmista, että vain salasanan tuntevat henkilöt pystyvät käyttämään TVRMobile-sovellusta. TVRMobile V2.0 -käyttöohje 13

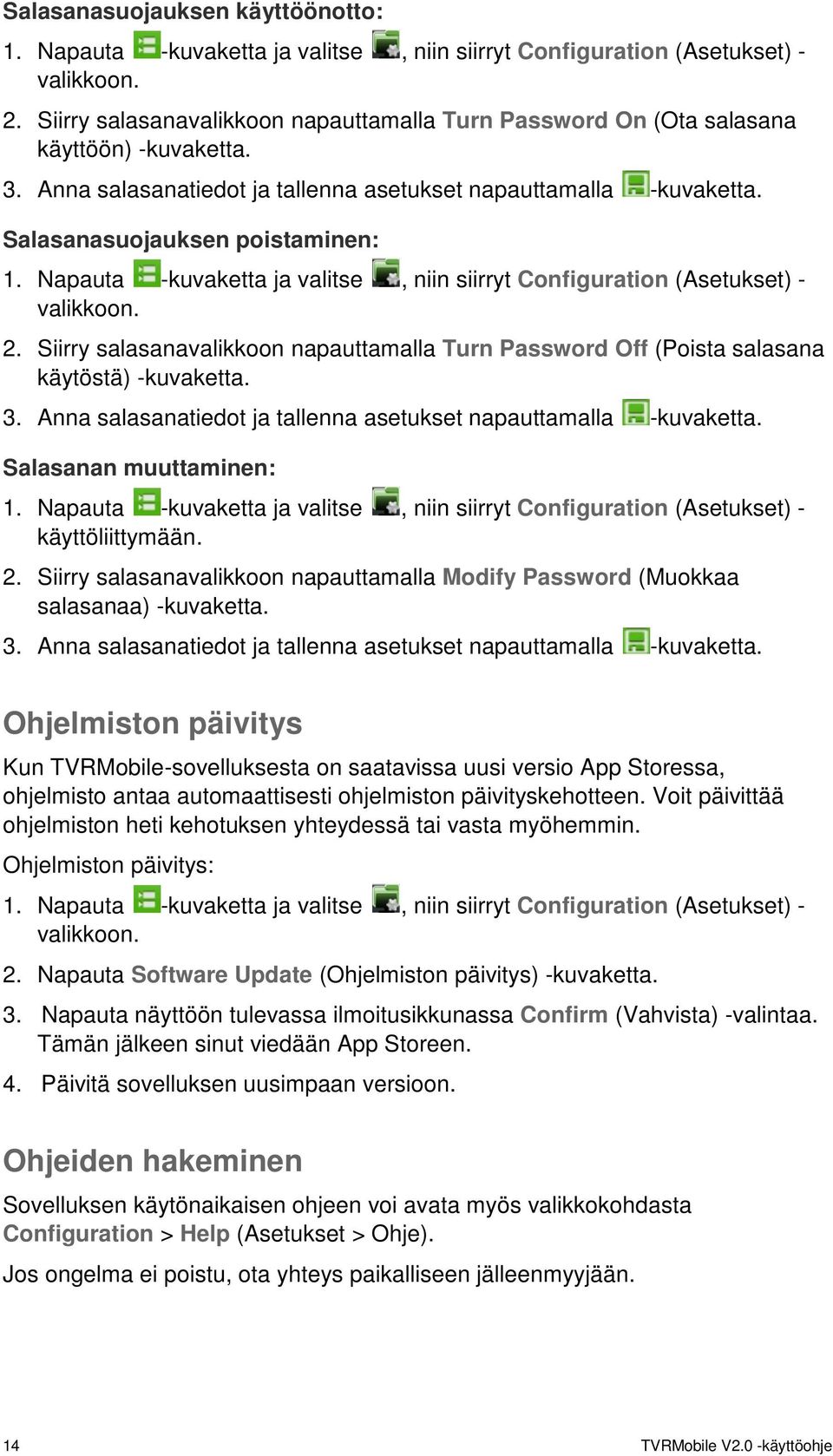

14 Salasanasuojauksen käyttöönotto: 1. Napauta -kuvaketta ja valitse, niin siirryt Configuration (Asetukset) - valikkoon. 2. Siirry salasanavalikkoon napauttamalla Turn Password On (Ota salasana käyttöön) -kuvaketta. 3. Anna salasanatiedot ja tallenna asetukset napauttamalla -kuvaketta. Salasanasuojauksen poistaminen: 1. Napauta -kuvaketta ja valitse, niin siirryt Configuration (Asetukset) - valikkoon. 2. Siirry salasanavalikkoon napauttamalla Turn Password Off (Poista salasana käytöstä) -kuvaketta. 3. Anna salasanatiedot ja tallenna asetukset napauttamalla -kuvaketta. Salasanan muuttaminen: 1. Napauta -kuvaketta ja valitse, niin siirryt Configuration (Asetukset) - käyttöliittymään. 2. Siirry salasanavalikkoon napauttamalla Modify Password (Muokkaa salasanaa) -kuvaketta. 3. Anna salasanatiedot ja tallenna asetukset napauttamalla -kuvaketta. Ohjelmiston päivitys Kun TVRMobile-sovelluksesta on saatavissa uusi versio App Storessa, ohjelmisto antaa automaattisesti ohjelmiston päivityskehotteen. Voit päivittää ohjelmiston heti kehotuksen yhteydessä tai vasta myöhemmin. Ohjelmiston päivitys: 1. Napauta -kuvaketta ja valitse, niin siirryt Configuration (Asetukset) - valikkoon. 2. Napauta Software Update (Ohjelmiston päivitys) -kuvaketta. 3. Napauta näyttöön tulevassa ilmoitusikkunassa Confirm (Vahvista) -valintaa. Tämän jälkeen sinut viedään App Storeen. 4. Päivitä sovelluksen uusimpaan versioon. Ohjeiden hakeminen Sovelluksen käytönaikaisen ohjeen voi avata myös valikkokohdasta Configuration > Help (Asetukset > Ohje). Jos ongelma ei poistu, ota yhteys paikalliseen jälleenmyyjään. 14 TVRMobile V2.0 -käyttöohje

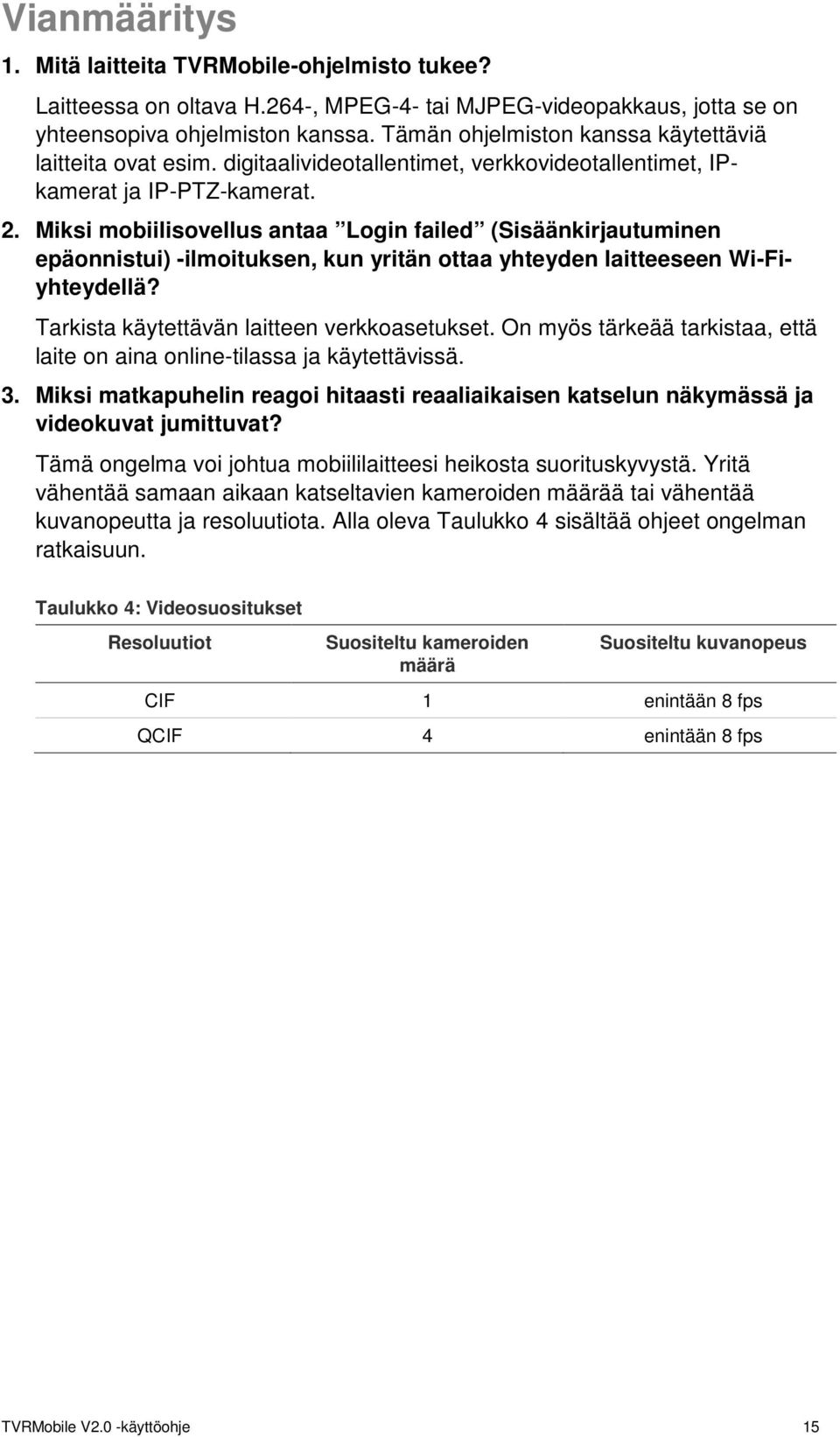

15 Vianmääritys 1. Mitä laitteita TVRMobile-ohjelmisto tukee? Laitteessa on oltava H.264-, MPEG-4- tai MJPEG-videopakkaus, jotta se on yhteensopiva ohjelmiston kanssa. Tämän ohjelmiston kanssa käytettäviä laitteita ovat esim. digitaalivideotallentimet, verkkovideotallentimet, IPkamerat ja IP-PTZ-kamerat. 2. Miksi mobiilisovellus antaa Login failed (Sisäänkirjautuminen epäonnistui) -ilmoituksen, kun yritän ottaa yhteyden laitteeseen Wi-Fiyhteydellä? Tarkista käytettävän laitteen verkkoasetukset. On myös tärkeää tarkistaa, että laite on aina online-tilassa ja käytettävissä. 3. Miksi matkapuhelin reagoi hitaasti reaaliaikaisen katselun näkymässä ja videokuvat jumittuvat? Tämä ongelma voi johtua mobiililaitteesi heikosta suorituskyvystä. Yritä vähentää samaan aikaan katseltavien kameroiden määrää tai vähentää kuvanopeutta ja resoluutiota. Alla oleva Taulukko 4 sisältää ohjeet ongelman ratkaisuun. Taulukko 4: Videosuositukset Resoluutiot Suositeltu kameroiden määrä Suositeltu kuvanopeus CIF 1 enintään 8 fps QCIF 4 enintään 8 fps TVRMobile V2.0 -käyttöohje 15

16 16 TVRMobile V2.0 -käyttöohje
