ASENNUSOHJE LIV FIX-500

Koko: px
Aloita esitys sivulta:

Download "ASENNUSOHJE LIV FIX-500"

Transkriptio

1 ASENNUSOHJE LIV FIX-500 ASENNUSONGELMAT RATKEAA NOPEITEN JOS SOITTAA TEKNISEEN TUOTETUKEEN p Tarkasta pakkauksen sisältö - Asennuselementti, johon on esiasennettu alaseinäkiinnikkeet rungon alaosaan, säiliön sisälle liittimet, hanasulku sekä 25/28mm suojaputken pidike - Isompi pussi. Sisältää wc-istuimen liitossarjan. Näitä osia tarvitaan vasta kun istuinposliini asennetaan. Pussia ei kannata avata ja se on hyvä ottaa talteen myöhempää tarvetta varten. - Huoltotunneli. Tämä valkoinen suorakaiteen muotoinen laatikko asennetaan säiliön huoltoluukun eteen työtulppien kanssa ennen pintaverhoilua - Harmaa työtulppa. Tämä osa painetaan mustan viemäröintikulman sisään ennen pintaverhoilua -Musta, 110mm supistusmuhvi viemäröintikulman päähän - Pienempi pussi sisältää kierretangot työaikaisine suojineen, työtulpan huuhteluputken päähän, sekä kiinnityspultit, aluslevyt sekä proput - Asennusohjeet Tarkasta runko ja vesisäliö mahdollisten kuljetusketjun aikana tulleiden ulkoisten vaurioiden varalta. Varmista, ettei vesisäiliö ole irronnut kiinnikkeistään kuljetusvauriosta johtuen. Vaurioitunutta tuotetta ei saa asentaa. Seinä-wc asennetaan aina vesieristeen päälle rakennusmääräysten mukaisesti. Lisätietoa saat meiltä p

2 2. Aseta elementti viemärin kohdalle ja mittaa elementin paikka. Viemäröintikulman ollessa vielä paikoillaan, kohdistus on helpompaa 3. Ennen kiinnitystä tulee päättää istuinkorkeus. Rungossa on merkintä 1m. Merkkiviivan ollessa yhden metrin korkeudella valmiista lattiapinnasta mitattuna, istuinkorkeus on noin 40cm +- 1cm. Jos istuinkorkeudeksi halutaan esim. noin 44cm niin merkkiviiva tulee olla 104cm korkeudella jne. Muista lattiapinnoitteen vaikutus lopulliseen korkeuteen jos elementti asennetaan ennen lattialaatoitusta. HUOM! Mitta on suuntaa antava ja poikkeamia voi esiintyä posliinin valmistajasta ja mallista riippuen.tarvittaessa tarkan istuinkorkeuden saa mitattua näin: kierrä wc-istuimen kiinnittämiseen tarvittavat M12 kierretangot paikoilleen. Kierretangot löytyvät pakkauksen mukana tulleesta pienemmästä pussista. Mittaa kierretankojen etäisyys lattiapinnasta ja lisää tähän mittaan posliinin istuinpinnan ja posliinin kiinnityspulttireikien välinen etäisyys (esim. 32cm + 9 cm = 41cm). Istuinkansi tulee nostamaan lopullista istuinkorkeutta. 4. Löysää jalkojen kiinnityspultteja, astu lattiaa vasten olevien kiinnikkeiden päälle ja nosta elementtiä ylöspäin. 5. Elementin ylä- ja alakiinnikkeet säätyvät syvyyssuunnassa. Jos säätövara loppuu kesken niin asenna kiinnikkeiden taakse puuta, vanerilevyä tms. Kiinnikeitä saa tilattua myös pidennettyinä tarvittaessa. Kun korkeus on säädetty, elementti on linjassa lattian viemärin kanssa ja elementti on vesivaa alla todettu suoraksi niin sen voi kiinnittää. 6. Elementin voi kiinnittää lattiaan ainoastaan kuivatiloissa. Märkätiloissa tulee käyttää alaseinäkiinnikkeitä. 7. Viemäröintikulman alakiinnikettä voi säätää syvyyssuunnassa. Kulma ei saa jäädä jännitykseen vinoon asentoon. Viemäröintikulman wc-istuimelle tuleva liitosaukko tulee osoittaa suoraan eteenpäin. Paina yläklemmati kiinni niin että se naksahtaa kaksi kertaa.

3 8. Fluidmasterilta saa useita erityyppisiä viemäriyhteitä jos viemäröinti tehdään seinään, viemärikulmaan halutaan liittää pesualtaan/pesukoneen poisto tai tarvitaan pidemmälle taaksepäin ulottuvaa kulmaa. Vaihtoehtoja on useita. Lisätietoa vaihtoehdoista löytyy sivulta tai soittamalla tekniseen tukeen p Viemäröintikulmaa voi kääntää portaattomasti oikealle ja vasemmalle jos viemäri sijaitsee sivussa. Jos alaseinäkiinnike on tiellä niin sen voi siirtää ylempään vaakapalkkiin kuvan osoittamaan kohtaan 10. Asennuselelementin voi asentaa myös kulmaan. Yläkiinnikkeet kääntyvät 90 astetta. Kiinnikkeen päällä oleva pultti tulee irrottaa ennen kuin kiinnikettä pystyy nostamaan ja kääntämään. 11. Koolausten väliin asennettaessa yläkiinnikkeet voi poistaa kokonaan. Koolausvälitulee olla elementin levyinen. Elementti kiinnitetään koolausten läpi runkoon poraruuveilla siten että rungon etupinta on koolausten tasalla. Älä käytä liian pitkiä ruuveja. Koolausväli väli tulee vesieristää määräysten mukaisesti. 12. Asennuselementtiä voi tarpeen vaatiessa madaltaa noin 3cm siirtämällä yläkiinnikkeet rungon sivuille. Sinisten runkoputkien välissä oleva rauta otetaan tällöin kokonaan pois. Tätä asennuselementtiä pystyy madaltamaan aina 90cm asti. Lisätietoa saat meiltä. 13. Kun elementti on tukevasti kiinni, viemäröintikulma on liitetty viemäriin ja se on suorassa niin paina huuhteluputken ja viemäriaukon eteen rakennusaikaiset tulpat ja kierrä wc-istuimen kiinnitykseen tarvittavat kierretangot työaikaisine suojieen paikoilleen. Tässä vaiheessa varmista wc-istuimen kiinnitysjako. Ulommissa kohdissa pulttien etäisyys on 230mm ja sisemmissä 180mm

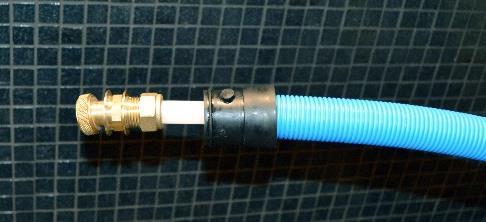

4 14. Paketin vesiliitososat ovat 15mm PEX-putkelle. Liitoksen voi tehdä myös kuparilla tai liitosletkulla, mutta tarvittavia liitososia ei ole paketissa. Hanasulku on ½ tuuman ulkokierteella eli siihen voi liittää esim. Puserrusliitin 12mm x ½ SK. 15. Leikkaa suojaputkesta palanen pois. Jos vesiliitos tuodaan edestäpäin katsottuna oikealta niin lyhennä suojaputkea noin 11cm. Vasemmalta tuotuna noin 25cm ja säiliön päältä tuotuna noin 7cm 16. Työnnä suojaputken pidike paikoilleen suojaputken päähän ja tee vesiliitos. Hanasulun voi ottaa pois paikoiltaan tässä vaiheessa. 17. Irroita säiliön sisältä pidike ja ota suoja korkki pois. 18. Työnnä liitosputki säiliön sisään ja paina kuminen tukiholkki paikoilleen siten, että kaksi sivulla olevaa nastaa painuu säiliön sisälle 19. Naksauta putkenpidike putken ympärille, kiepauta se ympäri siten, että 6mm pultti menee reiän läpi paikoilleen 20. Kiristä pidike takaseinään. Tehtaalla pidike on oikeassa paikassa jos vesi tuodaan sisälle oikealta tai säiliön päältä. Jos vesiliitos tehdään vasemmalta niin pidikkeen voi siirtää heti kuvan osoittamaan kohtaan. Siirrä kiinnikereiän tulppa käyttämättömän aukon eteen 21. Irrota letku täyttöventtiilin päästä ja kierrä se löysästi hanasulkuun. Kierrä hanasulku löysästi liittimeen ja vasta sen jälkeen letku täyttöventtiiliin. Asettele letku niin ettei se ole huuhteluventtiilin liikeradan tiellä. Kun letku on hyvin paikoillaan, kiristä kaikki kolme liitoskohtaa. Metallipunosletkun liitimiä ei saa kiristää työkaluilla

5 22. Ennen pintaverhoilua säiliö tulee täyttää vedellä. Irrota metallipunosletku täyttöventtiilistä ja juoksuta vettä astiaan, kunnes asennuksen aikaiset roskat tulevat veden mukana ulos. Kiristä letku käsin takaisin paikoilleen ja täytä säiliö. Sulje säiliön sisältä hanasulku ja jätä vesi säiliöön. 23. Laita säiliön peitelevy nostovipuineen säiliön aukon eteen, mutta älä laita nostovipuja kohdilleen ette laite ala huuhtelemaan vahingossa. Toinen vaihtoehto on laittaa peitelevy talteen myöhempää tarvetta varten. 24. Paina huoltotunneli aukon eteen kiinni 25. Tee pintaverhoilu. Suosittelemme rakennuslevyn (esim. Wedi) käyttämistä kipsilevyn sijaan kun levy on tarkoitus laatoittaa. Muista rakennusmääräysten vaatima vuodonilmaisinreikä levyn ja lattian rajaan. Huoltotunnelin ja pintalevyn väliin tulee jättää 5mm rako. Levy ei saa ottaa kiinni huoltotunneliin mistään kohtaa HUOM! Pintaverhoilun vahvuus tulee olla min 20mm ja max 80mm 26. Huoltotunneli ja työtulpat toimivat sabluunana laatoituksen ajan. Huuhteluputken yläpuolelle tuleva laatta kannattaa leikata tarkasti, ettei aukosta tule liian suurta. Se voi muuten jäädä näkyviin kun istuin asennetaan paikoilleen. Viemäriaukon laatoitus ei ole niin tarkka. Se tulee kuitenkin jäämään piiloon pytyn taakse. 27. Kun pintaverhoilu on valmis, ota huuhteluputken ja viemärin työtulpat pois 28. Ota huuhteluputken ja viemärikulman tiivisteet pois paikoiltaan. - Paina putket paikoilleen seinään pohjaan asti ja tee putkeen merkki laatan pintaa myöden. - Tämän jälkeen työnnä samaiset putket ilman tiivisteitä posliiniosaan paikoilleen ja tee putkeen toinen merkki posliinin takareunan tasalle. Apuna voi käyttää sahaa, vatupassia tms. - Mittaa näiden kahden merkin välinen etäisyys ja leikkaa sen pituinen pätkä +3mm pois putkien sileistä päistä. - Pyöristä leikkauskohdat ja aseta pois otetut tiivisteet takaisin paikoilleen. Varmista, että tiivisteet menevät oikeinpäin paikoilleen. 29. Ruuvaa kierretangot oikeaan syvyyteen posliini mallin mukaan. Kierretankojen tulee ulottua istuinposliinin kiinnikeaukoista noin 15-25mm ulos. Ennen asennusta tiivisteiden pinnat ja istuimen viemärikaula sekä huuhteluliitosreikä tulee liukastaa.

6 30. Kun pytty on paikoillaan niin laita ensin valkoinen, muovinen aluslevy, sitten metalliprikka ja lopuksi mutteri. Kiristyksen jälkeen mutterien päälle laitetaan suojakupit Jos takana oleva pinta on epätasainen, pytyn ja seinänä väliin kannattaa laittaa asennustiivistelevy tai muuta ohutta pehmikettä 33. Revi painikeaukon edestä päätykansi pois 34. Vedä terävällä mattoveitsellä viillot kotelon pintaan tarkkaan laatan pintaa myöden. Leikkaa kotelon neljä kulmaa auki ja taita jokainen sivu katki. Leikatun kotelon reunat eivät saa olla laattapintaa ulompana, muuten huuhtelupainike jää kantamaan reunoista. 35. Kun wc-istuin on paikoillaan niin kirkkaan peitelevyn nostovivustoineen voi asentaa paikoilleen. Avaa ensin sulkuventtiili. Huuhtele vetämällä sormilla huuhteluventtiiliä ylös. Katso, ettei liitosletku ole nostovivuston ja huuhteluventtiilin liikeradan tiellä.tämän jälkeen tähtää siniset nostokoukut nostolenkkeihin, nosta levyä hieman ylös ja 36. paina aluksi alareuna säiliön uraan. Vasta sen jälkeen taitat luukun kiinni. Ylhäällä on kaksi klipsua jotka naksahtavat aukon yläreunaan paikoilleen 37. Paina huuhtelupainikkeen kehykseen lukitustapit kiinni 38. Aseta kehys paikoilleen ja kierrä vastenta salpaa myötä- ja oikeaa vastapäivään. Jos kehys jää löysälle niin työnnä lukitustappeja syvemmälle 39. Ison ja pienen huuhtelun työntötangot työnnetään sisään ja kierretään 90 Lyhennä työntötankoja, jos ne osuvat säiliön takaseinään tai liitosletkuun. 40. Huuhtelupainike laitetaan aluksi seinää vasten rautalankajousen alapuolelle ja sitten nostetaan ylöspäin ja samalla taitetaan ylhäältä seinään päin.

NENTUOTETUKIp.0400244780

NENTUOTETUKIp.0400244780 PÄÄTÄI STUMAKORKEUSENNENASENNUSTA! TEKNI NENTUOTETUKIp.0400244780 SCHWAB ASENNUSOHJE Ennen asennusta: Tarkista, ettei tuotteessa ole kuljetuksen aikana tulleita halkeamia tai kolhuja. Märkätilassa elementti
