SEINÄ-WC PAKETIT & HUUHTELUJÄRJESTELMÄT

Transkriptio

1 SEINÄ-WC PAKETIT & HUUHTELUJÄRJESTELMÄT by 2015

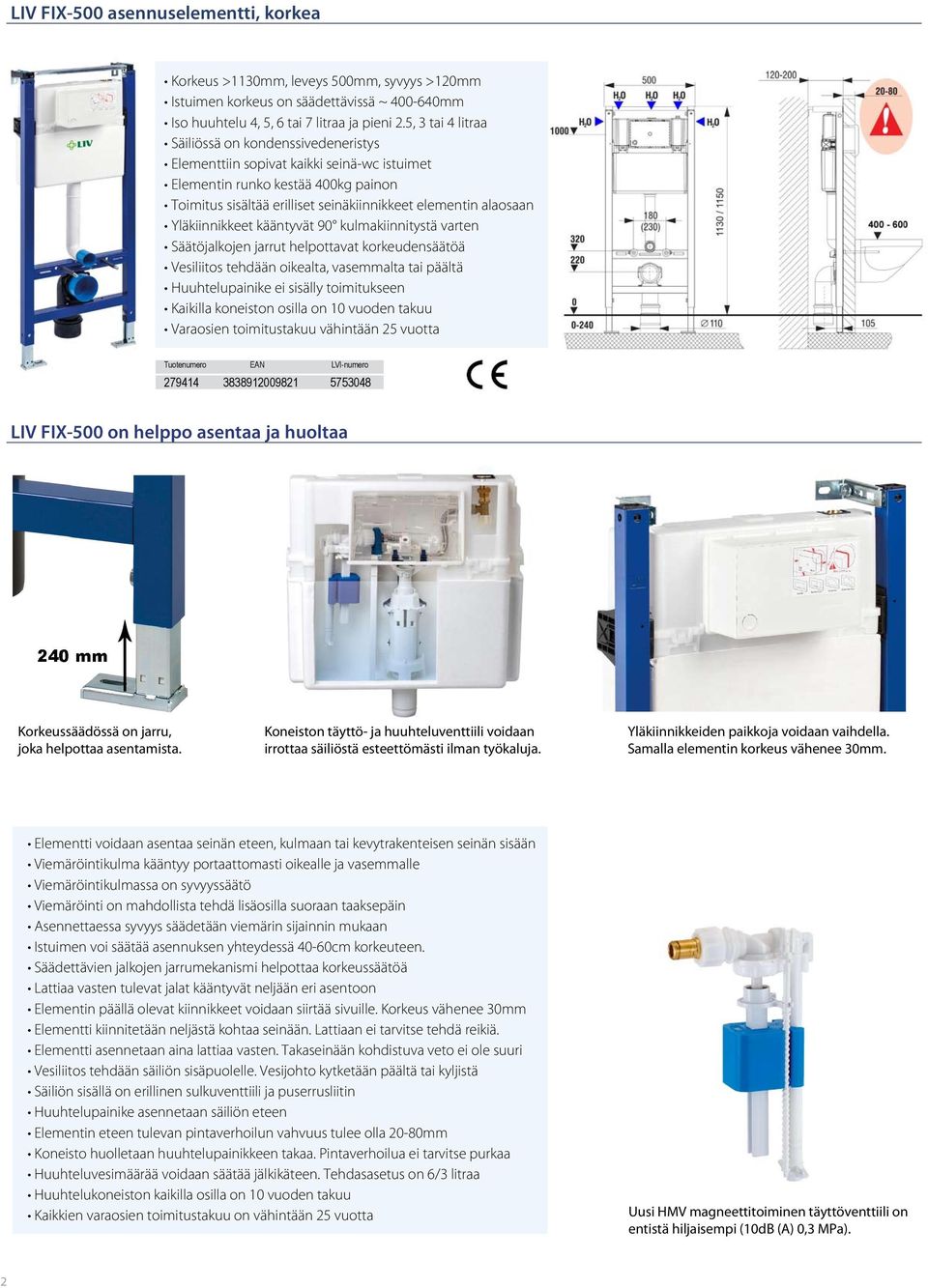

2 LIV FIX-500 asennuselementti, korkea Korkeus >1130mm, leveys 500mm, syvyys >120mm Istuimen korkeus on säädettävissä ~ mm Iso huuhtelu 4, 5, 6 tai 7 litraa ja pieni 2.5, 3 tai 4 litraa Säiliössä on kondenssivedeneristys Elementtiin sopivat kaikki seinä-wc istuimet Elementin runko kestää 400kg painon Toimitus sisältää erilliset seinäkiinnikkeet elementin alaosaan Yläkiinnikkeet kääntyvät 90 kulmakiinnitystä varten Säätöjalkojen jarrut helpottavat korkeudensäätöä Vesiliitos tehdään oikealta, vasemmalta tai päältä Huuhtelupainike ei sisälly toimitukseen Kaikilla koneiston osilla on 10 vuoden takuu Varaosien toimitustakuu vähintään 25 vuotta Tuotenumero EAN LVI-numero Svh LIV FIX-500 on helppo asentaa ja huoltaa Korkeussäädössä on jarru, joka helpottaa asentamista. Koneiston täyttö- ja huuhteluventtiili voidaan irrottaa säiliöstä esteettömästi ilman työkaluja. Yläkiinnikkeiden paikkoja voidaan vaihdella. Samalla elementin korkeus vähenee 30mm. Elementti voidaan asentaa seinän eteen, kulmaan tai kevytrakenteisen seinän sisään Viemäröintikulma kääntyy portaattomasti oikealle ja vasemmalle Viemäröintikulmassa on syvyyssäätö Viemäröinti on mahdollista tehdä lisäosilla suoraan taaksepäin Asennettaessa syvyys säädetään viemärin sijainnin mukaan Istuimen voi säätää asennuksen yhteydessä 40-60cm korkeuteen. Säädettävien jalkojen jarrumekanismi helpottaa korkeussäätöä Lattiaa vasten tulevat jalat kääntyvät neljään eri asentoon Elementin päällä olevat kiinnikkeet voidaan siirtää sivuille. Korkeus vähenee 30mm Elementti kiinnitetään neljästä kohtaa seinään. Lattiaan ei tarvitse tehdä reikiä. Elementti asennetaan aina lattiaa vasten. Takaseinään kohdistuva veto ei ole suuri Vesiliitos tehdään säiliön sisäpuolelle. Vesijohto kytketään päältä tai kyljistä Säiliön sisällä on erillinen sulkuventtiili ja puserrusliitin Huuhtelupainike asennetaan säiliön eteen Elementin eteen tulevan pintaverhoilun vahvuus tulee olla 20-80mm Koneisto huolletaan huuhtelupainikkeen takaa. Pintaverhoilua ei tarvitse purkaa Huuhteluvesimäärää voidaan säätää jälkikäteen. Tehdasasetus on 6/3 litraa Huuhtelukoneiston kaikilla osilla on 10 vuoden takuu Kaikkien varaosien toimitustakuu on vähintään 25 vuotta Uusi HMV magneettitoiminen täyttöventtiili on entistä hiljaisempi (10dB (A) 0,3 MPa). 2

3 WC-paketti korkea + + Basic Lyhyt Mode Pakettiin sisältyy: LIV FIX-500 asennuselementti Kaksoishuuhtelupainike (Aplite, Selenite, Ruby ja Zircon) Wc-istuin (Basic, Lyhyt, Mode, Mode L ja Mode R) Pehmeästi sulkeutuva istuinkansi (Basic ja Lyhyt) Mode wc-paketeissa on vakiona istuinkansi ilman vaimennusta Erilliset seinäkiinnikkeet elementin alaosaan Huuhtelupainike asennetaan säiliön eteen Tuotenumero Wc-istuimen Wc-istuimen Valkoinen Kromi tai hopea Musta tai valkoinen Lasi tai puu syvyys malli Aplite / Selenite Aplite / Selenite Ruby / Zircon Ruby / Zircon PJB BASIC PJL LYHYT PMB MODE PML MODE L PMR MODE R SC MODE istuimiin pehmeästi sulkeutuva istuinkansi peruskannen tilalle +50 Mode istuimen pituus on 52cm. Mode L on lyhyt (48cm) ja Mode R (52cm)on huuhtelukaulukseton istuin. LIV FIX-500 asennuselementtiin sopivat huuhtelupainikkeet Aplite Selenite Aplite valkoinen Aplite hopea Aplite kromi Selenite valkoinen Selenite hopea Selenite kromi 49 Zircon Eco design Zircon valkoinen Zircon mattamusta Zircon zebrano Zircon valkoinen lasi 189 Ruby Eco design Ruby valkoinen Ruby mattamusta Ruby wenge Ruby valkoinen lasi Ruby musta lasi 189 3

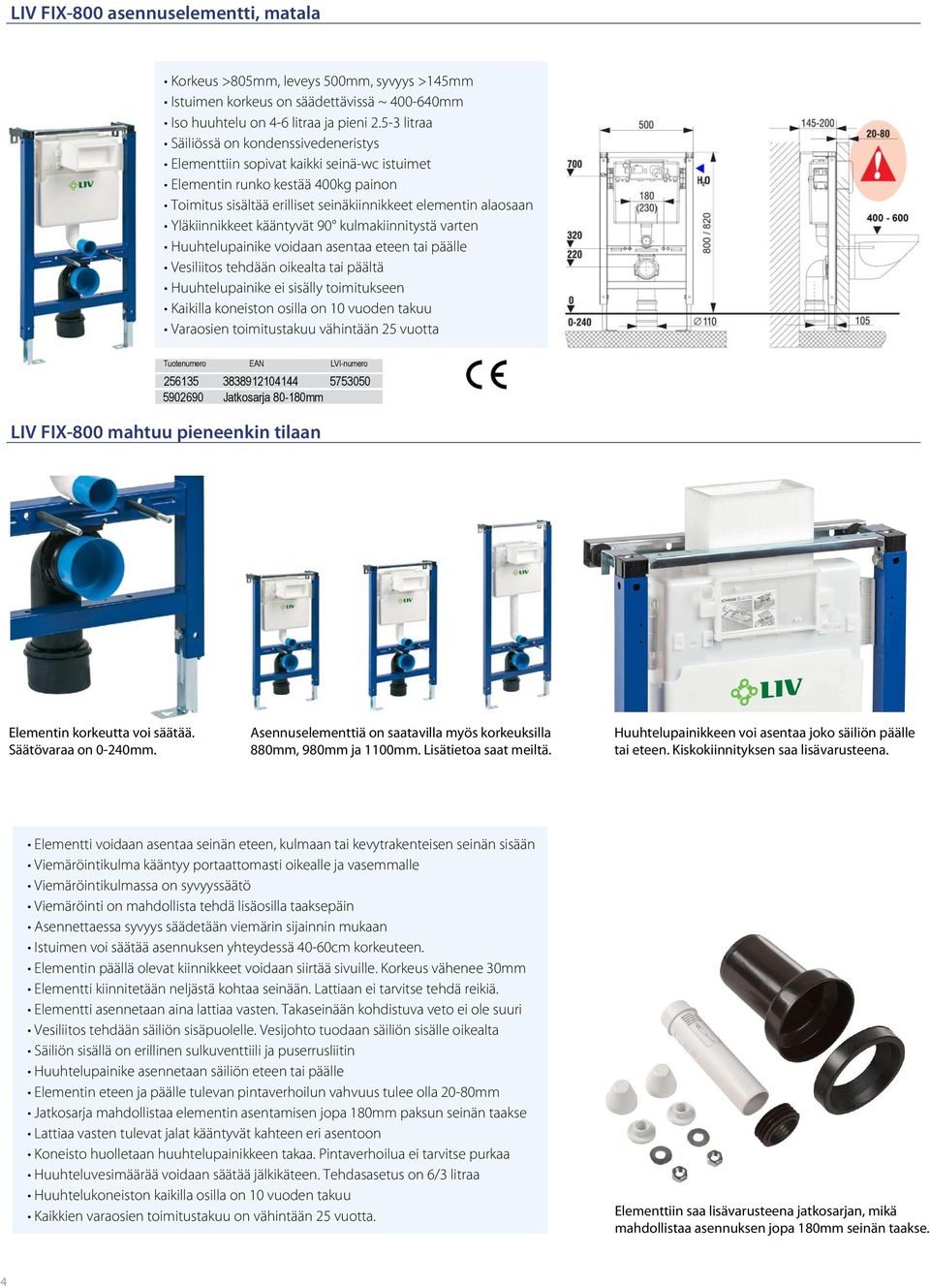

4 LIV FIX-800 asennuselementti, matala Korkeus >805mm, leveys 500mm, syvyys >145mm Istuimen korkeus on säädettävissä ~ mm Iso huuhtelu on 4-6 litraa ja pieni litraa Säiliössä on kondenssivedeneristys Elementtiin sopivat kaikki seinä-wc istuimet Elementin runko kestää 400kg painon Toimitus sisältää erilliset seinäkiinnikkeet elementin alaosaan Yläkiinnikkeet kääntyvät 90 kulmakiinnitystä varten Huuhtelupainike voidaan asentaa eteen tai päälle Vesiliitos tehdään oikealta tai päältä Huuhtelupainike ei sisälly toimitukseen Kaikilla koneiston osilla on 10 vuoden takuu Varaosien toimitustakuu vähintään 25 vuotta Tuotenumero EAN LVI-numero Svh Jatkosarja mm 68 LIV FIX-800 mahtuu pieneenkin tilaan Elementin korkeutta voi säätää. Säätövaraa on 0-240mm. Asennuselementtiä on saatavilla myös korkeuksilla 880mm, 980mm ja 1100mm. Lisätietoa saat meiltä. Huuhtelupainikkeen voi asentaa joko säiliön päälle tai eteen. Kiskokiinnityksen saa lisävarusteena. Elementti voidaan asentaa seinän eteen, kulmaan tai kevytrakenteisen seinän sisään Viemäröintikulma kääntyy portaattomasti oikealle ja vasemmalle Viemäröintikulmassa on syvyyssäätö Viemäröinti on mahdollista tehdä lisäosilla taaksepäin Asennettaessa syvyys säädetään viemärin sijainnin mukaan Istuimen voi säätää asennuksen yhteydessä 40-60cm korkeuteen. Elementin päällä olevat kiinnikkeet voidaan siirtää sivuille. Korkeus vähenee 30mm Elementti kiinnitetään neljästä kohtaa seinään. Lattiaan ei tarvitse tehdä reikiä. Elementti asennetaan aina lattiaa vasten. Takaseinään kohdistuva veto ei ole suuri Vesiliitos tehdään säiliön sisäpuolelle. Vesijohto tuodaan säiliön sisälle oikealta Säiliön sisällä on erillinen sulkuventtiili ja puserrusliitin Huuhtelupainike asennetaan säiliön eteen tai päälle Elementin eteen ja päälle tulevan pintaverhoilun vahvuus tulee olla 20-80mm Jatkosarja mahdollistaa elementin asentamisen jopa 180mm paksun seinän taakse Lattiaa vasten tulevat jalat kääntyvät kahteen eri asentoon Koneisto huolletaan huuhtelupainikkeen takaa. Pintaverhoilua ei tarvitse purkaa Huuhteluvesimäärää voidaan säätää jälkikäteen. Tehdasasetus on 6/3 litraa Huuhtelukoneiston kaikilla osilla on 10 vuoden takuu Kaikkien varaosien toimitustakuu on vähintään 25 vuotta. Elementtiin saa lisävarusteena jatkosarjan, mikä mahdollistaa asennuksen jopa 180mm seinän taakse. 4

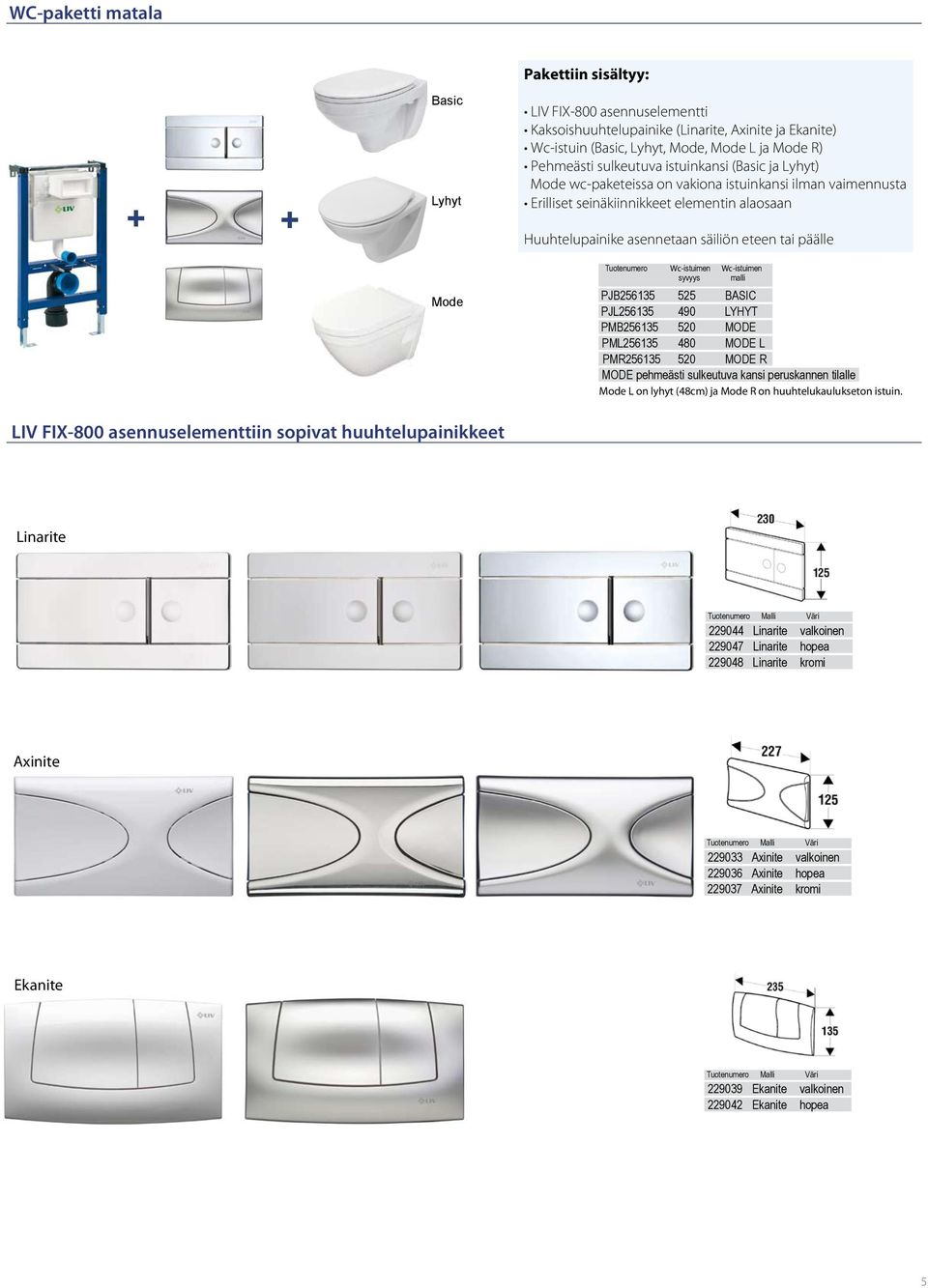

5 WC-paketti matala + + Basic Lyhyt Mode Pakettiin sisältyy: LIV FIX-800 asennuselementti Kaksoishuuhtelupainike (Linarite, Axinite ja Ekanite) Wc-istuin (Basic, Lyhyt, Mode, Mode L ja Mode R) Pehmeästi sulkeutuva istuinkansi (Basic ja Lyhyt) Mode wc-paketeissa on vakiona istuinkansi ilman vaimennusta Erilliset seinäkiinnikkeet elementin alaosaan Huuhtelupainike asennetaan säiliön eteen tai päälle Tuotenumero Wc-istuimen Wc-istuimen Valkoisella Kromi tai hopea syvyys malli painikkeella painikeella PJB BASIC PJL LYHYT PMB MODE PML MODE L PMR MODE R MODE pehmeästi sulkeutuva kansi peruskannen tilalle +50 Mode L on lyhyt (48cm) ja Mode R on huuhtelukaulukseton istuin. LIV FIX-800 asennuselementtiin sopivat huuhtelupainikkeet Linarite Selenite Linarite valkoinen Linarite hopea Linarite kromi 53 Axinite Ruby Eco design Axinite valkoinen Axinite hopea Axinite kromi 53 Ekanite Ruby Eco design Ekanite valkoinen Ekanite hopea 53 5

6 LIV FIX-540 asennuselementti, ohut Korkeus >1150mm, ja leveys 547mm Elementin syvyys on vain 90mm Istuimen korkeus on säädettävissä ~ mm Iso huuhtelu on 7-9 litraa ja pieni 3-5 litraa Säiliössä on kondenssivedeneristys Elementtiin sopivat kaikki seinä-wc istuimet Elementin runko kestää 400kg painon Toimitus sisältää erilliset seinäkiinnikkeet elementin alaosaan Vesiliitos tehdään oikealta, vasemmalta tai päältä Viemäröintikulman syvyys on säädettävissä Huuhtelupainike ei sisälly toimitukseen Kaikilla koneiston osilla on 10 vuoden takuu Varaosien toimitustakuu vähintään 25 vuotta Tuotenumero EAN LVI-numero Svh LIV FIX-540 on markkinoiden ohuin elementti Istuinkorkeuden voi säätää ennen asennusta ( mm). Elementin syvyys on ainoastaan 90mm eli käytännössä se vie tilaa yhtä paljon kuin viemäri. Vesiliitos tehdään säiliön sisäpuolelle. Säiliön sisällä on myös erillinen sulkuventtiili. Elementti voidaan asentaa seinän eteen tai kevytrakenteisen seinän sisään Viemäröintikulmassa on syvyyssäätö Viemäröinti on mahdollista tehdä lisäosilla taaksepäin Asennettaessa elementin syvyys säädetään viemärin sijainnin mukaan Viemäröintikulma on rungon välissä. Syvyyden tarve on 4-5 cm vähemmän kuin muilla malleilla. Viemärin etäisyys takaseinästä ei vaikuta tilansäästöön. Seinään viemäröitäessä elementin syvyydeksi jää 90mm Istuimen voi säätää asennuksen yhteydessä 40-60cm korkeuteen. Elementti kiinnitetään neljästä kohtaa seinään. Lattiaan ei tarvitse tehdä reikiä. Elementti asennetaan aina lattiaa vasten. Takaseinään kohdistuva veto ei ole suuri Vesiliitos tehdään säiliön sisäpuolelle. Vesijohto tuodaan säiliön sisälle kyljistä Säiliön sisällä on erillinen sulkuventtiili ja puserrusliitin Huuhtelupainike asennetaan säiliön eteen Elementin eteen tulevan pintaverhoilun vahvuus tulee olla 15-80mm Koneisto huolletaan huuhtelupainikkeen takaa. Pintaverhoilua ei tarvitse purkaa Huuhteluvesimäärää voidaan säätää jälkikäteen. Tehdasasetus on 6/3 litraa Huuhtelukoneiston kaikilla osilla on 10 vuoden takuu Kaikkien varaosien toimitustakuu on vähintään 25 vuotta. FIX-540:n viemäröintikulma on rungon välissä. Yleensä se on rungon takana. Tästä syystä FIX-540 vie 40-50mm vähemmän syvyyttä kuin muut mallit. 6

7 WC-paketti ahtaisiin tiloihin + + Basic Lyhyt Mode Pakettiin sisältyy: LIV FIX-540 asennuselementti Kaksoishuuhtelupainike (Aplite, Selenite, Ruby ja Zircon) Wc-istuin (Basic, Lyhyt, Mode, Mode L ja Mode R) Pehmeästi sulkeutuva istuinkansi (Basic ja Lyhyt) Mode wc-paketeissa on vakiona istuinkansi ilman vaimennusta Erilliset seinäkiinnikkeet elementin alaosaan Huuhtelupainike asennetaan säiliön eteen Tuotenumero Wc-istuimen Wc-istuimen Valkoinen Kromi tai hopea Musta tai valkoinen Lasi tai puu syvyys malli Aplite / Selenite Aplite / Selenite Ruby / Zircon Ruby / Zircon PJB BASIC PJL LYHYT PMB MODE PML MODE L PMR MODE R SC MODE istuimiin pehmeästi sulkeutuva istuinkansi peruskannen tilalle +50 Mode istuimen pituus on 52cm. Mode L on lyhyt (48cm) ja Mode R (52cm)on huuhtelukaulukseton istuin. LIV FIX-540 asennuselementtiin sopivat huuhtelupainikkeet Aplite Selenite Aplite valkoinen Aplite hopea Aplite kromi Selenite valkoinen Selenite hopea Selenite kromi 49 Zircon Eco design Zircon valkoinen Zircon mattamusta Zircon zebrano Zircon valkoinen lasi 189 Ruby Eco design Ruby valkoinen Ruby mattamusta Ruby wenge Ruby valkoinen lasi Ruby musta lasi 189

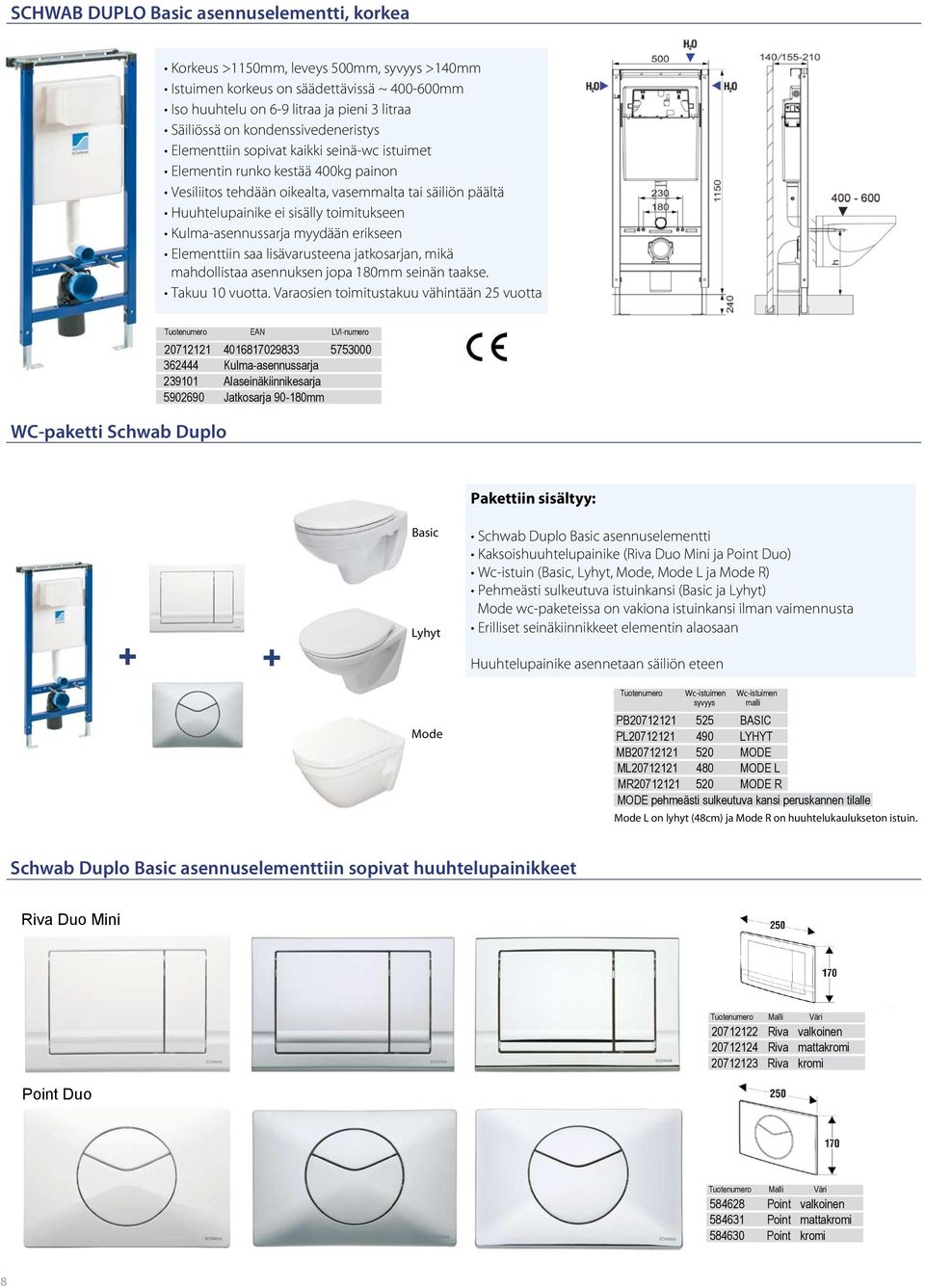

8 SCHWAB DUPLO Basic asennuselementti, korkea Korkeus >1150mm, leveys 500mm, syvyys >140mm Istuimen korkeus on säädettävissä ~ mm Iso huuhtelu on 6-9 litraa ja pieni 3 litraa Säiliössä on kondenssivedeneristys Elementtiin sopivat kaikki seinä-wc istuimet Elementin runko kestää 400kg painon Vesiliitos tehdään oikealta, vasemmalta tai säiliön päältä Huuhtelupainike ei sisälly toimitukseen Kulma-asennussarja myydään erikseen Elementtiin saa lisävarusteena jatkosarjan, mikä mahdollistaa asennuksen jopa 180mm seinän taakse. Takuu 10 vuotta. Varaosien toimitustakuu vähintään 25 vuotta WC-paketti Schwab Duplo Tuotenumero EAN LVI-numero Svh Kulma-asennussarja Alaseinäkiinnikesarja Jatkosarja mm 68 Pakettiin sisältyy: + + Basic Lyhyt Mode Schwab Duplo Basic asennuselementti Kaksoishuuhtelupainike (Riva Duo Mini ja Point Duo) Wc-istuin (Basic, Lyhyt, Mode, Mode L ja Mode R) Pehmeästi sulkeutuva istuinkansi (Basic ja Lyhyt) Mode wc-paketeissa on vakiona istuinkansi ilman vaimennusta Erilliset seinäkiinnikkeet elementin alaosaan Huuhtelupainike asennetaan säiliön eteen Tuotenumero Wc-istuimen Wc-istuimen Valkoisella Kromi tai hopea syvyys malli painikkeella painikeella PB BASIC PL LYHYT MB MODE ML MODE L MR MODE R MODE pehmeästi sulkeutuva kansi peruskannen tilalle +50 Mode L on lyhyt (48cm) ja Mode R on huuhtelukaulukseton istuin. Schwab Duplo Basic asennuselementtiin sopivat huuhtelupainikkeet Riva Duo Mini Riva valkoinen Riva mattakromi Riva kromi 49 Point Duo Point valkoinen Point mattakromi Point kromi 49 8

9 MISSEL COMPACT asennuselementti Asennuselementin leveys on 360mm Korkeus määräytyy istuinkorkeuden mukaan mm Viemärin sijainti määrittää syvyyden. Min. 176mm Istuimen korkeus on säädettävissä ~ mm Säiliön tilavuus on 6 litraa Säiliössä on kondenssivedeneristys ja äänieristys Elementti kiinnitetään ainoastaan seinään Elementtiin sopivat kaikki seinä-wc istuimet Elementin runko kestää 400kg painon Huuhtelupainike sisältyy toimitukseen Kaikilla koneiston osilla on 10 vuoden takuu Varaosien toimitustakuu vähintään 25 vuotta Tuotenumero Elementin Elementin Elementin Svh korkeus leveys syvyys sis. alv WC-paketti Missel Pakettiin sisältyy: + + Basic Lyhyt Mode Missel Compact asennuselementti Huuhtelupainike Wc-istuin (Basic, Lyhyt, Mode, Mode L ja Mode R) Pehmeästi sulkeutuva istuinkansi (Basic ja Lyhyt) Mode wc-paketeissa on vakiona istuinkansi ilman vaimennusta Kulmakiinnityssarja Huuhtelupainike asennetaan säiliön päälle Tuotenumero Wc-istuimen Wc-istuimen Svh. syvyys malli sis. alv PB BASIC 1038 PL LYHYT 1088 MB MODE 1118 ML MODE L 1138 MR MODE R 1188 MODE pehmeästi sulkeutuva kansi +50 Mode L on lyhyt (48cm) malli Mode R on huuhtelukaulukseton istuin. Missel Compact on markkinoiden pienin asennuselementti Point Duo Missel vie kulmassa tilaa vain 30x30cm. Missel on paras ratkaisu pieniin tiloihin. Elementin voi sijoittaa kulmaan tai suoralle seinälle. Toimituksen mukana tulee aina mattakrominen huuhtelupainike. Muita värejä erikseen tilattaessa. 9

10 Vedetön urinaali Urinaali toimii ilman vesihuuhtelua Vedettömyys perustuu urinaalin hajulukossa poikittain olevaan kalvoon. Kalvo päästää nesteen läpi jonka jälkeen se se sulkeutuu ilmatiiviisti. Kalvo ei päästä läpi viemärin hajua. Kalvotekniikka on tarvittaessa helppo puhdistaa ja vaihtaa Urinaali on muotoiltu siten, että roiskeita syntyy vähän Urinaalin sisäpinta on käsitelty likaa hylkivällä pinnoitteella Puhtaanapito on helppoa ja urinaalikiven kanssa käytettäessä se on hajuton. Urinaalikivi ehkäisee myös kalkkisaostumien muodostumisen ja hävittää hajuhaittoja. Viemäröinti on mahdollista tehdä lattiaan tai seinään Vedetön urinaali voidaan vaihtaa perinteisen urinaalin tilalle Toimitus sisältää kaikki tarvittavat asennustarvikkeet UUSI TUOTE Tuotenumero EAN LVI-numero Svh alv 0% LIV FIX urinaalielementti Urinaalielementin leveys on 500mm Elementin syvyys on mm Elementin korkeus on mm Korkeuden tehdasasetus on 1340mm Elementtiin sopivat kaikki urinaaliposliinit Toimitus sisältää kaikki tarvittavat kiinnikkeet Vesilukko tiivisteellä sisältyy toimitukseen Alakiinnikkeet sisältyvät toimitukseen. Infrapunasensori myydään erikseen (paristo tai 230V) Tuotekoodi Malli EAN LVI-numero Svh alv 0% urinaalielementti 230 V urinaalielementti parist Halite IP sensori 230 V Halite IP sensori paristo Urinaalipaketti Pakettiin sisältyy: + + LIV FIX urinaalielementti Kosketusvapaa Halite huuhtelusensori, harjattua terästä (virtalähde 230V tai paristo) Urinaaliposliini Erilliset seinäkiinnikkeet elementin alaosaan Vesilukko ja tuloveden liitosputki tiivisteellä Tuotekoodi Malli Svh alv 0% PJUH Urinaalipaketti 230 V sensorilla 797 PJBH Urinaalipaketti paristo sensorilla

11 LIV FIX inva-wc paketti Pakettiin sisältyy: LIV FIX inva-wc elementti Inva-wc istuin Istuinkansi Tukikaiteet Huuhtelupainike Tuotekoodi Svh PIN279414GAM pyydä tarjous Valikoimasta löytyy useita elementtimalleja ja paketteja. WC-istuimet Tuotenumero Malli Istuimen Istuimen Istuimen Kiinnikepulttien Svh korkeus leveys syvyys väli sis. alv BASIC mm Pehmeästi sulkeutuva istuinkansi 54 Tuotenumero Malli Istuimen Istuimen Istuimen Kiinnikepulttien Svh korkeus leveys syvyys väli sis. alv LYHYT mm Pehmeästi sulkeutuva istuinkansi 54 Tuotenumero Malli Istuimen Istuimen Istuimen Kiinnikepulttien Svh korkeus leveys syvyys väli sis. alv MODE mm MODE L mm MODE R mm MODE istuinkansi MODE pehmeästi sulkeutuva istuinkansi 119 HUOM! Kaikkien valmistajien seinä-wc istuimet ovat yhteensopivia LIV asennuselementtien kanssa. 11

12 LIV FIX-500 huuhtelukoneiston varaosat NRO Täyttöventtiili HMV Vesiliitosletku, metallipunos Täyttöventtiilin pidike Hanasulku puserrusliittimellä Liitosputken pidike PEX suojaputken läpivienti 25/28mm Säiliön tukipidike Huuhteluventtiilin nostolenkit Huuhteluventtiilin pidike Peitetulppa Huuhteluventtiili tiivisteellä Peitelevy nostomekanismilla Huoltotunneli Tiiviste liitosputkeen Liitosputki 195mm Huuhtelusäiliön syöksyputken tiiviste Huuhteluventtiilin tiiviste Vesiliitosletkun tiiviste 1 Varaosien toimitusaika on1-3 päivää LIV FIX-800 huuhtelukoneiston varaosat NRO Täyttöventtiili HDV Täyttöventtiilin pidike Vesiliitosletku, metallipunos pitkä Vesiliitosletkun tiiviste Nostovivusto Umpinainen peitelevy säiliöön Säiliön tukipidike Peitelevy säiliöön painikeen taakse Lenkkiavain Hanakulma sulkuventtiilillä Lukitussokka vasen "L" Lukitussokka oikea "R" Huuhteluventtiili KLL tiivisteellä Tiiviste huuhteluventtiiliin KL Huuhtelusäiliön syöksyputken tiiviste Tiiviste liitosputkeen Liitosputki 195mm 5 Varaosien toimitusaika on1-3 päivää LIV FIX-540 huuhtelukoneiston varaosat NRO Täyttöventtiili HDV Lenkkiavain Hanasulku puserrusliittimellä Liitosputken pidike PEX suojaputken läpivienti 25/28mm Lukitussokka vasen "L" Lukitussokka oikea "R" Vesiliitosletku, metallipunos Vesiliitosletkun tiiviste Nostovipu Säiliön tukisarja Huuhteluventtiilin nostolenkit Huoltotunneli Huuhteluventtiili KLP tiivisteellä Liitosputki 195mm Tiiviste huuhteluventtiiliin KL Huoltotunneli päätykannella Tiiviste liitosputkeen Liitosputki 195mm Huuhtelusäiliön syöksyputken tiiviste Peitetulppa 1 12 Varaosien toimitusaika on1-3 päivää

13 SCHWAB DUPLO huuhtelukoneiston varaosat NRO Lenkkiavain Hanasulku puserrusliittimellä Vesiliitosletkun tiiviste Nostovivusto Vesiliitosletku, metallipunos lyhyt Peitelevy säiliöön Täyttöventtiili HDV Säiliön tukipidike Lukitussokka vasen/oikea Lukitussokka vasen/oikea Huuhteluventtiili KLS tiivisteellä Huoltotunneli päätykannella Tiiviste huuhteluventtiiliin KL Tiiviste liitosputkeen Liitosputki 195mm Huuhtelusäiliön syöksyputken tiiviste 2 Varaosien toimitusaika on1-3 päivää Elementtirunkojen varaosat NRO Yläkiinnikkeen ohjuri, musta Yläkiinnikkeen säätövarsi, metallia Yläkiinnikkeen säätöjalka Vesisäiliön kiinnike, oikea Viemäröintikulma 90 Ø Viemäröintikulma 90 Ø Vesisäiliön kiinnike, vasen Tasotukirauta Työtulppa Tiiviste viemäröintikulmaan Viemäröintikulman kiristysklemmari Tiiviste liitosputkeen, viemäri Liitosputki 165mm, viemäri Supistusyhde Ø 110/ Kierretanko M12 suojalla Viemäröintikulman alatuki Wc-istuimen kiinnikesarja Alaseinäkiinnikkeen säätövarsi Elementin säätöjalka Alaseinäkiinnikkeen säätöjalka 9 Huuhtelupainikkeiden varaosat Varaosien toimitusaika on1-3 päivää NRO Lukitussalpa (FIX-500, 540) Painiketankojen lukitus C-malli( 500, 540) Painiketanko C-malli pyöreä (500,540) Painiketanko A-malli litteä (FIX-500, 540) Huuhtelupainikekehys C-malli (500, 540) Huuhtelupainikekehys A-malli (500, 540) Huuhtelupainikekehys Linarite (FIX-800) Huuhtelupainikekehys Axinite (FIX-800) Huuhtelupainikekehys Ekanite (FIX-800) Huuhtelupainikekehys Schwab Painiketanko (FIX-800, Schwab) Painiketangon holkki (FIX-800,Schwab) Vetotanko (Schwab) Painikevipu (Schwab Point Duo) Painikevipu (Schwab Riva Duo Mini) Lukitussalpa (FIX-800, Schwab) Painiketangon alaholkki (Schwab) 19 Varaosien toimitusaika on1-3 päivää A-mallin kehyksessä on metallilanka ja painotangot ovat litteitä C-mallin (kuvassa) on kokonaan muovia ja painotangot ovat pyöreitä 13

14 Lisävarusteita Liitossarja wc-istuimelle, täydellinen Liitosputki ja tiiviste 165mm, viemäri Liitosputki ja tiiviste 260mm, viemäri Liitosputki ja tiiviste 195mm, huuhtelu Liitosputki ja tiiviste 380mm, huuhtelu Tiiviste liitosputkeen, viemäri Tiiviste liitosputkeen, huuhtelu Wc-istuimen kiinnikesarja Vesiliitosletkun tiiviste (FIX-500) Vesiliitosletkun tiiviste (FIX-800,540) Vesiliitosletkun tiiviste (Duplo Basic) Vesiliitosletku, metallipunos (FIX-500) Vesiliitosletku, metallipunos (FIX-540) Vesiliitosletku, metallipunos (FIX-800) Vesiliitosletku, metallipunos (Duplo Basic) Viemäröintikulma 90 Ø Viemäröintikulma 90 Ø Supistusyhde Ø 110/ Tiiviste viemäröintikulmaan Työtulppa viemäriin Työtulppa huuhteluputkeen Huuhtelusäiliön syöksyputki, pitkä Huuhtelusäiliön syöksyputki, lyhyt Täyttöventtiili HMV Painikkeen jatkosarja 180mm (FIX-800) Painikkeen jatkosarja 180mm (Duplo B) Sivuttaistukilelementti mm 65 Sopii malleihin FIX-500, 800, Duplo Basic Kiskokiinnityssarja Asennuskisko 500mm Asennuskisko 3000mm 49 Sopivat malleihin FIX-500, 800, Duplo Basic Wc-istuimen äänieristelevy Urinaalin äänieristelevy Pesualtaan äänieristelevy Pesualtaan äänieristelevy Pesualtaan äänieristelevy Pesualtaan äänieristelevy Kierretangot istuimen kiinnitykseen Kierretangot istuim.kiinnityk. (300mm) Lisätukisarja INVA-wc istuimelle Erilliskiinnikkeet, myös kulma-asennus 39 Sopivat malleihin FIX-500, 800, Duplo Basic Alaseinäkiinnikkesarja 28 Sopii kaikkiin elementtimalleihin Mittatilaus- ja muutostyöt Yleisimpiä muutostöitä ovat: Elementin madallus tai korotus haluttuun mittaan Lisätuentojen esiasennus Huuhteluvesimäärien säädöt (esim. LEAD) Vesiliitoksien muutostyöt Yläkiinnikkeiden vaihtotyöt (kisko- tai erilliskiinnikkeet) Istuinkorkeuksien esisäädöt projekteihin Esiasennustyöt projekteihin Lisätietoa muutostöistä saatte teknisestä tuestamme. 14

15 LIV FIX pesuallaselementti, korkea Pesuallaselementin leveys on 500mm Elementin syvyys on mm Elementin korkeus on mm Elementtiin sopivat kaikki seinäkiinnitteiset pesualtaat Toimitus sisältää kaikki tarvittavat kiinnikkeet Lisävarusteena alaseinäkiinnikkeet Takuu 10 vuotta Varaosien toimitustakuu vähintään 25 vuotta Tuotenumero Elementin Elementin Elementin Svh korkeus leveys syvyys sis. alv Alaseinäkiinnikesarja 28 LIV FIX pesuallaselementti, matala Pesuallaselementin leveys on 500mm Elementin syvyys on mm Elementin korkeus on mm Elementtiin sopivat kaikki seinäkiinnitteiset pesualtaat Toimitus sisältää kaikki tarvittavat kiinnikkeet Lisävarusteena alaseinäkiinnikkeet Takuu 10 vuotta Varaosien toimitustakuu vähintään 25 vuotta Tuotenumero Elementin Elementin Elementin Svh korkeus leveys syvyys sis. alv Alaseinäkiinnikesarja 28 LIV FIX tukielementti Kiinnityselementin leveys on 300mm Kiinnityselementin syvyys on mm Elementin korkeus on mm Toimitus sisältää kaikki tarvittavat kiinnikkeet Elementin voi yhdistää wc- tai urinaalielementin kanssa Elementtiin voi kiinnittää esim. inva-wc:ssä tarvittavat käsituet, urinaalien väliseinät tms Lisävarusteena alaseinäkiinnikkeet Takuu 10 vuotta Varaosien toimitustakuu vähintään 25 vuotta Tuotenumero Elementin Elementin Elementin Svh korkeus leveys syvyys sis. alv Alaseinäkiinnikesarja 28 15

16 Tietoa LIV seinä-wc ratkaisusta LIV-asennuselementteihin sopivat kaikkien valmistajien istuimet. Seinä-wc voidaan asentaa suoraan perinteisen wc-istuimen tilalle. Pintaan koteloitu seinä-wc vaatii syvyyssuunnassa saman verran tai jopa vähemmän tilaa, kuin perinteinen istuin. Maksimi tilansäästö saavutetaan upottamalla koneisto seinän sisään. Asennuselementtiä ei tarvitse kiinnittää täsmälleen viemärin kohdalle, vaan sitä voidaan liikuttaa sivuttaissuunnassa jopa useita metrejä viemärin kallistuskulmasta riippuen. Sivulle viety putki jää näkymättömiin pintakotelon taakse. Asennuselementti kiinnitetään vain seinään. Lattiaan ei tehdä yhtään reikää. Seinään kohdistuva rasite on hyvin pieni. Kaikki koneiston huoltotoimenpiteet suoritetaan huuhtelupainikkeen takaa. Koneiston osat saadaan ulos painikeaukosta ilman työkaluja. Kotelointia ei pureta. Seinä-wc:n huoltaminen on jopa nopeampaa ja helpompaa kuin perinteisen wc:n. Vesisäiliöt ovat saumattomia aina kanteen asti ja lisäksi kaikissa säiliöissä on kondenssivedeneristys, joka estää hikoilun. Asennuselementti koostuu teräsprofiilirungosta sekä huuhtelusäiliöstä koneistoineen. Elementin mukana tulevat myös tarvittavat kiinnikkeet wc-istuimelle, elementin kiinnitysruuvit, viemäröintiosat, sulkuventtiili sekä liitososat PEX-putkelle. Asennuselementti kestää wc-istuimen ja istuimen päälle kohdistuvan 400kg painon. LIV on Fluidmaster Inc:n tuotemerkki. Fluidmaster on maailman suurin wc-huuhtelulaitteistojen valmistaja. LIV on valmistanut 60 vuotisen historiansa aikana huuhtelukoneistoja yli 40 vuotta. Kaikilla koneistojen osilla on 10 vuoden takuu ja varaosia valmistetaan 25 vuotta tuotannon loppumisesta. Kaikki LIV huuhtelukoneistot ovat CE-merkittyjä 1. ääniluokan tuotteita. Maahantuonti ja markkinointi: JSJ Kylpytilat PL Turku puh tekninen tuki fax
