1 Asennusohje PEM1366FIN SUOMI KYLMÄKUTISTE JATKO YKSIJOHDIN MUOVIKAAPELEILLE KUPARILANKASUOJALLA CJ11.42 Uo/U = 20.8/36 kv, Um = 42 kv

2 2/10 CJ11.42 PEM1366FIN YLEISTÄ - Tarkista, että olet valinnut oikean pakkauksen ja että se sopii kyseiselle kaapelityypille. - Tarkista osaluettelosta, että tuotteet löytyvät pakkauksesta. - Lue asennusohje huolellisesti ennen työn aloittamista. - Tee asennus huolellisesti ja varmista, että osat ovat puhtaita asennuksen aikana. - Puhdista asennuspaikka työn jälkeen. OIKEUDELLINEN ILMOITUS - Tuotteen asennuksen saa suorittaa vain ammattitaitoinen henkilö, jolla on riittävät tiedot sähkölaitteiden asentamisesta ja sähköturvallisuudesta. Asennus tulee suorittaa voimassa olevia säädöksiä noudattaen. Lisäksi asennuksen suorittajan tulee täyttää kansallisen lainsäädännön asettamat pätevyysvaatimukset. - Ensto ei vastaa vioista, jotka aiheutuvat tuotteen virheellisestä käytöstä, väärästä asennustavasta tai kansallisten turvallisuusmääräysten noudattamatta jättämisestä. - VAROITUS! Asennusohjeiden vastainen asennus voi johtaa tuotteen vahingoittumiseen tai vakavaan onnettomuuteen.

3 PEM1366FIN CJ /10 Yleisiä ohjeita kylmäkutisteille - Jos spiraali on kiertynyt kaapelin ympärille, kierrä spiraalia vastapäivään kunnes spiraali ei ole enää kiertynyt kaapelin ympärille. VÄÄRIN SPIRAALIN ASENTO ENNEN ASENNUSTA Väärä spiraalin asento Kierrä auki vastapäivään Kylmäkutisteletku Spiraali OIKEIN Oikea spiraalin asento - Aseta kylmäkutiste asennusohjeen osoittamaan paikkaan, pitämällä kiinni siitä yhdellä kädellä ja vetämällä spiraalista toisella. Varmista että spiraali purkautuu vastapäivään. - Varo, ettei spiraali kierry ja kiristy kaapelin ympärille, sillä se saattaa katketa tai juuttua kiinni. - Varmista, että aloituskohta on oikea. VEDÄ Kylmäkutisteletku Kierrä auki vastapäivään Spiraali

4 4/10 CJ11.42 PEM1366FIN Katkaisukohta Hukkapalat Hukkapalat 1. Tarkista, että kaapelia on riittävästi ennen sen katkaisemista ja mitoita vaihejohtimet sopivan pituisiksi liitäntäpaikan mukaan. Taulukko 1 Pakkaus Johtimen pienin sallittu halkaisija eristyksen päältä mm 42kV mm² A mm B mm C mm Jatkosholkin mitat maksimi pituus mm D minimi halkaisija mm CJ (C) CJ (C) CJ (C) Ulkovaippa Merkki 70 A 2. Poista ulkovaippa mitan A mm mukaiselta matkalta. Laita merkki 70 mm päähän ulkovaipan katkaisukohdasta. Käännä kuparilangat ulkovaipan päälle ja kiinnitä ne tarpeen vaatiessa PVC-teipillä.

5 PEM1366FIN CJ /10 Hohtosuojar Eristys 1/2 jatkosholkin pituudesta Poista hohtosuoja mitan B mm mukaiselta matkalta. Jos eristyksen pinnalle jää hohtosuojaa, poista se lasinpalalla. Hio eristys pakkauksessa mukana olevalla hiomanauhalla. Poista eristystä puolet jatkosholkin syvyydeltä olevalta matkalta. B Conductor! Käytä hohtosuojan poistoon siihen tarkoitukseen tarkoitettua konetta ja varo vahingoittamasta johdinta. Silikoni suojaletku Putkimainen kuparipalmikko Jatkosrunko CSJ SIL CSJ 4. Aseta putkimainen kuparipalmikko ulkovaipan päälle. Aseta silikoni suojaletku ulkovaipan päälle. Aseta CSJ jatkosrunko ulkovaipan päälle.! Suojaa letkut lialta. C KJ-jatkosholkki Tarkasta mitta C ennen jatkosholkin lopullista asennusta. Asenna sopiva jatkosholkki valmistajan ohjeiden mukaan. Poista terävät kulmat käyttäen apuna vasaraa tai viilaa. Puhdista eristys ja hohtosuoja puhdistuspyyhkeellä aloittaen eristyksestä jatkaen hohtosuojan suuntaan, varo ettei hohtosuojasta siirry hiukkasia eristyksen päälle. Lopuksi puhdista jatkosholkin pinta.

6 6/10 CJ11.42 PEM1366FIN D Harmaa tiivistysmassa Harmaa tiivistysmassa 6. Täytä ruuvinreijät tai muut isot reijät harmaalla tiivistysmassalla. Kiedo kerros puolijohtavaa nauhaa (SSETA46) 50 % limityksellä jatkosholkin päälle niin että harmaa massa ja 5 mm eristystä peittyy holkin molemmin puolin. Jos käytetään puristusholkkia koko holkki pitää päällystää puolijohtavalla nauhalla niin että terävät kohdat tasoittuu.! Kaapelin jatkosholkin minimi mitat: CJ =20 mm, CJ =26 mm and CJ =26 mm. (dim.d)! Älä käytä PVC teippiä jatkosholkin halkaisijan suurentamiseen. Hohtosuoja Silikonirasva C = = 7. Levitä tasainen kerros silikonirasvaa eristeen ja hohtosuojan päälle, lopuksi myös holkin päälle. Aseta CSJ jatkosrunko kuvan mittojen mukaisesti ja vedä spiraalia ulos niin että jatkosrunko kutistuu 1-2 cm matkalta alas. Aseta jatkosrunko niin että se on kohdallaan. Vedä spiraali ulos samalla kääntäen sitä vastapäivään.! Jatkosrunkoa voi tarpeen vaatiessa vielä hieman liikuttaa.

7 PEM1366FIN CJ /10 Harmaa tiivistysmassa 8. Täytä ulkovaipan ja jatkosrungon välinen rako molemmin puolin harmaalla tiivistysmassalla.! Harmaa tiivistysmassa pitää levittää tasaiseksi ja tiukaksi kerrokseksi. Putkimainen kuparipalmikko 9. Aseta kuparipalmikko niin että se ylettyy kuparilankojen päälle. 20 Vakiovoimajousi Merkki Vakiovoimajousi 10. Aseta ensimmäinen vakiovoimajousi 20 mm ulkovaipan katkaisukohdasta. Taita kuparipalmikko ja kuparilangat vakiovoimajousen yli. Aseta toinen vakiovaoimajousi lähelle ensimmäistä (kuten kuvassa) ja taita kuparipalmikko ja kuparilangat vastakkaiseen suuntaan kuin ensimmäinen taitto. Poista ylimääräiset langat ja palmikko

8 8/10 CJ11.42 PEM1366FIN Merkki 80 Itsevulkanoituva nauha SSATA Kiedo molemmin puolin tiukasti itsevulkanoituvaa nauhaa (SSATA10) 80 mm matkalle alkaen merkistä ja jatkaen jatkoksen suuntaan.! Itsevulkanoituva nauha kiedotaan venyttämällä sitä puoleen alkuperäisestä leveydestä.! Käytä puoli rulla yhdelle puolelle jatkosta. Merkki 60 Itsevulkanoituva nauha PCV-teippi PCV-teippi 12. Kiinnitä kuparipalmikko muutamalla kierroksella PVC-teippiä ja jätä 60 mm itsevulkanoituvaa nauhaa näkyviin. Merkki Silikoni suojaletku SIL 13. Aseta silikoni suojaletku merkin osoittamalle kohdalle. Vedä spiraalia ulos niin että suojaletku kutistuu 1-2 cm matkalta alas. Aseta suojaletku merkin kohdalle. Vedä spiraali ulos samalla kääntäen sitä vastapäivään. 14. Jatkos on valmis käytettäväksi!

9 PEM1366FIN MERKINTÖJA 9/10

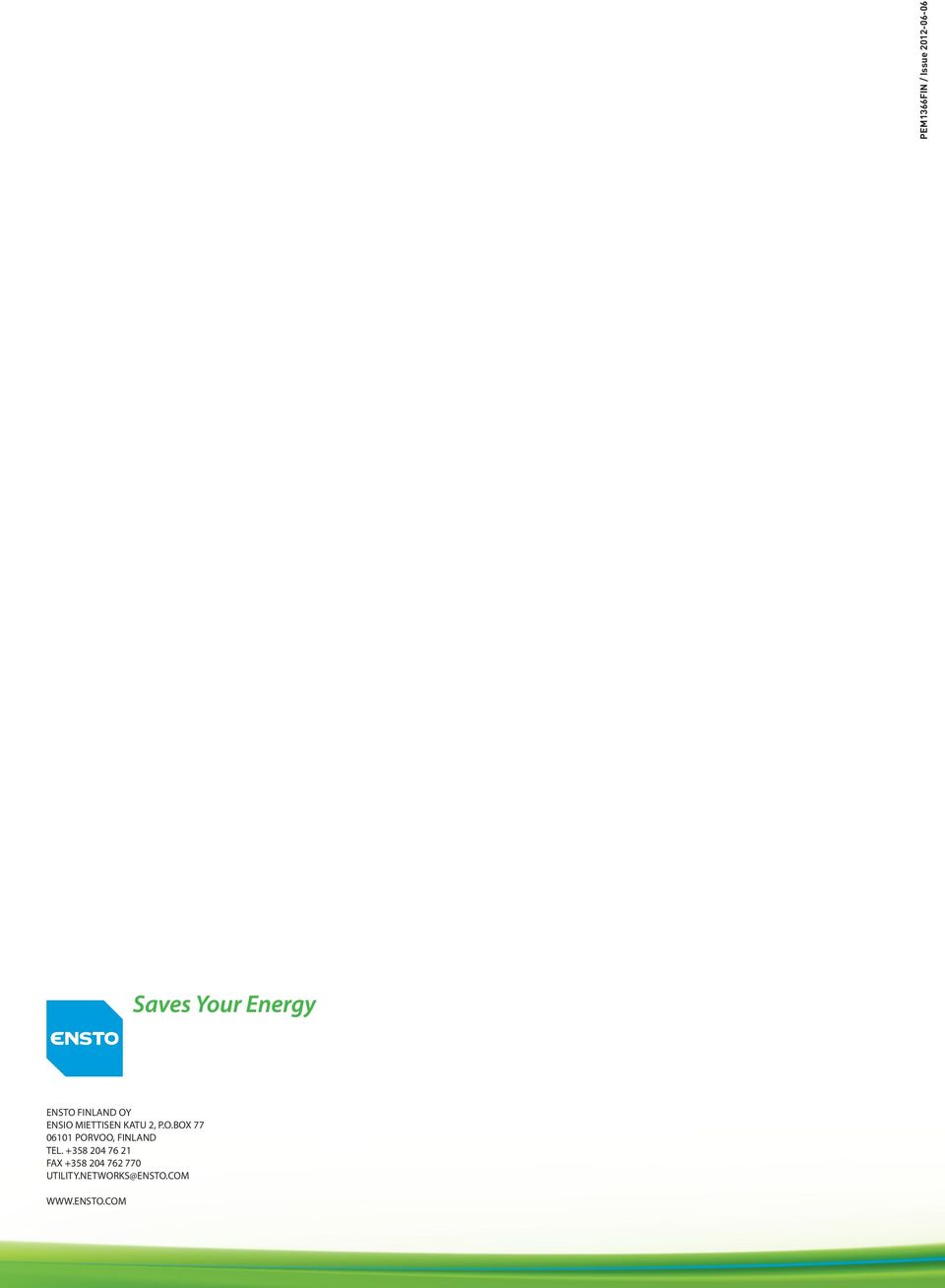

10 PEM1366FIN / Issue ENSTO FINLAND OY ENSIO MIETTISEN KATU 2, P.O.BOX PORVOO, FINLAND TEL FAX UTILITY.NETWORKS@ENSTO.COM
