3 IMG Sivu 3 / 14

4 IMG Sivu 4 / 14

5 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Huom! Sarjan sisältö: Poikkipalkki Ruuvi M12 x 100 (4 kpl) Ruuvi M12 x 50 (2 kpl) Aluslevy (4 kpl) Aluslevy, lämpösuojuspelti Ruuvi (4,8 x 9,5 mm) Tiiviste (4 kpl) Popniitti (12 kpl) Kannatin Putkenpidike Laippamutteri M8 Ruuvi M8x25 Aluslevy 24x13x7 Huom! Kohtien 9, 13, 14 ja 15 toimenpiteisiin tarvitaan kaksi henkilöä. Sivu 5 / 14

6 Valmistelutyöt 1 Valmistelutyöt Ota sarjasta esille perävaunun liittimen kannatin, putkenpidike, M8-ruuvi ja siihen kuuluva lukkomutteri. Asenna kannatin putkenpidikkeellä, ruuvilla ja mutterilla kuvan mukaan. Kiristä momenttiin 24 Nm (18 lbf.ft). Huom! Kannattimen tulee olla putkenpidikkeen tasaisen osan alla. IMG Käännä virta-avain asentoon 0 ja poista avain virtalukosta. HUOM! Odota vähintään viisi minuuttia, ennen kuin avaat pistokkeita tai irrotat muun sähkövarusteen. 3 Asenna vetokoukun johtosarjan liitinkappale kyseisen johtosarjan asennusohjeiden mukaan. 4 Nosta lattialuukku ylös. Paina pidikkeiden keskikohtaa sisään kunnes kuuluu naksahdus ja irrota pidikkeet. Irrota muovimutteri. Toista menettely oikealla puolella. M Sivu 6 / 14

7 5 Kierrä painiketta (1) oikealla ja vasemmalla puolella neljäsosakierrosta. Käännä sivupaneeleita sisäänpäin ja poista ne. Vedä takaluukun kynnyspaneelia (2) eteenpäin oikealta ja vasemmalta puolelta, kunnes kummankin puolen kaksi pidikettä irtoaa. Vedä lujasti mutta varovasti, sillä paneeli on tiukassa. Irrota tavaratilan valon johtimet (3). Vedä sitten kynnyspaneelia suoraan ylöspäin kunnes alareunan neljä pidikettä irtoavat ja irrota kynnyspaneeli. M Poista: kaksi mutteria akun pitimen etureunasta ja ruuvi sen takareunasta akun pidin suojus akun maadoitusjohdin akku, tai siirrä sitä käsiksipääsyn helpottamiseksi. M A Kuva A Poista: eristysmaton neljä perforoitua osaa (1) puskurin mutterit (2) antennin (3) liitinkappale. Kuva B Koskee pysäköintitutkalla varustettuja autoja M Irrota pysäköintitutkan ohjausyksikkö (PAM) paikaltaan tavaratilan vasemmalta (mallivuosi 2005-) / oikealta (mallivuosi -2004) puolelta. Sivu 7 / 14

8 7B Irrota pienempi liitinkappale ohjausyksiköstä. IMG Valmistelutyöt, auton takaosa 8A Valmistelutyöt, auton takaosa Nosta auto ylös. Poista takapyörät. Kuva A koskee vain roiskesuojilla varustettuja autoja Poraa varovasti pois roiskesuojia kiinnittävät niitit molemmilta puolilta Ø6 mm (1/4") poralla. Irrota roiskesuojat. Kuva B koskee kaikkia autoja M Avaa ruuvi (1) lähes kokonaan pyöränkotelon takareunasta oikealla ja vasemmalla puolella. Sivu 8 / 14

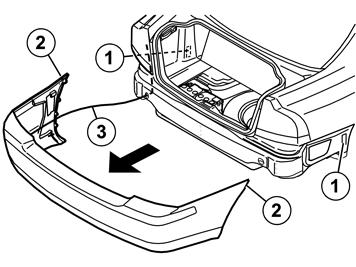

9 8B Paina ruuvia ruuvitaltalla niin, että irralliset päätekappaleet puskurinkuoren sisäpuolella painautuvat taaksepäin. Poraa varovasti pois niitit (2) puskurin alareunasta molemmilta puolilta Ø6 mm (1/4") poralla. Varmista että mitkään muoviosat eivät vaurioidu. Huom! Vanhemmissa autoissa voi olla erilainen asennus, jossa on useita popniittejä. M A Kuva A Vedä puskuria hieman taaksepäin ja vedä sivuja (1) ulospäin, niin että ne irtoavat kiinnikkeistä (2). Vedä sitten puskuria taaksepäin, kunnes se irtoaa kokonaan. Aseta puskuri puhtaalle alustalle, joka ei vaurioita maalipintaa. Kuva B Koskee pysäköintitutkalla varustettuja autoja Irrota puskuri yllä olevan mukaan. Vedä varovasti johdin (3) autossa olevan reiän kautta. Aseta puskuri puhtaalle alustalle, joka ei vaurioita maalipintaa. 9B M IMG Sivu 9 / 14

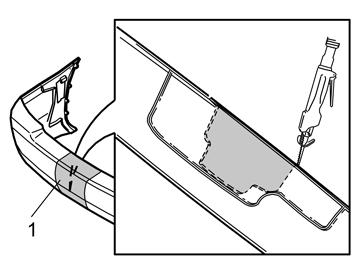

10 10 Poista: niitti (1) äänenvaimentimen kannattimesta (2). Käytä katkaisupihtejä. ruuvit (3) kannattimesta kannatin irrottamalla kumiripustus (4). Kannatinta ei käytetä uudelleen. M Irrota ruuvit (1) ja kannatin (2) auton takaosasta oikealta puolelta. Kannatinta ei käytetä uudelleen. D A Kuva A koskee autoja mallivuoden (CH ) loppuun saakka Kiinnitä suojateippi (1) puskurin ulkopuolelle välttääksesi sahan aiheuttamat vauriot. Kiinnitä suojateippiä leikkauskohdan eteen ja poikittain puskurinkuoren päälle, kuvan mukaan. Anna suojateipin olla paikallaan asennuksen aikana. Sahaa merkintöjen mukaan puskurin sisäpuolelta, kuvan mukaan. Tasoita reunat viilalla sahauksen jälkeen. M Kuva B koskee autoja alkaen mallivuodesta (CH ) Sivu 10 / 14

11 12B Kiinnitä suojateippi (1) puskurin ulkopuolelle välttääksesi sahan aiheuttamat vauriot. Kiinnitä suojateippiä leikkauskohdan eteen ja poikittain puskurinkuoren päälle, kuvan mukaan. Anna suojateipin olla paikallaan asennuksen aikana. Sahaa merkintöjen mukaan puskurin sisäpuolelta, kuvan mukaan. Tasoita reunat viilalla sahauksen jälkeen. M Asennus, kiinteä vetokoukku (sis. johtosarja) 13A Asennus, kiinteä vetokoukku (sis. johtosarja) Kuva A Puhdista vetopalkin päätyjen ja korin väliset kosketuspinnat alustamassasta ja liasta. Aseta ruuvit (2 ja 4) paikalleen alapuolelta aluslevyjen (5 ja 13) kanssa ja kiristä, mutta älä tiukkaan. Vasemmalla puolella tulee aluslevy (6) asettaa etummaiseen ruuviin (4), jotta ruuvilla (7) saadaan kiinnitettyä lämpösuojuspellin takakiinnike (katso kuva B). Kuva B IMG Asenna lämpösuojuspelti (1) ja kiinnitä se ruuvilla (7) aluslevyyn (6). Sivu 11 / 14

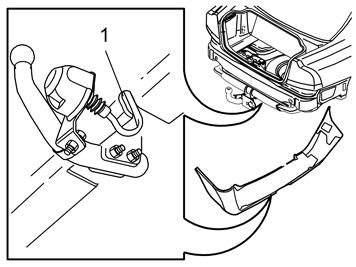

12 13B Asenna äänenvaimentimen kumiripustus (8) takaisin. Vihje Käytä tavallista saippuaa kumiripustuksen asennuksen helpottamiseksi. Kuva A Kiristä ruuvit (2) momenttiin 114 Nm (84 ft.lbf.) ja ruuvit (4) momenttiin 81 Nm (60 ft.lbf.) molemmilla puolilla. Suorita auton alustankäsittely. M Koskee vain Ruotsia: Suorita alustankäsittely vasta kun AB Svensk Bilprovning on antanut hyväksynnän. 14 Asenna vetokoukun johtosarja kyseisen johtosarjan asennusohjeen kohdan 2 mukaan. 7- tai 13-napaista johtosarjaa asennettaessa on sille tehtävä lovi (1) puskurin alareunaan. Aseta puskuri löysästi paikalleen ja merkitse johtosarjan loven leikkauskohta. Leikkaa kuvan mukaan niin paljon, että johtosarja sopii loveen. M Sivu 12 / 14

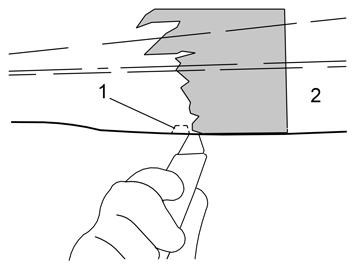

13 15 Jos kiinnikkeet (1) ovat irronneet pyöränkotelon takareunasta, niin aseta ne takaisin ja paina ne kunnolla uriinsa ja kierrä ruuvia kiinni muutama kierros. Koskee pysäköintitutkalla varustettuja autoja: Nosta puskuria. Vedä anturien johdin puskurin ohjaimen reiän läpi ja vedä johdin sisään sisäpuolelta. Aseta puskuri takaisin painamalla sitä eteenpäin. Varmista että puskurista ulos tulevat neljä ruuvia menevät autossa oleviin reikiin. Ennen kuin puskuri on täysin paikallaan, aseta yläpuoli (2) uriinsa ja työnnä sitten puskuri täysin kiinni. M Käännä perävaunun liittimen kannatin ylös niin, että se on suorassa ja vähän irti puskurista. Sovita johtosarja leikkaukseen ja kiinnitä kannatin. Säädä johtosarjaa koko matkalta perävaunun liitimestä läpivientikumiin niin, että se ei roiku auton alla. Työnnä ylimääräinen johdin läpivientikumin läpi. Kiristä kaksi nippusidettä (1), jotka asetettiin paikalleen aiemmin. M Leikkaa ura (1) kohtaan, jossa johtosarja tulee ulos puskurin sisäpuolelta vetokoukun vasemmalla puolella ja menee lattiassa olevan läpivientikumin läpi. Poista suojapaperi (2) puskurista. M Sivu 13 / 14

14 Viimeistelytyöt 18 Viimeistelytyöt Kiristä ruuvi (1) molemmilla puolilla. Kiinnitä puskurin alareuna popniiteillä (2) molemmilla puolilla kuvan mukaisesti Asenna mutterit ja tiukkaa 18 Nm (14 lbf.ft.). Asenna kumitiivisteet neljään mutterireikään Asenna takaisin: antennin liitin M roiskesuojat, jos sellaiset on takapyörät, ja laske auto alas. 19 Koskee pysäköintitutkalla varustettuja autoja: Liitä irrotettu johdin pysäköintitutkan ohjausyksikköön (PAM). Asenna ohjausyksikkö takaisin. Käännä virta-avain asentoon II. Asenna takaisin: akku, ja liitä akkujohtimet suojus akun pidin A takaluukun kynnyspaneeli, ja liitä tavaratilan valaistuksen liitinkappaleet molemmat sivupaneelit, mukaan lukien pidikkeet ja muovimutteri Sulje lattialuukku. Sivu 14 / 14
