1 YLEISESITE 2017 Puh

2 SUUNNITTELU, VALMISTUS, ASENNUS, HUOLTO Tuotetekno Oy on vuodesta 1992 toiminut nosto- ja siirtolaitteisiin erikoistunut yritys, jonka myyntikonttori ja varasto sijaitsevat Tuusulan Kellokoskella, noin 40 kilometriä Helsingistä pohjoiseen. Suunnittelemme, valmistamme ja maahantuomme korkealuokkaisia, erityisesti ammattikäyttöön tarkoitettuja nostolaitteita. Kaikki päämiehemme ovat alansa johtavia yrityksiä ja kaikki tuotteet ovat CE-merkittyjä, joista annetaan vaatimustenmukaisuusvakuutus. Laatu on tärkein kriteeri kaikessa ja se ulottuu tuotteen teknisen laadun lisäksi koko toimitusketjuun. Päätuotteisiimme kuuluu GIS AG Sveitsiläiset ketjusähkönostimet ja nosturikomponentit. Kuulumme kansainväliseen GIS-myyntiverkostoon, joka koostuu yli 50 valitusta partneriyrityksestä. Kauttamme saatte nostolaitteiden asennukset, huollot sekä määräaikaistarkastukset ja varaosienkin saanti on taattu vuosiksi eteenpäin. Tuoteteknon toimintaperiaatteena on olla täyden palvelun nosto- ja siirtolaitetalo. Tuotteemme ovat pääosin räätälöityjä ja asiakaskohtaisesti mitoitettuja. Olemme asiakkaidemme tukena suunnittelusta asennukseen saakka. 2 Puh info@tuotetekno.fi

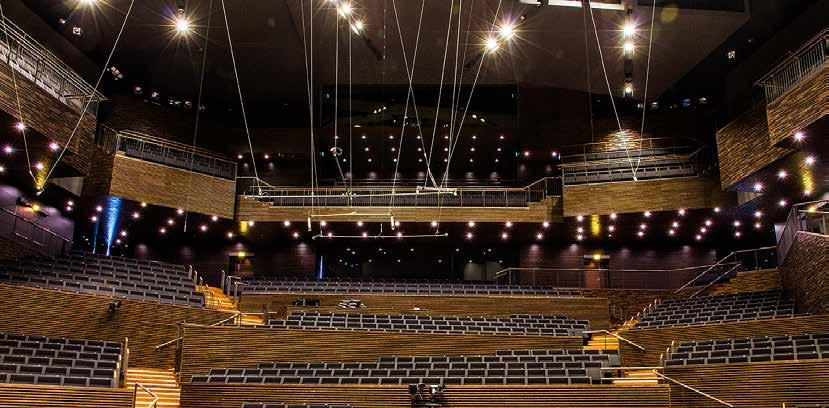

3 REFERENSSEJÄ ABB ARLA ATRIA CAVERION CRAMO BEST-HALL BRONTO SKYLIFT EKOKEM FAZER FINNFOREST EFORA FORTUM LEMMINKÄINEN MEYER TURUN TELAKKA METSO OY MUSIIKKITALO NOKIAN RENKAAT NAMMO LAPUA OUTOKUMPU OUTOTEC PUOLUSTUSVOIMAT PANDA SAKO SSAB SKANSKA SCHINDLER SAARIOINEN STORA ENSO RAUTE ROCLA SUOMEN KANSALLISOOPPERA VALIO VALMET TIKKURILA YLE UPM YIT YARA Puh

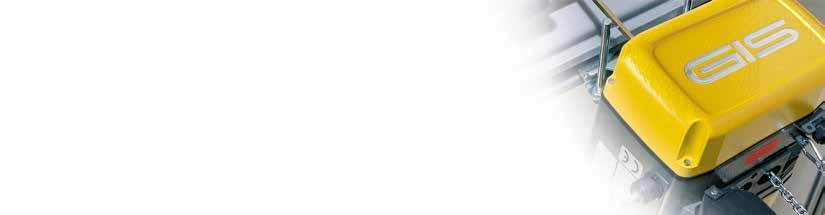

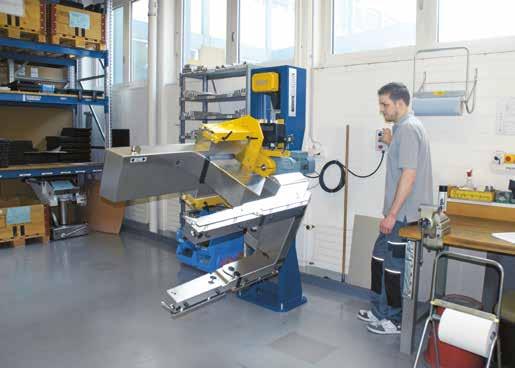

4 8-KERTAINEN VARMUUS GIS-KETJUSÄHKÖNOSTIMET GP/GCH kg GIS-ketjusähkönostimet ovat käytössä kaikkialla, missä nostolaitteiston prosessiturvallisuus on tärkeää: kovassa kolmivuorokäytössä auto- ja muussa teollisuudessa, pölyisessä ja kemiallisesti aggressiivisessa ympäristössä, ulkokäytössä, viihdeteollisuudessa tai tuulivoimaloissa, joissa on äärimmäisiä nostokorkeuksia. GIS-ketjusähkönostimet ja siirtovaunut on kehitetty aina täyttämään tiukimmat vaatimukset. Kuormaketjun turvallisuuskerroin on vähintään 8 (1-ketjuinen FEM 2m, ISO 5M). Tämä vähentää kulumista ja pidentää käyttöikää. GIS-ketjunostimet kehitetään ja valmistetaan Sveitsissä. Huippulaadukkaat nostimet ovat käytössä kaikkialla, missä nostolaitteiston prosessiturvallisuus on tärkeää maailmanlaajuisesti GIS-nostimia onkin käytössä jo satoja tuhansia. HYÖDYT ASIAKKAALLE GIS-ketjusähkönostimet soveltuvat tiiviin rakenteensa ja pitkäikäisyytensä ansiosta erinomaisesti asennettavaksi monenlaisiin kohteisiin. Kyseessä ei aina ole nostotekninen sovellus. Asiakkaamme arvostavat GIS-ketjusähkönostinten käyttövarmuutta ja pitkäikäisyyttä myös käyttölaitteina muissa materiaalinkäsittelyn sovelluksissa. 4 Puh info@tuotetekno.fi

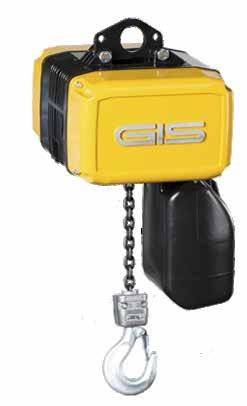

5 GIS GP- ja GCH-NOSTIMET kg GPM kg Maksimikuorma 320 kg (1-ketjuinen) Omapaino vain 14 kg Ohjausjännite 42 V 1-vaihemoottori: 1 nopeus 3-vaihemoottori: 2 nopeutta Profiloitu nostoketju Silmukkaripustus Säädettävä ylä-/alarajakytkin Ergonominen, hätä-seis-toiminnolla varustettu painikeohjain Suojausluokka IP65 Eristysluokka F (moottori) DC-jousipainejarru Liukukytkin erotettu vaihteistosta GP 250/ kg 3 vuoden takuu DC-jousipainejarru Liukukytkin erotettu vaihteistosta 3 vuoden takuu Vähintään 8-kertainen ketjuvarmuus (1-ketjuinen FEM 2m, ISO M5) Mangaanifosfatoitu profiiliteräsketju, pitkä käyttöikä ja parannetut huoltoominaisuudet Kestovoideltu vaihteisto Kulutusta kestävä DC-jousipainejarru Ei herkästi vikaantuvaa elektroniikkaa Vähintään käyttötuntia 40% kytkentäajalla, 240 kytkentää/h (FEM 2m, ISO M5) Kuivatoiminen liukukytkin Lämpötila-alue vakiona C GCH kg 2 vuoden takuu Suojaluokka IP 55 Ohjausjännite 42 V Säädettävä ylä-/alarajakytkin Liukukytkin ylikuormasuojalla Ergonominen, hätä-seis-toiminnolla varustettu painikeohjain Vähintään 5-kertainen varmuus Kulutusta kestävä DC-jousipainejarru Puh info@tuotetekno.fi 5

6 GIS GP ja GCH NOSTIMET Vakioversio Ketjusähkönostinten nostokyvyt: kg Vakiojännitteet: 3 x 400 V / 50 Hz 3 x 230 V / 50 Hz 1 x 115 V / 50 Hz 1 x 230 V / 50 Hz Ohjausjännite 42 V 1-vaihemoottori: 1 nopeus 3-vaihemoottori: 1 tai 2 nopeutta Suojausluokka IP65 tai IP55 Silmukkaripustus Vakionostokorkeus 3 m Vähintään 8-kertainen ketjuvarmuus (1-ketjuinen FEM 2m, ISO M5) Ohjauskaapelin pituus 1,8 m Ergonominen, hätä-seis toiminnolla varustettu painikeohjain Painikeohjain vedon poistolla Vaihteiston rajakatkaisija koukun ylä- ja ala-asentoon (3-vaihe) DC-jousipainejarru Säädettävä liukukytkin ylikuormasuojana Tarvikkeet ja lisälaitteet Suoraohjaus, erikoisohjaus Radio-ohjaus Tajuusmuuttaja Muut käyttöjännitteet tilauksesta Muut ohjausjännitteet tilauksesta Muut nopeudet tilauksesta Yhden käden ohjauskäyttö handy-ohjaimella Koukkuripustus Pakkolukittuva turvakoukku Kahdella hätä-seis lisäkoskettimella varustettu rajakytkin Ulkoinen rajakatkaisin/useampi rajakatkaisin Useiden ketjunostinten rinnakkaiskytkentä Käyttötietolaskuri Lukittavalla kontaktorilla ohjaus Lämpötilan valvonta moottorin ylikuumenemisen varalta Manuaalinen jarrun vapautus/tuplajarrurakenne Ylipaineventtiili / huohotin Ketjukotelo eri nostokorkeuksille (nostokorkeudet 200 m asti) Voitelu mataliin (-30 C) lämpötiloihin / elintarviketeollisuuteen Moottorin tropical-suojaus Löysän ketjun rajakatkaisija HYÖDYT ASIAKKAALLE Vakiomallimme tuottavat sopivan nostoratkaisun moniin käyttötarkoituksiin. Saatavana on laaja tarvikkeiden ja lisälaitteiden valikoima. Yhden käden käyttö, jossa kuormanohjaus tapahtuu suoraan kuljetettavan tavaran kohdalla on erityisen kätevä toistuvassa tavarankäsittelyssä. Näin kuorma voidaan kohdistaa nopeasti ja tarkasti vasemman tai oikean käden käytössä. Handy- malleissa (ketju- tai teleskooppimallissa) tämä tarvike voidaan asentaa jälkikäteen GIS-ketjusähkönostimeen. 6 Puh info@tuotetekno.fi

7 TARVIKKEET & LISÄLAITTEET Radio-ohjaus Vain 295 gramman painoinen erittäin tukeva kauko-ohjain on varustettu ladattavalla litium-ioniakulla ja sen suojausluokka on IP66. Vankkaan koteloon sijoitetun vastaanottimen suojausluokka on IP65. Vastaanottimessa on sertifioitu STOP-toiminto, ja se täyttää SIL3 Performance Level PL e:n vaatimukset. Taajuusmuunnin Ketjusähkönostinta, siirtovaunua tai koko nostolaitteistoa voidaan ohjata taajuusmuuntajalla. Pehmeäkäynnistys mahdollistaa kuorman tarkan ja tavaraa suojaavan siirtämisen ja minimoi heilunnan. Nosto- ja ajonopeudet ja rampit voidaan ohjelmoida käyttötarkoituksen mukaan. Käyttötietolaskuri Käyttötietolaskurin asentaminen antaa käyttäjälle lisää informaatiota ja sillä voidaan pidentää ketjusähkönostimen käyttöikää. Käyttötuntien ja kytkentäkertojen analysoinnilla mobiililla lukulaitteella tai PC:llä/kannettavalla voidaan määrittää optimaaliset huoltovälit. Rajakytkimet Vakiovarusteena olevalla rajakytkimellä (3-vaihe) voidaan säätää kuormakoukun ylempi ja alempi pääteasema yksinkertaisesti, tarkasti ja helposti. Lisävarusteena on saatavana kaksi ylimääräistä hätä-seis painiketta turvallisuuden lisäämiseksi. Lisäksi on saatavana pikapysäytys ja ulkoiset päätekytkimet suuriin nostokorkeuksiin. Turvakoukku Vakiokuormakoukussa jousimekanismi estää kuorman tahattoman irtoamisen kuormakoukusta. Turvakoukku pyörii 360 ympäri ja kääntyy 180. Koukun pidikkeen mekaaninen lukitus varmistaa kuljetettavan tavaran. Kuormakoukku sulkeutuu automaattisesti kuormitettaessa ja lukitus on avattava manuaalisesti. Lämpötilan valvonta Moottorin turvaamiseksi ylikuumenemista vastaan se on varustettu lämpötilan valvonnalla. Kun annettu maksimilämpötila saavutetaan lämpöelementti katkaisee virransaannin ja estää siten moottorin vaurioitumisen. Tästä on todella paljon hyötyä, kun nostokorkeudet ovat suuria tai käyttöaika pitkä. Puh

8 GPK/GCHK MATALARAKENTEISET Nostokyky max kg GIS ERIKOISNOSTIMET GIS-ketjusähkönostimet tarjoavat vakiomalleina ihanteellisen ratkaisun moniin nostoteknisiin käyttötarkoituksiin. Tehtävän monimutkaisuuden ja paikallisten olosuhteiden mukaan voi olla paikallaan käyttää GIS-erikoistuotteita. Kahden kuormakoukun synkroninen käyttö tai räjähdyssuojattu malli, ruostumaton malli tai esimerkiksi Handy-yhden käden ohjainkahva tarjoamme ratkaisut kaikkiin nostotekniikan vaatimuksiin asiakkaan toiveiden ja käyttötarkoituksen mukaan. Maksimoitu koukkukorkeus Helpposäätöinen liukukytkin Ei tarvita erikoistyökaluja tai elektronisia mittalaitteita Huoltovapaa levyjarrurakenne Ketjunohjain vaihdettavissa ilman nostimen purkamista Helppo muuttaa 1- tai 2-ketjurakenteeksi Ergonominen 2- tai 4-nappinen painikeohjain vedonpoistovaijerilla Hiljainen käyntiääni Vakiona 42V matalajänniteohjaus Vakiona portaattomasti säädettävät ylä- ja alarajakatkaisijat GPHT KETJU-HANDY Nostokyky max. 500 kg Handy-ketjumalli kuormien nopeaan ja tarkkaan asemointiin Sähköketjunostimen käyttö ja kuorman ohjaus yhdellä kädellä Ohjausyksikkö keinukytkimellä vasemman ja oikean käden käyttöön Koukun ääriasento säädettävissä vaihteiston rajakytkimellä Yhdistettävissä GISKB-kääntöpuominosturiin tai profiilinosturiin Lisävarusteena Handy-sarja asennettavaksi vakiomalliseen GIS-ketjusähkönostimeen Lisävarusteena taajuusmuuntaja Lisävarusteena asiakaskohtaiset laitteet kuormien käsittelyyn GPHT TELESKOOPPI-HANDY Nostokyky max. 250 kg Handy-teleskooppimalli kuormien nopeaan ja tarkkaan asemointiin Sähköketjunostimen käyttö ja samanaikaisesti tarkka kuorman ohjaus yhdellä kädellä Sopii erinomaisesti epäkeskeisiin kuormiin Ohjausyksikkö keinukytkimellä vasemman ja oikean käden käyttöön Koukun ääriasento säädettävissä vaihteiston rajakytkimellä Yhdistettävissä GISKB-nivelkääntöpuomiin tai profiilinosturiin Lisävarusteena taajuusmuuntaja Lisävarusteena asiakaskohtaiset laitteet kuormien käsittelyyn Lisävarusteena löysän ketjun pysäytys GPS SYNCHRO Nostokyky max. 2 x 2000 kg Rinnakkaiskäyttöinen ketjusähkönostin pitkien ja isojen kuormien kuljetukseen Kahden kuormaketjun tarkka rinnakkaiskäyttö ilman taakan pyörimistä 2 ketjusähkönostinta sähköisesti ja mekaanisesti yhdistettyinä Lämpötilan valvonnalla Koukun ääriasennot säädettävissä vaihteiston rajakytkimellä Kuormakoukkujen etäisyys 0,7 5,0 m Yhdistettävissä GISKB- profiilinosturiin tai siltanosturiin Lisävarusteena siirtovaunut Lisävarusteena taajuusmuuntaja Lisävarusteena asiakaskohtaiset räätälöinnit 8 Puh info@tuotetekno.fi

9 GP R RUOSTUMATON Nostokyky max kg Ketjusähkönostin korroosionkestävä Elintarviketeollisuus, lääketeollisuus, ke-mianteollisuus, vedenpuhdistamot, ulkokäyttö Kotelossa katodinen suojaus Ruostumaton nostoketju Ripustus korroosionkestävä Kaikki ketjun kanssa kontaktissa olevat osat (tarvikeosat, kuten ketjupyörä, kuormakoukku, ruuvit) ovat korroosionkestäviä Suojausluokka IP65 Erityisrasva elintarviketeollisuuteen Lisävarusteena ylipaineventtiili / huohotintulppa Lisävarusteena korroosionkestävä käsi- tai moottorikäyttöinen siirtovaunu GP D ja GP G ATEX Nostokyky max kg Ketjusähkönostin räjähdyssuojattuna ATEX-mallina Pölysuojattu malli GP D: Laiteryhmä II, laiteluokka 3 Vyöhyke 22 (D) Lämpötila = <130 C lämpötilanvalvonnalla Kaasusuojattu malli GP G: Laiteryhmä II, laiteluokka 3 Vyöhyke 2 (G), 22 (D) Lämpötilaluokka = T3 lämpötilanvalvonnalla toiminta keskeytyy paineen laskiessa Suojausluokka IP65 Lisävarusteena ATEX-suojatut moottorisiirtovaunut GP 1-vaihe 230 V Nostokyky max kg Ketjusähkönostin 1-vaihemallina Työpajakäyttöön, kun 3-vaihevirtaa ei ole, liikkuvaan käyttöön, ulkokäyttöön Vakiojännitteet: V / 50 Hz V / 50 Hz Nopeus 2, 4 tai 8 m/min. Pitkä käyttöaika (FEM 2m, ISO M5) enimmäiskuormalla Suojausluokka IP 65 Saatavana myös erityisjännitteillä: V / 60 Hz V / 60 Hz Lisävarusteena 1-vaihesiirtovaunu GP FU PORTAATON Nostokyky max kg Ketjusähkönostin taajuusmuuntajalla Käyttötarkoituksiin, joissa on suuri kytkentätiheys, sekä vuorotyöhön Nostonopeus max. 14 m/min. Pehmeäkäynnistys mahdollistaa kuorman tarkan ja tavaraa suojaavan sijoittamisen Kuorman heilumaton kuljetus ja tarkka asemointi yhdessä taajuusohjatun moottorisiirtovaunun kanssa Noston ja siirron nopeudet ja rampit voidaan ohjelmoida käyttötarkoituksen mukaisesti Suojausluokka IP65 Lisävarusteena moottorisiirtovaunu taajuusmuuntajalla Lisävarusteena radio-ohjaus LP NÄYTTÄMÖ (D8, D8+, C1) Nostokyky max kg Ketjusähkönostin viihdeteollisuuteen Pieni omapaino Paikalliskäyttöön tai liikkuvaan käyttöön Vakaa käyttö 3-portaisella vaihteistolla, jossa viistohammastus Paikalliskäyttöön tai kiipeävänä nostimena ilman muutostöitä Toinen jarru mahdollista myös jälkiasennuksena Suora- tai apuvirtaohjaus Suojausluokka IP65 ulkokäyttöön Katodinen suojaus takaa korroosionkeston ja hyvän mekaanisen suojan Mallit D8, D8 Plus ja C1 tai asiakkaan toiveen mukaan GP W TUULIVOIMALA Nostokyky max kg Ketjusähkönostin tuulivoimaloihin Nostonopeus max. 16 m / min. Nostokorkeus max. 200 m Lämpötilan valvonta, joka pysäyttää moottorin sen ylikuumentuessa Siirtyy automaattisesti suuresta pieneen nos-tonopeuteen juuri ennen noston päättymistä vaihteiston rajakytkimen avulla Ulkoiset päätekytkimet koukun ääriasennoille Erikoisketju nuorrutusterästä Kuormakoukussa suojakupu Lisävarusteena käsi- tai moottorikäyttöinen siirtovaunu Lisävarusteena ketjukotelo Puh info@tuotetekno.fi 9

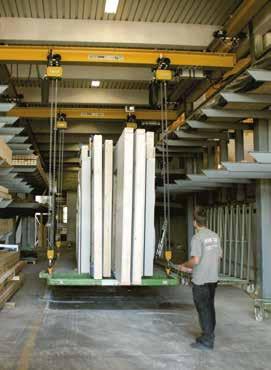

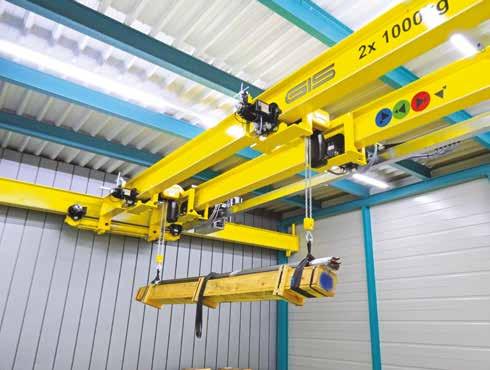

10 GIS KÄSI- JA MOOTTORI- SIIRTOVAUNUT kg GIS-siirtovaunut ovat rakenteeltaan yksinkertaisia ja mahdollistavat jopa kg kuormien siirtämisen kevyesti ajoradoilla. Nostolaitteena toimii ketjusähkönostin. Ajoliike tapahtuu manuaalisesti tai sähköisesti kuorman ja paikallisten olosuhteiden mukaan. Vakiovarusteena on integroitu putoamis- ja kippaamissuoja, joka maksimoi turvallisuuden. Asiakkaamme käyttävät GIS-siirtovaunuja usein riippuvarakenteisten siltanosturien päätytelien komponentteina niiden hyvien ajo-ominaisuuksien ja pitkäikäisyyden ansiosta. GHF 500 K Nostokyky max. 500 kg Käsikäyttöinen siirtovaunu teräspalkeille Käsi- tai sähkökäyttöisen ketjusähkönostimen manuaalinen siirto Lasikuituvahvisteisesta muovista valmistetut pyörät Liikkuu erittäin kevyesti Tasainen liikuteltavuus Alumiinipainevaluisissa sivulevyissä putoamis- ja kippaamissuoja Omapaino vain 2,5 kg Sinkitty akseli Laipan leveys mm Kääntösäde min mm HYÖDYT ASIAKKAALLE GIS-moottorisiirtovaunuissa on yksi tai kaksi nopeutta, max. 20 m/min. Siirtovaunut voidaan varustaa tajuusmuuntajilla kuorman heilumatonta siirtoa ja tarkkaa asemointia varten. Moottorisiirtovaunuja käytetään siirtovaunun painikeohjaimella, erillisohjauksella tai radioohjauksella kulloisenkin käyttötarkoituksen mukaan. 10 Puh info@tuotetekno.fi

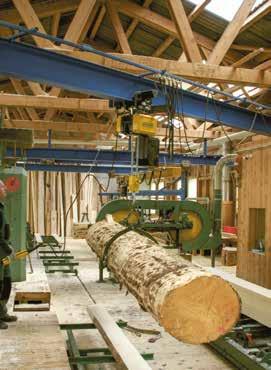

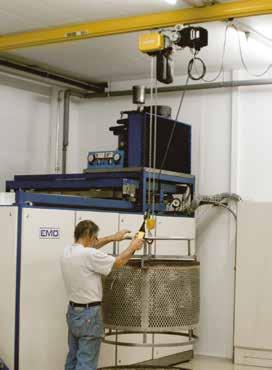

11 KÄSISIIRTOVAUNUT EHF Nostokyky kg Käsikäyttöinen siirtovaunu teräspalkeille Käsi- tai sähkökäyttöisen ketjusähkönostimen manuaalinen siirto Kuulalaakeroidut koneistetut valurautapyörät Harmaavalurautaisissa sivulevyissä putoamis- ja kippaamissuoja EHF 50/150, 1 akseli EHF 300/500, 2 akselia Sinkitty akseli Laipan leveydet mm Tarvikkeet ja lisälaitteet siirtovaunuihin s. 6-7 mukaan MOOTTORISIIRTOVAUNUT EMFE Nostokyky kg Moottorisiirtovaunut teräspalkeille Pitkä käyttöikä ja vähäinen kuluminen Nopeudet 12, 12/4 tai 20/6 m/min. Harmaavalurautaisissa sivulevyissä putoamis- ja kippaussuoja EMFE 50/150, 1 akseli EMFE 300/500, 2 akselia EMFE 500, 2 moottoria Sinkitty akseli Säädettävissä mm laipanleveyksille Suojausluokka IP55 Tarvikkeet ja lisälaitteet s. 6 7 mukaan EMFE FU Nostokyky max kg Moottorisiirtovaunut taajuusmuuntajalla teräspalkeille Pitkä käyttöikä ja vähäinen kuluminen Nopeus 2 20 m/min Kuorman heilumaton kuljetus ja tarkka asemointi Pehmeäkäynnistys vaativaan käyttöön 2 ajonopeutta ohjelmoitavissa: liikkeellelähtöön/asemointiin ja ajoon Peruserittelyt kuten EMFE Tarvikkeet ja lisälaitteet s. 6 7 mukaan GIS -moottorisiirtovaunut myös ATEX-räjähdyssuojatuille alueille. Puh info@tuotetekno.fi 11

12 RED ROOSTER paineilmanostimet 0, t Red Rooster valmistaa kattavan valikoiman paineilmanostimia ja paineilmasiirtovaunuja 125 kg kuormista 100 tonniin. Tehosta riippumatta kaikki mallit ovat pieniä kooltaan ja niissä on hyvinkin matala rakennekorkeus. Red Rooster nostimia käytetään laajalti sekä maalla että merellä kaikkialla maailmassa. Tyypillisimmät käyttöalueet ovat meri-, laivanrakennus-, kemian-, petrokemian-, elintarvike-, maali- ja paperinvalmistusteollisuudessa, missä suorituksen luotettavuus ja käyttöturvallisuus ovat tärkeitä. Vakiovarustus Portaattomasti säädettävä nopeus Pehmeä liikkeellelähtö ja pysäytys Hiljainen käyntiääni (max. 83 dba 1 m päässä) Vakiona koukkuripustus, voidaan varustaa myös käsi- tai paineilmasiirtovaunulla Vakiona ylä/alarajakatkaisijat Ketjupussi tai -kotelo DIN mukainen nostoketju Lisävarusteena ylikuormasuoja Sisäänrakennettu äänenvaimennin Kipinäsuojattu moottori Erikoisvarusteita ATEX- räjähdyssuojatut mallit -20 o C alhaiseen lämpötilaan Vinovetoon sallittu 20 o -kulmassa Marine -varustelulla (C5 pintakäsittely) Radio-ohjaus (sähkö pneumaattinen), normaaleille tai ATEX-alueelle Erikoismatalat mallit GOST/EAC Venäjän sertifikaatilla varustettuna Lloyds, DNV, BV jne luokituslaitos sertifikaatti Paineilmasyöttö varustukset ajoradoille Asiakaskohteiset erikoisrakenteet Paineilmanostimet ja siirtovaunut myös ATEX-räjähdyssuojatuille alueille. Handy-kahva ohjauksella Paineilmasiirtovaunut Matalarakenteiset paineilmanostimet Paineilmanostimet raskaille kuormille kg kg kg kg 12 Puh info@tuotetekno.fi

13 GIS Alipainetarraimet kg Alipainetoimiset, ergonomiset GIS-alipainetarraimet helpottavat esimerkiksi puu-, lasi-, metalli- ja muovimateriaalien käsittelyä. Meiltä saat kokonaiset ratkaisut nostureineen, nostimineen sekä nostoapulaitteineen. SCHMALTZ Alipainenostimet kg Säkkien, laatikoiden, tynnyreiden, paalien ja levykappaleiden käsittelyyn Alipaine sekä pitää että nostaa/ laskee taakan Tarrainta voidaan kääntään 360 astetta Tarrainyksikköä, siirtomekanismia ja käyttökahvaa voidaan räätälöidä asiakaskohtaisesti. Seuraavat ominaisuudet ovat vakiona: tarraimen pikalukitus, käsikallistus, äänenvaimentimen suojus. GHG/GHGE Jopa 320 kg kuormille ja tarvittaessa yli Ilmatiiveille kappaleille: metalli, muovi, lasi, kivi... Ohjainjärjestelmä kokonaisen nosturin operointiin suoraan alipainetarraimesta Kevyt ja matalarakenteinen, edullinen hankintahinta Räätälöitävissä asiakkaan tarpeeseen Täysin EN euronormin mukainen GN/GNK Jopa 500 kg kuormille ja tarvittaessa yli Lähes ilmatiiveille kappaleille: puu, betoni, tekstiili, juusto... Ohjainjärjestelmä kokonaisen nosturin operointiin suoraan alipainetarraimesta Räätälöitävissä asiakkaan tarpeeseen Tarvittaessa kappaleen käännöllä ja hyllyvarastoinnin mahdollistavana mallina Täysin EN euronormin mukainen GH/GHK Jopa 1000 kg kuormille ja tarvittaessa yli Tarvittaessa kappaleen käännöllä Ilmatiiveille kappaleille: metalli, muovi, lasi, kivi... Ohjainjärjestelmä kokonaisen nosturin operointiin suoraan alipainetarraimesta Kevyt ja matalarakenteinen Räätälöitävissä asiakkaan tarpeeseen Ilmatiiviit kappaleet Lasi, metalli, muovi, kivi Kuorma Alipaine Kääntölaite Tyyppi 30 kg ei ei GVH 160/ kg ei ei GVH 160/ kg ei ei GVH 200/ kg ei ei GH or GHG 320 kg kyllä GHK 320 kg kyllä ei GHGE 500 kg ei ei GH 500 kg kyllä GHK 1000 kg ei ei GH > 1000 kg kyselyn mukaan Ilmaa läpäisevät kappaleet Puu, kuitulevyt, muovi, betoni Kuorma Alipaine Kääntölaite Tyyppi 30 kg ei ei GVH 160/ kg ei ei GVH 160/ kg ei ei GVH 200/ kg ei ei GH 500 kg kyllä GHK > 500 kg kyselyn mukaan Puh

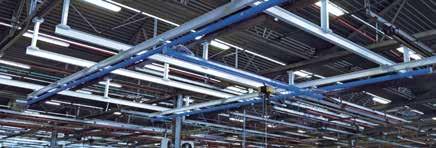

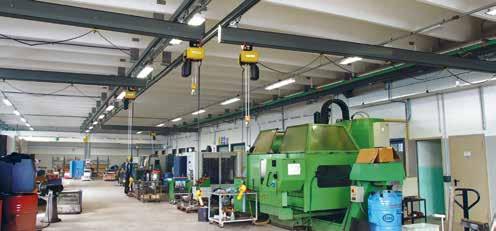

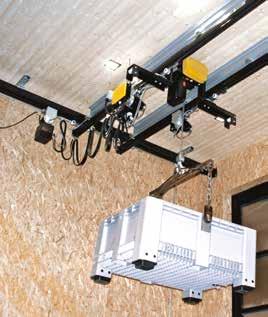

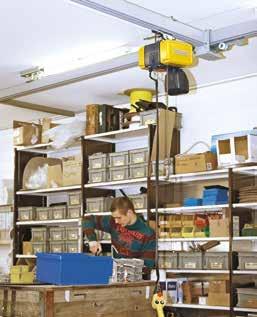

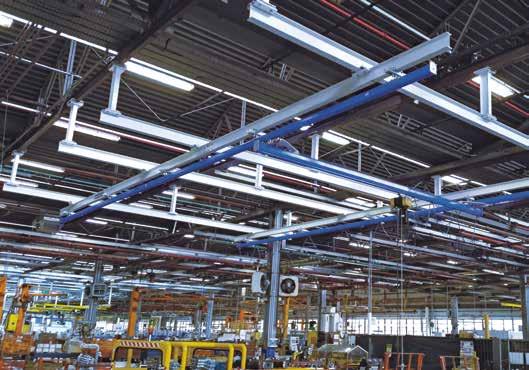

14 GIS KB-profiilijärjestelmä kg Patentoitu putkiprofiili antaa uutta vauhtia nosturijärjestelmiin. GIS profiilinosturijärjestelmä on hyvä vaihtoehto muototeräsnostureille. GIS KB järjestelmä perustuu patentoituun putkiprofiiliin, jonka kokoonpanotekniikka sopii sekä nivelripustukseen että kiinteään asennukseen. GIS KB järjestelmä tarjoaa lukuisia etuja Nopea asennus ja käyttöönotto Kaikki osat pulttiliitoksin, ei tarvita tulityölupia tai hitsauslaitteita Vaunut liikkuvat kevyesti ja hiljaisesti nailonpinnoitettujen pyörien ansiosta Miellyttävät käyttöominaisuudet, esimerkilliset lujuusominaisuudet ja kevyet rakenteen Mahdollistaa hyvinkin matalat rakennekorkeudet ja nostokorkeuden maksimoinnin Korkea laatu ja turvanormit Taattu varaosien saanti vuosiksi eteenpäin GIS KB profiilijärjestelmä 4 profiilikokoa KB I KB IV Max. kuorma 2000 kg KB I ja II max. pituus 8 m KB III ja IV max. pituus 12 m Kaikki osat ruuvikiinnitteisiä; hitsausta ei tarvita Käsi- tai moottorivaunusiirto / portaaton nopeus Useita eri riipustusvaihtoehtoja Vaunujen ja pyörästöjen pehmeä liikkuminen varmistettu synteettisillä rullilla Virransyöttö lattakaapelilla, erillisellä C-kiskolla tai laahausvirtakiskolla Saatavana myös galvanoituna HYÖDYT ASIAKKAALLE GIS KB-kevytnosturijärjestelmä ja GIS KB-kääntöpuominosturit tarjoavat optimaalisen ratkaisun pienehköjen kuormien nopeaan ja turvalliseen kuljetukseen. Teräksisillä tai alumiinisilla onttoprofiileilla varustetuilla GIS KB-nosturijärjestelmillä on etunaan pienempi omapaino verrattuna perinteisiin teräspalkkeihin. Lisäksi kulutuspinnat on paremmin suojattu pölyltä. Siten siirtovaunujen muovipyörät säilyttävät vakaat pyörimisominaisuutensa, kuluvat vähemmän ja kestävät siten kauemmin. 14 Puh info@tuotetekno.fi

15 GIS KB-PROFIILI- SOOLORADAT kg 1-kiskojärjestelmä voidaaan reitittää jouhevasti käyttämällä kaarteita ja vaihteita. Virransyöttö saadaan profiilin, rinnakkaisen C-kiskon tai laahausvirtakiskon kautta. Nostinvaunun siirto käsin tai sähköisesti. Profiilisen sooloradan etuja ovat helppo asennettavuus, kevyt rakenne, hiljaisuus ja käytön helppous. Myös joissain kohteissa normaalin I-palkkisen radan laipoille kerääntyvän pölyn ja lian tuomat ongelmat eivät koske tätä nosturityyppiä kun kulkupinnat ovat profiiliputken sisällä. 1-PALKKINEN PROFIILI- SILTANOSTURI kg Yksipalkkista siltanosturia voidaan käyttää taakkojen siirtoon ergonomisesti ja luotettavasti. Pidemmät jännevälit tai raskaammat taakat vaativat vahvemman profiilin. Etuja järjestelmässä ovat niin kevyt käytettävyys kuin parhaimmillaan koko huoneen kattava toimita-alue. GIS KB 2-PALKKINEN SILTANOSTURI kg Kaksipalkkinen nosturi sopii pienen kokonaiskorkeutensa ansiosta erityisesti mataliin tiloihin. Kaikissa malleissa siirtojärjestelmät ja pyörästöt mahdollistavat tavaroiden vaivattoman ja käytännössä lähes äänettömän kuljettamisen jättäen lattian kokonaan vapaaksi. Saatavana myös omilla jalkarakenteilla jolloin asennus suoraan lattialla. Profiilista valmistettu soolorata on erinomainen ratkaisu kun nostettavaa kappaletta kuljetetaan yhtä tiettyä reittiä. Profiiliradassa voi olla niin kaarteita kuin vaihteita joista kulkureitti voi haarautua eri suuntiin. Puh

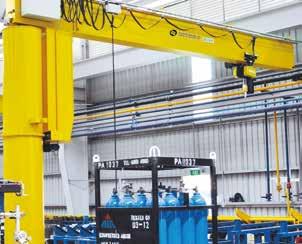

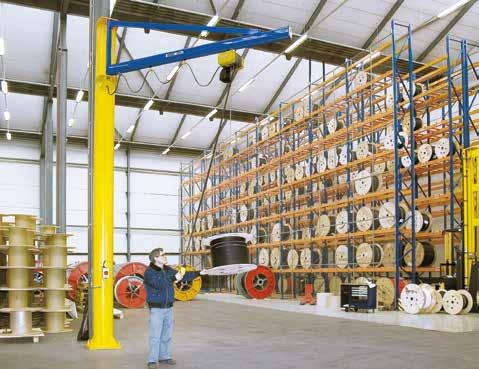

16 TEKNO -kääntöpuominosturit kg Tuotetekno pylväs- ja seinäkääntönosturit tarjoavat helpon ja taloudellisen ratkaisun ergonomiseen materiaalin käsittelyyn. Riippuen kuormituksesta ja työskentelysäteestä sekä siirtotavasta on käytettävissä alumiinitai teräsprofiiliset puomit. Mitoitamme puomikääntönosturit yhdessä tilaajan kanssa työpisteeseen sopivaksi. Noudatamme viimeisimpiä EU konedirektiivin DIN säännöksiä. HYÖDYT ASIAKKAALLE Tekno- puomikääntönosturit ovat vakiona 270 o kääntökulmalla. Ja nivelpuomit jopa 330 o käännöllä. Alle 500 kg kuormilla ylätuettu ALU -profiilinen kääntöpuomi on erittäin kevytliikkeinen ratkaisu. Suuremmille kuormille suosittelemme kustannustehokkaampia teräsprofiilisia GIS KB tai IPE -puomeja. 16 Puh info@tuotetekno.fi

17 YLÄTUETTU SEINÄ- KÄÄNTÖNOSTURI kg Kuormille kg vakio kokoonpanolla Puomin materiaali teräksinen nosturiprofiili Kääntökulma 180 astetta Puominkääntö käsin Nostinvaunun siirto käsin Lattakaapelivirtasyöttö profiilissa tai erillisellä c-kiskolla Kiinnitys seinään tai pilariin ALATUETTU SEINÄKÄÄNTÖNOSTURI Kuormille kg vakio kokoonpanolla, erikoisratkaisut jopa kg kuormiin saakka Puomin materiaali teräs I-palkki Kääntökulma 180 astetta Puominkääntö käsin tai moottoroituna Nostinvaunun siirto käsin tai moottorisiirrolla Lattakaapelivirtasyöttö erillisellä c-kiskolla, mahdollista varustaa painikeohjain omalle kiskolleen erikseen tilattuna Kiinnitys seinään tai pilariin NIVELSEINÄKÄÄNTÖ- NOSTURI max. 250 kg Kuormille kg Puomin materiaali teräksinen kotelopalkki Kääntökulma astetta tai ympäripyörivä erikoisrakenne Puominkääntö käsin Pyörökaapelivirtasyöttö puomissa Kiinnitys pylvääseen tai seinään YLÄTUETTU PYLVÄS- KÄÄNTÖNOSTURI Kuormille kg Puomin materiaali teräksinen nosturiprofiili Kääntökulma 270 astetta rajoittamattomana Puomin kääntö käsin Nostinvaunun siirto käsin tai moottorisiirrolla Lattakaapelivirtasyöttö joko profiilissa kulkevana tai erillisellä c-kiskolla Kiinnitys lattiaan Lisätuenta pylvään yläpäästä mahdollinen ALATUETTU PYLVÄSKÄÄNTÖNOSTURI Kuormille kg vakio kokoonpanolla, erikoisratkaisut jopa kg kuormiin saakka Puomin materiaali teräs I-palkki Kääntökulma 270 tai 360 astetta ympäripyörivänä Puominkääntö käsin tai moottoroituna Nostinvaunun siirto käsin tai moottorisiirrolla Lattakaapelivirtasyöttö erillisellä c-kiskolla, mahdollista varustaa painikeohjain omalle kiskolleen erikseen tilattuna Kiinnitys lattiaan Lisätuenta pylvään yläpäästä mahdollinen vakiorakenteisilla pylväskääntönostureilla NIVELPYLVÄSKÄÄNTÖ- NOSTURI max. 250 kg Kuormille kg Puomin materiaali teräksinen kotelopalkki Kääntökulma astetta tai ympäripyörivä erikoisrakenne Puominkääntö käsin Pyörökaapelivirtasyöttö puomissa Pylvään kiinnitys lattiaan Puh info@tuotetekno.fi 17

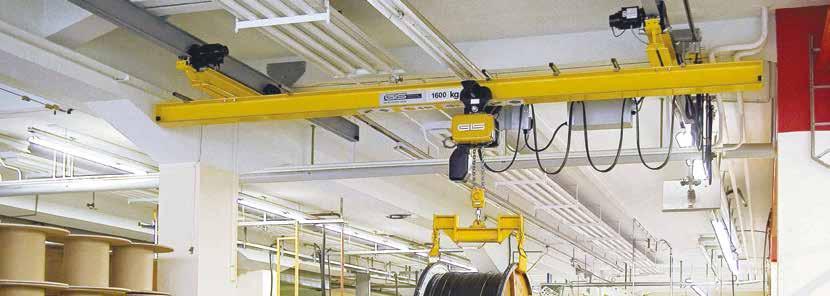

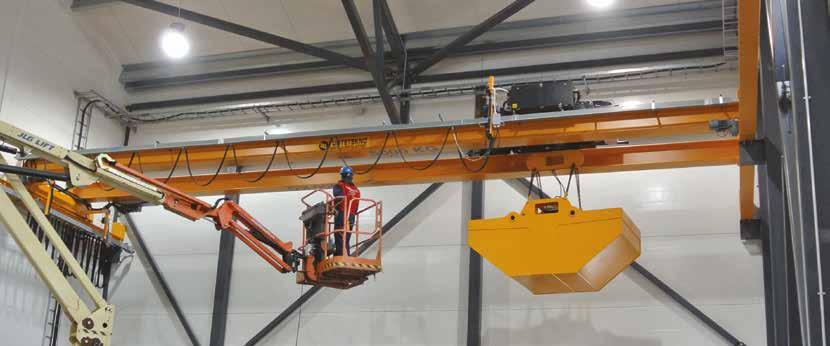

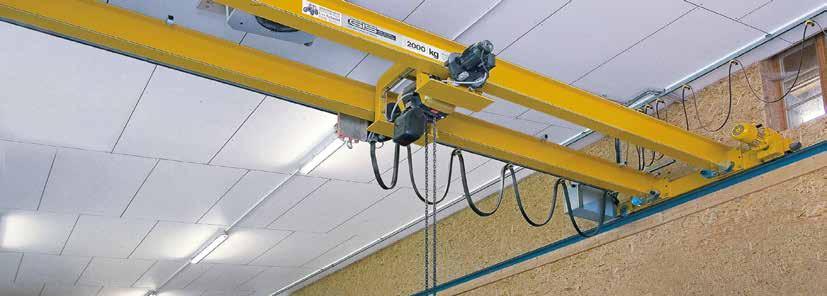

18 TEKNO-Siltanosturit kg Mitoitamme ja valmistamme siltanosturit ja ajoradat asiakkaan erityistoivomukset huomioiden ja noudattaen EN-standardeja ja työturvallisuuden asettamia vaatimuksia. TEKNO-siltanosturit ovat kestäviä, ergonomisia ja turvallisia. Nosto- ja siirtokoneistoina käytämme ensisijaisesti GIS-nosturikomponentteja. Vakiorakenteet Nostokyky kg Nostimena GIS-ketjusähkönostin Vakio I tai H-teräsprofiili pääkannattajana Värisävy RAL 1007 keltainen epoxymaalaus 1- tai 2-palkkiset pääkannattajat Mitoituksessa optimoitu mahdollisimman matala rakennekorkeus Sisäkäyttöön, lämpötila-alueelle C Keskitetty 42 V kontaktoriohjaus Varustettu vakiona Radio-ohjaimella Nostokorkeudet jopa 90 m asti Nosturiradan ohjauskisko 50 x 30 mm Virtasyöttönä energiansiirtoketju ( ei roikkuvia kaapeleita) Erikoisrakenteet ja -varusteet Paineilma- tai muu erikoisnostin Köysinostin Erikoispintakäsittely (tilaajan värisävyt, C3...C5-rasitusluokat) Kuumasinkityt rakenteet Ulkokäyttöön Marine-varustelu ATEX-alueille Mataliin lämpötiloihin C Useampi nosturi samalla ajoradalla Pääkannattajan uloke (riippuvarakenteisissa nostureissa) Teleskooppirakenteet Erikoismitoilla olevat nosturin ohjauskiskot C-kisko/lattakaapeli tai laahausvirtakiskosto virtasyöttönä Perinteinen riippupainike varaohjaimena pistokeliitännällä Led-työvalo siltapalkissa 18 Puh info@tuotetekno.fi

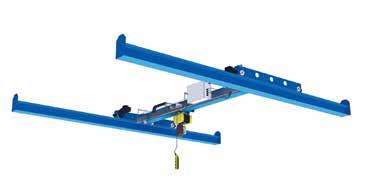

19 Päälläkulkevat siltanosturit kg Ajoradan päällä kulkevat siltanosturit 1- tai 2-palkkirakenteena Vakio I- tai H-teräsprofiilista Radio-ohjattuna tai perinteisellä riippuohjaimella Ajoratapalkit tyypillisesti seinäkonsoleiden päällä Ajoradan päällä 30 x 50 mm ohjauskisko Myös ns. omin jaloin rakenteena lattiapilareilla Virransyöttö siltapalkissa energiansiirtoketjulla tai lattakaapelilla Virransyöttö ajoradan suunnassa laahausvirtakiskolla tai lattakaapelilla Erittäin pehmeä liikkeinen Radan suuntainen siirto varustettu taajuusmuuttajaohjauksella Radan suuntaiselle liikkeelle hidastusrajakatkaisijat ääriasennoissa Ohjausjärjestelmä keskitetty ohjauskeskukseen, vakiona 42 V/50 Hz Riippuvarakenteiset siltanosturit kg Ajoradan alapuolella kulkevat siltanosturit 1- tai 2-palkkirakenteena Vakio I- tai H-teräsprofiilista Mahdollisuus myös siltapalkin ulokkeelle (ajoradan alapuolelta) Radio-ohjattuna tai perinteisellä riippuohjaimella Ajoratapalkit tyypillisesti kattotuolien alapinnassa tai seinäkonsoleissa Ajoratapalkit I- tai H-teräsprofiilista Myös mahdollista valmistaa ns. omin jaloin rakenteena lattiapilareilla Virransyöttö siltapalkissa energiansiirtoketjulla tai lattakaapelilla Virransyöttö ajoradan suunnassa laahausvirtakiskolla tai lattakaapelilla Erittäin pehmeä liikkeinen Radan suuntainen siirto varustettu vakiona taajuusmuuttajaohjauksella Myös 1-nopeus ja 2-nopeus vaihtoehdot kaikille siirtoliikkeille Radan suuntaiselle liikkeelle hidastusrajakatkaisijat ääriasennoissa Ohjausjärjestelmä keskitetty ohjauskeskukseen, vakiona 42 V/50 Hz Erikoisvarusteita ja rakenteita Kuumasinkitys teräsrakenteille RST- tai AISI rakenteet Korroosiokestävät rakenteet (elintarviketeollisuus) C4 ja C5-rasitusluokan pintakäsittelyt Värisävyt tilaajan toiveiden mukaan Äänieristetyt rakenteet Teleskooppi- ja ulokeratkaisut Erikoismatalat rakenteet ATEX-alueiden nosturit Useampi nosturi samalla ajoradalla / tandem-ohjaus radio-ohjauksella Törmäyksenesto rajakatkaisijat Erikois käyttö- ja ohjausjännitteet Puh info@tuotetekno.fi 19

20 MUOTOTERÄKSISET SOOLORADAT kg Muototeräksiset sooloradat ovat erinomainen ratkaisu kun nostettavaa kappaletta kuljetetaan yhtä tiettyä reittiä. Verrattuna kevytnosturiratoihin voidaan muototeräsradassa käyttää vapaammin erityyppisiä siirtovaunuja sekä suurempia tukivälejä. Muototeräksestä valmistetun sooloradan etuja ovat vankka rakenne sekä laaja yhteensopivuus erityyppisten siirtovaunujen kanssa. Soolorata voidaan tukea asiakkaan tarpeiden mukaan kattoon tai kattorakenteisiin, hallin tukirakenteisiin (I-/H-/RHS-palkit ja putket) sekä toteuttaa lattialla seisovana omin tukijaloin. Lattialla seisovalla radalla voidaan helposti toteuttaa esimerkiksi suursäkin nosto ja näin raaka-aineen syöttö yksittäiselle prosessilaitteelle kuten sekoittimelle tai puristimelle. Perinteinen yksikiskorata Käsi- tai moottorisiirtovaunulla Kuormitettavuus max kg Ratapalkkina vakio I- tai H-palkki Radan ripustus ja tuenta katosta, seinästä tai jalkatolpilla Myös omin jaloin seisovana rakenteena Uloke radan päässä mahdollista Nostimen ja vaunun ohjaus painike- tai Radio-ohjaimella 1- tai 2-nopeuksinen tai portaaton vaunun siirto Virtasyöttönä c-kisko/lattakaapeli, laahausvirta- tai energiansiirtoketju Kaarreradat Käsi- tai moottorisiirtovaunulla Kuormitettavuus max kg Ratapalkkina vakio I- tai H-palkki Kaarresäteet min mm Kaarteet: (esim. 90 astetta) mitoitus tapauskohtaisesti Ripustus katosta, seinästä tai jalkatolpilla Myös omin jaloin seisovana rakenteena Uloke radan päässä mahdollista Nostimen ja vaunun ohjaus painike- tai Radio-ohjaimella Virtasyöttönä c-kisko/lattakaapeli, laahausvirtakisko tai kaapelivaunut ratapalkissa Teleskooppi rakenteet Erikoisrakenteinen vastapainorullavaunu Kuormitettavuus max kg Suunnitellaan aina tapauskohtaisesti Ratapalkkina vakio I- tai H-palkki Radan ripustus ja tuenta katosta, seinästä tai jalkatolpilla Nostimen ja vaunun ohjaus painike- tai Radio-ohjaimella 1- tai 2-nopeuksinen tai portaaton vaunun siirto Virtasyöttönä c-kisko/lattakaapeli tai kaapelivaunut ratapalkissa 20 Puh

21 PUKKI- ja puolipukkinosturit sekä konsolinosturit kg Pukkinosturi on ideaalinen ratkaisu paikkaan johon ei voida joko rakenteellisista tai käytännön syistä sijoittaa pylväskääntönosturia tai siltanosturia. Pukkinosturi pyörillä varustettuna on hyvä ratkaisu tiloihin joissa esimerkiksi hallin rakenteet rajoittaisivat siltanosturin käyttöaluetta. Sama nosturi voi palvella myös kahta hallia jolloin ei tarvita omaa siltanosturia kumpaankin halliin. Pukkinosturit ovat tyypillisesti helposti siirrettäviä ja purettavia. Ne voidaan varustaa neljällä ohjaavalla, ympäripyörivällä ja/tai lukittavalla pyörällä. Pukkinosturi voidaan varustella sähkönostimelle lisäämällä siltapalkin c-kisko virtavarusteet ja kolmivaihepistoke virransyötölle. Pukki- ja puolipukkinosturit Asiakaskohtaiset ratarakenteet Kuormitettavuus max kg Teräs- tai alumiinirakenteisena Virransyöttö kaapelilla tai kaapelirummun avulla Nostimen ja vaunun ohjaus painike- tai Radio-ohjaimella 1- tai 2-nopeuksiset tai portaattomat siirtoliikkeet Virtasyöttönä c-kisko/lattakaapeli, laahausvirtakisko tai kaapelivaunut ratapalkissa Useampi nostin mahdollista samalla pääkannattajalla Useampi nosturi mahdollista samalla ajoradalla Törmäyksenesto valokennolla ja/tai rajakatkaisijoilla Konsolinosturit seinäkiskoilla Vapauttaa lattiapinnan nosturirakenteilta Kuormitettavuus max kg Suurin ulottuvuus 12 m (max kg kuormilla) Vakiona teräsrakenteinen Vakiona moottorisiirtoinen Nostimen ja vaunun ohjaus painike- tai Radio-ohjaimella 1- tai 2-nopeuksiset tai portaattomat siirtoliikkeet Virtasyöttönä c-kisko/lattakaapeli tai laahausvirtakiskosto ajoradan suunnassa Useampi nostin mahdollista samalla pääkannattajalla Useampi nosturi mahdollista samalla ajoradalla Törmäyksenesto valokennolla ja/tai rajakatkaisijoilla Puh info@tuotetekno.fi 21

22 ALUMIINIPUKKINOSTURIT kg Alumiinipukkinosturit ovat hyvä valinta tilapäisiin huolto ja asennustöihin. Ne ovat nopeita ottaa käyttöön, keveitä kuljettaa ja helppo varastoida. Vakiomalleja on kolme eri tyyppiä ja kaikista löytyy lisäksi kolme kokoluokkaa: Mini, Stanrdard ja Maxi. Tarjoamme laajan valikoiman alumiinipukkinostureita kg kuormille ja jopa 5,8 m korkeuteen asti. Vakiokokojen lisäksi tarjoamme myös räätälöityinä max kg ja jopa 5000 kg malleja. Siltapalkkien pituudet mm. AluP FOLDED max kg AluP-10, AluP-20, AluP-30 Nopea käyttöinen Voidaan asentaa kahteen tasoon eri korkeuksille Mini: leveys 1200 mm, korkeus mm Standard: leveys 1710 mm, korkeus mm Maxi: leveys 2290 mm, korkeus mm AluP MOVEABLE max kg AluP-140, AluP-50, AluP-60 Voidaan siirtää kuormitettuna Voidaan asentaa kahteen tasoon eri korkeuksille Mini: leveys 1250 mm, korkeus mm Standard: leveys 1700 mm, korkeus mm Maxi: leveys 2000 mm, korkeus mm AluP portilliset max kg AluP-140, AluP-50, AluP-160 Kuorman nosto myös kuilusta tai aukosta Kohteisiin joissa kuorma on siirrettävä tukipisteen kohdalle tai kohde on nostettava kuilusta tai aukosta Mini: leveys 1260/1860 mm, korkeus mm Standard: leveys 1260/1860 mm, korkeus mm Maxi: leveys 1260/1860 mm, korkeus mm 22 Puh info@tuotetekno.fi

23 LISÄVARUSTEET JA ERIKOISMALLIT AluP-100 yhdistämispaketti Kahden nosturin yhdistämiseen Tuplaa kuormituksen (3000 kg) Sisältää yhdistämisosat sekä 4-pyöräisen siirtovaunun AluP-110 siirtopyöräpaketti Kokoontaitettavalle Foldable -mallille Mahdollistaa siirtämisen kuormittamattomana Pyörät jousikuormitetut, pukki painuu maata vasten kuormitettaessa AluP-120 siirtovaunu Voit siirtää kerralla koko nosturin työmaalle ja sieltä pois Pitää osat järjestyksessä AluP-130 seinäkiinnike Muuntaa pukkinosturin työpistekohtaiseksi puolipukiksi yhdellä lisäosalla Porta-Gantry mallit kg Kokoontaittuva rakenne; nopea pystytys yhden miehen voimin EN 795 luokka B hyväksytty jopa 3 henkilön putoamissuojaukseen ATEX alue 2 standardina, alue 1 saatavana optiona Rakenteet anodisoituina; hyvä korroosion kesto, helppo puhdistaa Ympäristöihin missä vaaditaan hygieenisyyttä Katso esittelyvideo Lisätiedot myynnistämme sekä Puh info@tuotetekno.fi 23

24 VIRRANSYÖTTÖLAITTEET Tärkeä osa sähkövarustelua on oikein toteutettu virransyöttö. Tarjoamme yhden tai useamman nostimen / vaihdemoottorin virransyöttöihin kaapelivaunu-, c-kisko-, laahausvirtakisko- tai energiansiirtoketju vaihtoehtoja. Maahantuomme ja varastoimme IGA:n virransyöttölaitteita. ENERGIANSIIRTOKETJU Useille syöttökaapeleille Tilaa säästävä rakenne; ei roikkuvia kaapeleita Mahdollistaa tehokkaan liikealueen hyödyntämisen Yksinkertainen tapa järjestää useamman kaapelin yhteissyöttö Sähkö- ja paineilma syötöille Erittäin käytönnöllinen alipaine- tai paineilmanostimille Myös ATEX -versiona KAAPELIVAUNUSYÖTTÖ Edullinen Kaapelivaunut GIS KB -profiilin sisältä tai IPE / HEA -palkissa Sopii likaisiin ja kosteisiin ympäristöihin Kilpailukykyinen vaihtoehto yksikiskoajoradoille Sopii ulkokäyttöön Myös paineilmaletku syötöille Erilaisille IPE / HEA -palkeille Myös ATEX versiona Sopii kaarreradoille C-KISKOSYÖTTÖ Perinteinen Oma erillinen sinkitty c-profiilikisko Monia eri vaunutyyppejä latta- ja pyörökaapeleille Myös paineilmaletkuille Helppo asentaa Myös ulkokäyttöön Vakiokaarteita saatavana Myös ATEX versiona Suositellaan max. 50m radoille LAAHAUSVIRTASYÖTTÖ Monipuolinen Tilaa säästävä vaihtoehto; ei roikkuvia kaapeleita Sopii hyvin nosturiratojen virtasyöttöihin Erittäin hyvä vaihtoehto kun samalla radalla useampi nostin tai nosturi Vakiona IP 23 suojaus Optiona IP 54 suojaus Virransyöttömahdollisuus päästä- tai keskeltä rataa 40A, 60A, 80A, A vaihtoehdot saatavilla Myös kaarreradoille 4-johtiminen vakiona Optiona useampi johtiminen Rajoittamaton ratapituus 24 Puh info@tuotetekno.fi

25 OHJAUSLAITTEET Valmistamme kaikkiin toimittamiimme nostureihin ja vinttureihin ohjausjärjestelmät asiakaskohtaisesti suunniteltuna. Normaalit kontaktorikeskukset Portaattomille nopeuksille tajuusmuuttajakeskukset Ruostumattomat ja haponkestävät keskuskaapit Räjähdyssuojatut keskukset Ex-alueille Nostimien ja nostureiden yhteisohjauskeskukset nostinryhmille Suunnittelu Testaus Asennus Modernisointi Maahantuomme ja varastoimme Telecrane, Giovenzana ja T.E.R tuotteita. RADIO-OHJAIMET Telecrane, Tiger, Jay Useita mallivaihtoehtoja Painike ja joystick versiot Käyttöjännitteet VDC / VAC vakiona Suojaluokka IP 65 Kantama 100m Käyttö lämpötila-alue ( C) Paristot 2AA tai akkumalliset Ohjelmoitavissa Hyvä huoltovalmius Myös ATEX -versiot PAINIKEOHJAIMET Giovenzana, T.E.R Päävirtaohjatut Apuvirtaohjatut 1- ja 2-riviset mallit Seinään asennettavat Jalkakytkimet 1- ja 2-polkimisina sähkö- tai pneumaattisella ohjauksella Laaja mallivalikoima Myös ATEX -versiot RAJAKATKAISIMET Giovenzana, T.E.R Ristikkorajat ajoradoille Perinteiset vipurajakatkaisijat Akseliraja katkaisimet pyörivälle liikkeelle Puh info@tuotetekno.fi 25

26 TEKNOWINCH VINTTURIT kg Lähtökohtana kestävyys ja edullinen hinta Valmistamme veto- ja nostotarkoituksiin kierukka, planeetta- ja hammasvaihteisia Teknowinch-vinttureita sähkö-, paineilma- ja hydraulikäyttöisinä. Kierukkavaihteiset mallit kuormille kg, planeetta- ja hammasvaihteiset mallit kg kuormille. Kaikki Teknowinch-vintturit ovat CE-merkittyjä ja ne täyttävät voimassaolevat työsuojelu- ja viranomaisvaatimukset. Standardikomponenttien ja joustavan tuotantolinjamme ansiosta kykenemme toimittamaan vintturit lyhyellä toimitusajalla, nopeimmillaan jopa 1-2 viikon kuluessa tilauksesta. Täydellinen varaosa- ja huoltovalmiutemme takaavat nopean palvelun häiriötilanteessa. Meiltä saat myös kaikki Teknowinch vinttureihin liittyvät tarvikkeet: vaijerit, vaijerilukot, taittopyörät sekä koukut. TEKNOWINCH KOMPAKT- SARJA KG Edulliset pää- ja apuvirtaohjatut mallit 400V / 50Hz Kuormille max kg Vaijerimäärä max. 55 m Eri nopeusvaihtoehtoja TEKNOWINCH STANDARD- SARJA KG Nostoon ja vetoon Pää- ja apuvirtaohjattuja malleja 400V / 50Hz Kuormille max kg Vaijerimäärä max. 200 m Eri nopeusvaihtoehtoja TEKNOWINCH E-SARJA VETOON KG Kuormille max kg Vakiokäyttöjännite 400V / 50Hz Vakiona apuvirtaohjaus Vaijerimäärä max. 200 m Eri nopeusvaihtoehtoja Eri varuste- ja ohjausvaihtoehtoja 26 Puh info@tuotetekno.fi

27 TEKNOWINCH EN-SARJA NOSTOON KG Kuormille max kg Varustettu jarrumoottorilla ja rajakatkaisijalla Vakiokäyttöjännite 400V / 50Hz Vakiona apuvirtaohjaus Vaijerimäärä max. 200 m Eri nopeusvaihtoehtoja Eri varuste- ja ohjausvaihtoehtoja TEKNOWINCH PLANETA- SARJA KG Edullinen ja monikäyttöinen vintturimalli Vetoon ja nostoon Asennuksiin, teollisuuteen, Marine sovelluksiin Eri varuste- ja ohjausvaihtoehtoja Vaijerimäärä max m TEKNOWINCH CAPSTAN- SARJA KG Laivoihin, satamalaitureille ja ratapihoille Kiertokelarumpu voi olla pysty- tai vaaka-asennossa Ohjaus painonappi tai jalkapainikeohjaimella Mitoitus tilaajan toivomukset huomioiden Vakiomallisten Teknowinch -vinttureiden lisäksi valmistamme asiakaskohtaisia erikoisvinttureita VINTTURIT LÄPIMENE- VÄLLÄ VAIJERILLA KG Rajoittamaton vaijeripituus Vintturia voidaan käyttää suoralla vedolla tai taittopyörällä jolloin saadaan nostokyky kaksinkertaiseksi Saatavana myös kauko-ohjauksella Myös henkilönostoihin Lisätiedot myynnistä. PULLEY-MAN KÄYTTÖLAITTEENA PORAKONE Kannettava mininostin kg Tilapäisiin asennus ja huoltotöihin Omapaino vain 7,5 kg, sisältäen 12 m vaijerin koukulla Myös muita vaijeripituuksia Automaattinen kuormajarru; patentoitu itsepidättävä vaihteisto CE-hyväksytty, takuu 12 kk Käänny jo suunnitteluvaiheessa puoleemme. Puh info@tuotetekno.fi 27

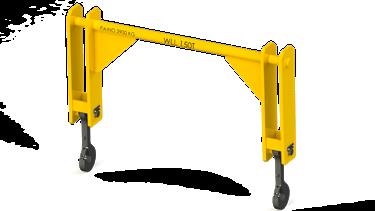

28 NOSTO-ORRET, -HAARUKAT JA NOSTOAPULAITTEET 100 kg 250 t Valmistamme laadukkaita nostoapuvälineitä kuten nosto-orsia ja nostohaarukoita sekä tarraimia asiakkaan tarpeiden ja erityisvaatimusten mukaan CE-merkittyinä. Nostoapulaitteita suunniteltaessa otamme huomioon asiakkaan nostotarpeen kuten nostettavan kappaleen erityispiirteet, nostotyön turvallisuuden sekä ympäristön asettamat erityisvaatimukset. Dokumentoimme kaikki valmistamamme nostoapulaitteet sekä opastamme laitteiden turvallisessa käytössä asiakkaan tarpeiden mukaan. NOSTO-ORRET Nostoapulaitteet valmistetaan aina tapauskohtaisesti. Tarjousta varten tarvitaan mitat ja tiedot: kokonaispituus, tehollinen max. pituus, rakennekorkeus, säätöväli, nostokohtien lukumäärä, ripustustapa nosturiin. 28 Puh info@tuotetekno.fi

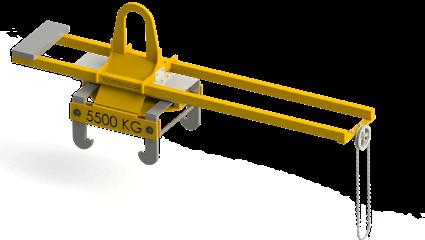

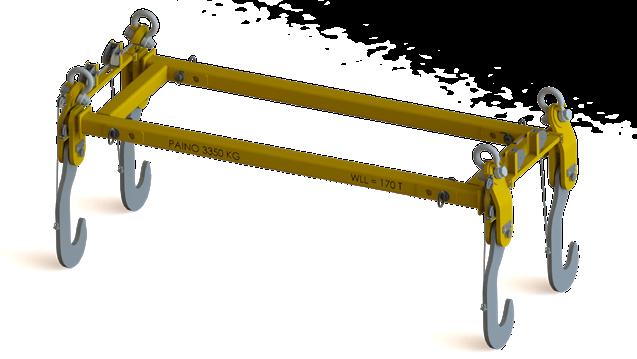

29 ERIKOISTARRAIMET Nosto-orret ja erilaiset tarraimet valmistamme aina tapauskohtaisesti noudattaen EN-normien vaatimuksia. NOSTOHAARUKAT Valmistamme yksi-, kaksi- tai useampipiikkisiä malleja joko kiinteällä nostosangalla tai automaattisesti tasapainon hakevana jousimallina. Myös leveys- ja korkeussäätömahdollisuus. Puh

30 TECNO-LIFT KÄSIKETJUTALJAT JA SIIRTOVAUNUT kg Kaksoisvarmennettu jarrumekanismi Soveltuu ammattikäyttöön Ei vaadi suurta käsivoimaa CE merkitty Pintakäsittelynä sininen maalaus Isokitaiset koukut Myös suuremmille nostokorkeuksille TECNO-LIFT SIIRTOVAUNUT JA TARRAIMET 0,5 5 t Sopivat I- ja H-palkeille Taljan kiinnitys silmukkaan Pyörissä kestovoidellut kuulalaakerit CE merkitty Pintakäsittelynä sininen maalaus TECNO-LIFT VIPUTALJAT kg Suurikitainen koukku turvasäpillä Pyörivä yläkoukku Teräsrunko Kaksisuuntainen koneisto Koneiston valintakytkin (U=ylös, D=alas, N=vapautus Kuormaketju luokitus 80 Kädensija kumipäällysteellä TECNO-LIFT PALKKITARRAIMET 1 10 t Helppo ja yksinkertainen asentaa Asennus I- ja H-palkkiin Turvallinen kiinnitys Tukeva rakenne Jokainen tarrain on testattu ylikuormalla CE merkitty Pintakäsittelynä sininen maalaus 30 Puh info@tuotetekno.fi

31 TECNO-LIFT AVATTAVAT KOUKKUPESÄT 0,5 5 t Sivusta avattava Nelinkertainen turvakerroin Pintakäsittelynä sininen maalaus CE merkitty TECNO-LIFT TAITTOPYÖRÄT JA IRTOPYÖRÄT 0,5 5 t Valetut, koneistetut pyörät vakiona liukulaakerointi Eri tilauksesta kuulalaakerointi Pintakäsiteltynä sähkösinkitys Teräsrunkoinen teline taittopyörälle Huom! Valmistamme myös useampikehräiset ja ruostumattomat mallit sekä irtopyörät. TECNO-LIFT NOSTO- MAGNEETIT kg Pienet, kevyet ja tehokkaat magneettitarraimet helpottavat työskentelyä niin levymateriaalien kuin putkien kanssa. Yhtenä suurimpana etuina on kappaleiden käsittely ilman kappaleeseen jääviä jälkiä ja naarmuja. Turvakerroin 3.5 Helppo käyttö Pitkäikäinen magneetti Sopii useille erityyppisille kappaleille kuten putkille, palkeille ja levyille Täyttää EN13155 standardit TECNO-LIFT KEVENTIMET 0,5 200 kg Jousitoimisia keventimiä käytetään yleisesti teollisuudessa helpottamaan kokoonpanotyötä ja erilaisten painavien työkalujen käsittelyä. Työturvallisuus ja työergonomia paranevat sekä työn kuormittavuus pienenee. Jousitoiminen Säädettävissä Eri iskunpituuksilla Myös lukituksella Puh info@tuotetekno.fi 31

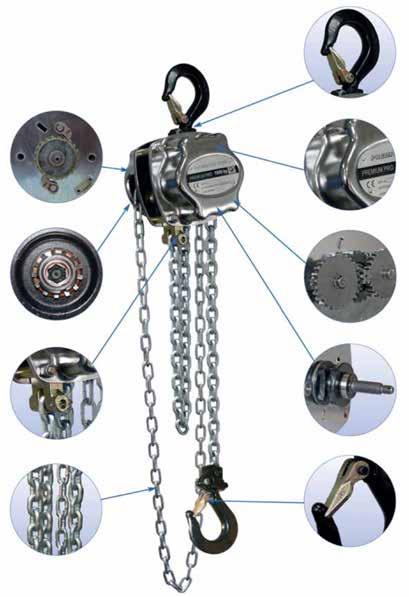

32 PLS Premium käsiketjutaljat haastaviin olosuhteisiin 250 kg 30 t Kokonaan teräksestä valmistettu nostin on tehokkaasti ruostesuojattu kromipinnoituksella josta on saatavilla vielä lisäksi pulverimaalattu versio todella koviin olosuhteisiin. Parhaimmillaan haastavissa olosuhteissa kuten kosteissa tiloissa, vedenkäsittelylaitoksissa ja haastavissa ympäristöissä, joissa tarvitaan pitkää käyttöikää ja kestävyyttä. Ympäripyörivät koukut Turvallinen jarrurakenne varmistaa kuorman joka asennossa Kromattu runko takaa parhaan korroosiosuojan Vakiona ylikuormasuojaus Korkealuokkaiset hammaspyörät Nopea ketjun kiinnitys runkoon Kuulalaakeroidut akselit Useita eri ketjuvaihtoehtoja Turvalliset koukut 32 Puh info@tuotetekno.fi

33 ERIKOISMALLIT JA -VARUSTEET KÄSIKETJUTALJOILLE JA SIIRTOVAUNUILLE Integroidut käsitalja-vaunu rakenteet 0,5 20 t Nosto- ja käsiketjut asiakaskohtaisesti I- ja H -palkeille lev mm tapauskohtaisesti Saatavana myös ketjunkerääjäpussilla Matalarakenteiset mallit 1 24 t PKB-vakiorakenne kuormille 1 12 t Rakennekorkeudet mm I- ja H- palkeille lev mm tapauskohtaisesti Myös Ex räjähdyssuojatuille alueille Saatavana myös ketjupussilla, ylikuormasuojalla tai esim. lukituksella ajorataan Käsitaljat ja -vaunut räjähdyssuojatuille alueille kg Tarjoamme käsiketju- ja viputaljat sekä käsi- ja ketjusiirtovaunut räjähdyssuojatuille alueille kolmessa eri versiossa. Basic EX II 3G IIB ct3 (Alue 2) Medium EX II 2G IIB ct3 (Alue 1) High EX II 2G IIC ct3 (Alue 1) Lisätiedot myynnistämme sekä Puh info@tuotetekno.fi 33

34 HAACON KÄSIVINTTURIT kg Saksalainen Haacon GmbH valmistaa yli 100 vuoden kokemuksella laadukkaita käsivinttureita ja hammastankotunkkeja. Haacon tuotteet soveltuvat nimenomaan kohteisiin, missä sähkövirtaa ei voida tai ei ole tarpeen käyttää. Tyypillisiä käyttökohteita löytyy mekaanisesta teollisuudesta, metsäja maataloudesta sekä rakennusteollisuudesta. Trailereiden ja konttien nostoon sekä raskaiden ajoneuvojen huoltoon liittyviä tuotteita löytyy laaja valikoima VAKIOVARUSTUS Kaikissa malleissa automaattinen jarru Itsepidättävä vaihteisto Vakiona taittokahva Vakiopintakäsittely maalaus Mallikohtaiset tekniset- ja mittatiedot myynnistämme tai www. tuotetekno.fi 34 Puh

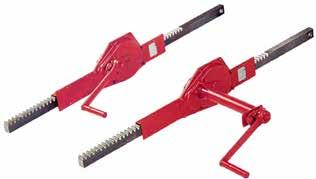

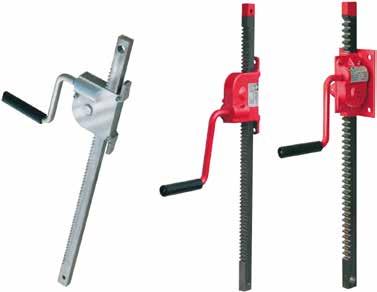

35 HAACON HAMMASTANKOTUNKIT JA ERIKOISTUOTTEET kg Kuormien nostoon ja laskuun sekä säätöön erilaisissa mekaanisissa laiteissa ja koneissa. Iskun pituudet mm mallista riippuen Erittäin selkeä rakenne, itsepidättävä kierukkavaihteisto Taittuvakahvaisena tai irrotettavalla kahvalla Kestävä rakenne; karkaistut hammastukset Sisä- ja ulkokäyttöön Erikoisversioita: muilla iskunpituuksilla erilaisilla kiinnitysmahdollisuuksilla erikois pintakäsittelyllä useamman tunkin yhteiskäyttö sähkömoottori-käyttöisenä versiona Mallikohtaiset tekniset- ja mittatiedot myynnistämme tai www. tuotetekno.fi Puh

36 ASENNUS Tarvittaessa suoritamme kaikille myymillemme tuotteille asennuksen avaimet käteen periaatteella kaikkialla kotimaassa. Asennukseen sisältyy koekuormitus ja käyttöönottotarkastus pöytäkirjoineen. HUOLTO JA VARAOSAT Suoritamme myös huolto- ja korjaustyöt kaikille edustamillemme ja tapauskohtaisesti muillekin nostolaitemerkeille. Varastoimme Kellokoskella kattavan valikoiman GIS-nostimien varaosia ja lisävarusteita. Sekä vastaamme kaikista GIS-nostimien myynnin jälkeisistä kunnossapito- ja varaosapalveluista kaikkialla Suomessa. TARKASTUKSET Suoritamme erilaisten nosturien, nostimien ja nostolaitteiden tarkastuksia, joissa tarkastajalta vaaditaan asiantuntijan pätevyys (920/205 4, tarkastajasertifikaatti) - Käyttöönottotarkastukset - Määräaikaistarkastukset - 10-vuotis tarkastukset Tuotetekno Oy on vuodesta 1992 toiminut nosto- ja siirtolaitteisiin erikoistunut yritys. Myyntikonttorimme ja varastomme sijaitsevat Tuusulan Kellokoskella noin 40 kilometriä Helsingistä pohjoiseen. Tuotetekno Oy toimii osana maailmanlaajuista GIS-myyntiverkostoa, joka koostuu yli 50 valikoidusta yrityksestä. Oppipojantie 15 B Puh. (09) Kellokoski Fax (09) info@tuotetekno.fi
