FAG PowerPull SPIDER TRISECTION PLATE Hydrauliset ulosvetimet ja ulosvetolaipat vierintälaakereille ja muille koneenosille

Transkriptio

1 FAG PowerPull TRISECTION PLATE Hydrauliset ulosvetimet ja ulosvetolaipat vierintälaakereille ja muille koneenosille A Member of the Schaeffler Group

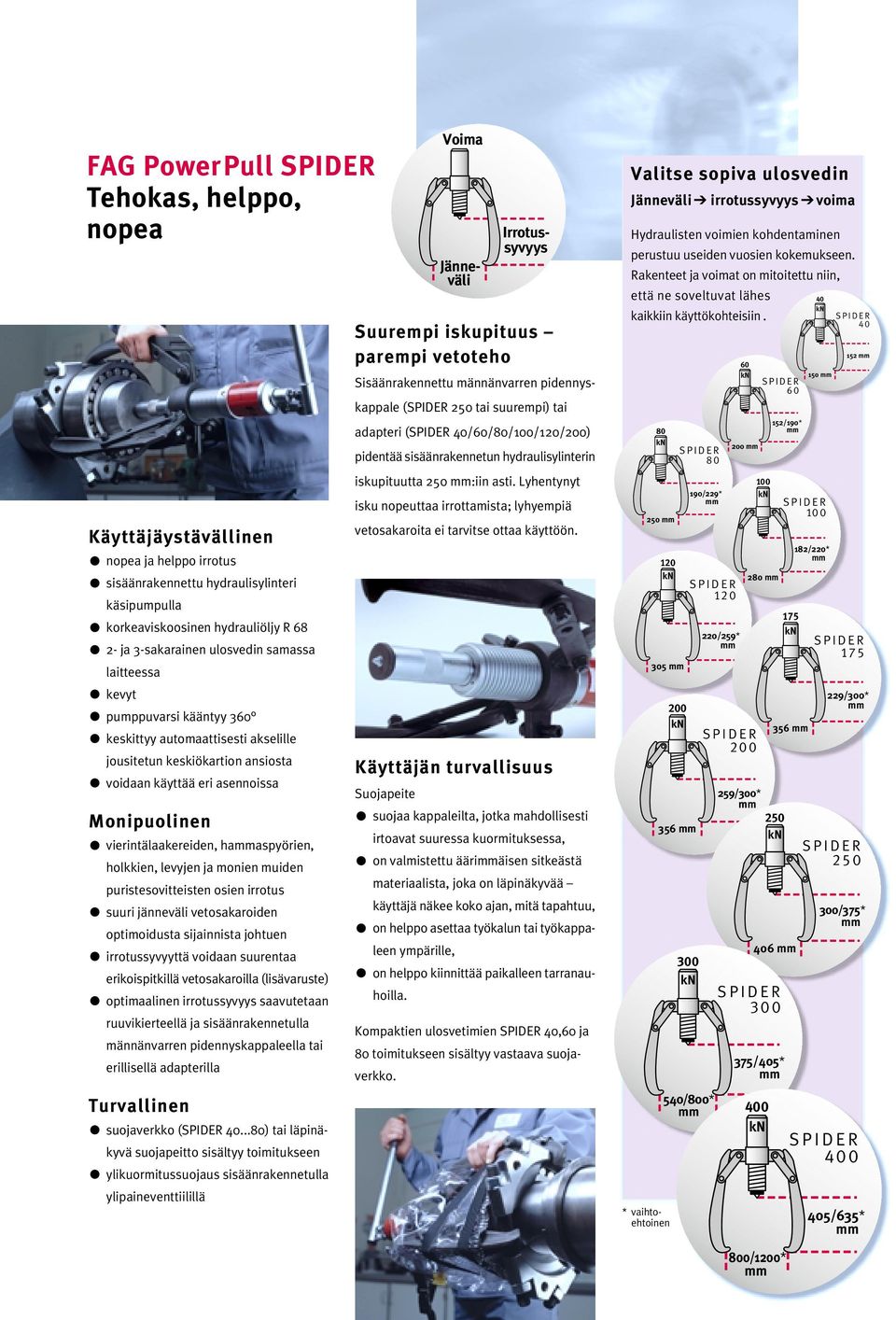

2 FAG PowerPull Tehokas, helppo, nopea Käyttäjäystävällinen nopea ja helppo irrotus sisäänrakennettu hydraulisylinteri käsipumpulla korkeaviskoosinen hydrauliöljy R ja 3-sakarainen ulosvedin samassa laitteessa kevyt pumppuvarsi kääntyy 360 keskittyy automaattisesti akselille jousitetun keskiökartion ansiosta voidaan käyttää eri asennoissa Monipuolinen vierintälaakereiden, haaspyörien, holkkien, levyjen ja monien muiden puristesovitteisten osien irrotus suuri jänneväli vetosakaroiden optimoidusta sijainnista johtuen irrotussyvyyttä voidaan suurentaa erikoispitkillä vetosakaroilla (lisävaruste) optimaalinen irrotussyvyys saavutetaan ruuvikierteellä ja sisäänrakennetulla männänvarren pidennyskappaleella tai erillisellä adapterilla Turvallinen suojaverkko ( ) tai läpinäkyvä suojapeitto sisältyy toimitukseen ylikuormitussuojaus sisäänrakennetulla ylipaineventtiilillä Voima Irrotussyvyys Jänneväli Suurempi iskupituus parempi vetoteho Sisäänrakennettu männänvarren pidennyskappale ( 250 tai suurempi) tai adapteri ( 40/60/80/100/120/200) pidentää sisäänrakennetun hydraulisylinterin iskupituutta 250 :iin asti. Lyhentynyt isku nopeuttaa irrottamista; lyhyempiä vetosakaroita ei tarvitse ottaa käyttöön. Käyttäjän turvallisuus Suojapeite suojaa kappaleilta, jotka mahdollisesti irtoavat suuressa kuormituksessa, on valmistettu ääriäisen sitkeästä materiaalista, joka on läpinäkyvää käyttäjä näkee koko ajan, mitä tapahtuu, on helppo asettaa työkalun tai työkappaleen ympärille, on helppo kiinnittää paikalleen tarranauhoilla. Kompaktien ulosvetimien 40,60 ja 80 toimitukseen sisältyy vastaava suojaverkko. Valitse sopiva ulosvedin Jänneväli irrotussyvyys voima Hydraulisten voimien kohdentaminen perustuu useiden vuosien kokemukseen. Rakenteet ja voimat on mitoitettu niin, että ne soveltuvat lähes 40 kaikkiin käyttökohteisiin * vaihtoehtoinen /229* /800* 220/259* /300* /190* /405* /220* /300* /375* /635* 800/1200*

3 Vakiomalli Kompaktit, käyttäjäystävälliset FAG ulosvetimet sisäänrakennetulla käsipumpulla, max. 80 vetovoima. 40 -ulosvetimen irrotussyvyyttä voidaan säätää 152 :iin asti. 60 ja 80 ovat saatavilla myös pitkillä vetosakaroilla (irrotussyvyydet 190 ja 229 ). Pitkiä vetosakaroita toimitetaan lisävarusteina tai varaosina. Kuljetussalkku Helppo kuljettaa kompaktit vakioulosvetimet ja toimitukseen kuuluva suojaverkko on pakattu tukevaan muovisalkkuun. FAG PowerPull Vakiomalli Malli Vetovoima Jänneväli Irrotussyvyys Isku Paino [] [t] [] [] [] [kg] , (190*) 82 4, (229*) 82 6,6 * pitkät vetosakarat Vahvistettu malli sisäänrakennetulla pumpulla Ulosvetimet, joiden vetovoima on jopa 300 ja irrotussyvyys 405 helpottavat vaikeita irrotustöitä. Rakenteeltaan optimoidut vetosakarat mahdollistavat perinteisiä työkaluja huomattavasti suurean vetovoiman ja parean käyttöturvallisuuden ulosvetimet ovat saatavilla myös pitkillä vetosakaroilla. Kuljetus ja varastointi Helppo säilyttää ja ottaa käyttöön ulosvetimet, suojapeite ja lisävarusteet toimitetaan tukevassa metallilaatikossa. FAG PowerPull Vahvistettu malli Malli Vetovoima Jänneväli Irrotussyvyys Isku Paino [] [t] [] [] [] [kg] (220*) 82 5, (259*) 82 7, (300*) 82 10, (375*) , (800*) 375 (405*) ,0 * pitkät vetosakarat

4 Vahvistettu malli erillisellä pumpulla Ahtaat tilat ja vaikeapääsyiset käyttökohteet voivat vaikeuttaa tai estää nopean ja turvallisen irrotustyön. Tällaisiin kohteisiin olee suunnitelleet 175 ja 400 ulosvetimet. Erillinen pumppu liitetään ulosvetimeen 1,5 m pitkällä hydrauliletkulla ja sitä käytetään käsivivulla. Molempiin ulosvetimiin on saatavilla eripituisia vetosakaroita, joilla voidaan säätää irrotussyvyyttä. FAG PowerPull -perheen huippumalli, 400, on ihanteellinen ratkaisu, kun tarvitaan suuria vetovoimia (max. 400 ) isojen laakereiden ja kappaleiden irrotukseen. FAG PowerPull Vahvistettu malli Malli Vetovoima Jänneväli Irrotussyvyys Isku Paino [] [t] [] [] [] [kg] , (300*) 82 15, (1200*) 405 (635*) ,0 * pitkät vetosakarat

5 FAG PowerPull Älä tyydy vähempään! Muovipäällysteinen kädensija helpottaa pumppaamista käsineet kädessä. 2 Optimaalinen käyttöasento, koska pumpun kädensija kääntyy 360 (paitsi , joissa on erillinen pumppu). 3 Paineistus ja paineen vapautus tapahtuu sulkuventtiilin ruuvia kiertämällä. 4 Ylipaineventtiili suojaa ylikuormitukselta. 5 Mekaanisesti kuormitetut osat ovat korkealaatuista kromimolybdeeniterästä. 6 7 Vääntö- ja kitkavoima on minimoitu kromatulla männällä, joka on valmistettu lämpökäsitellystä teräksestä. Iskun pituuden säätö vakioadapterilla Korkeaa kuormitusta kestävät vetosakarat ja kynnet yhdestä kappaleesta. 9 Helppo keskittää jousitetun teräskartion ansiosta. 10 Nopea ruuvikierre optimaalisen irrotussyvyyden säätämiseksi. 11 Ei tilaa kolmelle vetosakaralle? Voit käyttää ulosvedintä myös 2-sakaraisena!

6 FAG PowerPull TRISECTION PLATE Laakerit ja koneenosat eivät rikkoonnu! Hydraulisille ja mekaanisille ulosvetimille: FAG PowerPull ulosvetolaippa TRISECTION PLATE Ulosvetolaippa helpottaa kokonaisten laakereiden, tiukkasovitteisten sisärenkaiden tai muiden työkappaleiden irrotusta. Kuormitettavuus ja vetovoima on suhteutettu tarkasti toisiinsa, ainutlaatuinen rakenne on patentoitu. Ulosvetimen kynnet asetetaan ulosvetolaipan taakse ja näin voima jakaantuu tasaisesti. Jopa lujasti kiinni istuvat osat saadaan vedettyä ulos vahingoittamatta työkappaletta. Suuret vetovoimat kohdistuvat esim. laakeria irrotettaessa sisärenkaaseen, jolloin laakeri ja akseli eivät yleensä vahingoitu ja niitä voidaan käyttää edelleen. Optimoitu voimavaikutus minimoi myös ulosvetoon tarvittavan voiman määrän. Käytännössä hyväksi todettu TRISECTION PLATE on helppo asentaa työkappaleen taakse. c FAG Sales Europe Finland Kutojantie Espoo b (Ø max.) a (Ø min.) Puh.: (09) Fax: Sähköposti: fag.finland@fag.fi FAG PowerPull TRISECTION PLATE Ulosvetolaippa Mitat Paino Ulosvedinsuositus [] [kg] hydr. ulosvedin mek. ulosvedin a b c TRISECTION PLATE , TRISECTION PLATE ,6 40/60/80/ TRISECTION PLATE ,8 80/100/120/175/ TRISECTION PLATE ,4 175/200/250/ TRISECTION PLATE ,3 250/300/ Kaikki tämän esitteen sisältämät tiedot on tarkastettu. Ee voi kuitenkaan vastata mahdollisista virheistä tai puutteista. Pidätäe itselläe oikeuden teknisiin muutoksiin. by FAG 2004 Kopiointi, myös osittainen, on sallittu vain FAG:n luvalla. WL FiA 98/05/04 Printed in Germany
