1 AUTOMAN Mäntäkompressorit (0,75 8,1 kw / 1 11 hv)

2 AH-SUORAVETOSARJA: PIENI, NÄPPÄRÄ JA ÖLJYTÖN AH-sarjan öljyttömät kompressorit on suunniteltu moniin erilaisiin käyttötarkoituksiin. Niiden kunnossapitotarve on hyvin vähäinen, koska niihin ei tarvitse lisätä öljyä ja koska niiden sähkömoottori on kiinnitetty laipalla kompressoriyksikköön. Kevyt täysalumiininen rakenne tekee niistä erinomaisen ratkaisun tilanteisiin, joissa riittää pieni paineilmamäärä. Ne voidaan kuljettaa kyljellään. AF-SUORAVETOSARJA: KOMPAKTI JA KEVYT AF-sarjan öljyvoidellut kompressorit on suunniteltu liikuteltaviksi ja helppokäyttöisiksi. Kompressoriyksikkö on valmistettu laadukkaasta alumiiniseoksesta, jota käytetään myös tehokkaissa autonmoottoreissa. Erinomaisen lämmönsiirtokyvyn ja suuren vetolujuuden ansiosta materiaali on erityisen sopivaa juuri kompressoreihin, sillä se tarjoaa hyvän kestävyyden suhteessa painoon. Sisäänrakennetulla ylikuormitussuojalla varustettu suoravetosähkömoottori on huoltovapaa. cmanuaalisella lauhteenpoistohanalla varustettu jauhemaalattu ja sertifioitu säiliö Painokytkin, jossa on painikkeet poiskytkentää ja automaattikäyttöä varten, varoventtiili, virtakaapeli ja virtapistoke. Säädettävä, kätevällä pikaliittimellä varustettu paineensäädin, jossa on kaksi painemittaria (paineastian paine ja säädelty lähtöpaine). AH 10 E 6 AH 15 E 6 AH 15 E 24 AH 20 E 6 Öljytön AH-sarja, 230 V, yksivaihe 8 bar(e) / 115 psig Suoravetoinen kannettava tai siirrettävä malli 6 tai 24 l:n vaaka-asentoinen säiliö. Moottorin teho Sylinterin iskutilavuus Paino hv kw l/s cfm kg naulaa AH 10 E 6 hiljainen, kannettava 1 0,75 1,4 2, AH 15 E 6 kannettava 1,5 1,1 2,6 5, AH 15 E 24 siirreltävä 1,5 1,1 2,6 5, AH 20 E 6 turvakehikko, kannettava 2 1,5 3,2 6, AF 20 E 6 AF 20 E 10 AF 20 E 24 AF 30 E 22 AF 30 E 24 AF-sarja, 230 V, yksivaihe 8 bar(e) / 115 psig (AF 20 E) tai 10 bar(e) / 145 psig (AF 30 E) Suoravetoinen paikalleen asennettava tai siirrettävä malli kaksi 11, 6, 10, 24, 50 tai 90 l:n säiliötä AF 20 E 2 1,5 3,2 6,8 1,7 3, AF 30 E 3 2,2 5,2 11 3,1 6,

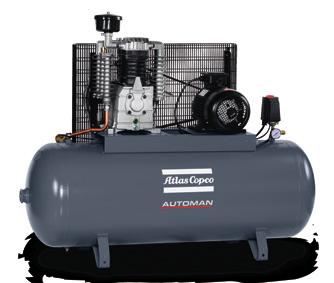

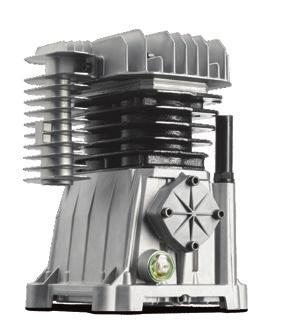

3 AC-HIHNAVETOSARJA: VAHVAT PERINTEET Öljyvoidelluissa AC-sarjan kompressoreissa on hidaskäyntinen kompressoriyksikkö, jonka käyttöikä on tavanomaista pitempi. Valurautasylinterit ja männät ovat perinteisesti tunnettuja kestävyydestään. Hidaskäyntinen, jälkijäähdyttimellä varustettu kompressoriyksikkö erottaa ilmasta kosteuden tehokkaasti. Suuremmissa malleissa on autoissa käytettävää vastaava kuiva paperinen ilmanpuhdistin. Varustettavissa 27, 50, 90, 200, 270 tai 500 litran vaaka-asentoisella paineastialla tai tilaa säästävällä pystyasentoisella 150 tai 270 litran paineastialla. Pyörät ja kahva mallin mukaan. UUSI YKSI- VAIHEINEN LOHKO Parannettu jäähdytys Matalat melutasot Matala käyntinopeus Sylinterin suurempi tilavuus Säädettävä, kätevällä pikaliittimellä varustettu paineensäädin, jossa on kaksi painemittaria (paineastian paine ja säädelty lähtöpaine). Painokytkin, jossa on painikkeet poiskytkentää ja automaattikäyttöä varten, varoventtiili, virtakaapeli ja virtapistoke yksivaihevirralla toimivia malleja varten. AC 55 E 500 T AC 55 E 270 H AC-sarjan säiliöiden erittäin vahvat seinämät parantavat turvallisuutta. AC-sarja, 230 V, yksivaihe 10 bar(e) / 145 psig Hihnavetoinen paikalleen asennettava tai siirrettävä malli 27, 50, 90 tai 200 l:n vaaka-asentoinen tai 150 l:n pystyasentoinen säiliö AC 21 E 2 1,5 3,1 6,6 1,8 3, AC 31 E 3 2,2 5,9 12,3 3,2 8, AC-sarja, 230 tai 400 V, kolmivaihe 10 bar(e) / 145 psig (AC E), 11 bar(e) / 160 psig (AC E) Hihnavetoinen paikalleen asennettava tai siirrettävä malli 50, 90, 200, 270 tai 500 l:n vaaka-asentoinen tai 270 l:n pystyasentoinen säiliö tähti-kolmiokäynnistin 5,5 hv:n tehosta lähtien AC 21 E 2 1,5 3,1 6,6 1,8 3, AC 31 E 3 2,2 5,8 12,3 3,2 6, AC 40 E 4 3 7,7 16,3 5,7 12, AC 55 E 5,5 4 10,6 22,4 6,9 14, AC 75 E 7,5 5,5 13,9 29,5 10,7 23, AC 100 E 10 7,5 16,7 35,4 12,9 27, AC-sarja, 230 tai 400 V, kolmivaihe 14 bar(e) / 203 psig Hihnavetoinen paikalleen asennettava malli 300 tai 500 l:n vaaka-asentoinen tai 270 l:n pystyasentoinen säiliö tähtikolmiokäynnistin 5,5 hv:n tehosta lähtien AC 40 T 4 3 5,3 11,2 3,9 8, AC 55 T 5,5 4 8,1 17,2 5,3 11, AC 75 T 7,5 5,5 11,2 23,6 8,6 18, AC 100 T 10 7,5 13,9 29,5 10,7 22,

4 BENSIINI- JA DIESELKÄYTTÖISET KOMPRESSORIT Automan-kompressoreiden bensiini- ja dieselkäyttöiset versiot on suunniteltu erityisesti kohteisiin, joissa ei ole saatavilla riittävää sähkönsyöttöä. Saatavilla on useita siirrettäviä ja kiinteästi asennettavia malleja erilaisiin käyttötarkoituksiin. Lujatekoisissa yksiköissä käytetään tunnettujen ja luotettavien valmistajien polttomoottoreita, ja ne sopivat ihanteellisesti paineilman tuotantoon paikallisesti käyttökohteessa. Kahta dieselkäyttöistä mallia voidaan käyttää sekä paineilman tuottoon että sähkögeneraattorina. HUOLTOSARJAT Tarjoamme Automan-kompressoreiden käytön tueksi huoltosarjoja, jotka sisältävät eri huoltotoimissa tarvittavat osat. Alkuperäisvaraosia käyttämällä varmistat kompressorin mahdollisimman pitkän käyttöiän ja luotettavuuden. Kustannustehokas, optimoitujen huoltovälien mukainen huoltoratkaisu. Säästät aikaa ja vaivaa, koska huoltoon tarvittavia osia ei tarvitse hankkia erikseen. Saatavilla suoraan varastosta. Bensiini- ja dieselkäyttöiset kompressorit baaria / psig BENSIINI- JA DIESELKÄYTTÖISET KOMPRESSORIT Moottori Paineastia Paine Kapasiteetti Tyyppi Paino hv kw Polttoaine l baaria psig l/m cfm AC 41E100 Petrol Siirrettävä 3,5 2,6 Bensiini ,1 71 AC 56E50 Petrol Siirrettävä 4,8 3,6 Bensiini ,3 73 AC 56E100 Petrol Siirrettävä 4,8 3,6 Bensiini ,3 94 AC 56E200 Petrol Siirrettävä 4,8 3,6 Bensiini ,3 120 AC 56E11+11 Petrol Siirrettävä 4,8 3,6 Bensiini ,3 70 AC 56E11+11R Petrol Turvakehikko 4,8 3,6 Bensiini ,3 70 AC 71E25+25R Petrol Turvakehikko 7,1 5,3 Bensiini ,9 143 AC 71T270 Petrol Kiinteä 7,1 5,3 Bensiini ,9 223 AC 100T270 Petrol Kiinteä 10,7 8,2 Bensiini ,7 235 AC 71T270 Diesel Kiinteä 7 5,2 Diesel ,2 239 AC 110T270 Diesel Kiinteä 11 8,1 Diesel ,6 258 AC 75T270 Diesel 2KvA Kiinteä 7,5 5,6 Diesel ,7 265 AC 110T270 Diesel 2KvA Kiinteä 10,9 8,2 Diesel ,3 270 ATLAS COPCO AUTOMAN FLUID Automan Fluid -voiteluaine on kehitetty pitkäkestoiseen voiteluun myös vaativissa käyttöolosuhteissa. Mäntäkompressoreissa öljymäärä on pieni, usein alle kaksi litraa, joten edulliselta vaikuttavia heikompilaatuisia voiteluöljyjä ei suositella niihin liittyvien riskien vuoksi.

5 Kannamme toiminnassamme vastuun asiakkaita, ympäristöä ja ympärillämme olevia ihmisiä kohtaan. Haluamme tarjota tuotteita ja palveluita, jotka kestävät ajan saatossa. Kutsumme tätä kestäväksi tuottavuudeksi. wwww.atlascopco.fi , Atlas Copco Airpower NV, Belgia. Kaikki oikeudet pidätetään. Malleja ja teknisiä tietoja voidaan muuttaa erikseen ilmoittamatta. Lue kaikki käyttöoppaassa annetut turvallisuusohjeet ennen käyttöä.
