SPEED GRADER G2 Teknistä huippulaatua ja kestävyyttä

Transkriptio

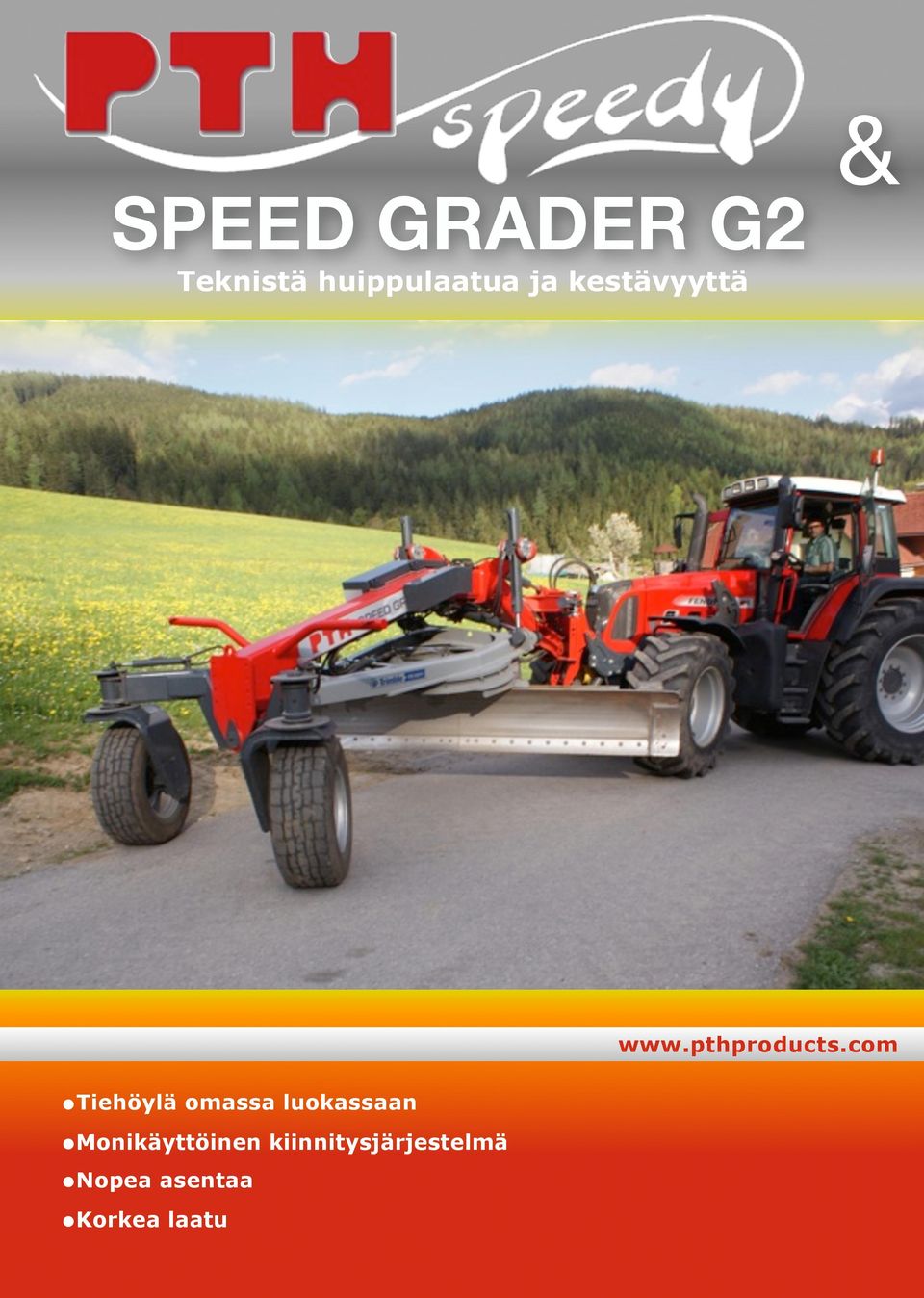

1 & SPEED GRADER G2 Teknistä huippulaatua ja kestävyyttä Tiehöylä omassa luokassaan Monikäyttöinen kiinnitysjärjestelmä Nopea asentaa Korkea laatu

2 2 Täydellisyyttä kahdessa eri kokoluokassa

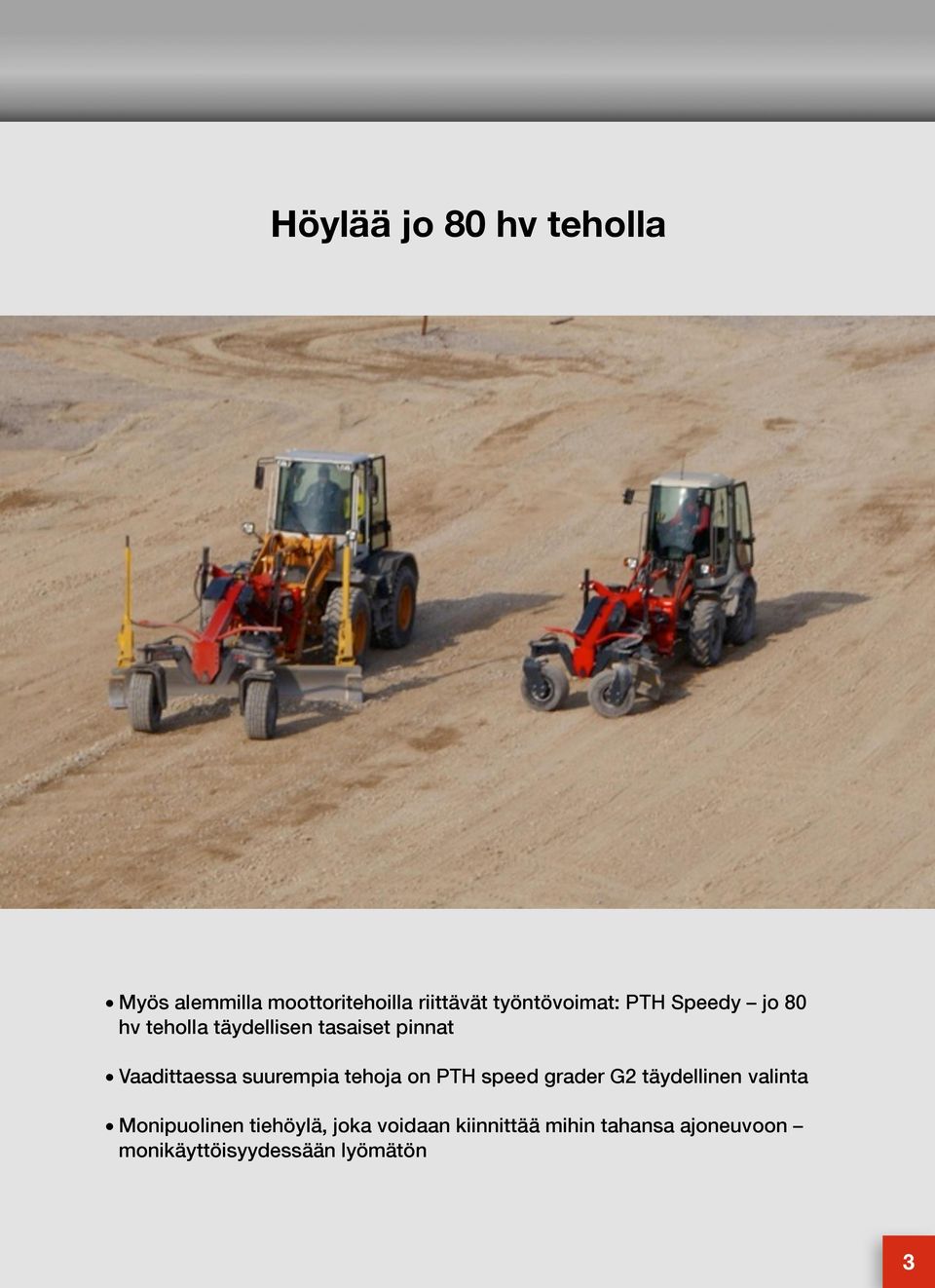

3 Höylää jo 80 hv teholla Myös alemmilla moottoritehoilla riittävät työntövoimat: PTH Speedy jo 80 hv teholla täydellisen tasaiset pinnat Vaadittaessa suurempia tehoja on PTH speed grader G2 täydellinen valinta Monipuolinen tiehöylä, joka voidaan kiinnittää mihin tahansa ajoneuvoon monikäyttöisyydessään lyömätön 3

4 4 Täydellistä vakautta myös kovemmissa kuormituksissa

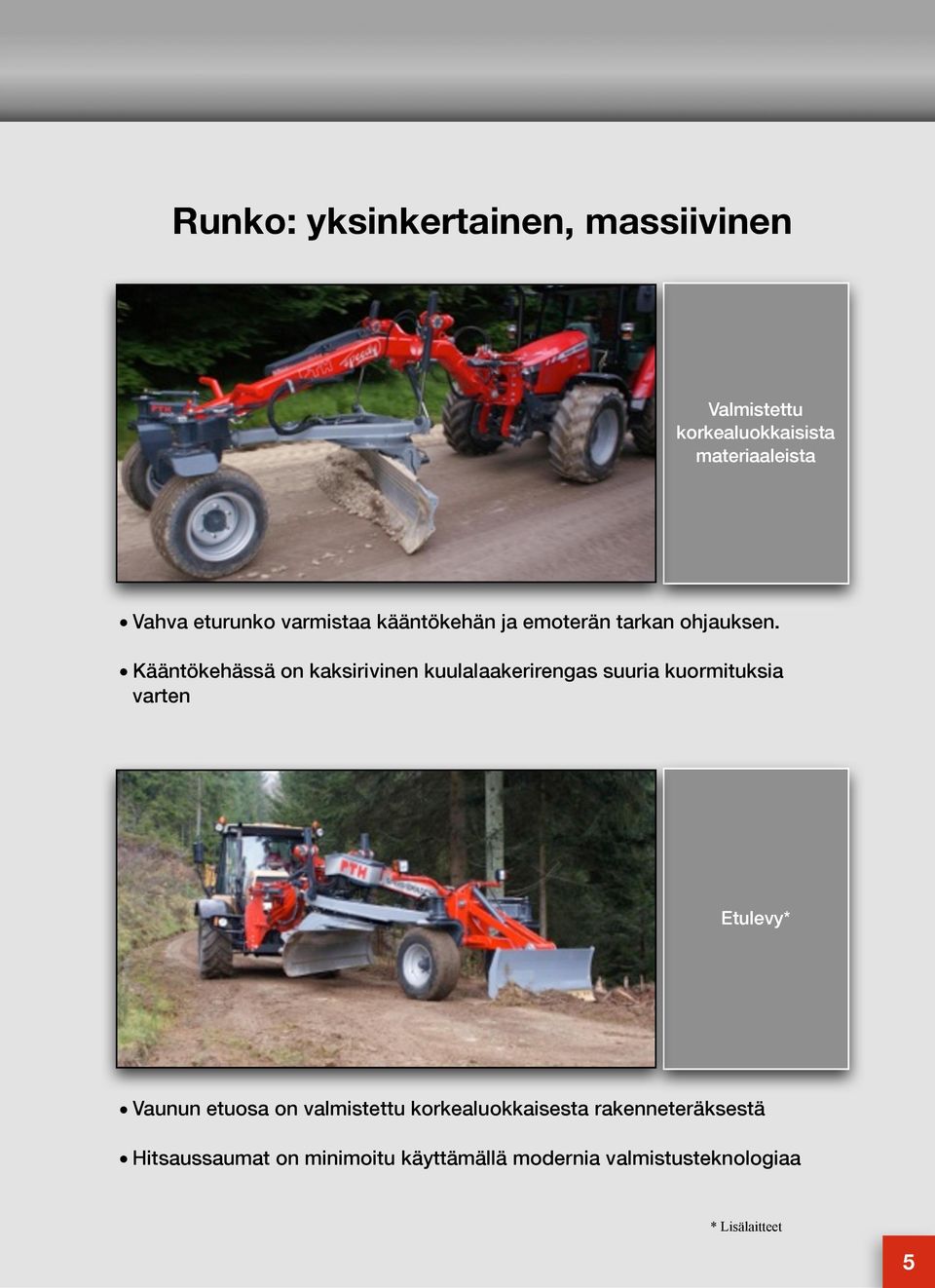

5 Runko: yksinkertainen, massiivinen Valmistettu korkealuokkaisista materiaaleista Vahva eturunko varmistaa kääntökehän ja emoterän tarkan ohjauksen. Kääntökehässä on kaksirivinen kuulalaakerirengas suuria kuormituksia varten Etulevy* Vaunun etuosa on valmistettu korkealuokkaisesta rakenneteräksestä Hitsaussaumat on minimoitu käyttämällä modernia valmistusteknologiaa * Lisälaitteet 5

6 6 Monipuolinen käyttö valmiudet laser- ja 3D-ohjaukselle

7 Viimeisteltyä tekniikkaa vuosien kokemuksella Helppo ja nopea kuljetus työmaalle Kuljetus työmaalta toiselle helppoa ja vaivatonta Kevyt pintasilaus höylättävälle pinnalle Maapohjan perusteellinen työstäminen Etulevyn rakenne mahdollistaa leikkauskulman säädön välillä loiva jyrkkä 7

8 8 Liittäminen vie vain muutaman sekunnin

9 Säästä aikaa PTHpikakiinnitysjärjestelmän sekä helpon käsittelevyyden ja selkeän rakenteen ansiosta Selkeys on kaiken A ja O Toimintojen selkeys takaa nopean, hyvän tuloksen Kokemattomammatkin kuljettajat oppivat hallitsemaan PTH speed grader G2- ja PTH speedy- tiehöylät nopeasti Kaikki toiminnot yhdellä ohjaussauvalla PTHtronic -järjestelmä mahdollistaa kaikkien toimintojen loogisen ja yksinkertaisen hallitsemisen yhden käden ohjaussauvalla. Toinen käsi jää vapaaksi laitteen ohjausta varten 9

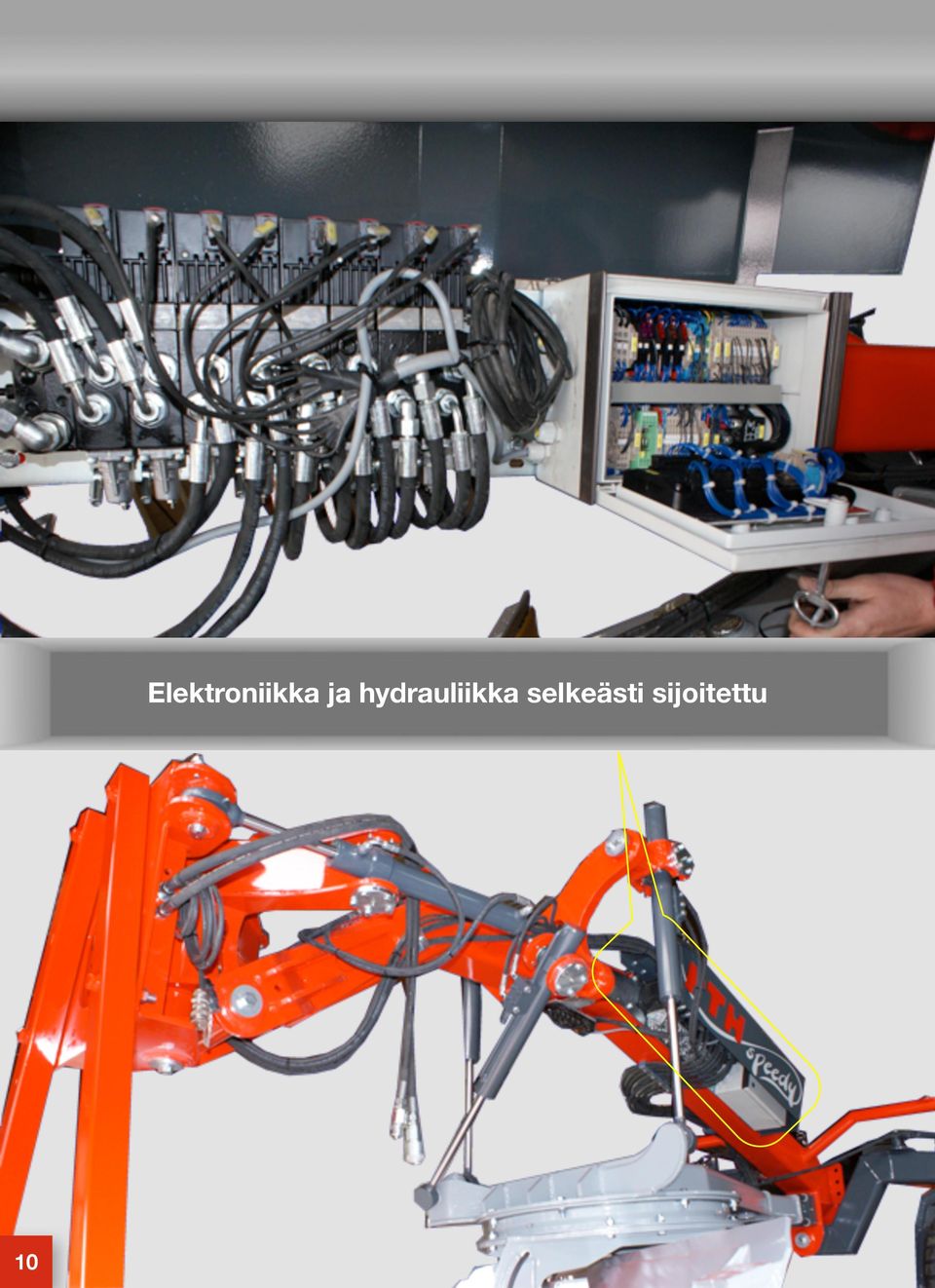

10 10 Elektroniikka ja hydrauliikka selkeästi sijoitettu

11 Tarkkuutta Can Bus -elektroniikalla PTHtronic hydrauliikka: PTHtronic ohjattu Load Sensing -hydrauliikkajärjestelmä ja Sauer-Danfoss-ohjausyksikkö mahdollistavat tiehöylän kaikkien toimintojen täsmällisen ja herkän ohjauksen Sauer- Danfossohjausyksikkö 11

12 12 Lisää ketteryyttä vakiona asennetun nivelohjauksen ansiosta

13 Ohjaus helpot suunnanmuutokset Esteitä on helppo väistää pienen kääntösäteen ansiosta Nivelohjaus mahdollistaa esteiden väistelyn sekä ajamisen ahtaisiin paikkoihin Sylinterikäyttöinen hydraulinen ohjaustehostin Lisävarusteena mahdollista asentaa hydraulinen ohjaustehostin, joka toimii tarvittaessa ohjaussauvan kautta. Ohjaustehostin auttaa seuraamaan tietä, jos höylä työntää peruskonetta sivusuunnassa 13

14 Tekniset tiedot PTH SPEEDY Tarvittava kantoauto Tarvittava teho: Tarvittava hydrauliikan teho: Kääntökehä Kääntökehän halkaisija n kg ylöspäin n. 80 hv ylöspäin n. 40 l ylöspäin Kaksirivinen kuulallinen kääntökehä 880 mm Kierto 91 Emoterä kulutusta kestävää, korkealaatuista terästä, vaihdettavat, erilliset leikkuuterät ja reunaleikkurit Emoterän pituus (mm) / / Emoterän korkeus Leikkuuterän korkeus/paksuus 520 mm 150 / 20 mm Emoterän asennot Siirto Maksimaalinen kaltevuuskulma Maksimaalinen maavara Maksimaalinen kaivusyvyys Leikkuukulman säätö Hydrauliikka: Kori Sähkölaitteisto Etuakseli Ohjaus Nivelohjaus vasemmalle / oikealle 450 mm vasemmalle / oikealle 47 astetta 270 mm 290 mm hydraulisesti 45 astetta Load-Sensing- hydrauliikkaohjausyksikkö PTHtronic -järjestelmällä ja helppo leikkuuterän ohjaus. Venttiiliä vaihtamalla työskentely myös ilman Load-Sensing -yksikköä mahdollista Lujaa vääntöä kestävää, puristettua ja hitsattua muotoputkea kestävästä, hienorakeisesta teräksestä 12V tai 24 V riippuen siitä, onko kantoauton valaistus integroitu Nivelakseli vapaasti pyörivillä pyörillä Vapaasti pyörivät pyörät, tarvittaessa lukittavissa ohjattaviksi Integroitu nivelohjaus, ohjauskulma 52 astetta oikealle / vasemmalle Leikkuuterän ohjaus Ohjaussauva (joystick) Can Bus PTH tronic Nettopaino kg 14 Pidätämme itsellemme oikeuden teknisiin muutoksiin.

15 PTH SPEED GRADER G2 Tarvittava kantoauto Tarvittava teho: Tarvittava hydrauliikan teho: Kääntökehä Kääntökehän halkaisija Kierto Emoterä n kg ylöspäin n. 100 PS ylöspäin n. 40 l ylöspäin Kaksirivinen kuulallinen kääntökehä 1200 mm 70 vasemmalle ja oikealle kulutusta kestävää, korkealaatuista terästä, vaihdettavat, erilliset leikkuuterät ja reunaleikkurit Emoterän pituus (mm) / / Lisävarusteet speedy&speed grader G2 Emoterän korkeus 580 mm Led-valo Leikkuuterän korkeus/paksuus 150 / 20 mm Hydraulinen pikakiinnitysjärjestelmä Emoterän asennot Hydraulinen ohjaustehostin Siirto vasemmalle / oikealle 600 mm Emoterän sivuttainen kulumissuoja (vain uusissa laitteissa) Maksimaalinen kaltevuuskulma vasemmalle / oikealle 60 astetta Etulevy Maksimaalinen maavara 550 mm Valmius laserautomatiikkaan Maksimaalinen kaivusyvyys 300 mm Etulevyn kallistusautomatiikka Leikkuukulman säätö hydraulisesti 45 astetta Emoterän kisko Hydrauliikka: Kori Sähkölaitteisto Etuakseli Ohjaus Nivelohjaus Load-Sensing- hydrauliikkaohjausyksikkö PTHtronic -järjestelmällä ja helppo leikkuuterän ohjaus. Venttiiliä vaihtamalla työskentely myös ilman Load-Sensing -yksikköä mahdollista Lujaa vääntöä kestävää, puristettua ja hitsattua muotoputkea kestävästä, hienorakeisesta teräksestä 12V tai 24 V riippuen siitä, onko kantoauton valaistus integroitu Nivelakseli vapaasti pyörivillä pyörillä Vapaasti pyörivät pyörät, tarvittaessa lukittavissa ohjattaviksi Integroitu nivelohjaus, ohjauskulma 52 astetta oikealle / vasemmalle Leikkuuterän ohjaus Ohjaussauva (joystick) Can Bus PTH tronic Nettopaino kg 15

16 RIPPER CRUSHER SPEED GRADER COMPACTOR Profiteam Holzer Ges.m.b.H. Lechen 14 A-8692 Neuberg/Mürz (Austria) Puh: +43 (0) Faksi: +43 (0)
