1 Pikarullaovi Albany RR200 ASSA ABLOY Entrance Systems

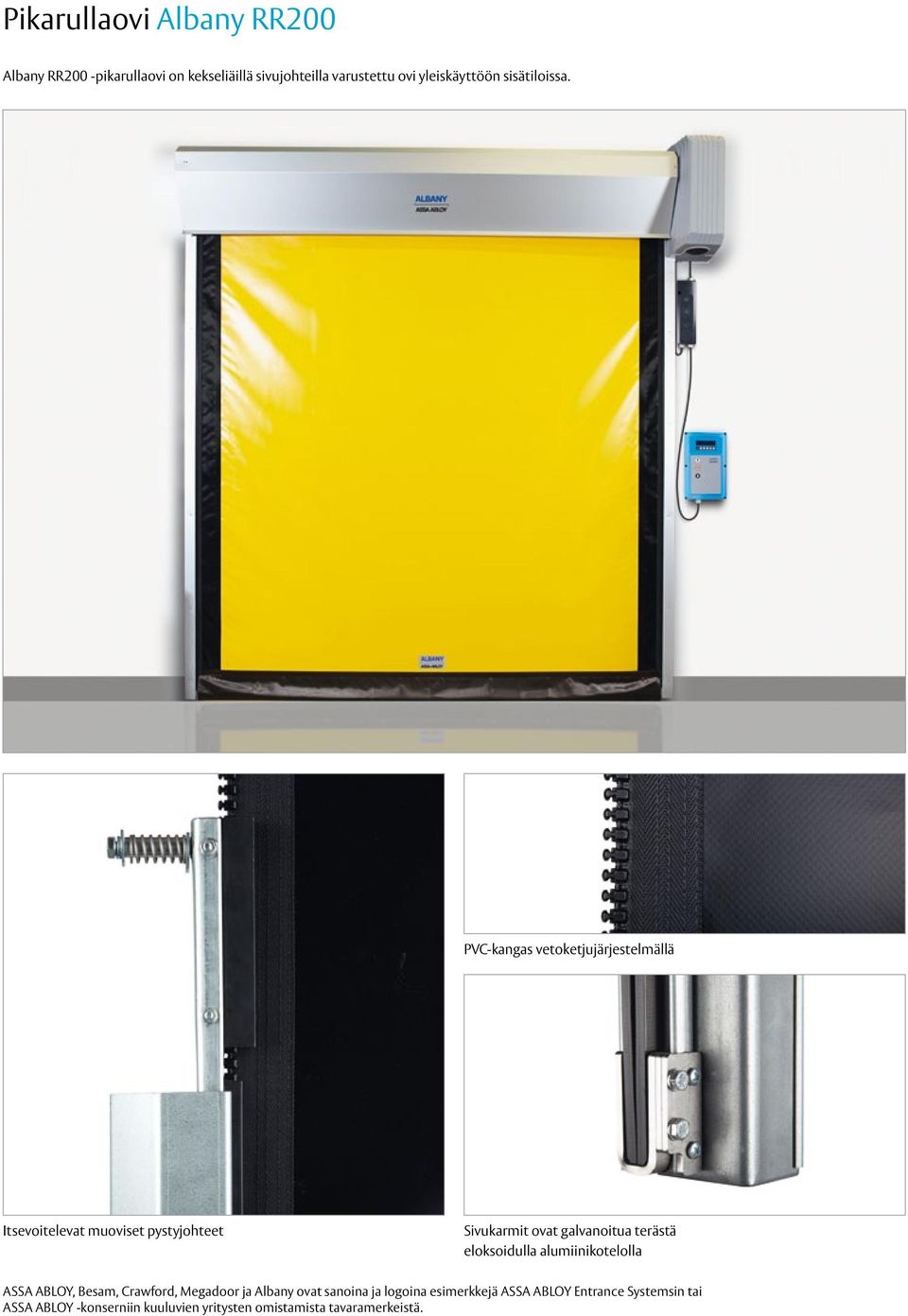

2 Pikarullaovi Albany RR200 Albany RR200 -pikarullaovi on kekseliäillä sivujohteilla varustettu ovi yleiskäyttöön sisätiloissa. PVC-kangas vetoketjujärjestelmällä Itsevoitelevat muoviset pystyjohteet Sivukarmit ovat galvanoitua terästä eloksoidulla alumiinikotelolla ASSA ABLOY, Besam, Crawford, Megadoor ja Albany ovat sanoina ja logoina esimerkkejä ASSA ABLOY Entrance Systemsin tai ASSA ABLOY -konserniin kuuluvien yritysten omistamista tavaramerkeistä.

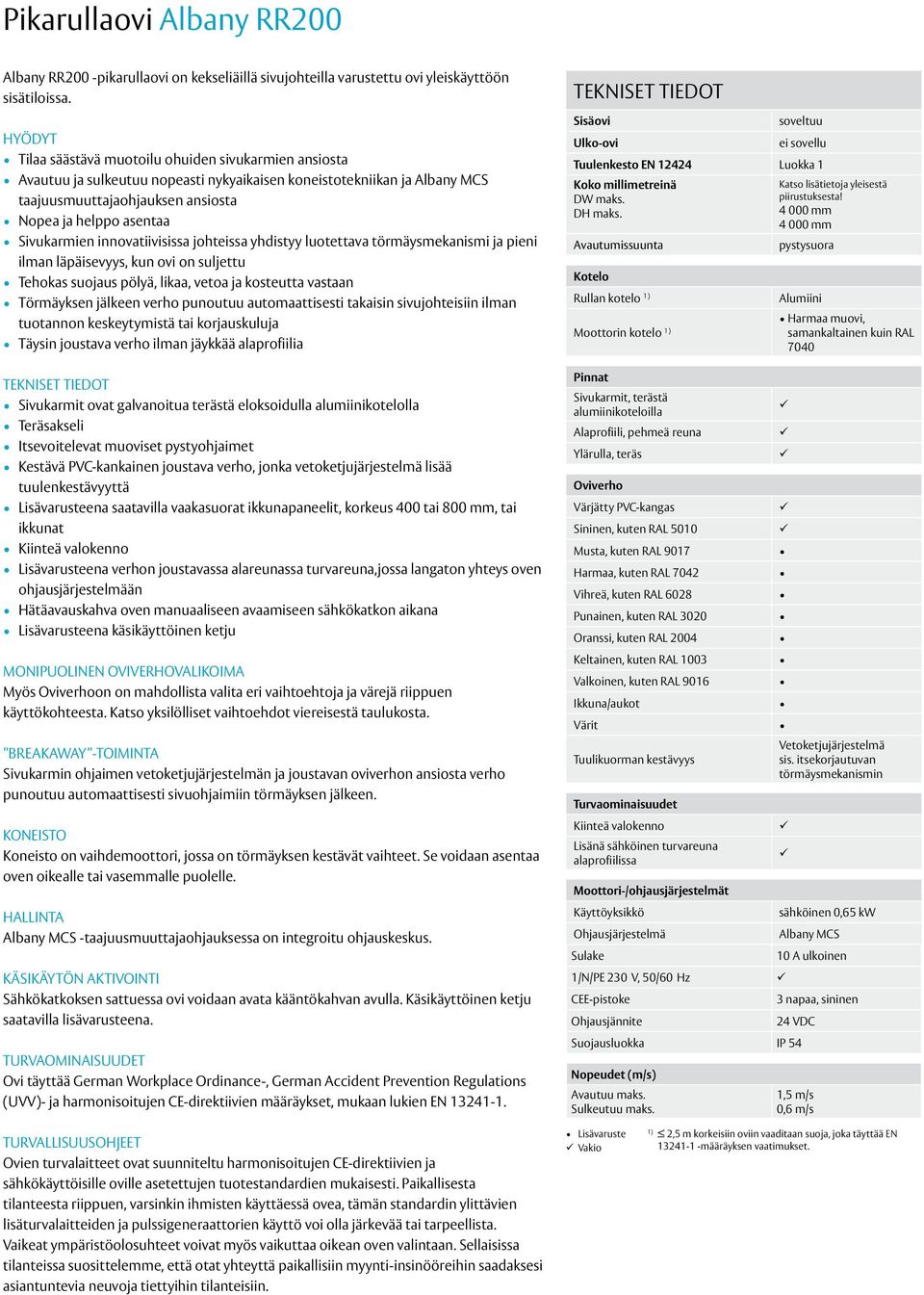

3 Pikarullaovi Albany RR200 Albany RR200 -pikarullaovi on kekseliäillä sivujohteilla varustettu ovi yleiskäyttöön sisätiloissa. Hyödyt Tilaa säästävä muotoilu ohuiden sivukarmien ansiosta Avautuu ja sulkeutuu nopeasti nykyaikaisen koneistotekniikan ja Albany MCS taajuusmuuttajaohjauksen ansiosta Nopea ja helppo asentaa Sivukarmien innovatiivisissa johteissa yhdistyy luotettava törmäysmekanismi ja pieni ilman läpäisevyys, kun ovi on suljettu Tehokas suojaus pölyä, likaa, vetoa ja kosteutta vastaan Törmäyksen jälkeen verho punoutuu automaattisesti takaisin sivujohteisiin ilman tuotannon keskeytymistä tai korjauskuluja Täysin joustava verho ilman jäykkää alaprofiilia Tekniset tiedot Sivukarmit ovat galvanoitua terästä eloksoidulla alumiinikotelolla Teräsakseli Itsevoitelevat muoviset pystyohjaimet Kestävä PVC-kankainen joustava verho, jonka vetoketjujärjestelmä lisää tuulenkestävyyttä Lisävarusteena saatavilla vaakasuorat ikkunapaneelit, korkeus 400 tai 800 mm, tai ikkunat Kiinteä valokenno Lisävarusteena verhon joustavassa alareunassa turvareuna,jossa langaton yhteys oven ohjausjärjestelmään Hätäavauskahva oven manuaaliseen avaamiseen sähkökatkon aikana Lisävarusteena käsikäyttöinen ketju MONIPUOLINEN OVIVERHOVALIKOIMA Myös Oviverhoon on mahdollista valita eri vaihtoehtoja ja värejä riippuen käyttökohteesta. Katso yksilölliset vaihtoehdot viereisestä taulukosta. BREAKAWAY -TOIMINTA Sivukarmin ohjaimen vetoketjujärjestelmän ja joustavan oviverhon ansiosta verho punoutuu automaattisesti sivuohjaimiin törmäyksen jälkeen. KONEISTO Koneisto on vaihdemoottori, jossa on törmäyksen kestävät vaihteet. Se voidaan asentaa oven oikealle tai vasemmalle puolelle. HALLINTA Albany MCS -taajuusmuuttajaohjauksessa on integroitu ohjauskeskus. KÄSIKÄYTÖN AKTIVOINTI Sähkökatkoksen sattuessa ovi voidaan avata kääntökahvan avulla. Käsikäyttöinen ketju saatavilla lisävarusteena. Turvaominaisuudet Ovi täyttää German Workplace Ordinance-, German Accident Prevention Regulations (UVV)- ja harmonisoitujen CE-direktiivien määräykset, mukaan lukien EN Tekniset tiedot Sisäovi soveltuu Ulko-ovi ei sovellu Tuulenkesto EN Luokka 1 Koko millimetreinä DW maks. DH maks. Avautumissuunta Kotelo Rullan kotelo 1) Moottorin kotelo 1) Pinnat Sivukarmit, terästä alumiinikoteloilla Alaprofiili, pehmeä reuna Ylärulla, teräs Oviverho Värjätty PVC-kangas Sininen, kuten RAL 5010 Musta, kuten RAL 9017 Harmaa, kuten RAL 7042 Vihreä, kuten RAL 6028 Punainen, kuten RAL 3020 Oranssi, kuten RAL 2004 Keltainen, kuten RAL 1003 Valkoinen, kuten RAL 9016 Ikkuna/aukot Värit Tuulikuorman kestävyys Turvaominaisuudet Kiinteä valokenno Lisänä sähköinen turvareuna alaprofiilissa Katso lisätietoja yleisestä piirustuksesta! mm mm pystysuora Alumiini Harmaa muovi, samankaltainen kuin RAL 7040 Vetoketjujärjestelmä sis. itsekorjautuvan törmäysmekanismin Moottori-/ohjausjärjestelmät Käyttöyksikkö sähköinen 0,65 kw Ohjausjärjestelmä Albany MCS Sulake 10 A ulkoinen 1/N/PE 230 V, 50/60 Hz CEE-pistoke 3 napaa, sininen Ohjausjännite 24 VDC Suojausluokka IP 54 Nopeudet (m/s) Avautuu maks. Sulkeutuu maks. 1,5 m/s 0,6 m/s Turvallisuusohjeet Ovien turvalaitteet ovat suunniteltu harmonisoitujen CE-direktiivien ja sähkökäyttöisille oville asetettujen tuotestandardien mukaisesti. Paikallisesta tilanteesta riippuen, varsinkin ihmisten käyttäessä ovea, tämän standardin ylittävien lisäturvalaitteiden ja pulssigeneraattorien käyttö voi olla järkevää tai tarpeellista. Vaikeat ympäristöolosuhteet voivat myös vaikuttaa oikean oven valintaan. Sellaisissa tilanteissa suosittelemme, että otat yhteyttä paikallisiin myynti-insinööreihin saadaksesi asiantuntevia neuvoja tiettyihin tilanteisiin. Lisävaruste Vakio 1) 2,5 m korkeisiin oviin vaaditaan suoja, joka täyttää EN määräyksen vaatimukset.

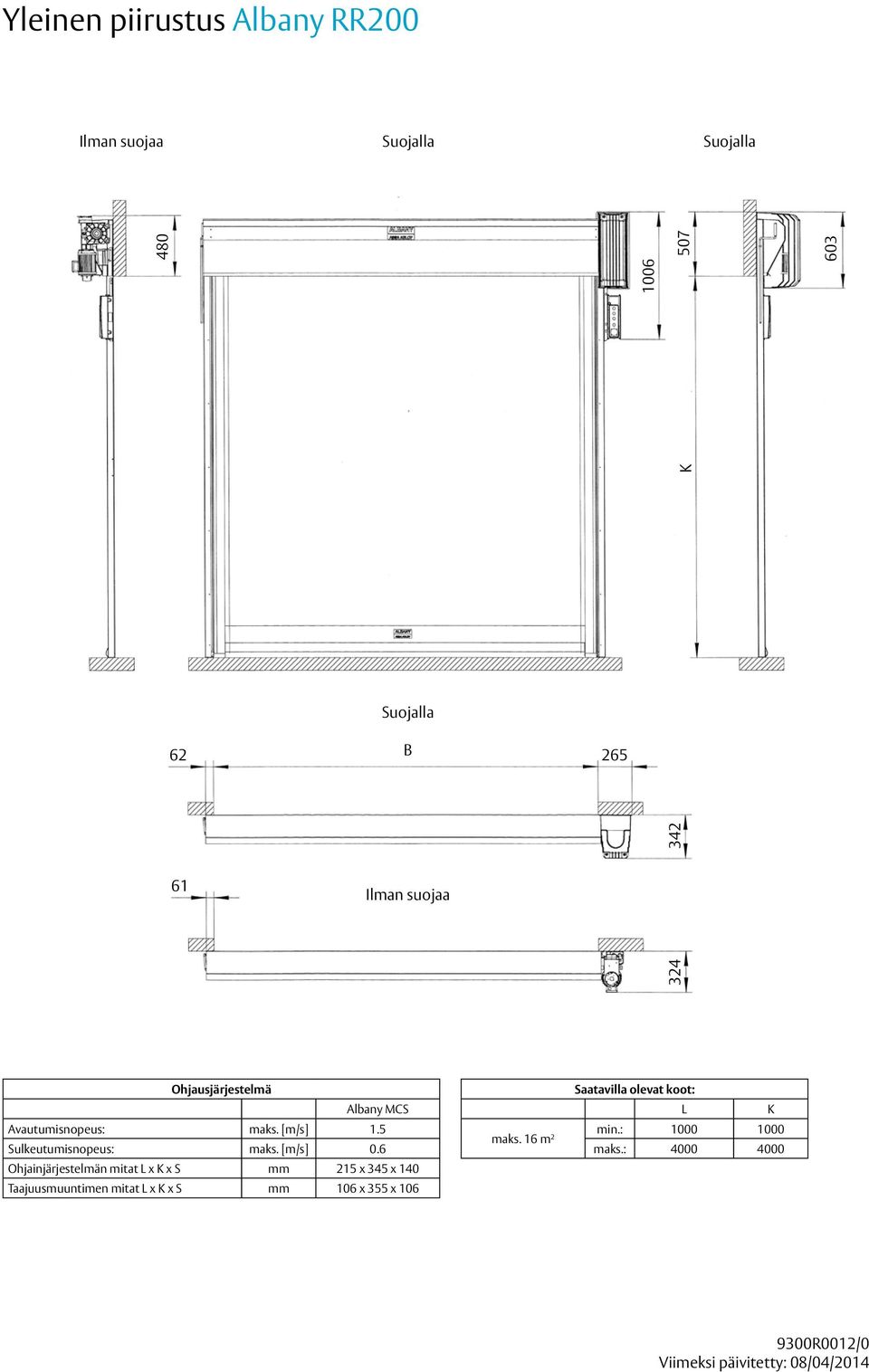

4 Yleinen piirustus Albany RR200 Ilman suojaa Suojalla Suojalla K Suojalla 62 B Ilman suojaa Ohjausjärjestelmä Albany MCS Avautumisnopeus: maks. [m/s] 1.5 Sulkeutumisnopeus: maks. [m/s] 0.6 Ohjainjärjestelmän mitat L x K x S mm 215 x 345 x 140 Taajuusmuuntimen mitat L x K x S mm 106 x 355 x 106 Saatavilla olevat koot: maks. 16 m 2 min.: maks.: L K 9300R0012/0 Viimeksi päivitetty: 08/04/2014

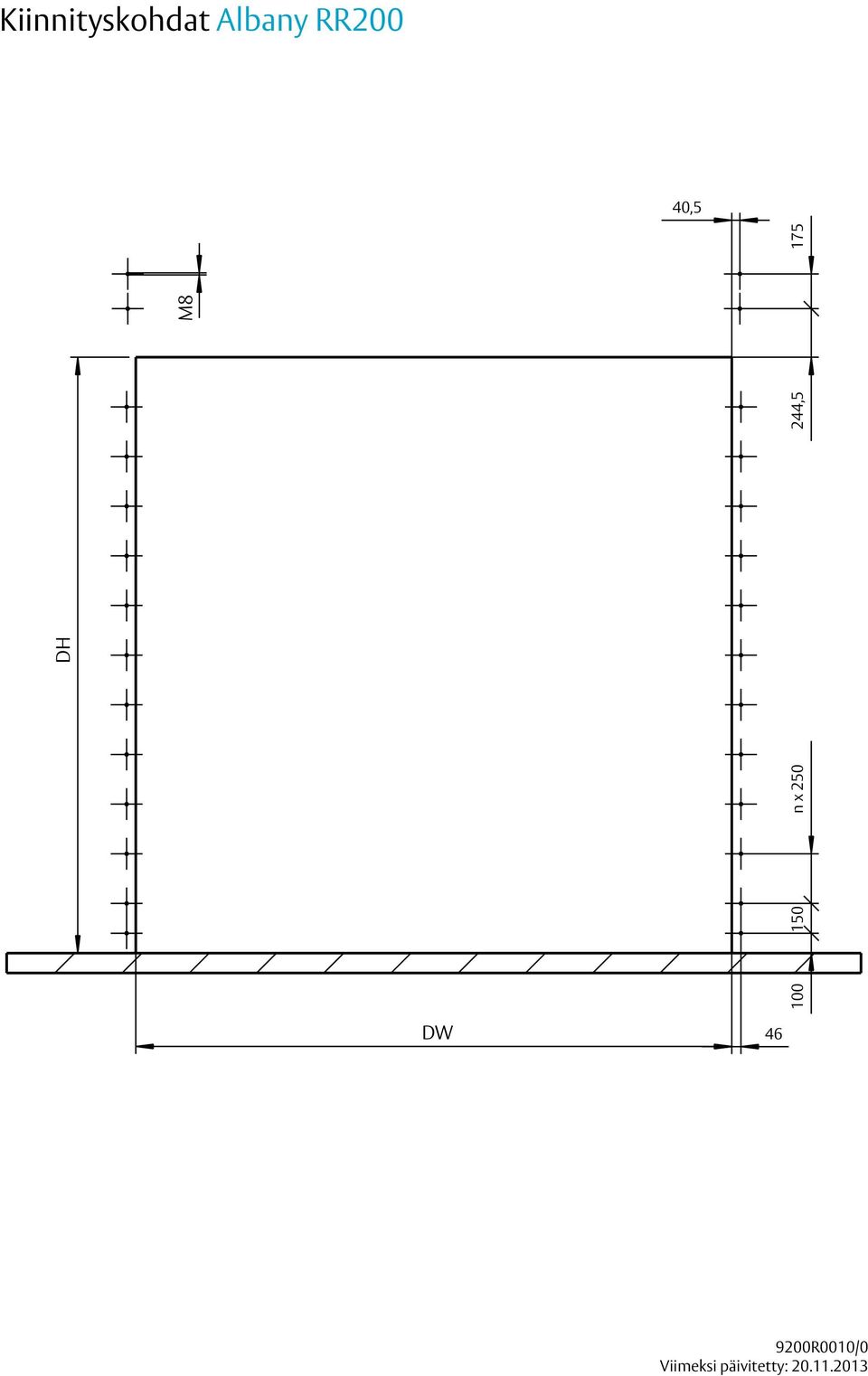

5 Kiinnityskohdat Albany RR200 40,5 DH M n x ,5 175 DW R0010/0 Viimeksi päivitetty:

6 ASSA ABLOY Entrance Systems on johtava automatisoitujen oviratkaisujen toimittaja. Niiden avulla varmistetaan, että tavarat ja ihmiset liikkuvat tehokkaasti. Tuotemerkkimme Besam, Crawford, Megadoor ja Albany ovat maailmanlaajuisesti tunnettuja ja niiden avulla voimme tarjota tuotteita ja palveluita loppukäyttäjille, jotka haluavat turvallisuutta, varmuutta, mukavuutta ja kestävää kehitystä. ASSA ABLOY Entrance Systems on ASSA ABLOY -konserniin kuuluva liiketoimintaryhmä. ASSA ABLOY Entrance Systems High Performance Door Solutions Suomi Follow us: Please enter ASSA ABLOY Entrance in the channel s search field. ASSA ABLOY Entrance Systems AB PL.MAN/Albany RR200/DEU.FI-1.1/ 1409 / Technical data subject to change without notice
