1 Käyttöohje / ARGO Ulisse AUR131CL / / RTL KÄYTTÖOHJEET JÄÄHDYTTIMET Siirrettävä split ilmastointilaite Martinkyläntie 39, VANTAA Puhelin , telefax

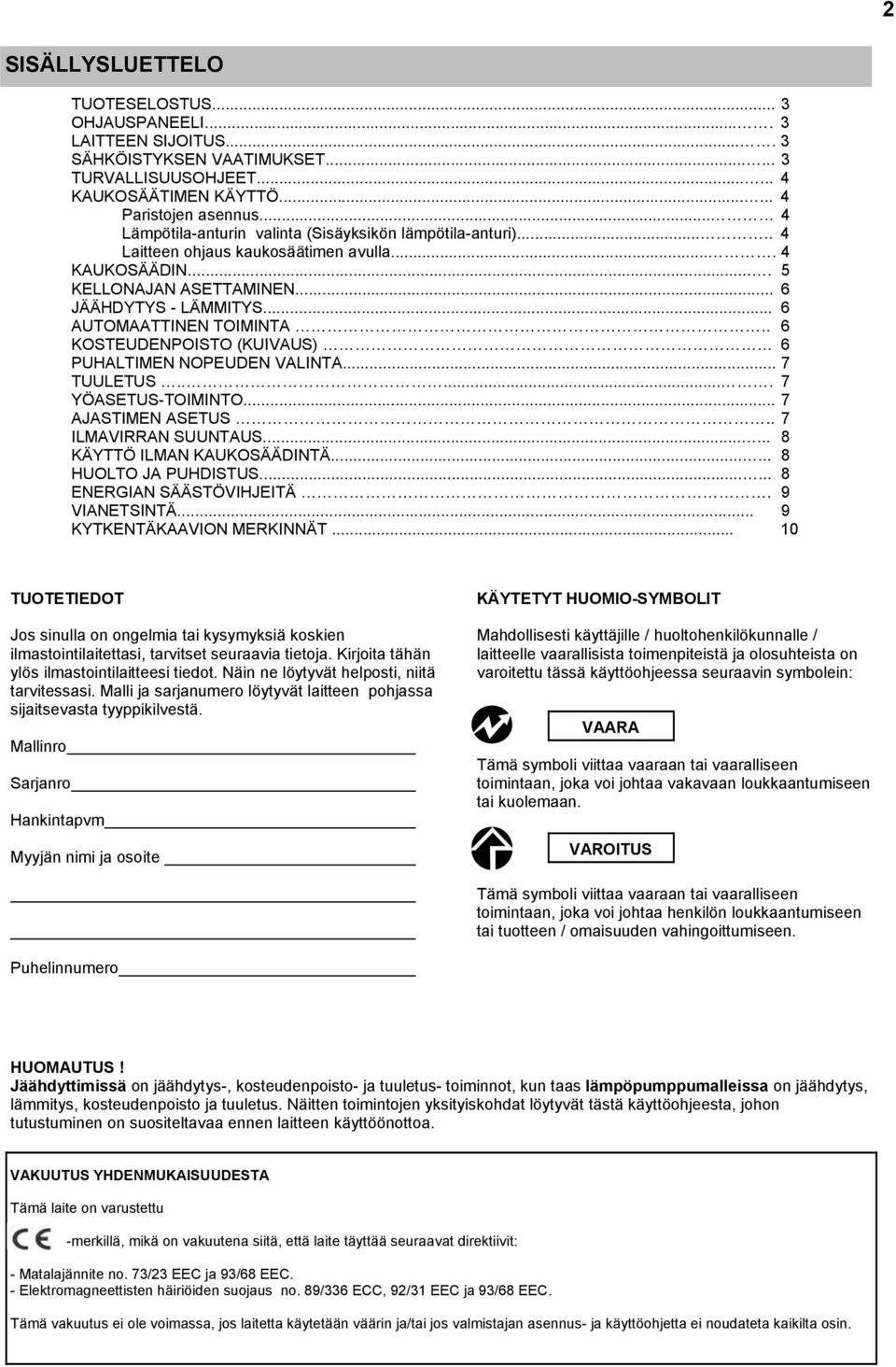

2 2 SISÄLLYSLUETTELO TUOTESELOSTUS... 3 OHJAUSPANEELI LAITTEEN SIJOITUS SÄHKÖISTYKSEN VAATIMUKSET TURVALLISUUSOHJEET KAUKOSÄÄTIMEN KÄYTTÖ Paristojen asennus... 4 Lämpötila-anturin valinta (Sisäyksikön lämpötila-anturi) Laitteen ohjaus kaukosäätimen avulla KAUKOSÄÄDIN KELLONAJAN ASETTAMINEN... 6 JÄÄHDYTYS - LÄMMITYS... 6 AUTOMAATTINEN TOIMINTA.. 6 KOSTEUDENPOISTO (KUIVAUS) 6 PUHALTIMEN NOPEUDEN VALINTA... 7 TUULETUS YÖASETUS-TOIMINTO... 7 AJASTIMEN ASETUS.. 7 ILMAVIRRAN SUUNTAUS KÄYTTÖ ILMAN KAUKOSÄÄDINTÄ HUOLTO JA PUHDISTUS ENERGIAN SÄÄSTÖVIHJEITÄ. 9 VIANETSINTÄ... 9 KYTKENTÄKAAVION MERKINNÄT TUOTETIEDOT Jos sinulla on ongelmia tai kysymyksiä koskien ilmastointilaitettasi, tarvitset seuraavia tietoja. Kirjoita tähän ylös ilmastointilaitteesi tiedot. Näin ne löytyvät helposti, niitä tarvitessasi. Malli ja sarjanumero löytyvät laitteen pohjassa sijaitsevasta tyyppikilvestä. Mallinro Sarjanro Hankintapvm Myyjän nimi ja osoite KÄYTETYT HUOMIO-SYMBOLIT Mahdollisesti käyttäjille / huoltohenkilökunnalle / laitteelle vaarallisista toimenpiteistä ja olosuhteista on varoitettu tässä käyttöohjeessa seuraavin symbolein: VAARA Tämä symboli viittaa vaaraan tai vaaralliseen toimintaan, joka voi johtaa vakavaan loukkaantumiseen tai kuolemaan. VAROITUS Tämä symboli viittaa vaaraan tai vaaralliseen toimintaan, joka voi johtaa henkilön loukkaantumiseen tai tuotteen / omaisuuden vahingoittumiseen. Puhelinnumero Jäähdyttimissä on jäähdytys-, kosteudenpoisto- ja tuuletus- toiminnot, kun taas lämpöpumppumalleissa on jäähdytys, lämmitys, kosteudenpoisto ja tuuletus. Näitten toimintojen yksityiskohdat löytyvät tästä käyttöohjeesta, johon tutustuminen on suositeltavaa ennen laitteen käyttöönottoa. VAKUUTUS YHDENMUKAISUUDESTA Tämä laite on varustettu -merkillä, mikä on vakuutena siitä, että laite täyttää seuraavat direktiivit: - Matalajännite no. 73/23 EEC ja 93/68 EEC. - Elektromagneettisten häiriöiden suojaus no. 89/336 ECC, 92/31 EEC ja 93/68 EEC. Tämä vakuutus ei ole voimassa, jos laitetta käytetään väärin ja/tai jos valmistajan asennus- ja käyttöohjetta ei noudateta kaikilta osin.

3 TUOTESELOSTUS 3 1 Infrapunakaukosäädin 2 Ilmansuodattimen kahva 3 Ilman puhallusaukko 4 Ohjauspaneeli 5 Pikaliitäntökotelon kansi 6 Ulkoyksikkö 7 Ulkoyksikön kori tai kannatuskonsoli 8 Taipuisa letkusto 9 Ilman imuaukko 10 Verkkojohto pistokkeineen OHJAUSPANEELI JÄÄHDYTINMALLIT 1. Ajastimen (Timer) valo: valo palaa, kun laite toimii ajastimen ohjaamana tai yöasetuksella. 2. Käyntivalo: valo palaa, kun ilmastointilaite on käynnissä. Valo vilkahtaa, kun tieto on siirtynyt kaukosäätimeltä laitteelle. Valo vilkkuu jatkuvasti suojatoimintojen aikana (esim. sulatuksen ollessa käynnissä). 3. Valmius (STAND-BY) valo: valo palaa, kun laitteessa on virta päällä ja laite voi vastaanottaa kaukosäätimeltä komentoja. 4. Vastaanotin: tämä yksikkö vastaanottaa kaukosäätimeltä (lähettimeltä) välittyvät viestit. 5. Käyttökytkin (käyttö ilman kaukosäädintä): paina kytkintä toistamiseen, jolloin toiminto vaihtuu seuraavasti: POIS (OFF) tai JÄÄHDYTYS (COOL). VAARA OFF-asento ei katkaise laitteesta virtaa. Jos haluat kytkeä laitteen pois verkosta irrota pistoke pistorasiasta. LAITTEEN SIJOITUS Laitteen saa asentaa ainoastaan valtuutettu asentaja laitteen mukana seuraavien asennusohjeiden mukaisesti. VAARA Älä sijoita ilmastointilaitetta seuraaviin paikkoihin: Tilaan, jossa on palavia höyryjä tai kaasuja tai erityisen kosteaan tilaan kuten kasvihuoneeseen. Tilaan, jossa on erityisen paljon kuumuutta tuottavia laitteita. Tilaan, joka on erittäin kostea (esim. kasvihuone tai pesula), jolloin laite saattaa joutua altiiksi vesiroiskeille. Vältä: Suojataksesi laitetta voimakkaalta korroosiolta, vältä ulkoyksikön sijoittamista tilaan, jossa on syövyttäviä kaasuja /huuruja tai paikkaan, jossa laite joutuu alttiiksi suolaisen meriveden roiskeille tai rikkipitoiselle ilmalle. SÄHKÖISTYKSEN VAATIMUKSET Ennen laitteen käyttönottoa VAROITUS 6. Veden pinnan hälytys: valo vilkkuu ja laite pysähtyy, jos kondenssiveden pinta noysee ja pumppaussysteemissä on häiriö. Tarkista, että sähköverkon ominaisuudet vastaavat laitteen vaatimuksia eli 220/240 V, 1-vaihe ja 50 Hz. Verkkojohton on tyyppiä M. Kun tarvitset uuden verkkojohdon ota yhteys laitteen myyjään. Ennenkuin asetat pistokkeen pistorasiaan, varmistu, että pistorasia on suojamaadoitettu. Varmistu, että virtapiiri, johon laite liitetään, on riittävä kestämään ilmastointilaitteen kuormituksen mukaan lukien mahdolliset muut laitteet (kodinkoneet, valaistus). Tarkista ilmastointilaitteen vaatima maksimi virta laitteen takana olevasta konekilvestä.

4 Käytä 10 A:n hidasta sulaketta. Varmista, että virtakytkimet, sulakkeet, jne ovat riittäviä kestämään laitteen käynnistysvirran (normaalisti 1 sekunnin ajan). Sähköistys on tehtävä Suomen sähköturvallisuusmääräysten mukaan. TURVALLISUUSOHJEET Lue tämä käyttöohje huolella ennen ilmastointilaitteen käyttöönottoa. Jos sinulla on siitä huolimatta vaikeuksia tai pulmia, käänny laitteen toimittajan puoleen. Tämä ilmastointilaite on suunniteltu tuottamaan sinulle miellyttävää sisäilmaa. Käytä tätä laitetta ainoastaan tässä käyttöohjeessa kuvattuun tarkoitukseen. VAARA Älä koskaan käytä tai säilytä bensiiniä tai muita palavia nesteitä tai kaasuja laitteen läheisyydessä. Se on erittäin vaarallista. Älä asenna laitteen alle sähköisiä laitteita, joita ei ole suojattu vähintään IPX1:n mukaisesti (SUOJAUS PYS- TYSUORILTA VESIPISAROILTA) LÄMPÖTILA-ANTURIN VALINTA Normaalisti huoneilman lämpötilaa mittaa ilmastointilaitteen lämpötila-anturi. Paina kaukosäätimen I FEEL-painiketta, kun haluat aktivoida kaukosäätimen lämpötila-anturin mittaamaan huoneilman lämpötilaa. Tällä toiminnolla ohjata ilmastointilaitetta huonetilan määrätyn kohdan mukaan eli sieltä, missä kaukosäädin sijaitsee. Kun käytät tätä toimintoa, varmistu ettei kaukosäätimen ja laitteen vastaanottimen välissä ole tiedonsiirtoa haittaavia esteitä. Kaukosäädin lähettää lämpötilatiedon sisäyksikölle kahden minuutin välein. Jos lämpötilaviesti ei välity sisäyksikölle viiteen minuuttiin jonkin häiriön takia, laite siirtyy automaattisesti mittaaman lämpötilaa sisäyksikön anturilta. Näissä tilanteissa kaukosäätimen ja laitteen mittaamat lämpötilat saattavat erota toisistaan. KAUKOSÄÄTIMEN NÄYTTÖ 4 VAROITUS Älä käynnistä/pysäytä laitetta pistotulpalla. Käytä kaukosäätimen ON/OFF -käynnistyspainiketta. Älä työnnä mitään ulkoyksikön puhallussäleikköön. Tämä on vaarallista, koska puhallin pyörii suurella nopeudella. Älä anna lasten leikkiä ilmastointilaitteella Älä jäähdytä tai lämmitä huonetilaa liiaksi, varsinkin jos lapsia tai vanhuksia on läsnä. KAUKOSÄÄTIMEN KÄYTTÖ Kaukosäädintä käytettäessä osoita lähetinpää kohti sisäyksikön vastaanotinta. SISÄYKSIKKÖ VASTAANOTIN KAUKOSÄÄTIMEN KÄYTTÖ PARISTOJEN ASENNUS Poista kaukosäätimen takaosan kansi. Aseta kaksi 1,5 V:n AAA alkalipaliparistoa paikoilleen. Varmista, että paristojen suunta on paristotilan merkintöjen mukainen. Paristot kestävät noin kuusi kuukautta riippuen kaukosäätimen käytön määrästä. Poista kaukosäätimen paristot, jos et käytä kaukosäädintä yli kuukauteen. Paina +, -, SET ja CLEAR -painikeita yhtäaikaa, aina kun olet vaihtanut paristot. (Tämä toimenpide, NOLLAUS, sallii uudelleen ohjelmoinnin. Kaukosäätimen asetukset on asetettava uudelleen.) Paristot sisältävät ympäristömyrkkyjä, joten hävitä ne asianmukaisesti jätteenkäsittelyohjeiden mukaan. LÄHETINPÄÄ KAUKOSÄÄDINYKSIKKÖ

5 KAUKOSÄÄDIN 5 Toiminto Automaattinen Jäähdytys Lämmitys Kosteudenpoisto Tuuletus NÄYTTÖ Tiedot näkyvät ruudussa, kun laite on kytketty päälle kaukosäätimestä. Käynnistysaika ajastinkäytössä Pysäytysaika ajastinkäytössä Näkyy, kun vuorokausiohjelma on käynnissä Puhaltimen nopeus Automaattinen Suuri nopeus Keskinopeus Pieni nopeus Näkyy tiedonsiirron aikana tai, jos kaukosäädin on lukittu Näkyy, kun yöasetus on käynnissä Automaattinen pyyhkäisy on toiminnassa Kello (tunnit ja minuutit) Asetuslämpötila tai huoneilman lämpötila Näkyy, kun näytöllä on huoneilman lämpötila. Näkyy, kun kaukosäätimen lämpötilamittaus ohjaa ilmastointilait ANTURI Kaukosäätimen sisällä oleva lämpötila-anturi mittaa huoneilman lämpötilaa LÄMPÖTILAN ASETUSPAINIKKEET (viileämpää) Paina tätä painiketta, kun haluat laskea asetuslämpötilaa. + (lämpimämpää) Paina tätä painiketta, kun haluat nostaa asetuslämpötilaa. LÄHETIN -merkki ilmestyy näytölle, kun tiedot välittyvät ilmastointilaitteen vastaanottimelle painettaessa jotakin kaukosäätimen painiketta. YÖASETUS PAINIKE Katso yksityiskohdat "Yöasetus - toiminto" kohdasta. - merkki ilmestyy näytölle ja mikroprosessori muuttaa asetuslämpötilaa energian säästämiseksi, kun laite on jäähdytys-, lämmitys tai kosteudenpoistotoiminnolla. HUONEILMAN LÄMPÖTILA Paina ROOM painiketta ja näytölle ilmestyy sen hetkinen huoneilman lämpötila. TOIMINNON VALINTAPAINIKE Painikkeesta muutetaan ilmastointilaitteen toimintoja (automaattinen)* Automatiikalla ilmastointilaite laskee asetuslämpötilan ja todellisen lämpötilan välisen eron ja valitsee automaattisesti joko jäähdytyksen tai lämmityksen. (lämmitys)* Ilmastointilaite lämmittää huoneilmaa. ASETUS PAINIKE Paina tätä painiketta, kun haluat valita jonkin seuraavista toiminnoista: kellonajan asetus ajastimen asetus Katso yksityiskohdat KELLONAJAN ASET- TAMINEN ja AJASTIMEN ASETUS -kohdista. AJASTIMEN JA KELLONAJAN ASETUS- PAINIKKEET (kosteudenpoisto, kuivaus) Ilmastointilaite laskee huoneilman kosteutta. (jäähdytys) Ilmastointilaite jäähdyttää huoneilmaa. (tuuletus) Ilmastointilaite pelkästään kierrättää huoneilmaa * Vain lämpöpumppumalleissa PUHALTIMEN NOPEUDEN VALINTAPAINIKE Mikroprosessori valitsee automaattisesti puhaltimen nopeuden. Suuri nopeus Keskinopeus Pieni nopeus ON/OFF KÄYTTÖPAINIKE Tämä painike käynnistää ja pysäyttää ilmastointilaitteen KAUKOSÄÄTIMEN LUKITUS Painamalla + tai -painikkeita asetetaan kellonaika ja ajastimen ajat. Yksityiskohdat löytyvät kohdista KELLONAJAN ASETTAMINEN ja AJASTIMEN ASETUS. AJASTIMEN ASETUSTEN NOLLAUS Paina CLEAR -painiketta, kun haluat peruuttaa ajastimen asetukset. AJASTINPAINIKE (ajastimen asetus) Paina TIMER -painiketta ja näytöllä käynnistyy ajastimen ohjelmointi. Katso yksityiskohdat AJASTIMEN ASETUS. Painamalla tätä painiketta saadaan asetukset lukittua sen hetken tilaan. Kun lukitus on päällä, kaukosäätimestä ei voi muuttaa asetuksia. Lukitus poistetaan painamalla painiketta uudelleen. PAINIKKEET EIVÄT OLE KÄYTÖSSÄ LÄMPÖTILA-ANTURIN VALINTA Painamalla IFEEL -painiketta saadaan kaukosäätimen lämpötilan ohjaus toimintaan. Tämä toiminnolla voidaan huoneilman lämpötilaa ohjata tietystä kohtaa esim. työpisteen läheltä.

6 6 KELLONAJAN ASETTAMINEN 1. Paina SET asetuspainiketta viisi sekuntia. Ainoastaan kellonaika vilkkuu näytöllä. 2. Paina + ja -painikkeita niin kauan kellonaika on näytöllä oikein. 3. Paina SET painiketta uudelleen, jolloin kellonaika lakkaa vilkkumasta. JÄÄHDYTYS Tarkista, että verkkojohdon pistoke on pistorasiassa ja että, sisäyksikön valmius (STANDBY) valo palaa. 1. Aseta MODE-painikkeesta JÄÄH- DYTYS (COOL). 2. Käynnistä ilmastointilaite kaukosäätimen ON/OFF -painikkeesta. 3. Valitse TEMP-painikkeista haluamasi lämpötila. (Väliltä maksimi 30 ºC ja minimi 16 ºC). NÄYTÖLLE ILMESTYY VALITTU LÄMPÖTILA 4. Valitse FAN SPEED-painikkeesta haluamasi puhaltimen nopeus. KOSTEUDENPOISTO (DRY) 1. Aseta MODE-painikkeesta KOSTEUDENPOISTO (DRY) 2. Käynnistä ilmastointilaite kaukosäätimen ON/OFFpainikkeesta. 3. Valitse TEMP-painikkeista lämpötila, joka on 1-2 ºC korkeampi, kuin huoneilman sen hetkinen lämpötila. (Väliltä maksimi 30 ºC ja minimi 16 ºC). NÄYTÖLLE ILMESTYY VALITTU LÄMPÖTILA Kosteudenpoisto ei ole tarkoitettu jäähdytykseen. Jos haluat jäähdytystä, käytä jäähdytystoimintoa, jolloin poistuu myös kosteutta. Käytä kosteudenpoistoa, kun haluat alentaa huoneilman kosteutta. Kun huoneilman asetuslämpötila on saavutettu, kuivausjaksot toistuvat, jolloin laite käynnistyy ja pysähtyy automaattisesti. Kosteudenpoistossa puhaltimen nopeus on automaattisesti pieni tai pysähdyksissä, jolloin estetään ylijäähdytys. Kosteudenpoisto ei ole mahdollista, jos huoneilman lämpötila 15 ºC tai vähemmän.

7 7 PUHALTIMEN NOPEUDEN VALINTA LÄMPÖTILAN MUUTOS JÄÄHDYTYKSESSÄ Automaattinen Valitse FAN SPEED painikkeesta AUTO -asento. Kun AUTO on valittu, laitteen mikroprosessori ohjaa automaattisesti puhaltimen nopeutta. Kun ilmastointilaite on käynnistetty, mikroprosessori laskee asetusarvon ja huoneen lämpötilan välistä eroa ja valitsee automaattisesti sopivimman puhallintehon. Asetuslämpötila Huoneilman lämpötila Tuuletus toiminnossa mikroprosessori ohjaa puhaltimen nopeutta automaattisesti eli samoin kuin jäähdytyksellä. - KUN ASETUSLÄMPÖTILAN PUHALLIN- JA HUONELÄMPÖTILAN ERO ON: NOPEUS - Jäähdytys ja 2 ºC tai sen yli Suuri kosteudenpoisto -toiminnolla Välillä 2-1 ºC Keski Alle 1 ºC Pieni Yllä esitetyt arvot perustuvat kaukosäätimen lämpötilamittaukseen. Jos käytössä on sisäyksikön lämpötila-anturi, toiminta saattaa hieman erota edellä esitetystä. Käsivalintainen Puhaltimen nopeutta voi vaihtaa käsivalintaisesti valitsemalla FAN SPEED -painikkeesta haluttu puhaltimen nopeus. Suuri Keski Pieni AJASTIMEN ASETUS A) Pysäytysajan asetus 1. Käynnistä laite ON/OFF -painikkeesta. 2. Paina TIMER -painiketta, kunnes OFF -merkki alkaa vilkkumaaan. 3. Paina + tai - -painikkeista, kunnes haluttu pysäytysaika on näytöllä (TASATUNNIT). 4. Paina SET -painiketta, jolloin ajastimen pysäytysaika aktivoituu. B) Käynnistysajan asetus 1. Pysäytä laite ON/OFF -painikkeesta. 2. Paina TIMER -painiketta, kunnes ON -merkki alkaa vilkkumaan. 3. Paina + tai - -painikkeista, kunnes haluttu käynnistysaika on näytöllä (TASATUNNIT). 4. Paina SET -painiketta, jolloin ajastimen käynnistysaika aktivoituu. TUULETUS TOIMINTO Jos haluat pelkästään kierrättää huoneilmaa ilman jäähdytystä, toimi seuraavasti: 1. Paina MODE-painiketta, kunnes tuuletustoiminnon merkki ilmestyy näytölle. 2. Paina ON/OFF käyttöpainiketta ja käynnistä ilmastointilaite. YÖASETUS TOIMINTO Yöasetus-toiminto mahdollistaa energiansäästön. 1. Valitse MODE-painikkeesta jäähdytys tai tuuletustoiminto. 2. Paina SLEEP -painiketta. 3. Yöasetus -merkki ilmestyy näyttöön. Kun haluat lopettaa yöasetus-toiminnon, paina uudelleen SLEEP -painiketta. Mitä yöasetus-toiminto tarkoittaa? Kun asetuslämpötila on saavutettu, laite pysähtyy. Noin yhden tunnin kuluttua, laite nostaa lämpötila-asetusta automaattisesti 1 ºC. Kun huoneilman uusi lämpötila on saavutettu, laite pysähtyy. Noin tunnin kuluttua uuden asetusarvon saavuttamisesta nostaa laite jälleen automaattisesti lämpötila-asetusta 1 ºC. Toiminto mahdollistaa energian säästön mukavuudesta tinkimättä ja on käytännöllinen tarvitessasi vain vähäistä jäähdytystä. C) Vuorokausiohjelman asetus 1. Paina TIMER -painiketta, kunnes ON -merkki alkaa vilkkumaan. 2. Paina + tai - -painikkeista, kunnes haluttu käynnistysaika on näytöllä (TASATUNNIT). 3. Paina TIMER -painiketta, kunnes OFF -merkki alkaa vilkkumaaan. 4. Paina + tai - -painikkeista, kunnes haluttu pysäytysaika on näytöllä (TASATUNNIT). 5. Paina TIMER -painiketta ja sen jälkeen SET -painiketta, jolloin vuorokausiohjema aktivoituu. D) Ajastinohjausten peruutus Paina CLEAR -painiketta, jos haluat peruuttaa kaikki ajastintoiminnot. Jos asetettua ajastintoimintoa ei lopuksi aktivoida painamalla lopuksi SET -painiketta, ajastin palautuu vanhoihin asetuksiin 15 sekunnin kuluessa.

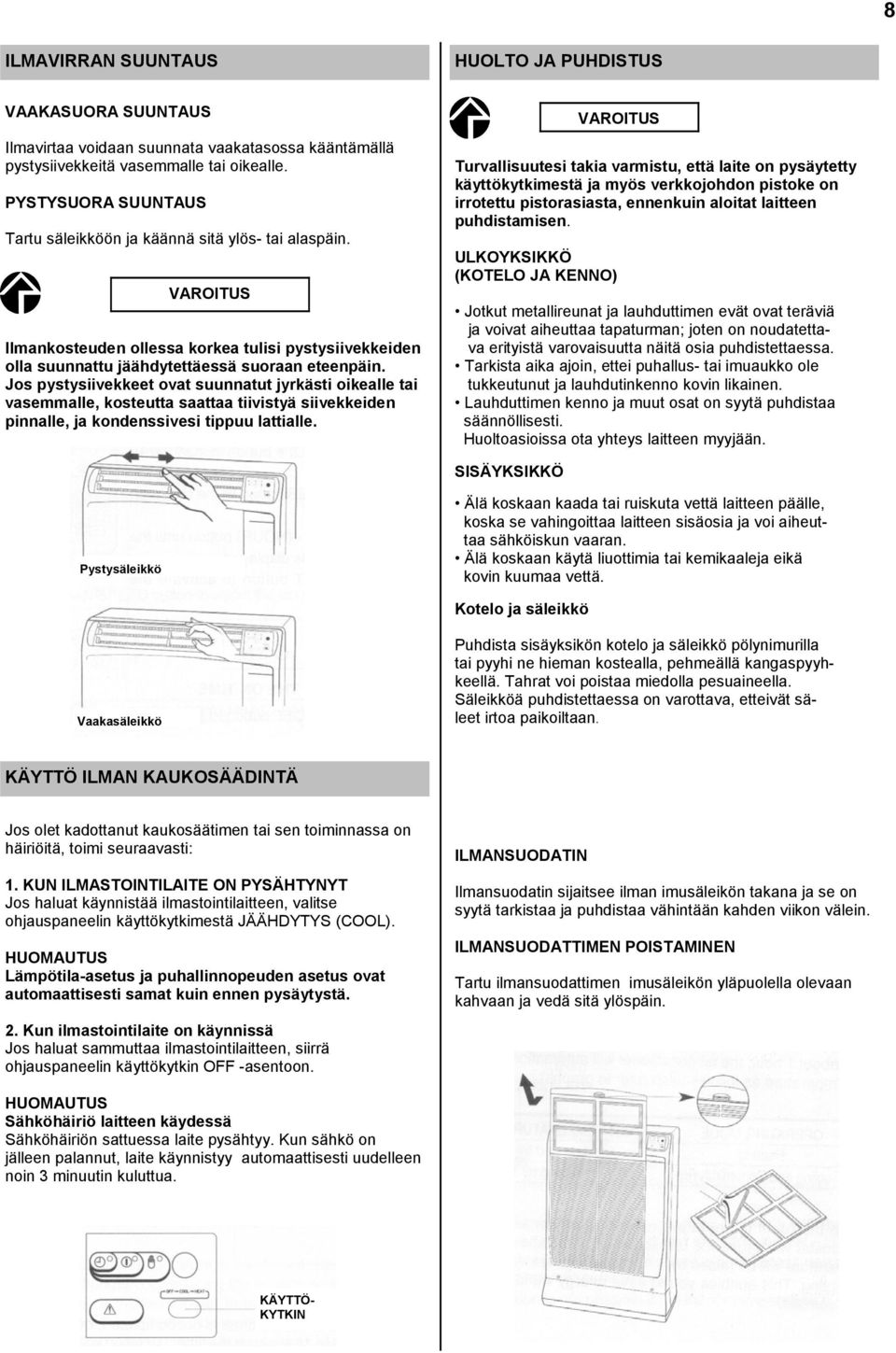

8 8 ILMAVIRRAN SUUNTAUS HUOLTO JA PUHDISTUS VAAKASUORA SUUNTAUS Ilmavirtaa voidaan suunnata vaakatasossa kääntämällä pystysiivekkeitä vasemmalle tai oikealle. PYSTYSUORA SUUNTAUS Tartu säleikköön ja käännä sitä ylös- tai alaspäin. VAROITUS Ilmankosteuden ollessa korkea tulisi pystysiivekkeiden olla suunnattu jäähdytettäessä suoraan eteenpäin. Jos pystysiivekkeet ovat suunnatut jyrkästi oikealle tai vasemmalle, kosteutta saattaa tiivistyä siivekkeiden pinnalle, ja kondenssivesi tippuu lattialle. VAROITUS Turvallisuutesi takia varmistu, että laite on pysäytetty käyttökytkimestä ja myös verkkojohdon pistoke on irrotettu pistorasiasta, ennenkuin aloitat laitteen puhdistamisen. ULKOYKSIKKÖ (KOTELO JA KENNO) Jotkut metallireunat ja lauhduttimen evät ovat teräviä ja voivat aiheuttaa tapaturman; joten on noudatettava erityistä varovaisuutta näitä osia puhdistettaessa. Tarkista aika ajoin, ettei puhallus- tai imuaukko ole tukkeutunut ja lauhdutinkenno kovin likainen. Lauhduttimen kenno ja muut osat on syytä puhdistaa säännöllisesti. Huoltoasioissa ota yhteys laitteen myyjään. SISÄYKSIKKÖ Pystysäleikkö Älä koskaan kaada tai ruiskuta vettä laitteen päälle, koska se vahingoittaa laitteen sisäosia ja voi aiheuttaa sähköiskun vaaran. Älä koskaan käytä liuottimia tai kemikaaleja eikä kovin kuumaa vettä. Kotelo ja säleikkö Vaakasäleikkö Puhdista sisäyksikön kotelo ja säleikkö pölynimurilla tai pyyhi ne hieman kostealla, pehmeällä kangaspyyhkeellä. Tahrat voi poistaa miedolla pesuaineella. Säleikköä puhdistettaessa on varottava, etteivät säleet irtoa paikoiltaan. KÄYTTÖ ILMAN KAUKOSÄÄDINTÄ Jos olet kadottanut kaukosäätimen tai sen toiminnassa on häiriöitä, toimi seuraavasti: 1. KUN ILMASTOINTILAITE ON PYSÄHTYNYT Jos haluat käynnistää ilmastointilaitteen, valitse ohjauspaneelin käyttökytkimestä JÄÄHDYTYS (COOL). HUOMAUTUS Lämpötila-asetus ja puhallinnopeuden asetus ovat automaattisesti samat kuin ennen pysäytystä. 2. Kun ilmastointilaite on käynnissä Jos haluat sammuttaa ilmastointilaitteen, siirrä ohjauspaneelin käyttökytkin OFF -asentoon. ILMANSUODATIN Ilmansuodatin sijaitsee ilman imusäleikön takana ja se on syytä tarkistaa ja puhdistaa vähintään kahden viikon välein. ILMANSUODATTIMEN POISTAMINEN Tartu ilmansuodattimen imusäleikön yläpuolella olevaan kahvaan ja vedä sitä ylöspäin. HUOMAUTUS Sähköhäiriö laitteen käydessä Sähköhäiriön sattuessa laite pysähtyy. Kun sähkö on jälleen palannut, laite käynnistyy automaattisesti uudelleen noin 3 minuutin kuluttua. KÄYTTÖ- KYTKIN

9 9 Ilmastointilaitteen varastointi Jos laitetta ei käytetä pitkään aikaan, puhdista suodatin ja tyhjennä sisäyksikön kondenssiveden allas tyhjennysletkusta ja samoin ulkoyksikkö kallistamalla sitä ennen varastointia. Älä irrota taipuista letkustoa ellei se ole aivan välttämätöntä. Jos pikaliittimet joudutaan avaamaan, ne on suljettava hyvin lisävarusteena saatavilla tulpilla, ettei mitään likaa pääse putkistoon. Älä laita mitään painavia esineitä laitteen päälle ja suojaa se kangas- tai muovipussilla. SUODATTIMEN PUHDISTUS Puhdista suodatin ensin pölynimurilla. Jos suodattimeen on tarttunut likaa, pese se lämpimällä vedellä ja miedolla pesuaineella, huuhtele se ja anna kuivua. ENERGIAN SÄÄSTÖVIHJEITÄ ÄLÄ TEE NÄIN: Älä sulje ilman imu- ja puhallusaukkoja. Jos ilmankierto estyy, laitteen teho laskee ja se voi vioittua. Älä aseta laitetta suoraan auringonvaloon. TEE NÄIN: Pidä ilmansuodatin aina puhtaana. Likainen suodatin laskee laitteen jäähdytystehoa. Estä jäähdytetyn ilman karkaaminen huonetilasta, joten pidä ovet, ikkunat ja muut aukot suljettuina. VIANETSINTÄ KONDENSSIVEDEN TYHJENNYSYHDE VAARA Langattomien puhelinten käyttö ilmastointilaitteen läheisyy- -dessä saattaa aiheuttaa häiriöitä laitteen normaaliin toimintaan. Jos toiminnassa on poikkeavuutta, (käyntivalo palaa,mutta ulkoyksikkö ei käynnisty) toimi seuraavasti: katkaise sähkönsyöttö irrottamalla pistoke vähintään 60 sekunnin ajaksi. Sen jälkeen laita pistoke takaisin ja käynnistä ilmastointilaite uudelleen. Hätätapauksessa kondenssivesi voidaan johtaa tyhjennysletkusta erilliseen astiaan. Jos ilmastointilaitteesi ei toimi kunnolla, tarkista ensiksi seuraavat kohdat ennenkuin otat yhteyden huoltoon. Jos laite ei siltikään toimi kunnolla, ota yhteys laitteen toimittajaan tai huoltoliikkeeseen. Häiriö: ilmastointilaite ei toimi ollenkaan Mahdollinen syy: 1. Sähkönsyöttö on poikki 2. Vuotovirtasuoja on lauennut 3. Verkkojännite on liian alhainen 4. Käyttöpainike on OFF-asennossa 5. Kaukosäätimen paristot ovat lopussa Toimenpide: 1. Palauta sähkönsyöttö 2. Ota yhteys huoltoon 3. Ota yhteys sähköasennusliikkeeseen tai laitteen toimittajaan 4. Paina ON/OFF käyttöpainiketta 5. Vaihda paristot Häiriö: Ohjauspaneelin käyntivalo vilkkuu ja laite ei toimi Mahdollinen syy: Vika sähköistyksessä Toimenpide: Ota yhteys huoltoon Häiriö: Kompressori käynnistyy, pysähtyy pian Mahdollinen syy: Este lauhduttimen edessä (haittaa ilmankiertoa) Toimenpide: Poista este Häiriö: heikko jäähdytysteho Mahdollinen syy: 1. Likainen tai tukkeutunut ilmansuodatin 2. Lämmönlähde (keitin, sähkölämmitin/ muu sähkölaite) tai paljon ihmisiä samassa tilassa 3. Ovet ja/tai ikkunat ovat avoinna 4. Este ilman imu-/puhallusaukon edessä 5. Termostaatin asetusarvo liian korkea (jäädytys) Toimenpide: 1. Puhdista suodatin 2. Poista lämmönlähde, mikäli mahdollista. 3. Sulje ovet / ikkunat 4. Poista esteet 5. Muuta termostaatin asetusta Häiriö: nakuttava ääni Mahdollinen syy: 1. Äkillisestä lämpötilan muutoksesta johtuen jäähdytys - toiminnon aikana muoviosat saattavat kutistua. Toimenpide: 1. Tämä on normaalia ja ääni häviää hetken kuluttua. Jos vedenpinnan hälytysvalo palaa ja samanaikaisesti ilmastointilaite pysähtyy lyhyeksi ajaksi, 1-2 minuutiksi, on syynä liian suuri kondensoituva vesimäärä (erittäin korkea ilman kosteuspitoisuus), jota pumppu ei ehdi pumpata. Jos sen sijaan hälytysvalo palaa ja laite pysähtyy kokonaan on syynä häiriö pumppausjärjestelmässä tai vesiletku on taittunut tai puristuksissa. Ota yhteys laitteen myyjään/ huoltoon.

10 10 KYTKENTÄKAAVION MERKINNÄT LAITTEEN OSIEN MERKINNÄT VÄRIKOODIT MERKINTÄ OSA MERKINTÄ VÄRI PC KONDENSSIVESIPUMPUN MOOTTORI BLK MUSTA CM KOMPRESSORIN MOOTTORI BLU SININEN C1,2,3 KONDENSAATTORI BRN RUSKEA - DEF THERMO SULATUS TERMOSTAATTI GRN / YEL VIHREÄ / KELTAINEN IND.U. SISÄYKSIKKÖ GRY HARMAA OUTD.U. ULKOYKSIKKÖ ORG ORANSSI FMO ULKOYKSIKÖN PUHALTIMEN MOOTTORI PNK VAALEANPUNAINEN FMI SISÄYKSIKÖN PUHALTIMEN MOOTTORI RED PUNAINEN IND.ASSY NÄYTTÖYKSIKKÖ VLT VIOLETTI AL VEDEN PINNAN HÄLYTYS WHT VALKOINEN NF MELUNSUODATIN YEL KELTAINEN ORL YLIKUORMITUSRELE PCB1,2 OHJAUSYKSIKKÖ PR VIRTARELE MS UIMURI-TURVAKYTKIN SW.ASSY KÄYNNISTYSKYTKIN TH1,2 LÄMPÖSUOJA TP KYTKENTÄLEVY - TR MUUNTAJA 20S 4-TIEVENTTIILI RA KÄYNNISTYSRELE - LC VIRRAN RAJOITIN - RP PUMPUN RELE
