Käyttöohje/Argo/AWI 25-35AHL Sivu 1/ /TS KÄYTTÖOHJEET. Tässä ilmastointilaitteessa käytetään uutta kylmäainetta R410A

Transkriptio

1 Käyttöohje/Argo/AWI 25-35AHL Sivu 1/25 KÄYTTÖOHJEET Tässä ilmastointilaitteessa käytetään uutta kylmäainetta R410A NORDIC-INVERTER-ILMALÄMPÖPUMPUT AWI 25AHL+25AHB AWI 35AHL+35AHB Säilytä nämä ohjeet mahdollista tulevaa tarvetta varten Split seinämallinen invertterikäyttöinen ilmastointilaite Maahantuoja:

2 Käyttöohje/Argo/AWI 25-35AHL Sivu 2/25 Ominaisuudet Tämä ilmastointilaite on invertterikäyttöinen ja sen jäähdytys-/lämmitysteho säätyy automaattisesti kulloisenkin tarpeen mukaan. Toimintojen ja käytön yksityiskohdat löydät jäljempänä tässä ohjeessa. Mikroprosessoriohjattu toiminta Kaukosäätimen ohjausautomatiikan edistykselliset ominaisuudet yhdistettynä loogiseen näyttöön tekevät laitteen käytön helpoksi ja yksinkertaiseksi. Yksinkertainen langaton kaukosäädin Kaukosäätimestä löytyvät yhdellä napin painalluksella kaikki ohjaustoiminnot, joita tarvitaan laitteen monipuoliseen automatiikkakäyttöön. Vuorokausiajastin Ajastimesta voidaan asettaa halutut laitteen käynnistys- ja pysähdysajankohdat. Viiveajastin Viiveajastin pysäyttää automaattisesti laitteen yhden tunnin kuluttua. Yöasetus Tällä painikkeella voit muuttaa termostaatin lämpötila-asetusta yön ajaksi ja säästät samalla energiaa. Automaattinen ja kolmiportainen puhaltimen nopeus Auto/suuri/keski/pieni nopeus. Pyyhkäisy-toiminto (Sweep) Puhallusaukon läppä liikkuu automaattisesti ylös ja alas. Tämä toiminto parantaa ilman leviämistä huoneen joka kolkkaan. Automaattinen puhalluksen suuntaus Puhalluksen suuntausläppä asettuu automaattisesti optimiasentoon lämmityksellä, jäähdytyksellä ja kuivauksella. Automaattinen jäähdytyksen ja lämmityksen valinta Laitteen automatiikka valitsee joko jäähdytys- tai lämmitystoiminnon riippuen huoneen lämpötilan ja asetuslämpötilan välisestä erosta. Kuumakäynnistys Puhallusilma on lämmintä ja miellyttävää heti laitteen käynnistymisestä lähtien. Tämä toiminto estää kylmän vedon laitteen käynnistyessä, koska lämpöpumppu on toiminnassa jo ennen sisäyksikön puhaltimen käynnistymistä vieläpä sulatuksellakin. Automaattinen käynnistys sähkökatkon jälkeen Sähkökatkon jälkeen laite käynnistyy kaukosäätimen signaalista automaattisesti katkoa edeltäneillä asetuksilla. Tehotoiminto Jos laite ei ole AUTO-toiminnolla, se toimii täydellä teholla yhtäjaksoisesti 30 minuutin ajan, riippumatta halutusta huoneen lämpötilasta. Puhallin siirtyy automaattisesti supersuurelle nopeudella, joka on vielä yhtä porrasta korkeammalla kuin suuri nopeus. Hiljainen käynti Puhallin siirtyy pienemmälle nopeudelle, jolloin myös käyntiääni hiljenee. llmansuodatin Laite on varustettu ilmansuodattimella, joka ehkäisee homesienten kasvua suodattimessa. Puhdasilmasuodatin Puhdasilmasuodatin poistaa ilmasta pölyhiukkasia ja eliminoi epämiellyttäviä hajuja. Käyttörajoitukset: Lämmitystoiminnolla alhaisin ulkolämpötila on 20 C ja ylin lämpötila on +24 C. Sisälämpötila C. Jäähdytystoiminnolla alhaisin ulkolämpötila on 5 C ja ylin lämpötila on +43 C. Sisälämpötila C.

3 SISÄLLYSLUETTELO Käyttöohje/Argo/AWI 25-35AHL Sivu 3/25 Sivu Ominaisuudet 2 Tuotetiedot. 3 Huomio symbolit 3 Laitteen sijoitus. 4 Sähköistyksen vaatimukset. 4 Turvallisuusohjeet. 4 Osien nimet 5 Kaukosäätimen käyttö.. 10 Kaukosäädinohjaus Automaattikäyttö Käsikäyttö Puhaltimen nopeuden valinta Pelkkä puhallus Yöasetus Hiljainen käynti Tehotoiminto.. 16 Erityishuomautuksia 17 Ajastimen asetus 18 Viiveajastimen käyttö 20 Energian säästövihjeitä. 20 Puhalluksen suuntaus 21 Käyttö ilman kaukosäädintä 22 Huolto ja puhdistus.. 22 Vianetsintä.. 25 Tuotetiedot Jos sinulla on ongelmia tai kysymyksiä koskien ilmastointilaitettasi, tarvitset seuraavia tietoja. Kirjoita tähän ylös ilmastointilaitteesi tiedot. Näin ne löytyvät helposti, niitä tarvitessasi. Malli ja sarjanumero löytyvät sisäyksikön alareunassa sijaitsevasta tyyppikilvestä. Mallinro Sarjanro Hankintapvm Myyjän nimi ja osoite Puhelinnumero VAKUUTUS YHDENMUKAISUUDESTA Tämä laite on varustettu -merkillä, mikä on vakuutena siitä, että laite täyttää seuraavat direktiivit: No. 89/336/ECC, 73/23/EEC, 93/68/EEC ja 92/31/EEC Tämä vakuutus ei ole voimassa, jos laitetta käytetään väärin ja/tai jos valmistajan asennus- ja käyttöohjetta ei noudateta kaikilta osin. KÄYTETYT HUOMIO-SYMBOLIT Mahdollisesti käyttäjille / huoltohenkilökunnalle / laitteelle vaarallisista tilanteista ja olosuhteista on varoitettu tässä käyttöohjeessa seuraavin symbolein: VAARA!!! Tämä symboli viittaa vaaraan tai vaaralliseen toimintaan, joka voi johtaa vakavaan loukkaantumiseen tai kuolemaan. VAROITUS Tämä symboli viittaa vaaraan tai vaaralliseen toimintaan, joka voi johtaa loukkaantumiseen tai tuotteen / omaisuuden vahingoittumiseen.

4 Laitteen sijoitus Käyttöohje/Argo/AWI 25-35AHL Sivu 4/25 Ilmastointilaitteen saa asentaa vain TUKESin hyväksymä asennusliike. Ennen laitteen asennusta tarkista, että sähköverkon jännite vastaa laitteen tyyppikilven vaatimuksia. VAARA!!! Älä sijoita ilmastointilaitetta tilaan, jossa on palavia höyryjä tai kaasuja tai erityisen kosteaan tilaan kuten kasvihuoneeseen. Älä sijoita ilmastointilaitetta myöskään tilaan, jossa on erityisen paljon kuumuutta tuottavia laitteita. Vältä: Suojataksesi laitetta voimakkaalta korroosiolta, vältä ulkoyksikön sijoittamista tilaan, jossa on syövyttäviä kaasuja /huuruja tai paikkaan, jossa laite joutuu alttiiksi suolaisen meriveden roiskeille tai rikkipitoiselle ilmalle. Sähköistyksen vaatimukset 1. Laitteen sähköistys on tehtävä Suomen sähköturvallisuusmäärästen mukaan. Ota yhteys laitteen myyjään tai valtuutettuun sähköasennusliikkeeseen. 2. Jokainen yksikkö on suojamaadoitettava kunnolla. 3. Sähköistyksen saa tehdä ainoastaan valtuutettu sähköasentaja. Turvallisuusohjeet Lue tämä käyttöohje huolella ennen ilmastointilaitteen käyttöönottoa. Jos sinulla on siitä huolimatta vai-keuksia tai pulmia, käänny laitteen myyjän puoleen. Tämä ilmastointilaite on suunniteltu tuottamaan sinulle miellyttävää sisäilmaa. Käytä tätä laitetta ainoastaan tässä käyttöohjeessa kuvattuun tarkoitukseen. VAARA!!! Älä koskaan käytä tai säilytä bensiiniä tai muita palavia nesteitä tai kaasuja laitteen läheisyydessä. Se on erittäin vaarallista. Tässä ilmastointilaitteessa ei ole puhallinta, joka puhaltaa sisään raikasta ulkoilmaa. Jos samassa huonetilassa käytetään kaasu- tai öljykäyttöisiä lämmityslaitteita, jotka kuluttavat paljon happea ilmasta, on huolehdittava riittävästä korvausilman saannista. Muutoin saattaa ääritilanteessa olla tukehtumisriski. VAROITUS Älä käynnistä/pysäytä laitetta turva-/pääkytkimestä. Käytä kaukosäätimen ON/OFF -käynnistyspainiketta tai sisäyksikön käyttökytkintä. Älä työnnä mitään ilmastointilaitteen ulkoyksikön puhallusaukkoon. Se on vaarallista, koska puhallin pyörii suurella nopeudella. Älä anna lasten leikkiä ilmastointilaitteella. Älä jäähdytä tai lämmitä huonetilaa liiaksi varsinkin, jos lapsia tai vanhuksia on läsnä.

5 Osien nimet Käyttöohje/Argo/AWI 25-35AHL Sivu 5/25 SISÄYKSIKKÖ Ilman imusäleikkö Ilman puhallusaukko Kaukosäädin Kondenssivesiputki Kylmäaineputket ULKOYKSIKKÖ Ilman puhallusaukko Kuva esittää normaalia seinämallista ilmastointilaitetta. Riippuen valitusta tyypistä, laitteen muoto saattaa poiketa kuvassa esitetystä laitteesta. Ilmastointilaite koostuu sisä- ja ulkoyksiköstä. Laitetta voidaan ohjata kaukosäätimellä. Ilman imuaukko Ilma imetään säleikön ja sen takana olevan suodattimien läpi sisäyksikköön. Suodattimet poistavat ilmasta hiukkasmaisia epäpuhtauksia. Ilman puhallusaukko Jäähdytetty tai lämmitetty huoneilma puhalletaan takaisin huonetilaan. Kaukosäädin Langattomasta kaukosäätimestä laite käynnistetään/pysäytetään (ON/OFF) sekä valitaan haluttu toiminto, lämpötila, puhaltimen nopeus, ajastinohjaus ja ilmapuhalluksen pyyhkäisy (SWEEP). Kylmäaineputket Kylmäaine kulkee näissä kupariputkissa sisä- ja ulkoyksikköjen välillä. Kondenssivesiletku Poistaa ilmastointilaitteen sisäyksikössä kondensoituneen veden. Ulkoyksikkö (lauhdutin) Ulkoyksikkö koostuu kompressorista, puhaltimesta, lämmönsiirtimestä ja sähkökomponenteista.

6 Käyttöohje/Argo/AWI 25-35AHL Sivu 6/25 Laitteen merkkivalot ja ohjauskytkin SISÄYKSIKKÖ TÄRKEÄÄ! Älä käytä radiolaitteita kuten Käynnin merkkivalo matkapuhelimia kaukosäätimen Ajastimen merkkivalo vastaanottimen läheisyydessä Hiljaisen käynnin ( alle 1 metrin etäisyydellä). merkkivalo Jotkut radiolaitteet saattavat aiheuttaa häiriöitä laitteen Ohjauskytkin toiminnalle Kaukosäätimen vastaanotin KAUKOSÄÄTIMEN vastaanotin OHJAUSKYTKIN Vastaanotin poimii kaukosäätimen lähettimeltä saapuvat infrapunasignaalit. Kun kaukosäädintä ei voi käyttää, tästä kytkimestä voidaan valita joko lämmitys- tai jäähdytystoiminto. Joka kerran kun tätä kytkintä painetaan, valittu toiminto nähdään KÄYNNIN merkkivalon muuttuneesta väristä. Paina kytkintä ja valitse haluamaasi toimintoa vastaava merkkivalon väri. Jäähdytys Lämmitys Pysäytys (vihreä) (punainen) (valo sammuu) KÄYNNIN merkkivalo AJASTIMEN valo HILJAINEN KÄYNTI -valo Tämä merkkivalo palaa, kun valittu toiminto on AUTO (punainen tai vihreä), LÄMMITYS (punainen), KUIVAUS (oranssi), JÄÄHDYTYS (vihreä) ja PUHALLUS (vihreä). Käynnin merkkivalo on vuoroin punainen ja vuoroin oranssi, kun laittesto on sulatuksella. Merkkivalo palaa, kun laite toimii ajastimen ohjaamana. Valo palaa, kun HILJAINEN KÄYNTI on valittu. Merkkivalot on himmennetty, jos laite toimii YÖASETUKSELLA.

7 Kaukosäädin (näyttö) Käyttöohje/Argo/AWI 25-35AHL Sivu 7/25 Näkyy tiedon välittyessä Sisäyksikön lämpötila-anturi käytössä Näkyy lämpötilaa asetettaessa Näkyy lämpötilan kanssa Näkyy ajastinta asetettaessa. AM / PM merkki on näytöllä,jos 12 tunnin järjestelmä on käytössä Symbolit (1) Toiminto (4) Ajastin AUTOMAATTIOHJAUS LÄMMITYS Vuorokausiajastin PÄÄLLÄ/POIS Ajastin käynnistää KOSTEUDENPOISTO Ajastin pysäyttää JÄÄHDYTYS Viiveajastin päällä PELKKÄ PUHALLUS (5) YÖASETUS (2) Puhaltimen nopeus (6) Näkyy, kun viesti siirtyy AUTOMAATTINEN VALINTA (7) Automaattinen puhalluksen suuntaus SUURI Puhallusläpän asento KESKI Pyyhkäisy päällä PIENI (8) Tehotoiminto päällä (3) Lämpötilan asetus - välillä ºC - asetuslämpötila 28 ºC (9) Hiljainen käynti

8 Käyttöohje/Argo/AWI 25-35AHL Sivu 8/25 Kaukosäädin Lähetin Lämpötila-anturi Näyttö Hiljaisen käynnin painike PÄÄLLE/POIS käyttöpainike Viiveajastimen painije Lämpötilan asetuspainikkeet TOIMINNON valintapainike Puhaltimen nopeuden valintapainike PUHALLUSLÄPÄN painike YÖASETUKSEN painike TEHOTOIMINNON painike KÄYNNISTAJAN Eteen Eteen PYSÄYTYSAJAN painikkeet Taakse Taakse painikkeet PERUUTUS painike LÄMPÖTILA-ANTURIN painike KELLON painike AIKAJÄRJESTELMÄN valintapainike OSOITTEEN kytkin NOLLAUS painike LÄMPÖTILAN OSOITUKSEN valintapainike ( ºC tai ºF) Yllä oleva kuva esittää kaukosäädintä kansi avattuna. Lähetin Kun painat kaukosäätimen painikkeita, signaalin lähetysmerkki ilmestyy näytölle ja ilmaisee asetusten muuttamisen välittyneen ilmastointilaitteen vastaanottimelle. Anturi Kaukosäätimen sisällä oleva lämpötila-anturi mittaa koko ajan huoneilman lämpötilaa. Näyttö Näytöllä näkyvät valitut toiminnat ja käyttöolosuhteet, kun laite on toiminnassa. Jos laite on pysäytetty, puhallusläpän asento ja puhaltimen nopeus eivät ole näytöllä. HILJAINEN käynti(quiet) Kun painat QUIET painiketta, puhallin siirtyy alhaisemmalle nopeudelle ja myös käyntiääni muuttuu hiljaisemmaksi. ON/OFF käyttöpainike Tästä painikkeesta ilmastointilaite käynnistetään ja pysäytetään. VIIVEAJASTIN Kun painat tätä painiketta, olipa laite käynnissä tai pysähdyksissä, se käy vielä yhden tunnin ajan ja pysähtyy sitteen.

9 Kaukosäädin (jatkoa) Käyttöohje/Argo/AWI 25-35AHL Sivu 9/25 Lämpötilan asetuspainikkeet (TEMP.) Toiminnon (MODE) valintakytkin Paina nuolinäppäintä, kun haluat nostaa asetuslämpötilaa. Paina nuolinäppäintä, kun haluat laskea asetuslämpötilaa. Katso yksityiskohdat sivulta 12: automaattikäyttö ja sivulta 13: käsikäyttö. Tästä painikkeesta valitaan halutut toiminnot kuten AUTO, LÄMMITYS, KUIVAUS; JÄÄHDYTYS ja PUHALLUS. (AUTO) : Automatiikalla ilmastointilaite laskee asetuslämpötilan ja todellisen lämpötilan välisen eron ja valitsee automaattisesti joko jäähdytyksen tai lämmityksen. (LÄMMITYS) (KUIVAUS) (JÄÄHDYTYS) (PUHALLUS) : Ilmastointilaite lämmittää huoneilmaa. : Ilmastointilaite lämmittää huoneilmaa. : Ilmastointilaite jäähdyttää huoneilmaa. : Ilmastointilaite toimii tuulettimena kierrättäen huoneilmaa. Puhaltimen nopeuden valintapainike : Automatiikka valitsee puhaltimen nopeuden. : Suuri nopeus : Keskinopeus : Pieni nopeus YÖASETUS -painike Katso yksityiskohdat sivulta 15 YÖASETUS -toiminto kohdasta. Kun painat tätä painiketta LÄMMITYKSEN, KUIVAUKSEN tai JÄÄHDYTYKSEN ollessa toiminnassa, yöasetuksen merkki ilmestyy näytölle, ja kaukosäädin muuttaa lämpötilaa energian säästämiseksi. Puhallusläpän painike Tästä painikkeesta voidaan valita joko AUTO kaikissa toiminnoissa tai yksi mahdollisesta kuudesta suunnasta manuaalisesti tai PYYHKÄISY, jolloin läppä liikkuu automaattisesti ylös ja alas. : AUTO toiminto: lämmityksellä läppä asettuu alla olevan kuvan mukai asentoon (3). Jos on valittu lämmitys tai kuivaus läppä asettuu asentoon (7). : Puhalluksen suunta voidaan valita manuaalisesti kaukosäätimestä (kuusi suuntaa). : Puhallusläppä liikkuu automaattisesti ylös ja alas. Aina kun painat kerran puhallusläpän FLAP painiketta, puhalluksen suunta muuttuu askeleittain alla olevan kuvan mukaan. AJASTIMEN (TIMER) käynnistys- ja pysäytysaikojen asetuspainikkeet Tehotoiminto Painettaessa tehotoiminnon HIGH POWER painiketta LÄMMITYKSELLÄ, KUIVAUKSELLA, JÄÄHDYTYKSELLÄ tai PUHALLUKSELLA laite toimii maksimiteholla seuraavan 30 minuutin ajan huolimatta asetuslämpötilasta. Myös puhallin toimii yhtä askelta korkeammalla nopeudella kuin SUURI NOPEUS. Näytöllä ei ajastimen merkkiä: Ajastinohjaus ei ole käytössä. : Ilmastointilaite käynnistyy tiettyyn kellonaikaan. : Ilmastointilaite pysähtyy tiettyn kellonaikaan. : Ilmastointilaite käynnistyy ja pysähtyy määrätyihin aikoihin joka päivä katso tarkemmin kohdasta AJASTINOHJAUS.

10 Käyttöohje/Argo/AWI 25-35AHL Sivu 10/25 Kaukosäädin (jatkoa) Lämpötila-anturin (Sensor) painike Kun painat tätä painiketta (käytä ohutkärkistä työkalua kuten kynää), sisäyksikön lämpötila-anturin merkki ilmestyy näytölle. Huoneilman lämpötila mitataan tästä lähtien sisäyksikön lämpötila-anturilla, joka ohjaa laitteen toimintaa. Jos kaukosäädin sijaitsee lämmönlähteen lähellä tai suorassa auringonvalossa, käytä sisäyksikön lämpötila-anturia. Lämpötilan osoituksen Tästä painikkeesta voidaan valita lämpötilan osoitukseksi ºC tai ºF. valintapainike Tuntijärjestelmän valintapainike Tästä painikkeesta valitaan joko 12 tai 24 tunnin järjestelmä. Nollauspainike (ACL = ALL CLEAR) Palauttaa kaukosäätimen asetukset alkutilaan ennen laitteen käyttöönottoa. Paina tätä painiketta aina, kun olet vaihtanut paristot. Osoitekytkin Jos samassa huonetilassa on lähekkäin useampia ilmastointilaitteita, kullekin laitteelle valitaan oma osoite, jolla vältetään väärien signaalien välittyminen. Normaalisti osoitteeksi on valittu A. Lisää informaatiota saat laitteen myyjältä. Normaalisti kaukosäätimen osoitekytkintä ei pidä taivuttaa. Kaukosäädin lähettää lämpötilaviestin ilmastointilaitteelle säännöllisesti viiden minuutin välein. Jos kaukosäätimeltä ei tule lämpötilaviestiä 15 minuutin kuluessa kaukosäätimen katoamisen tai muun häiriön takia, automatiikka siirtää lämpötilan mittauksen sisäyksikön anturille. Tässä tapauksessa sisäyksiköltä mitattu lämpötila saattaa olla hieman eri kuin kaukosäätimeltä mitattuna. Kaukosäätimen käyttö 1. Liu uta kantta nuolen suuntaan ja poista se. 2. Aseta kaksi 1,5 V:n AAA alkalipaliparistoa paikoilleen. Varmista, että paristojen suunta on paristotilan merkintöjen mukainen. 3. Paina ACL-painiketta jollakin ohutkärkisellä työkalulla esimerkiksi kynällä, aina kun olet vaihtanut paristot. NOLLAUS painike Paristojen käyttöikä on noin kuusi kuukautta riippuen tietenkin kaukosäätimen käytön määrästä. Vaihda uudet paristot, jos kaukosäätimen näyttö himmenee, tai jos kaukosäädin ei enää vaihda ilmastointilaitteen asetuksia. Käytä vain uusia vuotamattomia AAA alkaaliparistoja. Vaihtaessasi uudet paristot toimi yllä esitettyjen ohjeiden mukaan. Poista kaukosäätimen paristot, jos et käytä kaukosäädintä yli kuukauteen.

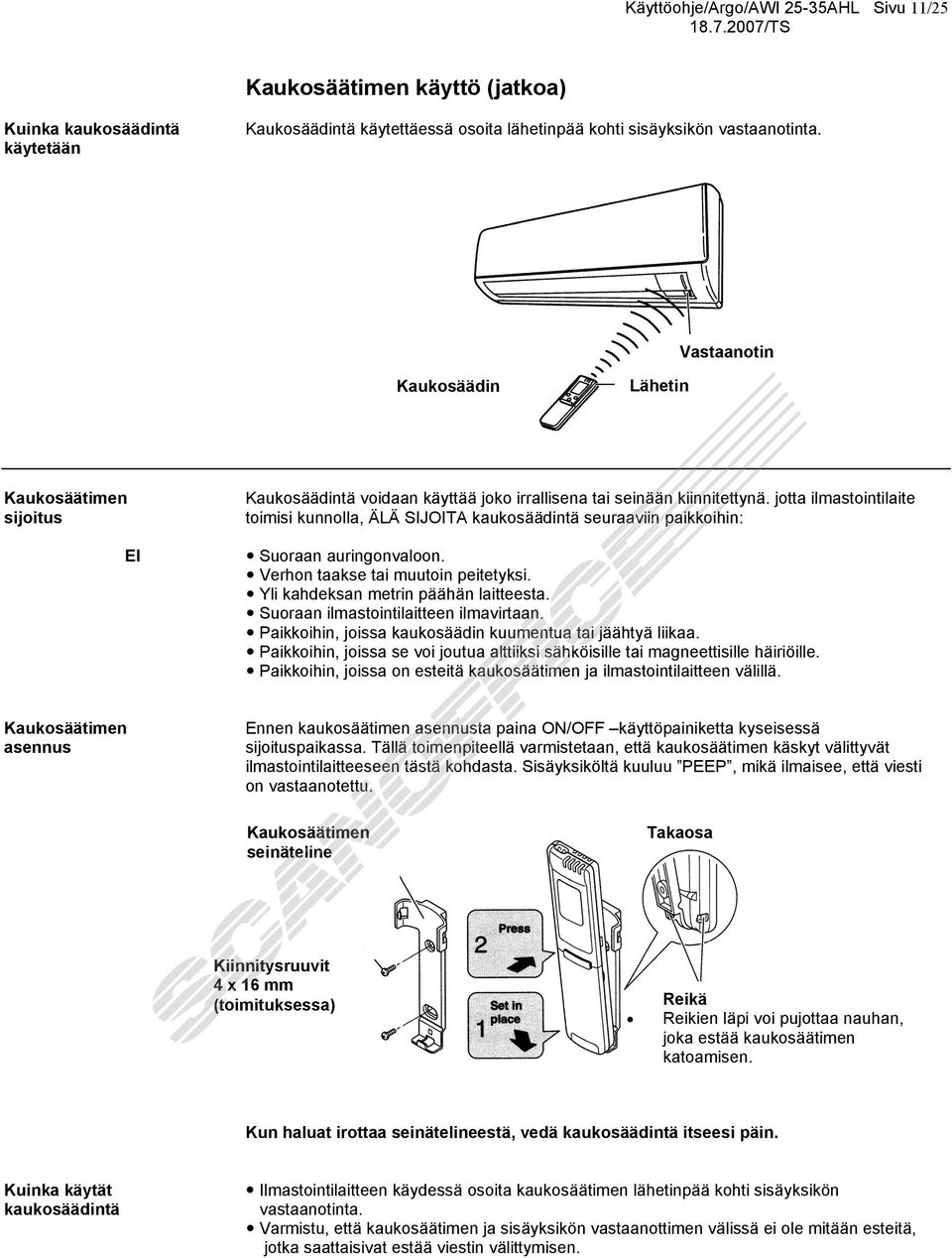

11 Käyttöohje/Argo/AWI 25-35AHL Sivu 11/25 Kaukosäätimen käyttö (jatkoa) Kuinka kaukosäädintä käytetään Kaukosäädintä käytettäessä osoita lähetinpää kohti sisäyksikön vastaanotinta. Vastaanotin Kaukosäädin Lähetin Kaukosäätimen sijoitus EI Kaukosäädintä voidaan käyttää joko irrallisena tai seinään kiinnitettynä. jotta ilmastointilaite toimisi kunnolla, ÄLÄ SIJOITA kaukosäädintä seuraaviin paikkoihin: Suoraan auringonvaloon. Verhon taakse tai muutoin peitetyksi. Yli kahdeksan metrin päähän laitteesta. Suoraan ilmastointilaitteen ilmavirtaan. Paikkoihin, joissa kaukosäädin kuumentua tai jäähtyä liikaa. Paikkoihin, joissa se voi joutua alttiiksi sähköisille tai magneettisille häiriöille. Paikkoihin, joissa on esteitä kaukosäätimen ja ilmastointilaitteen välillä. Kaukosäätimen asennus Ennen kaukosäätimen asennusta paina ON/OFF käyttöpainiketta kyseisessä sijoituspaikassa. Tällä toimenpiteellä varmistetaan, että kaukosäätimen käskyt välittyvät ilmastointilaitteeseen tästä kohdasta. Sisäyksiköltä kuuluu PEEP, mikä ilmaisee, että viesti on vastaanotettu. Kaukosäätimen seinäteline Takaosa Kiinnitysruuvit 4 x 16 mm (toimituksessa) Reikä Reikien läpi voi pujottaa nauhan, joka estää kaukosäätimen katoamisen. Kun haluat irottaa seinätelineestä, vedä kaukosäädintä itseesi päin. Kuinka käytät kaukosäädintä Ilmastointilaitteen käydessä osoita kaukosäätimen lähetinpää kohti sisäyksikön vastaanotinta. Varmistu, että kaukosäätimen ja sisäyksikön vastaanottimen välissä ei ole mitään esteitä, jotka saattaisivat estää viestin välittymisen.

12 Kaukosäädinohjaus Käyttöohje/Argo/AWI 25-35AHL Sivu 12/25 1. Automaattikäyttö Automatiikalla ilmastointilaite laskee asetuslämpötilan ja todellisen lämpötilan välisen eron ja valitsee automaattisesti joko jäähdytyksen tai lämmityksen. VAIHE 2 VAIHE 1 Tarkista, että sähkö on kytketty päälle. Kun automaattikäyttö on valittu, ilmastointilaite tuo halutun lämpötilan yksinkertaisesti vain painamalla ON/OFF käyttöpainiketta, sillä automatiikalla on tietyt esiasetukset sekä lämmitykselle että jäähdytykselle. VAIHE 1 Valitse MODE painikkeesta automatiikka VAIHE 2 Paina ON/OFF käyttöpainiketta. Kun haluat pysäyttää ilmastointilaitteen, paina jälleen ON/OFF käyttöpainiketta. Lämpötilan asetusta voidaan muuttaa halutuksi lämpötilan nuolipainikkeista.

13 Käyttöohje/Argo/AWI 25-35AHL Sivu 13/25 Kaukosäädinohjaus (jatkoa) 2. Käsikäyttö VAIHE 2 VAIHE 3 VAIHE 1 VAIHE 4 VAIHE 5 Tarkista, että sähkö on kytketty päälle. Jos automaattikäytön esiasetukset eivät vastaa tarpeitasi, voit muuttaa kaukosäätimen painikkeista haluamasi uudet toiminta-asetukset. VAIHE 1 Paina toiminnon valintakytkintä (MODE) ja valitse haluamasi toiminto alla olevista vaihtoehdoista - lämmitys - kosteudenpoisto - jäähdytys - pelkkä puhallus VAIHE 2 Kun haluat käynnistää ilmastointilaitteen, paina ON/OFF käyttöpainiketta. VAIHE 3 TEMP. lämpötilan painikkeista valitaan haluttu lämpötila. Valittava lämpötila voi olla 30 ºC maksimi ja 16 ºC minimi. VAIHE 4 Valitse haluamasi puhaltimen nopeus FAN SPEED painikkeesta. VAIHE 5 Valitse puhallusläpän suuntauspainikkeesta FLAP haluamasi puhalluksen suunta (katso sivu 21 kohta Puhalluksen suuntaus ). Pysäytä ilmastointilaite painamalla kaukosäätimen ON/OFF käyttöpainiketta.

14 Kaukosäädinohjaus (jatkoa) Käyttöohje/Argo/AWI 25-35AHL Sivu 14/25 Valitse kaukosäätimelle huoneesta paras sijoituspaikka, koska kaukosäätimen lämpötila-anturi mittaa huoneen lämpötilaa ja ohjaa laitteen toimintaa. Kun olet löytänyt parhaan paikan, pidä kaukosäädin aina samassa paikassa. Tämä laite on varustettu 5 minuutin viivereleellä, jonka tarkoitus on taata laitteen luotettava toiminta. Kun käyttöpainiketta painetaan, kompressori käynnistyy vasta kolmen minuutin kuluttua. Sähkökatkon sattuessa laite pysähtyy ja käynnistyy automaattisesti viiden minuutin kuluttua sähkön palauduttua. 3. Puhaltimen nopeuden valinta A. Automaattivalinta Valitse yksinkertaisesti FAN SPEED painikkeesta automatiikka. Puhaltimen nopeus muuttuu automaattisesti huoneen lämpötilan mukaan. B. Käsivalinta Valitse FAN SPEED painikkeesta haluamasi nopeus, suuri, keski tai pieni nopeus. 4. Pelkkä puhallus VAIHE 2 VAIHE 3 VAIHE 1 Jos haluat pelkästään kierrättää huoneilmaa ilman lämpötilan ohjausta, toimi seuraavasti: VAIHE 1 Valitse MODE painikkeesta PELKKÄ PUHALLUS VAIHE 2 Paina ON/OFF käyttöpainiketta. VAIHE 3 Valitse FAN SPEED painikkeesta haluamasi puhaltimen nopeus.

15 Käyttöohje/Argo/AWI 25-35AHL Sivu 15/25 Kaukosäädinohjaus (jatkoa) 5. Yöasetus Yöasetuksen tavoitteena on energian säästö. Paina yöasetuksen NIGHT SETBACK painiketta laitteen käydessä, yöasetuksen merkki ilmestyy näytölle. Kun haluat peruuttaa yöasetus-toiminnon paina NIGHT SETBACK painiketta uudelleen. A. Jäähdytys- ja kosteudenpoistotoiminnot Tässä toiminnossa, ilmastointilaite nostaa lämpötilan asetusta 30 minuutin kuluttua 1 ºC:lla ja jälleen 30 minuutin kuluttua 1 ºC:lla riippumatta sisälämpötilasta, kun yöasetus valittiin. Tämä toiminta mahdollistaa energian säästön luopumatta miellyttävästä sisäilmasta. Tämä toiminto on erittäin sopiva myös silloin, kun jäähdytystarve on vähäinen. Paina YÖASETUS painiketta B. Lämmitystoiminto Tässä toiminnossa, ilmastointilaite laskee lämpötilan asetusta 30 minuutin kuluttua 2 ºC:lla ja jälleen 30 minuutin kuluttua 2 ºC:lla riippumatta sisälämpötilasta, kun yöasetus valittiin. Tämä toiminta mahdollistaa energian säästön luopumatta miellyttävästä sisäilmasta. Tämä toiminto on erittäin sopiva myös silloin, kun lämmitystarve on vähäinen. Paina YÖASETUS painiketta

16 Kaukosäädinohjaus (jatkoa) Käyttöohje/Argo/AWI 25-35AHL Sivu 16/25 6. Hiljainen käynti Hiljaista käyntitoimintoa käytetään, kun halutaan laskea sisäyksikön äänitasoa. Paina QUIET painiketta. QUIET merkki ilmestyy näytölle. Kun haluat pysäyttää toiminnon, paina uudelleen QUIET painiketta. Hiljaisessa käynnissä puhallin pyörii valittua alhaisemmalla nopeudella. Jos puhallin pyörii jo erittäin pienellä nopeudella, puhaltimen äänitaso ei laske, vaikka QUIET painiketta painetaan (Lämmitys toiminto). 7. Tehotoiminto Tehotoimintoa voidaan käyttää, kun halutaan nostaa sisäyksikön tehoa kaikissa muissa toimintavaihtoehdoissa paitsi automatiikkaohjauksella. Paina HIGH POWER painiketta, jolloin tehotoiminnon merkki ilmestyy näytölle. Kun haluat pysäyttää tehotoiminnon, paina HIGH POWER painiketta uudelleen. Kun HIGH POWER painiketta on painettu, laite toimii maksimiteholla 30 minuutin ajan huolimatta lämpötilan asetuksesta. Puhallin pyörii suurta puhallinnopeutta yhtä askelta korkeammalla nopeudella. Tehotoimintoa ei voida käyttää automatiikkaohjauksella. Hiljaista käyntiä ja tehotoimintoa ei voi käyttää samanaikaisesti. Kun laite toimii lämmityksellä ja suurella puhallinnopeudella, tehotoiminnan valinta ei nosta puhalltimen nopeutta, vaikka tehotoiminnan merkki ilmestyy näytölle. Riippuen käyttöolosuhteista puhaltimen nopeus ei välttämättä kasva kovin paljon.

17 Käyttöohje/Argo/AWI 25-35AHL Sivu 17/25 Erityishuomautuksia Kosteudenpoisto Kuinka se toimii? Kun huoneen asetettu lämpötilataso on saavutettu, laitteen käyntijaksot muuttuvat automaattisesti. Kosteudenpoistossa puhallin siirtyy automaattisesti pienelle nopeudelle, joka sopivan miellyttävän alhaisen ilmavirran. kosteudenpoisto ei ole mahdollista, jos sisälämpötila on 15 ºC tai sen alle. Lämmitystoiminto Lämmitysteho Sulatustoiminto Kylmän vedon estäminen Matalan lämpötilan käytön esto Koska tämä ilmastointilaite lämmittää huonetilaa siirtämällä lämpöä ulkoilmasta (lämpöpumppu), lämmitysteho laskee, jos ulkolämpötila on kovin alhainen. Jos lämpöpumpun teho ei riitä lämmittämään huonetilaa, käytä lisänä muita lämmityslaitteita. Kun ulkolämpötila on alhainen, huurretta tai saattaa kertyä lämmönsiirtimeen, mikä alantaa lämmitystehoa. Kun tällaista tapahtuu, mikroprosessori käynnistää sulatusjakson. Sulatuksen aikana sisäyksikön puhallin pysähtyy käynnin merkkivalo on vuoroin punainen vuoroin oranssi kunnes sulatusjakso on päättynyt. Lämmitys käynnistyy muutaman minuutin kuluttua. Sulatusjaksojen väli voi vaihdella riippuen ulkolämpötilasta ja ilmankosteudesta. Sisäyksikön puhallin käy pienellä nopeudella useita minuutteja lämmityksen käynnistyttyä, kunnes sisäyksikön lämmösiirrin on lämmennyt tarpeeksi. Sisäyksikön puhallin saattaa olla pysähdyksissä kauemminkin, jos huoneen lämpötila on kovin alhainen. Tämä siksi, kylmän vedon estojärjestelmä on toiminnassa. Laite pysäyttää itsensä automaattisesti 20 C pakkasessa ja käynnistyy uudelleen automaattisesti 16 C:ssa. Jäähdytystoiminto Laite pysäyttää itsensä automaattisesti 5 C ulkolämpötilassa ja käynnistyy automaattisesti 1 C:ssa. Sähkökatko laitteen käydessä Sähkökatkon sattuessa laite pysähtyy ja käynnistyy automaattisesti viiden minuutin kuluttua sähkön palauduttua edellyttäen, että kaukosäädin ja sisäyksikkö ovat yhteydesssä toisiinsa. Napsahteleva ääni Napsahteva ääni kuuluu Laitteen toimiessa lämmittimenä tai jäähdyttimenä muoviosat saattavat lämpötilan äkillisistä vaihteluista johtuen joko laajentua tai kutistua, jolloin saattaa kuulua napsahtelua. Tämä on aivan normaalia ja häviää piakkoin. Kaukosäädin Kaukosäädin lähettää toiminta-arvot ilmastointilaitteelle säännöllisesti viiden minuutin välein.

18 Ajastimen asetus Käyttöohje/Argo/AWI 25-35AHL Sivu 18/25 Alla olevissa esimerkeissä on käytetty alla merkittyjä lämpötilan ja aikajärjestelmän ilmaisuja ja ne voidaan tarvittaessa muuttaa toisiksi. Lämpötila: ºC Aika: 12 tunnin järjestelmä, AM (aamupäivä), PM (iltapäivä) 1. Kelloajan asettaminen Esimerkiksi klo 10:30 PM Toimenpide Osoitus 1. Paina kellon CLOCK painiketta, jos kellonaika ei vilku. Ainoastaan kellonaika vilkkuu. 2. Paina eteen tai taakse (, ) nuolipainikkeita kunnes PM 10:30 ilmestyy näytölle. Aika muuttuu yhden minuutin kerrallaan. Kun pidat nuolipainiketta painettuna, aika muuttuu 10 minuutin jaksoissa. 3. Paina kellon CLOCK painiketta uudelleen. Tällä toimenpiteellä hyväksyt kellonajan. 2. Pysäytysajan asettaminen Esimerkiksi ajastin pysäyttää laitteen klo 11:00 AM TIMER OFF Toimenpide Osoitus 1. Paina pysäytysajan TIMER OFF painiketta. Ajastimen OFF-merkki ilmestyy näytölle ja samoin myös asetettu pysäytysaika. 2. Paina eteen tai taakse (, ) nuolipainikkeita kunnes AM 11:00 ilmestyy näytölle. Ajastimen OFF-merkki vilkkuu. Aika voidaan asettaa 10 minuutin tarkkuudella. Kun pidät nuolipainiketta painettuna, aika muuttuu 10 minuutin jaksoissa. 3. Paina kellon CLOCK painiketta uudelleen. Tällä toimenpiteellä hyväksyt pysäytysajan.

19 Ajastimen asetus (jatkoa) Käyttöohje/Argo/AWI 25-35AHL Sivu 19/25 3. Käynnistysajan Esimerkiksi ajastin käynnistää laitteen klo 7:10 AM asettaminen TIMER ON Toimenpide Osoitus 1. Paina käynnistysajan TIMER ON painiketta kerran. 2. Paina eteen tai taakse (, ) nuolipainikkeita kunnes AM 7:10 ilmestyy näytölle. 3. Paina kellon CLOCK painiketta uudelleen. Ajastimen ON-merkki ilmestyy näytölle ja samoin myös asetettu käynnistysaika. Ajastimen ON-merkki vilkkuu. Aika voidaan asettaa 10 minuutin tarkkuudella. Kun pidat nuolipainiketta painettuna, aika muuttuu 10 minuutin jaksoissa. Tällä toimenpiteellä hyväksyt käynnistysajan. 4. Vuorokausiohjelman Esimerkiksi haluat ajastimen käynnistävän laitteen klo 7:10 AM ja asettaminen pysäyttävän sen klo 11:00 AM TIMER ON/OFF 10:30 PM 7:10 AM 11:00 AM Kellonaika Käynnistyy Pysähtyy Toiomenpide Osoitus 1. Aseta ajastimen käynnistys- ja pysäytysajat kuten on esitetty kohdissa 2-1, 2, 3 ja 3-1, 2, 3. Kellonaika on 10:30 PM ja ajastimen ON- ja OFFmerkit ovat näytöllä. Ajastimen vuorokausiohjelma noudattaa kaukosäätimeen asetettua kellonaikaa ja aktivoituu, kun ensimmäinen toimenpide tulee ajankohtaiseksi. Vuorokausiohjelma toistuu joka päivä samoin asetuksin. Käynnistys- ja pysäytysajat voi tarkistaa painamalla TIMER ON- ja TIMER OFF-painikkeita. Ajastinohjauksen peruuttaminen Paina peruutuksen CANCEL painiketta. Kun haluat peruuttaa joko käynnistys- tai pysäytysajan, paina ensin vastaavaa ajastimen painiketta (TIMER ON tai OFF) ja sen jälkeen peruutuspainiketta.. Puhalluksen suuntausta, puhaltimen nopeutta ja lämpötilan asetuksia voidaan muuttaa milloin tahansa, vaikka laite toimii ajastinohjauksella ja on jopa pysähdyksissä. Ajastinohjauksessa laite käynnistyy ohjelman mukaan, vaikka se välillä pysäytettäisiin, edellyttäen tietenkin, ettei ajastimen toimintaa ole peruutettu. Jos käynnistys- ja pysäytysaika ovat samat, ajastin toimii kuten se olisi kytketty pois toiminnasta.

20 Käyttöohje/Argo/AWI 25-35AHL Sivu 20/25 Viiveajastimen käyttö 1. Viiveajastin Kun tätä painiketta painetaan, huolimatta valitusta toiminnosta tai pysäytysajasta, laite on käynnissä vielä tunnin ajan ja pysähtyy sen jälkeen. Viiveajastimen merkki valittu. ilmestyy näytölle, kun tämä toiminto on Viiveajastimen asetus: Riippumatta onko laite käynnissä tai ei, paina viiveajastimen painiketta. Viiveajastimen merkki ilmestyy näytölle. Toiminnon peruutus: Pysäytä laite painamalla ON/OFF -käyttöpainiketta. Odota, kunnes sisäyksikkö on pysähtynyt. Paina uudelleen ON/OFF -käyttöpainiketta. Viiveajastimen toiminto on nyt peruutettu ja laite toimii jälleen normaalisti. Jos painetaan viiveajastimen painiketta toiminnon peruuttamiseksi viiveajastimen ollessa käynnissä ja sen jälkeen painetaan ko. painiketta uudestaan, laite jatkaa toimintaansa pysähtyen tunnin kuluttua tästä hetkestä. Ei ole mahdollista käyttää Ajastin pysäyttää ja viiveajastinta samanaikaisesti. Se ajastinohjaus, joka asetettiin viimeksi, on primäärinen. Jos Ajastin pysäyttää on toiminnassa ja painetaan viiveajastimen painiketta, Ajastin pysäyttää peruuntuu ja laite pysähtyy tunnin kuluttua. 2. Viiveajastimen ja vuorokausi- Viiveajastimen toiminta on primäärinen huolimatta onko vuorokausiohjelma ohjelman yhteiskäyttö. käytössä tai ei. Energian säästövihjeitä Älä tee näin: Tee näin: Älä sulje ilman imu- ja puhallusaukkoja. Jos ilmankierto estyy, laitteen teho laskee ja se voi vioittua. Pidä ilmansuodatin aina puhtaana. Likainen suodatin laskee laitteen jäähdytystehoa (katso kohta Huolto ja puhdistus ). Estä jäähdytetyn ilman karkaaminen huonetilasta, joten pidä ovet, ikkunat ja muut aukot suljettuina.

21 Ilmavirran suuntaus Käyttöohje/Argo/AWI 25-35AHL Sivu 21/25 1. Vaakasuora suuntaus Ilmavirtaa voidaan suunnata vaakatasossa kääntämällä pystysiivekkeitä vasemmalle tai oikealle alla olevan kuvan mukaan. VAROITUS Ilmankosteuden ollessa korkea tulisi pystysiivekkeiden olla suunnattu jäähdytettäessä/kosteudenpoistossa suoraan eteenpäin. Jos pystysiivekkeet ovat suunnatut jyrkästi oikealle tai vasemmalle, kosteutta saattaa tiivistyä siivekkeiden pinnalle, ja vesi tippuu lattialle. 2. Pystysuora suuntaus Ilmavirtaa voidaan suunnata pystysuunnassa muuttamalla puhallusläpän asentoa kaukosäätimestä. Älä muuta läpän asentoa käsin. Varmistu, että kaukosäädin on toiminnassa. Paina puhallusläpän FLAP-painiketta, josta voit valita joko pyyhkäisyn tai yhden kuudesta eri suunnasta. A. Pyyhkäisytoiminto (SWEEP) B. Ilmavirran suuntaus kaukosäätimellä Paina puhallusläpän FLAP-painiketta, Kun haluat suunnata puhalluksen määrättyyn jolloin läppä alkaa liikkumaan ylös ja alas. suuntaan, paina FLAP-painiketta, kunnes puhallussuunta on haluttu. Suositus: - jäähdytys, kosteudenpoisto ja pelkkä puhallus asennot 6 3 C. Automaattinen läpän asento - lämmitys, asennot 4-1. Puhallusläppä asettuu automaattisesti oikeaan asentoon. VAROITUS Puhallusläppä sulkeutuu automaattisesti, kun laite pysähtyy Lämmitystoiminnossa puhallin pyörii erittäin pienellä nopeudella ja puhallusläppä on vaakasuorassa asennossa (asento 6) kunnes laite on lämmennyt. Kun ilma on lämmennyt, läpän asento ja puhaltimen nopeus muuttuvat kaukosäätimen asetusten mukaiseksi. Käytä vain kaukosäätimen FLAP-painiketta puhallusläpän suuntauksen muuttamiseen. Jos käännät läppää käsin, läpän todellinen asento ja kaukosäätimen osoitus poikkeavat toisistaan. Jos näin käy, pysäytä laite ja odota, kunnes läppä sulkeutuu. Käynnistä laite uudelleen ja läpän asento palautuu normaaliksi. Kun laite on jäähdytyksellä, älä suuntaa puhallusta alas, sillä kosteutta saattaa kondensoitua puhallussäleikköön ja vettä alkaa tippumaan puhallusaukosta.

22 Käyttö ilman kaukosäädintä Käyttöohje/Argo/AWI 25-35AHL Sivu 22/25 SISÄYKSIKKÖ Jos olet kadottanut kaukosäätimen tai sen toiminnassa on häiriöitä, toimi seuraavasti: Kun ilmastointilaite on pysähtynyt Joka kerran kun käytön ohjauskytkintä painetaan, toiminto muuttuu ja valittu toiminto nähdään KÄYNNIN merkkivalon muuttuneesta väristä. Paina ohjauskytkintä ja valitse haluamaasi toimintoa vastaava merkkivalon väri. Jäähdytystoiminto Lämmitystoiminto Pysäytys (vihreä) (punainen) (valo sammuu) OHJAUSKYTKIN Lämpötilan asetusarvoksi tulee jäähdytyksellä huoneen lämpötila miinus 2 ºC ja lämmityksellä huoneen lämpötila plus 2 ºC. Puhaltimen nopeus ja läpän asento säätyvät automaattisesti. Huolto ja puhdistus VAARA!!! 1. Turvallisuutesi takia varmistu, että laite on pysäytetty käynnistyskytkimestä ja myös virta on katkaistava, ennen kuin aloitat laitteen puhdistamisen. 2. Älä kaada vettä sisäyksikön päälle, kun puhdistat sitä. Vesi saattaa vahingoittaa sisäyksikön sähkökomponentteja, mistä olla seurauksena sähköiskun vaara. Kotelo ja säleikkö (sisäyksikkö) Puhdista sisäyksikön kotelo ja säleikkö pölynimurin harjasuuttimella tai pyyhi ne hieman kostealla, pehmeällä kangaspyyhkeellä. Tahrat voi poistaa miedolla pesuaineella. Säleikköä puhdistettaessa on varottava, etteivät säleet irtoa paikoiltaan. VAROITUS 1. Älä käytä koskaan liuottimia tai kemikaaleja eikä kovin kuumaa vettä, kun puhdistat sisäyksikköä. 2. Jotkut metallireunat ja lauhduttimen lamellit ovat teräviä ja voivat aiheuttaa tapaturman; joten on noudatettava erityistä varovaisuutta näitä osia puhdistettaessa. 3. Ulkoyksikön kenno ja muut osat on syytä puhdistaa aika ajoin ainakin vähintään vuoden välein. Huoltoasioissa ota yhteys laitteen myyjään.

23 Huolto ja puhdistus (jatkoa) Käyttöohje/Argo/AWI 25-35AHL Sivu 23/25 Ilmansuodatin Pestävät homehtumattomat ilmansuodattimet sijaitsevat ilman imusäleikön takana ja ne on syytä tarkistaa ja puhdistaa vähintään kahden viikon välein. Ilmansuodattimen poistaminen 1. Tartu ilman imusäleikköön molemmista päistä ja vedä sitä itseesi päin sekä käännä ylös. Ilman imusäleikkö 2. Irrota ilmansuodatin imusäleikön takaosasta. Ilmansuodatin Ilmansuodattimen puhdistaminen Puhdista suodatin ensin pölynimurilla. Jos suodattimeen on tarttunut likaa, pese se lämpimällä vedellä ja miedolla pesuaineella, huuhtele se ja anna kuivua. Ilmansuodattimen paikoilleen asettaminen Ilmansuodatin 1. Kun asetat suodatinta takaisin paikoilleen, varmistu, että FRONT-merkki on imusäleikköä päin. Aseta suodatin imusäleikön takaosan kiinnityskoukkuihin (Hook) ja työnnä suodatin paikoilleen. FRONT-merkki Kiinnityskoukut 2. Aseta imusäleikön yläreunan Akselitapit (Pin) sisäyksikön yläosan uriin (Groove) ja työnnä säleikkö paikoilleen. Ilman imusäleikkö 3. Paina imusäleikön alaosan molemmista kulmista ja työnnä säleikkö paikoilleen. Tarkista, että imusäleikön yläkulmien akselitapit ovat paikoillaan sisäyksikön vastaavissa urissa.

24 Puhdistus ja huolto (jatkoa) Käyttöohje/Argo/AWI 25-35AHL Sivu 24/25 Puhdasilmasuodatin Puhdasilmasuodatin suodattaa ilmasta pölyä ja muita hiukkasmaisia epäpuhtauksia sekä laskee hajujen ja tupakansavun määrää. VAARA!!! Puhdasilmasuodatin ei poista vaarallisia kaasuja eikä höyryjä eikä myöskään korvaa ilmanvaihtoa. Ovet tai ikkunat täytyy avata aika ajoin, jos huonetilassa kaasu- tai öljylämmitteisiä laitteita. Muutoin saattaa ääritilanteessa olla tukehtumisvaara. Puhdasilmasuodattimen asentaminen Puhdasilmasuodattimet asennetaan ilmansuodattimien takapuolelle. 1. Poista ilmusäleikkö. 2. Asenna puhdasilmasuodatin kuvan osoittamalla tavalla. 3. Sulje imusäleikkö. Puhdasilmasuodatin Suodatin on kertakäyttöinen eikä sitä voi pestä eikä käyttää uudelleen. Uuden puhdasilmasuodattimen voit hankkia laitteen myyjältä. Laitteen ja kaukosäätimen puhdistaminen Pyyhi laite kuivalla ja pehmeällä kangaspyyhkeellä. Poista pinttynyt lika kostealla lämpimässä vedessä, ei yli 40 ºC, kostutetulla pyyhkeellä. Ilman imusäleikön voi irrottaa ja pestä vedellä. Ilman imusäleikön irrottaminen ja asettaminen paikoilleen Katso ohjeet edelliseltä sivulta. Imusäleikön peseminen Puhdista imusäleikkö pehmeällä sienellä tai vastaavalla. Sen jälkeen pyyhi siitä pois ylimääräinen kosteus. Mietoa pesuainetta voidaan käyttää pinttyneen lian poistamiseen. Lopuksi huuhtele vedellä ja pyyhi ylimääräinen kosteus pois.

25 Vianetsintä Käyttöohje/Argo/AWI 25-35AHL Sivu 25/25 Vika Mahdollinen syy Toimenpide Ilmastointilaite ei toimi ollenkaan 1. Sähkönsyöttö on poikki 2. Vikavirtasuoja on lauennut 3. Verkkojännite on liian alhainen 4. Kaukosäätimen paristot ovat lopussa Sisäyksikön ohjauspaneelin käynnin Järjestelmävika merkkivalo vilkkuu ja laite ei toimi Kompressori käynnistyy, mutta pysähtyy Este lauhduttimen edessä (haittaa pian ilmankiertoa) Heikko jäähdytys- tai lämmitysteho 1. Likainen tai tukkeutunut ilmansuodatin 2. Lämmönlähde tai paljon ihmisiä samassa tilassa 3. Ovet ja/tai ikkunat ovat avoinna 4. Este ilman imu-/puhallusaukon edessä 1. Palauta sähkönsyöttö 2. Ota yhteys huoltoon 3. Ota yhteys sähköasennusliikkeeseen tai laitetoimittajaan 4. Vaihda paristot Ota yhteys huoltoon Poista este 1. Puhdista suodatin 2. Poista lämmönlähde, mikäli mahdollista. 3. Sulje ovet / ikkunat 4. Poista esteet Nakuttava ääni Käyntivalo palaa, mutta ulkoyksikkö ei toimi 5. Termostaatin asetusarvo liian korkea (jäähdytys) tai alhainen (lämmitys) 6. Ulkolämpötila on liian alhainen lämmitystoiminnolla. Äkillisestä lämpötilan muutoksesta johtuen lämmitys- tai jäähdytys - toiminnon aikana muoviosat saattavat laajentua tai kutistua, mistä voi aiheutua naksahteleva ääni. 1. Matkapuhelinten käyttö ilmastointilaitteen läheisyydessä voi aiheuttaa toimintahäiriöitä. 5. Muuta termostaatin asetusta 6. Käytä lisälämmitintä. Tämä on normaalia ja ääni häviää hetken kuluttua. 1. Katkaise sähkönsyöttö ja käynnistä ilmastointilaite hetken kuluttua uudelleen. 2. Ota yhteys laitteen toimittajaan.
