KÄYTTÖOHJE SEINÄMALLIN JÄÄHDYTTIMET JA LÄMPÖPUMPUT

Transkriptio

1 Käyttöohje/Hyundai/seinämallit HSH/HSA-090/120NBE 1/9 LÄMPÖPUMPPUMALLIT HSH-090NBE HSH-120NBE JÄÄHDYTINMALLIT HSA-090NBE HSA-120NBE KÄYTTÖOHJE SEINÄMALLIN JÄÄHDYTTIMET JA LÄMPÖPUMPUT Maahantuoja: Martinkyläntie 39, VANTAA Puhelin , telefax

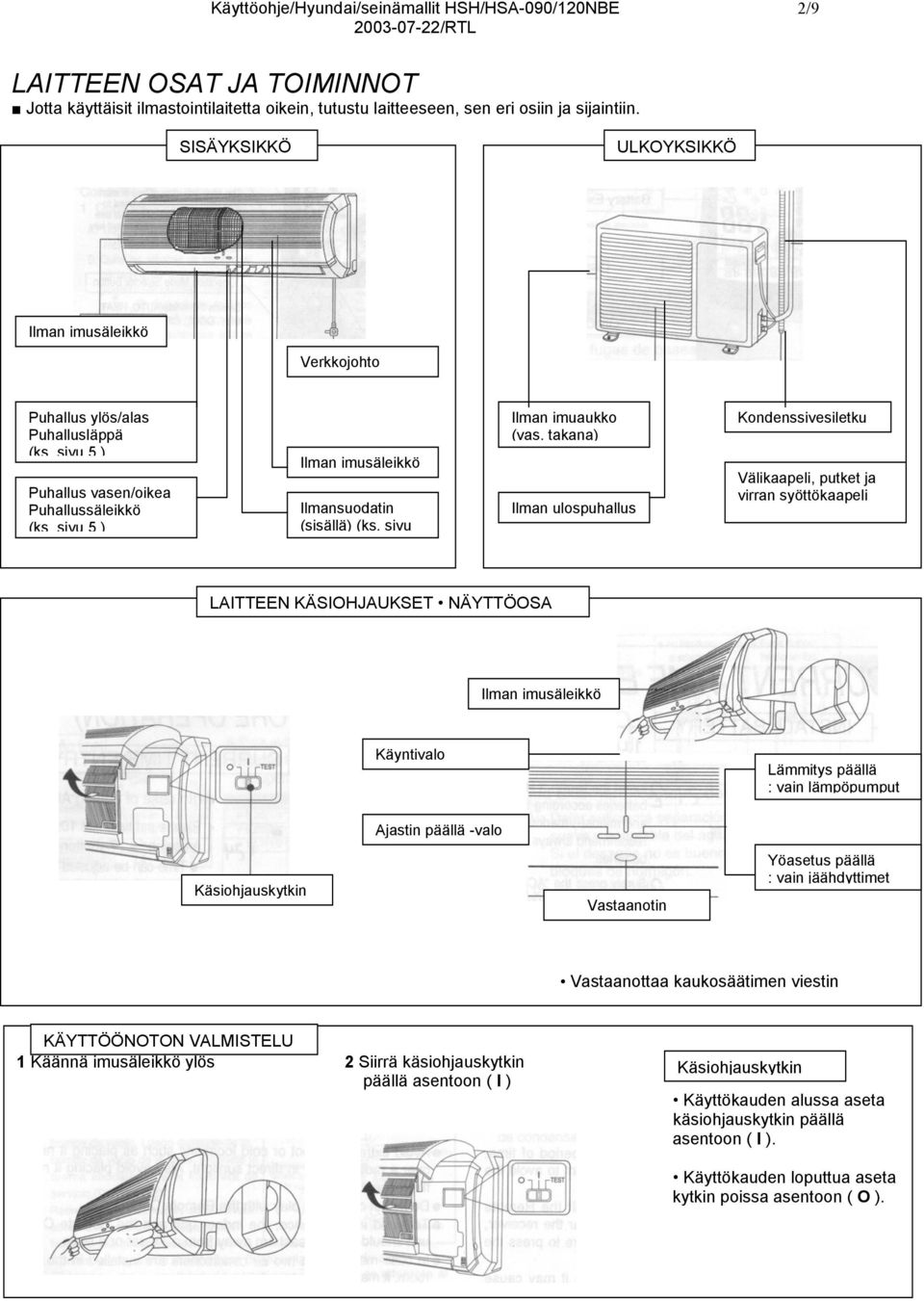

2 Käyttöohje/Hyundai/seinämallit HSH/HSA-090/120NBE 2/9 LAITTEEN OSAT JA TOIMINNOT Jotta käyttäisit ilmastointilaitetta oikein, tutustu laitteeseen, sen eri osiin ja sijaintiin. SISÄYKSIKKÖ ULKOYKSIKKÖ Ilman imusäleikkö Verkkojohto Puhallus ylös/alas Puhallusläppä (ks sivu5) Puhallus vasen/oikea Puhallussäleikkö (ks sivu5) Ilman imusäleikkö Ilmansuodatin (sisällä) (ks. sivu Ilman imuaukko (vas. takana) Ilman ulospuhallus Kondenssivesiletku Välikaapeli, putket ja virran syöttökaapeli LAITTEEN KÄSIOHJAUKSET NÄYTTÖOSA Ilman imusäleikkö Käyntivalo Lämmitys päällä : vain lämpöpumput Ajastin päällä -valo Käsiohjauskytkin Vastaanotin Yöasetus päällä : vain jäähdyttimet Vastaanottaa kaukosäätimen viestin KÄYTTÖÖNOTON VALMISTELU 1 Käännä imusäleikkö ylös 2 Siirrä käsiohjauskytkin päällä asentoon ( I ) Käsiohjauskytkin Käyttökauden alussa aseta käsiohjauskytkin päällä asentoon ( I ). KAUKOSÄÄTIMEN OSAT JA AVAINTOIMINNOT Laite käynnistyy ja sitä ohjataan kaukosäätimestä. Tutustu kaukosäätimen eri osiin ja niiden sijaintiin. Käyttökauden loputtua aseta kytkin poissa asentoon ( O ).

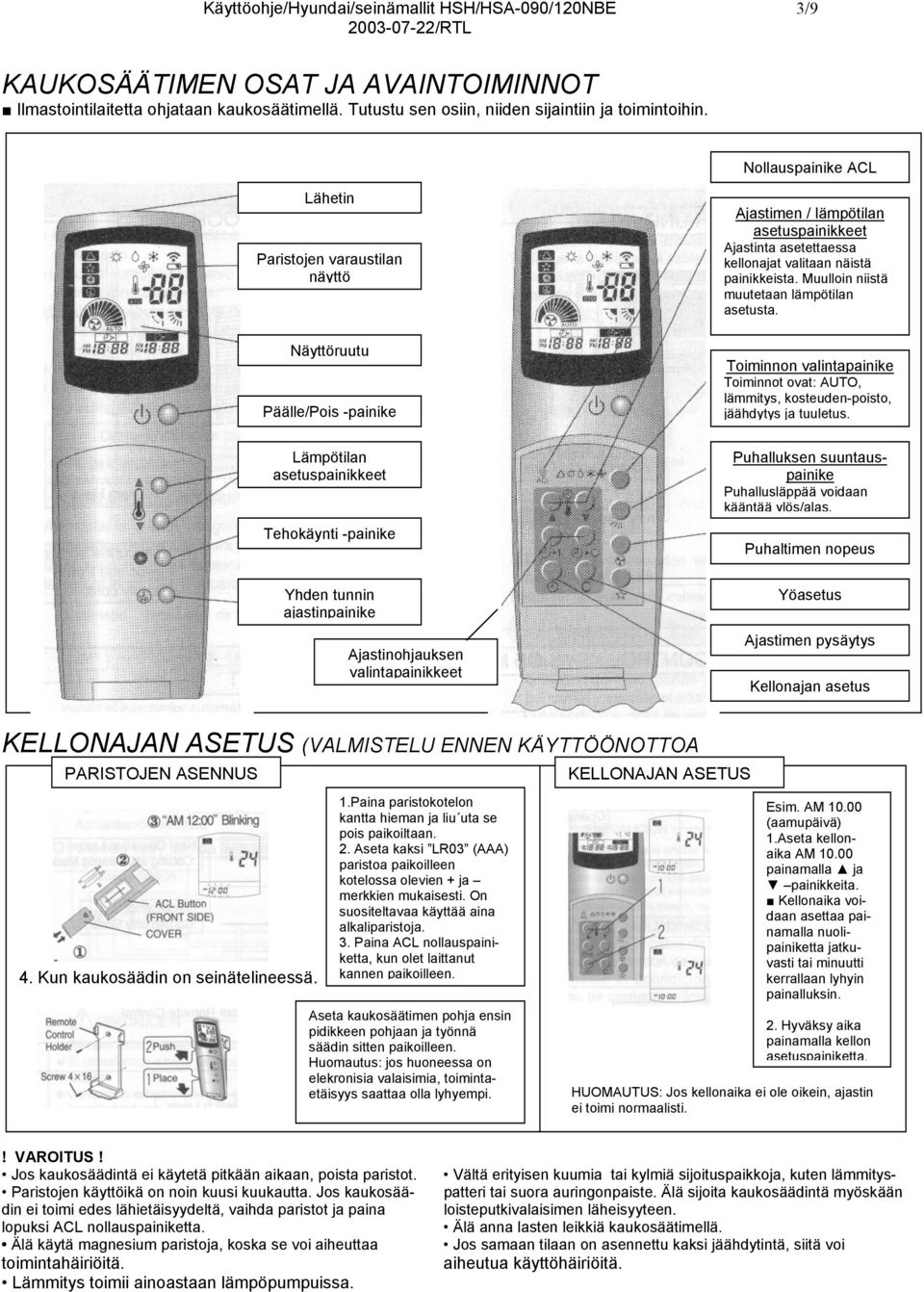

3 Käyttöohje/Hyundai/seinämallit HSH/HSA-090/120NBE 3/9 KAUKOSÄÄTIMEN OSAT JA AVAINTOIMINNOT Ilmastointilaitetta ohjataan kaukosäätimellä. Tutustu sen osiin, niiden sijaintiin ja toimintoihin. Nollauspainike ACL Lähetin Paristojen varaustilan näyttö Näyttöruutu Päälle/Pois -painike Lämpötilan asetuspainikkeet Tehokäynti -painike Ajastimen / lämpötilan asetuspainikkeet Ajastinta asetettaessa kellonajat valitaan näistä painikkeista. Muulloin niistä muutetaan lämpötilan asetusta. Toiminnon valintapainike Toiminnot ovat: AUTO, lämmitys, kosteuden-poisto, jäähdytys ja tuuletus. Puhalluksen suuntauspainike Puhallusläppää voidaan kääntää ylös/alas. Puhaltimen nopeus Yhden tunnin ajastinpainike Ajastinohjauksen valintapainikkeet Yöasetus Ajastimen pysäytys Kellonajan asetus KELLONAJAN ASETUS (VALMISTELU ENNEN KÄYTTÖÖNOTTOA PARISTOJEN ASENNUS 4. Kun kaukosäädin on seinätelineessä. 1.Paina paristokotelon kantta hieman ja liu uta se pois paikoiltaan. 2. Aseta kaksi LR03 (AAA) paristoa paikoilleen kotelossa olevien + ja merkkien mukaisesti. On suositeltavaa käyttää aina alkaliparistoja. 3. Paina ACL nollauspainiketta, kun olet laittanut kannen paikoilleen. Aseta kaukosäätimen pohja ensin pidikkeen pohjaan ja työnnä säädin sitten paikoilleen. Huomautus: jos huoneessa on elekronisia valaisimia, toimintaetäisyys saattaa olla lyhyempi. KELLONAJAN ASETUS Esim. AM (aamupäivä) 1.Aseta kellonaika AM painamalla ja painikkeita. Kellonaika voidaan asettaa painamalla nuolipainiketta jatkuvasti tai minuutti kerrallaan lyhyin painalluksin. 2. Hyväksy aika painamalla kellon asetuspainiketta. HUOMAUTUS: Jos kellonaika ei ole oikein, ajastin ei toimi normaalisti.! VAROITUS! Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot. Paristojen käyttöikä on noin kuusi kuukautta. Jos kaukosäädin ei toimi edes lähietäisyydeltä, vaihda paristot ja paina lopuksi ACL nollauspainiketta. Älä käytä magnesium paristoja, koska se voi aiheuttaa toimintahäiriöitä. Lämmitys toimii ainoastaan lämpöpumpuissa. Vältä erityisen kuumia tai kylmiä sijoituspaikkoja, kuten lämmityspatteri tai suora auringonpaiste. Älä sijoita kaukosäädintä myöskään loisteputkivalaisimen läheisyyteen. Älä anna lasten leikkiä kaukosäätimellä. Jos samaan tilaan on asennettu kaksi jäähdytintä, siitä voi aiheutua käyttöhäiriöitä.

4 Käyttöohje/Hyundai/seinämallit HSH/HSA-090/120NBE 4/9 TURVALLISUUSOHJEET! VAARA! Ålä koskaan suuntaa ilmapuhallusta suoraan kohti lapsia, vammaisia tai vanhuksia. Säädä huoneen lämpötila ja puhalluksen suuntaus sopivaksi. Varmistu, että sisä- ja ulkoyksiköt on sijoitettu niin, etteivät lapset pääse niihin käsiksi. Älä työnnä mitään ilman imu- ja puhallusaukkoihin etenkin ulkoyksikössä. Puhallin pyörii laitteen sisällä suurella nopeudella ja etenkin lapset ovat alttiina tälle vaaralle. Älä myöskään peitä tai tuki laitteen imu- ja puhallusaukkoja. Tuuleta huonetila aika ajoin. Huonetilan ilmanvaihtoa tarvitaan, jos samassa tilassa käytetään kaasu- tai polttonestekäyttöisiä laitteita. Ilmastointilaitteen sähköistyksen saa tehdä ainoastaan valtuutettu sähköasentaja Suomen sähköturvallisuusmääräysten mukaan. Älä kuormita liikaa verkkojohtoa eikä välikaapeleita. Älä jatka verkkojohtoa eikä välikaapeleita. Älä käytä jatkojohtoja. Käytä ilmastointilaitteelle omaa erillistä sähkönsyöttöä. Jos on salamaniskun pelko, pysäytä ilmastointilaite ja irrota verkkojohdon pistoke pistorasiasta. Varmistu, että pistoke ei ole pölyinen. Varmistu, että pistoke on riittävän tiukka pistorasiaan. Älä käytä pistoketta laitteen käynnistämiseen ja pysäyttämiseen, sillä siitä voi aiheutua sähköisku tai tulipalo. Älä koske ulkoyksikön lämmönsiirrintä, putkia ja venttiileitä. Käytettyjen sähköistyskomponenttien on täytettävä Suomen sähköturvallisuusmääräykset. Älä muuta millään tavoin laitteiden rakennetta, sillä se lisää tulipalon käyttöhäiriöiden mahdollisuutta.! VAROITUS! Älä käytä ilmastointilaitetta seuraavien aineiden ja tavaroiden säilytykseen: ruokatarvikkeet, eläimistö, kasvit, tarkkuuslaitteet, taide ja lääkkeet. Älä sijoita eläimiä, kasveja tai polttolaitteita suoraan puhallusvirtaan. Älä käsittele laitetta märin käsin. Älä sijoita mitään laitteen päälle. Älä kuormita laitetta yli sen ilmoitetun kapasiteetin (käyttö huonetilassa, mikä vaatii tehokkaamman laitteen tai huoneessa on ylimäärin henkilöitä), jolloin ei saavuteta haluttua lämpötilaa. Kun haluat katkaista sähkönsyötön, tartu verkkojohdon pistokkeesta. Älä irrota pistoketta vetämällä itse verkkojohdosta. Kaukosäätimen lämpötilan osoitus saattaa erota jonkin verran huoneen todellisesta lämpötilasta. Lämmitys toimii ainoastaan lämpöpumppumalleissa. KÄYTTÖOLOSUHTEET Käyttölämpötila: Toiminto Jäähdytys Kuivaus Lämmitys Jos käytät laitetta yllä esitettyjen olosuhteiden ulkopuolella, turvajärjestelmä saattaa pysäyttää laitteen. Kosteuspitoisuuden ollessa korkea ilmastointilaitteen pinnoille saattaa kehittyä jäätä ja muodostua vesipisaroita. HAJUNPOISTOTOIMINTO Jos laite on kuivauksella tai jäähdytyksellä ja jos puhallin ei käynnisty 40 sekunnin kuluessa laitteen käynnistyksestä, kun puhallinnopeus on automatiikalla niin laite poistaa tällöin sisältä erittyviä hajuja. KUIVAUSTOIMINTO Termostaatti mittaa asetus- ja huonelämpötilan eroa sekä jäähdytys- että kuivaustoiminnolla. Kuivaustoiminnolla puhallin toimii siten, että laite poistaa kosteutta, mutta ei pudota huoneen lämpötilaa. TUULETUSTOIMINTO Tuuletuksella puhallin yksinomaan kierrättää huoneilmaa, joten lämpötilaerot tasoittuvat huoneen eri osissa. Puhaltimen nopeudeksi voidaan valita AUTO, suuri, keski tai pieni nopeus. AUTO puhallinnopeudella mitataan huoneen lämpötilaa, asetuslämpötilaa sekä ilman lämpötilaa laitteella ja näiden perusteella automatiikka määrää puhaltimen nopeuden. LÄMMITYSTOIMINTO Lämmitysteho: - Lämpöpumppu ilmastointilaite lämmittää huoneilmaa absorboimalla lulkoilmasta lämpöenergiaa kylmäaineeseen. Kun ulkoilman lämpötila laskee, myös lämpöpumpun lämmitysteho laskee. - Jos lämmitysteho ei ole riittävä, käytä lisälämmitintä. Käynnistyksen jälkeen vie jonkin aikaa, ennen kuin koko tila on lämmin. Sulatustoiminto: - Jos ulkoyksikköön muodostuu jäätä, lämmitysteho laskee. Tämän takia sulatus käynnistyy automaattisesti (5-12 minuutin välein) ja sisäyksikön punainen merkkivalo vilkkuu. - Sisä- ja ulkoyksikön puhaltimet pysähtyvät sulatusjakson ajaksi. MELODIASUMMERI Kun PÄÄLLE/POIS painiketta painetaan ja vaihdetaan toimintoa sisäyksiköstä kuuluu tietty melodia eikä se ole virhetoiminnon ilmaisy. Ulkolämpötila ºC ºC 4-21 ºC Sisälämpötila ºC ºC ºC Sisäkosteus < 80 % < 80 % < 80 %

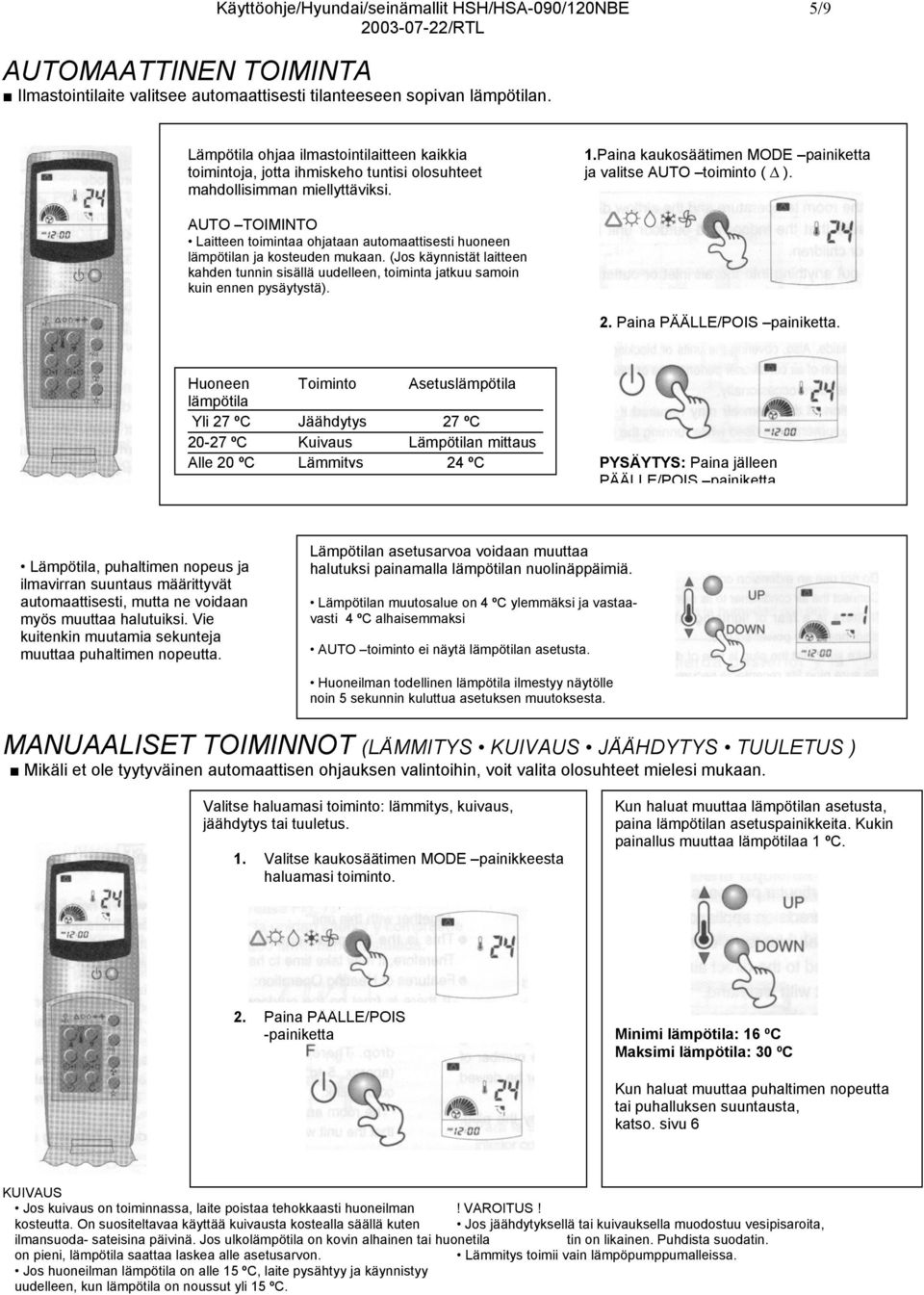

5 Käyttöohje/Hyundai/seinämallit HSH/HSA-090/120NBE 5/9 AUTOMAATTINEN TOIMINTA Ilmastointilaite valitsee automaattisesti tilanteeseen sopivan lämpötilan. Lämpötila ohjaa ilmastointilaitteen kaikkia toimintoja, jotta ihmiskeho tuntisi olosuhteet mahdollisimman miellyttäviksi. 1.Paina kaukosäätimen MODE painiketta ja valitse AUTO toiminto ( ). AUTO TOIMINTO Laitteen toimintaa ohjataan automaattisesti huoneen lämpötilan ja kosteuden mukaan. (Jos käynnistät laitteen kahden tunnin sisällä uudelleen, toiminta jatkuu samoin kuin ennen pysäytystä). 2. Paina PÄÄLLE/POIS painiketta. Huoneen Toiminto Asetuslämpötila lämpötila Yli 27 ºC Jäähdytys 27 ºC ºC Kuivaus Lämpötilan mittaus Alle 20 ºC Lämmitys 24 ºC PYSÄYTYS: Paina jälleen PÄÄLLE/POIS painiketta Lämpötila, puhaltimen nopeus ja ilmavirran suuntaus määrittyvät automaattisesti, mutta ne voidaan myös muuttaa halutuiksi. Vie kuitenkin muutamia sekunteja muuttaa puhaltimen nopeutta. Lämpötilan asetusarvoa voidaan muuttaa halutuksi painamalla lämpötilan nuolinäppäimiä. Lämpötilan muutosalue on 4 ºC ylemmäksi ja vastaavasti 4 ºC alhaisemmaksi AUTO toiminto ei näytä lämpötilan asetusta. Huoneilman todellinen lämpötila ilmestyy näytölle noin 5 sekunnin kuluttua asetuksen muutoksesta. MANUAALISET TOIMINNOT (LÄMMITYS KUIVAUS JÄÄHDYTYS TUULETUS ) Mikäli et ole tyytyväinen automaattisen ohjauksen valintoihin, voit valita olosuhteet mielesi mukaan. Valitse haluamasi toiminto: lämmitys, kuivaus, jäähdytys tai tuuletus. 1. Valitse kaukosäätimen MODE painikkeesta haluamasi toiminto. Kun haluat muuttaa lämpötilan asetusta, paina lämpötilan asetuspainikkeita. Kukin painallus muuttaa lämpötilaa 1 ºC. 2. Paina PÄÄLLE/POIS -painiketta Minimi lämpötila: 16 ºC Maksimi lämpötila: 30 ºC Kun haluat muuttaa puhaltimen nopeutta tai puhalluksen suuntausta, katso. sivu 6 KUIVAUS Jos kuivaus on toiminnassa, laite poistaa tehokkaasti huoneilman! VAROITUS! kosteutta. On suositeltavaa käyttää kuivausta kostealla säällä kuten Jos jäähdytyksellä tai kuivauksella muodostuu vesipisaroita, ilmansuoda- sateisina päivinä. Jos ulkolämpötila on kovin alhainen tai huonetila tin on likainen. Puhdista suodatin. on pieni, lämpötila saattaa laskea alle asetusarvon. Lämmitys toimii vain lämpöpumppumalleissa. Jos huoneilman lämpötila on alle 15 ºC, laite pysähtyy ja käynnistyy uudelleen, kun lämpötila on noussut yli 15 ºC.

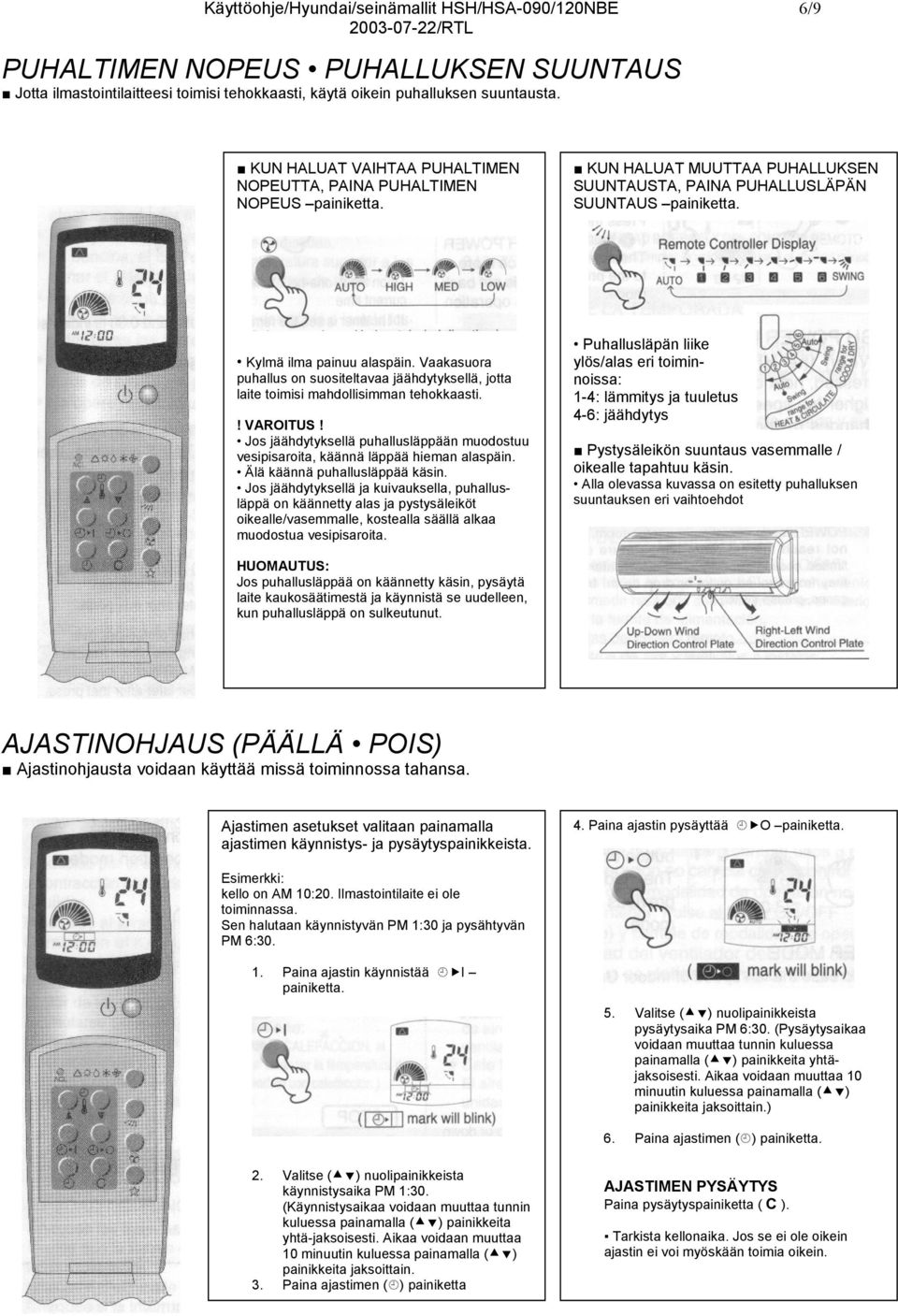

6 Käyttöohje/Hyundai/seinämallit HSH/HSA-090/120NBE 6/9 PUHALTIMEN NOPEUS PUHALLUKSEN SUUNTAUS Jotta ilmastointilaitteesi toimisi tehokkaasti, käytä oikein puhalluksen suuntausta. KUN HALUAT VAIHTAA PUHALTIMEN NOPEUTTA, PAINA PUHALTIMEN NOPEUS painiketta. KUN HALUAT MUUTTAA PUHALLUKSEN SUUNTAUSTA, PAINA PUHALLUSLÄPÄN SUUNTAUS painiketta. Kylmä ilma painuu alaspäin. Vaakasuora puhallus on suositeltavaa jäähdytyksellä, jotta laite toimisi mahdollisimman tehokkaasti.! VAROITUS! Jos jäähdytyksellä puhallusläppään muodostuu vesipisaroita, käännä läppää hieman alaspäin. Älä käännä puhallusläppää käsin. Jos jäähdytyksellä ja kuivauksella, puhallusläppä on käännetty alas ja pystysäleiköt oikealle/vasemmalle, kostealla säällä alkaa muodostua vesipisaroita. Puhallusläpän liike ylös/alas eri toiminnoissa: 1-4: lämmitys ja tuuletus 4-6: jäähdytys Pystysäleikön suuntaus vasemmalle / oikealle tapahtuu käsin. Alla olevassa kuvassa on esitetty puhalluksen suuntauksen eri vaihtoehdot HUOMAUTUS: Jos puhallusläppää on käännetty käsin, pysäytä laite kaukosäätimestä ja käynnistä se uudelleen, kun puhallusläppä on sulkeutunut. AJASTINOHJAUS (PÄÄLLÄ POIS) Ajastinohjausta voidaan käyttää missä toiminnossa tahansa. Ajastimen asetukset valitaan painamalla ajastimen käynnistys- ja pysäytyspainikkeista. 4. Paina ajastin pysäyttää O painiketta. Esimerkki: kello on AM 10:20. Ilmastointilaite ei ole toiminnassa. Sen halutaan käynnistyvän PM 1:30 ja pysähtyvän PM 6: Paina ajastin käynnistää I painiketta. 5. Valitse ( ) nuolipainikkeista pysäytysaika PM 6:30. (Pysäytysaikaa voidaan muuttaa tunnin kuluessa painamalla ( ) painikkeita yhtäjaksoisesti. Aikaa voidaan muuttaa 10 minuutin kuluessa painamalla ( ) painikkeita jaksoittain.) 6. Paina ajastimen ( ) painiketta. 2. Valitse ( ) nuolipainikkeista käynnistysaika PM 1:30. (Käynnistysaikaa voidaan muuttaa tunnin kuluessa painamalla ( ) painikkeita yhtä-jaksoisesti. Aikaa voidaan muuttaa 10 minuutin kuluessa painamalla ( ) painikkeita jaksoittain. 3. Paina ajastimen ( ) painiketta AJASTIMEN PYSÄYTYS Paina pysäytyspainiketta ( C ). Tarkista kellonaika. Jos se ei ole oikein ajastin ei voi myöskään toimia oikein.

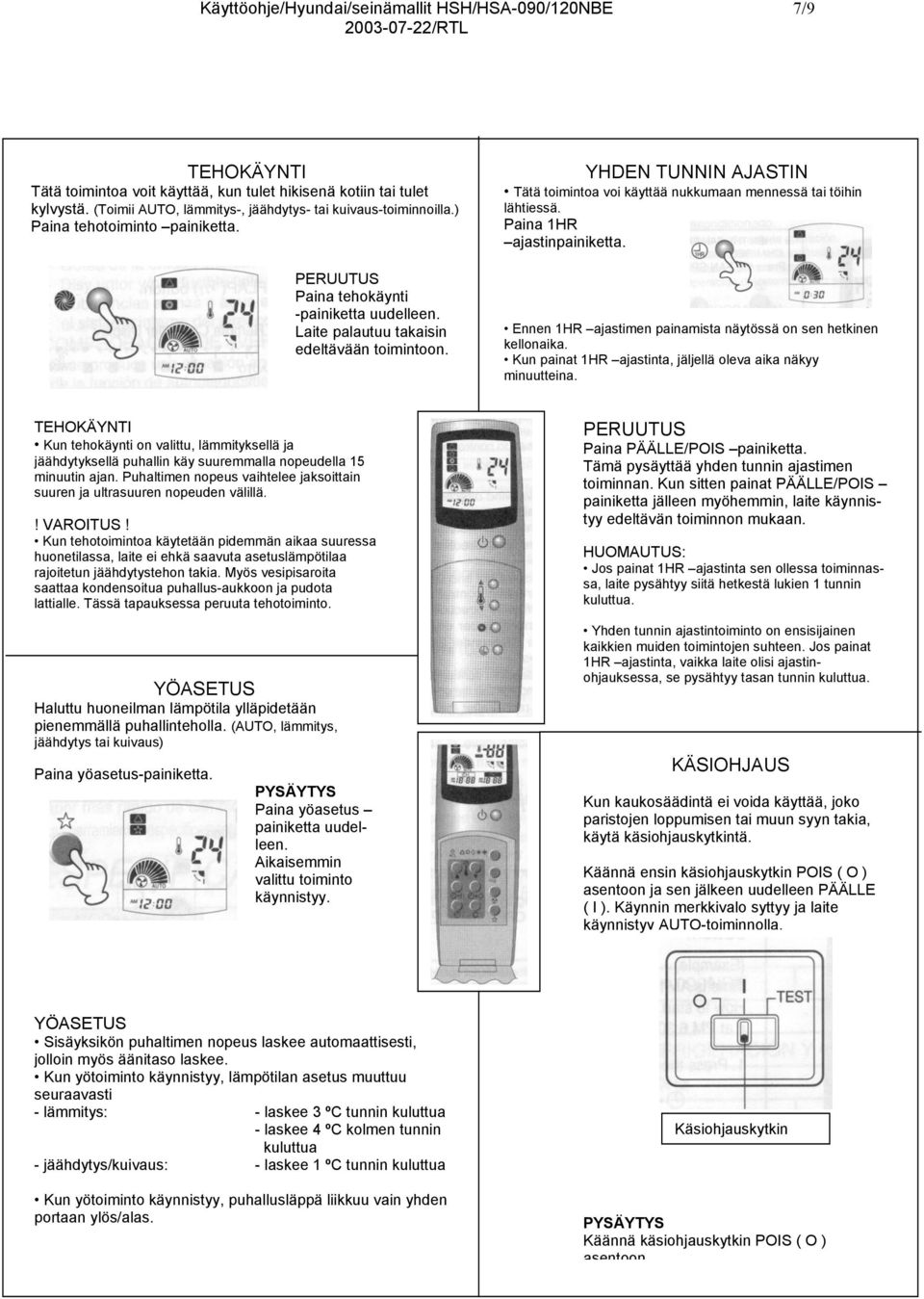

7 Käyttöohje/Hyundai/seinämallit HSH/HSA-090/120NBE 7/9 TEHOKÄYNTI Tätä toimintoa voit käyttää, kun tulet hikisenä kotiin tai tulet kylvystä. (Toimii AUTO, lämmitys-, jäähdytys- tai kuivaus-toiminnoilla.) Paina tehotoiminto painiketta. PERUUTUS Paina tehokäynti -painiketta uudelleen. Laite palautuu takaisin edeltävään toimintoon. YHDEN TUNNIN AJASTIN Tätä toimintoa voi käyttää nukkumaan mennessä tai töihin lähtiessä. Paina 1HR ajastinpainiketta. Ennen 1HR ajastimen painamista näytössä on sen hetkinen kellonaika. Kun painat 1HR ajastinta, jäljellä oleva aika näkyy minuutteina. TEHOKÄYNTI Kun tehokäynti on valittu, lämmityksellä ja jäähdytyksellä puhallin käy suuremmalla nopeudella 15 minuutin ajan. Puhaltimen nopeus vaihtelee jaksoittain suuren ja ultrasuuren nopeuden välillä.! VAROITUS! Kun tehotoimintoa käytetään pidemmän aikaa suuressa huonetilassa, laite ei ehkä saavuta asetuslämpötilaa rajoitetun jäähdytystehon takia. Myös vesipisaroita saattaa kondensoitua puhallus-aukkoon ja pudota lattialle. Tässä tapauksessa peruuta tehotoiminto. YÖASETUS Haluttu huoneilman lämpötila ylläpidetään pienemmällä puhallinteholla. (AUTO, lämmitys, jäähdytys tai kuivaus) Paina yöasetus-painiketta. PYSÄYTYS Paina yöasetus painiketta uudelleen. Aikaisemmin valittu toiminto käynnistyy. PERUUTUS Paina PÄÄLLE/POIS painiketta. Tämä pysäyttää yhden tunnin ajastimen toiminnan. Kun sitten painat PÄÄLLE/POIS painiketta jälleen myöhemmin, laite käynnistyy edeltävän toiminnon mukaan. HUOMAUTUS: Jos painat 1HR ajastinta sen ollessa toiminnassa, laite pysähtyy siitä hetkestä lukien 1 tunnin kuluttua. Yhden tunnin ajastintoiminto on ensisijainen kaikkien muiden toimintojen suhteen. Jos painat 1HR ajastinta, vaikka laite olisi ajastinohjauksessa, se pysähtyy tasan tunnin kuluttua. KÄSIOHJAUS Kun kaukosäädintä ei voida käyttää, joko paristojen loppumisen tai muun syyn takia, käytä käsiohjauskytkintä. Käännä ensin käsiohjauskytkin POIS ( O ) asentoon ja sen jälkeen uudelleen PÄÄLLE ( I ). Käynnin merkkivalo syttyy ja laite käynnistyy AUTO-toiminnolla. YÖASETUS Sisäyksikön puhaltimen nopeus laskee automaattisesti, jolloin myös äänitaso laskee. Kun yötoiminto käynnistyy, lämpötilan asetus muuttuu seuraavasti - lämmitys: - laskee 3 ºC tunnin kuluttua - laskee 4 ºC kolmen tunnin kuluttua - jäähdytys/kuivaus: - laskee 1 ºC tunnin kuluttua Kun yötoiminto käynnistyy, puhallusläppä liikkuu vain yhden portaan ylös/alas. Käsiohjauskytkin PYSÄYTYS Käännä käsiohjauskytkin POIS ( O ) asentoon

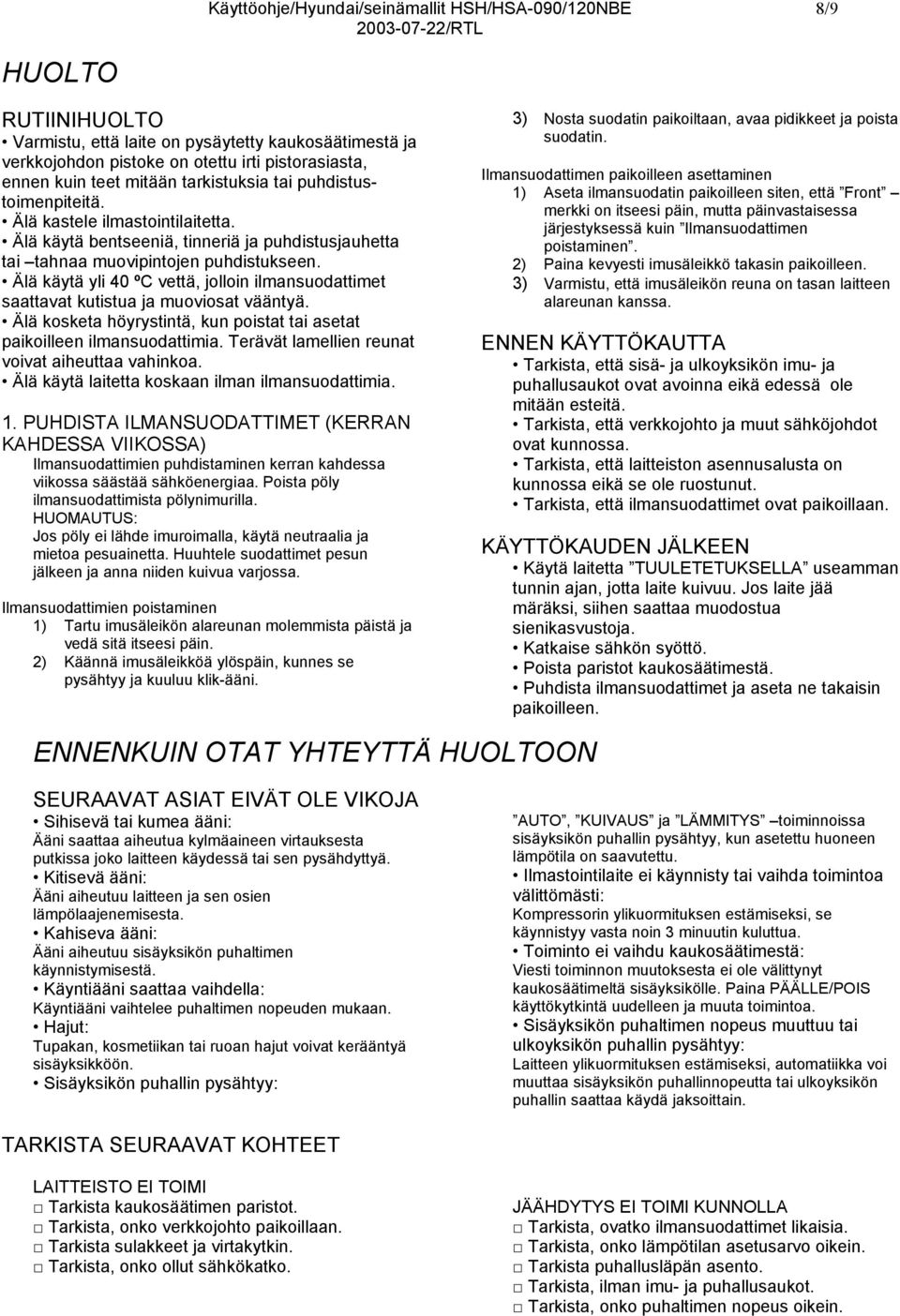

8 Käyttöohje/Hyundai/seinämallit HSH/HSA-090/120NBE 8/9 HUOLTO RUTIINIHUOLTO Varmistu, että laite on pysäytetty kaukosäätimestä ja verkkojohdon pistoke on otettu irti pistorasiasta, ennen kuin teet mitään tarkistuksia tai puhdistustoimenpiteitä. Älä kastele ilmastointilaitetta. Älä käytä bentseeniä, tinneriä ja puhdistusjauhetta tai tahnaa muovipintojen puhdistukseen. Älä käytä yli 40 ºC vettä, jolloin ilmansuodattimet saattavat kutistua ja muoviosat vääntyä. Älä kosketa höyrystintä, kun poistat tai asetat paikoilleen ilmansuodattimia. Terävät lamellien reunat voivat aiheuttaa vahinkoa. Älä käytä laitetta koskaan ilman ilmansuodattimia. 1. PUHDISTA ILMANSUODATTIMET (KERRAN KAHDESSA VIIKOSSA) Ilmansuodattimien puhdistaminen kerran kahdessa viikossa säästää sähköenergiaa. Poista pöly ilmansuodattimista pölynimurilla. HUOMAUTUS: Jos pöly ei lähde imuroimalla, käytä neutraalia ja mietoa pesuainetta. Huuhtele suodattimet pesun jälkeen ja anna niiden kuivua varjossa. Ilmansuodattimien poistaminen 1) Tartu imusäleikön alareunan molemmista päistä ja vedä sitä itseesi päin. 2) Käännä imusäleikköä ylöspäin, kunnes se pysähtyy ja kuuluu klik-ääni. ENNENKUIN OTAT YHTEYTTÄ HUOLTOON 3) Nosta suodatin paikoiltaan, avaa pidikkeet ja poista suodatin. Ilmansuodattimen paikoilleen asettaminen 1) Aseta ilmansuodatin paikoilleen siten, että Front merkki on itseesi päin, mutta päinvastaisessa järjestyksessä kuin Ilmansuodattimen poistaminen. 2) Paina kevyesti imusäleikkö takasin paikoilleen. 3) Varmistu, että imusäleikön reuna on tasan laitteen alareunan kanssa. ENNEN KÄYTTÖKAUTTA Tarkista, että sisä- ja ulkoyksikön imu- ja puhallusaukot ovat avoinna eikä edessä ole mitään esteitä. Tarkista, että verkkojohto ja muut sähköjohdot ovat kunnossa. Tarkista, että laitteiston asennusalusta on kunnossa eikä se ole ruostunut. Tarkista, että ilmansuodattimet ovat paikoillaan. KÄYTTÖKAUDEN JÄLKEEN Käytä laitetta TUULETETUKSELLA useamman tunnin ajan, jotta laite kuivuu. Jos laite jää märäksi, siihen saattaa muodostua sienikasvustoja. Katkaise sähkön syöttö. Poista paristot kaukosäätimestä. Puhdista ilmansuodattimet ja aseta ne takaisin paikoilleen. SEURAAVAT ASIAT EIVÄT OLE VIKOJA Sihisevä tai kumea ääni: Ääni saattaa aiheutua kylmäaineen virtauksesta putkissa joko laitteen käydessä tai sen pysähdyttyä. Kitisevä ääni: Ääni aiheutuu laitteen ja sen osien lämpölaajenemisesta. Kahiseva ääni: Ääni aiheutuu sisäyksikön puhaltimen käynnistymisestä. Käyntiääni saattaa vaihdella: Käyntiääni vaihtelee puhaltimen nopeuden mukaan. Hajut: Tupakan, kosmetiikan tai ruoan hajut voivat kerääntyä sisäyksikköön. Sisäyksikön puhallin pysähtyy: AUTO, KUIVAUS ja LÄMMITYS toiminnoissa sisäyksikön puhallin pysähtyy, kun asetettu huoneen lämpötila on saavutettu. Ilmastointilaite ei käynnisty tai vaihda toimintoa välittömästi: Kompressorin ylikuormituksen estämiseksi, se käynnistyy vasta noin 3 minuutin kuluttua. Toiminto ei vaihdu kaukosäätimestä: Viesti toiminnon muutoksesta ei ole välittynyt kaukosäätimeltä sisäyksikölle. Paina PÄÄLLE/POIS käyttökytkintä uudelleen ja muuta toimintoa. Sisäyksikön puhaltimen nopeus muuttuu tai ulkoyksikön puhallin pysähtyy: Laitteen ylikuormituksen estämiseksi, automatiikka voi muuttaa sisäyksikön puhallinnopeutta tai ulkoyksikön puhallin saattaa käydä jaksoittain. TARKISTA SEURAAVAT KOHTEET LAITTEISTO EI TOIMI Tarkista kaukosäätimen paristot. Tarkista, onko verkkojohto paikoillaan. Tarkista sulakkeet ja virtakytkin. Tarkista, onko ollut sähkökatko. JÄÄHDYTYS EI TOIMI KUNNOLLA Tarkista, ovatko ilmansuodattimet likaisia. Tarkista, onko lämpötilan asetusarvo oikein. Tarkista puhallusläpän asento. Tarkista, ilman imu- ja puhallusaukot. Tarkista, onko puhaltimen nopeus oikein.

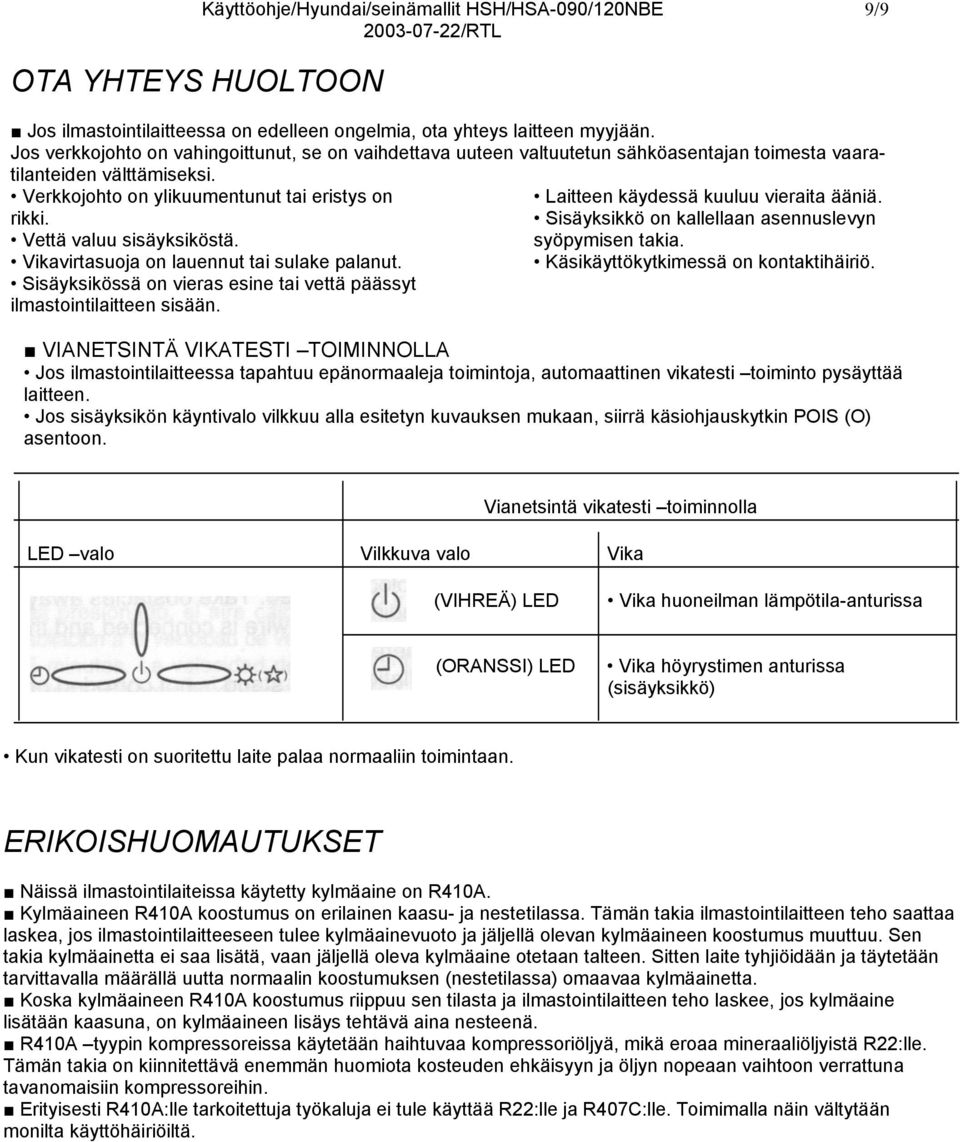

9 OTA YHTEYS HUOLTOON Käyttöohje/Hyundai/seinämallit HSH/HSA-090/120NBE 9/9 Jos ilmastointilaitteessa on edelleen ongelmia, ota yhteys laitteen myyjään. Jos verkkojohto on vahingoittunut, se on vaihdettava uuteen valtuutetun sähköasentajan toimesta vaaratilanteiden välttämiseksi. Verkkojohto on ylikuumentunut tai eristys on rikki. Vettä valuu sisäyksiköstä. Vikavirtasuoja on lauennut tai sulake palanut. Sisäyksikössä on vieras esine tai vettä päässyt ilmastointilaitteen sisään. Laitteen käydessä kuuluu vieraita ääniä. Sisäyksikkö on kallellaan asennuslevyn syöpymisen takia. Käsikäyttökytkimessä on kontaktihäiriö. VIANETSINTÄ VIKATESTI TOIMINNOLLA Jos ilmastointilaitteessa tapahtuu epänormaaleja toimintoja, automaattinen vikatesti toiminto pysäyttää laitteen. Jos sisäyksikön käyntivalo vilkkuu alla esitetyn kuvauksen mukaan, siirrä käsiohjauskytkin POIS (O) asentoon. Vianetsintä vikatesti toiminnolla LED valo Vilkkuva valo Vika (VIHREÄ) LED Vika huoneilman lämpötila-anturissa (ORANSSI) LED Vika höyrystimen anturissa (sisäyksikkö) Kun vikatesti on suoritettu laite palaa normaaliin toimintaan. ERIKOISHUOMAUTUKSET Näissä ilmastointilaiteissa käytetty kylmäaine on R410A. Kylmäaineen R410A koostumus on erilainen kaasu- ja nestetilassa. Tämän takia ilmastointilaitteen teho saattaa laskea, jos ilmastointilaitteeseen tulee kylmäainevuoto ja jäljellä olevan kylmäaineen koostumus muuttuu. Sen takia kylmäainetta ei saa lisätä, vaan jäljellä oleva kylmäaine otetaan talteen. Sitten laite tyhjiöidään ja täytetään tarvittavalla määrällä uutta normaalin koostumuksen (nestetilassa) omaavaa kylmäainetta. Koska kylmäaineen R410A koostumus riippuu sen tilasta ja ilmastointilaitteen teho laskee, jos kylmäaine lisätään kaasuna, on kylmäaineen lisäys tehtävä aina nesteenä. R410A tyypin kompressoreissa käytetään haihtuvaa kompressoriöljyä, mikä eroaa mineraaliöljyistä R22:lle. Tämän takia on kiinnitettävä enemmän huomiota kosteuden ehkäisyyn ja öljyn nopeaan vaihtoon verrattuna tavanomaisiin kompressoreihin. Erityisesti R410A:lle tarkoitettuja työkaluja ei tule käyttää R22:lle ja R407C:lle. Toimimalla näin vältytään monilta käyttöhäiriöiltä.
