1 KÄYTTÖOHJE Siirrettävä ilmastointilaite UAA BTU/h Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa!

2 Turvallisuusohjeet Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa! Konetta saa käyttää vain sille määrättyyn tarkoitukseen. Asennus-, huolto- ja korjaustyöt saa tehdä vain alan valtuutettu huoltoliike. Koneen turvalaitteita ei saa purkaa tai niiden toimintaa estää. Tarkista ennen käyttöönottoa, että verkkojännite vastaa laitteen tyyppikilvessä ilmoitettua jännitettä. Kaikki turva- ja suojalaitteet on asennettava paikalleen välittömästi korjaus-, kunnossapito-, tai huoltotöiden päätyttyä. Älä asenna laitteita palo- tai räjähdysvaarallisiin eikä erityisen kosteisiin tiloihin, kuten kasvihuoneisiin. Älä käytä tai säilytä syttyviä nesteitä tämän laitteen läheisyydessä. Älä asenna laitteita tiloihin missä on kuumailmakehittimiä tai vastaavia laitteita. Älä asenna laitteita meriveden tai syövyttävien höyryjen (esim. rikki) läheisyyteen. Sähköasennukset saa suorittaa vain sähköalan ammattihenkilö. Varmistu että suojamaadoitus on kytketty luotettavasti. Koska ilmastointilaite ei vaihda tilan ilmaa, on ilmanvaihto järjestettävä muulla tavoin jos käytössä on, ilmastointilaitteen lisäksi esim. happea käyttävä lämmityslaite. HUOMIO! Laitekohtaiset erityisohjeet: Älä sammuta tai kytke laitetta päälle koneen pistotulppaa käyttämällä. Käytä koneen käyttö- / valintakytkintä ennen pois kytkemistä. Älä työnnä sormia tai mitään esineitä laitteen sisään. Tämä on vaarallista laitteiden pyörivän puhaltimen vuoksi. Lapset eivät saa leikkiä ilmastointilaitteilla. Pidä lapset pois laitteen lähettyviltä. Älä jäähdytä huoneilmaa liian kylmäksi, jos huoneessa oleskelee lapsia tai heikkokuntoisia henkilöitä. Varmista että laitteet ovat käyttökunnossa ja että kytkennät ovat oikein, väärä kytkentä voi aiheuttaa vaaratilanteen. Käytä konetta tarkoituksen mukaisesti. Suositeltava käyttöalue on C. Tekniset tiedot Malli UAA0633 / KY-25Xc Käyttöjännite 1 ~ V 50Hz Teho jäähdytys (W) 2500 Teho sähkölämmitys (W) 1700 Kuivatuskapasiteetti (l) 21,6l/vrk Ottoteho maksimi (W) 1130 Virta (A) 5,8 Ilman virtaus (m³/h) 350 Kylmäaine (kg) 0,63 Melu (db A) <52 Ohjaus Kauko-ohjaus Paino (kg) 35 Koko (mm) 450x540x870 Huomio! Meluarvot on mitattu tehtaan laboratorio olosuhteissa. Tiedot on ohjeelliset, laitekyltissä olevat tiedot ovat vallitsevia kuhunkin laitteeseen. Valmistaja pidättää oikeuden teknisen kehityksen tuomiin muutoksiin. 2

3 ESITTELY Tämä ilmastointilaite on jäähdyttävä/lämmittävä yksikkö. Toimintoja voidaan ohjata laitteen kauko-ohjaimella. Ohjauspaneeli Säleikkö y/a Ulospuhallus Säleikkö o/v Kahva Vesisäiliö Verkkojohto Ylempi ilman sisäänotto Kuuman ilman ulospuhallus Alempi ilman sisäänotto 3

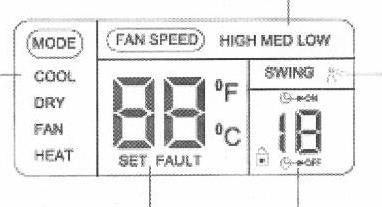

Käyttöpaneeli ja käyttökytkimet Ajastin Puhallussuuntaus Puhallin Toiminto Aika Asetuspainikkeet Vesisäiliö täysi Laite päälle/pois Laite päällä Näyttöpaneeli Puhallinnopeus Toiminto Puhallussuuntaus

4 Käyttöpaneeli ja käyttökytkimet Ajastin Puhallussuuntaus Puhallin Toiminto Aika Asetuspainikkeet Vesisäiliö täysi Laite päälle/pois Laite päällä Näyttöpaneeli Puhallinnopeus Toiminto Puhallussuuntaus Näyttö Ajannäyttö (asetus) (asetus, vika) Tärkeää! Vältä radiolähettimien ja puhelimien käyttöä yksikön lähellä (1m). Jotkut radiolähettimet voivat aiheuttaa häiriöitä. Jos laitteessa esiintyy häiriöitä kytke se pois päältä ja käynnistä vasta muutaman minuutin kuluttua. Älä käytä voimaa laiteosien käsittelyssä. 4

KAUKO-OHJAIN Näyttöpaneeli Päälle/pois painike Lämpötilan asetus Toiminto valinta Puhallinnopeus Ajastin Puhalluksen suuntaus Ajan asetus Näppäinten lukitus Kauko-ohjaimen käyttö Kun käytät

5 KAUKO-OHJAIN Näyttöpaneeli Päälle/pois painike Lämpötilan asetus Toiminto valinta Puhallinnopeus Ajastin Puhalluksen suuntaus Ajan asetus Näppäinten lukitus Kauko-ohjaimen käyttö Kun käytät kauko-ohjainta, osoita aina ohjaimella yksikköä. Kellonajan asetus (sivu 4) 1. Paina CLK painiketta paristokotelossa. 2. Aseta haluttu tuntimäärä. 3. Aseta halutut minuutit. 4. Paina CLK painiketta uudestaan ja sulje kotelo. Paikallinen kellonajan asetus on tärkeä jos käytetään ajastimen toimintoja. Laitteen asennus Huomioi laitteelle riittävän suuri ilman kiertotila. Vähimmäisetäisyys laitteen ympärillä on 50 cm. Katso sivut Asenna kuuman ilman poistoletku laitteen takasivulle ja asenna poisto esim. ikkunasta ulos. Poistoletkun kaksisuuntaisia mutkia ei sallita. 5

6 Käyttö (sivu 5) Suositeltava toiminta-alue jäähdytyksessä ja lämmityksessä on C. Suositeltava toiminta-alue kuivaustoiminnassa on C. Käyttötoimintojen asetus: jäähdytys, lämmitys, kuivaus 1. Kytke laite painamalla päälle/pois painiketta. 2. Painamalla MODE näppäintä valitse haluttu toiminto. 3. Paina + tai näppäintä asettaaksesi haluttu lämpötila. 4. Paina FAN näppäintä valitaksesi haluttu puhallinnopeus. Jos on valittu jäähdytys toiminto, niin silloin on lämmitys toiminto estetty. Pysäyttääksesi laitteen paina uudelleen päälle/pois painiketta. Puhallussuunnan säätö (kohta/sivu 6) Säleikön suuntausta voidaan ohjata automaattisesti. Älä liikuta säleikköä käsin! Kauko-ohjaimella voidaan valita myös jatkuva ylös/alas heilunta liike. Vältä puhallus asentoa laitteen runkoa vasten ja alaspäin suuntausta jatkuvana useita tunteja. Ajastimien käyttö (kohta 6) Päälle kytkentä asetus Käynnistä laite ja paina ajastin painiketta ja näyttö ilmoittaa päälle (ON) kytkennän, paina aika (TIME) painiketta asettaaksesi halutun ajan (mahdollisuus 1-12 tuntia). Pois kytkentä asetus Paina ajastin painiketta ja näyttö ilmoittaa pois (OFF) kytkennän, paina aika (TIME) painiketta asettaaksesi halutun ajan (mahdollisuus 1-12 tuntia). Lämpöpumppu toiminta Laitteen lämmitysominaisuuksiin vaikuttaa ilman lämpötila, kosteus, ym. Varmista yksikön riittävä ilmanvaihto. Veden tyhjennys Kytke laite pois päältä ja irrota verkkovirrasta. Odota 3 minuuttia. Tyhjennä laitteen vesisäiliö (kuvat 1, 2, 3). Asenna säiliö takaisin oikeaan paikkaansa. HUOMIO! Muista säännöllisesti tyhjentää laitteen vesisäiliö. Laitteen sisällä on tulpallinen muoviletku. Älä koske näihin osiin kun laite on toiminnassa. Laite poistaa ilmasta kosteutta, joka kerääntyy laitteen sisäiseen säiliöön. Säiliön täyttyessä laite pysähtyy muutaman minuutin kuluttua. Merkkiääni ilmoittaa kun vesisäiliö on tyhjennettävä. Voit kytkeä haluamasi poistoletkun vedenpoisto liittimeen ja johtaa vaikka viemäriin (sivu 16). Kondenssivesi poistuu jatkuvasti sitä mukaan kun laite sitä tuottaa. HUOMIO: Asenna poistoletkut oikein, muutoin laitteen kunnollinen toiminta saattaa häiriintyä. 6

7 Kunnossapito HUOMIO! Aina ennen toimenpiteitä, kytke laitteet irti verkkovirrasta. Älä käytä vettä puhdistuksessa. Älä päästä vettä tai kosteutta laitteen sisään. Puhdista yksikkö imuroimalla, harjalla ja pyyhkimällä kostealla rievulla. Älä käytä voimaa kun puhdistat säleikköjä. Yksikön ja kauko-ohjaimen puhdistus: Pyyhi laitteet pehmeällä liinalla, voit tarvittaessa kostuttaa liinan lämpimällä vedellä. Suodattimen voi myös irrottaa (katso kuva) kokonaan vesipesua varten. Kuivaa hyvin. Mietoa pesuliuosta voi käyttää pinttyneelle lialle. Laitteen pitempiaikainen säilytys (sivu 10) 1. Poista vesi säiliöstä avaamalla muoviputken sulkutulppa (kuva 4). Käytä laitetta puhallin toiminnolla puoli päivää, kunnes laiteosat ovat kuivuneet. 2. Kytke laite pois päältä ja irrota verkkojohto pistorasiasta. 3. Kiinnitä verkkojohto. 4. Peitä laite muovipussilla ja varastoi laite kuivassa paikassa. Mahdolliset häiriötapaukset Tarkista että laite on käyttökunnossa. Varmista laitteen säännöllinen kunnossapito ja puhdistus. Kytke laite pois päältä. Odota muutama kymmenen minuuttia ennen uudelleen käynnistystä. Jos laite kaikesta huolimatta ei toimi ota yhteys huoltoliikkeeseen. Jätä koneesi asiantuntijan korjattavaksi. Laitteita saa korjata vain alan valtuutettu huoltoliike. Tämä tuote vastaa asianmukaisia turvamääräyksiä ja CE merkintä vaatimuksia. TAKUU Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien. Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi. Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä. Takuun piiriin ei sisälly: - Kuljetus ja kuljetusvauriot. - Vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta käsittelystä. - Jos kone on avattu, osia vaihdettu, korjattu tai muutettu. - Mitkään välilliset kustannukset. Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto. MAAHANTUOJA: VKO FIN
