1 Käyttöohje/Panasonic CS-YW9-12GKE Sivu 1/10 Ilmastointilaite Käyttöohjeet Sisäyksiköt CS-YW9GKE CS-YW12GKE Ulkoyksiköt CU-YW9GKE CU-YW12GKE Lue nämä ohjeet huolella ennen kuin käynnistät ilmastointilaitteen. Säilytä nämä ohjeet tulevaa tarvetta varten. Tämä käyttöohje on Scanoffice Oy:n omaisuutta ja sen osittainenkin kopioiminen tai jälkijulkaisu ilman Scanoffice Oy:n kirjallista lupaa on tekijänoikeuslain mukaan rangaistava rikos Mestarintie 4, VANTAA

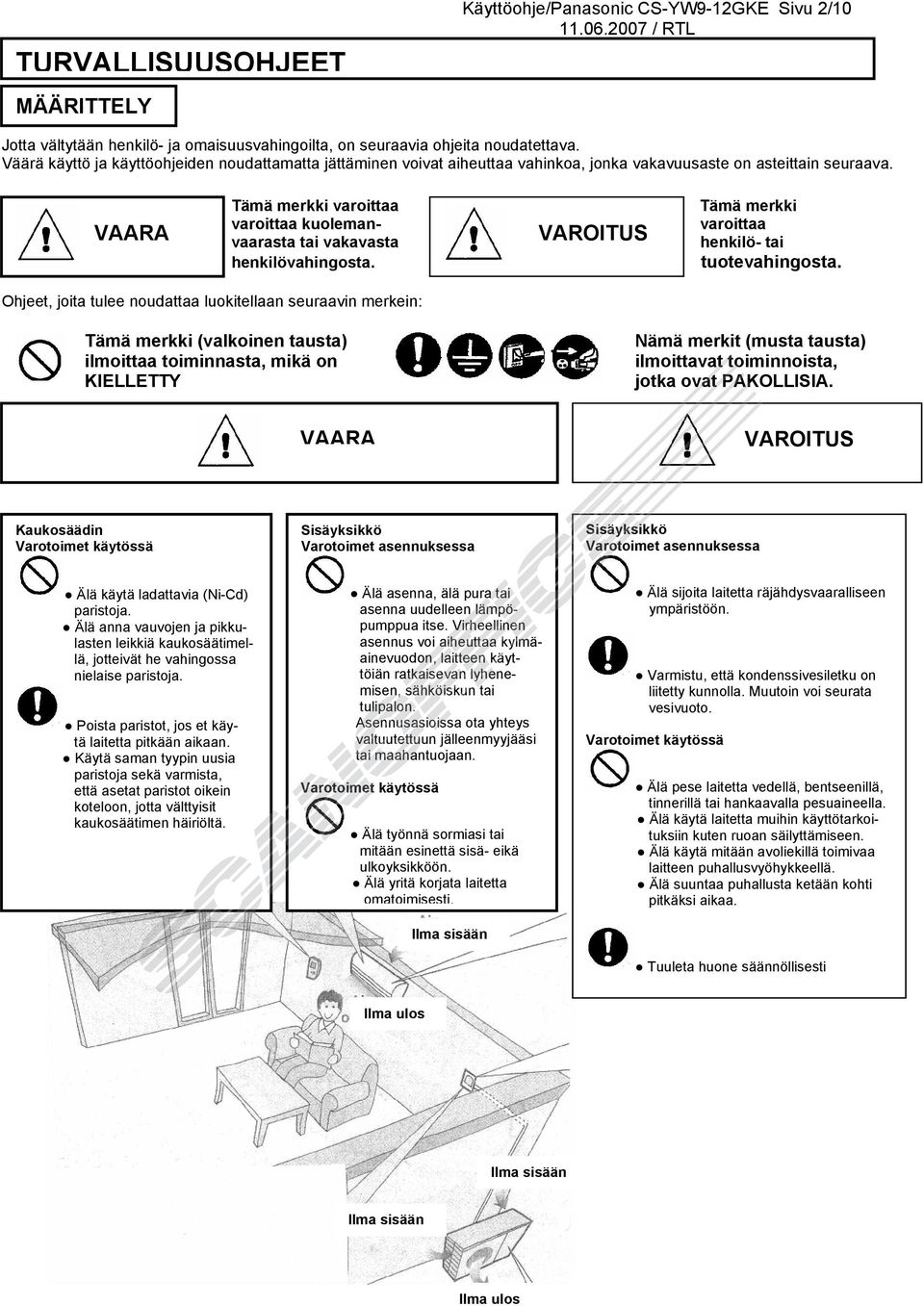

2 TURVALLISUUSOHJEET MÄÄRITTELY Käyttöohje/Panasonic CS-YW9-12GKE Sivu 2/10 Jotta vältytään henkilö- ja omaisuusvahingoilta, on seuraavia ohjeita noudatettava. Väärä käyttö ja käyttöohjeiden noudattamatta jättäminen voivat aiheuttaa vahinkoa, jonka vakavuusaste on asteittain seuraava. VAARA Tämä merkki varoittaa varoittaa kuolemanvaarasta tai vakavasta henkilövahingosta. VAROITUS Tämä merkki varoittaa henkilö- tai tuotevahingosta. Ohjeet, joita tulee noudattaa luokitellaan seuraavin merkein: Tämä merkki (valkoinen tausta) ilmoittaa toiminnasta, mikä on KIELLETTY Nämä merkit (musta tausta) ilmoittavat toiminnoista, jotka ovat PAKOLLISIA. VAARA VAROITUS Kaukosäädin Sisäyksikkö Varotoimet asennuksessa Sisäyksikkö Varotoimet asennuksessa Älä käytä ladattavia (Ni-Cd) paristoja. Älä anna vauvojen ja pikkulasten leikkiä kaukosäätimellä, jotteivät he vahingossa nielaise paristoja. Poista paristot, jos et käytä laitetta pitkään aikaan. Käytä saman tyypin uusia paristoja sekä varmista, että asetat paristot oikein koteloon, jotta välttyisit kaukosäätimen häiriöltä. Älä asenna, älä pura tai asenna uudelleen lämpöpumppua itse. Virheellinen asennus voi aiheuttaa kylmäainevuodon, laitteen käyttöiän ratkaisevan lyhenemisen, sähköiskun tai tulipalon. Asennusasioissa ota yhteys valtuutettuun jälleenmyyjääsi tai maahantuojaan. Älä työnnä sormiasi tai mitään esinettä sisä- eikä ulkoyksikköön. Älä yritä korjata laitetta omatoimisesti. Ilma sisään Älä sijoita laitetta räjähdysvaaralliseen ympäristöön. Varmistu, että kondenssivesiletku on liitetty kunnolla. Muutoin voi seurata vesivuoto. Älä pese laitetta vedellä, bentseenillä, tinnerillä tai hankaavalla pesuaineella. Älä käytä laitetta muihin käyttötarkoituksiin kuten ruoan säilyttämiseen. Älä käytä mitään avoliekillä toimivaa laitteen puhallusvyöhykkeellä. Älä suuntaa puhallusta ketään kohti pitkäksi aikaa. Tuuleta huone säännöllisesti Ilma ulos Ilma sisään Ilma sisään Ilma ulos

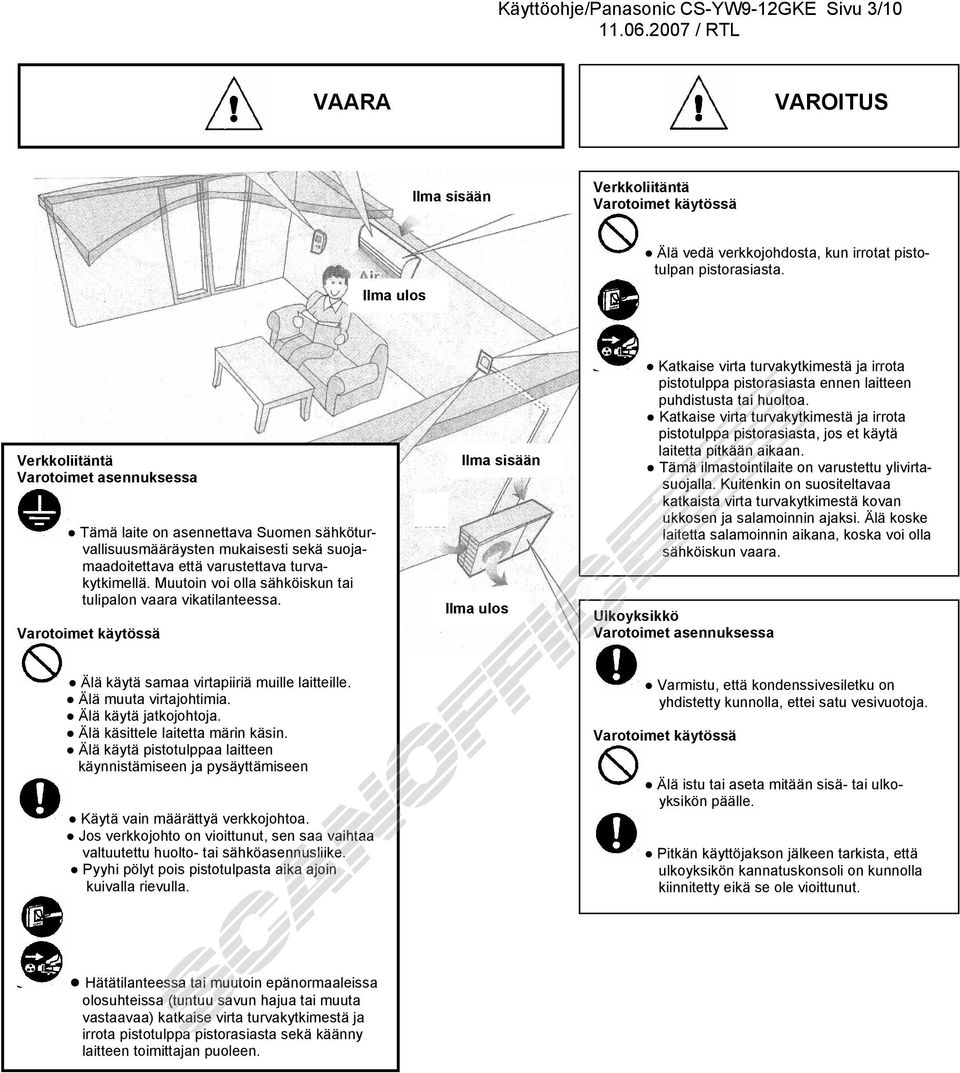

3 Käyttöohje/Panasonic CS-YW9-12GKE Sivu 3/10 VAARA VAROITUS Ilma sisään Verkkoliitäntä Ilma ulos Älä vedä verkkojohdosta, kun irrotat pistotulpan pistorasiasta. Verkkoliitäntä Varotoimet asennuksessa Tämä laite on asennettava Suomen sähköturvallisuusmääräysten mukaisesti sekä suojamaadoitettava että varustettava turvakytkimellä. Muutoin voi olla sähköiskun tai tulipalon vaara vikatilanteessa. Ilma sisään Ilma ulos Katkaise virta turvakytkimestä ja irrota pistotulppa pistorasiasta ennen laitteen puhdistusta tai huoltoa. Katkaise virta turvakytkimestä ja irrota pistotulppa pistorasiasta, jos et käytä laitetta pitkään aikaan. Tämä ilmastointilaite on varustettu ylivirtasuojalla. Kuitenkin on suositeltavaa katkaista virta turvakytkimestä kovan ukkosen ja salamoinnin ajaksi. Älä koske laitetta salamoinnin aikana, koska voi olla sähköiskun vaara. Ulkoyksikkö Varotoimet asennuksessa Älä käytä samaa virtapiiriä muille laitteille. Älä muuta virtajohtimia. Älä käytä jatkojohtoja. Älä käsittele laitetta märin käsin. Älä käytä pistotulppaa laitteen käynnistämiseen ja pysäyttämiseen Käytä vain määrättyä verkkojohtoa. Jos verkkojohto on vioittunut, sen saa vaihtaa valtuutettu huolto- tai sähköasennusliike. Pyyhi pölyt pois pistotulpasta aika ajoin kuivalla rievulla. Varmistu, että kondenssivesiletku on yhdistetty kunnolla, ettei satu vesivuotoja. Älä istu tai aseta mitään sisä- tai ulkoyksikön päälle. Pitkän käyttöjakson jälkeen tarkista, että ulkoyksikön kannatuskonsoli on kunnolla kiinnitetty eikä se ole vioittunut. Hätätilanteessa tai muutoin epänormaaleissa olosuhteissa (tuntuu savun hajua tai muuta vastaavaa) katkaise virta turvakytkimestä ja irrota pistotulppa pistorasiasta sekä käänny laitteen toimittajan puoleen.

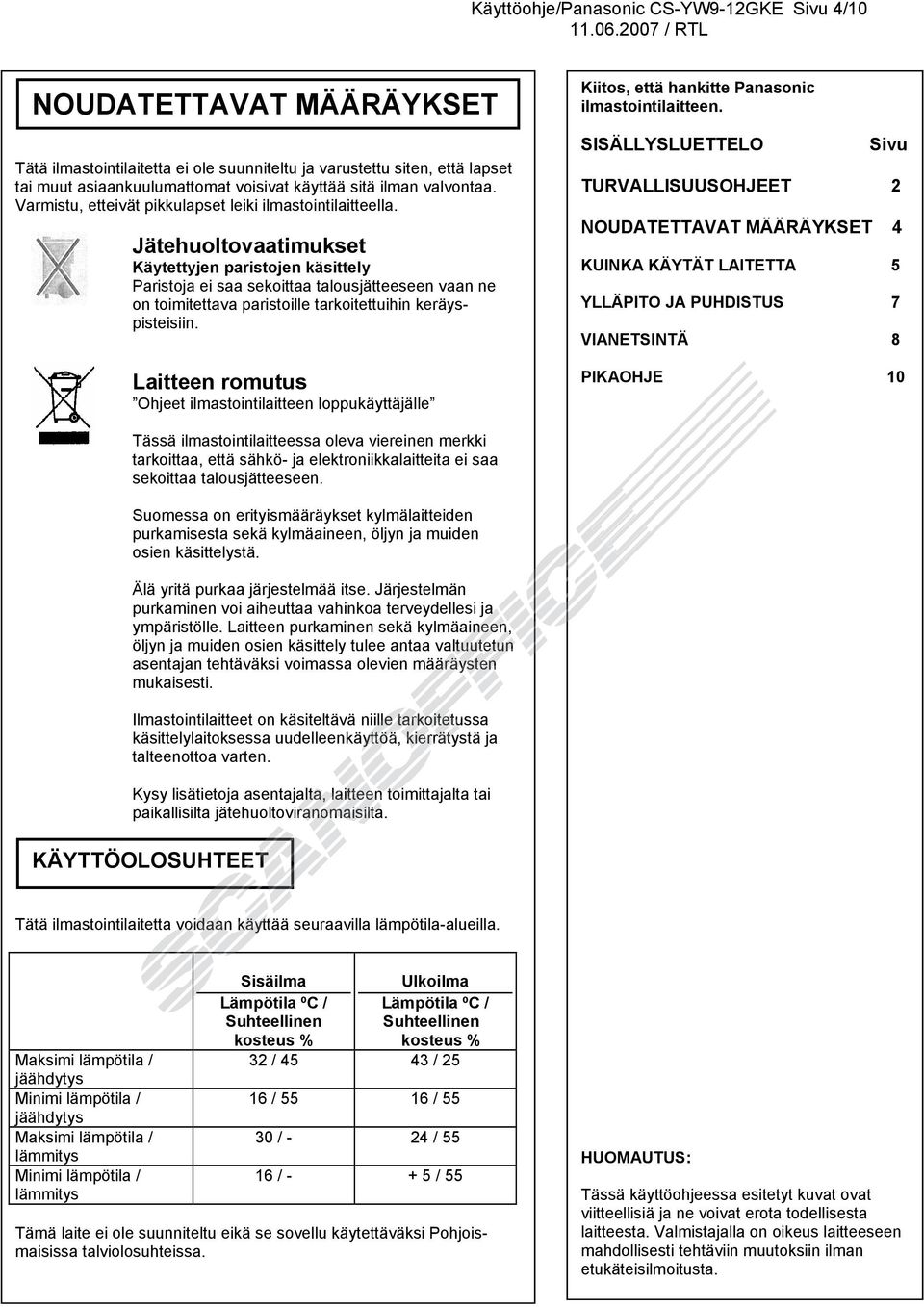

4 Käyttöohje/Panasonic CS-YW9-12GKE Sivu 4/10 NOUDATETTAVAT MÄÄRÄYKSET Tätä ilmastointilaitetta ei ole suunniteltu ja varustettu siten, että lapset tai muut asiaankuulumattomat voisivat käyttää sitä ilman valvontaa. Varmistu, etteivät pikkulapset leiki ilmastointilaitteella. Jätehuoltovaatimukset Käytettyjen paristojen käsittely Paristoja ei saa sekoittaa talousjätteeseen vaan ne on toimitettava paristoille tarkoitettuihin keräyspisteisiin. Laitteen romutus Ohjeet ilmastointilaitteen loppukäyttäjälle Kiitos, että hankitte Panasonic ilmastointilaitteen. SISÄLLYSLUETTELO Sivu TURVALLISUUSOHJEET 2 NOUDATETTAVAT MÄÄRÄYKSET 4 KUINKA KÄYTÄT LAITETTA 5 YLLÄPITO JA PUHDISTUS 7 VIANETSINTÄ 8 PIKAOHJE 10 Tässä ilmastointilaitteessa oleva viereinen merkki tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa sekoittaa talousjätteeseen. Suomessa on erityismääräykset kylmälaitteiden purkamisesta sekä kylmäaineen, öljyn ja muiden osien käsittelystä. Älä yritä purkaa järjestelmää itse. Järjestelmän purkaminen voi aiheuttaa vahinkoa terveydellesi ja ympäristölle. Laitteen purkaminen sekä kylmäaineen, öljyn ja muiden osien käsittely tulee antaa valtuutetun asentajan tehtäväksi voimassa olevien määräysten mukaisesti. Ilmastointilaitteet on käsiteltävä niille tarkoitetussa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten. Kysy lisätietoja asentajalta, laitteen toimittajalta tai paikallisilta jätehuoltoviranomaisilta. KÄYTTÖOLOSUHTEET Tätä ilmastointilaitetta voidaan käyttää seuraavilla lämpötila-alueilla. Maksimi lämpötila / jäähdytys Minimi lämpötila / jäähdytys Maksimi lämpötila / lämmitys Minimi lämpötila / lämmitys Sisäilma Lämpötila ºC / Suhteellinen kosteus % Ulkoilma Lämpötila ºC / Suhteellinen kosteus % 32 / / / / / - 24 / / / 55 Tämä laite ei ole suunniteltu eikä se sovellu käytettäväksi Pohjoismaisissa talviolosuhteissa. HUOMAUTUS: Tässä käyttöohjeessa esitetyt kuvat ovat viitteellisiä ja ne voivat erota todellisesta laitteesta. Valmistajalla on oikeus laitteeseen mahdollisesti tehtäviin muutoksiin ilman etukäteisilmoitusta.

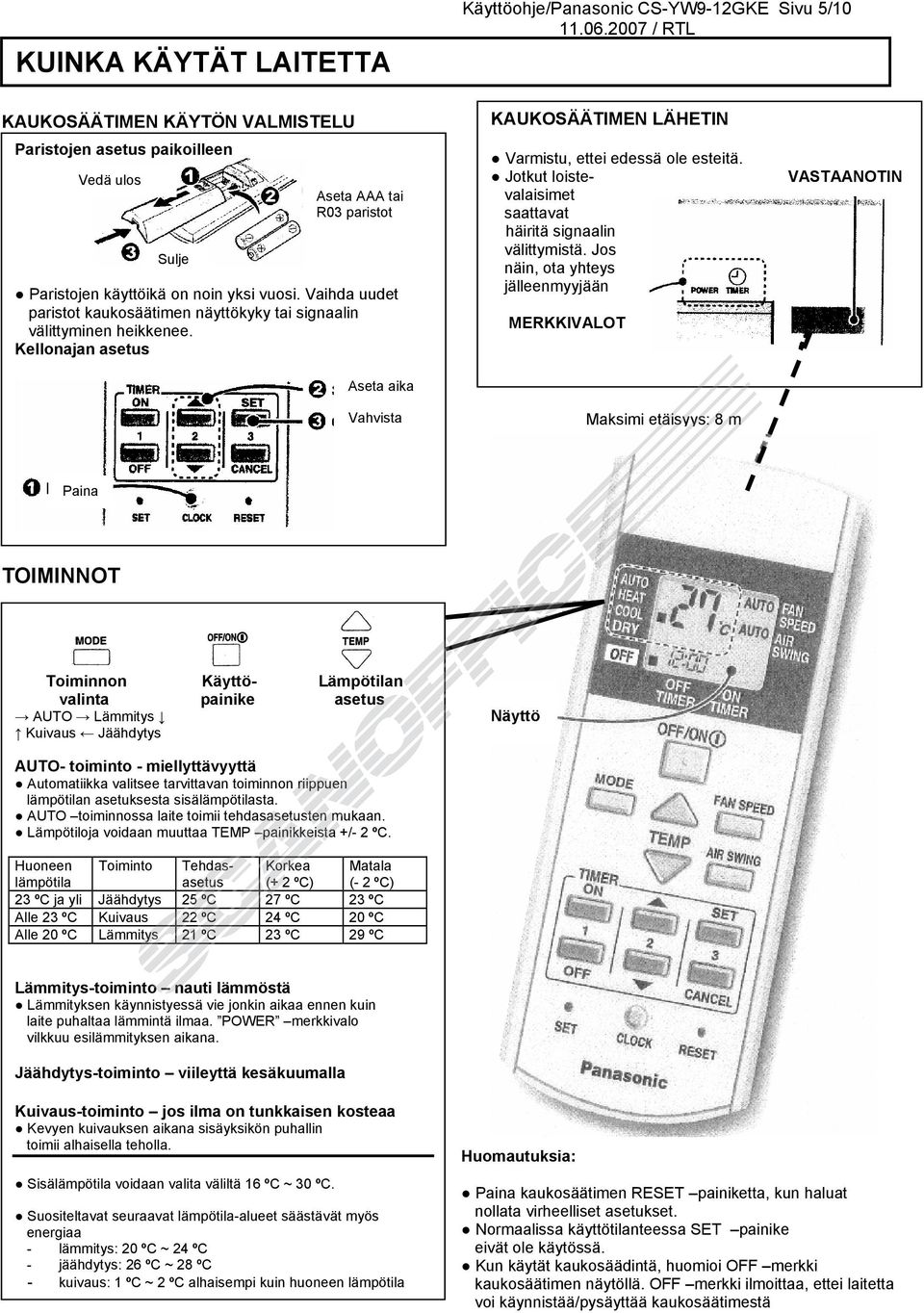

5 KUINKA KÄYTÄT LAITETTA Käyttöohje/Panasonic CS-YW9-12GKE Sivu 5/10 KAUKOSÄÄTIMEN KÄYTÖN VALMISTELU Paristojen asetus paikoilleen Vedä ulos Sulje Aseta AAA tai R03 paristot Paristojen käyttöikä on noin yksi vuosi. Vaihda uudet paristot kaukosäätimen näyttökyky tai signaalin välittyminen heikkenee. Kellonajan asetus Aseta aika Vahvista KAUKOSÄÄTIMEN LÄHETIN Varmistu, ettei edessä ole esteitä. Jotkut loistevalaisimet saattavat häiritä signaalin välittymistä. Jos näin, ota yhteys jälleenmyyjään. MERKKIVALOT Maksimi etäisyys: 8 m VASTAANOTIN Paina TOIMINNOT Toiminnon Käyttö- Lämpötilan valinta painike asetus AUTO Lämmitys Kuivaus Jäähdytys AUTO- toiminto - miellyttävyyttä Automatiikka valitsee tarvittavan toiminnon riippuen lämpötilan asetuksesta sisälämpötilasta. AUTO toiminnossa laite toimii tehdasasetusten mukaan. Lämpötiloja voidaan muuttaa TEMP painikkeista +/- 2 ºC. Huoneen lämpötila Toiminto Tehdasasetus Korkea (+ 2 ºC) Matala (- 2 ºC) 23 ºC ja yli Jäähdytys 25 ºC 27 ºC 23 ºC Alle 23 ºC Kuivaus 22 ºC 24 ºC 20 ºC Alle 20 ºC Lämmitys 21 ºC 23 ºC 29 ºC Näyttö Lämmitys-toiminto nauti lämmöstä Lämmityksen käynnistyessä vie jonkin aikaa ennen kuin laite puhaltaa lämmintä ilmaa. POWER merkkivalo vilkkuu esilämmityksen aikana. Jäähdytys-toiminto viileyttä kesäkuumalla Kuivaus-toiminto jos ilma on tunkkaisen kosteaa Kevyen kuivauksen aikana sisäyksikön puhallin toimii alhaisella teholla. Huomautuksia: Sisälämpötila voidaan valita väliltä 16 ºC ~ 30 ºC. Suositeltavat seuraavat lämpötila-alueet säästävät myös energiaa - lämmitys: 20 ºC ~ 24 ºC - jäähdytys: 26 ºC ~ 28 ºC - kuivaus: 1 ºC ~ 2 ºC alhaisempi kuin huoneen lämpötila Huomautuksia: Paina kaukosäätimen RESET painiketta, kun haluat nollata virheelliset asetukset. Normaalissa käyttötilanteessa SET painike eivät ole käytössä. Kun käytät kaukosäädintä, huomioi OFF merkki kaukosäätimen näytöllä. OFF merkki ilmoittaa, ettei laitetta voi käynnistää/pysäyttää kaukosäätimestä

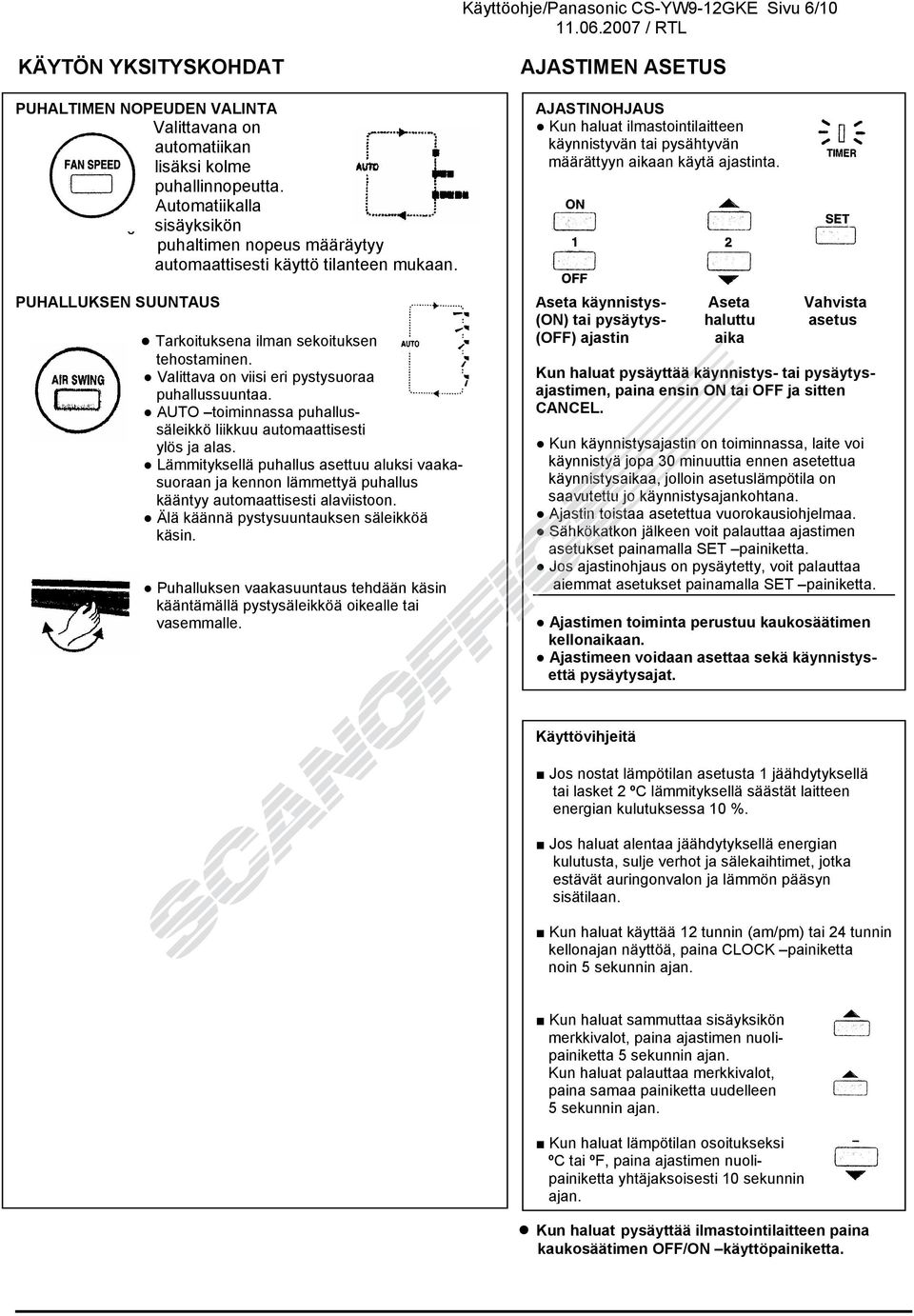

6 Käyttöohje/Panasonic CS-YW9-12GKE Sivu 6/10 KÄYTÖN YKSITYSKOHDAT PUHALTIMEN NOPEUDEN VALINTA Valittavana on automatiikan lisäksi kolme puhallinnopeutta. Automatiikalla sisäyksikön puhaltimen nopeus määräytyy automaattisesti käyttö tilanteen mukaan. PUHALLUKSEN SUUNTAUS Tarkoituksena ilman sekoituksen tehostaminen. Valittava on viisi eri pystysuoraa puhallussuuntaa. AUTO toiminnassa puhallussäleikkö liikkuu automaattisesti ylös ja alas. Lämmityksellä puhallus asettuu aluksi vaakasuoraan ja kennon lämmettyä puhallus kääntyy automaattisesti alaviistoon. Älä käännä pystysuuntauksen säleikköä käsin. Puhalluksen vaakasuuntaus tehdään käsin kääntämällä pystysäleikköä oikealle tai vasemmalle. AJASTIMEN ASETUS AJASTINOHJAUS Kun haluat ilmastointilaitteen käynnistyvän tai pysähtyvän määrättyyn aikaan käytä ajastinta. Aseta käynnistys- Aseta Vahvista (ON) tai pysäytys- haluttu asetus (OFF) ajastin aika Kun haluat pysäyttää käynnistys- tai pysäytysajastimen, paina ensin ON tai OFF ja sitten CANCEL. Kun käynnistysajastin on toiminnassa, laite voi käynnistyä jopa 30 minuuttia ennen asetettua käynnistysaikaa, jolloin asetuslämpötila on saavutettu jo käynnistysajankohtana. Ajastin toistaa asetettua vuorokausiohjelmaa. Sähkökatkon jälkeen voit palauttaa ajastimen asetukset painamalla SET painiketta. Jos ajastinohjaus on pysäytetty, voit palauttaa aiemmat asetukset painamalla SET painiketta. Ajastimen toiminta perustuu kaukosäätimen kellonaikaan. Ajastimeen voidaan asettaa sekä käynnistysettä pysäytysajat. Käyttövihjeitä Jos nostat lämpötilan asetusta 1 jäähdytyksellä tai lasket 2 ºC lämmityksellä säästät laitteen energian kulutuksessa 10 %. Jos haluat alentaa jäähdytyksellä energian kulutusta, sulje verhot ja sälekaihtimet, jotka estävät auringonvalon ja lämmön pääsyn sisätilaan. Kun haluat käyttää 12 tunnin (am/pm) tai 24 tunnin kellonajan näyttöä, paina CLOCK painiketta noin 5 sekunnin ajan. Kun haluat sammuttaa sisäyksikön merkkivalot, paina ajastimen nuolipainiketta 5 sekunnin ajan. Kun haluat palauttaa merkkivalot, paina samaa painiketta uudelleen 5 sekunnin ajan. Kun haluat lämpötilan osoitukseksi ºC tai ºF, paina ajastimen nuolipainiketta yhtäjaksoisesti 10 sekunnin ajan. Kun haluat pysäyttää ilmastointilaitteen paina kaukosäätimen OFF/ON käyttöpainiketta.

7 YLLÄPITO JA PUHDISTUS Käyttöohje/Panasonic CS-YW9-12GKE Sivu 7/10 Katkaise virta turvakytkimestä ennen laitteen puhdistusta ja huoltoa ILMANSUODATTIMET Puhdista suodattimet vähintään kahden viikon välein Pese ja huuhtele suodattimet hellävaraisesti. Varo vahingoittamasta suodattimien pintaa. Kuivaa suodattimet huolella varjossa suojassa tulelta ja auringonpaisteelta. Vaihda uusi suodatin vahingoittuneen tilalle. Varaosa no. : CWD (vasen ja oikea) SISÄYKSIKKÖ Pyyhi laite kevyesti pehmeällä, kuivalla pyyhkeellä. ETUPANEELIN IRROTTAMINEN Nosta ensin ja vedä itseäsi kohti. Pese hellävaraisesti ja anna kuivua. Poista ILMAVIRRAN SUUNTAUSSÄLEIKKÖ AUTO OFF/ON KÄYTTÖPAINIKE Tällä painikkeella voidaan käyttää ilmastointilaitetta, jos kaukosäädin on kadonnut tai ei toimi. Toimenpide Paina kerran Toiminto Automaattinen PESUOHJEITA Älä käytä bentseeniä, tinneriä tai hankaavaa pesujauhetta. Käytä saippuaa (ph noin 7) tai mietoa pesuainetta. Älä käytä yli 40 ºC lämpöistä pesuvettä. Paina kunnes kuulet kerran PIIP äänen, sitten vapauta. Jäähdytys Kun haluat pysäyttää laitteen, paina AUTO OFF/ON käyttöpainiketta uudelleen. Jos haluat kaukosäätimen signaalin merkkiäänen pois tai päälle 1. Paina kunnes kuulet PIIP äänen ja vapauta. 2. Paina uudelleen kunnes kuulet kaksois-piipäänen ja vapauta. 3. Valitse painikkeesta joko pitkä PIIP = pois tai lyhyt PIIP = päällä.

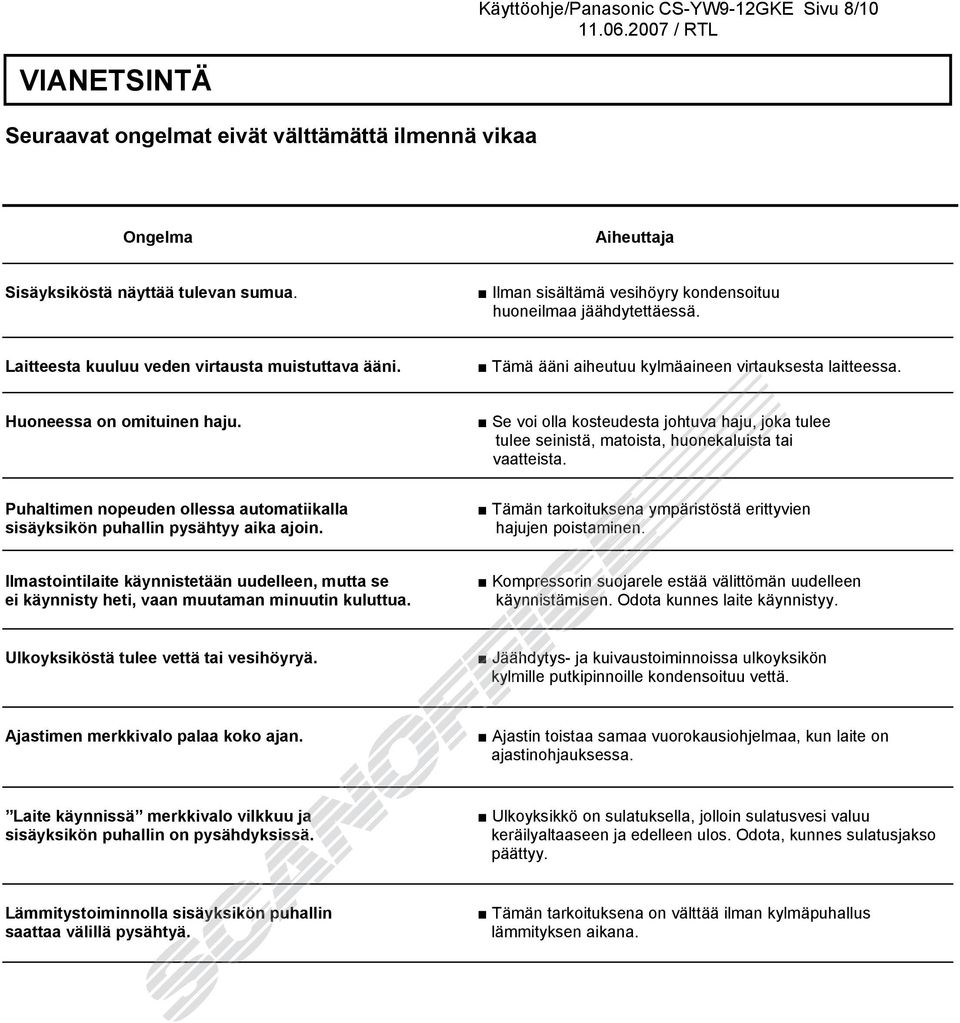

8 Käyttöohje/Panasonic CS-YW9-12GKE Sivu 8/10 VIANETSINTÄ Seuraavat ongelmat eivät välttämättä ilmennä vikaa Ongelma Aiheuttaja Sisäyksiköstä näyttää tulevan sumua. Ilman sisältämä vesihöyry kondensoituu huoneilmaa jäähdytettäessä. Laitteesta kuuluu veden virtausta muistuttava ääni. Tämä ääni aiheutuu kylmäaineen virtauksesta laitteessa. Huoneessa on omituinen haju. Se voi olla kosteudesta johtuva haju, joka tulee tulee seinistä, matoista, huonekaluista tai vaatteista. Puhaltimen nopeuden ollessa automatiikalla sisäyksikön puhallin pysähtyy aika ajoin. Tämän tarkoituksena ympäristöstä erittyvien hajujen poistaminen. Ilmastointilaite käynnistetään uudelleen, mutta se ei käynnisty heti, vaan muutaman minuutin kuluttua. Kompressorin suojarele estää välittömän uudelleen käynnistämisen. Odota kunnes laite käynnistyy. Ulkoyksiköstä tulee vettä tai vesihöyryä. Jäähdytys- ja kuivaustoiminnoissa ulkoyksikön kylmille putkipinnoille kondensoituu vettä. Ajastimen merkkivalo palaa koko ajan. Ajastin toistaa samaa vuorokausiohjelmaa, kun laite on ajastinohjauksessa. Laite käynnissä merkkivalo vilkkuu ja sisäyksikön puhallin on pysähdyksissä. Ulkoyksikkö on sulatuksella, jolloin sulatusvesi valuu keräilyaltaaseen ja edelleen ulos. Odota, kunnes sulatusjakso päättyy. Lämmitystoiminnolla sisäyksikön puhallin saattaa välillä pysähtyä. Tämän tarkoituksena on välttää ilman kylmäpuhallus lämmityksen aikana.

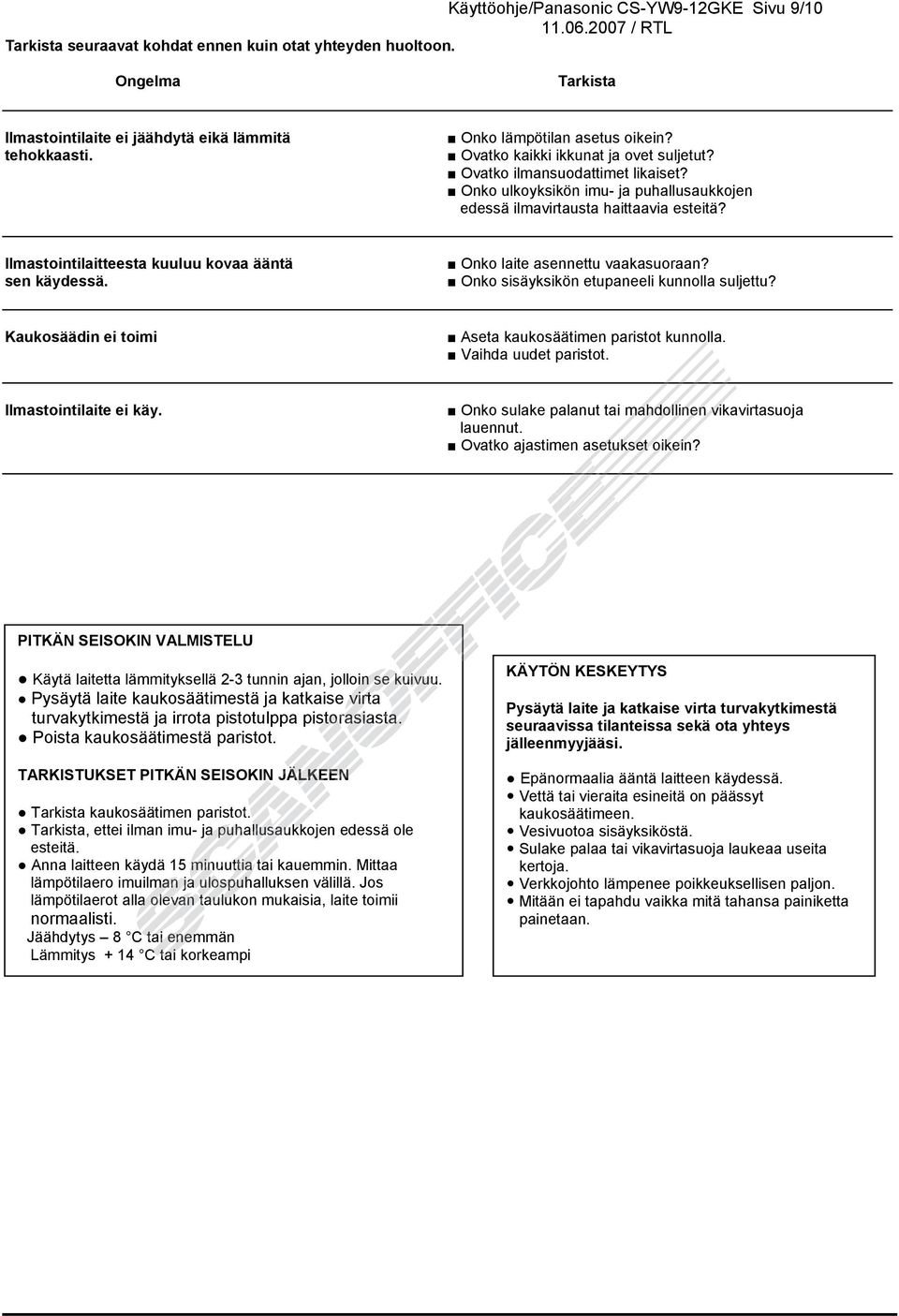

9 Käyttöohje/Panasonic CS-YW9-12GKE Sivu 9/10 Tarkista seuraavat kohdat ennen kuin otat yhteyden huoltoon. Ongelma Tarkista Ilmastointilaite ei jäähdytä eikä lämmitä tehokkaasti. Onko lämpötilan asetus oikein? Ovatko kaikki ikkunat ja ovet suljetut? Ovatko ilmansuodattimet likaiset? Onko ulkoyksikön imu- ja puhallusaukkojen edessä ilmavirtausta haittaavia esteitä? Ilmastointilaitteesta kuuluu kovaa ääntä sen käydessä. Onko laite asennettu vaakasuoraan? Onko sisäyksikön etupaneeli kunnolla suljettu? Kaukosäädin ei toimi Aseta kaukosäätimen paristot kunnolla. Vaihda uudet paristot. Ilmastointilaite ei käy. Onko sulake palanut tai mahdollinen vikavirtasuoja lauennut. Ovatko ajastimen asetukset oikein? PITKÄN SEISOKIN VALMISTELU Käytä laitetta lämmityksellä 2-3 tunnin ajan, jolloin se kuivuu. Pysäytä laite kaukosäätimestä ja katkaise virta turvakytkimestä ja irrota pistotulppa pistorasiasta. Poista kaukosäätimestä paristot. TARKISTUKSET PITKÄN SEISOKIN JÄLKEEN Tarkista kaukosäätimen paristot. Tarkista, ettei ilman imu- ja puhallusaukkojen edessä ole esteitä. Anna laitteen käydä 15 minuuttia tai kauemmin. Mittaa lämpötilaero imuilman ja ulospuhalluksen välillä. Jos lämpötilaerot alla olevan taulukon mukaisia, laite toimii normaalisti. Jäähdytys 8 C tai enemmän Lämmitys + 14 C tai korkeampi KÄYTÖN KESKEYTYS Pysäytä laite ja katkaise virta turvakytkimestä seuraavissa tilanteissa sekä ota yhteys jälleenmyyjääsi. Epänormaalia ääntä laitteen käydessä. Vettä tai vieraita esineitä on päässyt kaukosäätimeen. Vesivuotoa sisäyksiköstä. Sulake palaa tai vikavirtasuoja laukeaa useita kertoja. Verkkojohto lämpenee poikkeuksellisen paljon. Mitään ei tapahdu vaikka mitä tahansa painiketta painetaan.

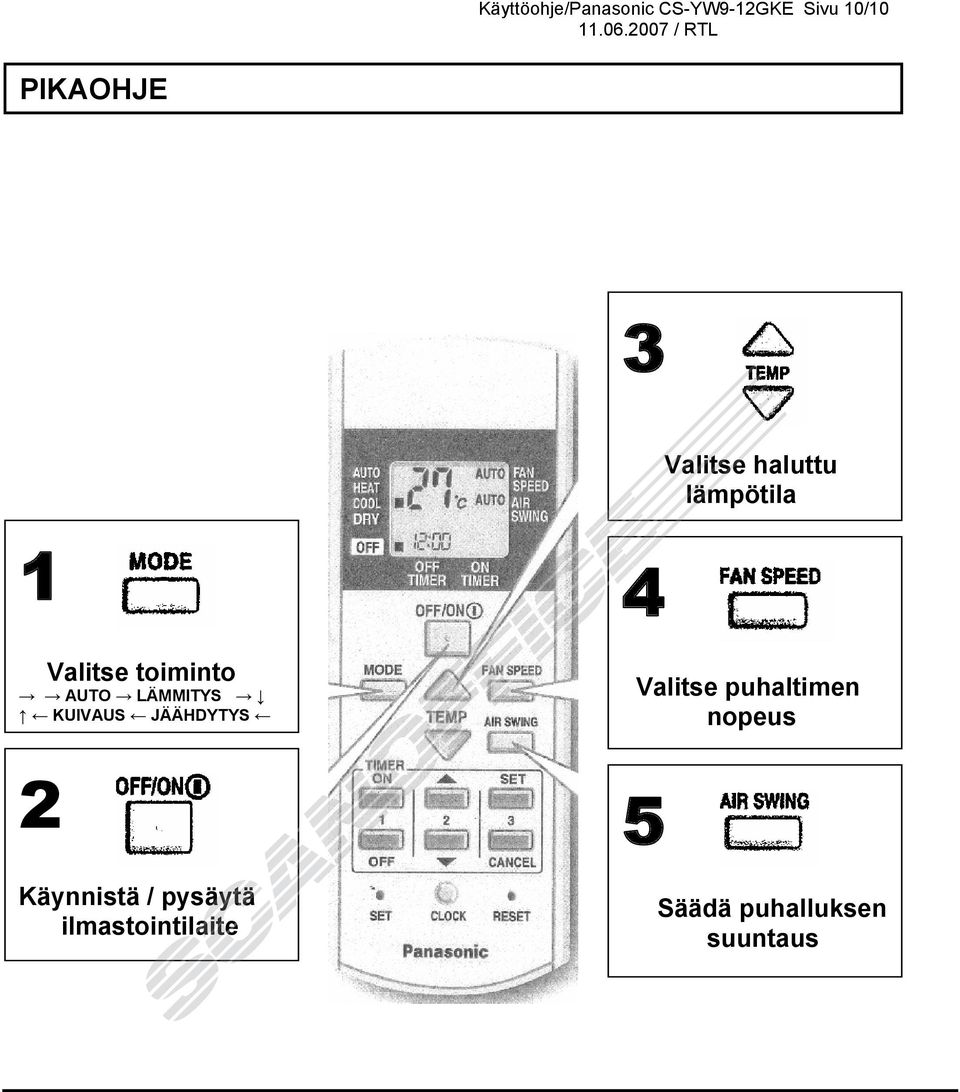

10 Käyttöohje/Panasonic CS-YW9-12GKE Sivu 10/10 PIKAOHJE 3 Valitse haluttu lämpötila 1 Valitse toiminto AUTO LÄMMITYS KUIVAUS JÄÄHDYTYS 2 Käynnistä / pysäytä ilmastointilaite 4 Valitse puhaltimen nopeus 5 Säädä puhalluksen suuntaus
