KÄYTTÖOHJE. Osien nimet. Käyttöpaneeli FIN. Siirrettävä ilmastointilaite MTV 87C

Koko: px

Aloita esitys sivulta:

Download "KÄYTTÖOHJE. Osien nimet. Käyttöpaneeli FIN. Siirrettävä ilmastointilaite MTV 87C"

Yrjö Pakarinen
8 vuotta sitten
Katselukertoja:

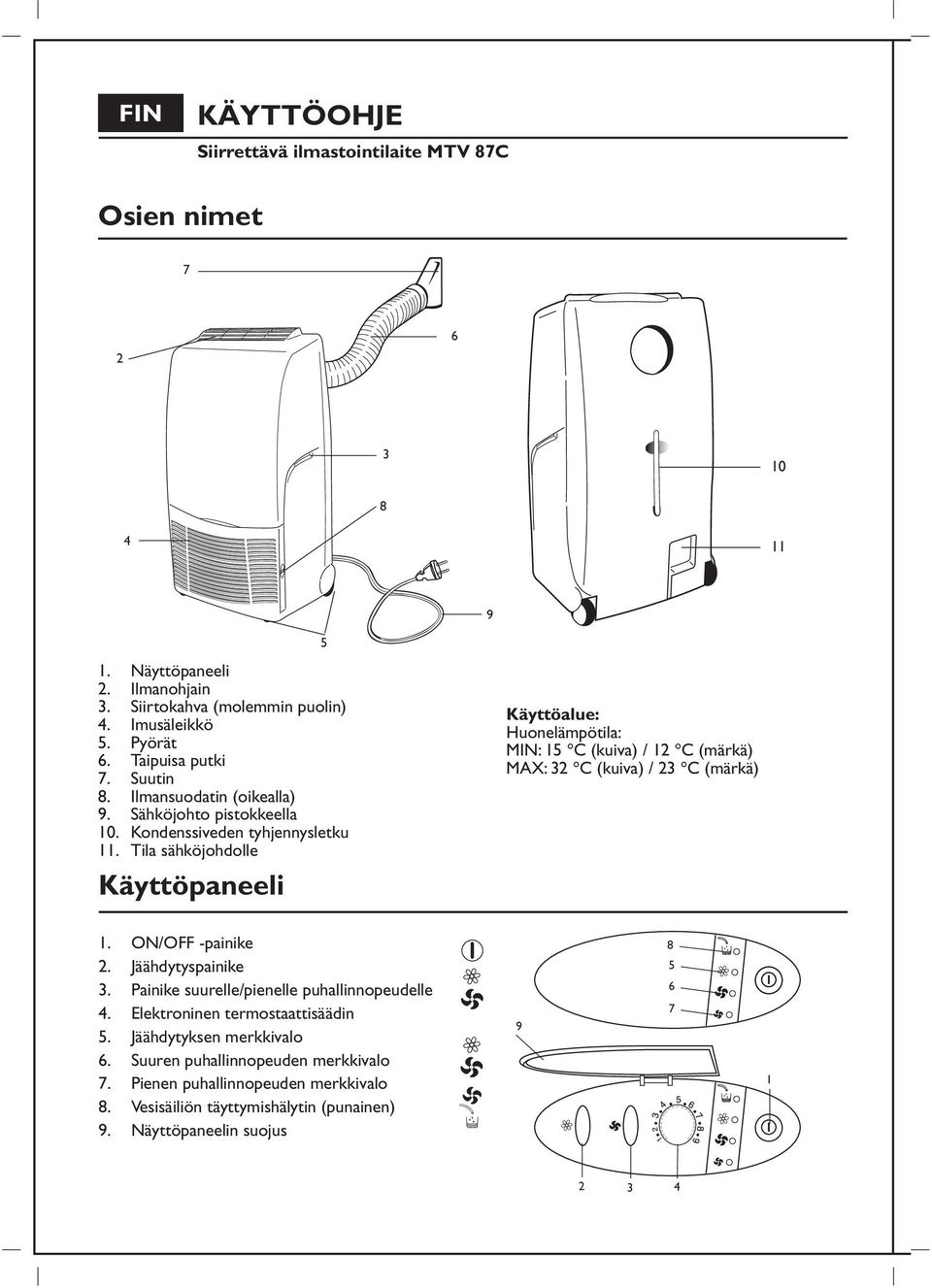

1 FIN KÄYTTÖOHJE Siirrettävä ilmastointilaite MTV 87C Osien nimet Näyttöpaneeli 2. Ilmanohjain 3. Siirtokahva (molemmin puolin) 4. Imusäleikkö. Pyörät 6. Taipuisa putki 7. Suutin 8. Ilmansuodatin (oikealla) 9. Sähköjohto pistokkeella 10. Kondenssiveden tyhjennysletku 11. Tila sähköjohdolle Käyttöpaneeli Käyttöalue: Huonelämpötila: MIN: 1 C (kuiva) / 12 C (märkä) MAX: 32 C (kuiva) / 23 C (märkä) 1. ON/OFF -painike 2. Jäähdytyspainike 3. Painike suurelle/pienelle puhallinnopeudelle 4. Elektroninen termostaattisäädin. Jäähdytyksen merkkivalo 6. Suuren puhallinnopeuden merkkivalo 7. Pienen puhallinnopeuden merkkivalo 8. Vesisäiliön täyttymishälytin (punainen) 9. Näyttöpaneelin suojus

Tila sähköjohdolle Käyttöpaneeli Käyttöalue: Huonelämpötila: MIN: 1 C (kuiva) / 12 C (märkä) MAX: 32 C (kuiva) / 23 C (märkä) 1. ON/OFF -painike 2. Jäähdytyspainike 3.

2 Ennen käyttöönottoa Varmista että pistorasian sähköjännite on 220 V / 0 Hz yksivaiheinen. Älä siirrä kojetta tarkistamatta ensin kondenssivettä. Poista kondenssivesi ennen kojeen käynnistämistä, käyttäen aina samaa letkua. Tarkista maksimi ottoteho tunnuslevystä. Käytä 10 A hitaita sulakkeita. Koje on asennettava paikallisten sähkömääräysten mukaisesti. Varmista, että virtakytkin, sulakkeet jne. kestävät käynnistysvirran 20 A. Älä asenna kojetta kosteisiin tiloihin, esim. pesutupaan. Varmista, että ON/OFF -painike on OFF -tilassa. Ennen pistorasiaan kytkemistä tarkista, että pistorasia on suojamaadoitettu. Älä pysäytä tai käynnistä kojetta sähköjohdon avulla, vaan ON/OFF -kytkimellä. Kojeen kompressori ei käynnisty uudelleen ennen kuin 3 min kuluttua edellisestä pysäytyksestä. Joten vältä termostaattisäätimen nopeita muutoksia kumpaankaan suuntaan kompressorin käydessä. Valmistaja ei vastaa tuotteesta, mikäli turvallisuusohjeita tai sähkömääräyksiä ei ole noudatettu. VAROITUS! Ilmanulospuhallusaukon takana pyörii puhallin suurella nopeudella. Älä työnnä mitään esineitä puhallusaukkoon. Varmista, ettei mikään estä kojeen ilmankiertoa. Älä tuki imu- tai ulospuhallusaukkoja. Älä laita esineitä kojeen päälle. Irrota koje pistorasiasta aina ennen siirtoa tai puhdistusta. Käyttöohje Jäähdytys Sijoita koje mahdollisimman lähelle ikkunaa. Kiinnitä taipuisa putki. Venytä taipuisa putki niin, että se ylettyy juuri ulos. Sisäänpäin aukeavissa ikkunoissa suositellaan suuttimen käyttöä. Asenna suutin taipuisan putken päähän. Avaa ikkuna ja lukitse toinen ikkunaluukku. Aseta suutin ikkunaluukkujen väliin. Kiinnitä ikkunaluukut esim. narulla. Varo taittamasta putkea terävästi tai kasaamasta sitä. Käännä termostaattisäädintä (4) oikealle maksimi jäähdytykselle. Paina ON/OFF painiketta (1), kunnes edelliset toiminnot poistuvat näytöstä. Valitse jäähdytys painamalla painiketta (2), merkkivalo () syttyy. Paina painiketta (3) valitaksesi suuren puhallinnopeuden, merkkivalo (6) syttyy. Huoneen lämpötilan ollessa sopiva, paina uudestaan painiketta (3) valitaksesi pienen puhallinnopeuden, merkkivalo (7) syttyy. Käännä hitaasti takaisin vasemmalle kunnes kompressori pysähtyy. Tässä pisteessä koje asettuu automaattiseen toimintaan, säätäen termostaattia vastaamaan huoneen lämpötilan asetusarvoa. Pysäytä koje ON/OFF -painikkeesta (1).

Koje on asennettava paikallisten sähkömääräysten mukaisesti. Varmista, että virtakytkin, sulakkeet jne. kestävät käynnistysvirran 20 A. Älä asenna kojetta kosteisiin tiloihin, esim. pesutupaan.

3 Ilmankuivaus Käyttäessäsi kojetta kuivaukseen ei tarvitse käyttää taipuisaa putkea. Halutessasi maksimaalisen kuivaustehon, jätä koje puhaltamaan poistoilma vapaasti huoneeseen. Poista taipuisa putki tarttuen kiinnityspisteeseen ja kierrä irti kiinnityskoukuista. Käännä termostaattisäädin (4) myötäpäivään maksimi jäähdytykselle ja paina ON/OFF -painiketta (1) käynnistääksesi kojeen. 1 Käynnistä jäähdytys painamalla painiketta (2) ja pienen puhallinnopeuden painiketta (3). Kosteus kerääntyy kojeessa olevaan säiliöön. Käynnistääksesi kojeen uudestaan paina ON/OFF -painiketta (1) Huom! Kuivatusta voi käyttää ainoastaan huonelämpötilan ollessa vähintään 1 C. Lämpötilan ollessa alhaisempi, termostaatti pysäyttää kompressorin, eikä kuivausta tapahdu. Käyttö pelkästään puhaltimena Halutessasi kierrättää huoneilmaa ilman lämpötilan seurantaa, tee seuraavasti: A. Kojeen jäähdytystoiminto on päällä ja haluat muuttaa sen pelkäksi puhallukseksi Paina jäähdytyspainiketta (2) pysäyttääksesi kompressorin, merkkivalo () sammuu. Valitse puhallinnopeus painamalla puhallinnopeuspainiketta (3). B. Kojeen käynnistys puhallin ainoastaan -tilaan Käynnistä koje painamalla ON/OFF -painiketta (1). Varmista, että merkkivalo () ei ole toiminnassa. Valitse puhallinnopeus painamalla puhallinnopeuden painiketta (3). Ilmavirran suuntaus Suunnatessasi ilmavirtaa vaakasuoraan tartu molemmilla käsillä ilmanohjaimeen ja vedä itseesi päin. Halutessasi ilmavirran kulkevan pystysuoraan työnnä ilmanohjainta poispäin itsestäsi. Kondenssiveden poisto Kojeen ollessa kuivauksella, se ei jäähdytä huonetta. Se poistaa kosteuden huoneilmasta, keräten kondenssiveden säiliöön. Kondenssivesi voidaan poistaa kojeen takaosassa olevalla poistoputkella. Säiliön kapasiteetti sallii 6:n tunnin käytön. Veden määrän pystyy katsomaan poistoputkesta. Paina ON/OFF -painiketta ja irrota sähköjohto. Aseta säiliö poistoputken alle. Irrota poistoputki paikaltaan. Taita putkea avonaisesta päästä muutama cm, siirrä putken pää säiliön yläpuolelle ja anna veden valua. Lopuksi aseta poistoputki takaisin paikalleen. Säiliön ollessa täysi, koje pysähtyy automaattisesti ja vesisäiliön täyttymisen -merkkivalo (punainen) alkaa vilkkua. Huom! Sammuta koje aina ennen kuin irrotat sähköjohdon seinästä. Irrota sähköjohto aina ennen kuin tyhjennät kondenssivesisäiliön.

Käännä termostaattisäädin (4) myötäpäivään maksimi jäähdytykselle ja paina ON/OFF -painiketta (1) käynnistääksesi kojeen.

4 Hoito ja puhdistaminen Huom! Varmista, että koje on OFF -asennossa ja irrota sähköjohto seinästä ennen puhdistusta. 1. Suodattimen puhdistus Suodatin on tarkistettava joka toinen viikko. Likainen suodatin aiheuttaa huonomman tehon ja vaurioittaa kojetta. Suodatin on imuaukon säleikön takana ja se poistetaan oikealta puolelta kojetta. Imuroi pöly. Tarvittaessa käytä haaleaa saippuavettä, huuhtele kylmällä vedellä ja kuivaa. 2. Kuoren ja säleikköjen puhdistus Pyyhi kostealla liinalla. Tarvittaessa kostuta liina saippuaveteen. Älä käytä liuottavia kemikaaleja tai kuumaa vettä. Älä kaada vettä kojeeseen se vahingoittaa kojeen osia ja voi aiheuttaa sähköiskun. 3. Varastointi Jos et käytä kojetta pitkään aikaan, puhdista suodattimet poista kondenssivesi. Varastoi koje aina pystyasennossa. Älä aseta painavia esineitä kojeen päälle. Suojaa koje kankaalla tai muovilla. 4. Kuljetus Pyri pitämään koje pystyasennossa kuljetettaessa. Mikäli tämä ei ole mahdollista, aseta toiselle kyljelle. Nosta kuljetuksen jälkeen pystyasentoon ja odota vähintään 10 minuuttia ennen jäähdytyskäyttöä.. Huom! Oman turvallisuutesi vuoksi, tarkista säännöllisesti sähköjohto. Mikäli huomaat vaurioita, ota yhteys lähimpään huoltoon. Johto on mallia M SUODATTIMEN PUHDISTUS Jos laite ei toimi Mikäli koje ei toimi kunnolla, tarkista seuraavat asiat: Pistoke on kytketty kunnolla pistorasiaan. Virtakytkin on ON -asennossa ja sulakkeet eivät ole palaneet. Suodatin ei ole tukossa. Taipuisassa putkessa ei ole teräviä taitoksia. Termostaattisäädin on oikeassa asennossa (käännettäessä myötäpäivään kompressori käynnistyy viiveen jälkeen) Huoneen lämpötila on yli 1 C. Käynnistys- ja poiskytkentöjen väli on vähintään 3 minuuttia. Tarkista onko vesisäiliö täysi. Merkkivalon tulisi palaa, jos säiliö on täysi. Olet lukenut huolellisesti käyttöohjeet.

Tarvittaessa käytä haaleaa saippuavettä, huuhtele kylmällä vedellä ja kuivaa. 2. Kuoren ja säleikköjen puhdistus Pyyhi kostealla liinalla. Tarvittaessa kostuta liina saippuaveteen.

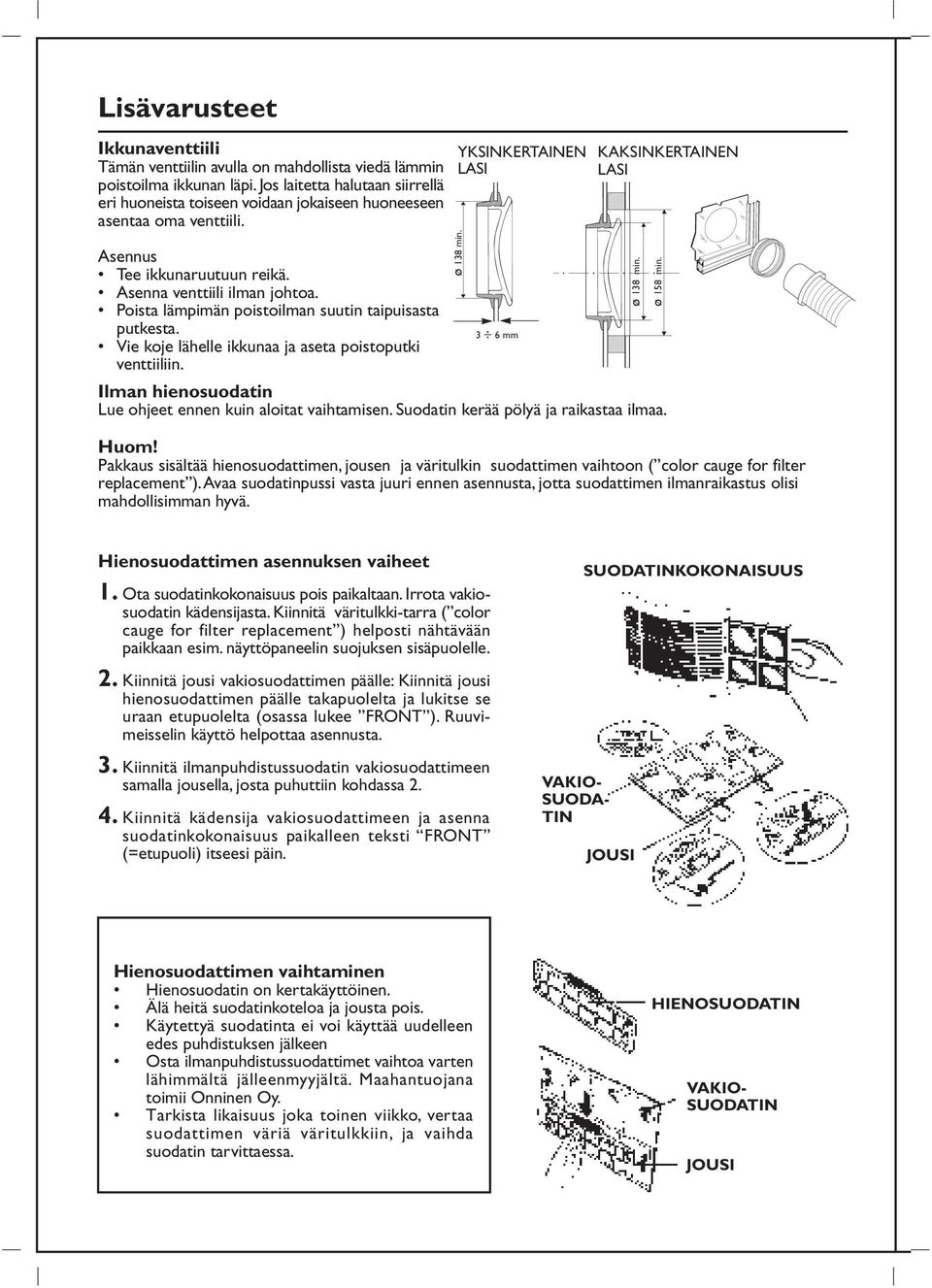

5 Lisävarusteet Ikkunaventtiili Tämän venttiilin avulla on mahdollista viedä lämmin poistoilma ikkunan läpi. Jos laitetta halutaan siirrellä eri huoneista toiseen voidaan jokaiseen huoneeseen asentaa oma venttiili. Asennus Tee ikkunaruutuun reikä. Asenna venttiili ilman johtoa. Poista lämpimän poistoilman suutin taipuisasta putkesta. Vie koje lähelle ikkunaa ja aseta poistoputki venttiiliin. YKSINKERTAINEN LASI Ilman hienosuodatin Lue ohjeet ennen kuin aloitat vaihtamisen. Suodatin kerää pölyä ja raikastaa ilmaa. ø 138 min. 3 6 mm KAKSINKERTAINEN LASI ø 138 min. ø 18 min. Huom! Pakkaus sisältää hienosuodattimen, jousen ja väritulkin suodattimen vaihtoon ( color cauge for filter replacement ). Avaa suodatinpussi vasta juuri ennen asennusta, jotta suodattimen ilmanraikastus olisi mahdollisimman hyvä. Hienosuodattimen asennuksen vaiheet 1. Ota suodatinkokonaisuus pois paikaltaan. Irrota vakiosuodatin kädensijasta. Kiinnitä väritulkki-tarra ( color cauge for filter replacement ) helposti nähtävään paikkaan esim. näyttöpaneelin suojuksen sisäpuolelle. 2. Kiinnitä jousi vakiosuodattimen päälle: Kiinnitä jousi hienosuodattimen päälle takapuolelta ja lukitse se uraan etupuolelta (osassa lukee FRONT ). Ruuvimeisselin käyttö helpottaa asennusta. 3. Kiinnitä ilmanpuhdistussuodatin vakiosuodattimeen samalla jousella, josta puhuttiin kohdassa Kiinnitä kädensija vakiosuodattimeen ja asenna suodatinkokonaisuus paikalleen teksti FRONT (=etupuoli) itseesi päin. VAKIO- SUODA- TIN SUODATINKOKONAISUUS JOUSI Hienosuodattimen vaihtaminen Hienosuodatin on kertakäyttöinen. Älä heitä suodatinkoteloa ja jousta pois. Käytettyä suodatinta ei voi käyttää uudelleen edes puhdistuksen jälkeen Osta ilmanpuhdistussuodattimet vaihtoa varten lähimmältä jälleenmyyjältä. Maahantuojana toimii Onninen Oy. Tarkista likaisuus joka toinen viikko, vertaa suodattimen väriä väritulkkiin, ja vaihda suodatin tarvittaessa. HIENOSUODATIN VAKIO- SUODATIN JOUSI

Poista lämpimän poistoilman suutin taipuisasta putkesta. Vie koje lähelle ikkunaa ja aseta poistoputki venttiiliin. YKSINKERTAINEN LASI Ilman hienosuodatin Lue ohjeet ennen kuin aloitat vaihtamisen.
