1 A S E N N U S J A K Ä Y T T Ö O H J E E T KONVEKTORI-KATTOKASETTI Lue käyttö- ja asennusohjeet huolellisesti ja säilytä ne tulevaa tarvetta varten. MALLI LC 13, 18 Tiilenlyöjänkuja 9 A Vantaa

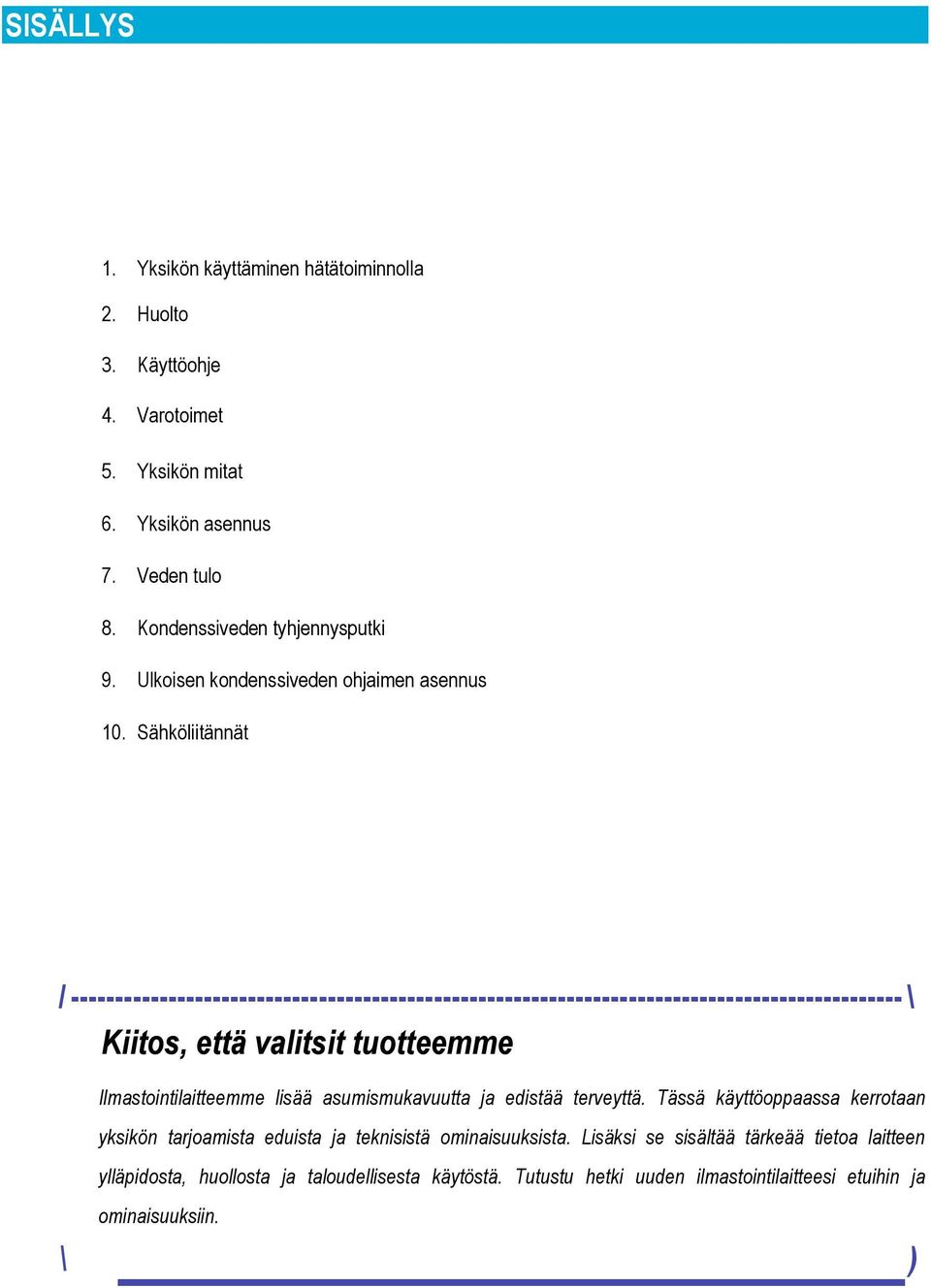

2 SISÄLLYS 1. Yksikön käyttäminen hätätoiminnolla 2. Huolto 3. Käyttöohje 4. Varotoimet 5. Yksikön mitat 6. Yksikön asennus 7. Veden tulo 8. Kondenssiveden tyhjennysputki 9. Ulkoisen kondenssiveden ohjaimen asennus 10. Sähköliitännät / \ Kiitos, että valitsit tuotteemme Ilmastointilaitteemme lisää asumismukavuutta ja edistää terveyttä. Tässä käyttöoppaassa kerrotaan yksikön tarjoamista eduista ja teknisistä ominaisuuksista. Lisäksi se sisältää tärkeää tietoa laitteen ylläpidosta, huollosta ja taloudellisesta käytöstä. Tutustu hetki uuden ilmastointilaitteesi etuihin ja ominaisuuksiin. \ )

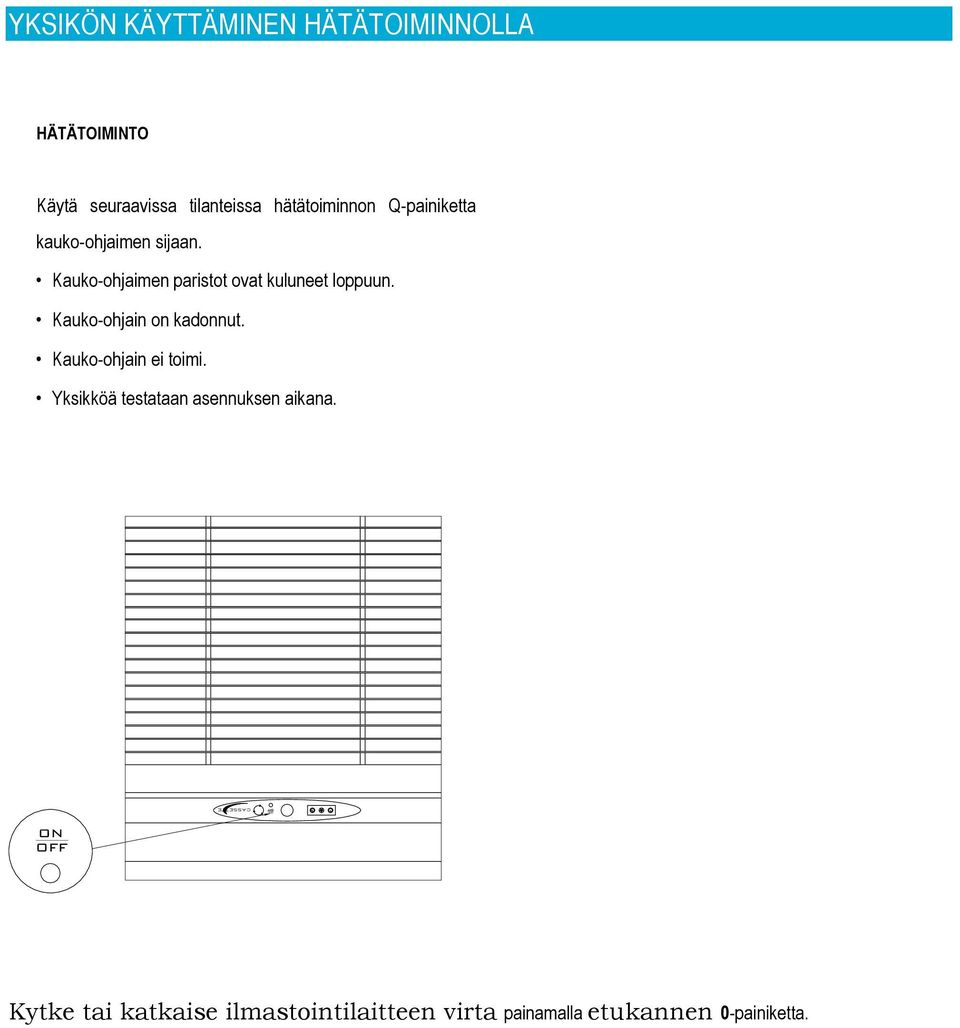

3 YKSIKÖN KÄYTTÄMINEN HÄTÄTOIMINNOLLA HÄTÄTOIMINTO Käytä seuraavissa tilanteissa hätätoiminnon Q-painiketta kauko-ohjaimen sijaan. Kauko-ohjaimen paristot ovat kuluneet loppuun. Kauko-ohjain on kadonnut. Kauko-ohjain ei toimi. Yksikköä testataan asennuksen aikana. Kytke tai katkaise ilmastointilaitteen virta painamalla etukannen 0-painiketta.

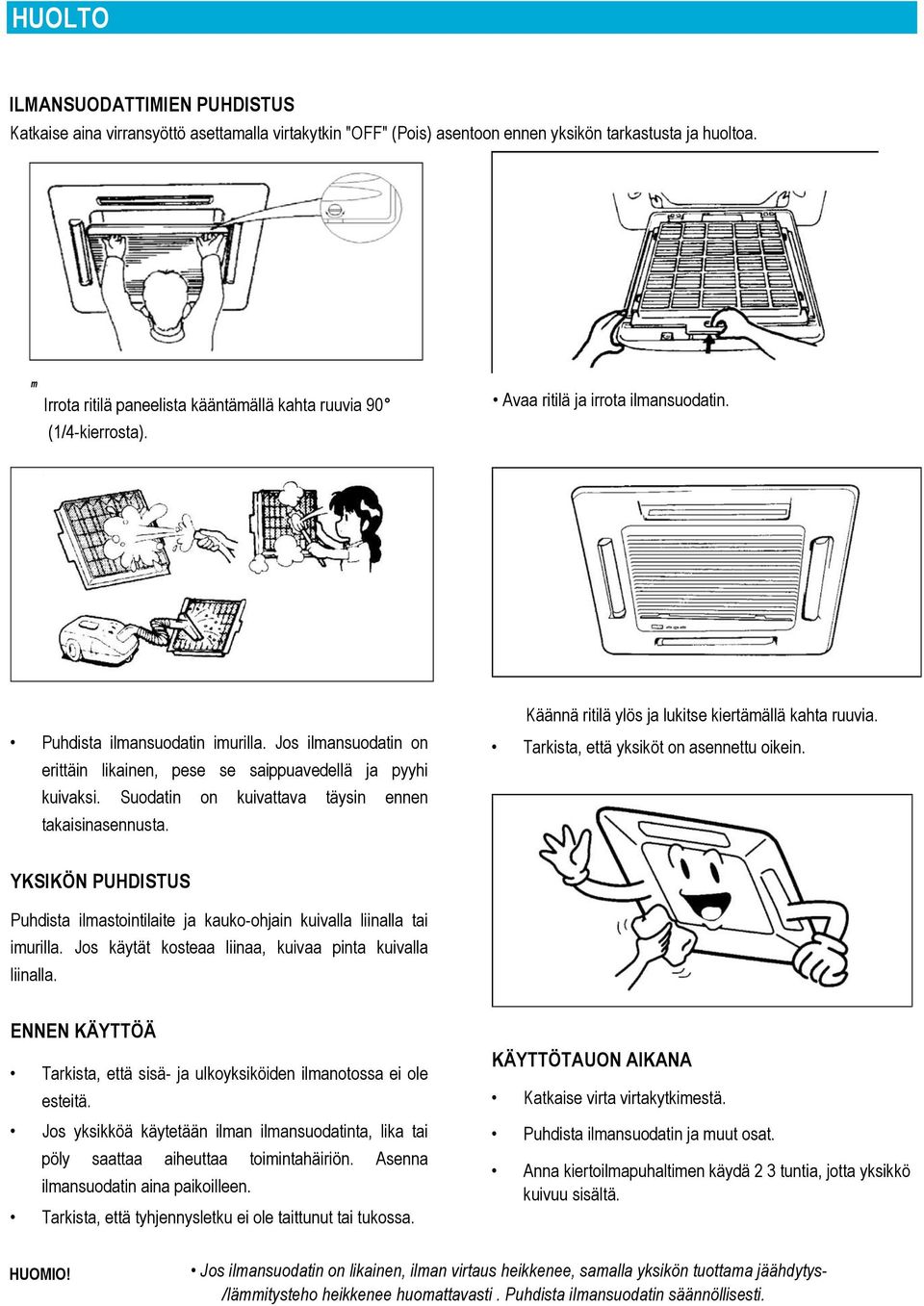

4 HUOLTO ILMANSUODATTIMIEN PUHDISTUS Katkaise aina virransyöttö asettamalla virtakytkin "OFF" (Pois) asentoon ennen yksikön tarkastusta ja huoltoa. m Irrota ritilä paneelista kääntämällä kahta ruuvia 90 (1/4-kierrosta). Avaa ritilä ja irrota ilmansuodatin. Puhdista ilmansuodatin imurilla. Jos ilmansuodatin on erittäin likainen, pese se saippuavedellä ja pyyhi kuivaksi. Suodatin on kuivattava täysin ennen takaisinasennusta. Käännä ritilä ylös ja lukitse kiertämällä kahta ruuvia. Tarkista, että yksiköt on asennettu oikein. YKSIKÖN PUHDISTUS Puhdista ilmastointilaite ja kauko-ohjain kuivalla liinalla tai imurilla. Jos käytät kosteaa liinaa, kuivaa pinta kuivalla liinalla. ENNEN KÄYTTÖÄ Tarkista, että sisä- ja ulkoyksiköiden ilmanotossa ei ole esteitä. Jos yksikköä käytetään ilman ilmansuodatinta, lika tai pöly saattaa aiheuttaa toimintahäiriön. Asenna ilmansuodatin aina paikoilleen. Tarkista, että tyhjennysletku ei ole taittunut tai tukossa. KÄYTTÖTAUON AIKANA Katkaise virta virtakytkimestä. Puhdista ilmansuodatin ja muut osat. Anna kiertoilmapuhaltimen käydä 2 3 tuntia, jotta yksikkö kuivuu sisältä. HUOMIO! Jos ilmansuodatin on likainen, ilman virtaus heikkenee, samalla yksikön tuottama jäähdytys- /lämmitysteho heikkenee huomattavasti. Puhdista ilmansuodatin säännöllisesti.

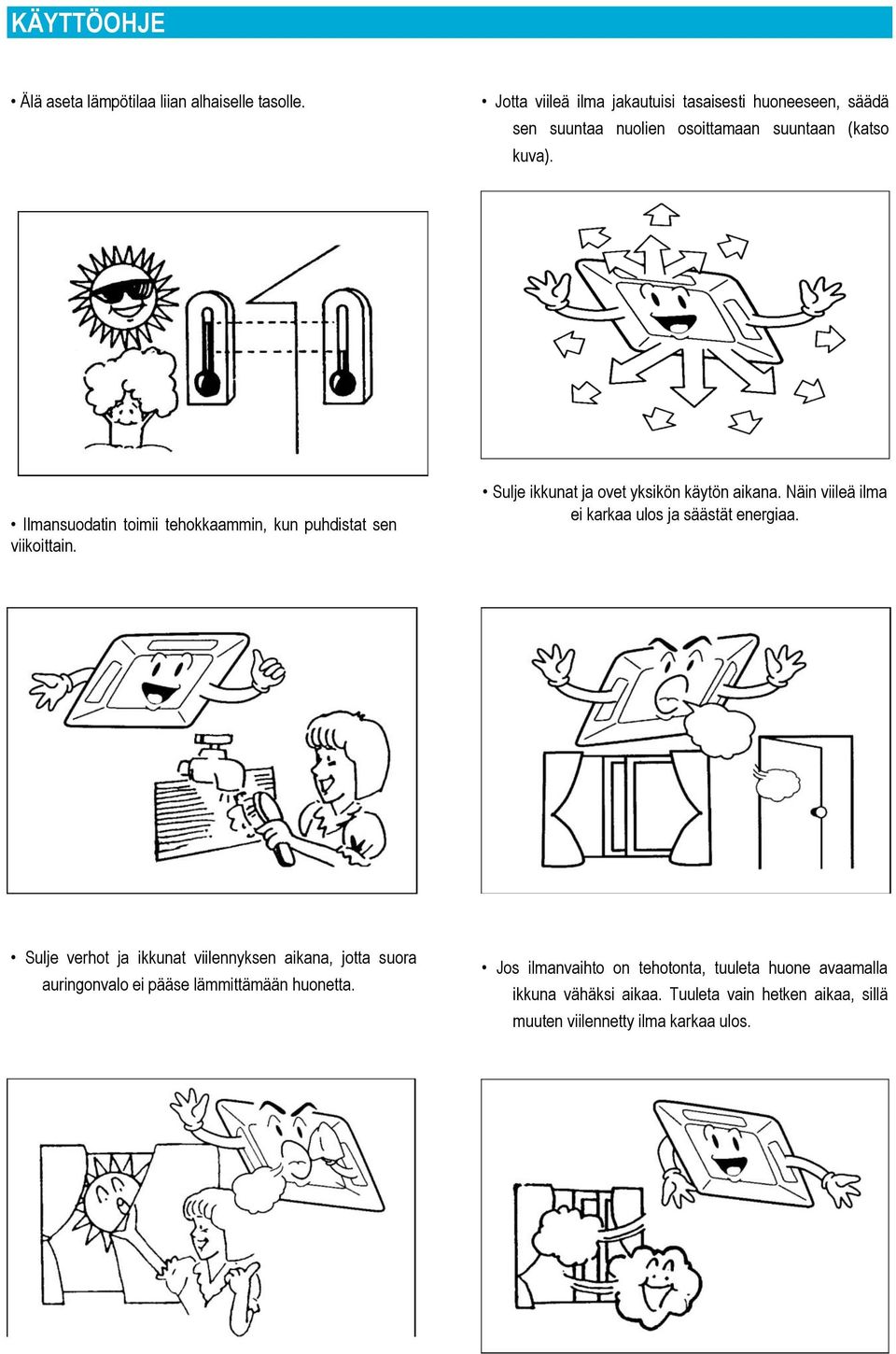

5 KÄYTTÖOHJE Älä aseta lämpötilaa liian alhaiselle tasolle. Jotta viileä ilma jakautuisi tasaisesti huoneeseen, säädä sen suuntaa nuolien osoittamaan suuntaan (katso kuva). Ilmansuodatin toimii tehokkaammin, kun puhdistat sen viikoittain. Sulje ikkunat ja ovet yksikön käytön aikana. Näin viileä ilma ei karkaa ulos ja säästät energiaa. Sulje verhot ja ikkunat viilennyksen aikana, jotta suora auringonvalo ei pääse lämmittämään huonetta. Jos ilmanvaihto on tehotonta, tuuleta huone avaamalla ikkuna vähäksi aikaa. Tuuleta vain hetken aikaa, sillä muuten viilennetty ilma karkaa ulos.

6 VAROTOIMET Tarkista sähköjärjestelmä (jännite ja taajuus). Varmista, että virransyöttö ja käytettävät varokkeet vastaavat yksikössä ilmoitettuja arvoja. Sammuta ilmastointilaite, jos käytön aikana esiintyy sähköhäiriöitä. Jos yksikköä ei käytetä pitkään aikaan, katkaise virransyöttö päävirtakytkimestä. Älä aseta esineitä ilmanotto- tai poistoaukkoon, kun ilmastointilaite on käytössä, sillä se saattaa aiheuttaa laitevian tai henkilövahingon. Huomioi myös lapset käyttäessäsi ilmastointilaitetta. Älä aseta esteitä yksikön ilman virtaussuuntaan. Se saattaa heikentää virtausta tai aiheuttaa toimintahäiriön. Älä suuntaa ilmavirtaa suoraan ihmisiin, erityisesti lapsiin, vanhuksiin tai sairaisiin henkilöihin. Älä aseta yksikön läheisyyteen lämpöpatteria tai muuta lämmönlähdettä. Lämpö saattaa sulattaa muoviosia.

7 YKSIKÖN MITAT LC KONDENSSIVEDEN POISTOLIITÄNTÄ 950

8 YKSIKÖN ASENNUS YKSIKÖN ASENNUSPAIKKA: Yksikön läheisyydessä ei saa olla lämmönlähdettä tai höyryä. Yksikön ilmanottoaukkojen sisä- ja ulkopuolella ei saa olla esteitä. Ilman on päästävä kiertämään hyvin asennuspaikassa. Asennuspaikassa on huomioitava melunehkäisy. Jos mahdollista, jätä yksikön ympärille tarpeeksi tilaa huoltotöitä varten. Valitse paikka, johon yksikkö on helppo asentaa. YKSIKÖN ASENNUS Asenna yksikkö paikkaan, jossa ilman poistoaukkojen ja seinän tai muun mahdollisen esteen välinen etäisyys on yli 100 cm oikeanpuoleisen kuvan osoittamalla tavalla. Varmista myös, että asennuspaikassa ei ole valaistuslaitteita, sprinklerisuuttimia jne. Määritä kattoaukko paperimallin avulla. Merkitse kiinnikkeiden sijainti kattoon käyttämällä paperimallin kohtia A, B, C ja D. Kiinnikkeet voidaan asentaa kuvan osoittamalla tavalla kattomateriaalin mukaan. Kun kierrekiinnikkeet ovat paikoillaan, älä kiristä muttereita. Asenna aluslevyt paikoilleen kuvan osoittamalla tavalla.

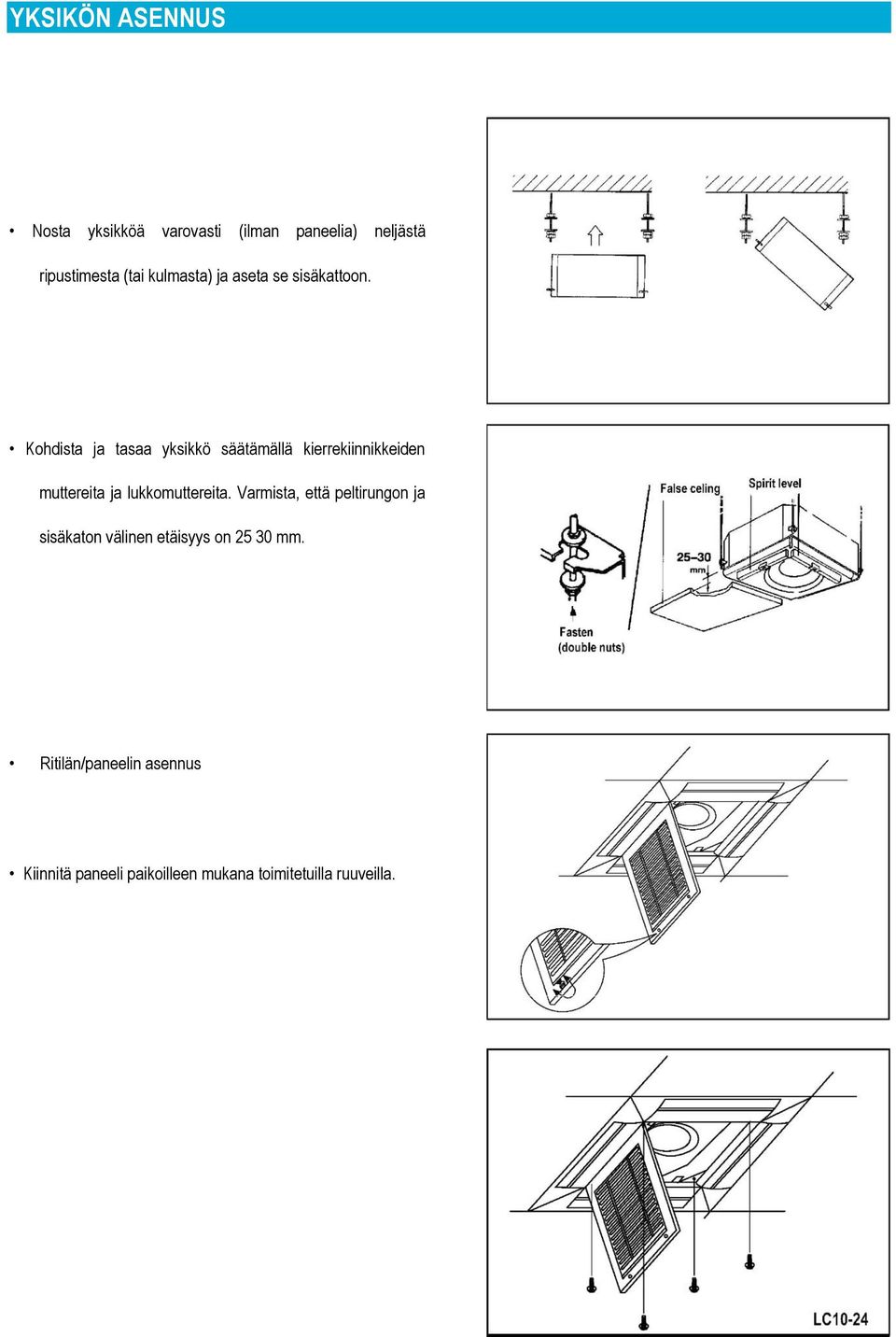

9 YKSIKÖN ASENNUS Nosta yksikköä varovasti (ilman paneelia) neljästä ripustimesta (tai kulmasta) ja aseta se sisäkattoon. Kohdista ja tasaa yksikkö säätämällä kierrekiinnikkeiden muttereita ja lukkomuttereita. Varmista, että peltirungon ja sisäkaton välinen etäisyys on mm. Ritilän/paneelin asennus Kiinnitä paneeli paikoilleen mukana toimitetuilla ruuveilla.

10 VESILIITÄNNÄT Yksikön liittämisessä putkistoon on käytettävä kahta kiintoavainta. Eristä huolellisesti putket, venttiilikokoonpanot ja yksikön putkiliitännät. Muussa tapauksessa putkiin saattaa muodostua kondenssivettä, joka valuu sisäkattoon.

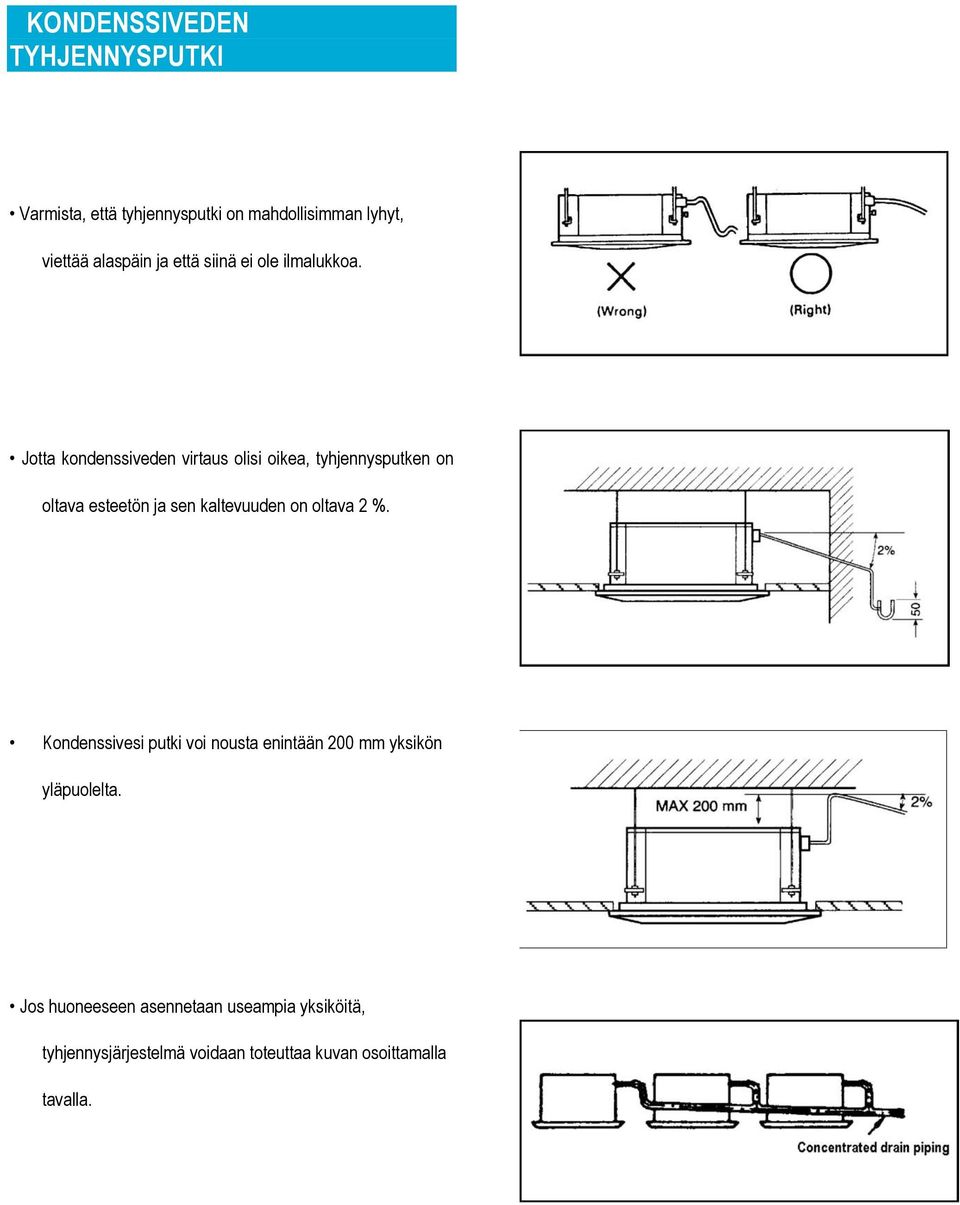

11 KONDENSSIVEDEN TYHJENNYSPUTKI Varmista, että tyhjennysputki on mahdollisimman lyhyt, viettää alaspäin ja että siinä ei ole ilmalukkoa. Jotta kondenssiveden virtaus olisi oikea, tyhjennysputken on oltava esteetön ja sen kaltevuuden on oltava 2 %. Kondenssivesi putki voi nousta enintään 200 mm yksikön yläpuolelta. Jos huoneeseen asennetaan useampia yksiköitä, tyhjennysjärjestelmä voidaan toteuttaa kuvan osoittamalla tavalla.

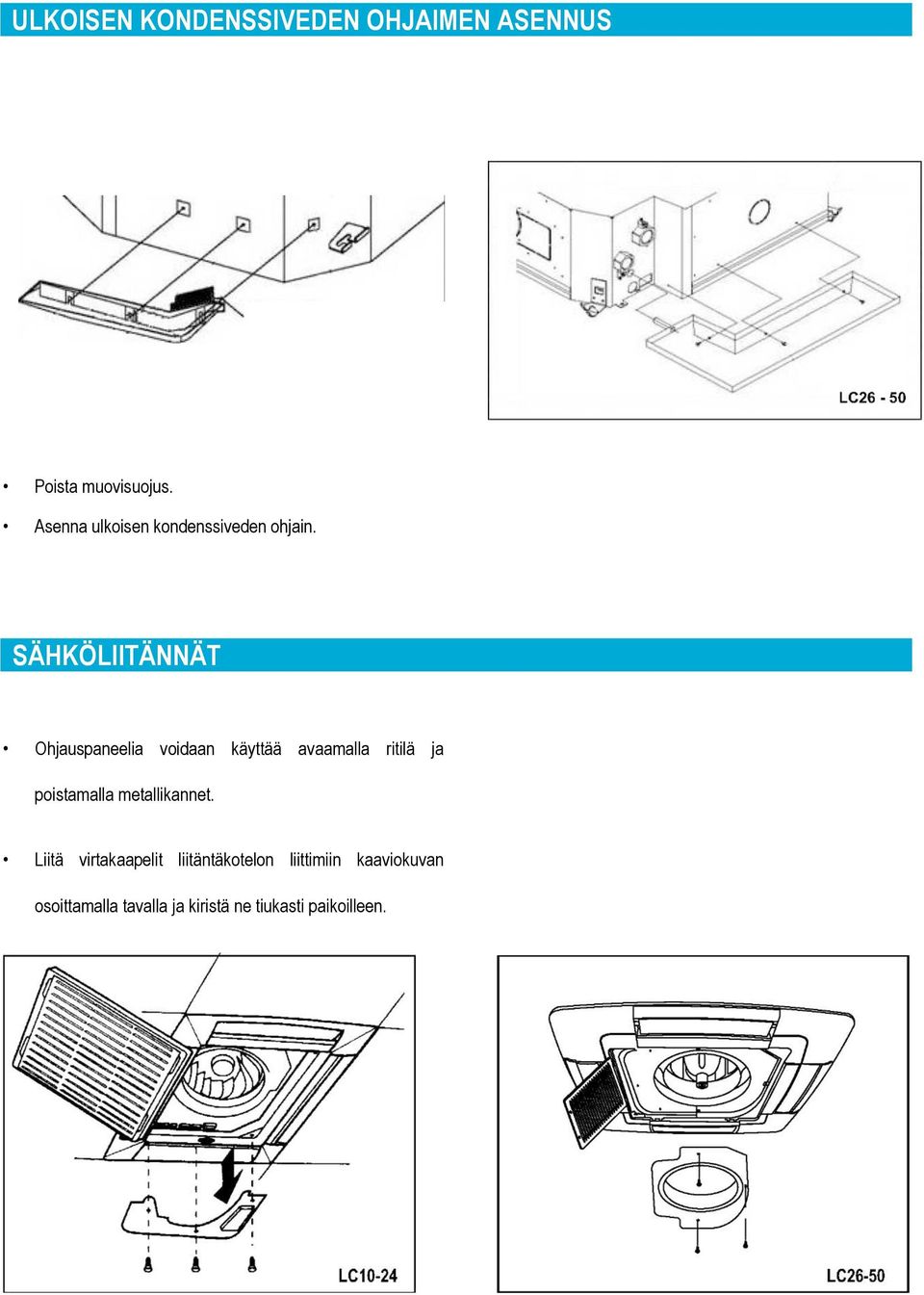

12 ULKOISEN KONDENSSIVEDEN OHJAIMEN ASENNUS Poista muovisuojus. Asenna ulkoisen kondenssiveden ohjain. SÄHKÖLIITÄNNÄT Ohjauspaneelia voidaan käyttää avaamalla ritilä ja poistamalla metallikannet. Liitä virtakaapelit liitäntäkotelon liittimiin kaaviokuvan osoittamalla tavalla ja kiristä ne tiukasti paikoilleen.

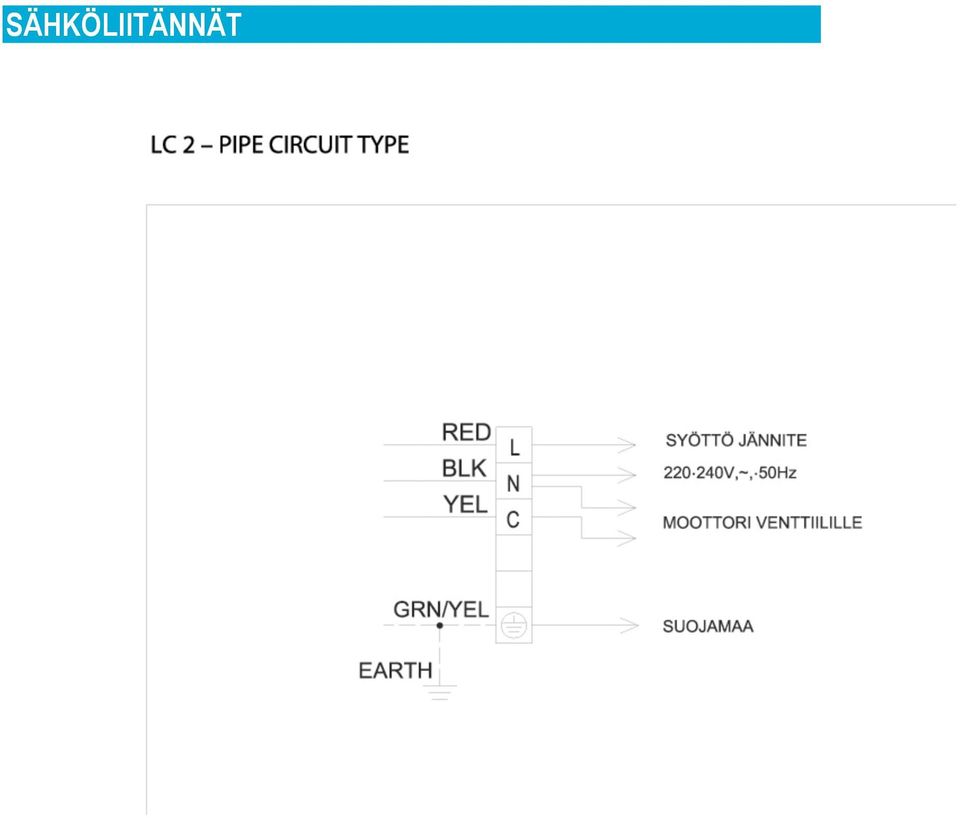

13 SÄHKÖLIITÄNNÄT

14 KÄYTTÖ-OHJE Tiilenlyöjänkuja 9 A Vantaa

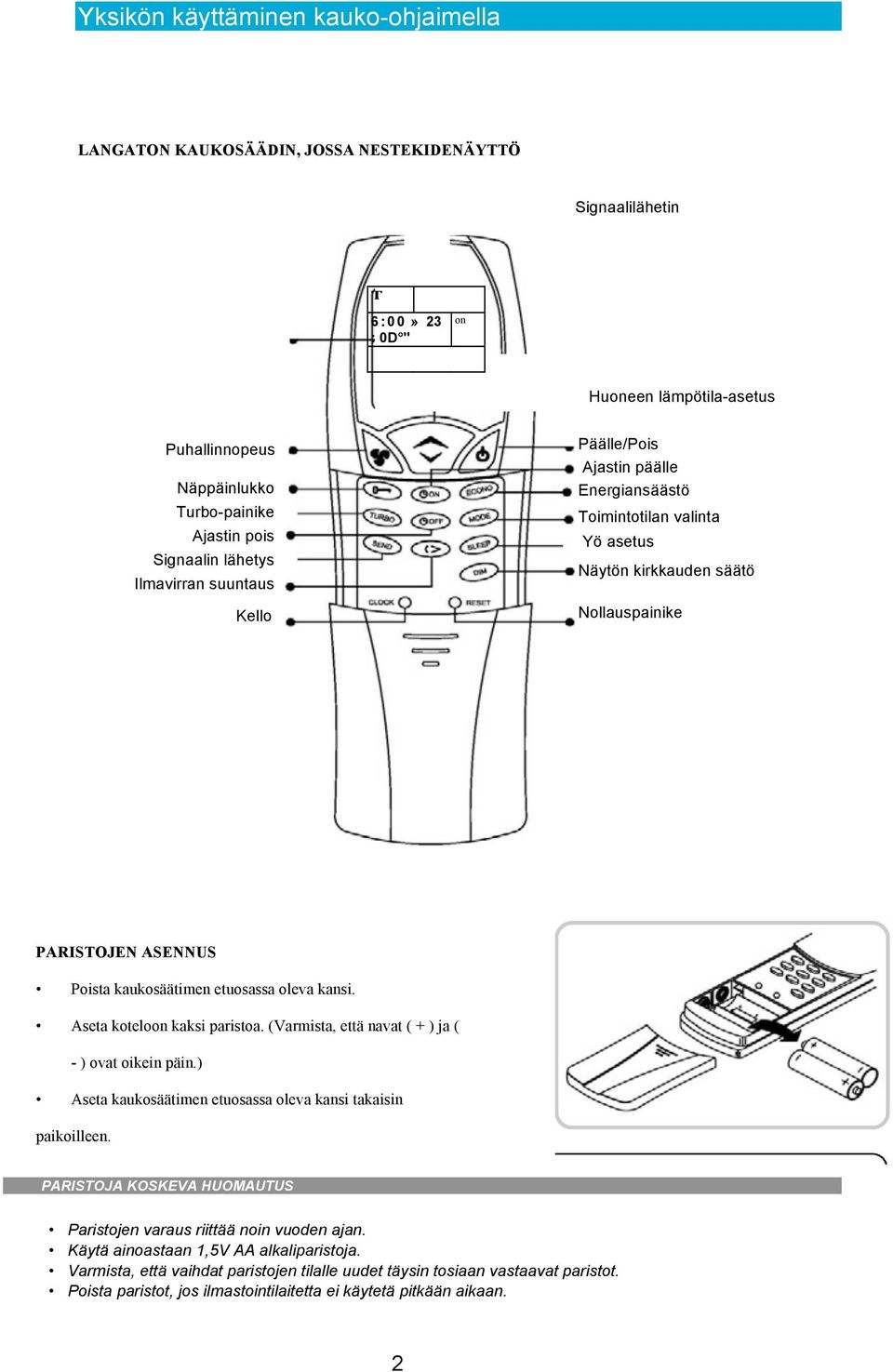

15 Yksikön käyttäminen kauko-ohjaimella LANGATON KAUKOSÄÄDIN, JOSSA NESTEKIDENÄYTTÖ Signaalilähetin T 6 : 0 0» 23 : 0D " on Huoneen lämpötila-asetus Puhallinnopeus Näppäinlukko Turbo-painike Ajastin pois Signaalin lähetys Ilmavirran suuntaus Kello Päälle/Pois Ajastin päälle Energiansäästö Toimintotilan valinta Yö asetus Näytön kirkkauden säätö Nollauspainike PARISTOJEN ASENNUS Poista kaukosäätimen etuosassa oleva kansi. Aseta koteloon kaksi paristoa. (Varmista, että navat ( + ) ja ( - ) ovat oikein päin.) Aseta kaukosäätimen etuosassa oleva kansi takaisin paikoilleen. PARISTOJA KOSKEVA HUOMAUTUS Paristojen varaus riittää noin vuoden ajan. Käytä ainoastaan 1,5V AA alkaliparistoja. Varmista, että vaihdat paristojen tilalle uudet täysin tosiaan vastaavat paristot. Poista paristot, jos ilmastointilaitetta ei käytetä pitkään aikaan. 2

16 Yksikön käyttäminen kauko-ohjaimella KAUKOSÄÄTIMEN KÄYTTÖ Kun yksikkö vastaanottaa kaukosäätimen lähettämän signaalin, kuulet merkkiäänen. Signaali ei toimi, jos kaukosäätimen edessä on esteitä. Paina toimintoa varten vain yhtä painiketta kerrallaan. Jos painat kahta painiketta kerralla, säätimeen saattaa tulla toimintahäiriö. KELLON ASETTAMINEN Kun painat CLOCK (Kello) -painiketta, kellon merkki ja aikanäyttö vilkkuvat. Kun painat - tai -painiketta, voit asettaa kellon. Kun pidät painikkeen painettuna, arvot vaihtuvat nopeasti. Kun painat CLOCK (Kello) -painiketta uudelleen, kellon merkki ja aikanäyttö lakkaavat vilkkumasta. PÄÄLLE/POIS PAINIKE Kytke ilmastointilaitteen virta tai katkaise se painamalla Päälle/Pois -painiketta. Kun virta kytketään, ilmastointilaite toimii kaukosäätimessä näkyvän asetuksen mukaan. TOIMINTOTILAN ASETUS PAINIKE Tällä painikkeella voidaan valita toimintotilaksi viilennys, puhallus, kuivaus, lämmitys ja automaattinen lämpötilan säätö. 1. Viilennystila: Paina MODE (TILA) -painiketta, jos haluat valita nestekidenäytössä COOL (Viilennys) -asetuksen. Yksikkö toimii asetetun lämpötilan mukaan. 2. Puhallustila: Paina Mode (Tila) -painiketta, jos haluat valita nestekidenäytössä FAN (Puhallus) -asetuksen. Yksikkö toimii tällöin tuulettimena eikä puhalla viileää ilmaa. SLEEP (Lepo)-, ECONO (Eko)-, TURBO- sekä - ja -painikkeet eivät ole käytössä. 3. Kuivaustila: Paina Mode (Tila) -painiketta, jos haluat valita nestekidenäytössä DRY (Kuivaus) -asetuksen. Yksikkö toimii kosteudenpoistotoiminnolla. 4. Lämmitystila: Paina Mode (Tila) -painiketta, jos haluat valita nestekidenäytössä HEAT (Lämmitys) -asetuksen. Yksikkö toimii asetetun lämpötilan mukaan. HUOMIO! Toiminto ei ole käytettävissä laitteissa jotka on kytketty maalämmön keruupiiriin) 5. Automaattinen lämpötilan säätö: Paina Mode (Tila) -painiketta, jos haluat valita automaattisen vaihtotoiminnon. Yksikkö toimii tällöin automaattisesti viilennys- tai lämmitystilassa huonelämpötilan ja lämpötilaasetuksen mukaan. HUOMIO! Toiminto ei ole käytettävissä laitteissa jotka on kytketty maalämmön keruupiiriin. HUONEEN LÄMPÖTILA-ASETUS PAINIKE Paina huoneen lämpötila-asetus painiketta. Asetuslämpötilaksi voidaan asettaa C painamalla - tai painiketta. Asetuslämpötila näkyy kaukosäätimen nestekidenäytössä. 3

17 Yksikön käyttäminen kauko-ohjaimella PAINIKE Ilmastointilaitteen puhallusnopeuden säätäminen Säädä puhallusnopeutta painamalla puhallinnopeus painiketta. Jos puhallustoiminnoksi valitaan automaattinen, puhallinnopeus säätyy automaattisesti huonelämpötilan ja asetuslämpötilan välisen erotuksen mukaan. Jos erotus on 3 C tai enemmän, puhallin toimii suurella nopeudella. Jos erotus on 2 C, puhallin toimii keskinopeudella. Jos erotus on 1 C tai vähemmän, puhallin toimii pienellä nopeudella. YÖ ASETUS PAINIKE Lepotoiminto otetaan käyttöön painamalla SLEEP (Yö asetus) -painiketta. Merkki näkyy kauko-ohjaimen nestekidenäytössä. Jäähdytystilassa asetuslämpötilaa nostetaan tunnin kuluttua automaattisesti 1 C astetta. Lämmitystilassa asetuslämpötilaa lasketaan tunnin kuluttua 1 C asteella. Voit poistua tilasta toistamalla edellä mainitut vaiheet uudelleen. H U O M. : Järjestelmä poistuu yö asetuksesta, jos se sammutetaan tai se pysähtyy sähkökatkon vuoksi tilan ollessa käytössä. 4

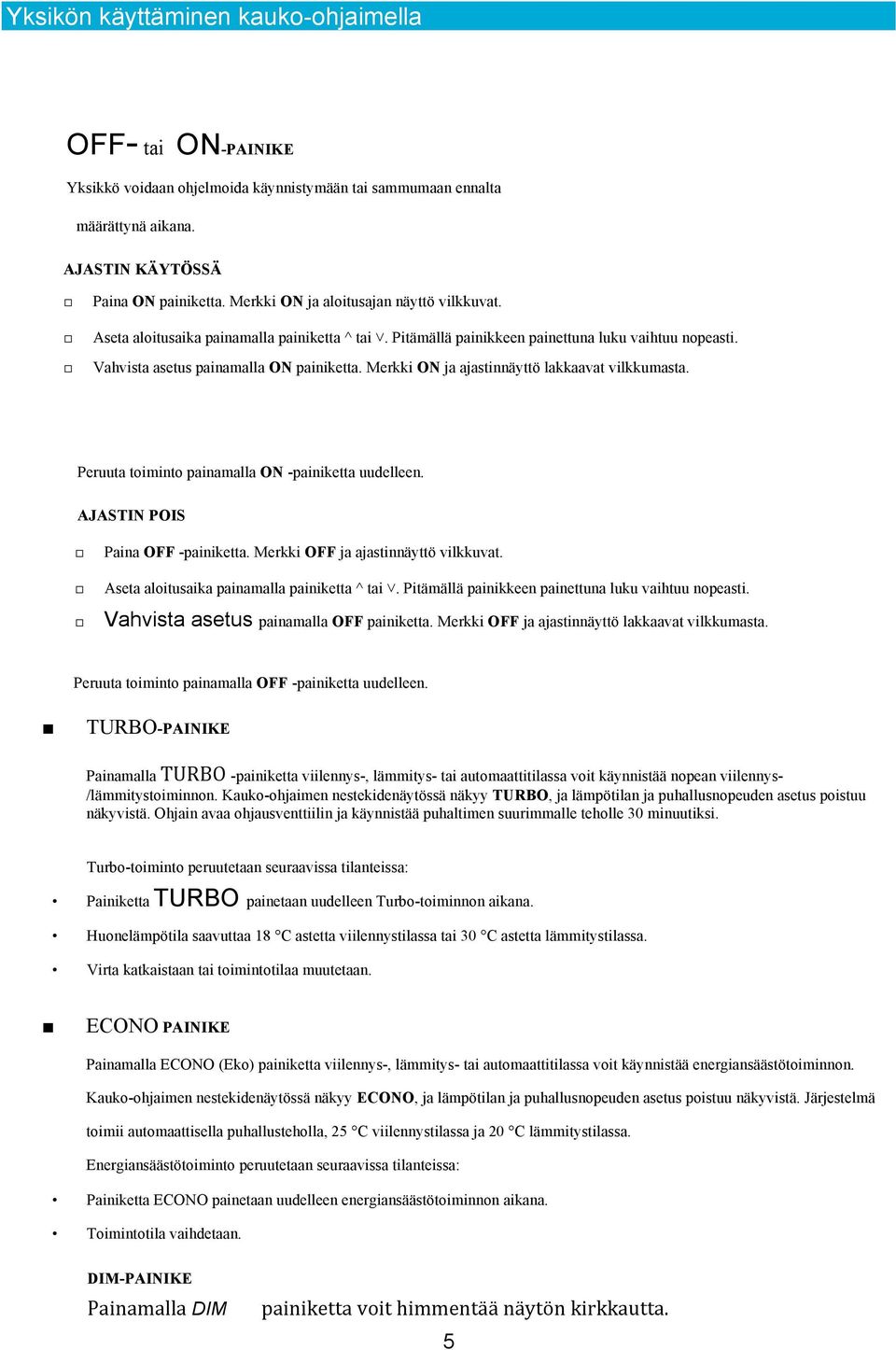

18 Yksikön käyttäminen kauko-ohjaimella OFF- tai ON-PAINIKE Yksikkö voidaan ohjelmoida käynnistymään tai sammumaan ennalta määrättynä aikana. AJASTIN KÄYTÖSSÄ Paina ON painiketta. Merkki ON ja aloitusajan näyttö vilkkuvat. Aseta aloitusaika painamalla painiketta ^ tai. Pitämällä painikkeen painettuna luku vaihtuu nopeasti. Vahvista asetus painamalla ON painiketta. Merkki ON ja ajastinnäyttö lakkaavat vilkkumasta. Peruuta toiminto painamalla ON -painiketta uudelleen. AJASTIN POIS Paina OFF -painiketta. Merkki OFF ja ajastinnäyttö vilkkuvat. Aseta aloitusaika painamalla painiketta ^ tai. Pitämällä painikkeen painettuna luku vaihtuu nopeasti. Vahvista asetus painamalla OFF painiketta. Merkki OFF ja ajastinnäyttö lakkaavat vilkkumasta. Peruuta toiminto painamalla OFF -painiketta uudelleen. TURBO-PAINIKE Painamalla TURBO -painiketta viilennys-, lämmitys- tai automaattitilassa voit käynnistää nopean viilennys- /lämmitystoiminnon. Kauko-ohjaimen nestekidenäytössä näkyy TURBO, ja lämpötilan ja puhallusnopeuden asetus poistuu näkyvistä. Ohjain avaa ohjausventtiilin ja käynnistää puhaltimen suurimmalle teholle 30 minuutiksi. Turbo-toiminto peruutetaan seuraavissa tilanteissa: Painiketta TURBO painetaan uudelleen Turbo-toiminnon aikana. Huonelämpötila saavuttaa 18 C astetta viilennystilassa tai 30 C astetta lämmitystilassa. Virta katkaistaan tai toimintotilaa muutetaan. ECONO PAINIKE Painamalla ECONO (Eko) painiketta viilennys-, lämmitys- tai automaattitilassa voit käynnistää energiansäästötoiminnon. Kauko-ohjaimen nestekidenäytössä näkyy ECONO, ja lämpötilan ja puhallusnopeuden asetus poistuu näkyvistä. Järjestelmä toimii automaattisella puhallusteholla, 25 C viilennystilassa ja 20 C lämmitystilassa. Energiansäästötoiminto peruutetaan seuraavissa tilanteissa: Painiketta ECONO painetaan uudelleen energiansäästötoiminnon aikana. Toimintotila vaihdetaan. DIM-PAINIKE Painamalla DIM painiketta voit himmentää näytön kirkkautta. 5
