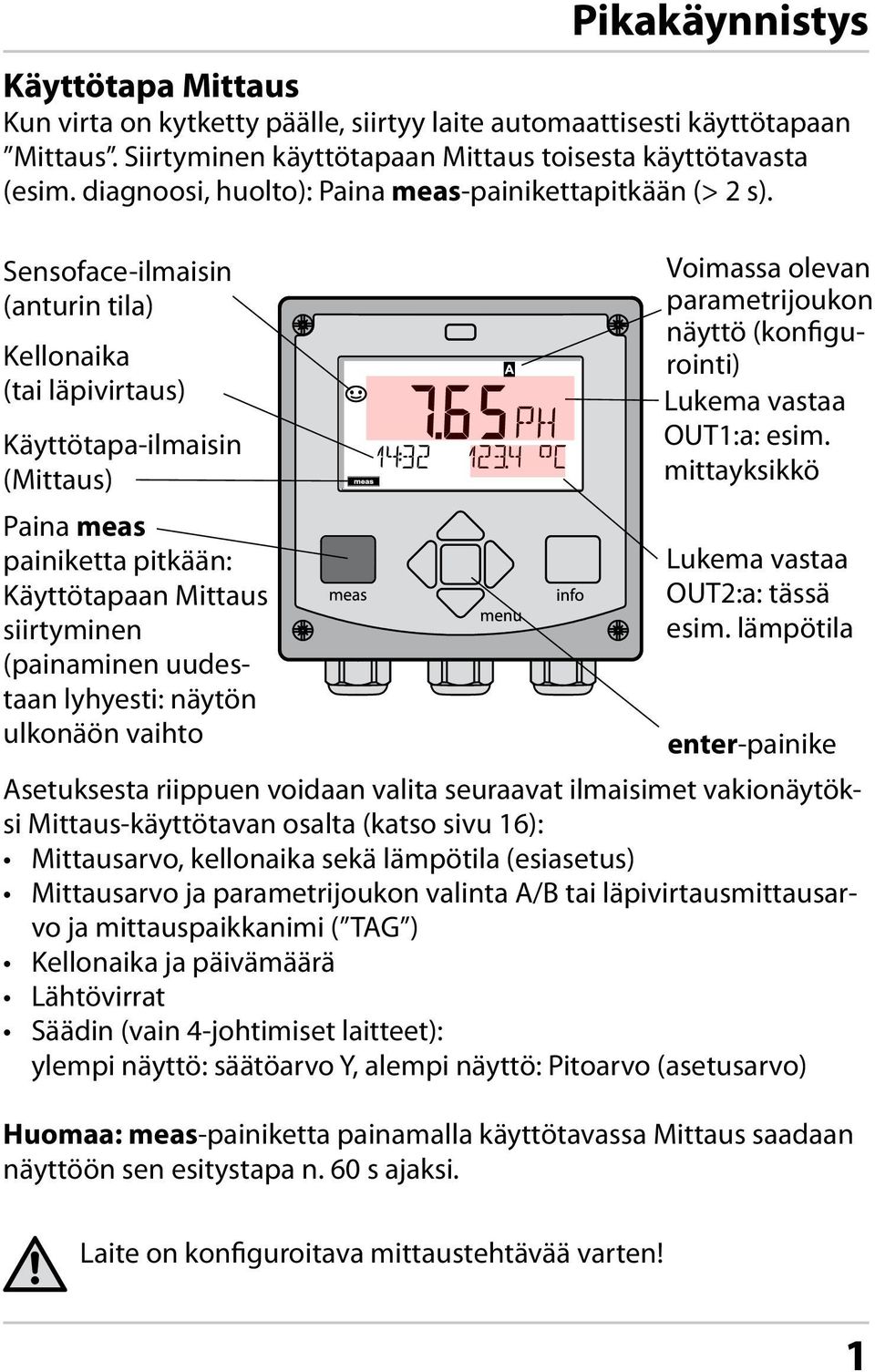

1 Pikakäynnistys Käyttötapa Mittaus Kun virta on kytketty päälle, siirtyy laite automaattisesti käyttötapaan Mittaus. Siirtyminen käyttötapaan Mittaus toisesta käyttötavasta (esim. diagnoosi, huolto): Paina meas-painikettapitkään (> 2 s). Sensoface-ilmaisin (anturin tila) Kellonaika (tai läpivirtaus) Käyttötapa-ilmaisin (Mittaus) Paina meas painiketta pitkään: Käyttötapaan Mittaus siirtyminen (painaminen uudestaan lyhyesti: näytön ulkonäön vaihto Voimassa olevan parametrijoukon näyttö (konfigurointi) Lukema vastaa OUT1:a: esim. mittayksikkö Lukema vastaa OUT2:a: tässä esim. lämpötila enter-painike Asetuksesta riippuen voidaan valita seuraavat ilmaisimet vakionäytöksi Mittaus-käyttötavan osalta (katso sivu 16): Mittausarvo, kellonaika sekä lämpötila (esiasetus) Mittausarvo ja parametrijoukon valinta A/B tai läpivirtausmittausarvo ja mittauspaikkanimi ( TAG ) Kellonaika ja päivämäärä Lähtövirrat Säädin (vain 4-johtimiset laitteet): ylempi näyttö: säätöarvo Y, alempi näyttö: Pitoarvo (asetusarvo) Huomaa: meas-painiketta painamalla käyttötavassa Mittaus saadaan näyttöön sen esitystapa n. 60 s ajaksi. Laite on konfiguroitava mittaustehtävää varten! 1

2 Näppäimistö Näppäin meas info enter menu Nuolinäppäimet ylös/alas Nuolinäppäimet vasen/oikea Toiminto Siirto valikon edelliselle tasolle Siirto suoraan mittaustilaan (paina yli 2 s ajan) Mittaustila: muu näytön esitystapa Tietojen haku Virheilmoitukset näyttöön Konfigurointi: vahvista syöttö, seuraava konfigurointivaihe Konfigurointi: ohjelman suoritus jatkuu Mittaustila: siirry valikkoon Valikko: lukeman suurentaminen/ pienentäminen Valikko: valinta Valikko: siirry edelliseen/seuraavaan valikkoryhmään Lukujen syöttö: paikka vasemmalle/oikealle Anturivalvonta Sensocheck, Sensoface Sensocheck valvoo jatkuvasti anturia ja sen johdot. Sensocheck on määritettävä (tehdasasetus: Pois päältä). Sensoface antaa tietoja anturin tilasta. Kolme Sensofacepiktogrammia antavat tietoja anturin kulumisesta ja huoltotarpeesta. Surullinen Sensoface muuttaa näytön lilanväriseksi. Painikkeella info saadaan näyttöön huomautus. 2

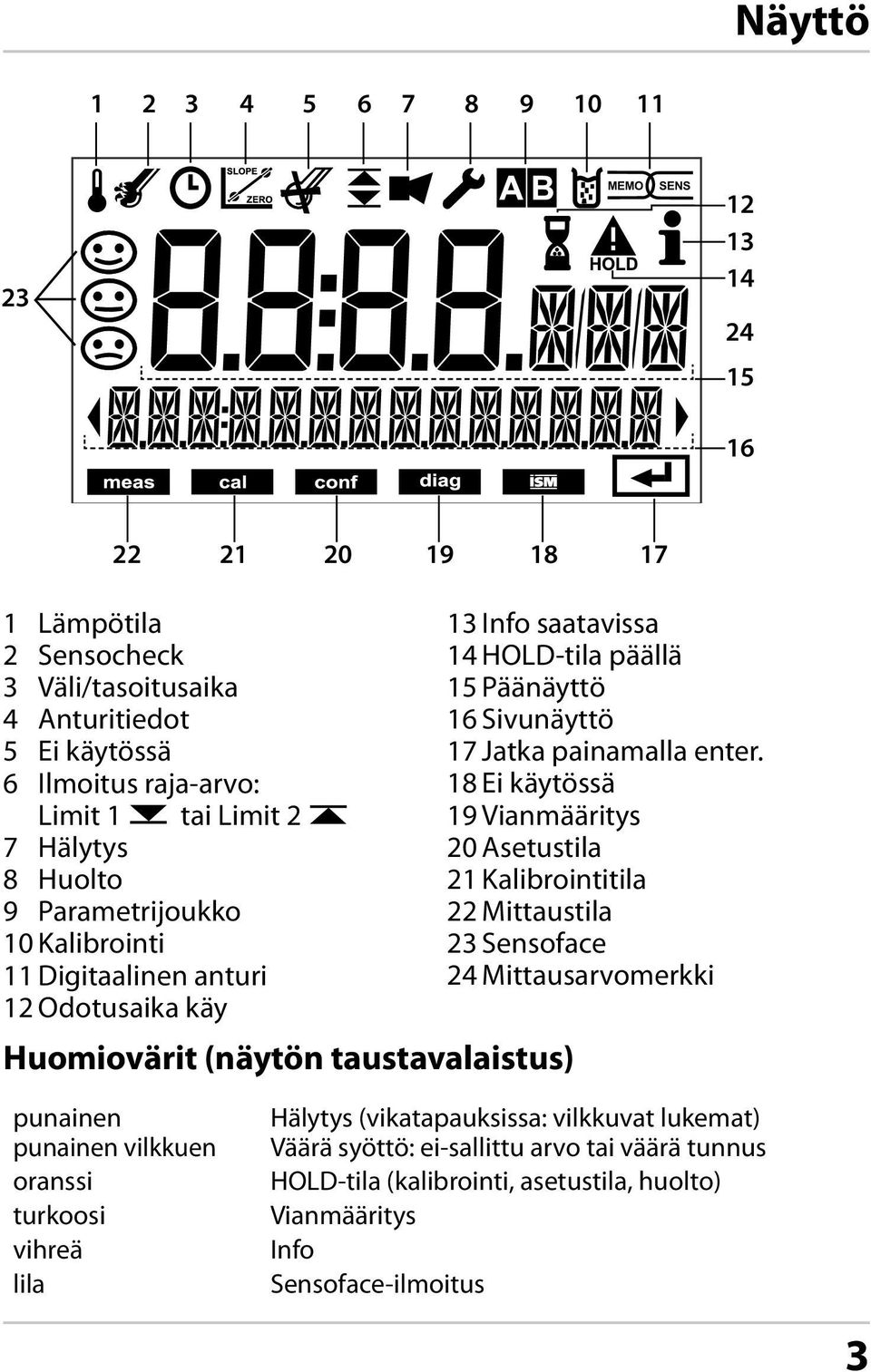

3 Näyttö MEMO SENS Lämpötila 2 Sensocheck 3 Väli/tasoitusaika 4 Anturitiedot 5 Ei käytössä 6 Ilmoitus raja-arvo: Limit 1 tai Limit 2 7 Hälytys 8 Huolto 9 Parametrijoukko 10 Kalibrointi 11 Digitaalinen anturi 12 Odotusaika käy Huomiovärit (näytön taustavalaistus) 13 Info saatavissa 14 HOLD-tila päällä 15 Päänäyttö 16 Sivunäyttö 17 Jatka painamalla enter. 18 Ei käytössä 19 Vianmääritys 20 Asetustila 21 Kalibrointitila 22 Mittaustila 23 Sensoface 24 Mittausarvomerkki punainen punainen vilkkuen oranssi turkoosi vihreä lila Hälytys (vikatapauksissa: vilkkuvat lukemat) Väärä syöttö: ei-sallittu arvo tai väärä tunnus HOLD-tila (kalibrointi, asetustila, huolto) Vianmääritys Info Sensoface-ilmoitus 3

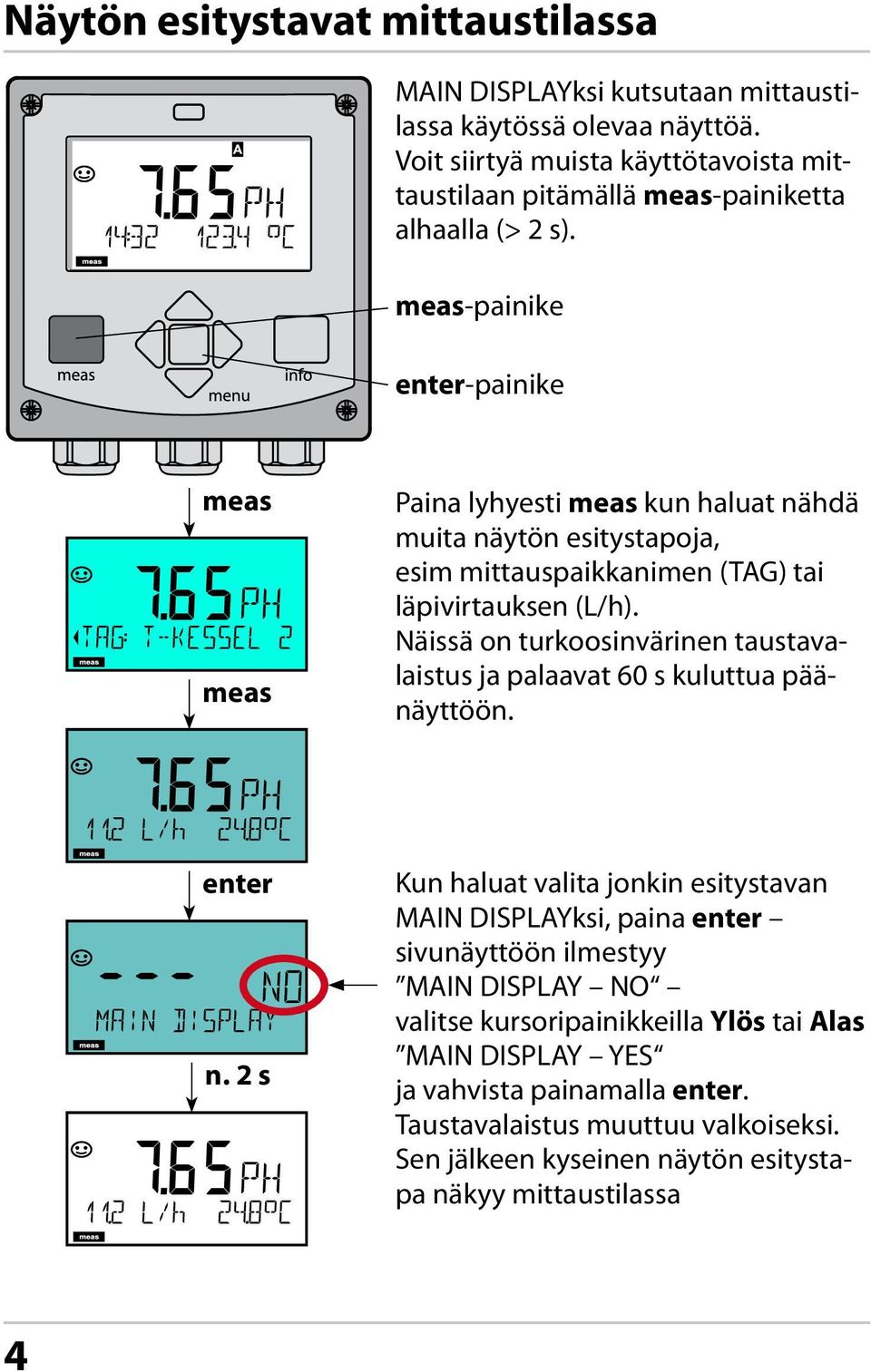

4 Näytön esitystavat mittaustilassa MAIN DISPLAYksi kutsutaan mittaustilassa käytössä olevaa näyttöä. Voit siirtyä muista käyttötavoista mittaustilaan pitämällä meas-painiketta alhaalla (> 2 s). meas-painike enter-painike meas meas Paina lyhyesti meas kun haluat nähdä muita näytön esitystapoja, esim mittauspaikkanimen (TAG) tai läpivirtauksen (L/h). Näissä on turkoosinvärinen taustavalaistus ja palaavat 60 s kuluttua päänäyttöön. enter n. 2 s Kun haluat valita jonkin esitystavan MAIN DISPLAYksi, paina enter sivunäyttöön ilmestyy MAIN DISPLAY NO valitse kursoripainikkeilla Ylös tai Alas MAIN DISPLAY YES ja vahvista painamalla enter. Taustavalaistus muuttuu valkoiseksi. Sen jälkeen kyseinen näytön esitystapa näkyy mittaustilassa 4

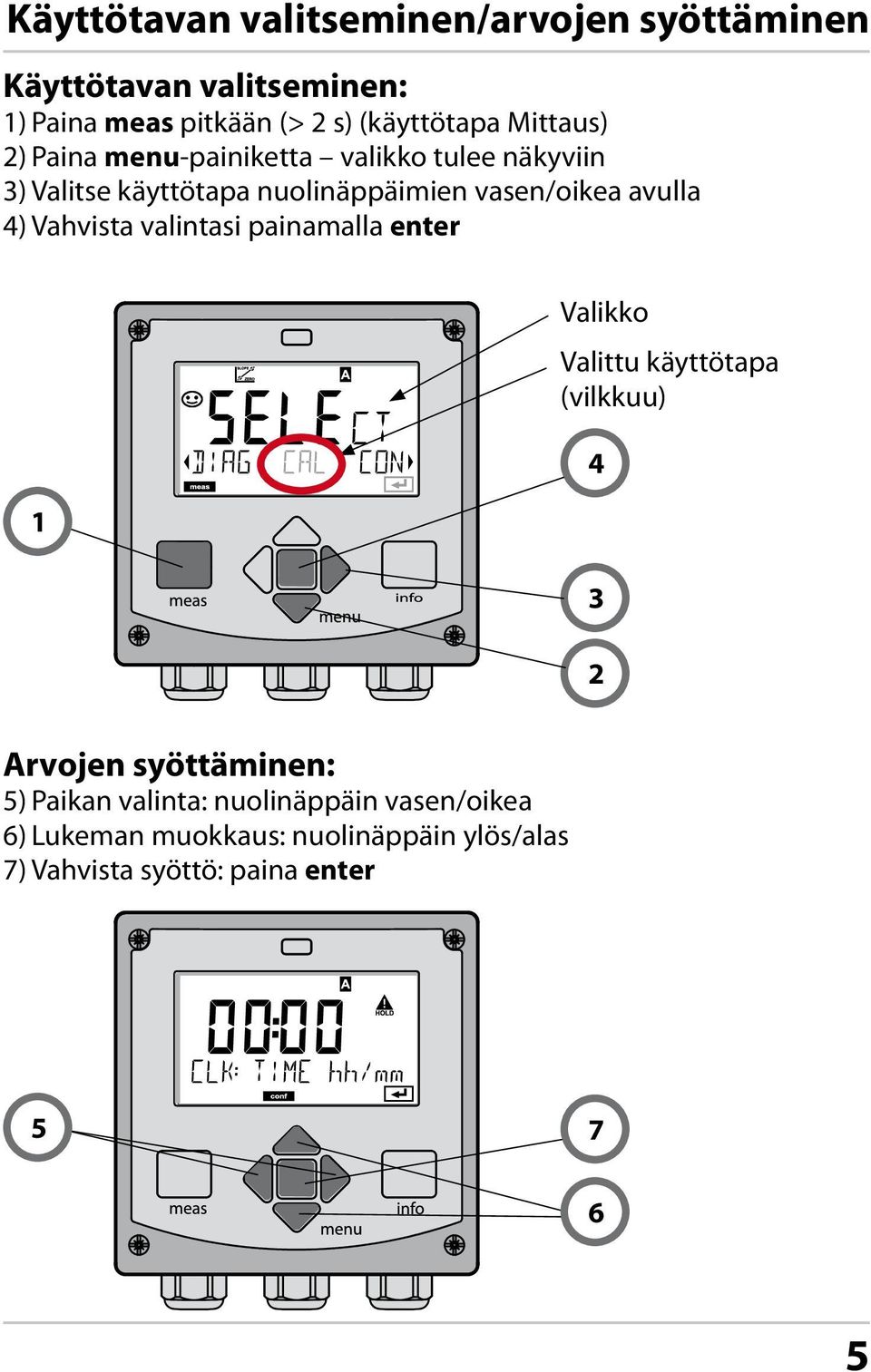

5 Käyttötavan valitseminen/arvojen syöttäminen Käyttötavan valitseminen: 1) Paina meas pitkään (> 2 s) (käyttötapa Mittaus) 2) Paina menu-painiketta valikko tulee näkyviin 3) Valitse käyttötapa nuolinäppäimien vasen/oikea avulla 4) Vahvista valintasi painamalla enter 1 Valikko Valittu käyttötapa (vilkkuu) Arvojen syöttäminen: 5) Paikan valinta: nuolinäppäin vasen/oikea 6) Lukeman muokkaus: nuolinäppäin ylös/alas 7) Vahvista syöttö: paina enter

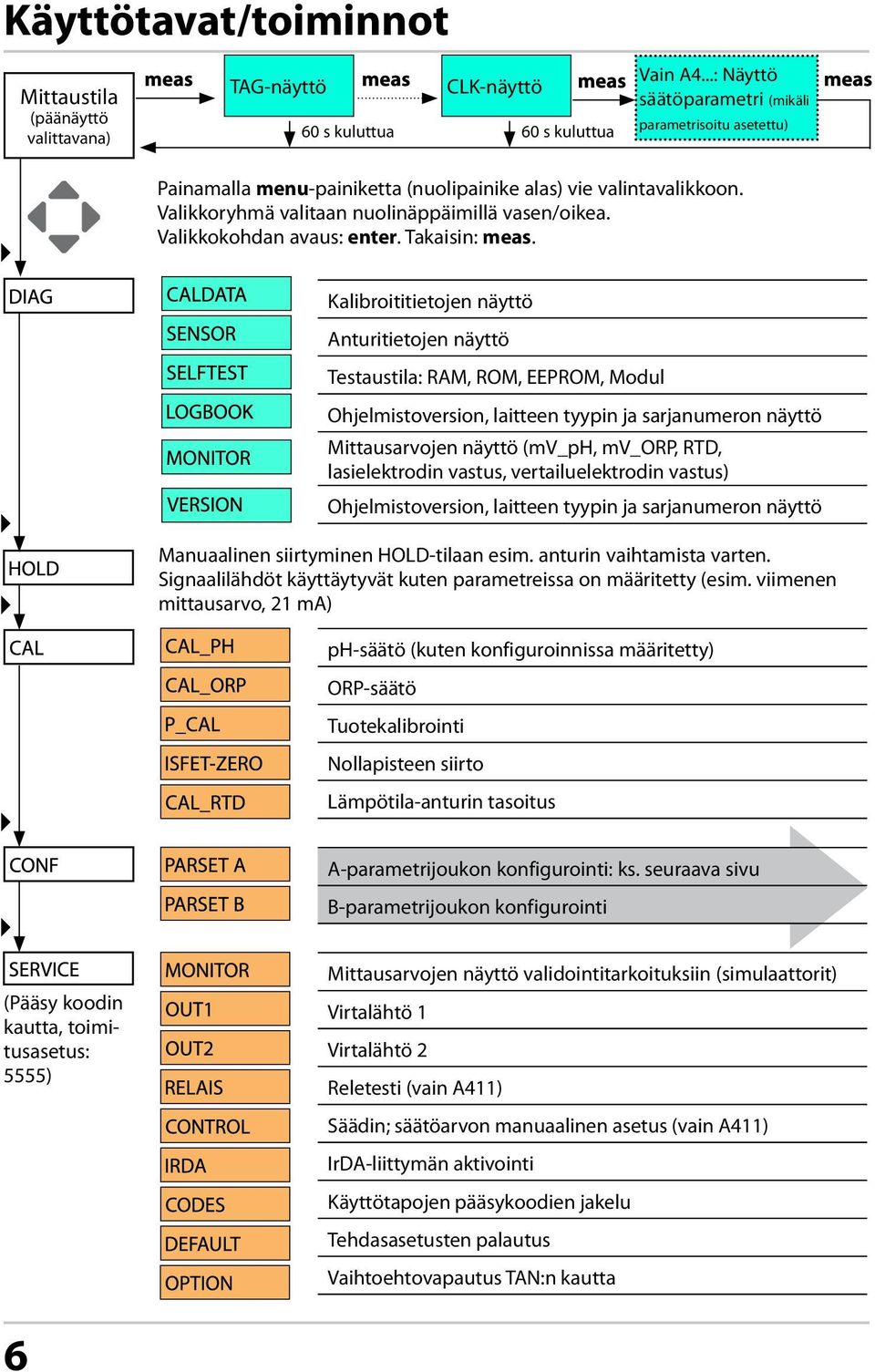

6 Käyttötavat/toiminnot Mittaustila (päänäyttö valittavana) TAG-näyttö CLK-näyttö 60 s kuluttua 60 s kuluttua Vain A4...: Näyttö säätöparametri (mikäli parametrisoitu asetettu) Painamalla menu-painiketta (nuolipainike alas) vie valintavalikkoon. Valikkoryhmä valitaan nuolinäppäimillä vasen/oikea. Valikkokohdan avaus: enter. Takaisin: meas. Kalibroititietojen näyttö Anturitietojen näyttö Testaustila: RAM, ROM, EEPROM, Modul Ohjelmistoversion, laitteen tyypin ja sarjanumeron näyttö Mittausarvojen näyttö (mv_ph, mv_orp, RTD, lasielektrodin vastus, vertailuelektrodin vastus) Ohjelmistoversion, laitteen tyypin ja sarjanumeron näyttö Manuaalinen siirtyminen HOLD-tilaan esim. anturin vaihtamista varten. Signaalilähdöt käyttäytyvät kuten parametreissa on määritetty (esim. viimenen mittausarvo, 21 ma) ph-säätö (kuten konfiguroinnissa määritetty) ORP-säätö Tuotekalibrointi Nollapisteen siirto Lämpötila-anturin tasoitus A-parametrijoukon konfigurointi: ks. seuraava sivu (Pääsy koodin kautta, toimitusasetus: 5555) B-parametrijoukon konfigurointi Mittausarvojen näyttö validointitarkoituksiin (simulaattorit) Virtalähtö 1 Virtalähtö 2 Reletesti (vain A411) Säädin; säätöarvon manuaalinen asetus (vain A411) IrDA-liittymän aktivointi Käyttötapojen pääsykoodien jakelu Tehdasasetusten palautus Vaihtoehtovapautus TAN:n kautta 6

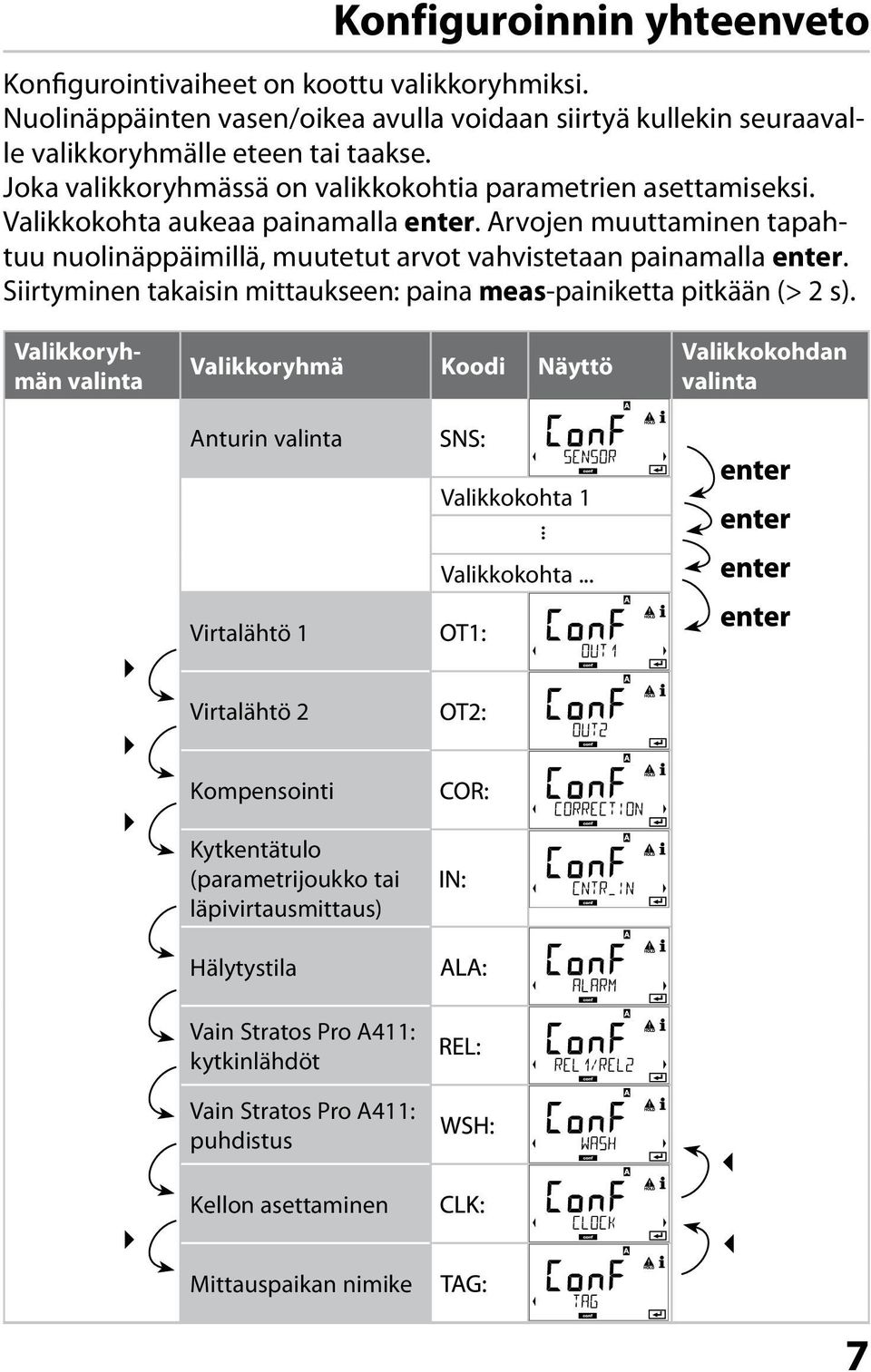

7 Konfiguroinnin yhteenveto Konfigurointivaiheet on koottu valikkoryhmiksi. Nuolinäppäinten vasen/oikea avulla voidaan siirtyä kullekin seuraavalle valikkoryhmälle eteen tai taakse. Joka valikkoryhmässä on valikkokohtia parametrien asettamiseksi. Valikkokohta aukeaa painamalla enter. Arvojen muuttaminen tapahtuu nuolinäppäimillä, muutetut arvot vahvistetaan painamalla enter. Siirtyminen takaisin mittaukseen: paina meas-painiketta pitkään (> 2 s). Valikkoryhmän valinta Valikkoryhmä Koodi Näyttö Anturin valinta Valikkokohta 1 Valikkokohdan valinta... Virtalähtö 1 Virtalähtö 2 Kompensointi Kytkentätulo (parametrijoukko tai läpivirtausmittaus) Hälytystila Valikkokohta... Vain Stratos Pro A411: kytkinlähdöt Vain Stratos Pro A411: puhdistus Kellon asettaminen Mittauspaikan nimike 7

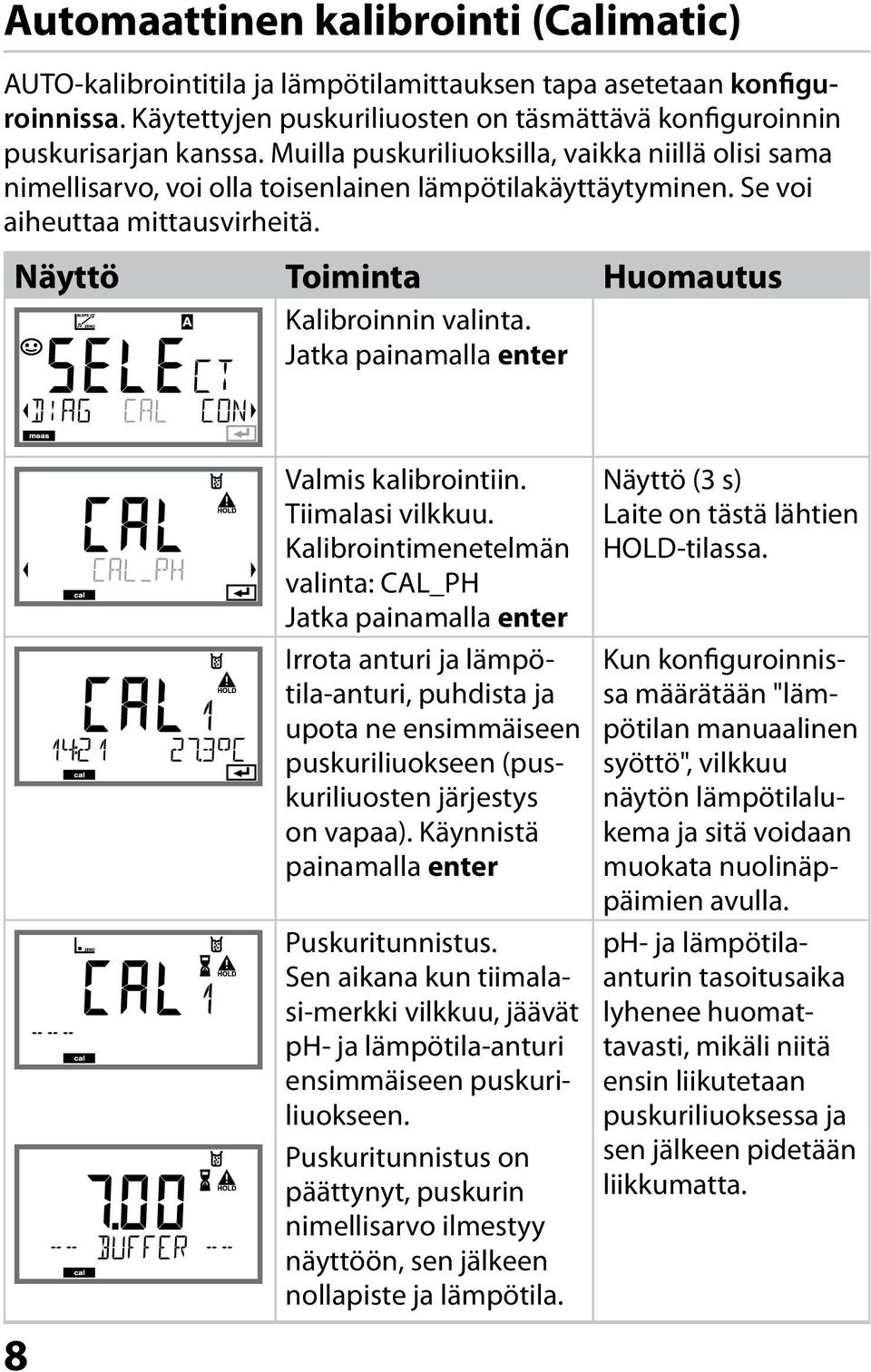

8 Automaattinen kalibrointi (Calimatic) AUTO-kalibrointitila ja lämpötilamittauksen tapa asetetaan konfiguroinnissa. Käytettyjen puskuriliuosten on täsmättävä konfiguroinnin puskurisarjan kanssa. Muilla puskuriliuoksilla, vaikka niillä olisi sama nimellisarvo, voi olla toisenlainen lämpötilakäyttäytyminen. Se voi aiheuttaa mittausvirheitä. Näyttö Toiminta Huomautus Kalibroinnin valinta. Jatka painamalla enter Valmis kalibrointiin. Tiimalasi vilkkuu. Kalibrointimenetelmän valinta: CAL_PH Jatka painamalla enter Irrota anturi ja lämpötila-anturi, puhdista ja upota ne ensimmäiseen puskuriliuokseen (puskuriliuosten järjestys on vapaa). Käynnistä painamalla enter Puskuritunnistus. Sen aikana kun tiimalasi-merkki vilkkuu, jäävät ph- ja lämpötila-anturi ensimmäiseen puskuriliuokseen. Puskuritunnistus on päättynyt, puskurin nimellisarvo ilmestyy näyttöön, sen jälkeen nollapiste ja lämpötila. Näyttö (3 s) Laite on tästä lähtien HOLD-tilassa. Kun konfiguroinnissa määrätään "lämpötilan manuaalinen syöttö", vilkkuu näytön lämpötilalukema ja sitä voidaan muokata nuolinäppäimien avulla. ph- ja lämpötilaanturin tasoitusaika lyhenee huomattavasti, mikäli niitä ensin liikutetaan puskuriliuoksessa ja sen jälkeen pidetään liikkumatta. 8

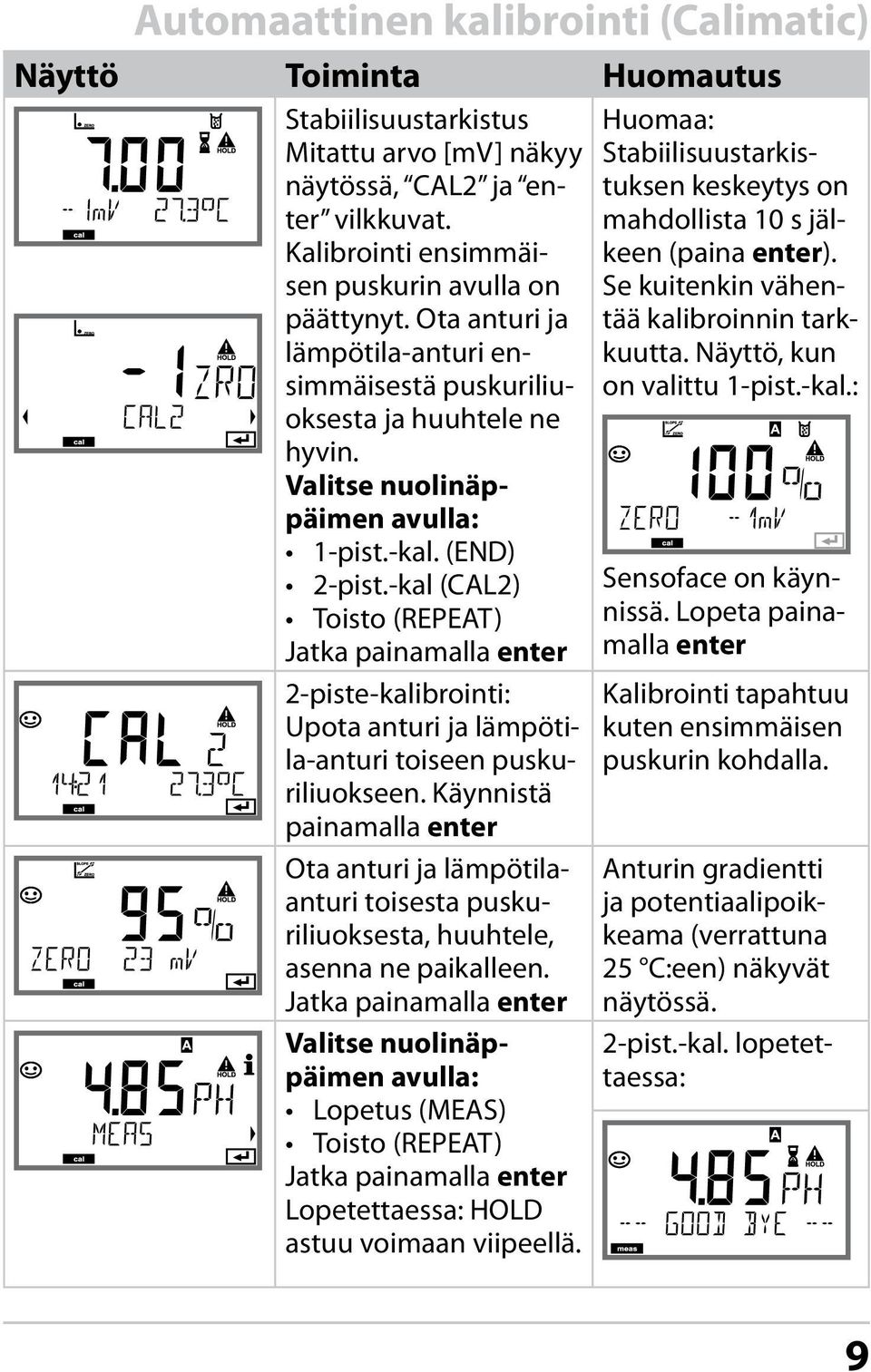

9 Automaattinen kalibrointi (Calimatic) Näyttö Toiminta Huomautus Stabiilisuustarkistus Mitattu arvo [mv] näkyy näytössä, CAL2 ja enter vilkkuvat. Kalibrointi ensimmäisen puskurin avulla on päättynyt. Ota anturi ja lämpötila-anturi ensimmäisestä puskuriliuoksesta ja huuhtele ne hyvin. Valitse nuolinäppäimen avulla: 1-pist.-kal. (END) 2-pist.-kal (CAL2) Toisto (REPEAT) Jatka painamalla enter 2-piste-kalibrointi: Upota anturi ja lämpötila-anturi toiseen puskuriliuokseen. Käynnistä painamalla enter Ota anturi ja lämpötilaanturi toisesta puskuriliuoksesta, huuhtele, asenna ne paikalleen. Jatka painamalla enter Valitse nuolinäppäimen avulla: Lopetus (MEAS) Toisto (REPEAT) Jatka painamalla enter Lopetettaessa: HOLD astuu voimaan viipeellä. Huomaa: Stabiilisuustarkistuksen keskeytys on mahdollista 10 s jälkeen (paina enter). Se kuitenkin vähentää kalibroinnin tarkkuutta. Näyttö, kun on valittu 1-pist.-kal.: Sensoface on käynnissä. Lopeta painamalla enter Kalibrointi tapahtuu kuten ensimmäisen puskurin kohdalla. Anturin gradientti ja potentiaalipoikkeama (verrattuna 25 C:een) näkyvät näytössä. 2-pist.-kal. lopetettaessa: 9

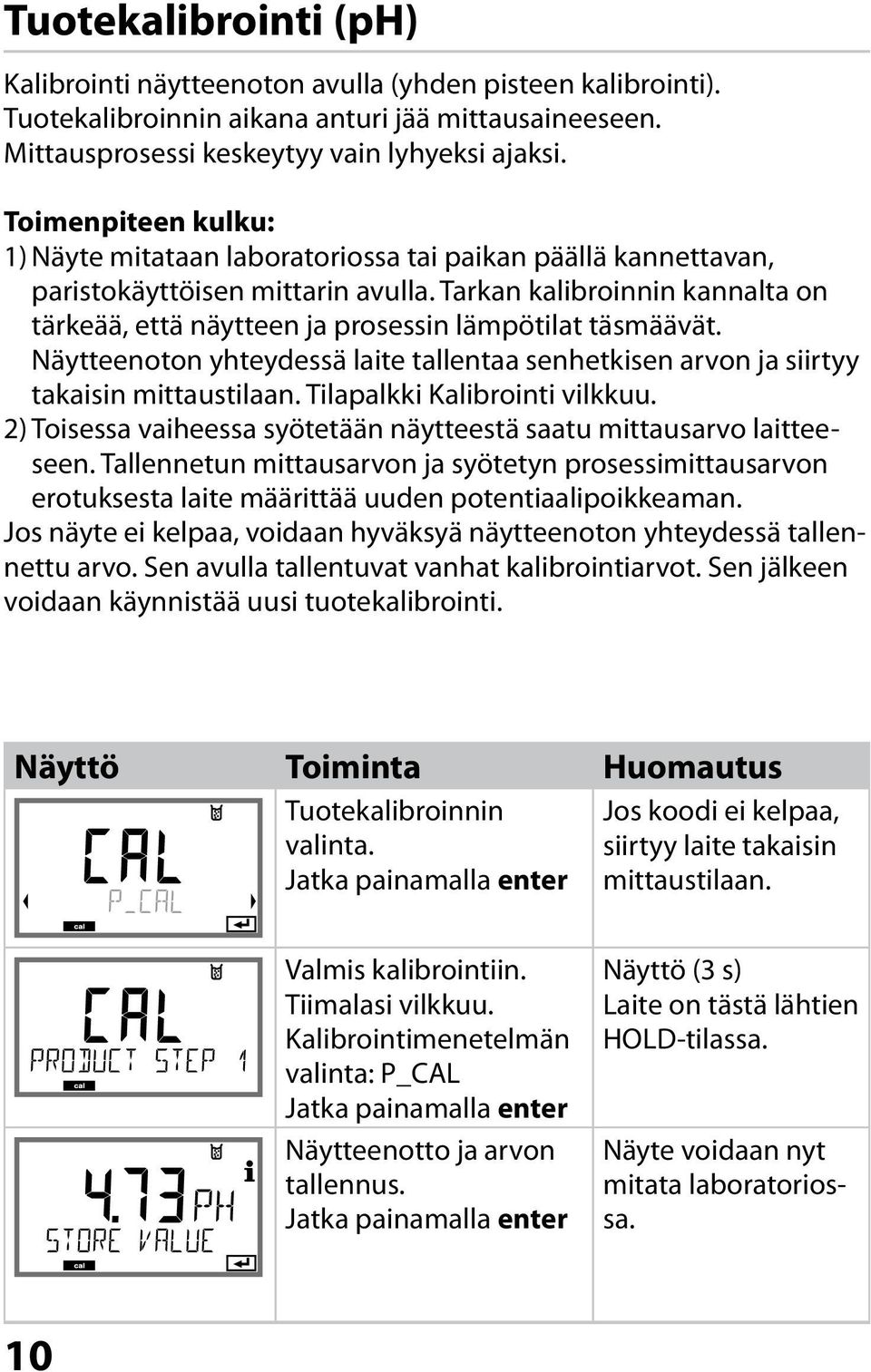

10 Tuotekalibrointi (ph) Kalibrointi näytteenoton avulla (yhden pisteen kalibrointi). Tuotekalibroinnin aikana anturi jää mittausaineeseen. Mittausprosessi keskeytyy vain lyhyeksi ajaksi. Toimenpiteen kulku: 1) Näyte mitataan laboratoriossa tai paikan päällä kannettavan, paristokäyttöisen mittarin avulla. Tarkan kalibroinnin kannalta on tärkeää, että näytteen ja prosessin lämpötilat täsmäävät. Näytteenoton yhteydessä laite tallentaa senhetkisen arvon ja siirtyy takaisin mittaustilaan. Tilapalkki Kalibrointi vilkkuu. 2) Toisessa vaiheessa syötetään näytteestä saatu mittausarvo laitteeseen. Tallennetun mittausarvon ja syötetyn prosessimittausarvon erotuksesta laite määrittää uuden potentiaalipoikkeaman. Jos näyte ei kelpaa, voidaan hyväksyä näytteenoton yhteydessä tallennettu arvo. Sen avulla tallentuvat vanhat kalibrointiarvot. Sen jälkeen voidaan käynnistää uusi tuotekalibrointi. Näyttö Toiminta Huomautus Tuotekalibroinnin valinta. Jatka painamalla enter Jos koodi ei kelpaa, siirtyy laite takaisin mittaustilaan. Valmis kalibrointiin. Tiimalasi vilkkuu. Kalibrointimenetelmän valinta: P_CAL Jatka painamalla enter Näytteenotto ja arvon tallennus. Jatka painamalla enter Näyttö (3 s) Laite on tästä lähtien HOLD-tilassa. Näyte voidaan nyt mitata laboratoriossa. 10

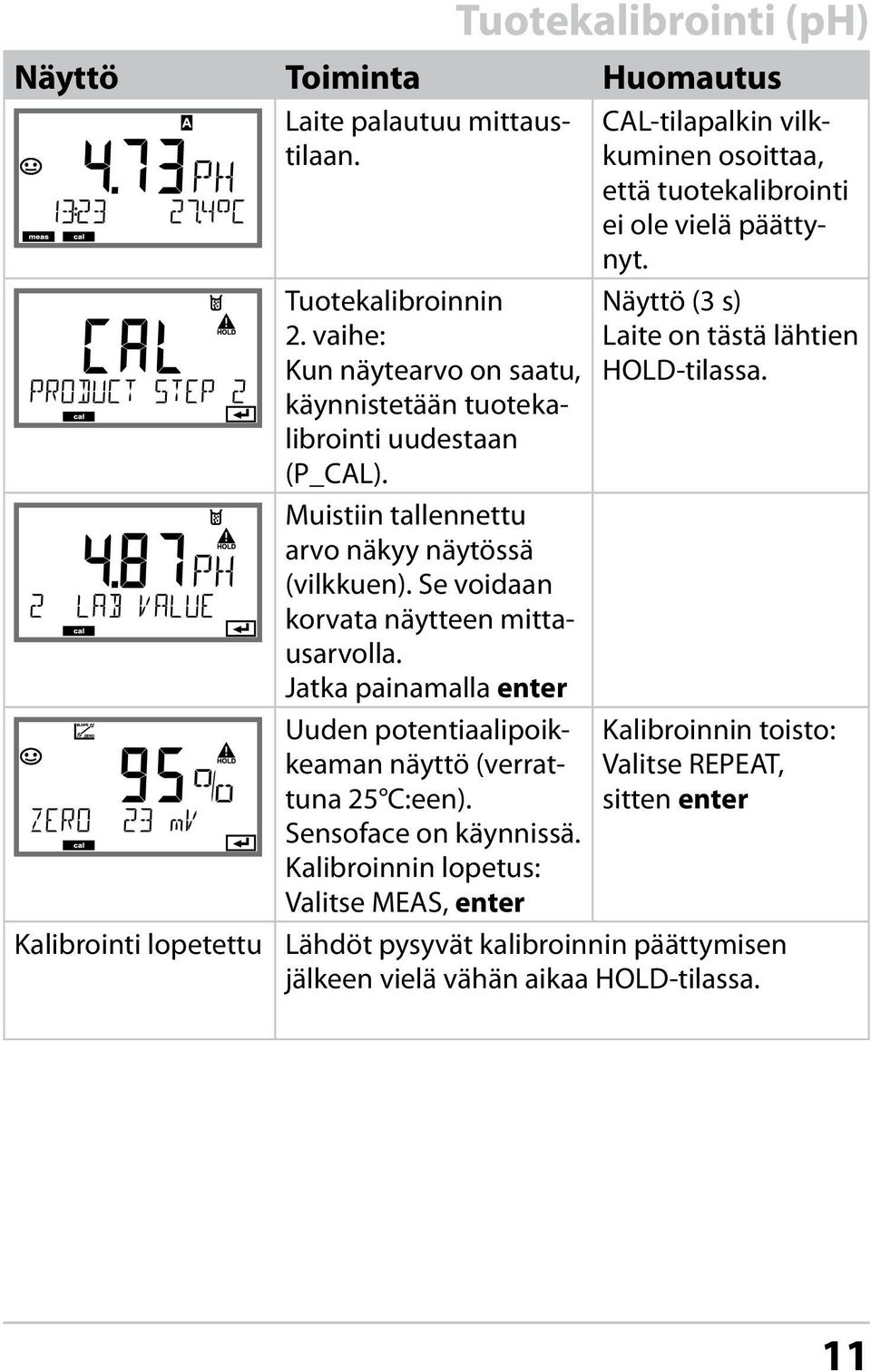

11 Näyttö Toiminta Huomautus Laite palautuu mittaustilaan. CAL-tilapalkin vilkkuminen osoittaa, että tuotekalibrointi ei ole vielä päättynyt. Kalibrointi lopetettu Tuotekalibroinnin 2. vaihe: Kun näytearvo on saatu, käynnistetään tuotekalibrointi uudestaan (P_CAL). Muistiin tallennettu arvo näkyy näytössä (vilkkuen). Se voidaan korvata näytteen mittausarvolla. Jatka painamalla enter Uuden potentiaalipoikkeaman näyttö (verrattuna 25 C:een). Sensoface on käynnissä. Kalibroinnin lopetus: Valitse MEAS, enter Tuotekalibrointi (ph) Näyttö (3 s) Laite on tästä lähtien HOLD-tilassa. Kalibroinnin toisto: Valitse REPEAT, sitten enter Lähdöt pysyvät kalibroinnin päättymisen jälkeen vielä vähän aikaa HOLD-tilassa. 11

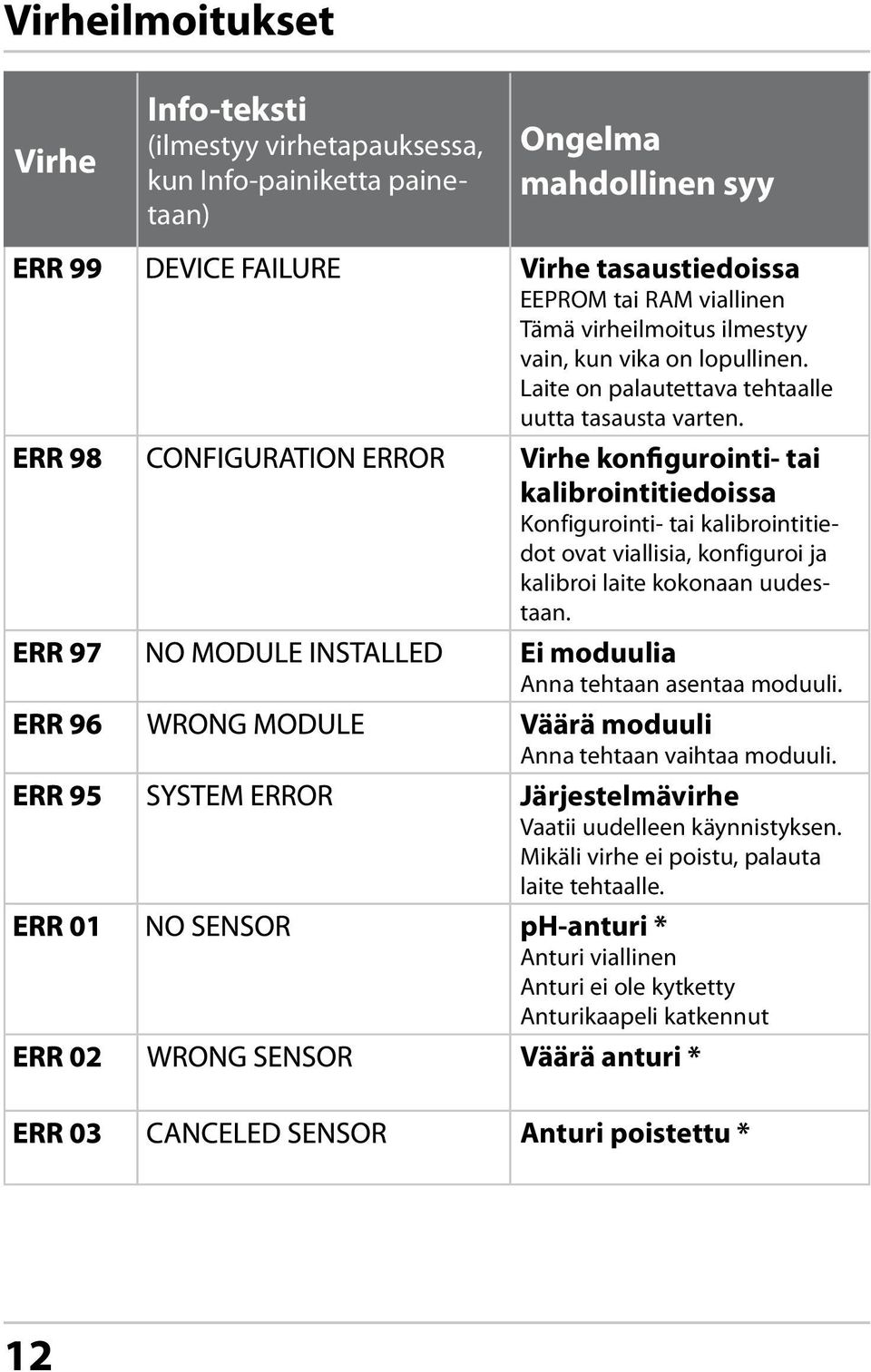

12 Virheilmoitukset Virhe Info-teksti (ilmestyy virhetapauksessa, kun Info-painiketta painetaan) Ongelma mahdollinen syy Virhe tasaustiedoissa EEPROM tai RAM viallinen Tämä virheilmoitus ilmestyy vain, kun vika on lopullinen. Laite on palautettava tehtaalle uutta tasausta varten. Virhe konfigurointi- tai kalibrointitiedoissa Konfigurointi- tai kalibrointitiedot ovat viallisia, konfiguroi ja kalibroi laite kokonaan uudestaan. Ei moduulia Anna tehtaan asentaa moduuli. Väärä moduuli Anna tehtaan vaihtaa moduuli. Järjestelmävirhe Vaatii uudelleen käynnistyksen. Mikäli virhe ei poistu, palauta laite tehtaalle. ph-anturi * Anturi viallinen Anturi ei ole kytketty Anturikaapeli katkennut Väärä anturi * Anturi poistettu * 12

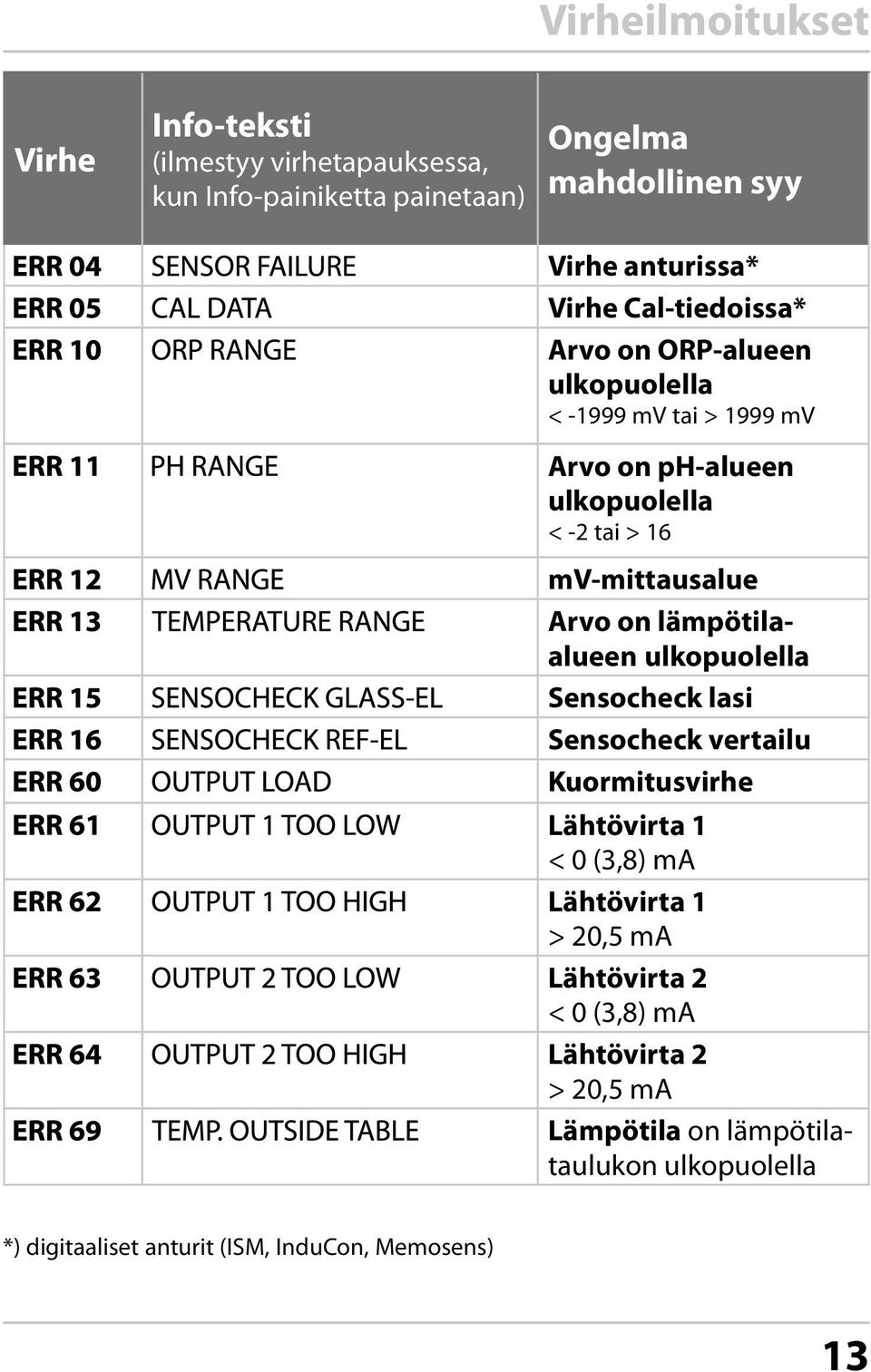

13 Virheilmoitukset Virhe Info-teksti (ilmestyy virhetapauksessa, kun Info-painiketta painetaan) Ongelma mahdollinen syy Virhe anturissa* Virhe Cal-tiedoissa* Arvo on ORP-alueen ulkopuolella < mv tai > 1999 mv Arvo on ph-alueen ulkopuolella < -2 tai > 16 mv-mittausalue Arvo on lämpötilaalueen ulkopuolella Sensocheck lasi Sensocheck vertailu Kuormitusvirhe Lähtövirta 1 < 0 (3,8) ma Lähtövirta 1 > 20,5 ma Lähtövirta 2 < 0 (3,8) ma Lähtövirta 2 > 20,5 ma Lämpötila on lämpötilataulukon ulkopuolella *) digitaaliset anturit (ISM, InduCon, Memosens) 13

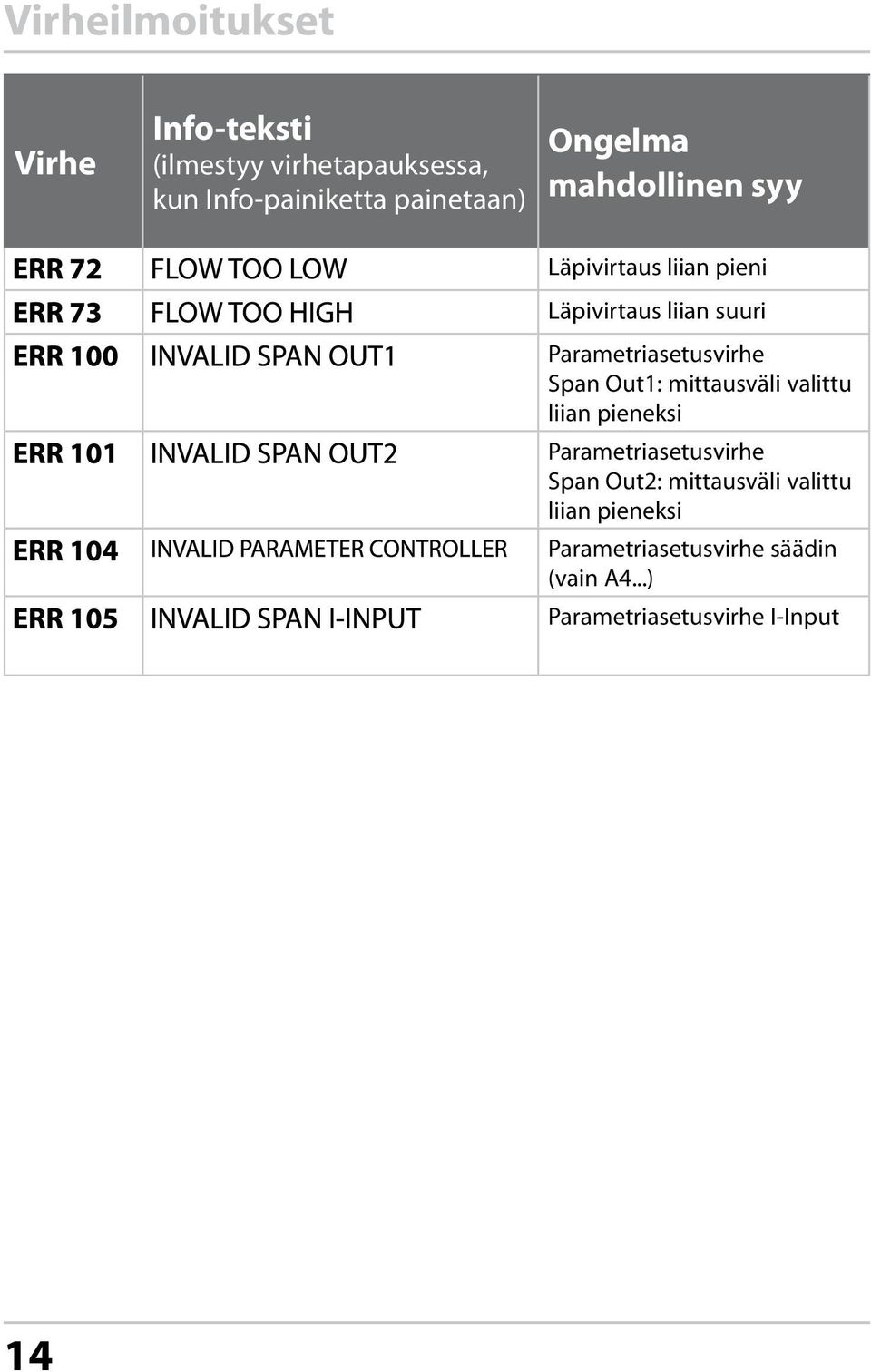

14 Virheilmoitukset Virhe Info-teksti (ilmestyy virhetapauksessa, kun Info-painiketta painetaan) Ongelma mahdollinen syy Läpivirtaus liian pieni Läpivirtaus liian suuri Parametriasetusvirhe Span Out1: mittausväli valittu liian pieneksi Parametriasetusvirhe Span Out2: mittausväli valittu liian pieneksi Parametriasetusvirhe säädin (vain A4...) Parametriasetusvirhe I-Input 14

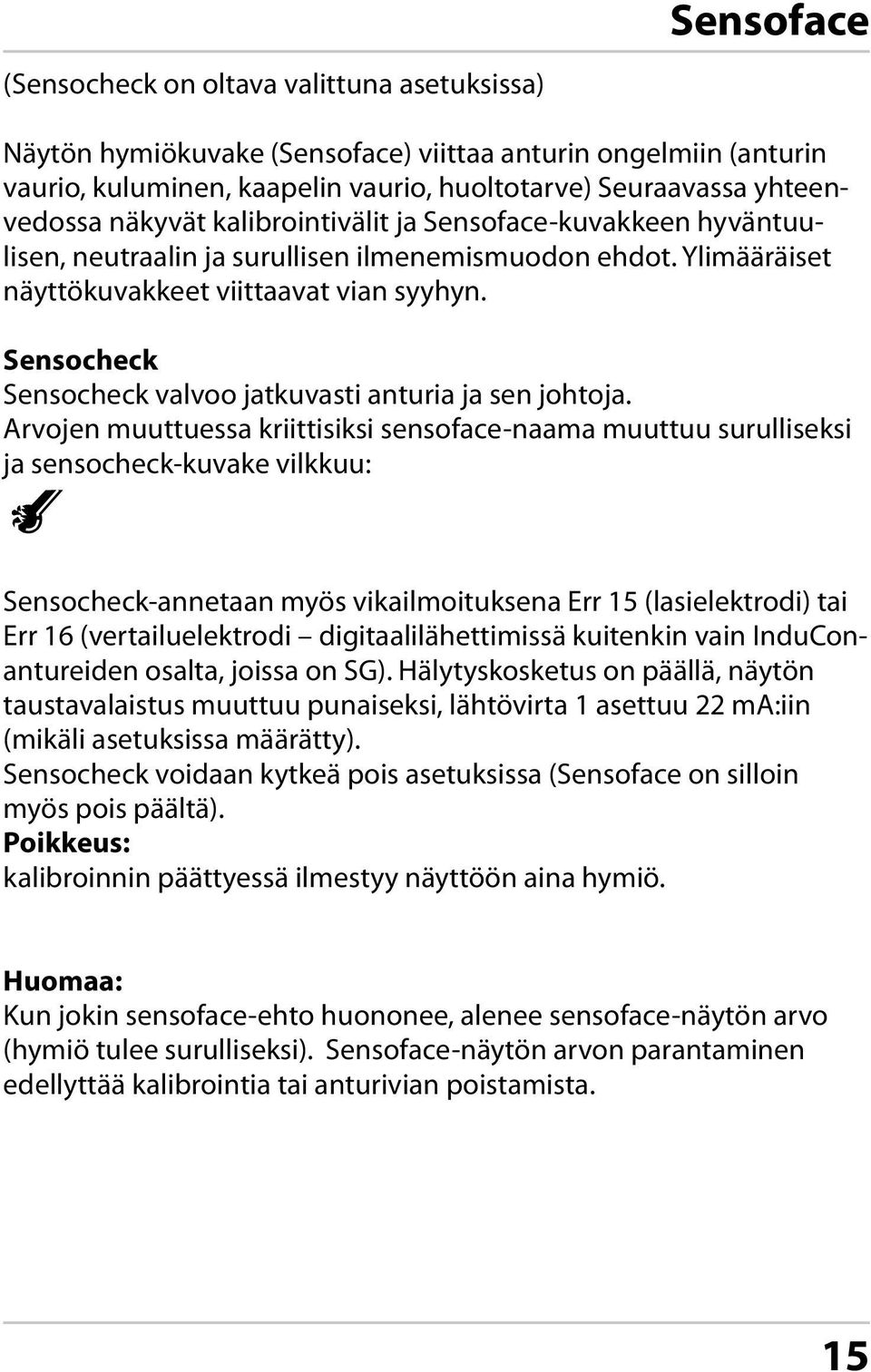

15 (Sensocheck on oltava valittuna asetuksissa) Sensoface Näytön hymiökuvake (Sensoface) viittaa anturin ongelmiin (anturin vaurio, kuluminen, kaapelin vaurio, huoltotarve) Seuraavassa yhteenvedossa näkyvät kalibrointivälit ja Sensoface-kuvakkeen hyväntuulisen, neutraalin ja surullisen ilmenemismuodon ehdot. Ylimääräiset näyttökuvakkeet viittaavat vian syyhyn. Sensocheck Sensocheck valvoo jatkuvasti anturia ja sen johtoja. Arvojen muuttuessa kriittisiksi sensoface-naama muuttuu surulliseksi ja sensocheck-kuvake vilkkuu: Sensocheck-annetaan myös vikailmoituksena Err 15 (lasi elektrodi) tai Err 16 (vertailuelektrodi digitaalilähettimissä kuitenkin vain InduConantureiden osalta, joissa on SG). Hälytyskosketus on päällä, näytön taustavalaistus muuttuu punaiseksi, lähtövirta 1 asettuu 22 ma:iin (mikäli asetuksissa määrätty). Sensocheck voidaan kytkeä pois asetuksissa (Sensoface on silloin myös pois päältä). Poikkeus: kalibroinnin päättyessä ilmestyy näyttöön aina hymiö. Huomaa: Kun jokin sensoface-ehto huononee, alenee sensoface-näytön arvo (hymiö tulee surulliseksi). Sensoface-näytön arvon parantaminen edellyttää kalibrointia tai anturivian poistamista. 15

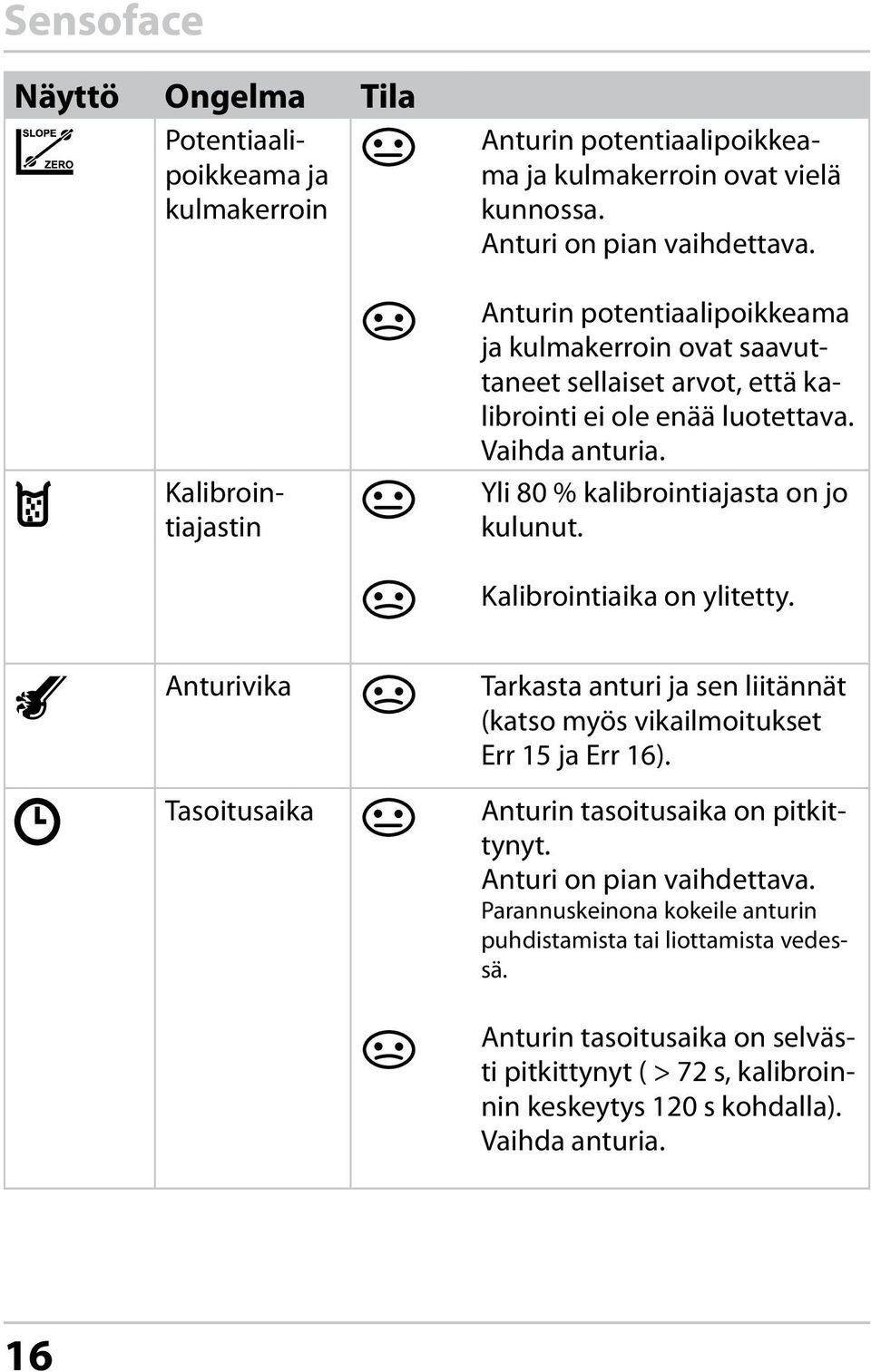

16 Sensoface Näyttö Ongelma Tila Potentiaalipoikkeama ja kulmakerroin Kalibrointiajastin Anturin potentiaalipoikkeama ja kulmakerroin ovat vielä kunnossa. Anturi on pian vaihdettava. Anturin potentiaalipoikkeama ja kulmakerroin ovat saavuttaneet sellaiset arvot, että kalibrointi ei ole enää luotettava. Vaihda anturia. Yli 80 % kalibrointiajasta on jo kulunut. Kalibrointiaika on ylitetty. Anturivika Tasoitusaika Tarkasta anturi ja sen liitännät (katso myös vikailmoitukset Err 15 ja Err 16). Anturin tasoitusaika on pitkittynyt. Anturi on pian vaihdettava. Parannuskeinona kokeile anturin puhdistamista tai liottamista vedessä. Anturin tasoitusaika on selvästi pitkittynyt ( > 72 s, kalibroinnin keskeytys 120 s kohdalla). Vaihda anturia. 16

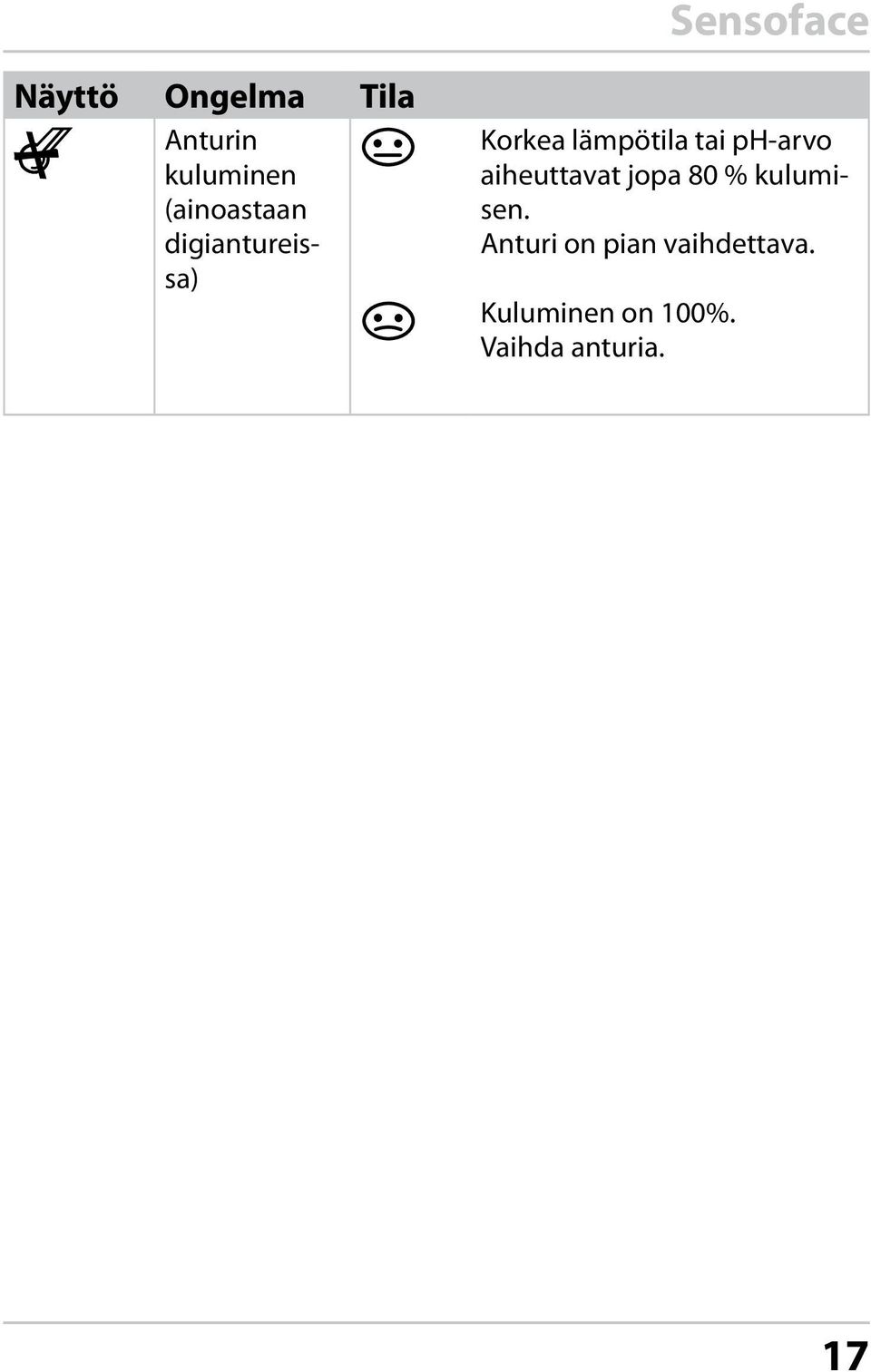

17 Sensoface Näyttö Ongelma Tila Anturin kuluminen (ainoastaan digiantureissa) Korkea lämpötila tai ph-arvo aiheuttavat jopa 80 % kulumisen. Anturi on pian vaihdettava. Kuluminen on 100%. Vaihda anturia. 17
