Edullinen MODHEAT-teknologia pienten materiaalivirtojen kuivaukseen ja edelleen jalostukseen. Seminaari Hanna Kontturi

Transkriptio

1 Edullinen MODHEAT-teknologia pienten materiaalivirtojen kuivaukseen ja edelleen jalostukseen Seminaari Hanna Kontturi SFTech Oy Kehittää innovaatioita materiaalitehokkuuden tarpeisiin

2 RAKI hankkeen toteutus.. RAKI hankkeen tavoite lannan arvon nosto ja ravinteiden teollinen hyödyntäminen RAKI hankkeessa toteutettu ModHeat -kuivaimen pilotin rakentaminen Käytännön kenttätestit suoritettu maatiloilla kuluneen kesän aikana Viidessä eri kohteessa eri materiaaleilla

3 Lannan prosessoinnilla pyritään Lannan tehokkaampaan hyödyntämiseen Vähentämään lantaan liittyvä haittoja Muokkaamaan epäedullisia ravinnesuhteita Pienentämän käsiteltävän massan määrää

4 Mikä on ModHeat? Mod (modulaarinen) Heat (kuivaus/kuumennuslaitteisto) Uusi innovaatio, joka on ideoitu vastaamaan mahdollisimman edullisesti ja yksinkertaisesti moniin tarpeisiin ja on innovaationa patentoitavissa ModHeat on modulaarinen ja joustava kuivaus- ja kuumennuslaitteisto soveltuen useille eri materiaaleille (esim. lanta, puuhake, biomassa jne.) ModHeat huomioi yksinkertaisella teknisellä ratkaisulla kaikki siirtoilmiöt Laitteiston liikkuvat osat on minimoitu toiminnan siitä kärsimättä Kunnioittaa viimeisimpiä sovelluksia kaupallisina ratkaisuna, mutta viety innovaatiotasolla merkittävä askel eteenpäin ModHeat-laitteisto on suunniteltu huollon ja käytön tarpeita kunnioittaen Vähän liikkuvia osia Yksinkertaiset osat (mahdollista lähituotannon) Helppo huoltaa Laitteiston pinta-alantarve minimaalinen

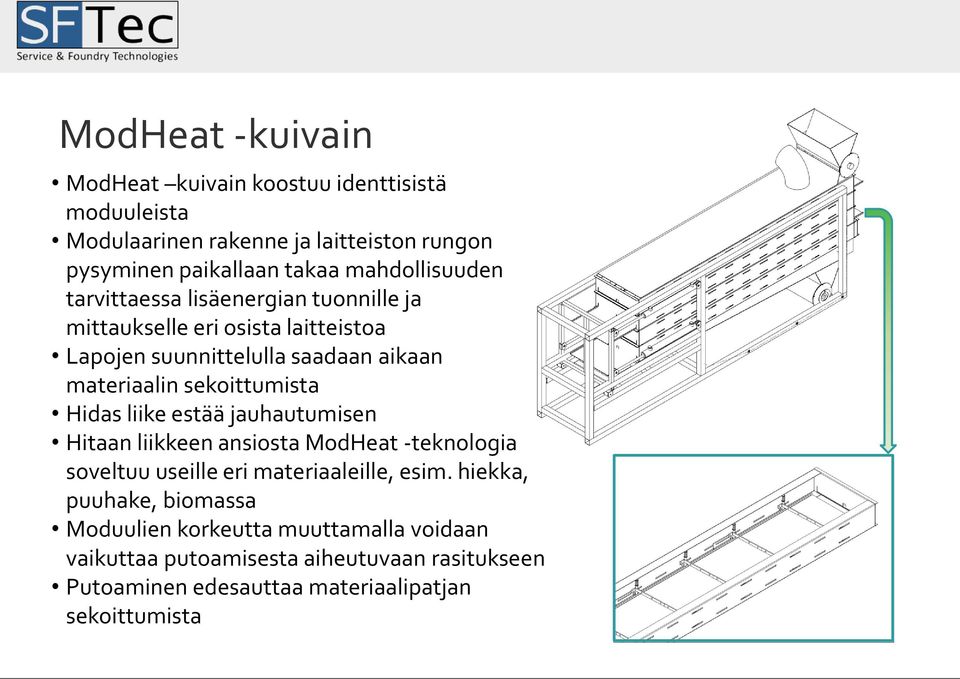

5 ModHeat -kuivain ModHeat kuivain koostuu identtisistä moduuleista Modulaarinen rakenne ja laitteiston rungon pysyminen paikallaan takaa mahdollisuuden tarvittaessa lisäenergian tuonnille ja mittaukselle eri osista laitteistoa Lapojen suunnittelulla saadaan aikaan materiaalin sekoittumista Hidas liike estää jauhautumisen Hitaan liikkeen ansiosta ModHeat -teknologia soveltuu useille eri materiaaleille, esim. hiekka, puuhake, biomassa Moduulien korkeutta muuttamalla voidaan vaikuttaa putoamisesta aiheutuvaan rasitukseen Putoaminen edesauttaa materiaalipatjan sekoittumista

6 MODHEAT Maanviljely kuten viljan ja lannan kuivaus Bioenergia Teollisuus, kuten metalliteollisuus Muut erikoisratkaisut

7 Lanta-analyysit ravinteiden pysyvyyden todentamiseksi Naudan lietelanta-turve -seos Kuivauksen 2. Kuivauksen Liete Liete+turve jälkeen jälkeen kg/t kg/t kg/t kg/t Kokonaistyppi (N) 3,32 3,07 4,51 3,99 Liukoinen typpi (N) 1,75 1,21 1,46 1,38 Fosfori (P) 0,41 0,36 0,59 0,73 Kalium (K) 2,75 2,4 2,87 3,23 Magnesium (Mg) 0,41 0,4 0,58 0,71 Kalsium (Ca) 0,59 0,63 1,21 2,31 Natrium (Na) 0,2 0,21 0,27 0,33 g/t g/t g/t g/t Kupari (Cu) 2,2 1,9 3,5 4,1 Mangaani (Mn) 12,5 12,5 36,5 57,1 Sinkki (Zn) 11,5 9,1 17,6 20,6 Boori (B) 0,7 0,8 1,2 1,9 Kuiva-aine % 4,5 10,9 11,7 16,6 Liete-tuhka -seos Liete+tuhka Kuivauksen jälkeen kg/t kg/t Kokonaistyppi (N) 1,05 1,01 Liukoinen typpi (N) 0,63 0,37 Fosfori (P) 4,68 6,52 Kalium (K) 6,65 7,09 Magnesium (Mg) 6,07 7,05 Kalsium (Ca) 70,7 79 Natrium (Na) 2,38 2,57 g/t g/t Kupari (Cu) 42,7 50,1 Mangaani (Mn) Sinkki (Zn) Boori (B) 33,3 42,6 Kuiva-aine % 42,3 51,7 Lantaturve alussa Lantaturve lopussa Poistettu vesimäärä 30,7 kg 20,1 kg 10,6 kg Syötettyä kiloa kohti LANTATURVE MJ/kg GJ/t Käytetty energia 4,15 4,15 Kuivauksen seurauksena suurin osa ravinteista rikastui

8 Lietelanta + turve ennen kuivausta Lietelanta + tuhka ennen kuivausta Lietelanta + turve kuivauksen jälkeen Lietelanta + tuhka kuivauksen jälkeen

9 Lanta-analyysit ravinteiden pysyvyyden todentamiseksi Turkiseläinlanta Turkiseläinten lanta ennen kuivausta Lanta Kuivauksen jälkeen kg/t kg/t Kokonaistyppi (N) 22,6 19,4 Liukoinen typpi (N) 8,76 6,9 Fosfori (P) 14,7 14 Kalium (K) 3,79 3,64 Magnesium (Mg) 1,81 2,01 Kalsium (Ca) 23,8 22,4 Natrium (Na) 3,39 2,85 g/t g/t Kupari (Cu) 13,7 9,8 Mangaani (Mn) 31,8 45 Sinkki (Zn) Boori (B) 2,5 4,6 Kuiva-aine % Turkiseläinten lanta kuivauksen jälkeen Kuivauksen seurauksena suurin osa ravinteista rikastui

10 Lanta-analyysit ravinteiden pysyvyyden todentamiseksi Hevosen lanta Lanta Kuivauksen jälkeen kg/t kg/t Kokonaistyppi (N) 2,79 13,03 Liukoinen typpi (N) 0,17 0,57 Fosfori (P) 0,91 3,08 Kalium (K) 2,88 2,76 Magnesium (Mg) 2,05 1,56 Kalsium (Ca) 2,13 5,39 Natrium (Na) 0,26 0,9 g/t g/t Kupari (Cu) 6,2 8,3 Mangaani (Mn) 90,7 90,1 Sinkki (Zn) 31,1 70,6 Boori (B) 4,1 4,7 Kuiva-aine % 51,4 53,1 Hevosen lanta kuivauksen älkeen Kuivauksen seurauksena suurin osa ravinteista rikastui

11 Viljan kuivaus Lähtökosteus 20,8% 2 x 20 minuutin kuivaus Kuivauslämpötila o C Loppukosteus 12,4%

12 Hanna Kontturi CTO SFTEc Oy Paavo Havaksentie 5 D Oulu mobile: +358 (0) Jani Isokääntä
