1 NÄKEMÄALUEANALYYSIT Liite 2
2 Näkemäalueanalyysin taustaa Näkemäalueanalyysi antaa tietoa siitä, mille alueille tuulivoimalat teoreettisen tarkastelun perusteella näkyisivät ja mille alueille eivät. Alueet, joille voimalat tehdyn tarkastelun perusteella todennäköisesti näkyvät on merkitty seuraaviin karttoihin violetilla värillä. Näkemäalueanalyysi on tehty paikkatietopohjaisesti ArcMap 3D Analyst työkalulla käyttäen pohjana koko Varsinais-Suomen liiton alueen kattavaa likimääräistä maaston korkeusmallia (topografia). Korkeusmallin päälle on lisätty tietoa metsäisten alueiden puuston keskimääräisestä korkeudesta eri tyyppisillä alueilla saariston ja rannikon eri osa-alueilla perustuen arviointityön yhteydessä laadittuun saariston vyöhykejakoon (kuva ohessa). Metsäalueiden määrittely perustuu CLC maankäyttö/maanpeite (25m) aineistoon, joka on tuotettu osana CORINE2000 -hanketta. Mukaan näkemäalueanalyysitarkasteluun on otettu aineiston maankäyttöluokituksesta seuraavat metsäluokat: metsät kalliomaalla ja harvapuustoiset metsät (latvuspeitto %) kalliomaalla. Harvapuustoiset metsäalueet (latvuspeitto < 10 %) ja taajamien viheralueet ja puistot on jätetty tarkastelun ulkopuolelle, toisin sanoen nämä alueet on analyysissä oletettu puuttomiksi. Laskennassa tuulivoimaloiden kokonaiskorkeudeksi on asetettu 120 metriä, joka vastaa myös liitteen 1. valokuvasovitteissa käytettyä, napakorkeudeltaan 80 metristä tuulivoimalaa, jonka roottorin halkaisija on noin 80 metriä. Analyysiä on testattu kahdella eri laskenta-ajolla, joissa eri vyöhykkeillä on käytetty seuraavia keskimääräisiä puuston korkeuksia: I ajo, puuston korkeus (m) II ajo, puuston korkeus (m) ulkosaaristo 5 10 sisäsaaristomannerrannikko sisämaa Vertailemalla tuloksia havaittiin, että ero ajojen välillä on melko pieni, joten puuston korkeutena liitteessä esitetyissä näkemäanalyysikuvissa käytettiin I ajon mukaisia matalampia puuston korkeuksia. Ne antavat todellisuutta parhaiten vastaavan kuvan tuulivoimaloiden näkymisestä eri tarkastelupisteisiin maalla ja merellä. Näkemäalueanalyysin on tarkoitus antaa likimääräinen kuva tuulivoimaloiden näkymisestä ympäristöön. Työssä oletuksena oli, että metsäisiltä alueilta ei voimaloiden välitöntä lähiympäristöä lukuun ottamatta ole näköyhteyttä voimaloille ympäröivästä puuston vuoksi. Laskennassa ei ole otettu huomioon rakennettujen ympäristöjen elementtejä kuten rakennuksia, rakenteita tai kasvillisuutta metsien ulkopuolella (esim. puistojen puut) tai maapallon kaareutumista. Laadittu näkemäalueanalyysi on tulkittavissa vain alueellisesti. Teoreettisen ja pelkistettyihin lähtötietoihin perustuvan analyysin perusteella ei voida täysin sulkea pois sitä mahdollisuutta, että jokin kohde kuitenkin todellisuudessa voi näkyä yksittäisistä katselupisteistä. Kohde voi näkyä esimerkiksi puiden välistä tai tilanteessa, jossa esimerkiksi metsää on hakattu. Myös vuodenaikojen vaihtelu vaikuttaa niillä alueilla, joilla on runsaasti lehtipuustoa, ja paikoin puuston korkeus voi poiketa merkittävästikin työtä varten määritellystä tyypillisestä metsänkorkeudesta. Analyysin perusteella ei voi myöskään päätellä, miten voimalat näkyvät rakennetuille alueille, joilla näkymiä katkaisevat rakennusten ja rakenteiden lisäksi puusto ja muu kasvillisuus. Tuloksia tarkasteltaessa on pidettävä mielessä, että tuulivoimaloiden dominanssi alkaa vähetä 5-7 km etäisyydellä ja että tuulivoimalat erottuvat enimmillään km etäisyydelle kirkkaalla säällä. välitön vaikutusalue lähivaikutusalue vaihettumisalue kaukovaikutusalue noin 150 m noin 0 3 km noin 3 7 km yli 7 km esim. varjovaikutus, rakentamisen aikaiset vaikutukset tuulivoimala on kaikentyyppisillä maisemaalueilla dominoiva elementti voimala näkyy hyvin, mutta sen kokoa tai etäisyyttä on vaikea hahmottaa (dominanssin on todettu vähenevän 5-7 km etäisyydellä voimaloista) voimala näkyy, muttei enää dominoi, maiseman muut elementit vähentävät dominanssia (dominanssin on todettu vähenevän 5-7 km etäisyydellä voimaloista) Suuren kokoluokan tuulivoimaloiden teoreettinen maksiminäkyvyysalue on kirkkaalla säällä noin km. Varsinais-Suomen tuulivoimaselvitys. Teknistaloudellinen selvitys ja maisemavaikutusten arviointi. Varsinais-Suomen liitto Liite 2, sivu 2

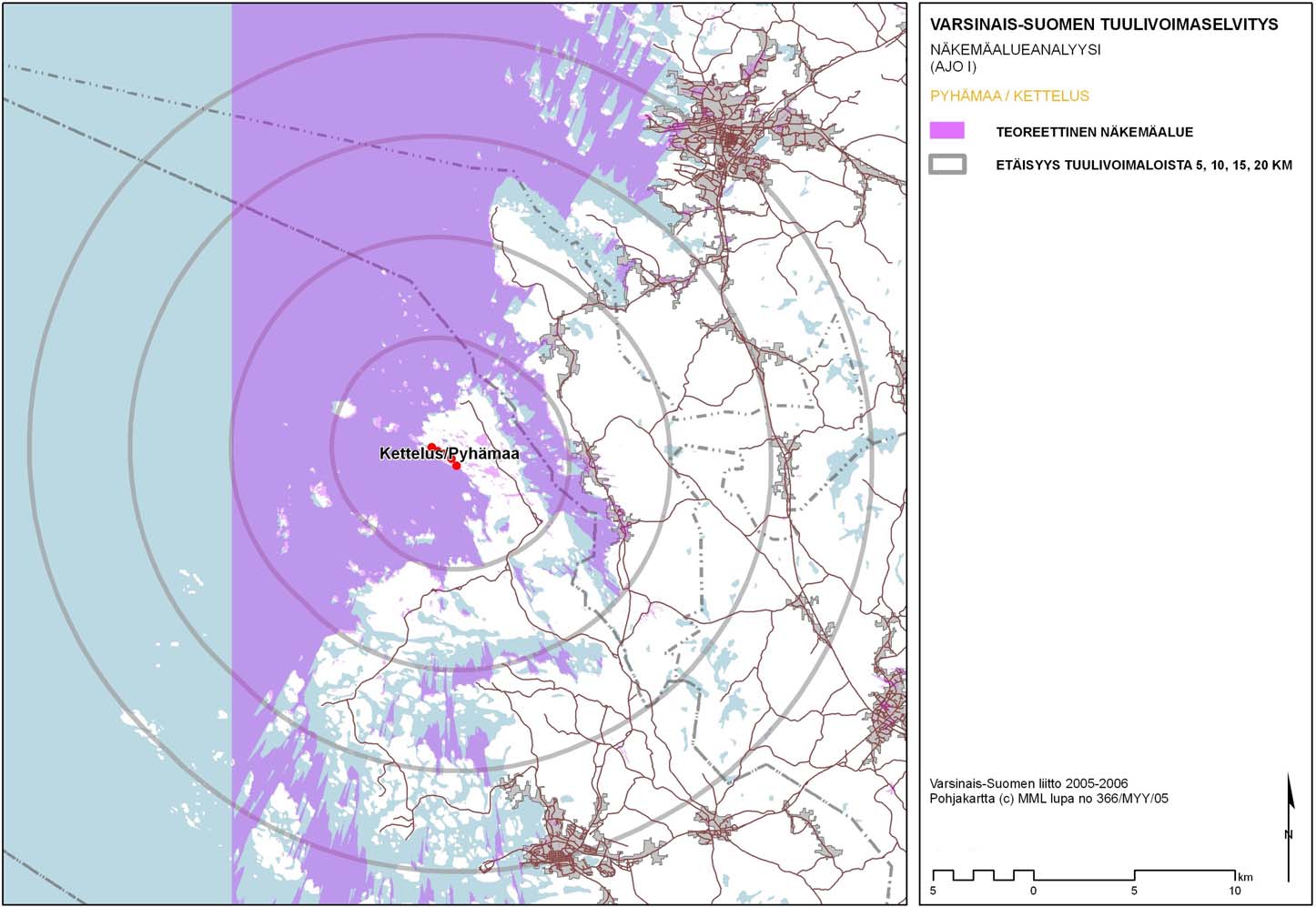

3 Pyhämaa / Kettelus, tuulivoimaloiden näkemäalue Varsinais-Suomen tuulivoimaselvitys. Teknistaloudellinen selvitys ja maisemavaikutusten arviointi. Varsinais-Suomen liitto Liite 2, sivu 3
4 Uusikaupunki / Kemira ja edustan merialue, tuulivoimaloiden näkemäalue Varsinais-Suomen tuulivoimaselvitys. Teknistaloudellinen selvitys ja maisemavaikutusten arviointi. Varsinais-Suomen liitto Liite 2, sivu 4
5 Iniö / Svedjeholmen, tuulivoimaloiden näkemäalue Varsinais-Suomen tuulivoimaselvitys. Teknistaloudellinen selvitys ja maisemavaikutusten arviointi. Varsinais-Suomen liitto Liite 2, sivu 5

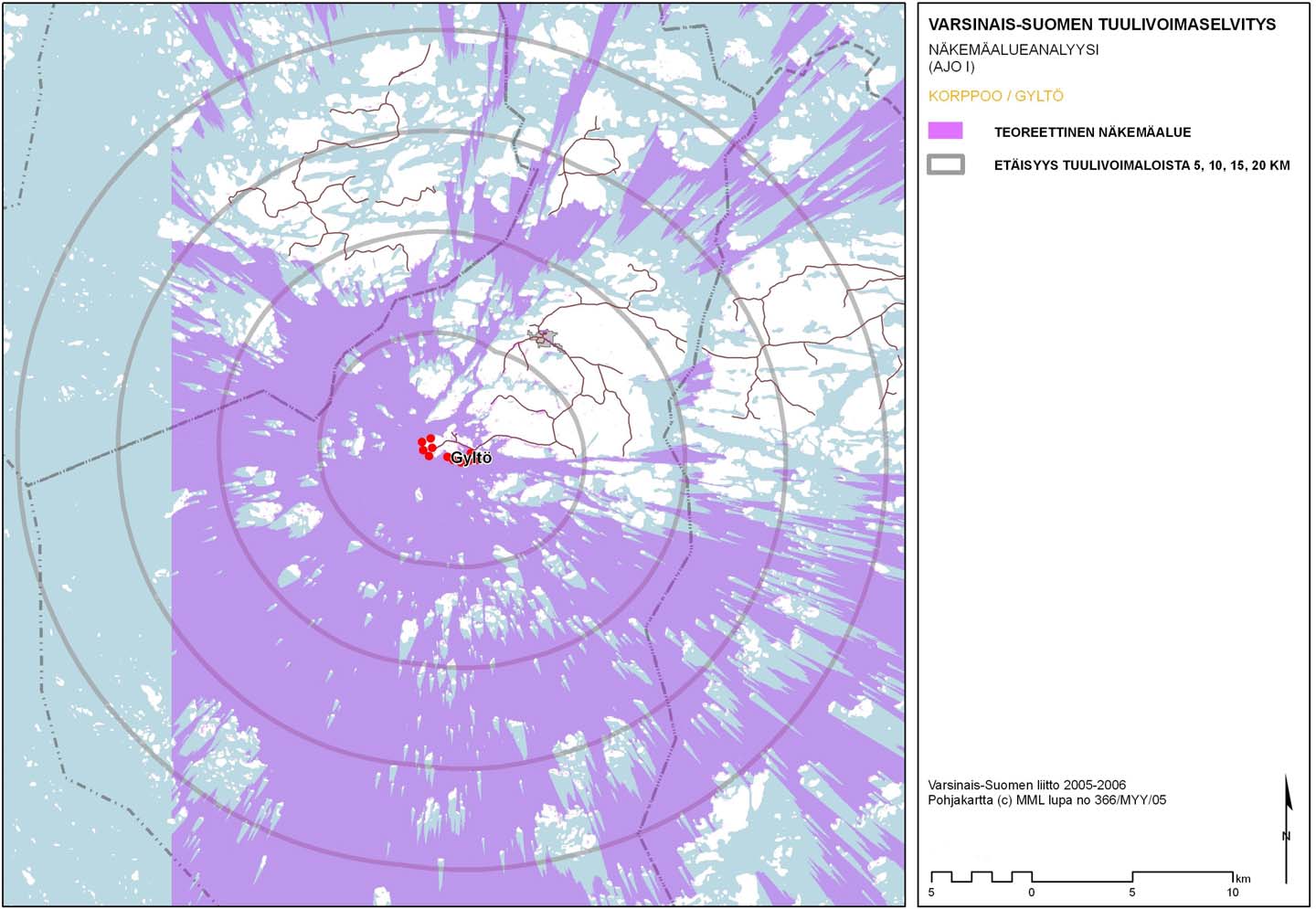

6 Korppoo / Gyltö, tuulivoimaloiden näkemäalue Varsinais-Suomen tuulivoimaselvitys. Teknistaloudellinen selvitys ja maisemavaikutusten arviointi. Varsinais-Suomen liitto Liite 2, sivu 6
7 Korppoo / Österretais, tuulivoimaloiden näkemäalue Varsinais-Suomen tuulivoimaselvitys. Teknistaloudellinen selvitys ja maisemavaikutusten arviointi. Varsinais-Suomen liitto Liite 2, sivu 7
8 Dragsfjärd/ Skallerfjärden, tuulivoimaloiden näkemäalue Varsinais-Suomen tuulivoimaselvitys. Teknistaloudellinen selvitys ja maisemavaikutusten arviointi. Varsinais-Suomen liitto Liite 2, sivu 8
TUULIVOIMAPUISTO LÅNGMOSSA. Näkemäalueanalyysi. Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä
Sivu 1 / 7 Langmossa_Nakemaalue analyysi_ck180814-1jr Etha Wind Oy Frilundintie 2 65170 Vaasa Finland TUULIVOIMAPUISTO LÅNGMOSSA Näkemäalueanalyysi Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä 1 2017-08-11
Korvennevan tuulivoimapuisto
SUUNNITTELU JA TEKNIIKKA OTSOTUULI OY Korvennevan tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY FCG SUUNNITTELU JA TEKNIIKKA OY N117 x 12 x HH141 + G128 x 33
Mikonkeidas tuulivoimapuisto
SUUNNITTELU JA TEKNIIKKA OTSOTUULI OY Mikonkeidas tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY FCG SUUNNITTELU JA TEKNIIKKA OY N117 x 26 x HH141 1 (8) Mikonkeidas
Ristiniityn ja Välikankaan tuulivoimahanke, Haapajärvi
SUUNNITTELU JA TEKNIIKKA INFINERGIES FINLAND OY Ristiniityn ja Välikankaan tuulivoimahanke, Haapajärvi Vestas V126 hh147m FCG SUUNNITTELU JA TEKNIIKKA OY 7.9.2015 P23690 FCG SUUNNITTELU JA TEKNIIKKA OY
Nikkarinkaarto tuulivoimapuisto
SUUNNITTELU JA TEKNIIKKA KAAVALUONNOS Nikkarinkaarto tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY P12831 FCG SUUNNITTELU JA TEKNIIKKA OY G128 x 10 x HH140m 1
KOILLINEN TEOLLI- SUUSALUE, RAUMA TUULIVOIMAN NÄKE- MÄALUESELVITYS
Vastaanottaja Rauman kaupunki Asiakirjatyyppi Raportti Päivämäärä 2011-12-12 Viite 82138782 KOILLINEN TEOLLI- SUUSALUE, RAUMA TUULIVOIMAN NÄKE- MÄALUESELVITYS Päivämäärä 12.12.2011 Laatija Tarkastaja Dennis
Ristiniityn ja Välikankaan tuulivoimahanke, Haapajärvi
SUUNNITTELU JA TEKNIIKKA INFINERGIES FINLAND OY Ristiniityn ja Välikankaan tuulivoimahanke, Haapajärvi Vestas V126 hh147m FCG SUUNNITTELU JA TEKNIIKKA OY P23690 FCG SUUNNITTELU JA TEKNIIKKA OY Ristiniityn
Annankankaan tuulivoimapuisto
SUUNNITTELU JA TEKNIIKKA KAAVAEHDOTUS Annankankaan tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet (päivitetty ) FCG SUUNNITTELU JA TEKNIIKKA OY P12831 FCG SUUNNITTELU JA TEKNIIKKA OY G128 x 10
Kiimakallio tuulivoimahanke, Kuortane
S U U N N IT T EL U JA T EK N IIK K A LAGERWEY DEVELOPMENT OY Kiimakallio tuulivoimahanke, Kuortane Lagerwey L100 x 2 x hh135m FCG SUUNNITTELU JA TEKNIIKKA OY 25.3.2015 P26678 FCG SUUNNITTELU JA TEKNIIKKA
Alavieskan Kytölän tuulivoimapuisto
SUUNNITTELU JA TEKNIIKKA TM VOIMA OY Alavieskan Kytölän tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY P21262 FCG SUUNNITTELU JA TEKNIIKKA OY V126 x 7 x HH137m
Kattiharjun tuulivoimapuisto
S U U N N IT T EL U JA T EK N IIK K A PROKON WIND ENERGY FINLAND OY Kattiharjun tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY 10102013 P21463 FCG SUUNNITTELU
Hallakangas tuulivoimahanke, Kyyjärvi
SUUNNITTELU JA TEKNIIKKA WINDA INVEST OY Hallakangas tuulivoimahanke, Kyyjärvi Havainnekuvat ja näkymäaluenanalyysi N x 9 x HH44 FCG SUUNNITTELU JA TEKNIIKKA OY P0 FCG SUUNNITTELU JA TEKNIIKKA OY Havainnekuvat
VISUAALISET VAIKUTUKSET OSANA TUULIVOIMAHANKKEIDEN YVA-MENETTELYÄ. 7.5.2013 Terhi Fitch
VISUAALISET VAIKUTUKSET OSANA TUULIVOIMAHANKKEIDEN YVA-MENETTELYÄ 7.5.2013 Terhi Fitch YVA-menettely lakisääteinen menettely Laki ympäristövaikutusten arviointimenettelystä (468/1994 muutoksineen) Valtioneuvoston
Liite 2. Maisema- ja kulttuuriympäristön karttatarkastelu, näkemäalueanalyysien tulokset ja kuvasovitteet
Liite 2 Maisema- ja kulttuuriympäristön karttatarkastelu, näkemäalueanalyysien tulokset ja kuvasovitteet 2 (33) SISÄLTÖ 1 NÄKEMÄALUEANALYYSIT... 3 2 KUVASOVITTEET... 12 3 (33) 1 Näkemäalueanalyysit Näkemäalueanalyysi
PALOKANKAAN TUULIVOIMAPUISTO
TUULIWATTI OY PALOKANKAAN TUULIVOIMAPUISTO Havainnekuvat ja ZVI FCG SUUNNITTELU JA TEKNIIKKA OY 171487-P27171 Havainnekuvat ja ZVI 1 (29) Vadbäck Hans Sisällysluettelo 1 Maisema ja havainnekuvat... 2 2
Kakonjärven tuulivoimahanke, Pyhäranta-Laitila
S U U N N IT T EL U JA T EK N IIK K A LIITE 6 SUOMEN HYÖTYTUULI OY Kakonjärven tuulivoimahanke, Pyhäranta-Laitila Valokuvasovitteet Siemens SWT2,3MW x 21 x HH122,5 FCG SUUNNITTELU JA TEKNIIKKA OY P18059
Perhenimen tuulivoimahanke, Iitti
/../7 Tela..9 Nähtävillä.. - 7..9 SOLARWIND BY JANNENISKA OY Perhenimen tuulivoimahanke, Iitti Liite. Näkymäalueanalyysi ja valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY P9 Liite. Näkymäalueanalyysi
Koiramäen tuulivoimahanke osayleiskaava, kaavaluonnos
S U U N N IT T EL U JA T EK N IIK K A GREENWATT KOIRAMÄKI Oy Ab Koiramäen tuulivoimahanke osayleiskaava, kaavaluonnos Havainnekuvat ja näkymäalueanalyysi P20221 1 (10) Koiramäen tuulivoimahanke osayleiskaava,
HAAPAVEDEN HANKILANNEVAN TUULIVOIMAPUISTO
PUHURI OY HAAPAVEDEN HANKILANNEVAN TUULIVOIMAPUISTO Näkymäalueanalyysi ja havainnekuvat FCG SUUNNITTELU JA TEKNIIKKA OY P24972 Näkymäalueanalyysi ja havainnekuvat 1 (19) Vadbäck Hans Sisällysluettelo 1
Tuulivoiman maisemavaikutukset
Kuvasovite raportista Etelä-Pohjanmaan tuulivoimaselvitys, FCG, E-P:n liitto, YM. http://www.epliitto.fi/upload/files/etelapohjanmaan_tuulivoimaselvitys.pdf Tuulivoiman maisemavaikutukset Tietoa ja havainnollistusta
Mustalamminmäki tuulivoimhankkeen osayleiskaava, kaavaluonnos
S U U N N IT T EL U JA T EK N IIK K A GREENWATT MUSTALAMMINMÄKI OyAb Mustalamminmäki tuulivoimhankkeen osayleiskaava, kaavaluonnos Havainnekuvat ja näkymäaluenanalyysi P25023 1 (11) Mustalamminmäki tuulivoimhankkeen
Hautakankaan tuulivoimahanke, Kinnula
S U U N N IT T EL U JA T EK N IIK K A WINDA INVEST OY Hautakankaan tuulivoimahanke, Kinnula Havainnekuvat ja näkymäalueanalyysi V126 x 9 x HH160 FCG SUUNNITTELU JA TEKNIIKKA OY P20221 FCG SUUNNITTELU JA
Kattiharjun tuulivoimapuisto
S U U N N IT T EL U JA T EK N IIK K A PROKON WIND ENERGY FINLAND OY Kattiharjun tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY P21463 FCG SUUNNITTELU JA TEKNIIKKA
Lestijärven tuulivoimapuisto
S U U N N IT T EL U JA T EK N IIK K A LESTIJÄRVEN TUULIVOIMA OY Lestijärven tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet E126 x 118 x HH170 FCG SUUNNITTELU JA TEKNIIKKA OY 182014 P20818 FCG
Hankilannevan tuulivoimahanke, Haapavesi ja Kärsämäki
S U U N N IT T EL U JA T EK N IIK K A PUHURI OY Hankilannevan tuulivoimahanke, Haapavesi ja Kärsämäki Valokuvasovitteet Päivitys 9.2.2015, kuva 6 lisätty FCG SUUNNITTELU JA TEKNIIKKA OY P21293 FCG SUUNNITTELU
Kattiharjun tuulivoimapuisto
LIITE S U U N N IT T EL U JA T EK N IIK K A PROKON WIND ENERGY FINLAND OY Kattiharjun tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY P214 FCG SUUNNITTELU JA TEKNIIKKA
Hirvinevan tuulivoimahanke
TM VOIMA OY Näkymäalueanalyysi ja valokuvasovitteet V150 x 4 x HH155 FCG SUUNNITTELU JA TEKNIIKKA OY 29.3.2018 V150x 4 x HH155 2 (11) Johanna.harju@fcg.fi 29.3.2018 1 Maisema ja havainnekuvat Havainnekuvat
Niinimäen tuulivoimahanke Näkemäalueanalyysi
5.4.2016 Asiakas Tornator Oyj Raino Kukkonen raino.kukkonen(at)tornator.fi Raportin laatija WSP Finland Oy Tuija Pakkanen tuija.pakkanen(at)wspgroup.fi Ilkka Oikarinen ilkka.oikarinen(at)wspgroup.fi 2/16
Vihisuo tuulivoimahanke, Karstula
S U U N N IT T EL U JA T EK N IIK K A METSÄHALLITUS Vihisuo tuulivoimahanke, Karstula Havainnekuvat ja näkymäaluenanalyysi V6 x 9 x HH60 FCG SUUNNITTELU JA TEKNIIKKA OY P0 FCG SUUNNITTELU JA TEKNIIKKA
Palovaaran ja Ahkiovaaran tuulivoimapuisto, Pello
Palovaaran ja Ahkiovaaran tuulivoimapuisto, Pello Näkymäalueanalyysi ja valokuvasovitteet VE1: 21 voimalaa, napakorkeus 167 metriä, kokonaiskorkeus 230 metriä VE2: 26 voimalaa, napakorkeus 167 metriä,
Suodenniemen Kortekallion tuulivoimahanke
S U U N N IT T EL U JA T EK N IIK K A SASTAMALA Suodenniemen Kortekallion tuulivoimahanke Valokuvasovitteet Nordex N131 x 3 x HH144m FCG SUUNNITTELU JA TEKNIIKKA OY Suodenniemen Kortekallion tuulivoimahanke
IIN PAHAKOSKEN TUULIVOIMAPUISTON
LAGERWEY DEVELOPMENT OY IIN PAHAKOSKEN TUULIVOIMAPUISTON Näkymäalueanalyysit ja havainnekuvat FCG SUUNNITTELU JA TEKNIIKKA OY P26344 Näkymäalueanalyysit ja havainnekuvat 1 (15) Salmeskari Elina Sisällysluettelo
Ilosjoen tuulivoimahanke, Pihtipudas
S U U N N IT T EL U JA T EK N IIK K A ABO Wind Oy Ilosjoen tuulivoimahanke, Pihtipudas Havainnekuvat ja näkymäaluenanalyysi V6 x 8 x HH7 FCG SUUNNITTELU JA TEKNIIKKA OY P0 FCG SUUNNITTELU JA TEKNIIKKA
Rekolanvuoren tuulivoimahanke, Sysmä
S U U N N IT T EL U JA T EK N IIK K A OX2 OY Rekolanvuoren tuulivoimahanke, Sysmä Nordex N131 x 6 x HH150m FCG SUUNNITTELU JA TEKNIIKKA OY 3.3.2015 P21610 1 (11) 3.3.2015 Rekolanvuoren tuulivoimahanke,
BILAGA 3 LIITE 3. Fotomontage och synlighetsanalys Valokuvasovitteet ja näkymäanalyysi
BILAGA 3 LIITE 3 Fotomontage och synlighetsanalys Valokuvasovitteet ja näkymäanalyysi SUUNNITTELU JA TEKNIIKKA VINDIN OY AB Kalaxin tuulivoimahanke, Närpiö Valokuvasovitteet Vestas V126 x 22 x hh137m FCG
BILAGA 9. Fotomontage
BILAGA 9 Fotomontage S U U N N IT T EL U JA T EK N IIK K A VindIn AB OY Pörtom tuulivoimahanke, Närpiö Havainnekuvat FCG SUUNNITTELU JA TEKNIIKKA OY P20388 FCG SUUNNITTELU JA TEKNIIKKA OY Havainnekuvat
LIITE 1
LIITE 1 LIITE 1 LIITE 1 LIITE 1 LIITE 1 LIITE 1 LIITE 1 LIITE 2 LIITE 2 PROKON WIND ENERGY FINLAND OY Lumivaaran tuulivoimahanke, Hyrynsalmi Valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY 9.10.2014
LIITE 4 Alustavan näkymäalueanalyysin tulokset ja havainnekuvat
LIITE 4 Alustavan näkymäalueanalyysin tulokset ja havainnekuvat LIITE 4 (25 s.) SUUNNITTELU JA TEKNIIKKA Halsuan tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet VE1: 85 x SWT 3.3-130 x HH135 VE2:
Sikamäki tuulivoimahanke, Viitasaari
S U U N N IT T EL U JA T EK N IIK K A MEGATUULI OY Sikamäki tuulivoimahanke, Viitasaari Havainnekuvat ja näkymäaluenanalyysi N131 x 8 x HH144 FCG SUUNNITTELU JA TEKNIIKKA OY P20221 FCG SUUNNITTELU JA TEKNIIKKA
Kuusiselän tuulivoimahanke, Rovaniemi
S U U N N IT T EL U JA T EK N IIK K A TUULIALFA OY Kuusiselän tuulivoimahanke, Rovaniemi Näkymäanalyysi ja valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY P26900 FCG SUUNNITTELU JA TEKNIIKKA OY Kuusiselän
Korvennevan tuulivoimapuisto
S U U N N IT T EL U JA T EK N IIK K A OTSOTUULI OY Korvennevan tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY 27.3.2015 FCG SUUNNITTELU JA TEKNIIKKA OY Korvennevan
Naulakankaan tuulivoimapuisto
S U U N N IT T EL U JA T EK N IIK K A TUULIWATTI OY Naulakankaan tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet 6 x V136 x HH182 FCG SUUNNITTELU JA TEKNIIKKA OY 19.4.2016 P26596 6 x V136 x HH182
Hirvinevan tuulivoimahanke
S U U N N IT T EL U JA T EK N IIK K A TM VOIMA OY FCG SUUNNITTELU JA TEKNIIKKA OY 6305 (8) PaulinaKaivo-oja@fcgfi 6305 Maisema ja havainnekuvat Havainnekuvat on laadittu alueesta laadittua maastomallinnusta
Suolakankaan tuulivoimahanke
S U U N N IT T EL U JA T EK N IIK K A MEGATUULI OY Näkymäalueanalyysi ja valokuvasovitteet P27134 1 (15) 1 Maisema ja havainnekuvat on laadittu alueesta laadittua maastomallinnusta hyödyntäen WindPROohjelmalla.
Sikamäen ja Oinaskylän tuulivoimahankkeiden yhteisvaikutus
S U U N N IT T EL U JA T EK N IIK K A MEGATUULI OY Sikamäen ja Oinaskylän tuulivoimahankkeiden yhteisvaikutus Havainnekuvat ja näkymäaluenanalyysi N x (8+) x HH FCG SUUNNITTELU JA TEKNIIKKA OY FCG SUUNNITTELU
Ilosjoen ja Ulppaamäen tuulivoimahankkeet, Pihtipudas & Viitasaari
S U U N N IT T EL U JA T EK N IIK K A Ilosjoen ja Ulppaamäen tuulivoimahankkeet, Pihtipudas & Viitasaari Maisemalliset yhteisvaikutukset Ilosjoki V1 x 8 x HH17 ja Ulppaanmäki N11 x x HH144 FCG SUUNNITTELU
Lakikangas I tuulivoimapuisto, Karijoki
CPC LAKIAKANGAS I OY Lakikangas I tuulivoimapuisto, Karijoki Näkymäalueanalyysi V6 x x HH37/HH47.3.6 P7 Näkymäalueanalyysi V6 x x HH37/HH47 7) Vadbäck Hans.3.6 Sisällysluettelo Lähtötiedot... Näkemäalueanalyysi...
YLIVIESKAN URAKKANEVAN TUULIVOIMAPUISTO
INFINERGIES FINLAND OY YLIVIESKAN URAKKANEVAN TUULIVOIMAPUISTO Havainnekuvat ja näkymäalueanalyysi FCG SUUNNITTELU JA TEKNIIKKA OY P23597 YMPÄRISTÖVAIKUTUST EN ARVIOINTISELOSTUS Liite 7. Havainnekuvat
Välkeselvitys. Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä
Page 1 of 10 Parhalahti_Valkeselvitys_JR15 1211- Etha Wind Oy Frilundintie 2 65170 Vaasa Finland TUULIVOIMAPUISTO Parhalahti Välkeselvitys Versio Päivä Tekijät Hyväksytty Tiivistelmä Rev01 7.12.2015 YKo
Välkeselvitys. Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä
Page 1 of 9 Portin_tuulipuisto_Valkeselvit ys- Etha Wind Oy Frilundintie 2 65170 Vaasa Finland TUULIVOIMAPUISTO Portti Välkeselvitys Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä Rev01 28.09.2015 YKo
Delgeneralplan för Pörtom vindkraftpark Pörtomin tuulivoimapuiston osayleiskaava
S U U N N IT T EL U JA T EK N IIK K A NÄRPES STAD Delgeneralplan för Pörtom vindkraftpark Pörtomin tuulivoimapuiston osayleiskaava Planförslag / Kaavaehdotus Bilaga 3 / Liite 3 Fotomontage och synlighetsanalys
Puutikankankaan tuulivoimapuisto
LIITE 7 S U U N N IT T EL U JA T EK N IIK K A TM VOIMA OY Puutikankankaan tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet V126 x 9 x HH137 FCG SUUNNITTELU JA TEKNIIKKA OY 26.1.2015 V126 x 9 x
Välkeselvitys. Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä. Rev01 03.02.2015 CGr TBo Ketunperän tuulivoimapuiston välkeselvitys.
Page 1 of 11 Ketunperä-Välkeselvitys- CG150203-1- Etha Wind Oy Frilundintie 2 65170 Vaasa Finland TUULIPUISTO Ketunperä Välkeselvitys Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä Rev01 03.02.2015 CGr
Simon Seipimäen ja Tikkalan tuulivoimapuisto
SUUNNITTELU JA TEKNIIKKA RAJAKIIRI OY Simon Seipimäen ja Tikkalan tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet VE1: 22 x V126 x HH137 VE2: 39 x V126 x HH137 VE3: 36 x V126 x HH137 Yhteismallinnukset
Parhalahden tuulivoimapuisto
S U U N N IT T EL U JA T EK N IIK K A PUHURI OY Parhalahden tuulivoimapuisto Näkemäalueanalyysi ja valokuvasovitteet FCG SUUNNITTELU JA TEKNIIKKA OY P24972 FCG SUUNNITTELU JA TEKNIIKKA OY Näkymäalueanalyysi
Simon Seipimäen ja Tikkalan tuulivoimapuisto
S U U N N IT T EL U JA T EK N IIK K A RAJAKIIRI OY Simon Seipimäen ja Tikkalan tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet 29 x RD160 x HH170 Yhteismallinnukset Seipimäki, Tikkala ja Leipiö
Simon Seipimäen ja Tikkalan tuulivoimapuisto
SUUNNITTELU JA TEKNIIKKA RAJAKIIRI OY Simon Seipimäen ja Tikkalan tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet VE: x V x HH VE: x V x HH VE: x V x HH Yhteismallinnukset Seipimäki, Tikkala ja
Välkeselvitys. Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä. Rev01 02.12.2014 CGr TBo Hankilannevan tuulivoimapuiston välkeselvitys.
Page 1 of 11 Hankilanneva_Valkeselvitys- CGYK150219- Etha Wind Oy Frilundintie 2 65170 Vaasa Finland TUULIVOIMAPUISTO HANKILANNEVA Välkeselvitys Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä Rev01 02.12.2014
Niinimäen tuulivoimahanke Näkemäalueanalyysi
5.4.2016 Asiakas Tornator Oyj Raino Kukkonen raino.kukkonen(at)tornator.fi Raportin laatija WSP Finland Oy Tuija Pakkanen tuija.pakkanen(at)wspgroup.fi Ilkka Oikarinen ilkka.oikarinen(at)wspgroup.fi 2/27
TUULIVOIMAPUISTO Ketunperä
Page 1 of 7 Ketunperä_Valkeselvitys_YKJR 150531- Etha Wind Oy Frilundintie 2 65170 Vaasa Finland TUULIVOIMAPUISTO Ketunperä Välkeselvitys Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä Rev01 31.5.2015
LIITE 11. Leipiön tuulivoimapuiston osayleiskaava Halmekankaan tuulivoimapuiston osayleiskaava Onkalon tuulivoimapuiston osayleiskaava.
S U U N N IT T EL U JA T EK N IIK K A LIITE 11 SIMON KUNTA Havainnekuvat FCG SUUNNITTELU JA TEKNIIKKA OY 14.5.2014 P19456 1 (17) 1 Johdanto Havainnekuvat on laadittu WindPRO-ohjelmiston PHOTOMONTAGE modulilla.
Naulakankaan tuulivoimapuisto
S U U N N IT T EL U JA T EK N IIK K A TUULIWATTI OY Naulakankaan tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet V136 x 6 x HH182 FCG SUUNNITTELU JA TEKNIIKKA OY 27.6.2016 P26596 V136 x 6 x HH182
Hevosselän tuulivoimahanke, Tervola
SUUNNITTELU JA TEKNIIKKA TUULIWATTI OY Hevosselän tuulivoimahanke, Tervola Valokuvasovitteet Vestas V136 x 6 x HH182m FCG SUUNNITTELU JA TEKNIIKKA OY P24253 FCG SUUNNITTELU JA TEKNIIKKA OY Valokuvasovitteet
Kuva 1. Tuulivoimaloiden näkyvyyteen vaikuttaa havainnoijan sijainti suhteessa rakennuksiin tai muihin näkymäesteisiin.
FCG Finnish Consulting Group Oy Näkyvyys 1 (5) Näkyvyys ja näkymäalueanalyysi 1 Johdanto Hankkeen yhteydessä on laadittu näkymäalueanalyysi, joka antaa yleiskuvan siitä, mille asutusalueille tai loma-asuntoalueille
KALAJOEN TUULIVOIMAPUISTOJEN YHTEISVAIKUTUSTEN ARVIOINTI
FCG Finnish Consulting Group Oy LIITE 1 Fortum Power and Heat Oy, TuuliWatti Oy, wpd Finland Oy KALAJOEN TUULIVOIMAPUISTOJEN YHTEISVAIKUTUSTEN ARVIOINTI Havainnekuvat ja analyysikartat 4.1.2012 Kuva 1.
AHLAISTEN LAMMIN TUULIVOI- MAOSAYLEISKAAVA, PORI MAISEMAN YHTEISVAIKUTUSTEN ARVIOINNIN TÄYDENNYS
Vastaanottaja Satawind Oy A. Ahlström Kiinteistöt Oy Asiakirjatyyppi Raportti Päivämäärä 21.3.2016 Viite 1510006584 AHLAISTEN LAMMIN TUULIVOI- MAOSAYLEISKAAVA, PORI MAISEMAN YHTEISVAIKUTUSTEN ARVIOINNIN
Palkisvaara-Kannusvaara tuulivoimapuiston näkymäalueanalyysi WSP Finland Oy
Palkisvaara-Kannusvaara tuulivoimapuiston näkymäalueanalyysi 1482013 WSP Finland Oy Näkymäalueanalyysi Näkemäalueanalyysilla saadaan yleiskuva siitä, mihin tuulivoimalat käytettyjen lähtötietojen perusteella
Portin tuulivoimapuisto
S U U N N IT T EL U JA T EK N IIK K A PUHURI OY Portin tuulivoimapuisto FCG SUUNNITTELU JA TEKNIIKKA OY 24112015 2 9) PaulinaKaivo-oja@fcgfi 24112015 Portin tuulivoimapuisto 1 Maisema ja havainnekuvat
Louen tuulivoimapuisto
S U U N N IT T EL U JA T EK N IIK K A TUULIWATTI OY Louen tuulivoimapuisto FCG SUUNNITTELU JA TEKNIIKKA OY 2 (11) Paulina.Kaivo-oja@fcg.fi Louen tuulivoimapuisto 1 Maisema ja havainnekuvat Havainnekuvat
TUULIVOIMAPUISTO PONSIVUORI
KUVASOVITTEET TUULIVOIMAPUISTO PONSIVUORI Etha Wind Oy Phone +358 44 3809 237 VAT REG FI 17900187 Kirkkopuistikko 4, 65100 Vaasa Fax +358 50 7800 0744 FINLAND www.ethawind.com Page 2 of 10 Sisällysluettelo
Tuulivoimaloiden ympäristövaikutukset
25.10.2012 1 (6) Tilaaja Suomen Tuulivoima Oy y-tunnus 24098903 Tuulivoimaloiden ympäristövaikutukset Savonrannan Syvälahden tuulivoimalat 25.10.2012 2 (6) Turbiinien varjovaikutus Turbiinin pyörivä roottori
Tuulivoima-alueiden havainnollistamisprojekti
Tuulivoima-alueiden havainnollistamisprojekti Projektisuunnittelija Eeva Paitula eeva.paitula@satakunta.fi 28.11.2012, Alueiden käyttö 1 Ympäristöministeriön rahoittama pilottiprojekti Osa Satakunnan vaihemaakuntakaavaa
Välkeselvitys. Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä
Page 1 of 9 Hankilanneva_Valkeselvitys- YKJR150601- Etha Wind Oy Frilundintie 2 65170 Vaasa Finland TUULIVOIMAPUISTO HANKILANNEVA Välkeselvitys Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä Rev01 02.06.2015
Ulppaanmäki tuulivoimhankkeen osayleiskaava, kaavaluonnos
S U U N N IT T EL U JA T EK N IIK K A GREENWATT ULPPAANMÄKI OyAb Ulppaanmäki tuulivoimhankkeen osayleiskaava, kaavaluonnos Havainnekuvat ja näkymäaluenanalyysi FCG SUUNNITTELU JA TEKNIIKKA OY P20221 FCG
Pyhäjoen kunta ja Raahen kaupunki Maanahkiaisen merituulivoimapuiston osayleiskaava
82127096 Pyhäjoen kunta ja Raahen kaupunki Maanahkiaisen merituulivoimapuiston osayleiskaava Kaavaehdotus 20.11.2012 Tuulivoimalamuodostelmien esteettiset ominaisuudet Tuulivoimaloiden keskittäminen usean
Simon tuulivoimapuistot Liite 6 Ympäristövaikutusten arviointiselostus Laaditut havainnekuvat
Havainnekuvien ottopaikat. Havainnekuvissa on käytetty uusien voimaloiden napakorkeutena 140 metriä ja kokonaiskorkeutena 204 metriä. Kuvauspaikka 1 Putaankankaan voimalat kuvattuna nykytilanteessa Siirtolanaukiolta
BILAGA 3 LIITE 3. Fotomontage och synlighetsanalys Valokuvasovitteet ja näkymäanalyysi
BILAGA 3 LIITE 3 Fotomontage och synlighetsanalys Valokuvasovitteet ja näkymäanalyysi SUUNNITTELU JA TEKNIIKKA VINDIN AB/OY Molpe-Petalax tuulivoimapuisto Näkymäalueanalyysi ja valokuvasovitteet FCG SUUNNITTELU
Haapalamminkankaan tuulivoimahanke, Saarijärvi
S U U N N IT T EL U JA T EK N IIK K A MEGATUULI OY Haapalamminkankaan tuulivoimahanke, Saarijärvi Havainnekuvat ja näkymäalueanalyysi V6 x 6 x HH37 FCG SUUNNITTELU JA TEKNIIKKA OY P0 FCG SUUNNITTELU JA
Varsinais-Suomen tuulivoimaselvitys Teknistaloudellinen esiselvitys ja maisemavaikutusten arviointi Varsinais-Suomen liitto 2007
14.3.2007 Varsinais-Suomen tuulivoimaselvitys Teknistaloudellinen esiselvitys ja maisemavaikutusten arviointi Varsinais-Suomen liitto 2007 Copyright Pöyry Environment Oy Kaikki oikeudet pidätetään. Tätä
Suolakankaan tuulivoimahanke, Kauhajoki
TUULIVOIMAPUISTO VÖYRINKANGAS OY / MEGATUULI OY Suolakankaan tuulivoimahanke, Kauhajoki FCG SUUNNITTELU JA TEKNIIKKA OY P30660 Vadbäck Hans Sisällysluettelo 1 Varjostusmallinnuksen tavoitteet... 1 1.1
Kymenlaakson Liitto. Tuulivoimaselvitys 2010
Kymenlaakson Liitto Tuulivoimaselvitys 2010 Tuulivoimaselvitys 2010 Tavoitteena löytää riittävän laajoja, tuulisuudeltaan ja maankäytöltään tuulivoimatuotantoon parhaiten soveltuvia alueita 2005 laadittu
Liite A: Valokuvasovitteet
Liite A: Valokuvasovitteet Kuvasovite on koostettu valokuva, johon suunniteltujen tuulivoimaloiden kuvat on sijoitettu tietokoneohjelman avulla hyödyntämällä tiettyjä koordinaatteja ja korkeusarvoja. Kyseessä
Välkeselvitys. Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä
Page 1 of 8 Portin_tuulipuisto_Valkeselvit ys_jr161209- Etha Wind Oy Frilundintie 2 65170 Vaasa Finland TUULIVOIMAPUISTO Portti Välkeselvitys Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä 01 22.12.2016
Välkeselvitys. Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä JRd CGr Hankilannevan tuulivoimapuiston välkeselvitys.
Page 1 of 9 Hankilanneva_Valkeselvitys_J R170206-1CG Etha Wind Oy Frilundintie 2 65170 Vaasa Finland TUULIVOIMAPUISTO HANKILANNEVA Välkeselvitys Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä 01 8.2.2017
Grä sbö len tuulivöimähänke: Kuväsövitteet
Grä sbö len tuulivöimähänke: Kuväsövitteet 1. Yleistä: Kaikissa kuvasovitteissa on käytetty tuulivoimalatyyppiä Enercon E101 3MW. Napakorkeus: 135,4 m Lavan pituus: 50,5 m Roottorin halkaisija: 101 m Menetelmä:
Merja Paakkari, Hafmex Wind Oy Erkki Haapanen, Tuulitaito 10/2011
Merja Paakkari, Hafmex Wind Oy Erkki Haapanen, Tuulitaito 10/2011 Jämsäniemi Alueen pituus ~ 10 km Voidaan jakaa kolmeen osaan Alueen täyttää pienet metsä ja peltotilkut, joidenvälissä pieniä järviä ja
Tuulivoima. Energiaomavaraisuusiltapäivä 20.9.2014. Katja Hynynen
Tuulivoima Energiaomavaraisuusiltapäivä 20.9.2014 Katja Hynynen Mitä on tuulivoima? Tuulen liike-energia muutetaan toiseen muotoon, esim. sähköksi. Kuva: http://commons.wikimedia.org/wiki/file: Windmill_in_Retz.jpg
5.11.2010 Projektisuunnittelija Aki Hassinen 1
5.11.2010 Projektisuunnittelija Aki Hassinen 1 Mannertuulihanke Satakuntaliitto Perustiedot: Hanke keskittyy Satakunnan manneralueelle, tavoitteena selvittää tuulivoimalle parhaiten soveltuvat alueet.
Kuva 6 Sovitekuva Punkalaitumelta hankealueen suuntaan. Etäisyys lähimpiin voimaloihin on noin 16 km.
Kuva 6 Sovitekuva Punkalaitumelta hankealueen suuntaan. Etäisyys lähimpiin voimaloihin on noin 16 km. Kuva 7 Teknisesti lähennetty kuva edellisestä sovitekuvasta (kuva 6). Kuva 8 Rautalankamalli sovitekuvasta
Valokuvat kuvasovitteita varten on otettu maastokäynneillä gsp-paikantimella varustetulla digikameralla, pääosin 18 mm ja 50 mm polttovälillä.
wpd Finland Oy Keilaranta 13 02150 Espoo www.wpd.fi Y-tunnus: 2087967-3 10.12.2018 Nuolivaaran tuulipuiston valokuvasovitteet alokuvat kuvasovitteita varten on otettu maastokäynneillä gsp-paikantimella
Grä sbö len tuulivöimähänke: Kuväsövitteet
Grä sbö len tuulivöimähänke: Kuväsövitteet 1. Yleistä: Kaikissa kuvasovitteissa on käytetty tuulivoimalatyyppiä Nordex N117 2.4 MW. Napakorkeus: 141 m Lavan pituus: 58,5 m Roottorin halkaisija: 117 m Menetelmä:
Tuulivoima ja maisema
Tuulivoima ja maisema Tuulivoima vasta tai myötätuulessa Marie Nyman Kemiönsaari 19.3.2013 Tuulivoimaloiden maisemavaikutukset Tuulivoimarakentamisen laajimmalle ulottuvat vaikutukset kohdistuvat yleensä
Välkeselvitys. Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä
Page 1 of 9 Kaukasenneva_Valkeselvitys- JR151207- Etha Wind Oy Frilundintie 2 65170 Vaasa Finland TUULIVOIMAPUISTO Kaukasenneva Välkeselvitys Versio Päivämäärä Tekijät Hyväksytty Tiivistelmä Rev01 7.12.2015
Pohjois-Karjalan potentiaaliset tuulivoima-alueet näkyvyysanalyysit alueista
Pohjois-Karjalan potentiaaliset tuulivoima-alueet näkyvyysanalyysit alueista Jouko Tuovinen Toukokuu 2013 Johdanto Tuulivoimaloiden rakentamisella on suuri vaikutus maisemaan. Teollisen mittakaavan tuulivoimaloita
Erkki Haapanen Tuulitaito
SISÄ-SUOMEN POTENTIAALISET TUULIVOIMA-ALUEET Varkaus Erkki Haapanen Laskettu 1 MW voimalalle tuotot, kun voimalat on sijoitettu 21 km pitkälle linjalle, joka alkaa avomereltä ja päättyy 10 km rannasta
Långmossa. Kuvasovitteet. Versio Päivämäärä Tehty Hyväksytty Tiivistelmä JRd SAd Långmossan kuvasovitteet, kaavaluonnos kesäkuu 2017.
Sivu 1 / 16 Langmossa_Kuvasovitteet_J R170607-3SA Etha Wind Oy Frilundintie 2 65170 Vaasa Finland Långmossa Kuvasovitteet Versio Päivämäärä Tehty Hyväksytty Tiivistelmä 01 2017-06-08 JRd SAd Långmossan
Satakuntaliitto Mannertuulialueet Satakunnassa Projektisuunnittelija Aki Hassinen. 6.4.2011 Projektisuunnittelija Aki Hassinen 1
Mannertuulialueet Satakunnassa Projektisuunnittelija Aki Hassinen 6.4.2011 Projektisuunnittelija Aki Hassinen 1 Hanke-esittely Perustiedot: Hanke keskittyy Satakunnan manneralueelle, tavoitteena selvittää
Paikkatietomenetelmien hyödyntäminen tuulivoimaselvityksissä. Aleksis Klap
Paikkatietomenetelmien hyödyntäminen tuulivoimaselvityksissä Aleksis Klap 1. Varsinais-Suomen tuulivoimaselvitys 2010-2011 2. Tuulivoimavaihemaakuntakaava 3. Valtakunnallinen maakuntaliittojen tuulivoimaselvitysten
Tuulivoimahankkeiden vaikutusten arviointi. ja muita kokemuksia vaikutusten arvioinnista kuntakaavoituksessa
Tuulivoimahankkeiden vaikutusten arviointi ja muita kokemuksia vaikutusten arvioinnista kuntakaavoituksessa Kaavojen vaikutusten arviointi miniseminaari 3.11.2016 Maisema-arkkitehti Marketta Nummijärvi
Långmossa. Kuvasovitteet. Versio Päivämäärä Tehty Hyväksytty Tiivistelmä CGr SAd Långmossan kuvasovitteet, kaavaehdotus elokuu 2017.
Sivu 1 / 17 Langmossa_Kuvasovitteet_ CK170814-3JR Etha Wind Oy Frilundintie 2 65170 Vaasa Finland Långmossa Kuvasovitteet Versio Päivämäärä Tehty Hyväksytty Tiivistelmä 01 2017-08-11 CGr SAd Långmossan
