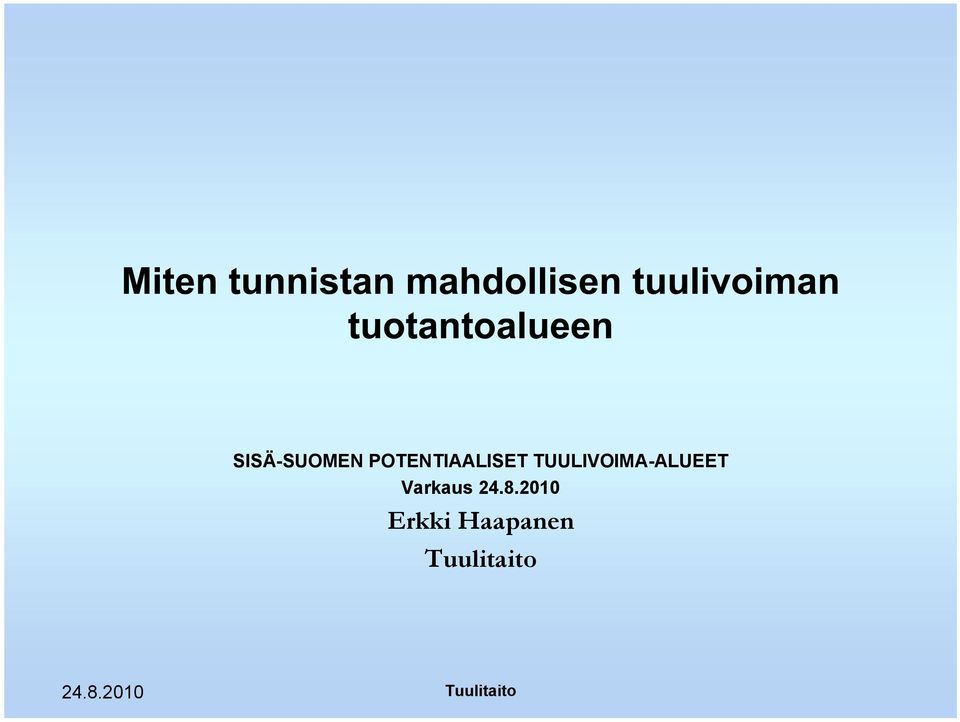

1 SISÄ-SUOMEN POTENTIAALISET TUULIVOIMA-ALUEET Varkaus Erkki Haapanen

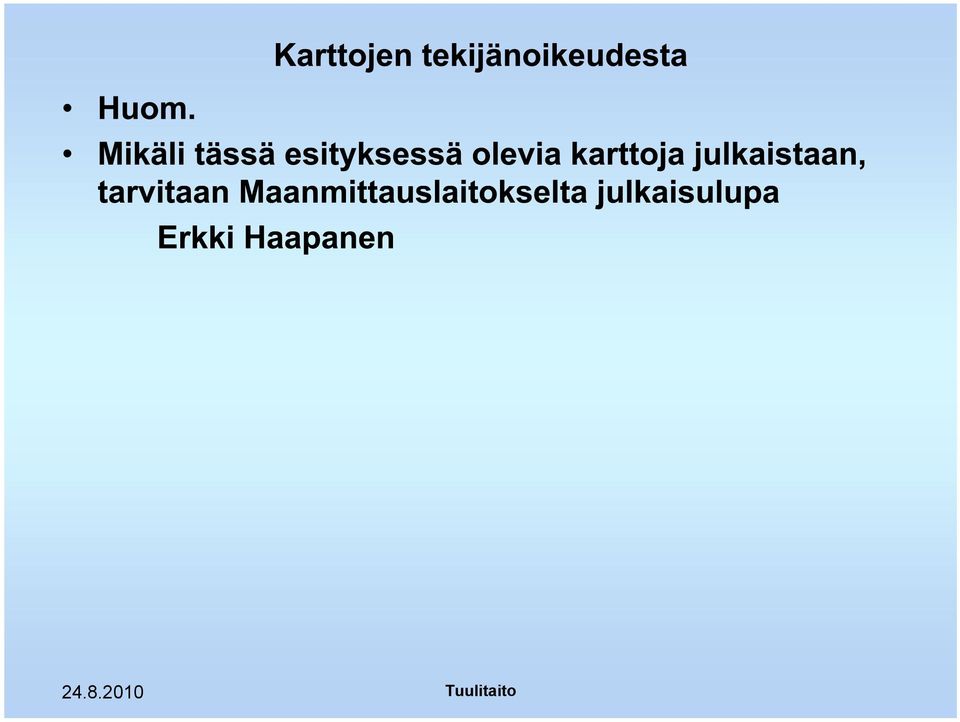

2

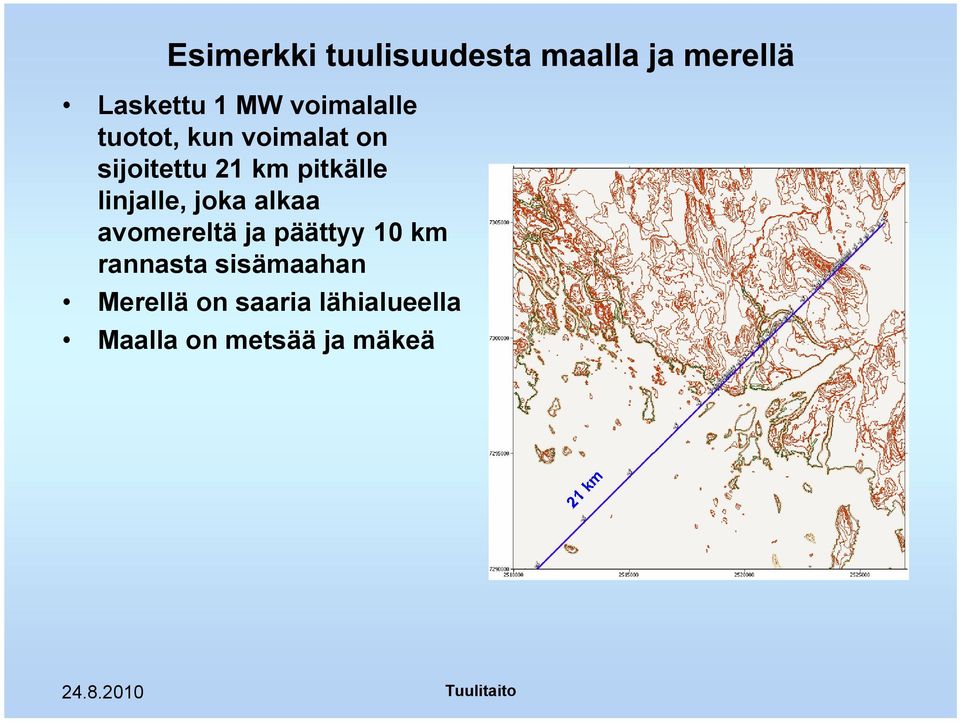

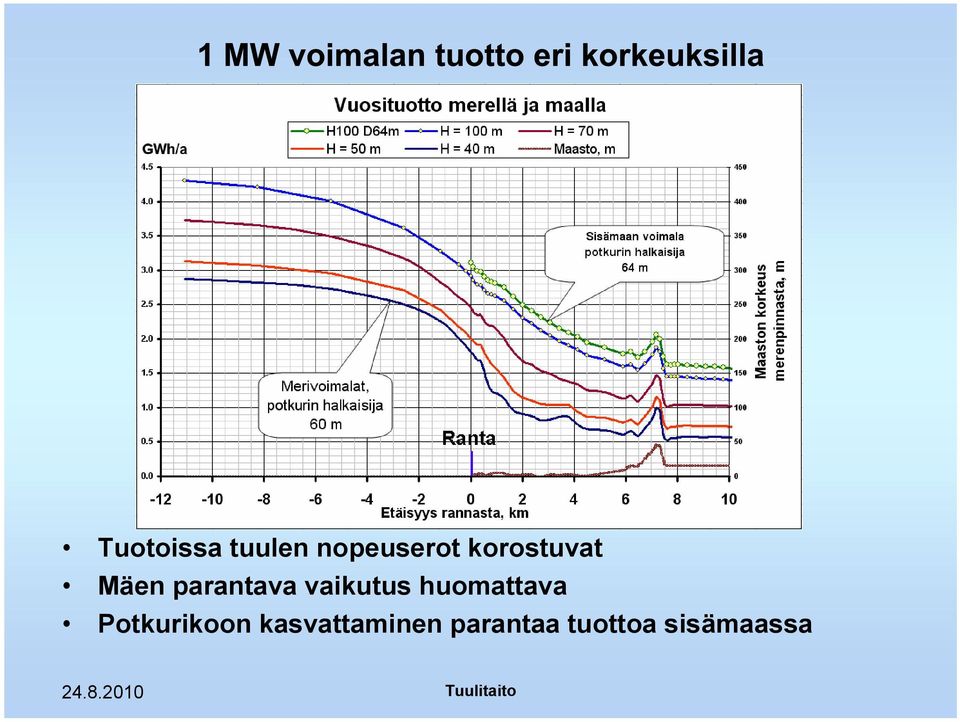

3 Laskettu 1 MW voimalalle tuotot, kun voimalat on sijoitettu 21 km pitkälle linjalle, joka alkaa avomereltä ja päättyy 10 km rannasta sisämaahan Merellä on saaria lähialueella Maalla on metsää ja mäkeä

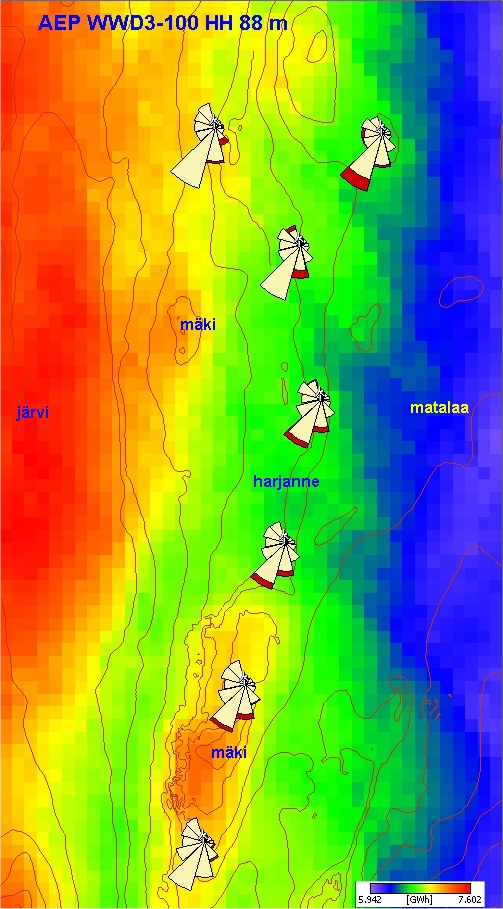

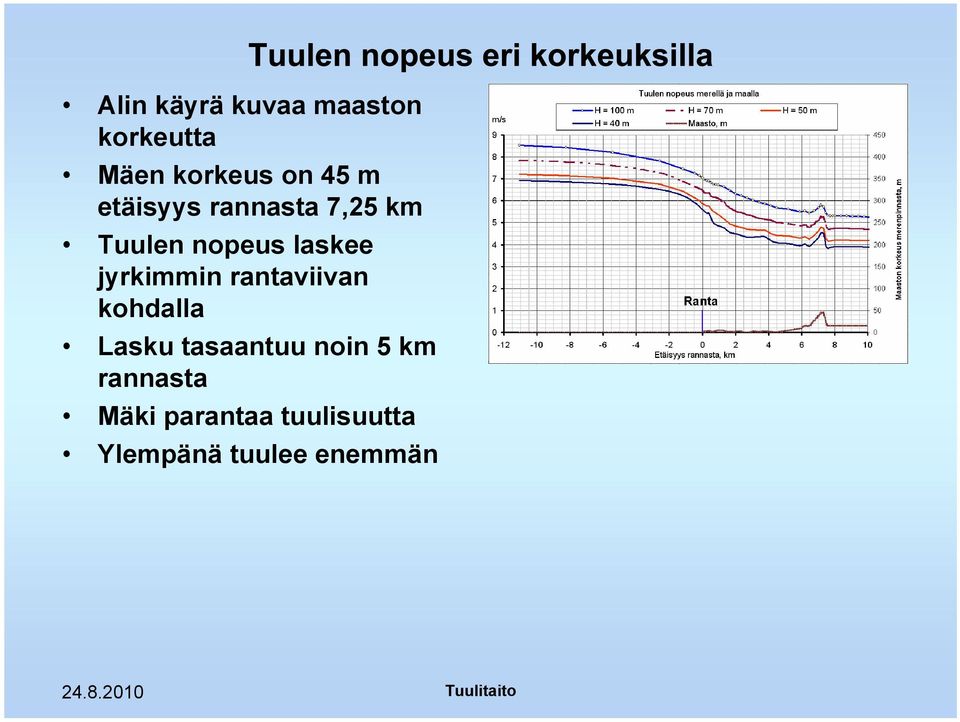

4 Alin käyrä kuvaa maaston korkeutta Mäen korkeus on 45 m etäisyys rannasta 7,25 km Tuulen nopeus laskee jyrkimmin rantaviivan kohdalla Lasku tasaantuu noin 5 km rannasta Mäki parantaa tuulisuutta Ylempänä tuulee enemmän
5 Tuotoissa tuulen nopeuserot korostuvat Mäen parantava vaikutus huomattava Potkurikoon kasvattaminen parantaa tuottoa sisämaassa

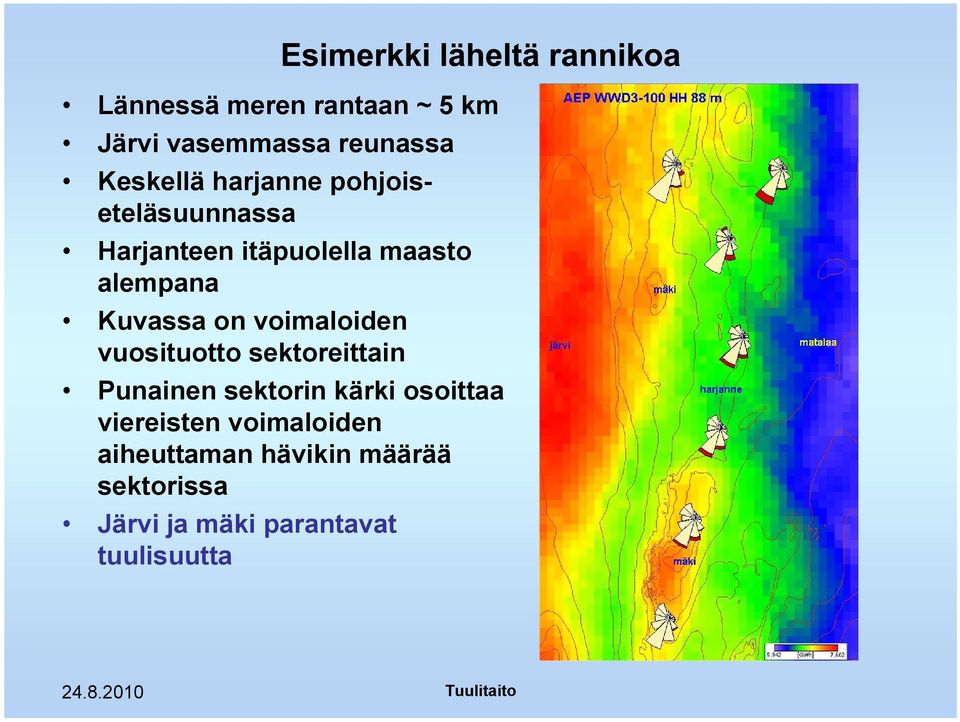

6 Lännessä meren rantaan ~ 5 km Järvi vasemmassa reunassa Keskellä harjanne pohjoiseteläsuunnassa Harjanteen itäpuolella maasto alempana Kuvassa on voimaloiden vuosituotto sektoreittain Punainen sektorin kärki osoittaa viereisten voimaloiden aiheuttaman hävikin määrää sektorissa Järvi ja mäki parantavat tuulisuutta
7

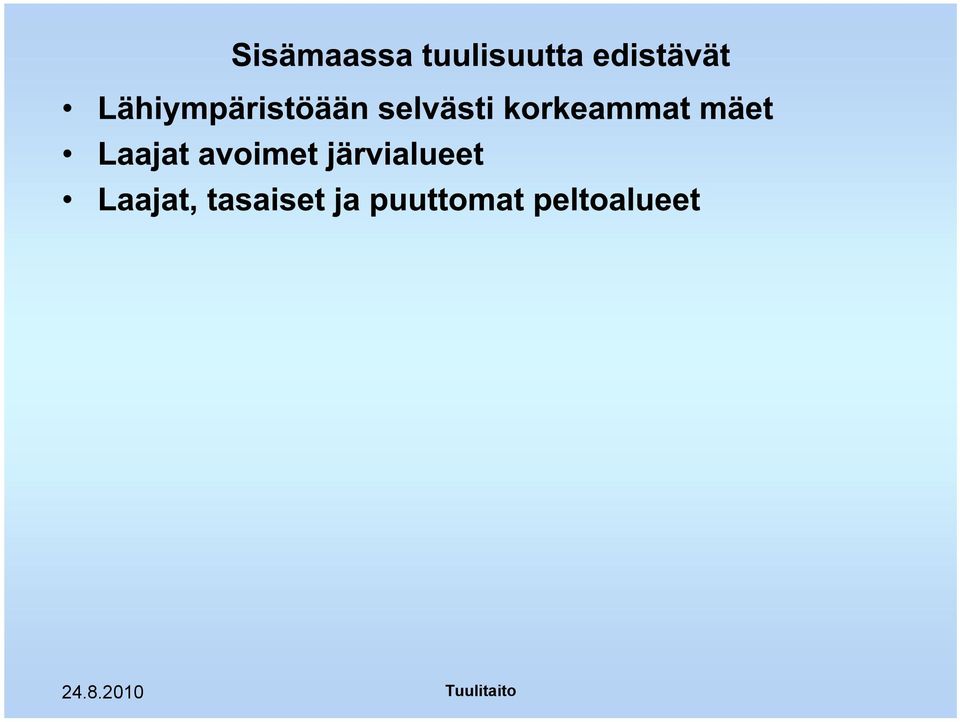

8
9

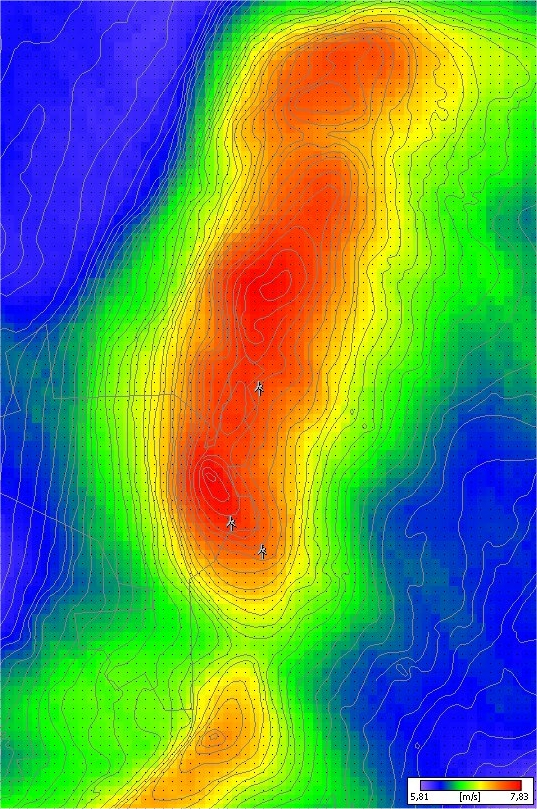

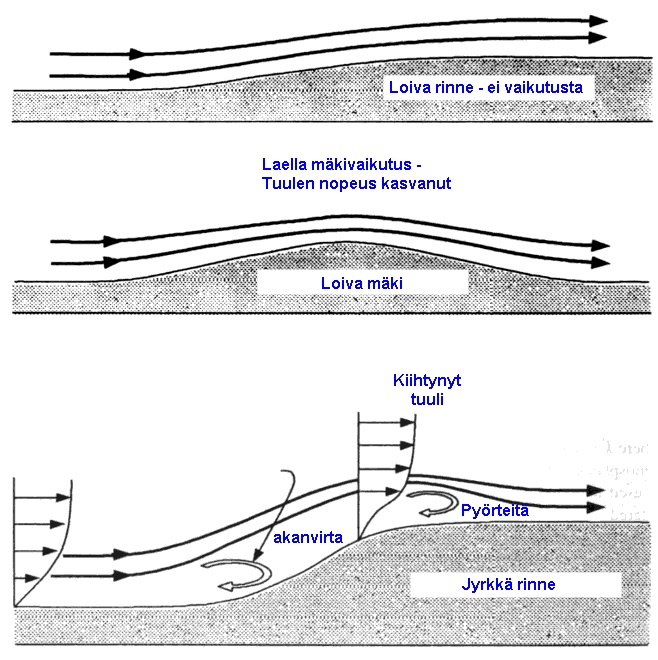

10 Mäki kiihdyttää tuulta sekä yläpuolella että sivuilla Rinne ja jyrkänne Virtaus irtoaa, kun rinne jyrkkenee Häiriintyneen virtauksen yläpuolella mäkivaikutus eli virtaus on kiihtynyt Häiriintyneen virtauksen alapuolella pyörteitä

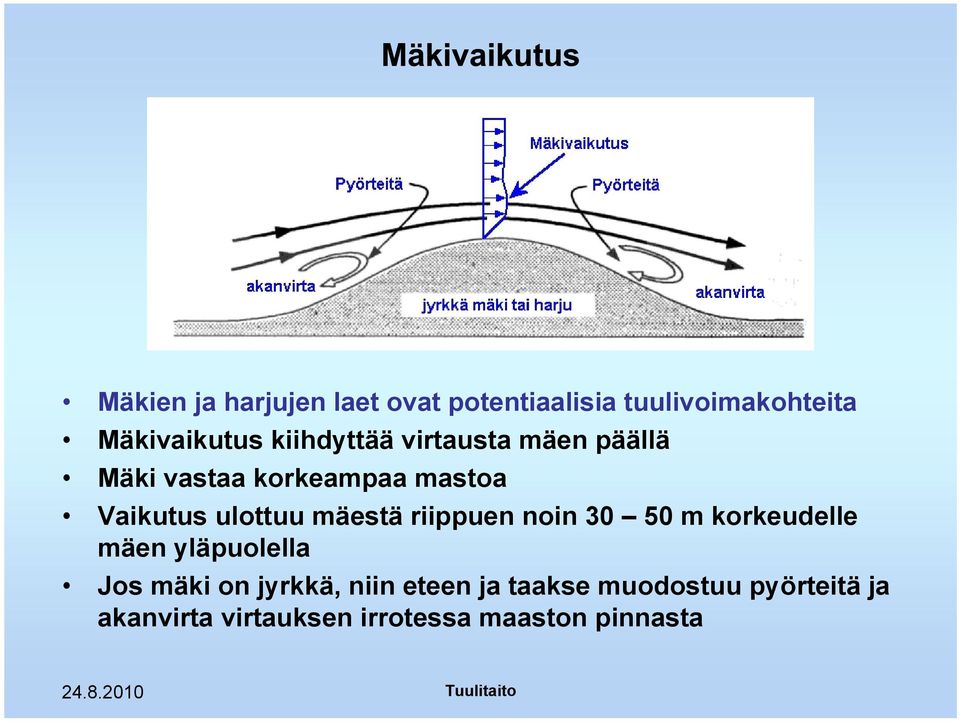

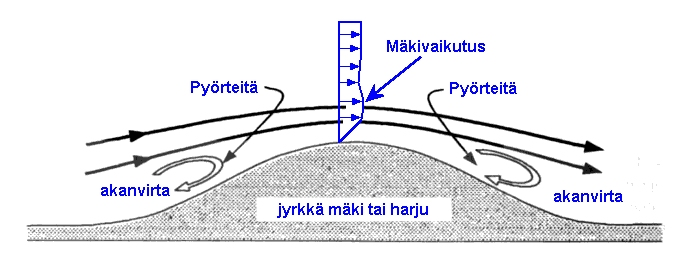

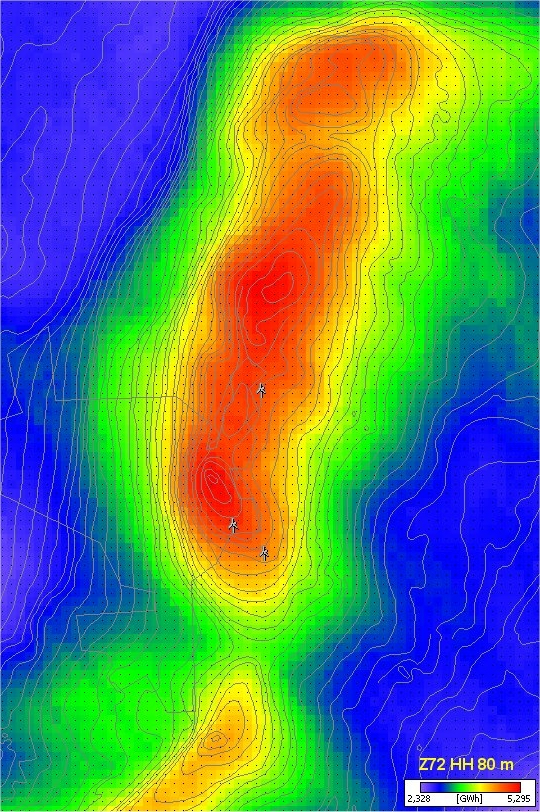

11 Mäkien ja harjujen laet ovat potentiaalisia tuulivoimakohteita Mäkivaikutus kiihdyttää virtausta mäen päällä Mäki vastaa korkeampaa mastoa Vaikutus ulottuu mäestä riippuen noin m korkeudelle mäen yläpuolella Jos mäki on jyrkkä, niin eteen ja taakse muodostuu pyörteitä ja akanvirta virtauksen irrotessa maaston pinnasta

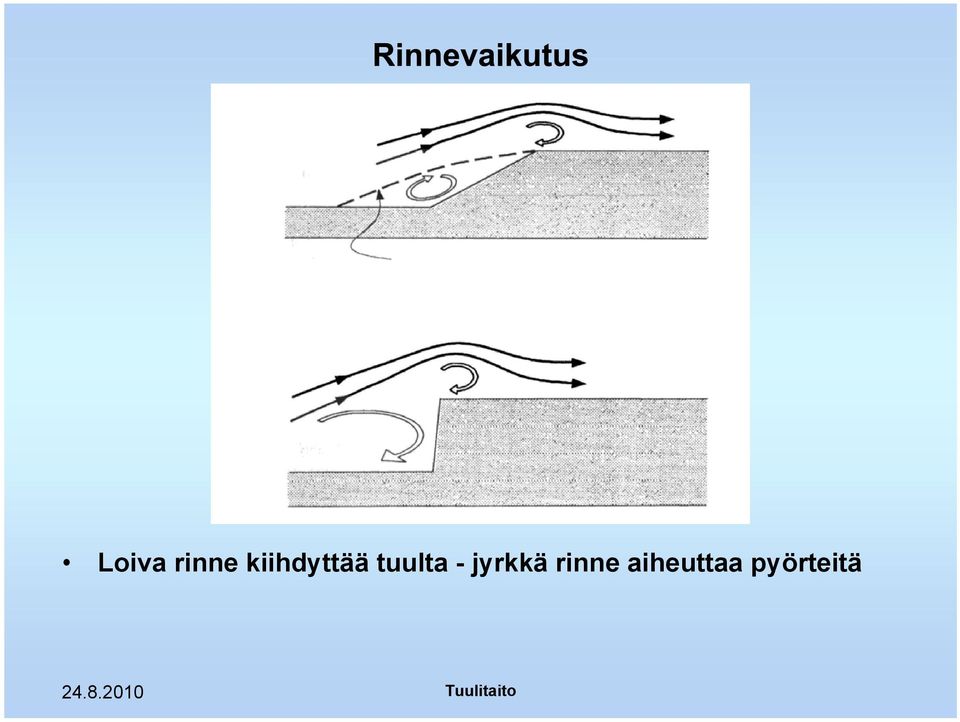

12 Loiva rinne kiihdyttää tuulta - jyrkkä rinne aiheuttaa pyörteitä

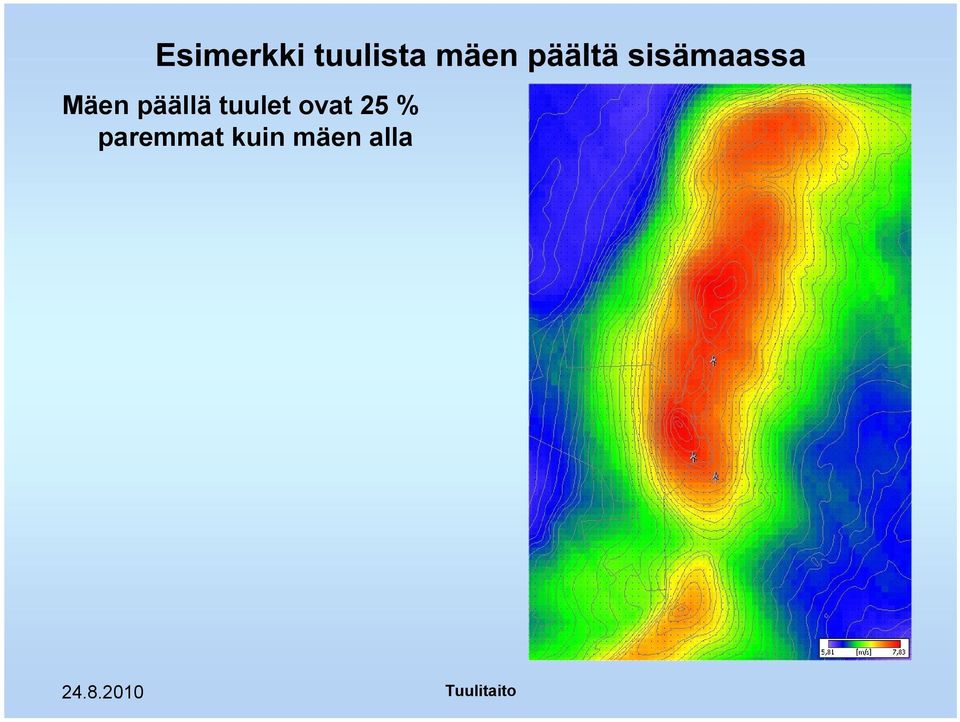

13 Mäen päällä tuulet ovat 25 % paremmat kuin mäen alla

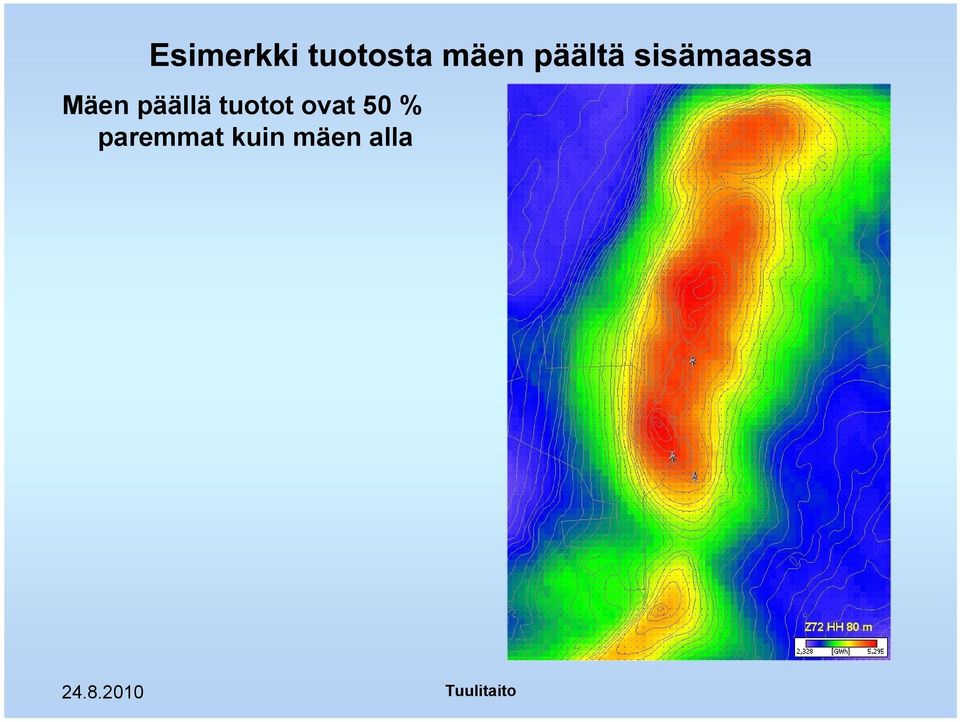

14 Mäen päällä tuotot ovat 50 % paremmat kuin mäen alla
15
16

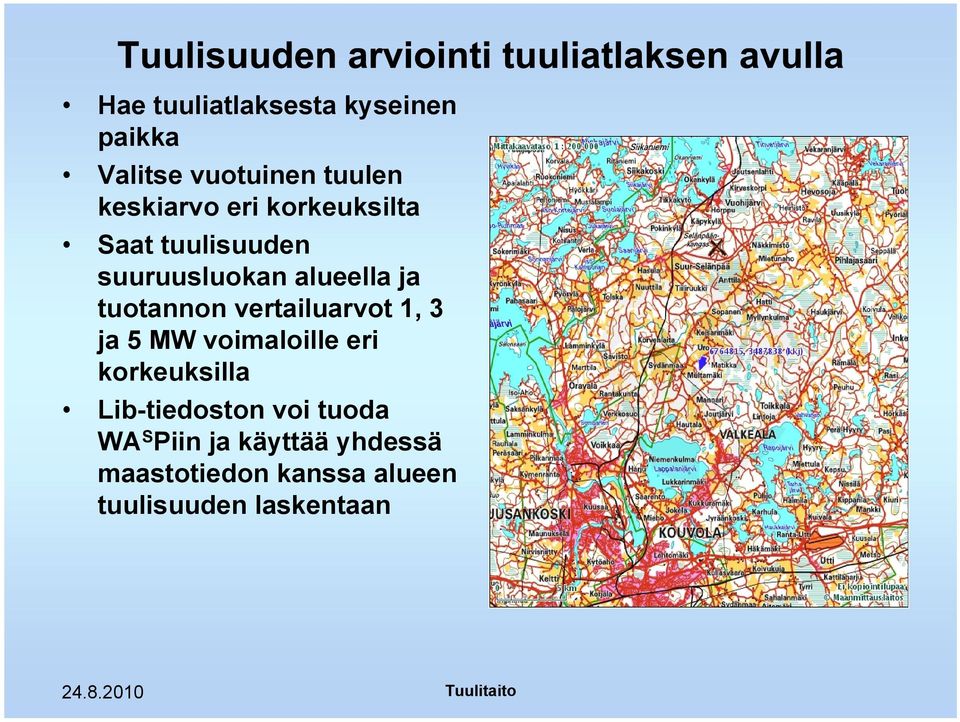

17 Hae tuuliatlaksesta kyseinen paikka Valitse vuotuinen tuulen keskiarvo eri korkeuksilta Saat tuulisuuden suuruusluokan alueella ja tuotannon vertailuarvot 1, 3 ja 5 MW voimaloille eri korkeuksilla Lib-tiedoston voi tuoda WASPiin ja käyttää yhdessä maastotiedon kanssa alueen tuulisuuden laskentaan

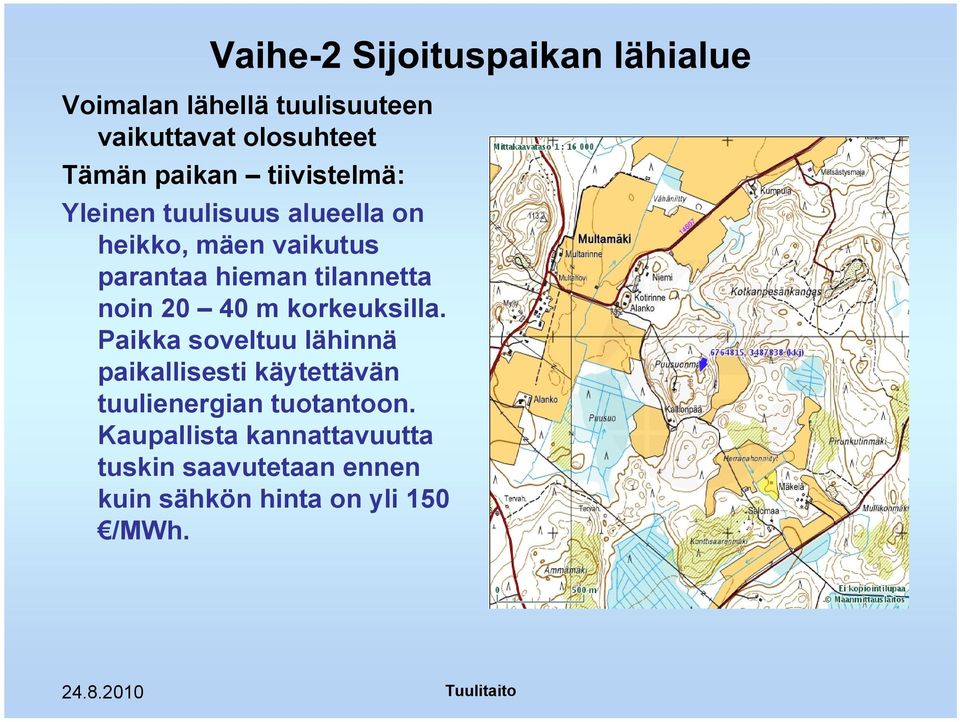

18 Voimalan lähellä tuulisuuteen vaikuttavat olosuhteet Tämän paikan tiivistelmä: Yleinen tuulisuus alueella on heikko, mäen vaikutus parantaa hieman tilannetta noin m korkeuksilla. Paikka soveltuu lähinnä paikallisesti käytettävän tuulienergian tuotantoon. Kaupallista kannattavuutta tuskin saavutetaan ennen kuin sähkön hinta on yli 150 /MWh.

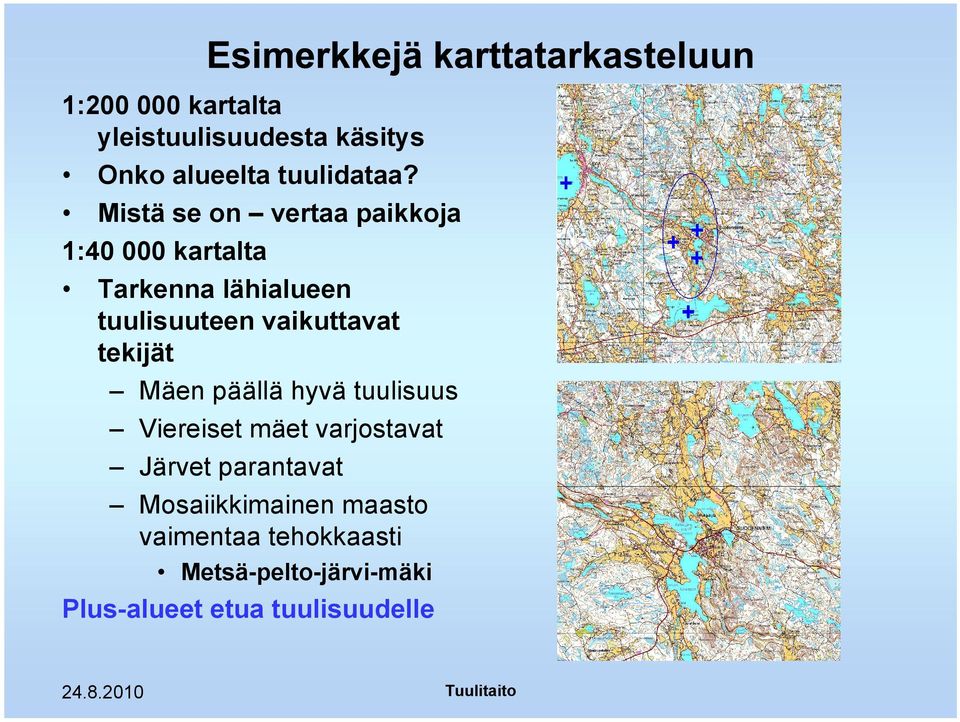

19 1: kartalta yleistuulisuudesta käsitys Onko alueelta tuulidataa? Mistä se on vertaa paikkoja 1: kartalta Tarkenna lähialueen tuulisuuteen vaikuttavat tekijät Mäen päällä hyvä tuulisuus Viereiset mäet varjostavat Järvet parantavat Mosaiikkimainen maasto vaimentaa tehokkaasti Metsä-pelto-järvi-mäki Plus-alueet etua tuulisuudelle

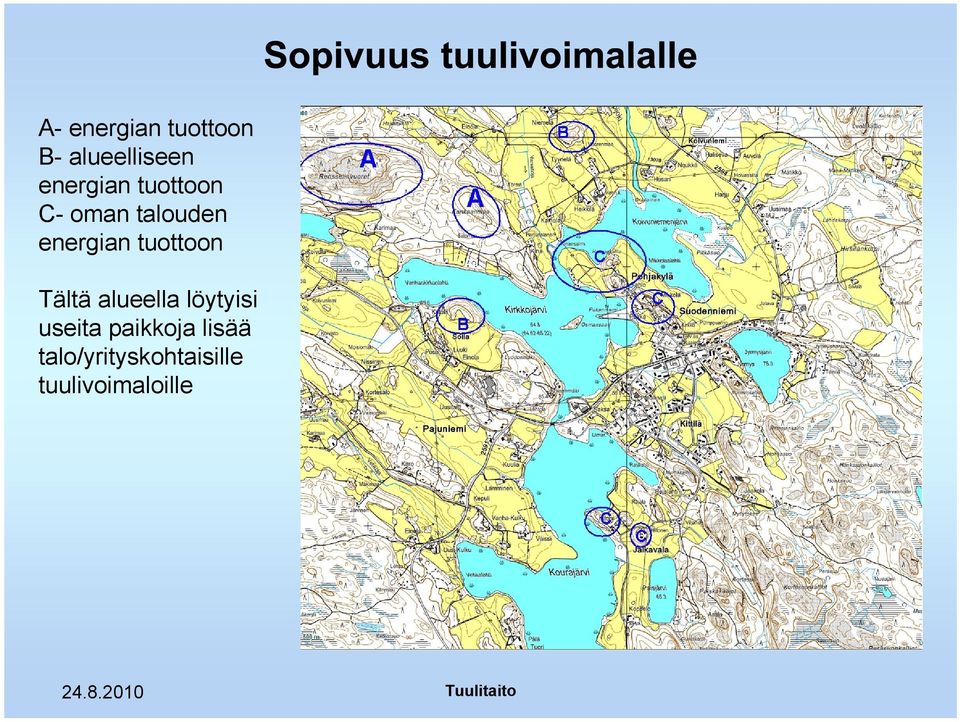

20 A- energian tuottoon B- alueelliseen energian tuottoon C- oman talouden energian tuottoon Tältä alueella löytyisi useita paikkoja lisää talo/yrityskohtaisille tuulivoimaloille
21 A-alue: Selvästi ympäristöään korkeammalla (30 m) Laki on avokalliota ei jarruta tuulia Lähellä ei ole taloja Ympärillä laajat pellot ja järviä Hyvä tie lähelle B-alue: Ympäristöään korkeampia (10 15 m) Pieniä ja lähellä taloja Soveltuvat paikalliseen tuotantoon ja omaan käyttöön C-Alue: Sopivat 5-25 kw voimaloille
22
23
24
25
26

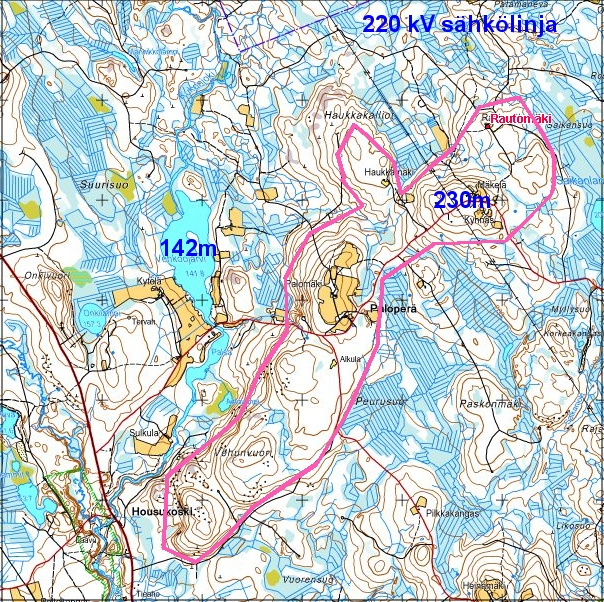

27 Alue on m ympäristöään korkeammalla Mäkien päällä tuulee Alueella 220 kv sähköverkko 20 kv rengasverkko käytettävissä Valmis metsäautotieverkosto Ei juurikaan asutusta Mahdollisuus useamman voimalan puistoon

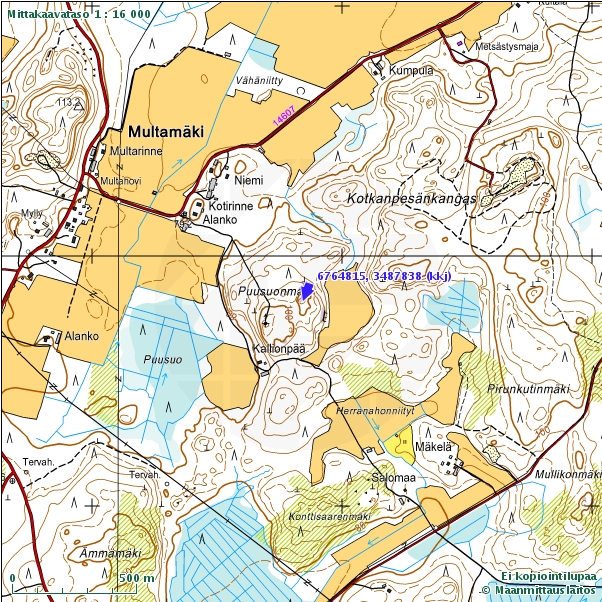

28 Esimerkki alueesta, jolla Tuuliatlaksen mukaan: 6,3 m/s tuulennopeus 6025 MWh/a tuotanto mutta WASP-laskennalla valitulle alueelle saadaan 7100 MWh/a tuotanto Tässä tapauksessa alue on niemi vesistön keskellä Vesistö kiihdyttää tuulen nopeutta ja niemi vahvistaa sitä edelleen
29

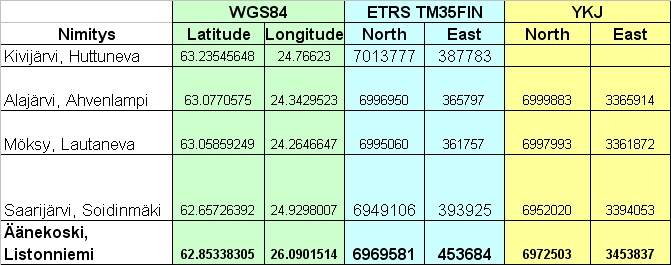

30 Työssä käytettävät koordinaattijärjestelmät:
31
32
33
34
35
