Tuulivoima-alueiden havainnollistamisprojekti
|
|
- Ahti Lahtinen
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 Tuulivoima-alueiden havainnollistamisprojekti Projektisuunnittelija Eeva Paitula , Alueiden käyttö 1
2 Ympäristöministeriön rahoittama pilottiprojekti Osa Satakunnan vaihemaakuntakaavaa 1 Tavoitteena tuoda maakunnallinen suunnittelutyö mahdollisimman lähelle ihmistä Tuulivoimaloiden näkeminen tutussa paikassa auttaa ymmärtämään miten maisema saattaa muuttua tulevaisuudessa Perustuu teoreettiseen laskentaan Maakuntakaavassa ei esitetä voimaloiden paikkoja , Alueiden käyttö 2
3 Tuulialueiden tehon ja tuoton arviointi Myllyjen sijoittelu - H.F. Mathiasen / Arkitekten 11/1998, tutkittu vakiintuneita tuulivoimaloiden sijoittelukuvioita - Suomen ympäristö 5/2006 Tuulivoimalat ja maisema (Ympäristöministeriö) - säännöllisesti ruudukkoon - etäisyys riippuu voimalan koosta, 4 5 x roottorin halkaisija 600m Suojaetäisyydet - asutus - sähkölinjat - tiet Maaston soveltuvuus rakentamiseen - Corine maanpeite aineisto 2006 (SYKE) Tuulisuus - Tuuliatlas ( - suuntaa antava tarkempi tutkimus tarvitaan - tuulen nopeus, arvioitu tuotto-odotus

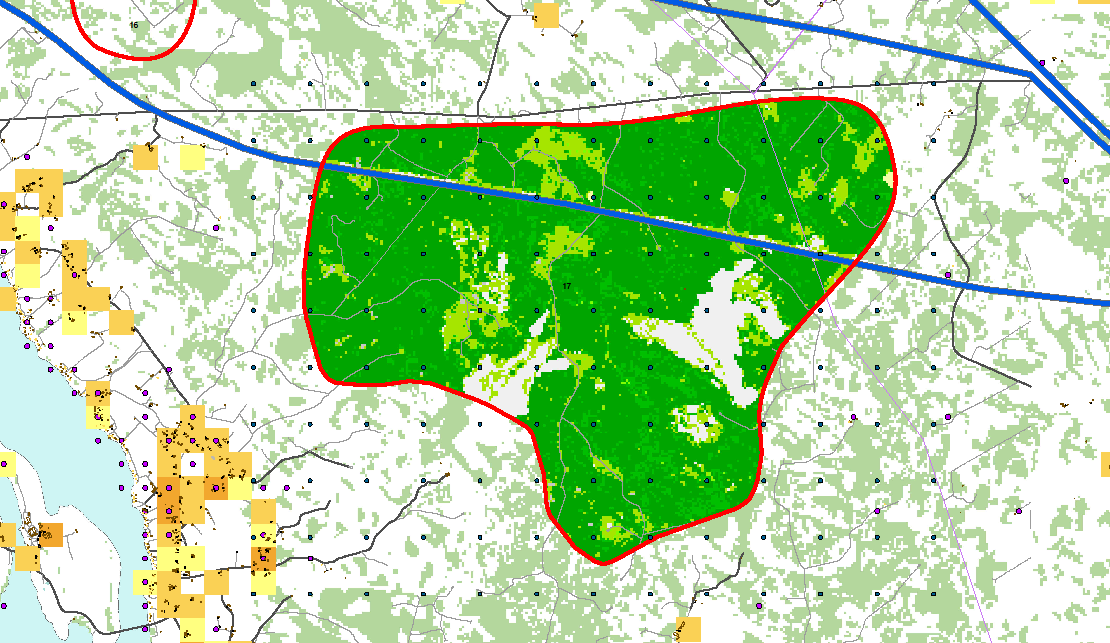

4 Esim. alue 17 (Korpilevonmäki; Köyliö & Huittinen): Voimalaverkko alueen päälle (pisteiden = voimaloiden etäisyys toisistaan 600 m) 4
5 Pisteitä poistettu avosoilta, teiden läheltä, voimalinjojen läheltä. Ulompi ympyrän kehä on ns. kaatumisvara (voimalan kokonaiskorkeus + 30 m) - Rajoittaa rakentamista 5
6
7 Havainnollistamismenetelmät Kaikki menetelmät nähtävissä Kuvauksissa huomioitu kulttuuriympäristöt, suojelukohteet, asukkaiden suosimat käyntikohteet jne. Missä ihmiset liikkuvat, sieltä pyritty kuvaamaan Kaavaehdotus asetetaan vuonna 2013 uudelleen nähtäville ja havainnollistamisaineistoa täydennetään edelleen , Alueidenkäyttö 7
8 Havainneposterit Jokaisesta alueesta esitys paperilla Alue kuvattu ilmakuvan, peruskartan, ja corine-aineiston (maankäyttömuodot) päällä sekä esitetty suhteessa vakituiseen ja lomaasutukseen Sekä yleisötilaisuuksissa että internetissä Esimerkkinä alue 12 Jakkuvärkki; Pori Näkyvyysanalyysit Paikkatieto-ohjelmalla tuotettu analyysi voimaloiden näkyvyydestä Jokaiselle alueelle Näkyvyys 0-3 km päähän dominoi maisemaa Näkyvyys 3-6 km päähän Voimalat näkyvät, mutta etäisyyden arviointi vaikeaa Näkyvyys 6-10 km päähän Voimalat ovat maisemassa, mutta ne eivät hallitse näkymää Esimerkkinä alue 12 Jakkuvärkki; Pori , Alueiden käyttö 8
9 Pallopanoraama Kuvauksen toteuttaja Tmi Kudotut Kuvat 3-5 panoraamaa / tuulivoima-alue 6 kuvaa horisontaalisesti (6 x 60 o = 360 o ), 1 kuva ylöspäin, 1 kuva alaspäin Muodostuu pallo Kamerassa ns. kalansilmälinssi, jotta kuvien liittäminen toisiinsa onnistuu saumattomasti Laskennat kuinka korkeana voimala kuvauspisteeseen näkyy, huomioiden puuston ja rakennusten aiheuttama katve näkyvyydelle Istutetaan tuulivoimalat paikoilleen kuvankäsittelyohjelmalla Esimerkkinä alue 15 Ruohomaa; Rauma * Kuvauspiste 4, Turajärven uimaranta. Lähimpään voimalaan (napakorkeus 120m + lapa 50m) reilu 3 km Kuvauspiste kartalla , Alueiden käyttö 9 Panoraama
10 3D-mallinnus Yhteistyössä Tampereen teknillinen yliopisto, Porin yksikkö Laserkeilausaineisto + ortokuva (ilmakuva) päällekkäin Voimaloiden sijainti, harmaalla erottuvat huoltotiet, huoltorakennus ja kameran lentoreitti Satakuntaliiton suunnittelemia Lähtökorkeus 450 m, josta laskeudutaan silmän korkeudelle (1,8 m) ja kuljetaan teitä pitkin. Esimerkkinä alue 12 Jakkuvärkki; Pori Videon kameralinja 3D-malli (5min 56 s) , Alueiden käyttö 10
