Elisa Vahti. -palvelun käyttöohje /10

Transkriptio

1 Elisa Vahti -palvelun käyttöohje /10

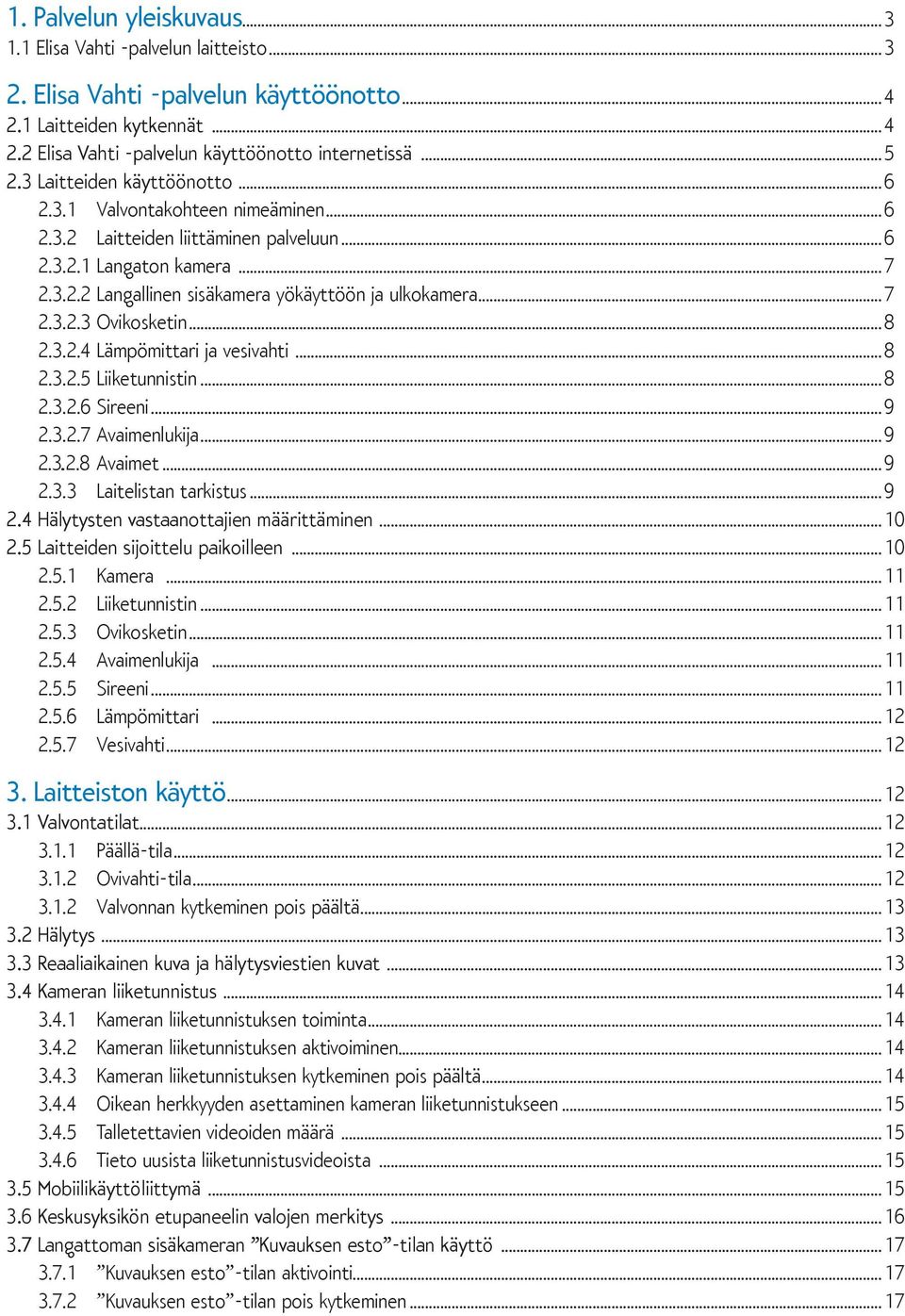

2 1. Palvelun yleiskuvaus Elisa Vahti -palvelun laitteisto Elisa Vahti -palvelun käyttöönotto Laitteiden kytkennät Elisa Vahti -palvelun käyttöönotto internetissä Laitteiden käyttöönotto Valvontakohteen nimeäminen Laitteiden liittäminen palveluun Langaton kamera Langallinen sisäkamera yökäyttöön ja ulkokamera Ovikosketin Lämpömittari ja vesivahti Liiketunnistin Sireeni Avaimenlukija Avaimet Laitelistan tarkistus Hälytysten vastaanottajien määrittäminen Laitteiden sijoittelu paikoilleen Kamera Liiketunnistin Ovikosketin Avaimenlukija Sireeni Lämpömittari Vesivahti Laitteiston käyttö Valvontatilat Päällä-tila Ovivahti-tila Valvonnan kytkeminen pois päältä Hälytys Reaaliaikainen kuva ja hälytysviestien kuvat Kameran liiketunnistus Kameran liiketunnistuksen toiminta Kameran liiketunnistuksen aktivoiminen Kameran liiketunnistuksen kytkeminen pois päältä Oikean herkkyyden asettaminen kameran liiketunnistukseen Talletettavien videoiden määrä Tieto uusista liiketunnistusvideoista Mobiilikäyttöliittymä Keskusyksikön etupaneelin valojen merkitys Langattoman sisäkameran Kuvauksen esto -tilan käyttö Kuvauksen esto -tilan aktivointi Kuvauksen esto -tilan pois kytkeminen...17

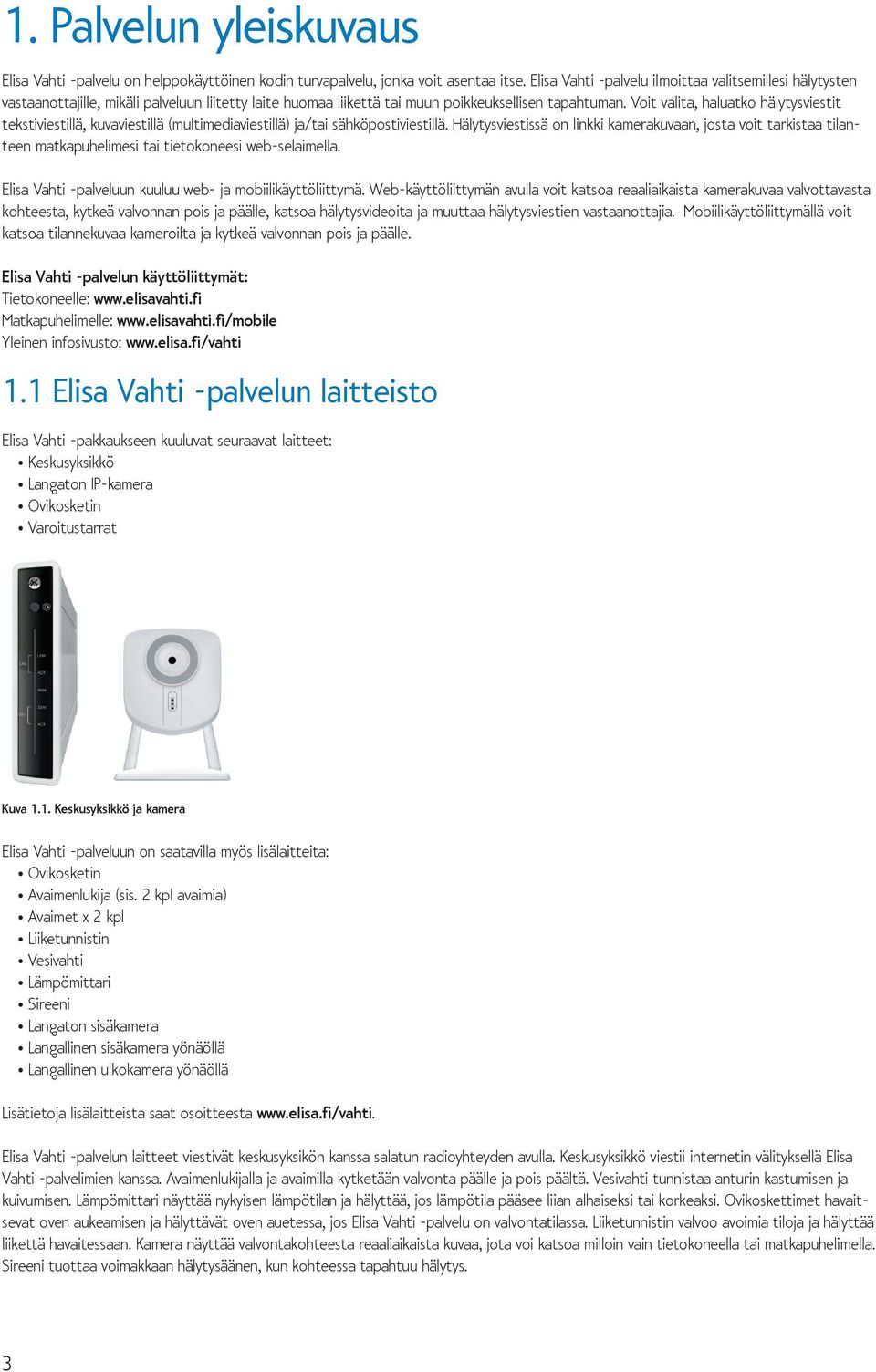

3 1. Palvelun yleiskuvaus Elisa Vahti -palvelu on helppokäyttöinen kodin turvapalvelu, jonka voit asentaa itse. Elisa Vahti -palvelu ilmoittaa valitsemillesi hälytysten vastaanottajille, mikäli palveluun liitetty laite huomaa liikettä tai muun poikkeuksellisen tapahtuman. Voit valita, haluatko hälytysviestit tekstiviestillä, kuvaviestillä (multimediaviestillä) ja/tai sähköpostiviestillä. Hälytysviestissä on linkki kamerakuvaan, josta voit tarkistaa tilanteen matkapuhelimesi tai tietokoneesi web-selaimella. Elisa Vahti -palveluun kuuluu web- ja mobiilikäyttöliittymä. Web-käyttöliittymän avulla voit katsoa reaaliaikaista kamerakuvaa valvottavasta kohteesta, kytkeä valvonnan pois ja päälle, katsoa hälytysvideoita ja muuttaa hälytysviestien vastaanottajia. Mobiilikäyttöliittymällä voit katsoa tilannekuvaa kameroilta ja kytkeä valvonnan pois ja päälle. Elisa Vahti -palvelun käyttöliittymät: Tietokoneelle: Matkapuhelimelle: Yleinen infosivusto: Elisa Vahti -palvelun laitteisto Elisa Vahti -pakkaukseen kuuluvat seuraavat laitteet: Keskusyksikkö Langaton IP-kamera Ovikosketin Varoitustarrat Kuva 1.1. Keskusyksikkö ja kamera Elisa Vahti -palveluun on saatavilla myös lisälaitteita: Ovikosketin Avaimenlukija (sis. 2 kpl avaimia) Avaimet x 2 kpl Liiketunnistin Vesivahti Lämpömittari Sireeni Langaton sisäkamera Langallinen sisäkamera yönäöllä Langallinen ulkokamera yönäöllä Lisätietoja lisälaitteista saat osoitteesta Elisa Vahti -palvelun laitteet viestivät keskusyksikön kanssa salatun radioyhteyden avulla. Keskusyksikkö viestii internetin välityksellä Elisa Vahti -palvelimien kanssa. Avaimenlukijalla ja avaimilla kytketään valvonta päälle ja pois päältä. Vesivahti tunnistaa anturin kastumisen ja kuivumisen. Lämpömittari näyttää nykyisen lämpötilan ja hälyttää, jos lämpötila pääsee liian alhaiseksi tai korkeaksi. Ovikoskettimet havaitsevat oven aukeamisen ja hälyttävät oven auetessa, jos Elisa Vahti -palvelu on valvontatilassa. Liiketunnistin valvoo avoimia tiloja ja hälyttää liikettä havaitessaan. Kamera näyttää valvontakohteesta reaaliaikaista kuvaa, jota voi katsoa milloin vain tietokoneella tai matkapuhelimella. Sireeni tuottaa voimakkaan hälytysäänen, kun kohteessa tapahtuu hälytys. 3

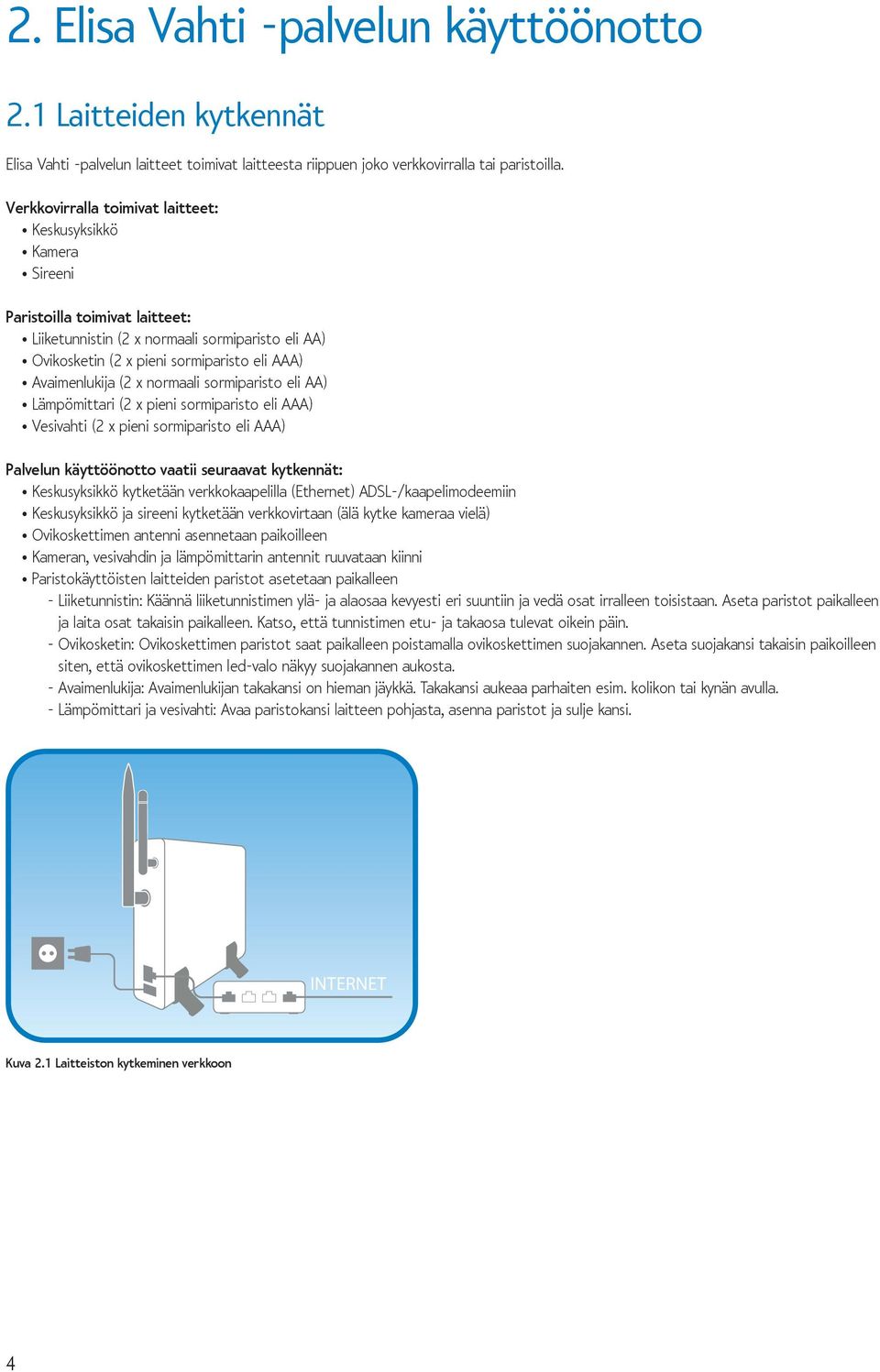

4 2. Elisa Vahti -palvelun käyttöönotto 2.1 Laitteiden kytkennät Elisa Vahti -palvelun laitteet toimivat laitteesta riippuen joko verkkovirralla tai paristoilla. Verkkovirralla toimivat laitteet: Keskusyksikkö Kamera Sireeni Paristoilla toimivat laitteet: Liiketunnistin (2 x normaali sormiparisto eli AA) Ovikosketin (2 x pieni sormiparisto eli AAA) Avaimenlukija (2 x normaali sormiparisto eli AA) Lämpömittari (2 x pieni sormiparisto eli AAA) Vesivahti (2 x pieni sormiparisto eli AAA) Palvelun käyttöönotto vaatii seuraavat kytkennät: Keskusyksikkö kytketään verkkokaapelilla (Ethernet) ADSL-/kaapelimodeemiin Keskusyksikkö ja sireeni kytketään verkkovirtaan (älä kytke kameraa vielä) Ovikoskettimen antenni asennetaan paikoilleen Kameran, vesivahdin ja lämpömittarin antennit ruuvataan kiinni Paristokäyttöisten laitteiden paristot asetetaan paikalleen - Liiketunnistin: Käännä liiketunnistimen ylä- ja alaosaa kevyesti eri suuntiin ja vedä osat irralleen toisistaan. Aseta paristot paikalleen ja laita osat takaisin paikalleen. Katso, että tunnistimen etu- ja takaosa tulevat oikein päin. - Ovikosketin: Ovikoskettimen paristot saat paikalleen poistamalla ovikoskettimen suojakannen. Aseta suojakansi takaisin paikoilleen siten, että ovikoskettimen led-valo näkyy suojakannen aukosta. - Avaimenlukija: Avaimenlukijan takakansi on hieman jäykkä. Takakansi aukeaa parhaiten esim. kolikon tai kynän avulla. - Lämpömittari ja vesivahti: Avaa paristokansi laitteen pohjasta, asenna paristot ja sulje kansi. INTERNET Kuva 2.1 Laitteiston kytkeminen verkkoon 4

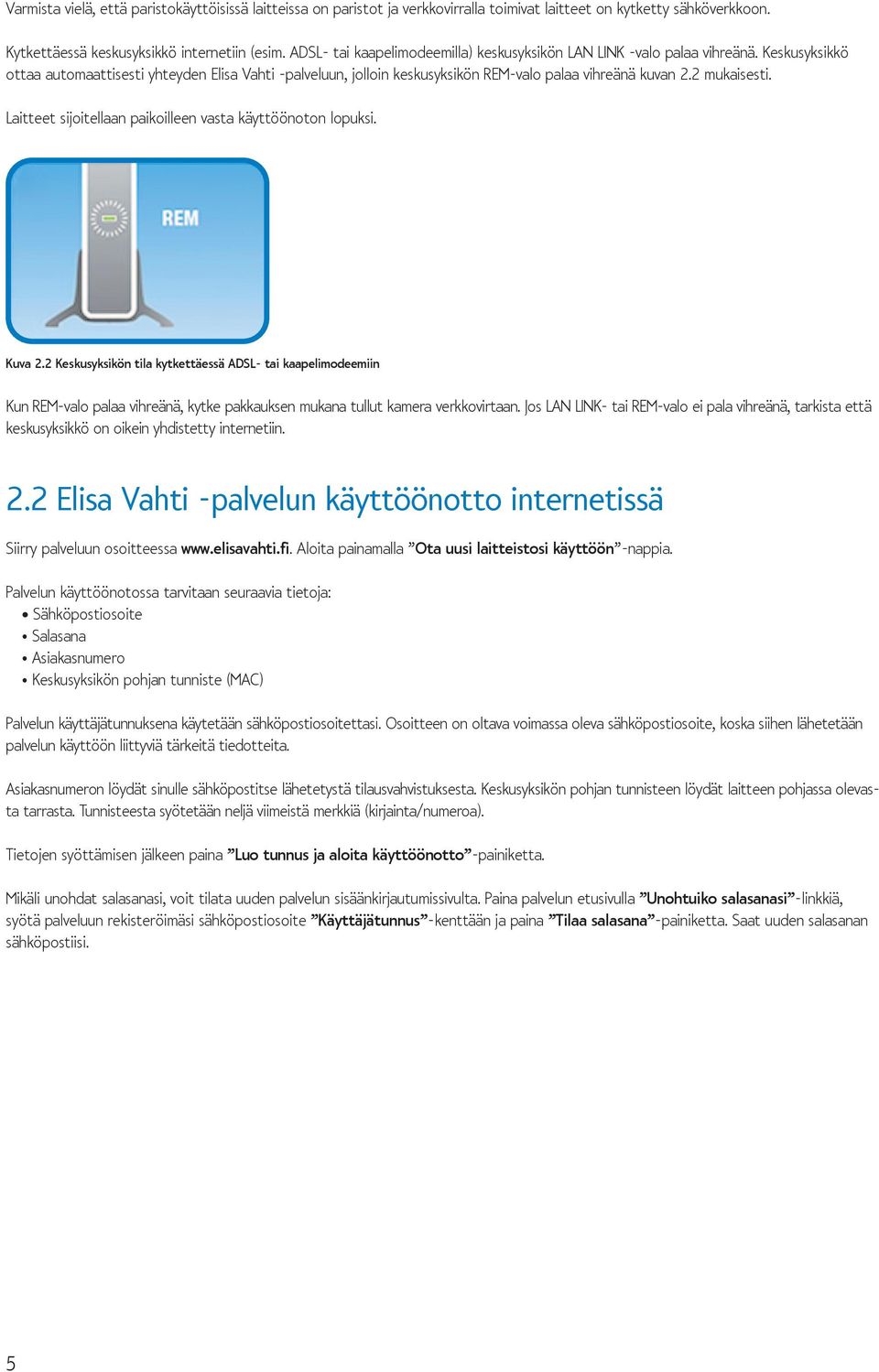

5 Varmista vielä, että paristokäyttöisissä laitteissa on paristot ja verkkovirralla toimivat laitteet on kytketty sähköverkkoon. Kytkettäessä keskusyksikkö internetiin (esim. ADSL- tai kaapelimodeemilla) keskusyksikön LAN LINK -valo palaa vihreänä. Keskusyksikkö ottaa automaattisesti yhteyden Elisa Vahti -palveluun, jolloin keskusyksikön REM-valo palaa vihreänä kuvan 2.2 mukaisesti. Laitteet sijoitellaan paikoilleen vasta käyttöönoton lopuksi. Kuva 2.2 Keskusyksikön tila kytkettäessä ADSL- tai kaapelimodeemiin Kun REM-valo palaa vihreänä, kytke pakkauksen mukana tullut kamera verkkovirtaan. Jos LAN LINK- tai REM-valo ei pala vihreänä, tarkista että keskusyksikkö on oikein yhdistetty internetiin. 2.2 Elisa Vahti -palvelun käyttöönotto internetissä Siirry palveluun osoitteessa Aloita painamalla Ota uusi laitteistosi käyttöön -nappia. Palvelun käyttöönotossa tarvitaan seuraavia tietoja: Sähköpostiosoite Salasana Asiakasnumero Keskusyksikön pohjan tunniste (MAC) Palvelun käyttäjätunnuksena käytetään sähköpostiosoitettasi. Osoitteen on oltava voimassa oleva sähköpostiosoite, koska siihen lähetetään palvelun käyttöön liittyviä tärkeitä tiedotteita. Asiakasnumeron löydät sinulle sähköpostitse lähetetystä tilausvahvistuksesta. Keskusyksikön pohjan tunnisteen löydät laitteen pohjassa olevasta tarrasta. Tunnisteesta syötetään neljä viimeistä merkkiä (kirjainta/numeroa). Tietojen syöttämisen jälkeen paina Luo tunnus ja aloita käyttöönotto -painiketta. Mikäli unohdat salasanasi, voit tilata uuden palvelun sisäänkirjautumissivulta. Paina palvelun etusivulla Unohtuiko salasanasi -linkkiä, syötä palveluun rekisteröimäsi sähköpostiosoite Käyttäjätunnus -kenttään ja paina Tilaa salasana -painiketta. Saat uuden salasanan sähköpostiisi. 5

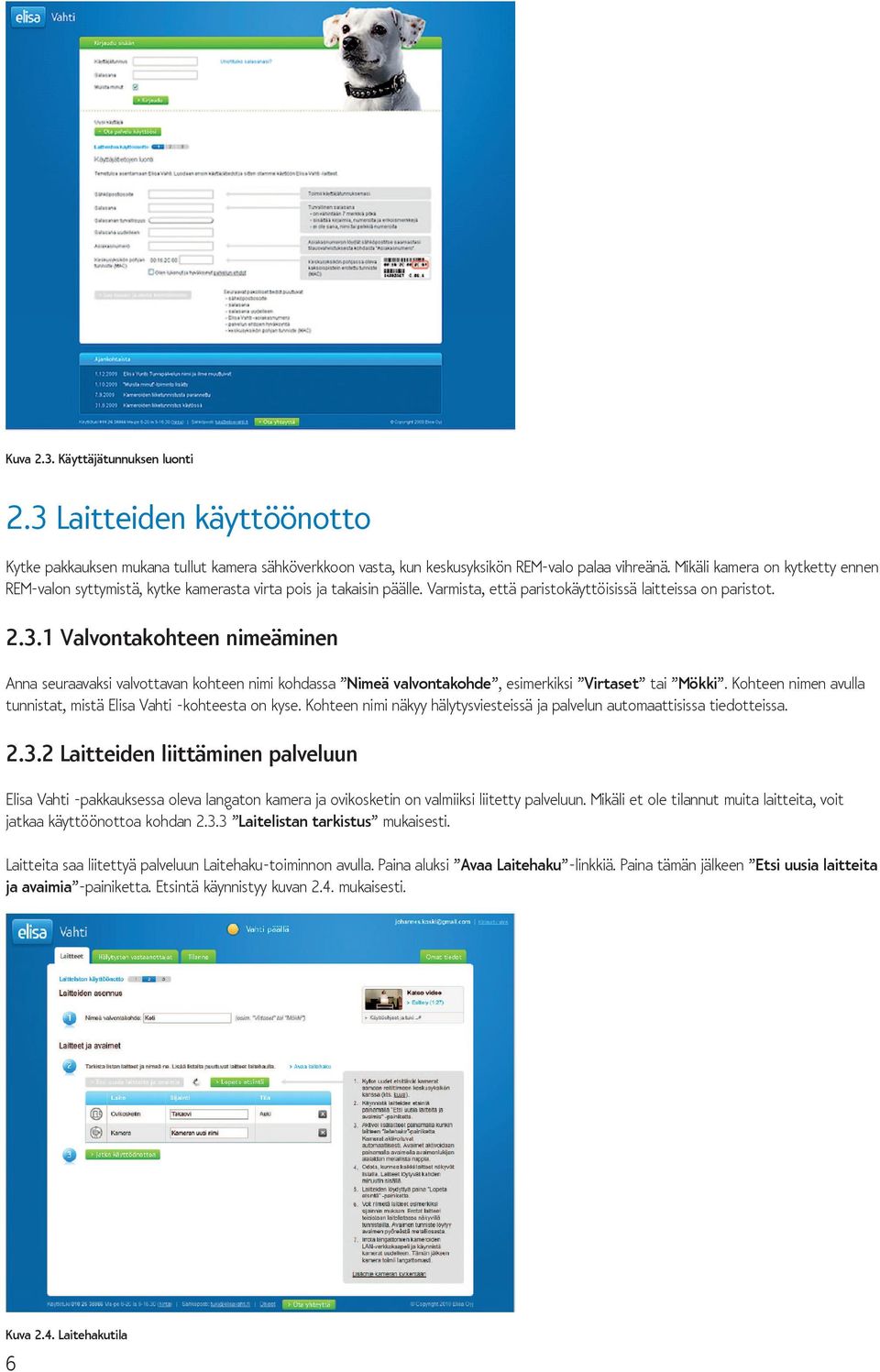

6 Kuva 2.3. Käyttäjätunnuksen luonti 2.3 Laitteiden käyttöönotto Kytke pakkauksen mukana tullut kamera sähköverkkoon vasta, kun keskusyksikön REM-valo palaa vihreänä. Mikäli kamera on kytketty ennen REM-valon syttymistä, kytke kamerasta virta pois ja takaisin päälle. Varmista, että paristokäyttöisissä laitteissa on paristot Valvontakohteen nimeäminen Anna seuraavaksi valvottavan kohteen nimi kohdassa Nimeä valvontakohde, esimerkiksi Virtaset tai Mökki. Kohteen nimen avulla tunnistat, mistä Elisa Vahti -kohteesta on kyse. Kohteen nimi näkyy hälytysviesteissä ja palvelun automaattisissa tiedotteissa Laitteiden liittäminen palveluun Elisa Vahti -pakkauksessa oleva langaton kamera ja ovikosketin on valmiiksi liitetty palveluun. Mikäli et ole tilannut muita laitteita, voit jatkaa käyttöönottoa kohdan Laitelistan tarkistus mukaisesti. Laitteita saa liitettyä palveluun Laitehaku-toiminnon avulla. Paina aluksi Avaa Laitehaku -linkkiä. Paina tämän jälkeen Etsi uusia laitteita ja avaimia -painiketta. Etsintä käynnistyy kuvan 2.4. mukaisesti. Kuva 2.4. Laitehakutila 6

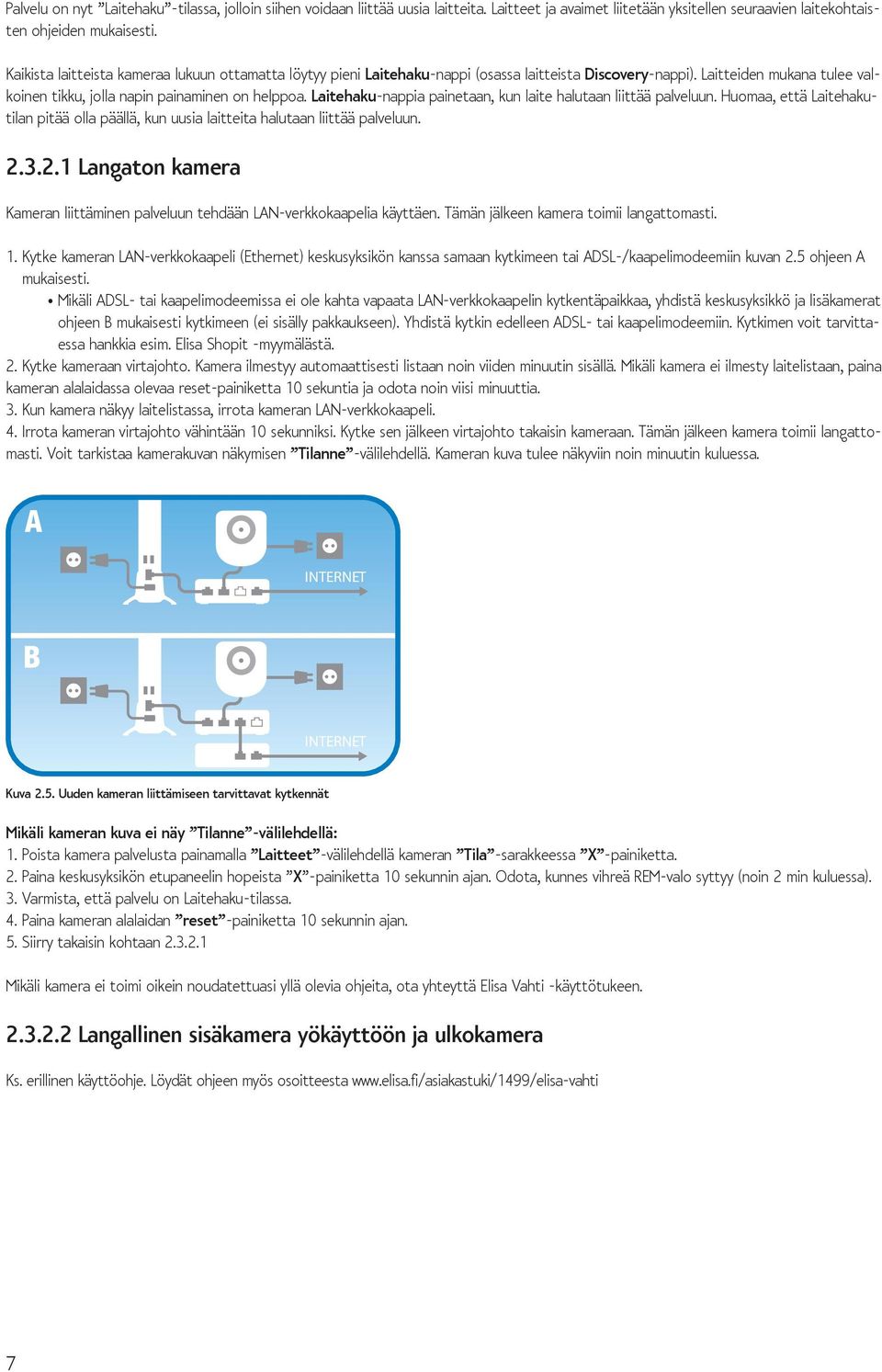

7 Palvelu on nyt Laitehaku -tilassa, jolloin siihen voidaan liittää uusia laitteita. Laitteet ja avaimet liitetään yksitellen seuraavien laitekohtaisten ohjeiden mukaisesti. Kaikista laitteista kameraa lukuun ottamatta löytyy pieni Laitehaku-nappi (osassa laitteista Discovery-nappi). Laitteiden mukana tulee valkoinen tikku, jolla napin painaminen on helppoa. Laitehaku-nappia painetaan, kun laite halutaan liittää palveluun. Huomaa, että Laitehakutilan pitää olla päällä, kun uusia laitteita halutaan liittää palveluun Langaton kamera Kameran liittäminen palveluun tehdään LAN-verkkokaapelia käyttäen. Tämän jälkeen kamera toimii langattomasti. 1. Kytke kameran LAN-verkkokaapeli (Ethernet) keskusyksikön kanssa samaan kytkimeen tai ADSL-/kaapelimodeemiin kuvan 2.5 ohjeen A mukaisesti. Mikäli ADSL- tai kaapelimodeemissa ei ole kahta vapaata LAN-verkkokaapelin kytkentäpaikkaa, yhdistä keskusyksikkö ja lisäkamerat ohjeen B mukaisesti kytkimeen (ei sisälly pakkaukseen). Yhdistä kytkin edelleen ADSL- tai kaapelimodeemiin. Kytkimen voit tarvittaessa hankkia esim. Elisa Shopit -myymälästä. 2. Kytke kameraan virtajohto. Kamera ilmestyy automaattisesti listaan noin viiden minuutin sisällä. Mikäli kamera ei ilmesty laitelistaan, paina kameran alalaidassa olevaa reset-painiketta 10 sekuntia ja odota noin viisi minuuttia. 3. Kun kamera näkyy laitelistassa, irrota kameran LAN-verkkokaapeli. 4. Irrota kameran virtajohto vähintään 10 sekunniksi. Kytke sen jälkeen virtajohto takaisin kameraan. Tämän jälkeen kamera toimii langattomasti. Voit tarkistaa kamerakuvan näkymisen Tilanne -välilehdellä. Kameran kuva tulee näkyviin noin minuutin kuluessa. INTERNET INTERNET Kuva 2.5. Uuden kameran liittämiseen tarvittavat kytkennät Mikäli kameran kuva ei näy Tilanne -välilehdellä: 1. Poista kamera palvelusta painamalla Laitteet -välilehdellä kameran Tila -sarakkeessa X -painiketta. 2. Paina keskusyksikön etupaneelin hopeista X -painiketta 10 sekunnin ajan. Odota, kunnes vihreä REM-valo syttyy (noin 2 min kuluessa). 3. Varmista, että palvelu on Laitehaku-tilassa. 4. Paina kameran alalaidan reset -painiketta 10 sekunnin ajan. 5. Siirry takaisin kohtaan Mikäli kamera ei toimi oikein noudatettuasi yllä olevia ohjeita, ota yhteyttä Elisa Vahti -käyttötukeen Langallinen sisäkamera yökäyttöön ja ulkokamera Ks. erillinen käyttöohje. Löydät ohjeen myös osoitteesta 7

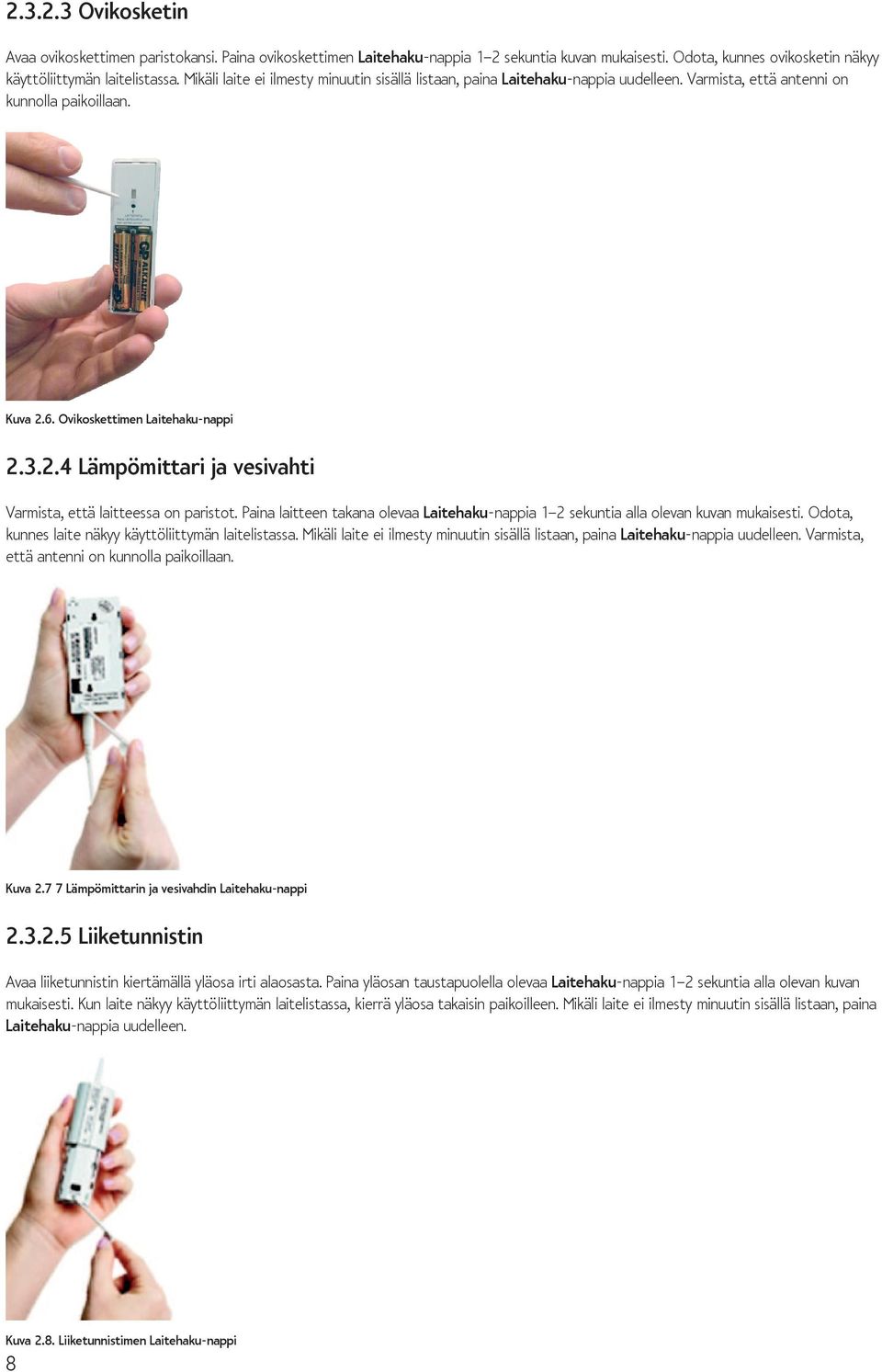

8 Ovikosketin Avaa ovikoskettimen paristokansi. Paina ovikoskettimen Laitehaku-nappia 1 2 sekuntia kuvan mukaisesti. Odota, kunnes ovikosketin näkyy käyttöliittymän laitelistassa. Mikäli laite ei ilmesty minuutin sisällä listaan, paina Laitehaku-nappia uudelleen. Varmista, että antenni on kunnolla paikoillaan. Kuva 2.6. Ovikoskettimen Laitehaku-nappi Lämpömittari ja vesivahti Varmista, että laitteessa on paristot. Paina laitteen takana olevaa Laitehaku-nappia 1 2 sekuntia alla olevan kuvan mukaisesti. Odota, kunnes laite näkyy käyttöliittymän laitelistassa. Mikäli laite ei ilmesty minuutin sisällä listaan, paina Laitehaku-nappia uudelleen. Varmista, että antenni on kunnolla paikoillaan. Kuva Lämpömittarin ja vesivahdin Laitehaku-nappi Liiketunnistin Avaa liiketunnistin kiertämällä yläosa irti alaosasta. Paina yläosan taustapuolella olevaa Laitehaku-nappia 1 2 sekuntia alla olevan kuvan mukaisesti. Kun laite näkyy käyttöliittymän laitelistassa, kierrä yläosa takaisin paikoilleen. Mikäli laite ei ilmesty minuutin sisällä listaan, paina Laitehaku-nappia uudelleen. Kuva 2.8. Liiketunnistimen Laitehaku-nappi 8

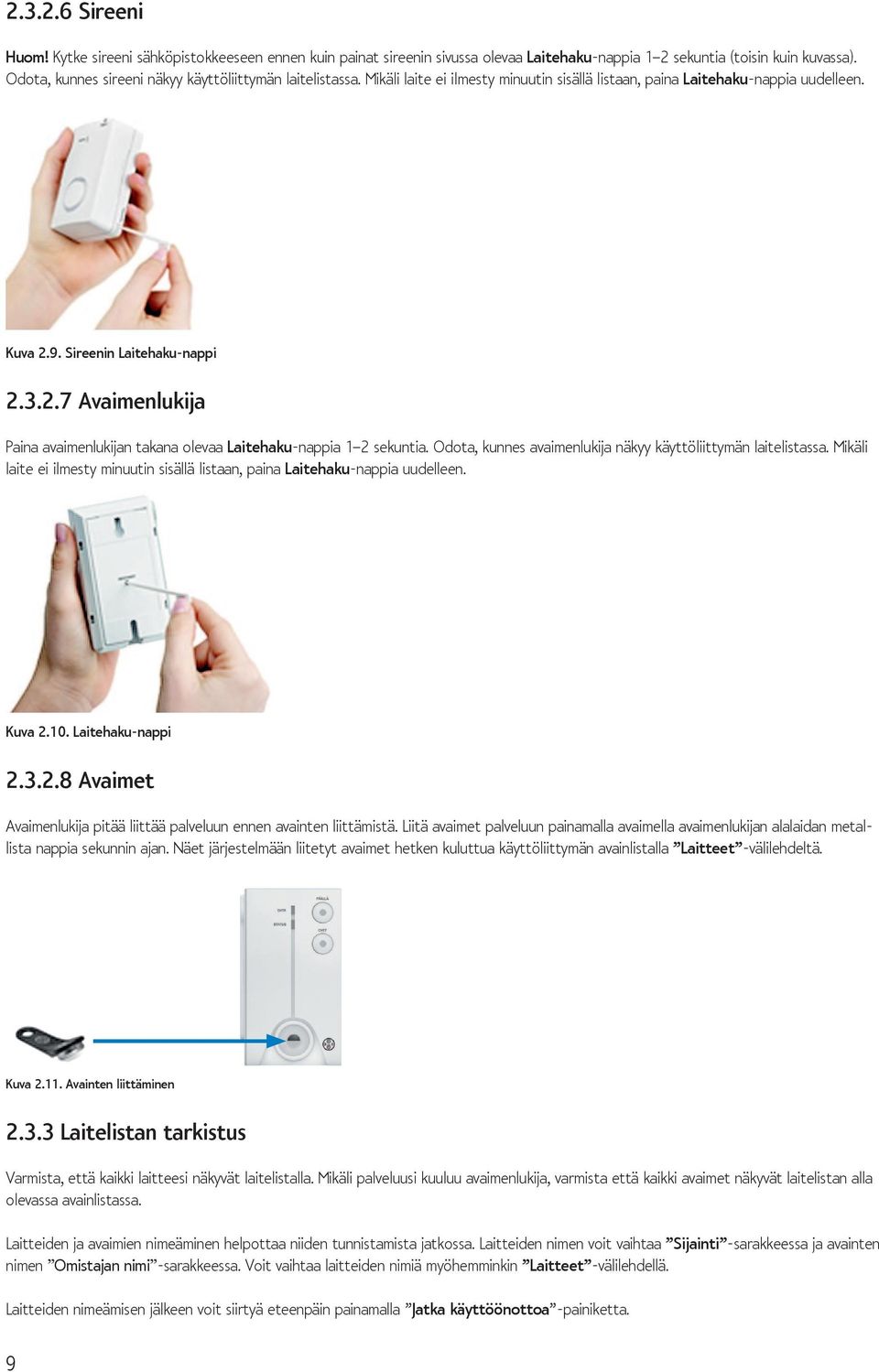

9 Sireeni Huom! Kytke sireeni sähköpistokkeeseen ennen kuin painat sireenin sivussa olevaa Laitehaku-nappia 1 2 sekuntia (toisin kuin kuvassa). Odota, kunnes sireeni näkyy käyttöliittymän laitelistassa. Mikäli laite ei ilmesty minuutin sisällä listaan, paina Laitehaku-nappia uudelleen. Kuva 2.9. Sireenin Laitehaku-nappi Avaimenlukija Paina avaimenlukijan takana olevaa Laitehaku-nappia 1 2 sekuntia. Odota, kunnes avaimenlukija näkyy käyttöliittymän laitelistassa. Mikäli laite ei ilmesty minuutin sisällä listaan, paina Laitehaku-nappia uudelleen. Kuva Laitehaku-nappi Avaimet Avaimenlukija pitää liittää palveluun ennen avainten liittämistä. Liitä avaimet palveluun painamalla avaimella avaimenlukijan alalaidan metallista nappia sekunnin ajan. Näet järjestelmään liitetyt avaimet hetken kuluttua käyttöliittymän avainlistalla Laitteet -välilehdeltä. Kuva Avainten liittäminen Laitelistan tarkistus Varmista, että kaikki laitteesi näkyvät laitelistalla. Mikäli palveluusi kuuluu avaimenlukija, varmista että kaikki avaimet näkyvät laitelistan alla olevassa avainlistassa. Laitteiden ja avaimien nimeäminen helpottaa niiden tunnistamista jatkossa. Laitteiden nimen voit vaihtaa Sijainti -sarakkeessa ja avainten nimen Omistajan nimi -sarakkeessa. Voit vaihtaa laitteiden nimiä myöhemminkin Laitteet -välilehdellä. Laitteiden nimeämisen jälkeen voit siirtyä eteenpäin painamalla Jatka käyttöönottoa -painiketta. 9

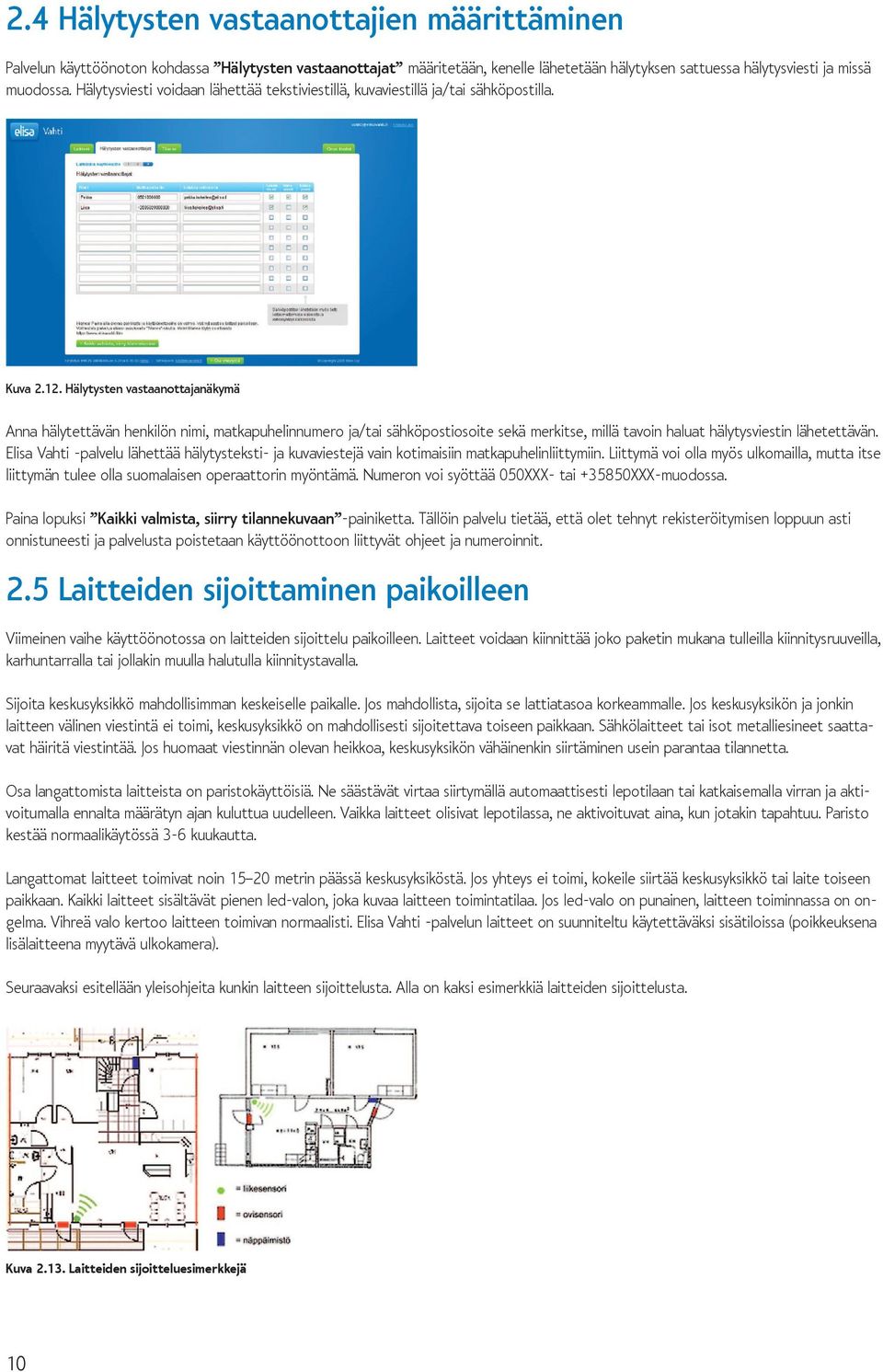

10 2.4 Hälytysten vastaanottajien määrittäminen Palvelun käyttöönoton kohdassa Hälytysten vastaanottajat määritetään, kenelle lähetetään hälytyksen sattuessa hälytysviesti ja missä muodossa. Hälytysviesti voidaan lähettää tekstiviestillä, kuvaviestillä ja/tai sähköpostilla. Kuva Hälytysten vastaanottajanäkymä Anna hälytettävän henkilön nimi, matkapuhelinnumero ja/tai sähköpostiosoite sekä merkitse, millä tavoin haluat hälytysviestin lähetettävän. Elisa Vahti -palvelu lähettää hälytysteksti- ja kuvaviestejä vain kotimaisiin matkapuhelinliittymiin. Liittymä voi olla myös ulkomailla, mutta itse liittymän tulee olla suomalaisen operaattorin myöntämä. Numeron voi syöttää 050XXX- tai XXX-muodossa. Paina lopuksi Kaikki valmista, siirry tilannekuvaan -painiketta. Tällöin palvelu tietää, että olet tehnyt rekisteröitymisen loppuun asti onnistuneesti ja palvelusta poistetaan käyttöönottoon liittyvät ohjeet ja numeroinnit. 2.5 Laitteiden sijoittaminen paikoilleen Viimeinen vaihe käyttöönotossa on laitteiden sijoittelu paikoilleen. Laitteet voidaan kiinnittää joko paketin mukana tulleilla kiinnitysruuveilla, karhuntarralla tai jollakin muulla halutulla kiinnitystavalla. Sijoita keskusyksikkö mahdollisimman keskeiselle paikalle. Jos mahdollista, sijoita se lattiatasoa korkeammalle. Jos keskusyksikön ja jonkin laitteen välinen viestintä ei toimi, keskusyksikkö on mahdollisesti sijoitettava toiseen paikkaan. Sähkölaitteet tai isot metalliesineet saattavat häiritä viestintää. Jos huomaat viestinnän olevan heikkoa, keskusyksikön vähäinenkin siirtäminen usein parantaa tilannetta. Osa langattomista laitteista on paristokäyttöisiä. Ne säästävät virtaa siirtymällä automaattisesti lepotilaan tai katkaisemalla virran ja aktivoitumalla ennalta määrätyn ajan kuluttua uudelleen. Vaikka laitteet olisivat lepotilassa, ne aktivoituvat aina, kun jotakin tapahtuu. Paristo kestää normaalikäytössä 3-6 kuukautta. Langattomat laitteet toimivat noin metrin päässä keskusyksiköstä. Jos yhteys ei toimi, kokeile siirtää keskusyksikkö tai laite toiseen paikkaan. Kaikki laitteet sisältävät pienen led-valon, joka kuvaa laitteen toimintatilaa. Jos led-valo on punainen, laitteen toiminnassa on ongelma. Vihreä valo kertoo laitteen toimivan normaalisti. Elisa Vahti -palvelun laitteet on suunniteltu käytettäväksi sisätiloissa (poikkeuksena lisälaitteena myytävä ulkokamera). Seuraavaksi esitellään yleisohjeita kunkin laitteen sijoittelusta. Alla on kaksi esimerkkiä laitteiden sijoittelusta. Kuva Laitteiden sijoitteluesimerkkejä 10

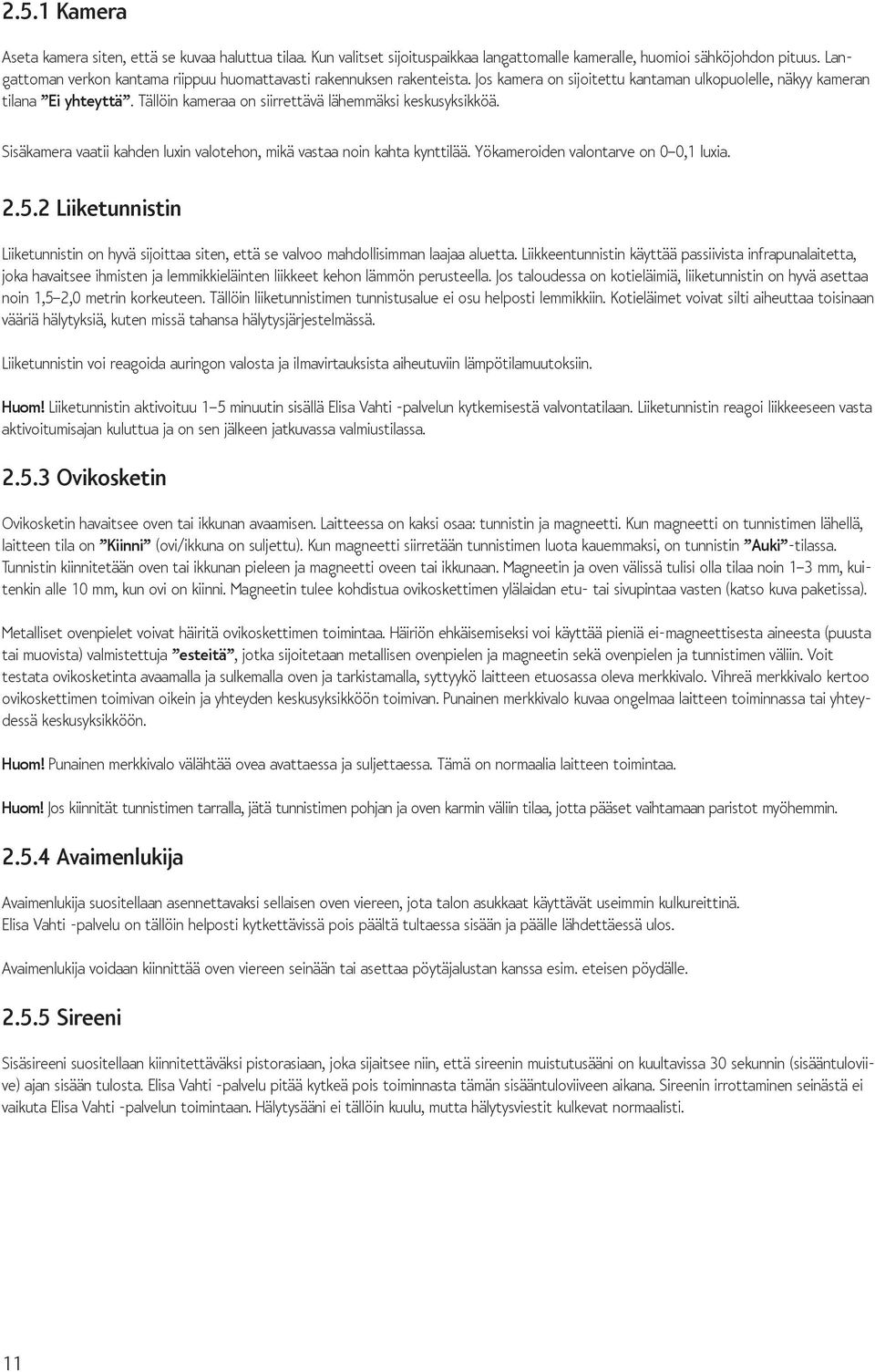

11 2.5.1 Kamera Aseta kamera siten, että se kuvaa haluttua tilaa. Kun valitset sijoituspaikkaa langattomalle kameralle, huomioi sähköjohdon pituus. Langattoman verkon kantama riippuu huomattavasti rakennuksen rakenteista. Jos kamera on sijoitettu kantaman ulkopuolelle, näkyy kameran tilana Ei yhteyttä. Tällöin kameraa on siirrettävä lähemmäksi keskusyksikköä. Sisäkamera vaatii kahden luxin valotehon, mikä vastaa noin kahta kynttilää. Yökameroiden valontarve on 0 0,1 luxia Liiketunnistin Liiketunnistin on hyvä sijoittaa siten, että se valvoo mahdollisimman laajaa aluetta. Liikkeentunnistin käyttää passiivista infrapunalaitetta, joka havaitsee ihmisten ja lemmikkieläinten liikkeet kehon lämmön perusteella. Jos taloudessa on kotieläimiä, liiketunnistin on hyvä asettaa noin 1,5 2,0 metrin korkeuteen. Tällöin liiketunnistimen tunnistusalue ei osu helposti lemmikkiin. Kotieläimet voivat silti aiheuttaa toisinaan vääriä hälytyksiä, kuten missä tahansa hälytysjärjestelmässä. Liiketunnistin voi reagoida auringon valosta ja ilmavirtauksista aiheutuviin lämpötilamuutoksiin. Huom! Liiketunnistin aktivoituu 1 5 minuutin sisällä Elisa Vahti -palvelun kytkemisestä valvontatilaan. Liiketunnistin reagoi liikkeeseen vasta aktivoitumisajan kuluttua ja on sen jälkeen jatkuvassa valmiustilassa Ovikosketin Ovikosketin havaitsee oven tai ikkunan avaamisen. Laitteessa on kaksi osaa: tunnistin ja magneetti. Kun magneetti on tunnistimen lähellä, laitteen tila on Kiinni (ovi/ikkuna on suljettu). Kun magneetti siirretään tunnistimen luota kauemmaksi, on tunnistin Auki -tilassa. Tunnistin kiinnitetään oven tai ikkunan pieleen ja magneetti oveen tai ikkunaan. Magneetin ja oven välissä tulisi olla tilaa noin 1 3 mm, kuitenkin alle 10 mm, kun ovi on kiinni. Magneetin tulee kohdistua ovikoskettimen ylälaidan etu- tai sivupintaa vasten (katso kuva paketissa). Metalliset ovenpielet voivat häiritä ovikoskettimen toimintaa. Häiriön ehkäisemiseksi voi käyttää pieniä ei-magneettisesta aineesta (puusta tai muovista) valmistettuja esteitä, jotka sijoitetaan metallisen ovenpielen ja magneetin sekä ovenpielen ja tunnistimen väliin. Voit testata ovikosketinta avaamalla ja sulkemalla oven ja tarkistamalla, syttyykö laitteen etuosassa oleva merkkivalo. Vihreä merkkivalo kertoo ovikoskettimen toimivan oikein ja yhteyden keskusyksikköön toimivan. Punainen merkkivalo kuvaa ongelmaa laitteen toiminnassa tai yhteydessä keskusyksikköön. Huom! Punainen merkkivalo välähtää ovea avattaessa ja suljettaessa. Tämä on normaalia laitteen toimintaa. Huom! Jos kiinnität tunnistimen tarralla, jätä tunnistimen pohjan ja oven karmin väliin tilaa, jotta pääset vaihtamaan paristot myöhemmin Avaimenlukija Avaimenlukija suositellaan asennettavaksi sellaisen oven viereen, jota talon asukkaat käyttävät useimmin kulkureittinä. Elisa Vahti -palvelu on tällöin helposti kytkettävissä pois päältä tultaessa sisään ja päälle lähdettäessä ulos. Avaimenlukija voidaan kiinnittää oven viereen seinään tai asettaa pöytäjalustan kanssa esim. eteisen pöydälle Sireeni Sisäsireeni suositellaan kiinnitettäväksi pistorasiaan, joka sijaitsee niin, että sireenin muistutusääni on kuultavissa 30 sekunnin (sisääntuloviive) ajan sisään tulosta. Elisa Vahti -palvelu pitää kytkeä pois toiminnasta tämän sisääntuloviiveen aikana. Sireenin irrottaminen seinästä ei vaikuta Elisa Vahti -palvelun toimintaan. Hälytysääni ei tällöin kuulu, mutta hälytysviestit kulkevat normaalisti. 11

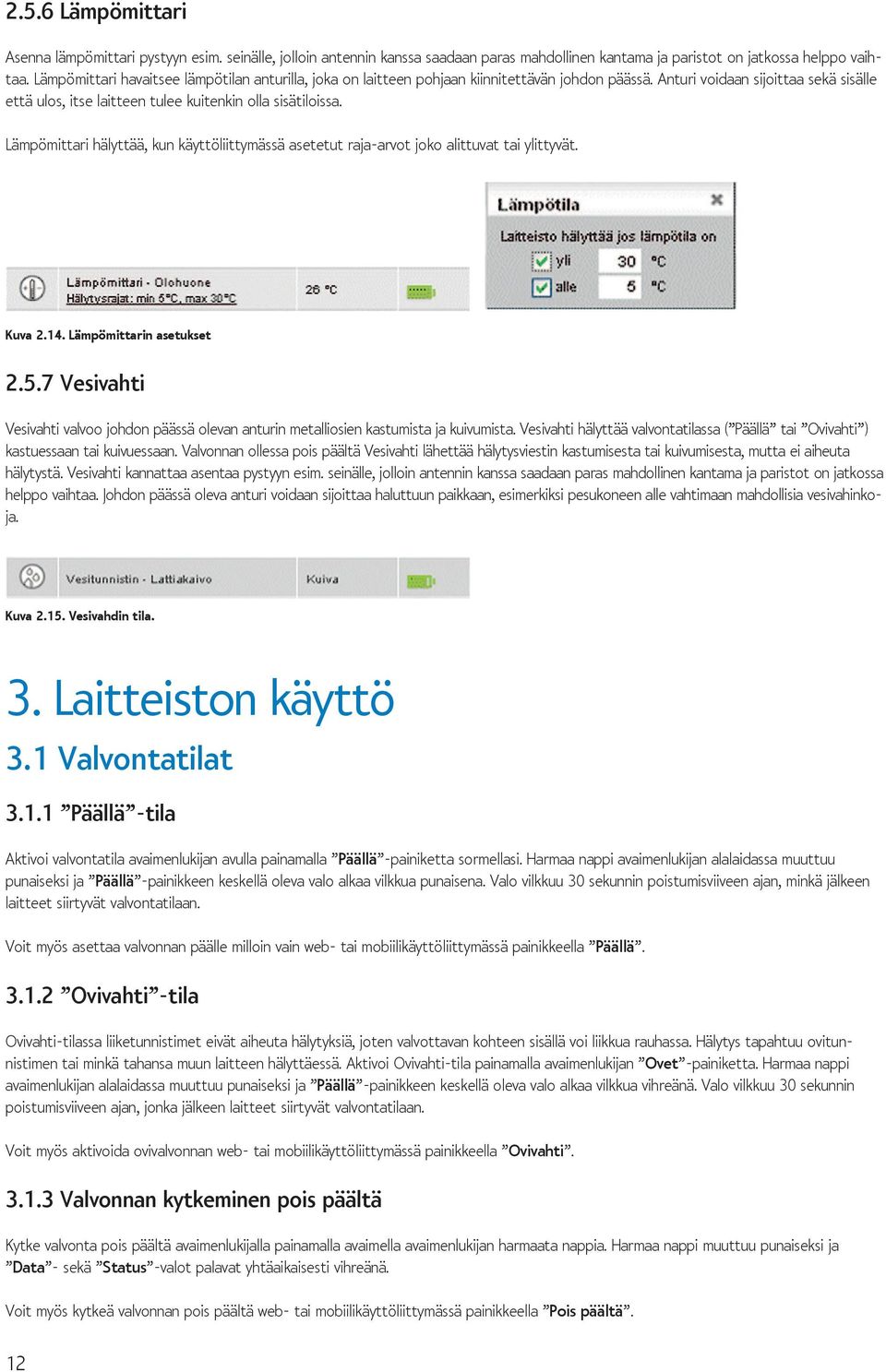

12 2.5.6 Lämpömittari Asenna lämpömittari pystyyn esim. seinälle, jolloin antennin kanssa saadaan paras mahdollinen kantama ja paristot on jatkossa helppo vaihtaa. Lämpömittari havaitsee lämpötilan anturilla, joka on laitteen pohjaan kiinnitettävän johdon päässä. Anturi voidaan sijoittaa sekä sisälle että ulos, itse laitteen tulee kuitenkin olla sisätiloissa. Lämpömittari hälyttää, kun käyttöliittymässä asetetut raja-arvot joko alittuvat tai ylittyvät. Kuva Lämpömittarin asetukset Vesivahti Vesivahti valvoo johdon päässä olevan anturin metalliosien kastumista ja kuivumista. Vesivahti hälyttää valvontatilassa ( Päällä tai Ovivahti ) kastuessaan tai kuivuessaan. Valvonnan ollessa pois päältä Vesivahti lähettää hälytysviestin kastumisesta tai kuivumisesta, mutta ei aiheuta hälytystä. Vesivahti kannattaa asentaa pystyyn esim. seinälle, jolloin antennin kanssa saadaan paras mahdollinen kantama ja paristot on jatkossa helppo vaihtaa. Johdon päässä oleva anturi voidaan sijoittaa haluttuun paikkaan, esimerkiksi pesukoneen alle vahtimaan mahdollisia vesivahinkoja. Kuva Vesivahdin tila. 3. Laitteiston käyttö 3.1 Valvontatilat Päällä -tila Aktivoi valvontatila avaimenlukijan avulla painamalla Päällä -painiketta sormellasi. Harmaa nappi avaimenlukijan alalaidassa muuttuu punaiseksi ja Päällä -painikkeen keskellä oleva valo alkaa vilkkua punaisena. Valo vilkkuu 30 sekunnin poistumisviiveen ajan, minkä jälkeen laitteet siirtyvät valvontatilaan. Voit myös asettaa valvonnan päälle milloin vain web- tai mobiilikäyttöliittymässä painikkeella Päällä Ovivahti -tila Ovivahti-tilassa liiketunnistimet eivät aiheuta hälytyksiä, joten valvottavan kohteen sisällä voi liikkua rauhassa. Hälytys tapahtuu ovitunnistimen tai minkä tahansa muun laitteen hälyttäessä. Aktivoi Ovivahti-tila painamalla avaimenlukijan Ovet -painiketta. Harmaa nappi avaimenlukijan alalaidassa muuttuu punaiseksi ja Päällä -painikkeen keskellä oleva valo alkaa vilkkua vihreänä. Valo vilkkuu 30 sekunnin poistumisviiveen ajan, jonka jälkeen laitteet siirtyvät valvontatilaan. Voit myös aktivoida ovivalvonnan web- tai mobiilikäyttöliittymässä painikkeella Ovivahti Valvonnan kytkeminen pois päältä Kytke valvonta pois päältä avaimenlukijalla painamalla avaimella avaimenlukijan harmaata nappia. Harmaa nappi muuttuu punaiseksi ja Data - sekä Status -valot palavat yhtäaikaisesti vihreänä. Voit myös kytkeä valvonnan pois päältä web- tai mobiilikäyttöliittymässä painikkeella Pois päältä. 12

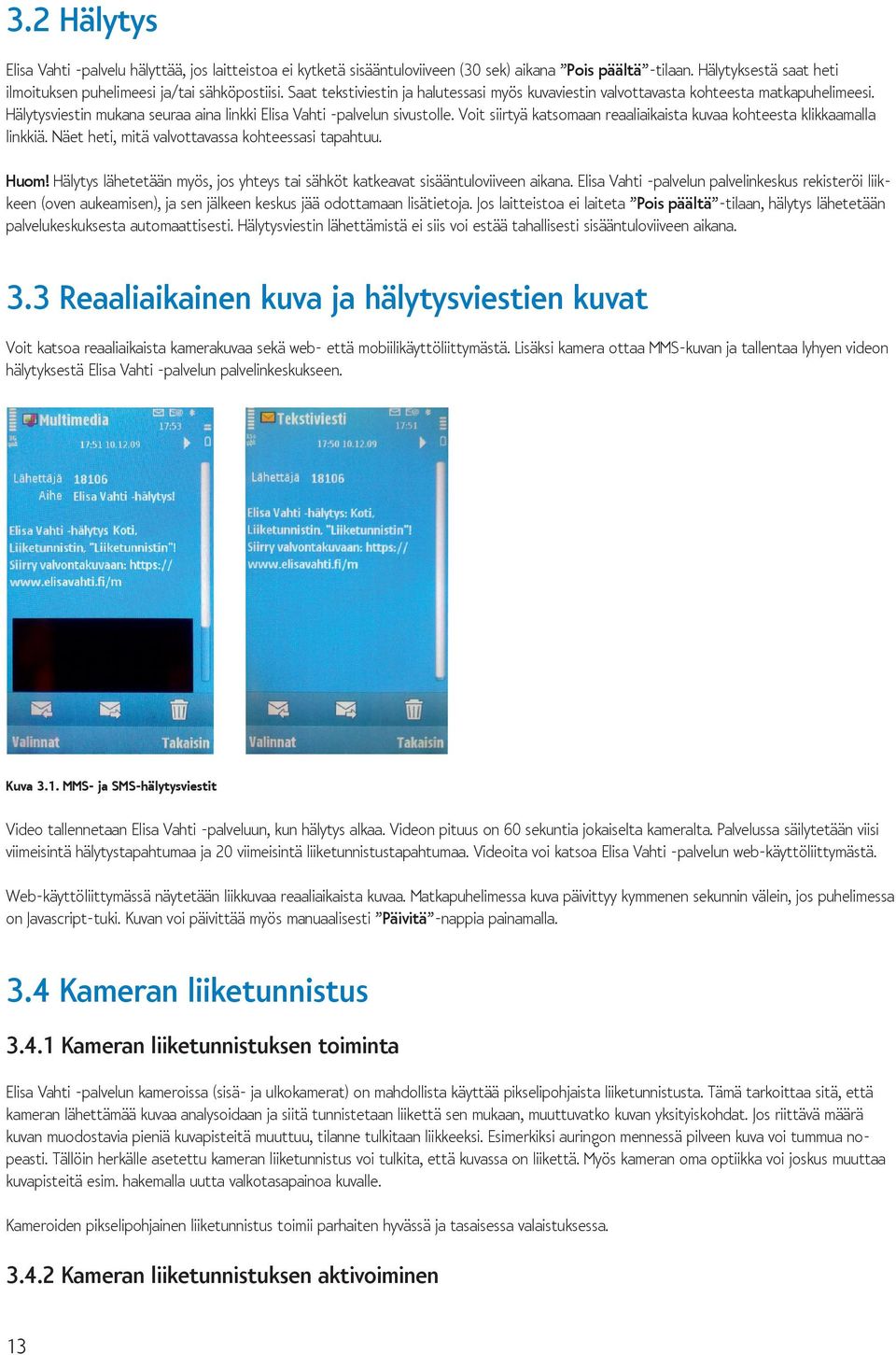

13 3.2 Hälytys Elisa Vahti -palvelu hälyttää, jos laitteistoa ei kytketä sisääntuloviiveen (30 sek) aikana Pois päältä -tilaan. Hälytyksestä saat heti ilmoituksen puhelimeesi ja/tai sähköpostiisi. Saat tekstiviestin ja halutessasi myös kuvaviestin valvottavasta kohteesta matkapuhelimeesi. Hälytysviestin mukana seuraa aina linkki Elisa Vahti -palvelun sivustolle. Voit siirtyä katsomaan reaaliaikaista kuvaa kohteesta klikkaamalla linkkiä. Näet heti, mitä valvottavassa kohteessasi tapahtuu. Huom! Hälytys lähetetään myös, jos yhteys tai sähköt katkeavat sisääntuloviiveen aikana. Elisa Vahti -palvelun palvelinkeskus rekisteröi liikkeen (oven aukeamisen), ja sen jälkeen keskus jää odottamaan lisätietoja. Jos laitteistoa ei laiteta Pois päältä -tilaan, hälytys lähetetään palvelukeskuksesta automaattisesti. Hälytysviestin lähettämistä ei siis voi estää tahallisesti sisääntuloviiveen aikana. 3.3 Reaaliaikainen kuva ja hälytysviestien kuvat Voit katsoa reaaliaikaista kamerakuvaa sekä web- että mobiilikäyttöliittymästä. Lisäksi kamera ottaa MMS-kuvan ja tallentaa lyhyen videon hälytyksestä Elisa Vahti -palvelun palvelinkeskukseen. Kuva 3.1. MMS- ja SMS-hälytysviestit Video tallennetaan Elisa Vahti -palveluun, kun hälytys alkaa. Videon pituus on 60 sekuntia jokaiselta kameralta. Palvelussa säilytetään viisi viimeisintä hälytystapahtumaa ja 20 viimeisintä liiketunnistustapahtumaa. Videoita voi katsoa Elisa Vahti -palvelun web-käyttöliittymästä. Web-käyttöliittymässä näytetään liikkuvaa reaaliaikaista kuvaa. Matkapuhelimessa kuva päivittyy kymmenen sekunnin välein, jos puhelimessa on Javascript-tuki. Kuvan voi päivittää myös manuaalisesti Päivitä -nappia painamalla. 3.4 Kameran liiketunnistus Kameran liiketunnistuksen toiminta Elisa Vahti -palvelun kameroissa (sisä- ja ulkokamerat) on mahdollista käyttää pikselipohjaista liiketunnistusta. Tämä tarkoittaa sitä, että kameran lähettämää kuvaa analysoidaan ja siitä tunnistetaan liikettä sen mukaan, muuttuvatko kuvan yksityiskohdat. Jos riittävä määrä kuvan muodostavia pieniä kuvapisteitä muuttuu, tilanne tulkitaan liikkeeksi. Esimerkiksi auringon mennessä pilveen kuva voi tummua nopeasti. Tällöin herkälle asetettu kameran liiketunnistus voi tulkita, että kuvassa on liikettä. Myös kameran oma optiikka voi joskus muuttaa kuvapisteitä esim. hakemalla uutta valkotasapainoa kuvalle. Kameroiden pikselipohjainen liiketunnistus toimii parhaiten hyvässä ja tasaisessa valaistuksessa Kameran liiketunnistuksen aktivoiminen 13

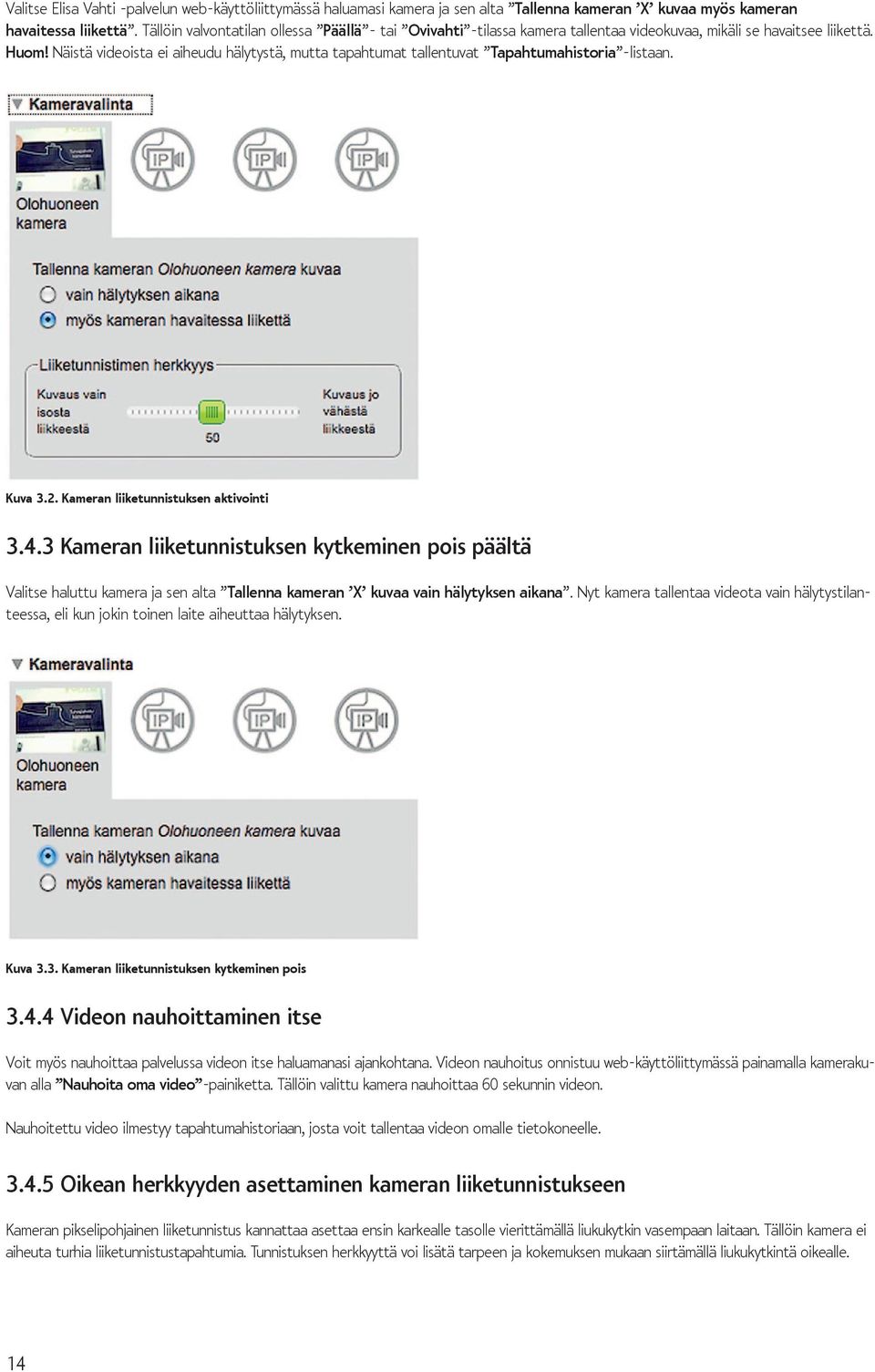

14 Valitse Elisa Vahti -palvelun web-käyttöliittymässä haluamasi kamera ja sen alta Tallenna kameran X kuvaa myös kameran havaitessa liikettä. Tällöin valvontatilan ollessa Päällä - tai Ovivahti -tilassa kamera tallentaa videokuvaa, mikäli se havaitsee liikettä. Huom! Näistä videoista ei aiheudu hälytystä, mutta tapahtumat tallentuvat Tapahtumahistoria -listaan. Kuva 3.2. Kameran liiketunnistuksen aktivointi Kameran liiketunnistuksen kytkeminen pois päältä Valitse haluttu kamera ja sen alta Tallenna kameran X kuvaa vain hälytyksen aikana. Nyt kamera tallentaa videota vain hälytystilanteessa, eli kun jokin toinen laite aiheuttaa hälytyksen. Kuva 3.3. Kameran liiketunnistuksen kytkeminen pois Videon nauhoittaminen itse Voit myös nauhoittaa palvelussa videon itse haluamanasi ajankohtana. Videon nauhoitus onnistuu web-käyttöliittymässä painamalla kamerakuvan alla Nauhoita oma video -painiketta. Tällöin valittu kamera nauhoittaa 60 sekunnin videon. Nauhoitettu video ilmestyy tapahtumahistoriaan, josta voit tallentaa videon omalle tietokoneelle Oikean herkkyyden asettaminen kameran liiketunnistukseen Kameran pikselipohjainen liiketunnistus kannattaa asettaa ensin karkealle tasolle vierittämällä liukukytkin vasempaan laitaan. Tällöin kamera ei aiheuta turhia liiketunnistustapahtumia. Tunnistuksen herkkyyttä voi lisätä tarpeen ja kokemuksen mukaan siirtämällä liukukytkintä oikealle. 14

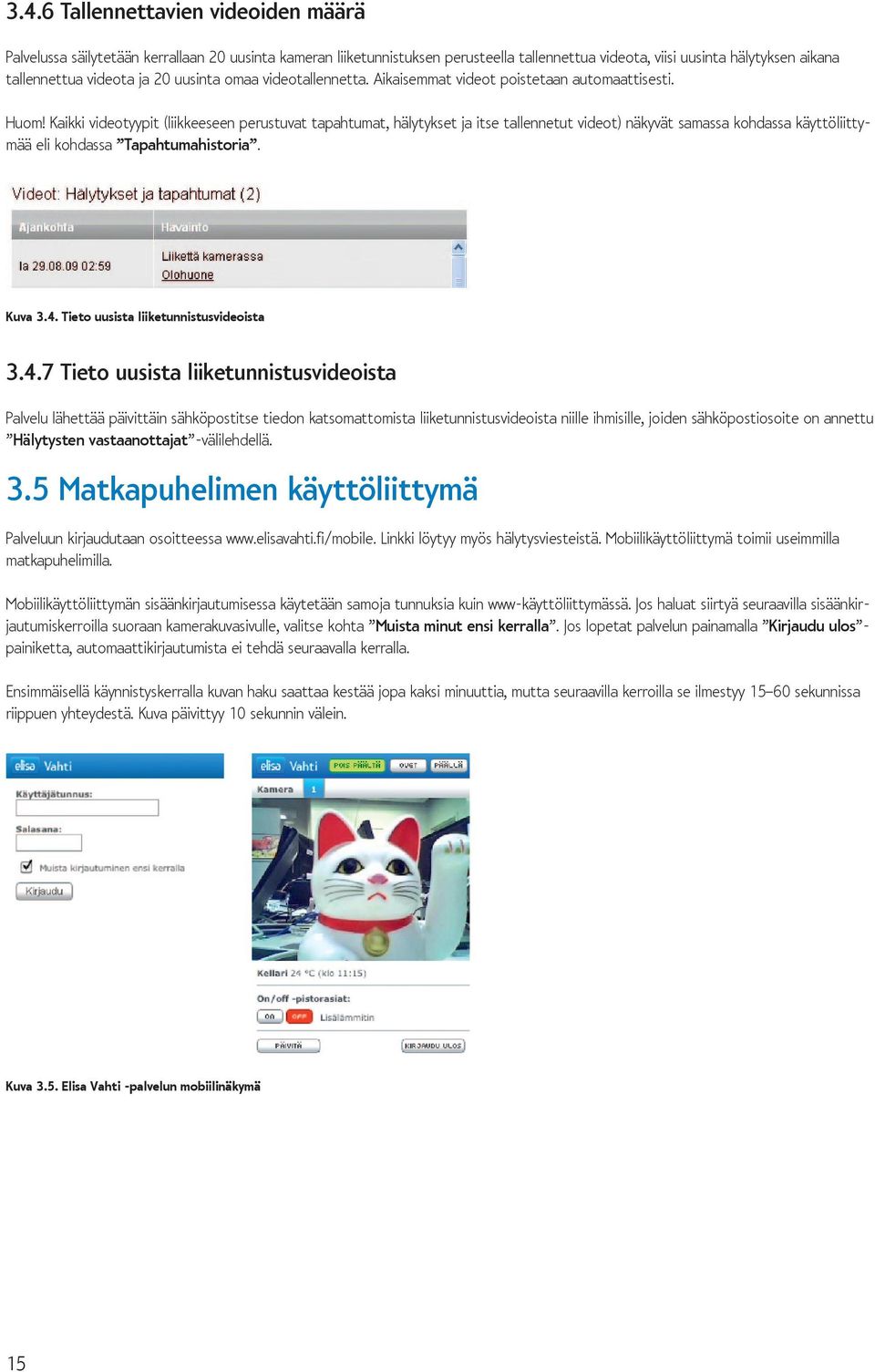

15 3.4.6 Tallennettavien videoiden määrä Palvelussa säilytetään kerrallaan 20 uusinta kameran liiketunnistuksen perusteella tallennettua videota, viisi uusinta hälytyksen aikana tallennettua videota ja 20 uusinta omaa videotallennetta. Aikaisemmat videot poistetaan automaattisesti. Huom! Kaikki videotyypit (liikkeeseen perustuvat tapahtumat, hälytykset ja itse tallennetut videot) näkyvät samassa kohdassa käyttöliittymää eli kohdassa Tapahtumahistoria. Kuva 3.4. Tieto uusista liiketunnistusvideoista Tieto uusista liiketunnistusvideoista Palvelu lähettää päivittäin sähköpostitse tiedon katsomattomista liiketunnistusvideoista niille ihmisille, joiden sähköpostiosoite on annettu Hälytysten vastaanottajat -välilehdellä. 3.5 Matkapuhelimen käyttöliittymä Palveluun kirjaudutaan osoitteessa Linkki löytyy myös hälytysviesteistä. Mobiilikäyttöliittymä toimii useimmilla matkapuhelimilla. Mobiilikäyttöliittymän sisäänkirjautumisessa käytetään samoja tunnuksia kuin www-käyttöliittymässä. Jos haluat siirtyä seuraavilla sisäänkirjautumiskerroilla suoraan kamerakuvasivulle, valitse kohta Muista minut ensi kerralla. Jos lopetat palvelun painamalla Kirjaudu ulos - painiketta, automaattikirjautumista ei tehdä seuraavalla kerralla. Ensimmäisellä käynnistyskerralla kuvan haku saattaa kestää jopa kaksi minuuttia, mutta seuraavilla kerroilla se ilmestyy sekunnissa riippuen yhteydestä. Kuva päivittyy 10 sekunnin välein. Kuva 3.5. Elisa Vahti -palvelun mobiilinäkymä 15

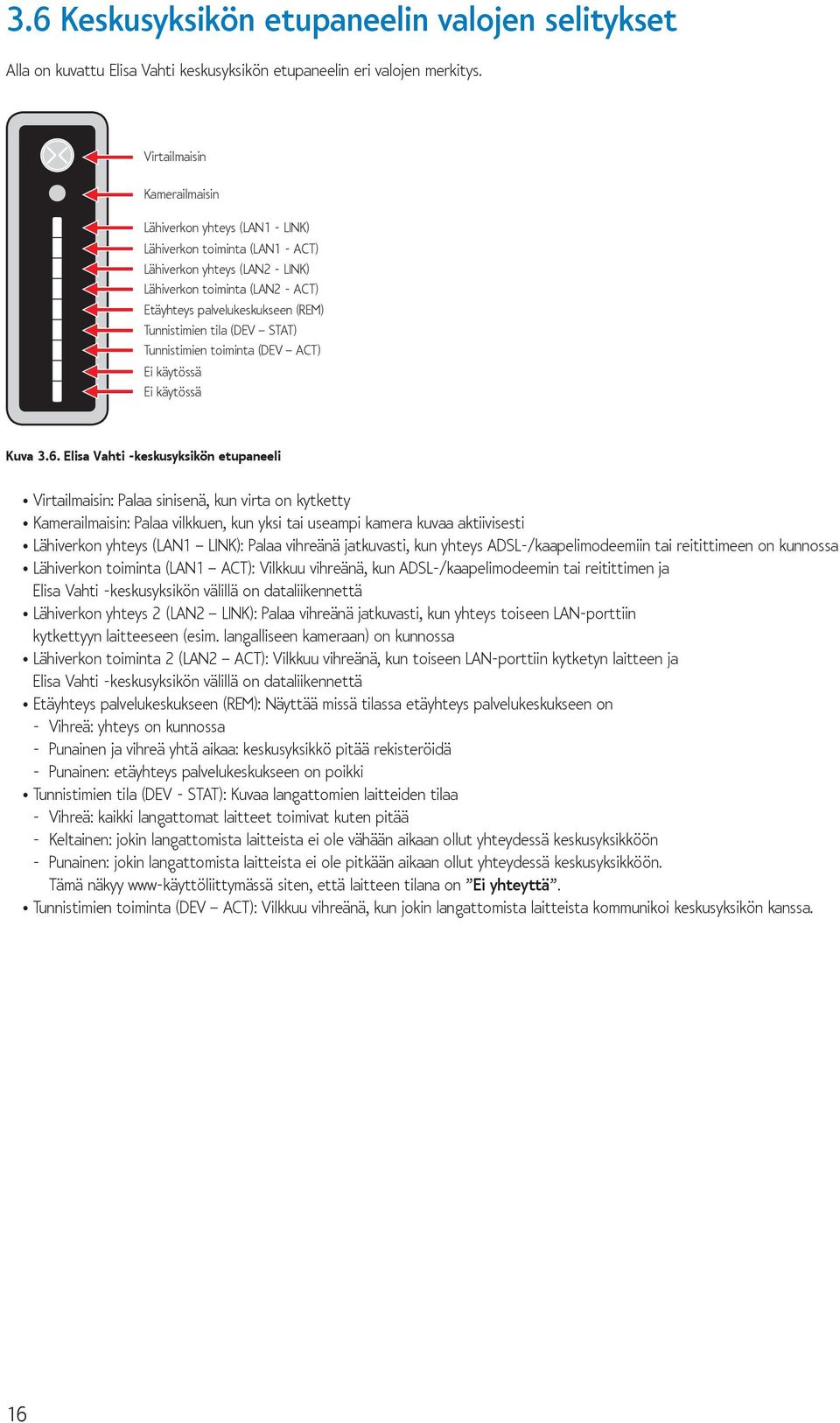

16 3.6 Keskusyksikön etupaneelin valojen selitykset Alla on kuvattu Elisa Vahti keskusyksikön etupaneelin eri valojen merkitys. Virtailmaisin Kamerailmaisin Lähiverkon yhteys (LAN1 - LINK) Lähiverkon toiminta (LAN1 - ACT) Lähiverkon yhteys (LAN2 - LINK) Lähiverkon toiminta (LAN2 - ACT) Etäyhteys palvelukeskukseen (REM) Tunnistimien tila (DEV STAT) Tunnistimien toiminta (DEV ACT) Ei käytössä Ei käytössä Kuva 3.6. Elisa Vahti -keskusyksikön etupaneeli Virtailmaisin: Palaa sinisenä, kun virta on kytketty Kamerailmaisin: Palaa vilkkuen, kun yksi tai useampi kamera kuvaa aktiivisesti Lähiverkon yhteys (LAN1 LINK): Palaa vihreänä jatkuvasti, kun yhteys ADSL-/kaapelimodeemiin tai reitittimeen on kunnossa Lähiverkon toiminta (LAN1 ACT): Vilkkuu vihreänä, kun ADSL-/kaapelimodeemin tai reitittimen ja Elisa Vahti -keskusyksikön välillä on dataliikennettä Lähiverkon yhteys 2 (LAN2 LINK): Palaa vihreänä jatkuvasti, kun yhteys toiseen LAN-porttiin kytkettyyn laitteeseen (esim. langalliseen kameraan) on kunnossa Lähiverkon toiminta 2 (LAN2 ACT): Vilkkuu vihreänä, kun toiseen LAN-porttiin kytketyn laitteen ja Elisa Vahti -keskusyksikön välillä on dataliikennettä Etäyhteys palvelukeskukseen (REM): Näyttää missä tilassa etäyhteys palvelukeskukseen on - Vihreä: yhteys on kunnossa - Punainen ja vihreä yhtä aikaa: keskusyksikkö pitää rekisteröidä - Punainen: etäyhteys palvelukeskukseen on poikki Tunnistimien tila (DEV - STAT): Kuvaa langattomien laitteiden tilaa - Vihreä: kaikki langattomat laitteet toimivat kuten pitää - Keltainen: jokin langattomista laitteista ei ole vähään aikaan ollut yhteydessä keskusyksikköön - Punainen: jokin langattomista laitteista ei ole pitkään aikaan ollut yhteydessä keskusyksikköön. Tämä näkyy www-käyttöliittymässä siten, että laitteen tilana on Ei yhteyttä. Tunnistimien toiminta (DEV ACT): Vilkkuu vihreänä, kun jokin langattomista laitteista kommunikoi keskusyksikön kanssa. 16

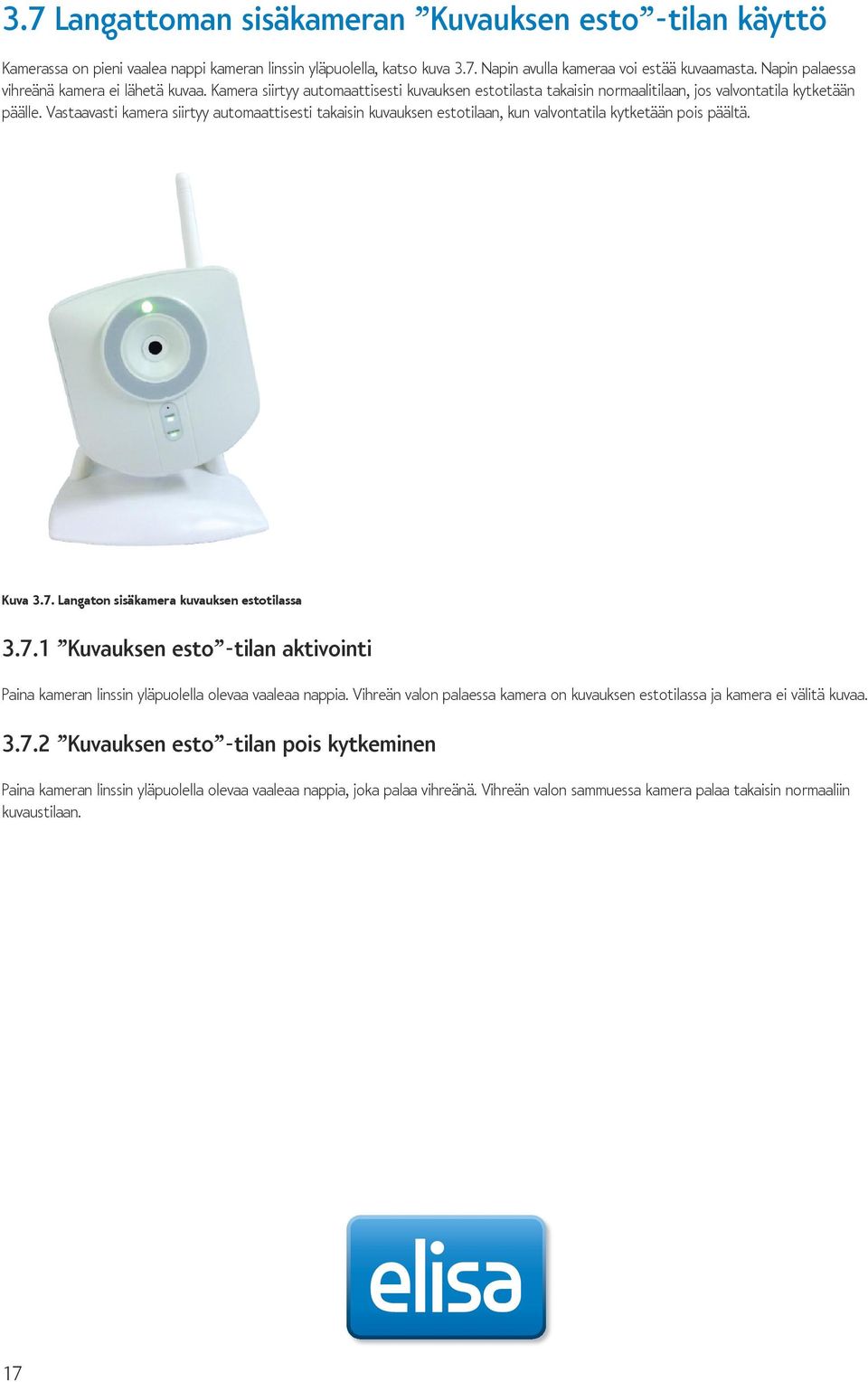

17 3.7 Langattoman sisäkameran Kuvauksen esto -tilan käyttö Kamerassa on pieni vaalea nappi kameran linssin yläpuolella, katso kuva 3.7. Napin avulla kameraa voi estää kuvaamasta. Napin palaessa vihreänä kamera ei lähetä kuvaa. Kamera siirtyy automaattisesti kuvauksen estotilasta takaisin normaalitilaan, jos valvontatila kytketään päälle. Vastaavasti kamera siirtyy automaattisesti takaisin kuvauksen estotilaan, kun valvontatila kytketään pois päältä. Kuva 3.7. Langaton sisäkamera kuvauksen estotilassa Kuvauksen esto -tilan aktivointi Paina kameran linssin yläpuolella olevaa vaaleaa nappia. Vihreän valon palaessa kamera on kuvauksen estotilassa ja kamera ei välitä kuvaa Kuvauksen esto -tilan pois kytkeminen Paina kameran linssin yläpuolella olevaa vaaleaa nappia, joka palaa vihreänä. Vihreän valon sammuessa kamera palaa takaisin normaaliin kuvaustilaan. 17
