1 Effecta VAC aurinkokeräin - ASENNUS - KUNNOSSAPITO - HUOLTO - KIINNITYS

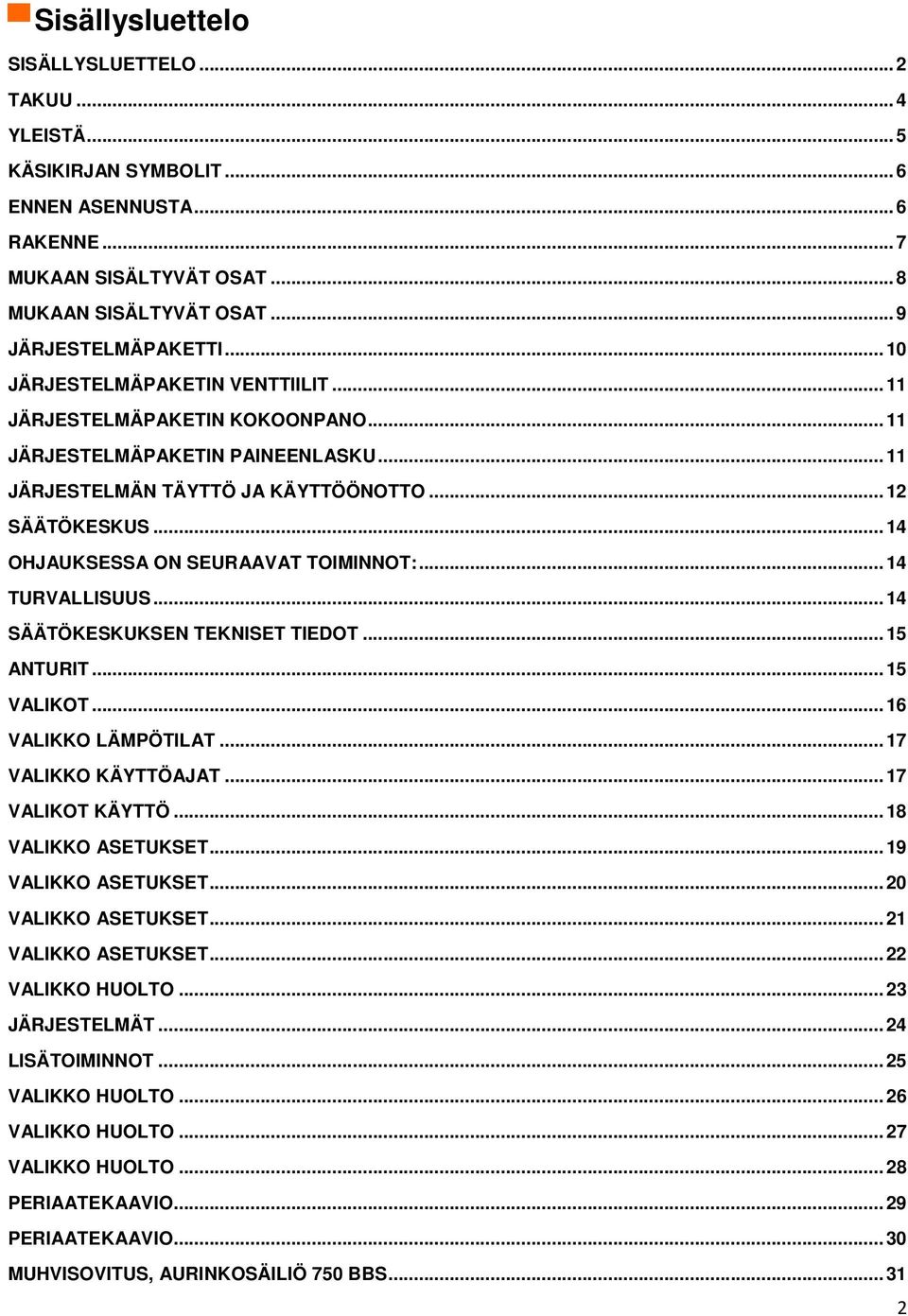

2 Sisällysluettelo SISÄLLYSLUETTELO...2 TAKUU...4 YLEISTÄ...5 KÄSIKIRJAN SYMBOLIT...6 ENNEN ASENNUSTA...6 RAKENNE...7 MUKAAN SISÄLTYVÄT OSAT...8 MUKAAN SISÄLTYVÄT OSAT...9 JÄRJESTELMÄPAKETTI...10 JÄRJESTELMÄPAKETIN VENTTIILIT...11 JÄRJESTELMÄPAKETIN KOKOONPANO...11 JÄRJESTELMÄPAKETIN PAINEENLASKU...11 JÄRJESTELMÄN TÄYTTÖ JA KÄYTTÖÖNOTTO...12 SÄÄTÖKESKUS...14 OHJAUKSESSA ON SEURAAVAT TOIMINNOT:...14 TURVALLISUUS...14 SÄÄTÖKESKUKSEN TEKNISET TIEDOT...15 ANTURIT...15 VALIKOT...16 VALIKKO LÄMPÖTILAT...17 VALIKKO KÄYTTÖAJAT...17 VALIKOT KÄYTTÖ...18 VALIKKO ASETUKSET...19 VALIKKO ASETUKSET...20 VALIKKO ASETUKSET...21 VALIKKO ASETUKSET...22 VALIKKO HUOLTO...23 JÄRJESTELMÄT...24 LISÄTOIMINNOT...25 VALIKKO HUOLTO...26 VALIKKO HUOLTO...27 VALIKKO HUOLTO...28 PERIAATEKAAVIO...29 PERIAATEKAAVIO...30 MUHVISOVITUS, AURINKOSÄILIÖ 750 BBS

3 AURINKOKERÄIMEN TEKNISET TIEDOT...32 VIRTAUS JA TEHO...33 MITTAYKSIKÖT, HARJAKATTO...34 KYTKENTÄEHDOTUKSIA AURINKOKERÄIMILLE...35 KYTKENTÄEHDOTUKSIA AURINKOKERÄIMILLE...36 KIINNITYSOSAT TIILIKATOLLE...37 KIINNIKKEIDEN SIJOITUS TIILIKATOSSA...38 TIILIKIINNIKKEIDEN ASENNUS...39 KIINNITYSHAKOJEN JA TUKIKISKOJEN ASENNUS, VAC 2,0/3, KIINNITYSOSAT AALTOPELTIIN ASENNUSTA VARTEN...41 KIINNIKKEIDEN SIJOITUS ASENNUKSESSA PELTIKATTOON...42 KIINNITYSRUUVIEN ASENNUS...43 KIINNITYSHAKOJEN JA TUKIKISKOJEN ASENNUS AALTOPELTIIN, VAC 2,0/3, KIINNITYSHAKOJEN ASENNUS SAUMAPELTIIN, VAC 2,0/3, KIINNITYSOSAT ASENNUSTA VARTEN TASAISILLE PINNOILLE...46 MITTAYKSIKÖT, TASAISET PINNAT...47 ASENNUS TASAISILLE PINNOILLE...48 RAKENNUSMITAT JULKISIVUSSA...49 KIINNITYSKOHDAT JULKISIVUSSA...50 Asennustiedot: Asentaja: Päivämäärä: Sähköasentaja: 3

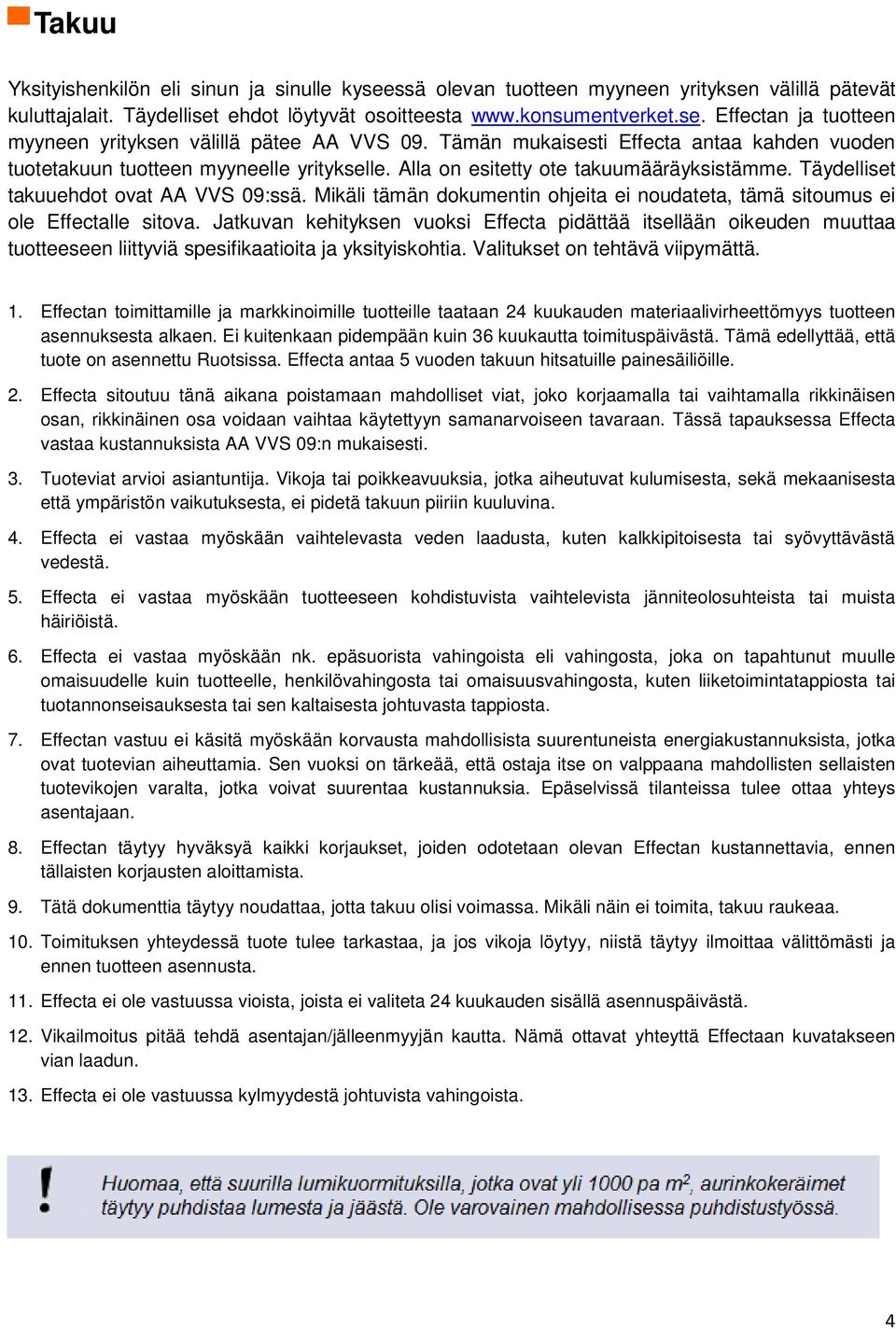

4 Takuu Yksityishenkilön eli sinun ja sinulle kyseessä olevan tuotteen myyneen yrityksen välillä pätevät kuluttajalait. Täydelliset ehdot löytyvät osoitteesta Effectan ja tuotteen myyneen yrityksen välillä pätee AA VVS 09. Tämän mukaisesti Effecta antaa kahden vuoden tuotetakuun tuotteen myyneelle yritykselle. Alla on esitetty ote takuumääräyksistämme. Täydelliset takuuehdot ovat AA VVS 09:ssä. Mikäli tämän dokumentin ohjeita ei noudateta, tämä sitoumus ei ole Effectalle sitova. Jatkuvan kehityksen vuoksi Effecta pidättää itsellään oikeuden muuttaa tuotteeseen liittyviä spesifikaatioita ja yksityiskohtia. Valitukset on tehtävä viipymättä. 1. Effectan toimittamille ja markkinoimille tuotteille taataan 24 kuukauden materiaalivirheettömyys tuotteen asennuksesta alkaen. Ei kuitenkaan pidempään kuin 36 kuukautta toimituspäivästä. Tämä edellyttää, että tuote on asennettu Ruotsissa. Effecta antaa 5 vuoden takuun hitsatuille painesäiliöille. 2. Effecta sitoutuu tänä aikana poistamaan mahdolliset viat, joko korjaamalla tai vaihtamalla rikkinäisen osan, rikkinäinen osa voidaan vaihtaa käytettyyn samanarvoiseen tavaraan. Tässä tapauksessa Effecta vastaa kustannuksista AA VVS 09:n mukaisesti. 3. Tuoteviat arvioi asiantuntija. Vikoja tai poikkeavuuksia, jotka aiheutuvat kulumisesta, sekä mekaanisesta että ympäristön vaikutuksesta, ei pidetä takuun piiriin kuuluvina. 4. Effecta ei vastaa myöskään vaihtelevasta veden laadusta, kuten kalkkipitoisesta tai syövyttävästä vedestä. 5. Effecta ei vastaa myöskään tuotteeseen kohdistuvista vaihtelevista jänniteolosuhteista tai muista häiriöistä. 6. Effecta ei vastaa myöskään nk. epäsuorista vahingoista eli vahingosta, joka on tapahtunut muulle omaisuudelle kuin tuotteelle, henkilövahingosta tai omaisuusvahingosta, kuten liiketoimintatappiosta tai tuotannonseisauksesta tai sen kaltaisesta johtuvasta tappiosta. 7. Effectan vastuu ei käsitä myöskään korvausta mahdollisista suurentuneista energiakustannuksista, jotka ovat tuotevian aiheuttamia. Sen vuoksi on tärkeää, että ostaja itse on valppaana mahdollisten sellaisten tuotevikojen varalta, jotka voivat suurentaa kustannuksia. Epäselvissä tilanteissa tulee ottaa yhteys asentajaan. 8. Effectan täytyy hyväksyä kaikki korjaukset, joiden odotetaan olevan Effectan kustannettavia, ennen tällaisten korjausten aloittamista. 9. Tätä dokumenttia täytyy noudattaa, jotta takuu olisi voimassa. Mikäli näin ei toimita, takuu raukeaa. 10. Toimituksen yhteydessä tuote tulee tarkastaa, ja jos vikoja löytyy, niistä täytyy ilmoittaa välittömästi ja ennen tuotteen asennusta. 11. Effecta ei ole vastuussa vioista, joista ei valiteta 24 kuukauden sisällä asennuspäivästä. 12. Vikailmoitus pitää tehdä asentajan/jälleenmyyjän kautta. Nämä ottavat yhteyttä Effectaan kuvatakseen vian laadun. 13. Effecta ei ole vastuussa kylmyydestä johtuvista vahingoista. 4

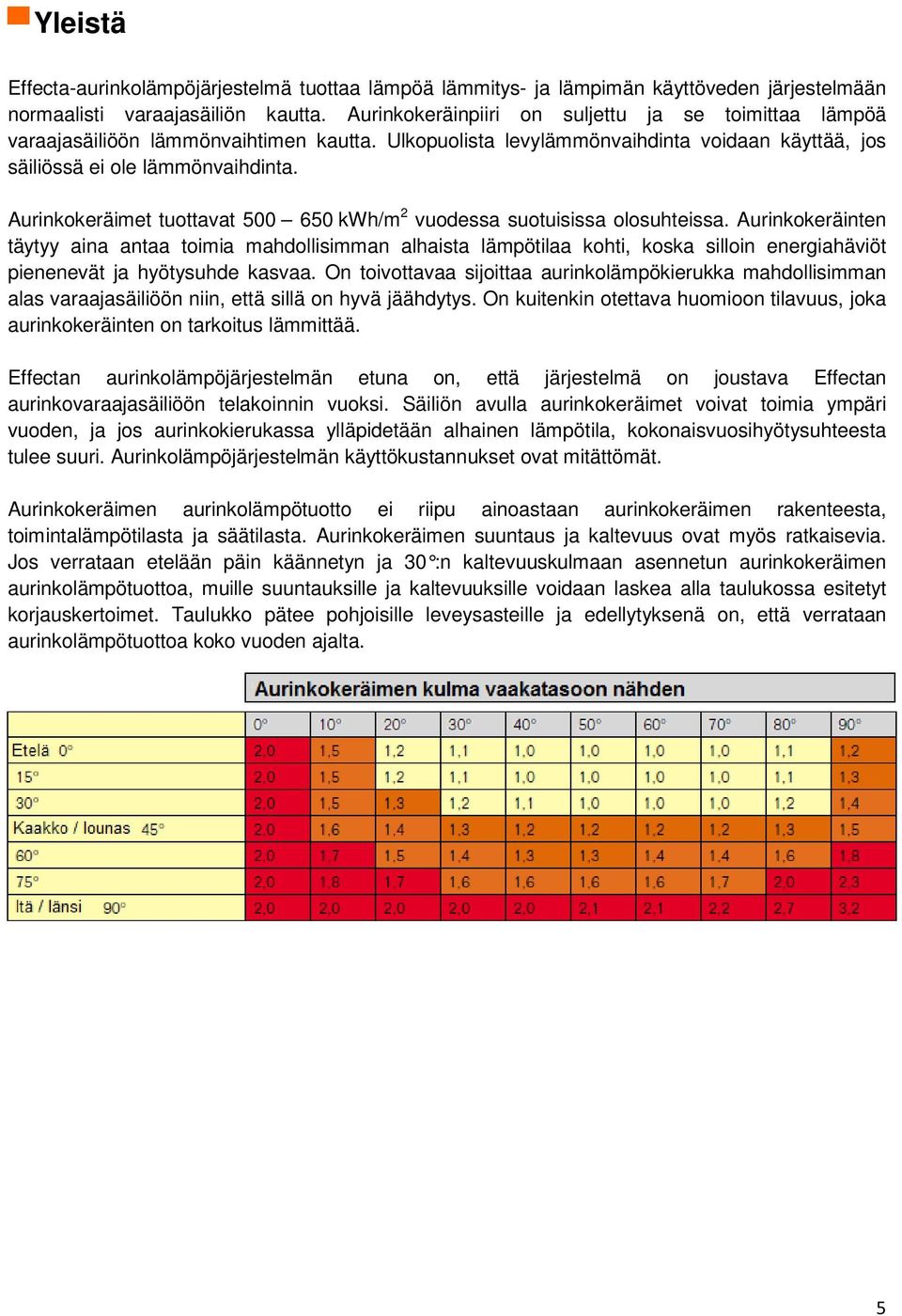

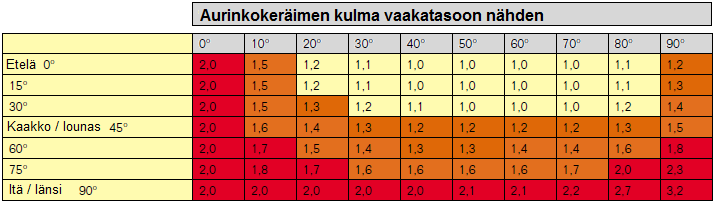

5 Yleistä Effecta-aurinkolämpöjärjestelmä tuottaa lämpöä lämmitys- ja lämpimän käyttöveden järjestelmään normaalisti varaajasäiliön kautta. Aurinkokeräinpiiri on suljettu ja se toimittaa lämpöä varaajasäiliöön lämmönvaihtimen kautta. Ulkopuolista levylämmönvaihdinta voidaan käyttää, jos säiliössä ei ole lämmönvaihdinta. Aurinkokeräimet tuottavat kwh/m 2 vuodessa suotuisissa olosuhteissa. Aurinkokeräinten täytyy aina antaa toimia mahdollisimman alhaista lämpötilaa kohti, koska silloin energiahäviöt pienenevät ja hyötysuhde kasvaa. On toivottavaa sijoittaa aurinkolämpökierukka mahdollisimman alas varaajasäiliöön niin, että sillä on hyvä jäähdytys. On kuitenkin otettava huomioon tilavuus, joka aurinkokeräinten on tarkoitus lämmittää. Effectan aurinkolämpöjärjestelmän etuna on, että järjestelmä on joustava Effectan aurinkovaraajasäiliöön telakoinnin vuoksi. Säiliön avulla aurinkokeräimet voivat toimia ympäri vuoden, ja jos aurinkokierukassa ylläpidetään alhainen lämpötila, kokonaisvuosihyötysuhteesta tulee suuri. Aurinkolämpöjärjestelmän käyttökustannukset ovat mitättömät. Aurinkokeräimen aurinkolämpötuotto ei riipu ainoastaan aurinkokeräimen rakenteesta, toimintalämpötilasta ja säätilasta. Aurinkokeräimen suuntaus ja kaltevuus ovat myös ratkaisevia. Jos verrataan etelään päin käännetyn ja 30 :n kaltevuuskulmaan asennetun aurinkokeräimen aurinkolämpötuottoa, muille suuntauksille ja kaltevuuksille voidaan laskea alla taulukossa esitetyt korjauskertoimet. Taulukko pätee pohjoisille leveysasteille ja edellytyksenä on, että verrataan aurinkolämpötuottoa koko vuoden ajalta. 5

6 Käsikirjan symbolit Ole erityisen huolellinen yksityiskohdissa. Varoitus putoamisvaarasta, käytettävä turvaköyttä tai vastaavaa. Käytettävä suojakäsineitä. Käytettävä suojalaseja. Ennen asennusta Työkaluja, jotka on hyvä olla: mittanauha vasara ja kumivasara porakone metallipora 3,5 ja 4,5 mm puupora 15 / 30 / 50 mm 2 kpl jakoavaimia / 2 kpl putkipihtejä asennustahnaa PUR-vaahtoa ulkokäyttöön liitulanka 6

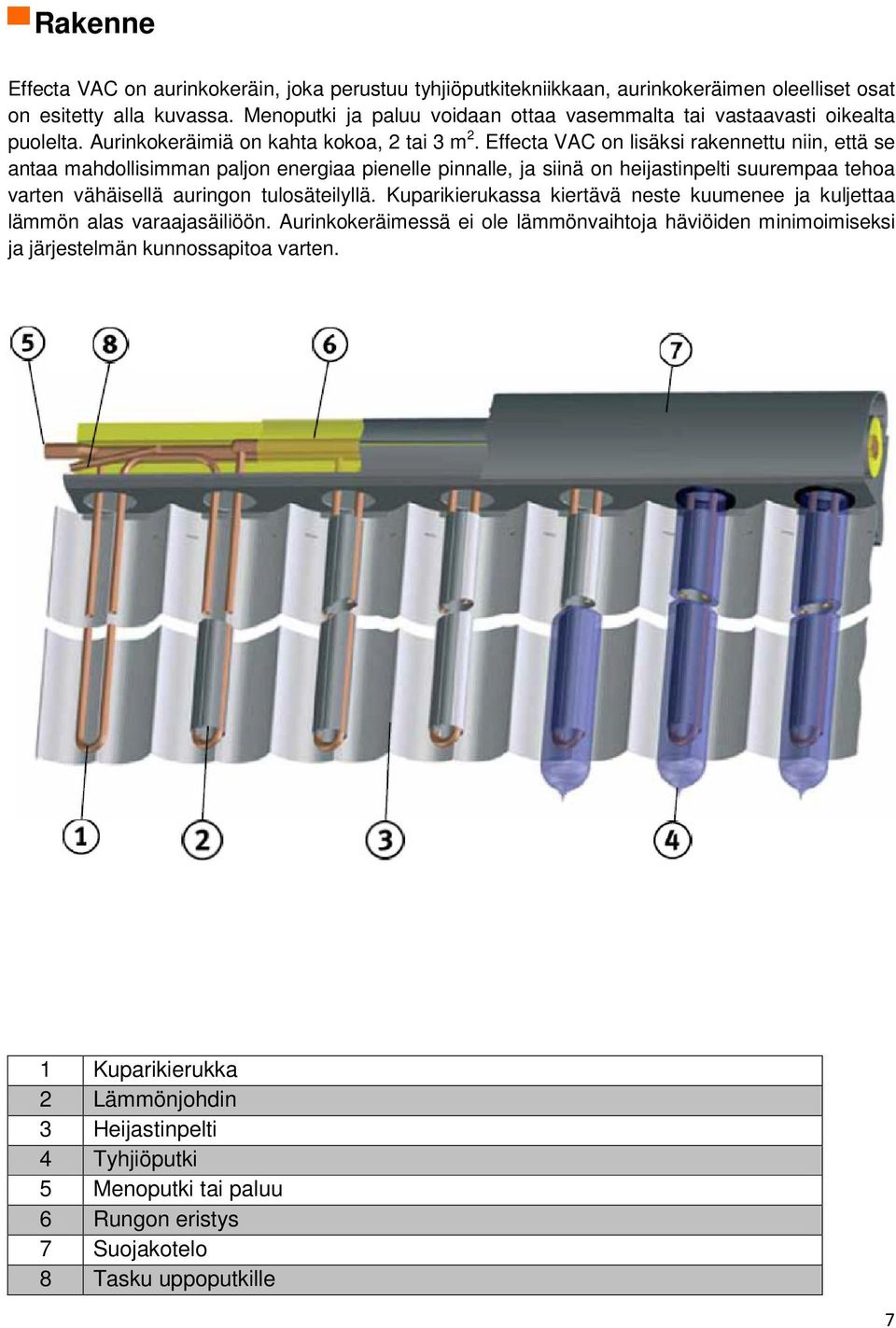

7 Rakenne Effecta VAC on aurinkokeräin, joka perustuu tyhjiöputkitekniikkaan, aurinkokeräimen oleelliset osat on esitetty alla kuvassa. Menoputki ja paluu voidaan ottaa vasemmalta tai vastaavasti oikealta puolelta. Aurinkokeräimiä on kahta kokoa, 2 tai 3 m 2. Effecta VAC on lisäksi rakennettu niin, että se antaa mahdollisimman paljon energiaa pienelle pinnalle, ja siinä on heijastinpelti suurempaa tehoa varten vähäisellä auringon tulosäteilyllä. Kuparikierukassa kiertävä neste kuumenee ja kuljettaa lämmön alas varaajasäiliöön. Aurinkokeräimessä ei ole lämmönvaihtoja häviöiden minimoimiseksi ja järjestelmän kunnossapitoa varten. 1 Kuparikierukka 2 Lämmönjohdin 3 Heijastinpelti 4 Tyhjiöputki 5 Menoputki tai paluu 6 Rungon eristys 7 Suojakotelo 8 Tasku uppoputkille 7

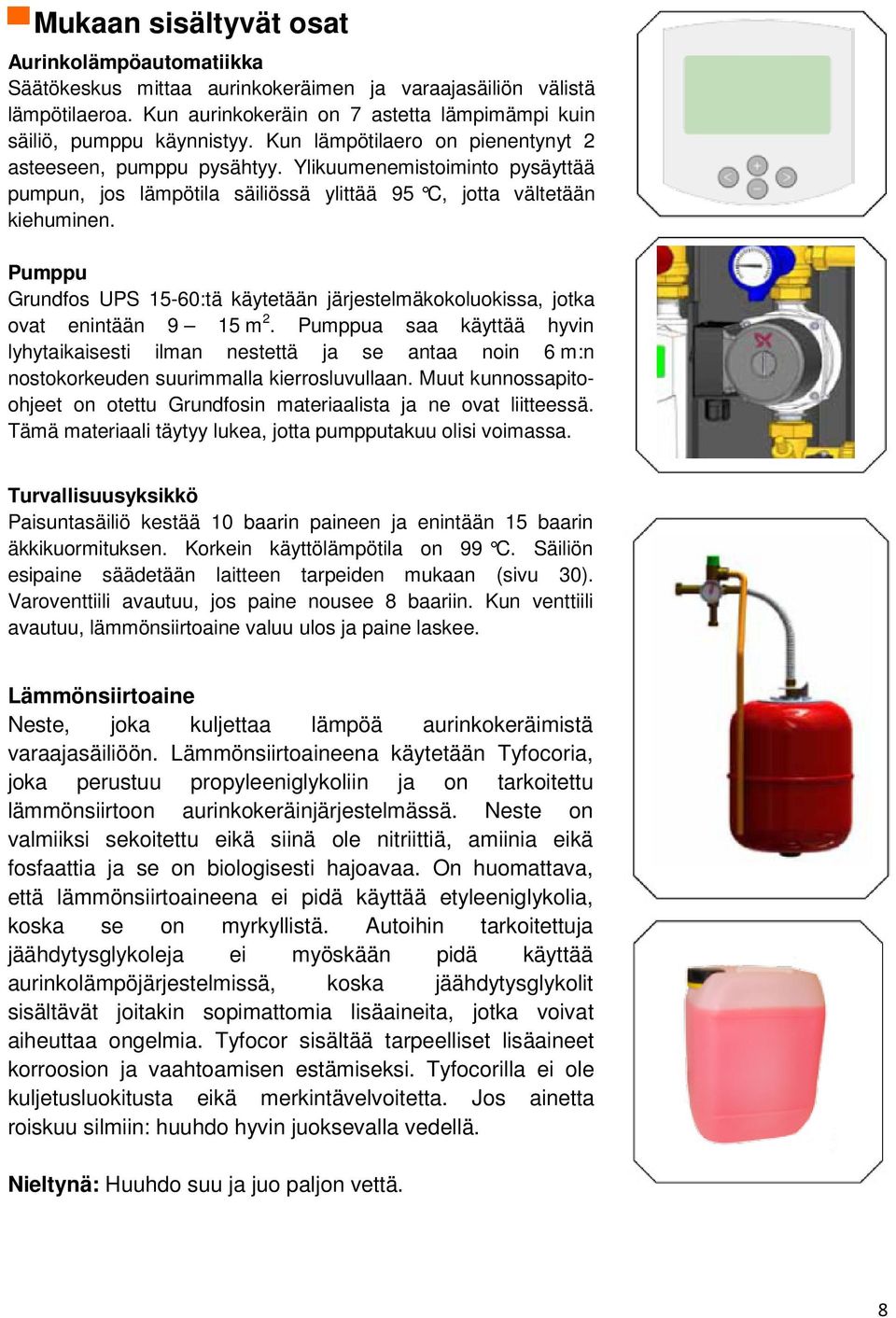

8 Mukaan sisältyvät osat Aurinkolämpöautomatiikka Säätökeskus mittaa aurinkokeräimen ja varaajasäiliön välistä lämpötilaeroa. Kun aurinkokeräin on 7 astetta lämpimämpi kuin säiliö, pumppu käynnistyy. Kun lämpötilaero on pienentynyt 2 asteeseen, pumppu pysähtyy. Ylikuumenemistoiminto pysäyttää pumpun, jos lämpötila säiliössä ylittää 95 C, jotta vältetään kiehuminen. Pumppu Grundfos UPS 15-60:tä käytetään järjestelmäkokoluokissa, jotka ovat enintään 9 15 m 2. Pumppua saa käyttää hyvin lyhytaikaisesti ilman nestettä ja se antaa noin 6 m:n nostokorkeuden suurimmalla kierrosluvullaan. Muut kunnossapitoohjeet on otettu Grundfosin materiaalista ja ne ovat liitteessä. Tämä materiaali täytyy lukea, jotta pumpputakuu olisi voimassa. Turvallisuusyksikkö Paisuntasäiliö kestää 10 baarin paineen ja enintään 15 baarin äkkikuormituksen. Korkein käyttölämpötila on 99 C. Säiliön esipaine säädetään laitteen tarpeiden mukaan (sivu 30). Varoventtiili avautuu, jos paine nousee 8 baariin. Kun venttiili avautuu, lämmönsiirtoaine valuu ulos ja paine laskee. Lämmönsiirtoaine Neste, joka kuljettaa lämpöä aurinkokeräimistä varaajasäiliöön. Lämmönsiirtoaineena käytetään Tyfocoria, joka perustuu propyleeniglykoliin ja on tarkoitettu lämmönsiirtoon aurinkokeräinjärjestelmässä. Neste on valmiiksi sekoitettu eikä siinä ole nitriittiä, amiinia eikä fosfaattia ja se on biologisesti hajoavaa. On huomattava, että lämmönsiirtoaineena ei pidä käyttää etyleeniglykolia, koska se on myrkyllistä. Autoihin tarkoitettuja jäähdytysglykoleja ei myöskään pidä käyttää aurinkolämpöjärjestelmissä, koska jäähdytysglykolit sisältävät joitakin sopimattomia lisäaineita, jotka voivat aiheuttaa ongelmia. Tyfocor sisältää tarpeelliset lisäaineet korroosion ja vaahtoamisen estämiseksi. Tyfocorilla ei ole kuljetusluokitusta eikä merkintävelvoitetta. Jos ainetta roiskuu silmiin: huuhdo hyvin juoksevalla vedellä. Nieltynä: Huuhdo suu ja juo paljon vettä. 8

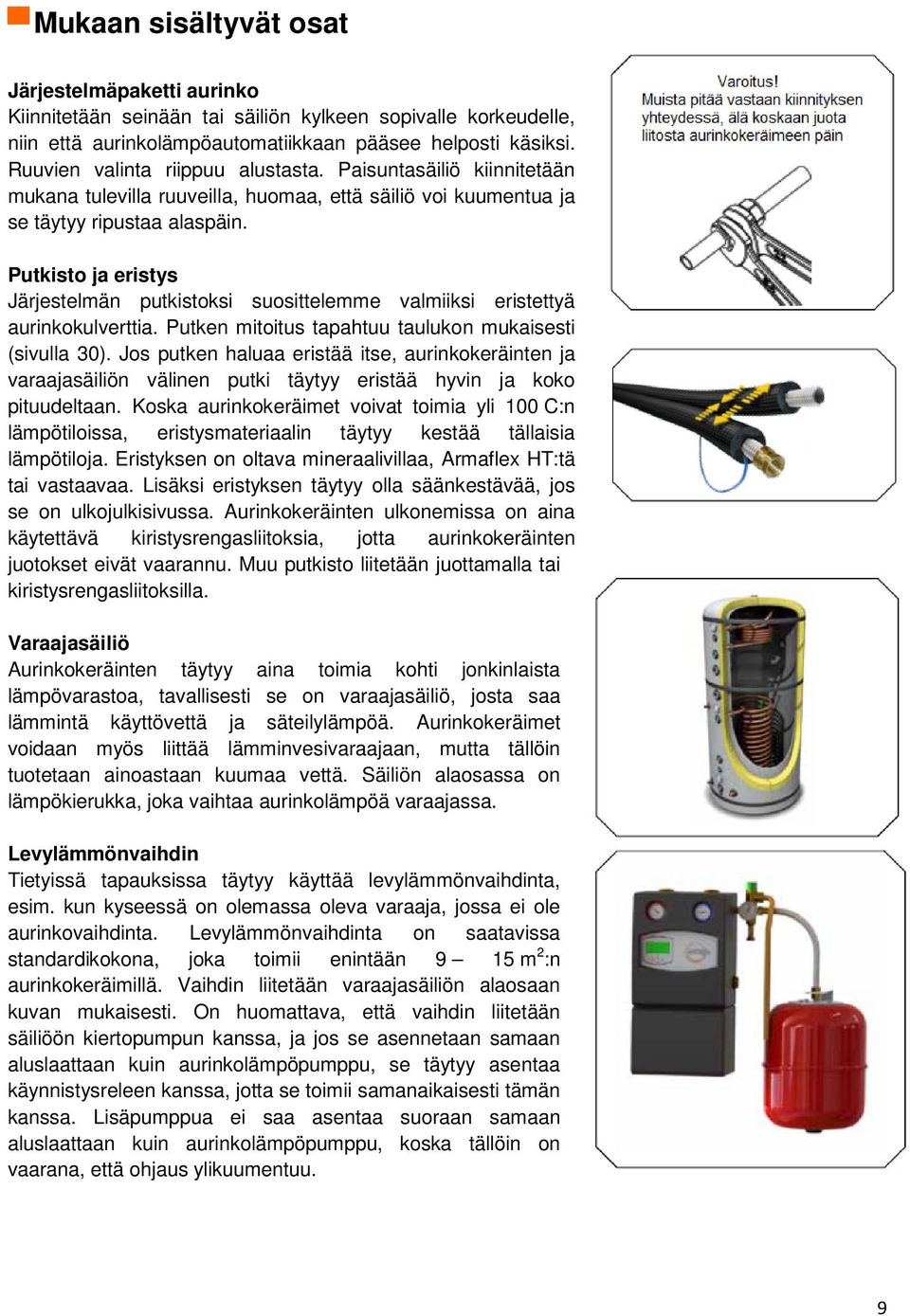

9 Mukaan sisältyvät osat Järjestelmäpaketti aurinko Kiinnitetään seinään tai säiliön kylkeen sopivalle korkeudelle, niin että aurinkolämpöautomatiikkaan pääsee helposti käsiksi. Ruuvien valinta riippuu alustasta. Paisuntasäiliö kiinnitetään mukana tulevilla ruuveilla, huomaa, että säiliö voi kuumentua ja se täytyy ripustaa alaspäin. Putkisto ja eristys Järjestelmän putkistoksi suosittelemme valmiiksi eristettyä aurinkokulverttia. Putken mitoitus tapahtuu taulukon mukaisesti (sivulla 30). Jos putken haluaa eristää itse, aurinkokeräinten ja varaajasäiliön välinen putki täytyy eristää hyvin ja koko pituudeltaan. Koska aurinkokeräimet voivat toimia yli 100 C:n lämpötiloissa, eristysmateriaalin täytyy kestää tällaisia lämpötiloja. Eristyksen on oltava mineraalivillaa, Armaflex HT:tä tai vastaavaa. Lisäksi eristyksen täytyy olla säänkestävää, jos se on ulkojulkisivussa. Aurinkokeräinten ulkonemissa on aina käytettävä kiristysrengasliitoksia, jotta aurinkokeräinten juotokset eivät vaarannu. Muu putkisto liitetään juottamalla tai kiristysrengasliitoksilla. Varaajasäiliö Aurinkokeräinten täytyy aina toimia kohti jonkinlaista lämpövarastoa, tavallisesti se on varaajasäiliö, josta saa lämmintä käyttövettä ja säteilylämpöä. Aurinkokeräimet voidaan myös liittää lämminvesivaraajaan, mutta tällöin tuotetaan ainoastaan kuumaa vettä. Säiliön alaosassa on lämpökierukka, joka vaihtaa aurinkolämpöä varaajassa. Levylämmönvaihdin Tietyissä tapauksissa täytyy käyttää levylämmönvaihdinta, esim. kun kyseessä on olemassa oleva varaaja, jossa ei ole aurinkovaihdinta. Levylämmönvaihdinta on saatavissa standardikokona, joka toimii enintään 9 15 m 2 :n aurinkokeräimillä. Vaihdin liitetään varaajasäiliön alaosaan kuvan mukaisesti. On huomattava, että vaihdin liitetään säiliöön kiertopumpun kanssa, ja jos se asennetaan samaan aluslaattaan kuin aurinkolämpöpumppu, se täytyy asentaa käynnistysreleen kanssa, jotta se toimii samanaikaisesti tämän kanssa. Lisäpumppua ei saa asentaa suoraan samaan aluslaattaan kuin aurinkolämpöpumppu, koska tällöin on vaarana, että ohjaus ylikuumentuu. 9

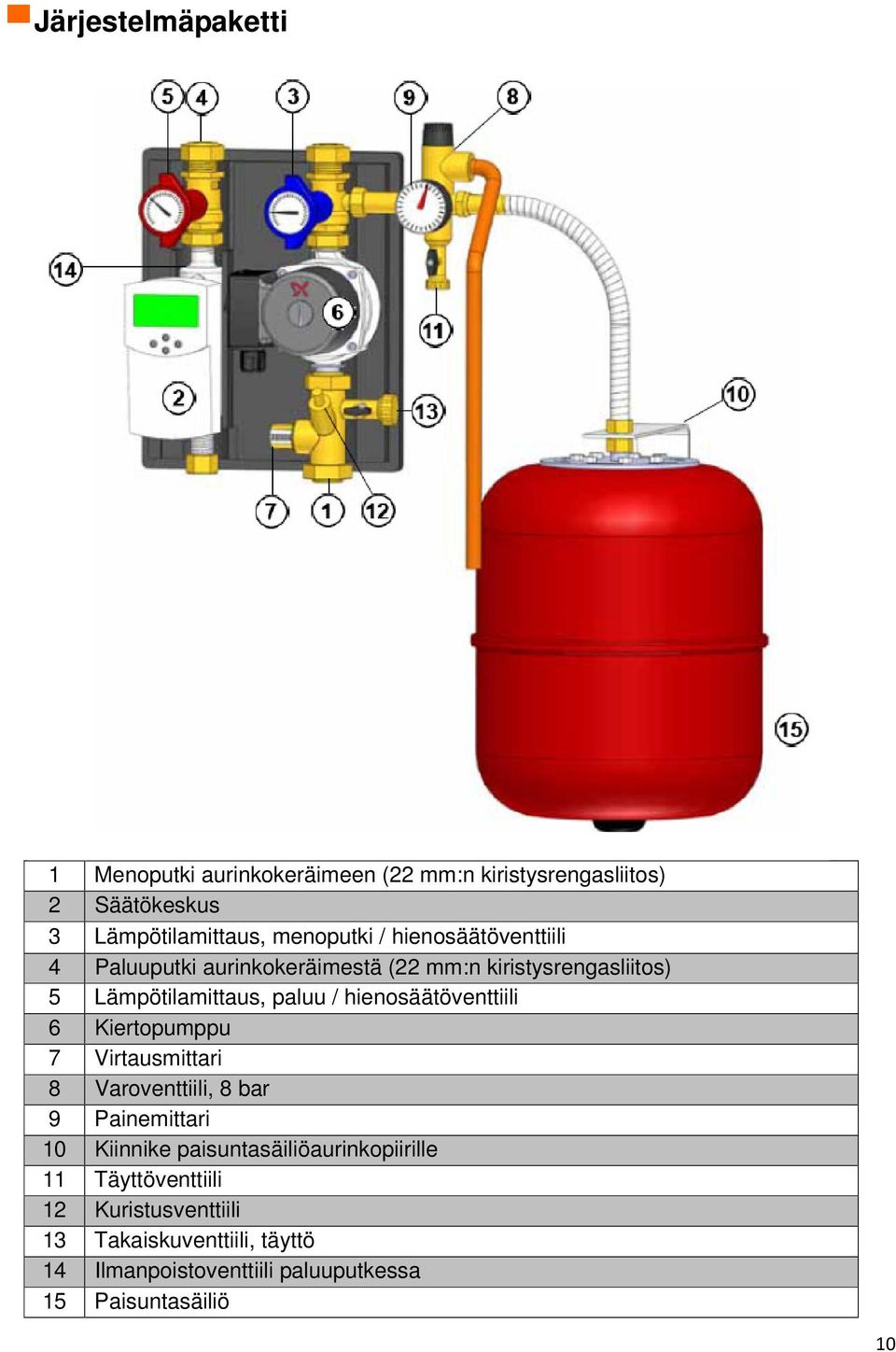

10 Järjestelmäpaketti 1 Menoputki aurinkokeräimeen (22 mm:n kiristysrengasliitos) 2 Säätökeskus 3 Lämpötilamittaus, menoputki / hienosäätöventtiili 4 Paluuputki aurinkokeräimestä (22 mm:n kiristysrengasliitos) 5 Lämpötilamittaus, paluu / hienosäätöventtiili 6 Kiertopumppu 7 Virtausmittari 8 Varoventtiili, 8 bar 9 Painemittari 10 Kiinnike paisuntasäiliöaurinkopiirille 11 Täyttöventtiili 12 Kuristusventtiili 13 Takaiskuventtiili, täyttö 14 Ilmanpoistoventtiili paluuputkessa 15 Paisuntasäiliö 10

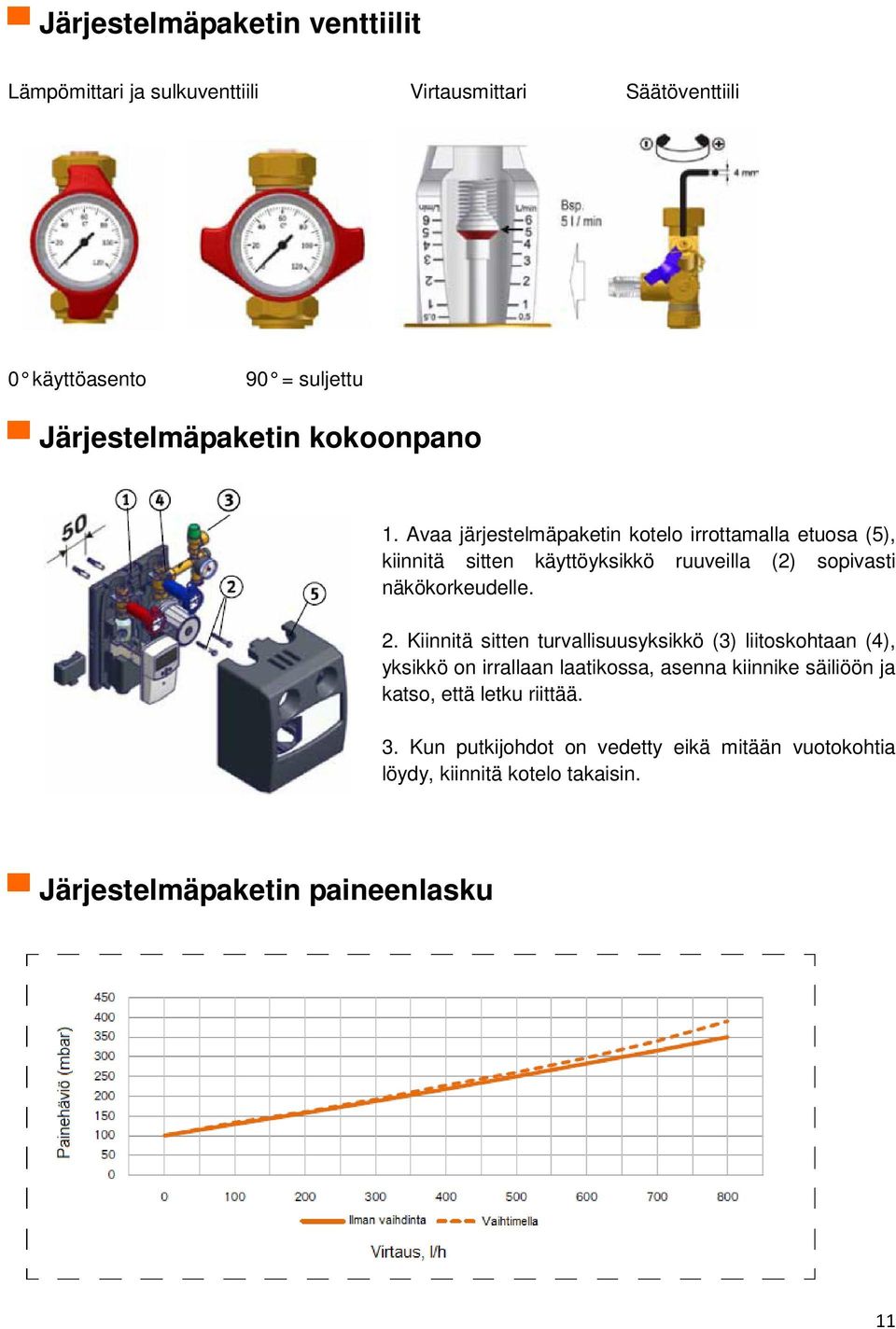

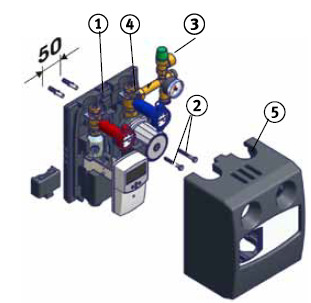

11 Järjestelmäpaketin venttiilit Lämpömittari ja sulkuventtiili Virtausmittari Säätöventtiili 0 käyttöasento 90 = suljettu Järjestelmäpaketin kokoonpano 1. Avaa järjestelmäpaketin kotelo irrottamalla etuosa (5), kiinnitä sitten käyttöyksikkö ruuveilla (2) sopivasti näkökorkeudelle. 2. Kiinnitä sitten turvallisuusyksikkö (3) liitoskohtaan (4), yksikkö on irrallaan laatikossa, asenna kiinnike säiliöön ja katso, että letku riittää. 3. Kun putkijohdot on vedetty eikä mitään vuotokohtia löydy, kiinnitä kotelo takaisin. Järjestelmäpaketin paineenlasku 11

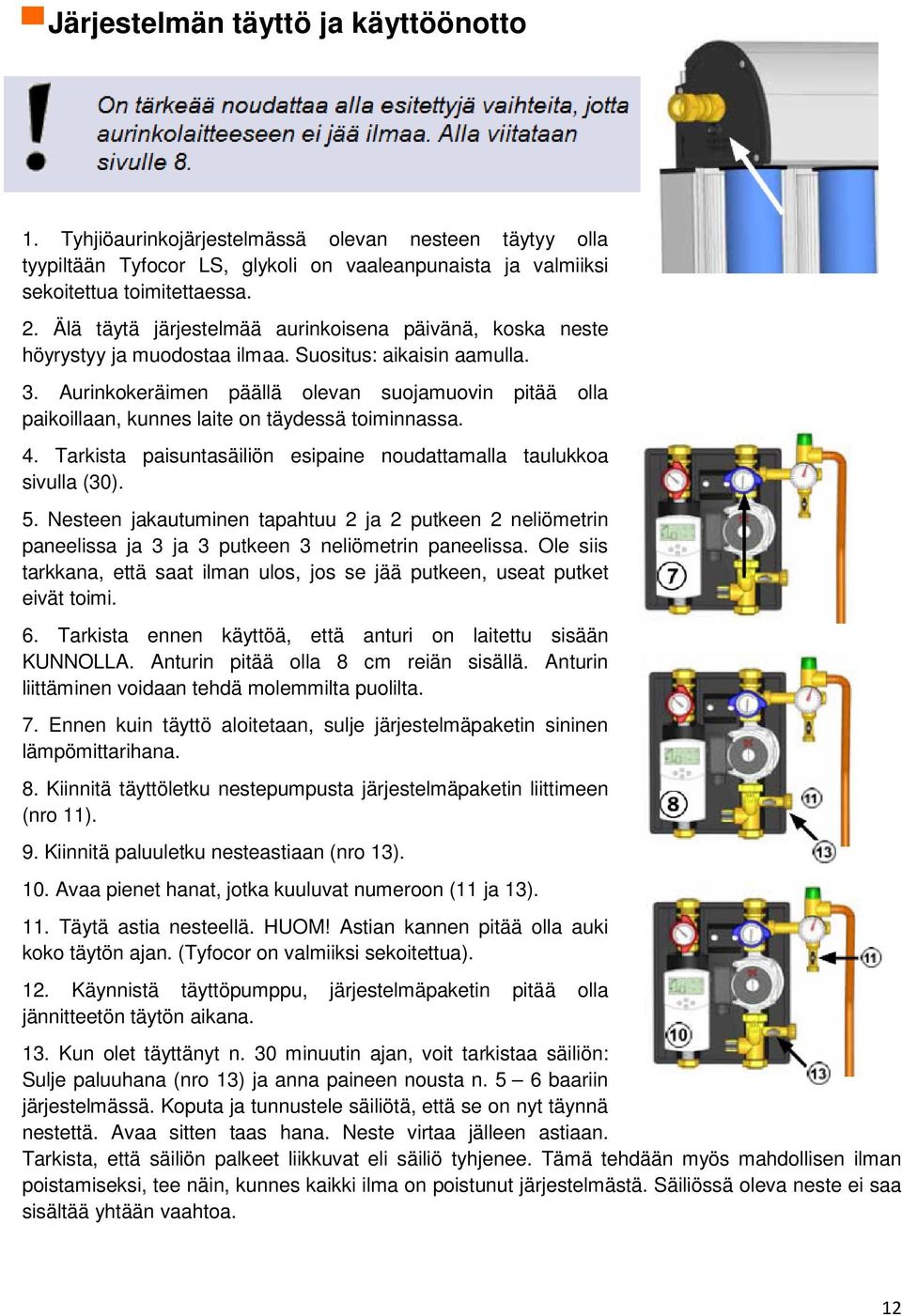

12 Järjestelmän täyttö ja käyttöönotto 1. Tyhjiöaurinkojärjestelmässä olevan nesteen täytyy olla tyypiltään Tyfocor LS, glykoli on vaaleanpunaista ja valmiiksi sekoitettua toimitettaessa. 2. Älä täytä järjestelmää aurinkoisena päivänä, koska neste höyrystyy ja muodostaa ilmaa. Suositus: aikaisin aamulla. 3. Aurinkokeräimen päällä olevan suojamuovin pitää olla paikoillaan, kunnes laite on täydessä toiminnassa. 4. Tarkista paisuntasäiliön esipaine noudattamalla taulukkoa sivulla (30). 5. Nesteen jakautuminen tapahtuu 2 ja 2 putkeen 2 neliömetrin paneelissa ja 3 ja 3 putkeen 3 neliömetrin paneelissa. Ole siis tarkkana, että saat ilman ulos, jos se jää putkeen, useat putket eivät toimi. 6. Tarkista ennen käyttöä, että anturi on laitettu sisään KUNNOLLA. Anturin pitää olla 8 cm reiän sisällä. Anturin liittäminen voidaan tehdä molemmilta puolilta. 7. Ennen kuin täyttö aloitetaan, sulje järjestelmäpaketin sininen lämpömittarihana. 8. Kiinnitä täyttöletku nestepumpusta järjestelmäpaketin liittimeen (nro 11). 9. Kiinnitä paluuletku nesteastiaan (nro 13). 10. Avaa pienet hanat, jotka kuuluvat numeroon (11 ja 13). 11. Täytä astia nesteellä. HUOM! Astian kannen pitää olla auki koko täytön ajan. (Tyfocor on valmiiksi sekoitettua). 12. Käynnistä täyttöpumppu, järjestelmäpaketin pitää olla jännitteetön täytön aikana. 13. Kun olet täyttänyt n. 30 minuutin ajan, voit tarkistaa säiliön: Sulje paluuhana (nro 13) ja anna paineen nousta n. 5 6 baariin järjestelmässä. Koputa ja tunnustele säiliötä, että se on nyt täynnä nestettä. Avaa sitten taas hana. Neste virtaa jälleen astiaan. Tarkista, että säiliön palkeet liikkuvat eli säiliö tyhjenee. Tämä tehdään myös mahdollisen ilman poistamiseksi, tee näin, kunnes kaikki ilma on poistunut järjestelmästä. Säiliössä oleva neste ei saa sisältää yhtään vaahtoa. 12

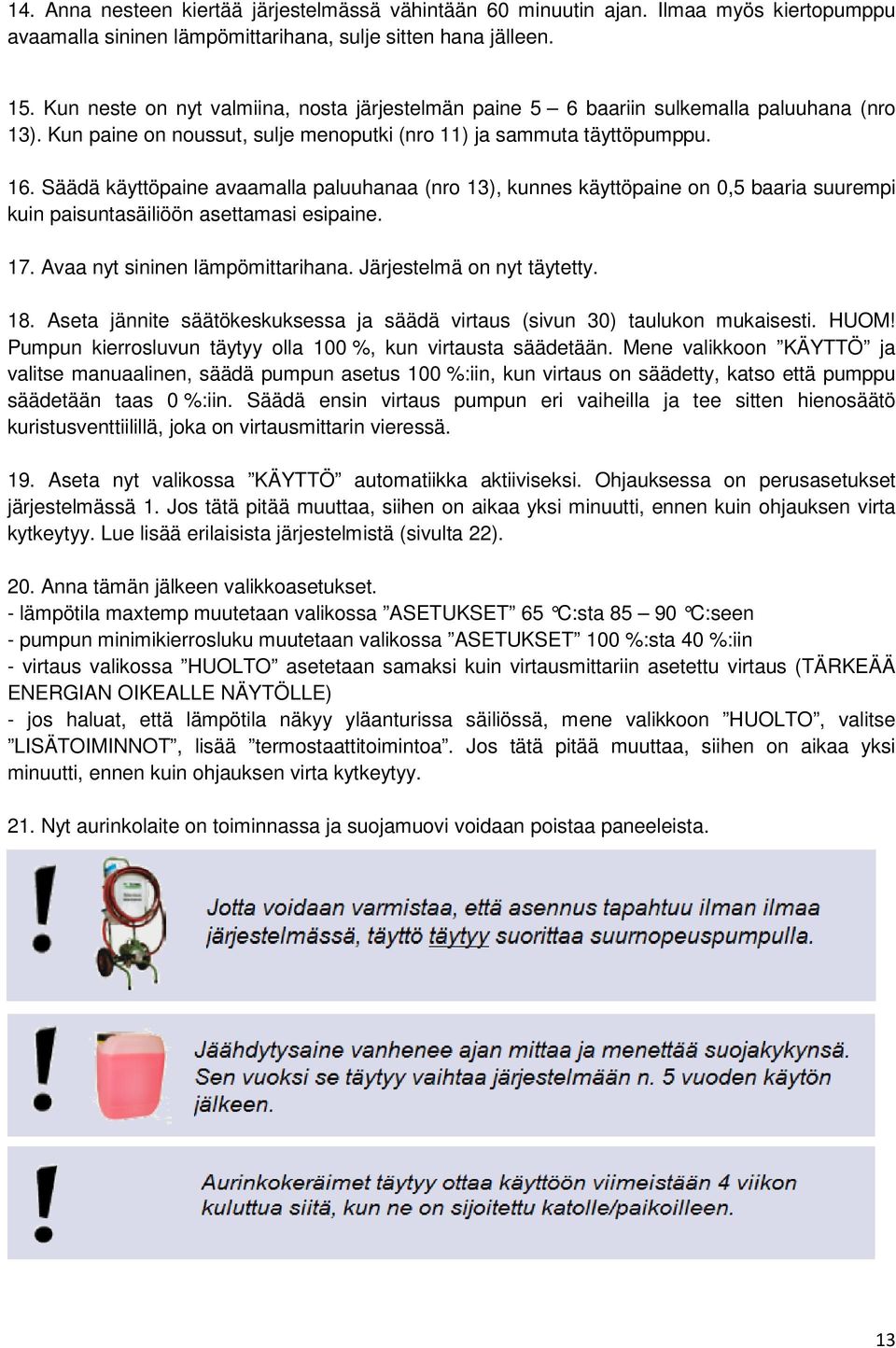

13 14. Anna nesteen kiertää järjestelmässä vähintään 60 minuutin ajan. Ilmaa myös kiertopumppu avaamalla sininen lämpömittarihana, sulje sitten hana jälleen. 15. Kun neste on nyt valmiina, nosta järjestelmän paine 5 6 baariin sulkemalla paluuhana (nro 13). Kun paine on noussut, sulje menoputki (nro 11) ja sammuta täyttöpumppu. 16. Säädä käyttöpaine avaamalla paluuhanaa (nro 13), kunnes käyttöpaine on 0,5 baaria suurempi kuin paisuntasäiliöön asettamasi esipaine. 17. Avaa nyt sininen lämpömittarihana. Järjestelmä on nyt täytetty. 18. Aseta jännite säätökeskuksessa ja säädä virtaus (sivun 30) taulukon mukaisesti. HUOM! Pumpun kierrosluvun täytyy olla 100 %, kun virtausta säädetään. Mene valikkoon KÄYTTÖ ja valitse manuaalinen, säädä pumpun asetus 100 %:iin, kun virtaus on säädetty, katso että pumppu säädetään taas 0 %:iin. Säädä ensin virtaus pumpun eri vaiheilla ja tee sitten hienosäätö kuristusventtiilillä, joka on virtausmittarin vieressä. 19. Aseta nyt valikossa KÄYTTÖ automatiikka aktiiviseksi. Ohjauksessa on perusasetukset järjestelmässä 1. Jos tätä pitää muuttaa, siihen on aikaa yksi minuutti, ennen kuin ohjauksen virta kytkeytyy. Lue lisää erilaisista järjestelmistä (sivulta 22). 20. Anna tämän jälkeen valikkoasetukset. - lämpötila maxtemp muutetaan valikossa ASETUKSET 65 C:sta C:seen - pumpun minimikierrosluku muutetaan valikossa ASETUKSET 100 %:sta 40 %:iin - virtaus valikossa HUOLTO asetetaan samaksi kuin virtausmittariin asetettu virtaus (TÄRKEÄÄ ENERGIAN OIKEALLE NÄYTÖLLE) - jos haluat, että lämpötila näkyy yläanturissa säiliössä, mene valikkoon HUOLTO, valitse LISÄTOIMINNOT, lisää termostaattitoimintoa. Jos tätä pitää muuttaa, siihen on aikaa yksi minuutti, ennen kuin ohjauksen virta kytkeytyy. 21. Nyt aurinkolaite on toiminnassa ja suojamuovi voidaan poistaa paneeleista. 13

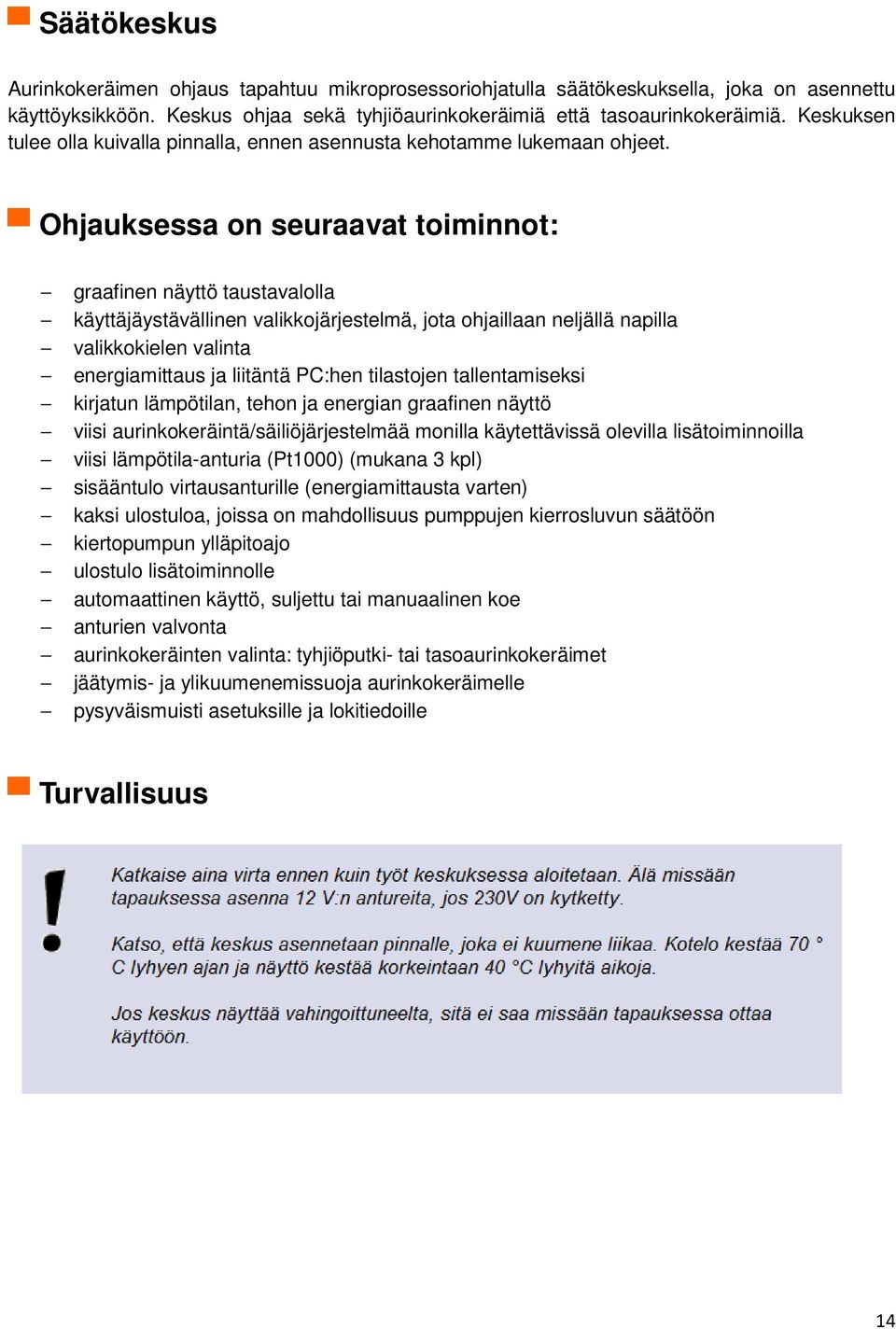

14 Säätökeskus Aurinkokeräimen ohjaus tapahtuu mikroprosessoriohjatulla säätökeskuksella, joka on asennettu käyttöyksikköön. Keskus ohjaa sekä tyhjiöaurinkokeräimiä että tasoaurinkokeräimiä. Keskuksen tulee olla kuivalla pinnalla, ennen asennusta kehotamme lukemaan ohjeet. Ohjauksessa on seuraavat toiminnot: graafinen näyttö taustavalolla käyttäjäystävällinen valikkojärjestelmä, jota ohjaillaan neljällä napilla valikkokielen valinta energiamittaus ja liitäntä PC:hen tilastojen tallentamiseksi kirjatun lämpötilan, tehon ja energian graafinen näyttö viisi aurinkokeräintä/säiliöjärjestelmää monilla käytettävissä olevilla lisätoiminnoilla viisi lämpötila-anturia (Pt1000) (mukana 3 kpl) sisääntulo virtausanturille (energiamittausta varten) kaksi ulostuloa, joissa on mahdollisuus pumppujen kierrosluvun säätöön kiertopumpun ylläpitoajo ulostulo lisätoiminnolle automaattinen käyttö, suljettu tai manuaalinen koe anturien valvonta aurinkokeräinten valinta: tyhjiöputki- tai tasoaurinkokeräimet jäätymis- ja ylikuumenemissuoja aurinkokeräimelle pysyväismuisti asetuksille ja lokitiedoille Turvallisuus 14

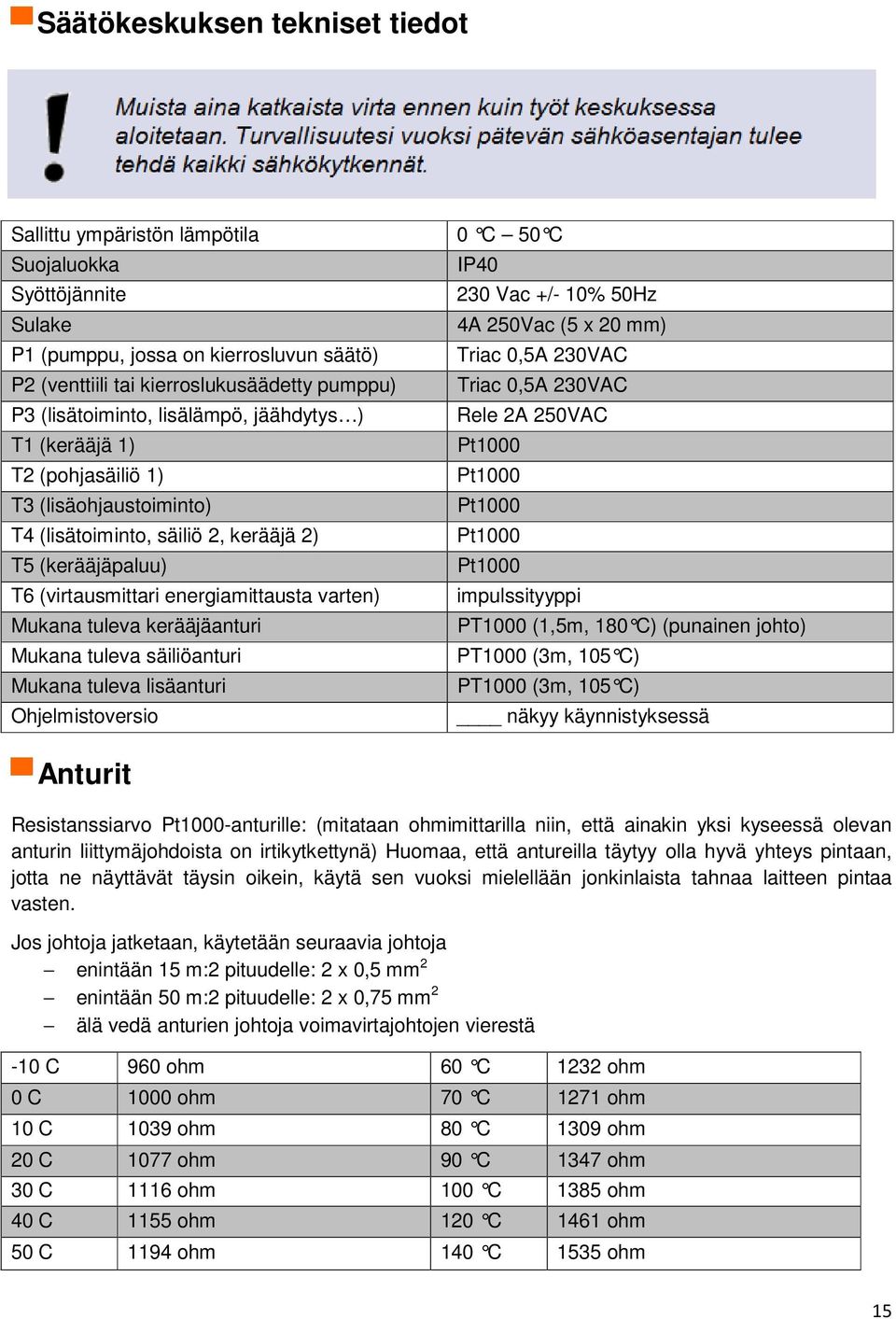

15 Säätökeskuksen tekniset tiedot Sallittu ympäristön lämpötila 0 C 50 C Suojaluokka Syöttöjännite Sulake P1 (pumppu, jossa on kierrosluvun säätö) P2 (venttiili tai kierroslukusäädetty pumppu) P3 (lisätoiminto, lisälämpö, jäähdytys ) T1 (kerääjä 1) T2 (pohjasäiliö 1) T3 (lisäohjaustoiminto) T4 (lisätoiminto, säiliö 2, kerääjä 2) T5 (kerääjäpaluu) T6 (virtausmittari energiamittausta varten) Mukana tuleva kerääjäanturi Mukana tuleva säiliöanturi Mukana tuleva lisäanturi Ohjelmistoversio Anturit IP Vac +/- 10% 50Hz 4A 250Vac (5 x 20 mm) Triac 0,5A 230VAC Triac 0,5A 230VAC Rele 2A 250VAC Pt1000 Pt1000 Pt1000 Pt1000 Pt1000 impulssityyppi PT1000 (1,5m, 180 C) (punainen johto) PT1000 (3m, 105 C) PT1000 (3m, 105 C) näkyy käynnistyksessä Resistanssiarvo Pt1000-anturille: (mitataan ohmimittarilla niin, että ainakin yksi kyseessä olevan anturin liittymäjohdoista on irtikytkettynä) Huomaa, että antureilla täytyy olla hyvä yhteys pintaan, jotta ne näyttävät täysin oikein, käytä sen vuoksi mielellään jonkinlaista tahnaa laitteen pintaa vasten. Jos johtoja jatketaan, käytetään seuraavia johtoja enintään 15 m:2 pituudelle: 2 x 0,5 mm 2 enintään 50 m:2 pituudelle: 2 x 0,75 mm 2 älä vedä anturien johtoja voimavirtajohtojen vierestä -10 C 960 ohm 60 C 1232 ohm 0 C 1000 ohm 70 C 1271 ohm 10 C 1039 ohm 80 C 1309 ohm 20 C 1077 ohm 90 C 1347 ohm 30 C 1116 ohm 100 C 1385 ohm 40 C 1155 ohm 120 C 1461 ohm 50 C 1194 ohm 140 C 1535 ohm 15

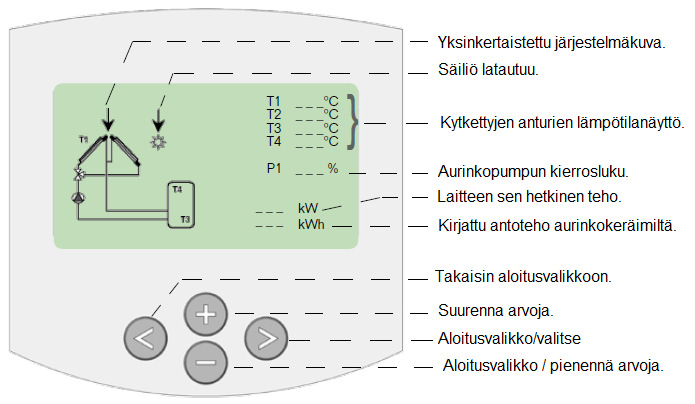

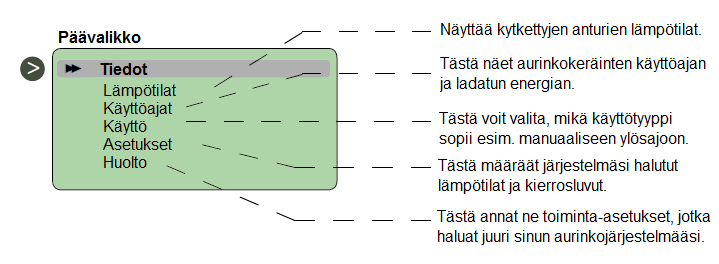

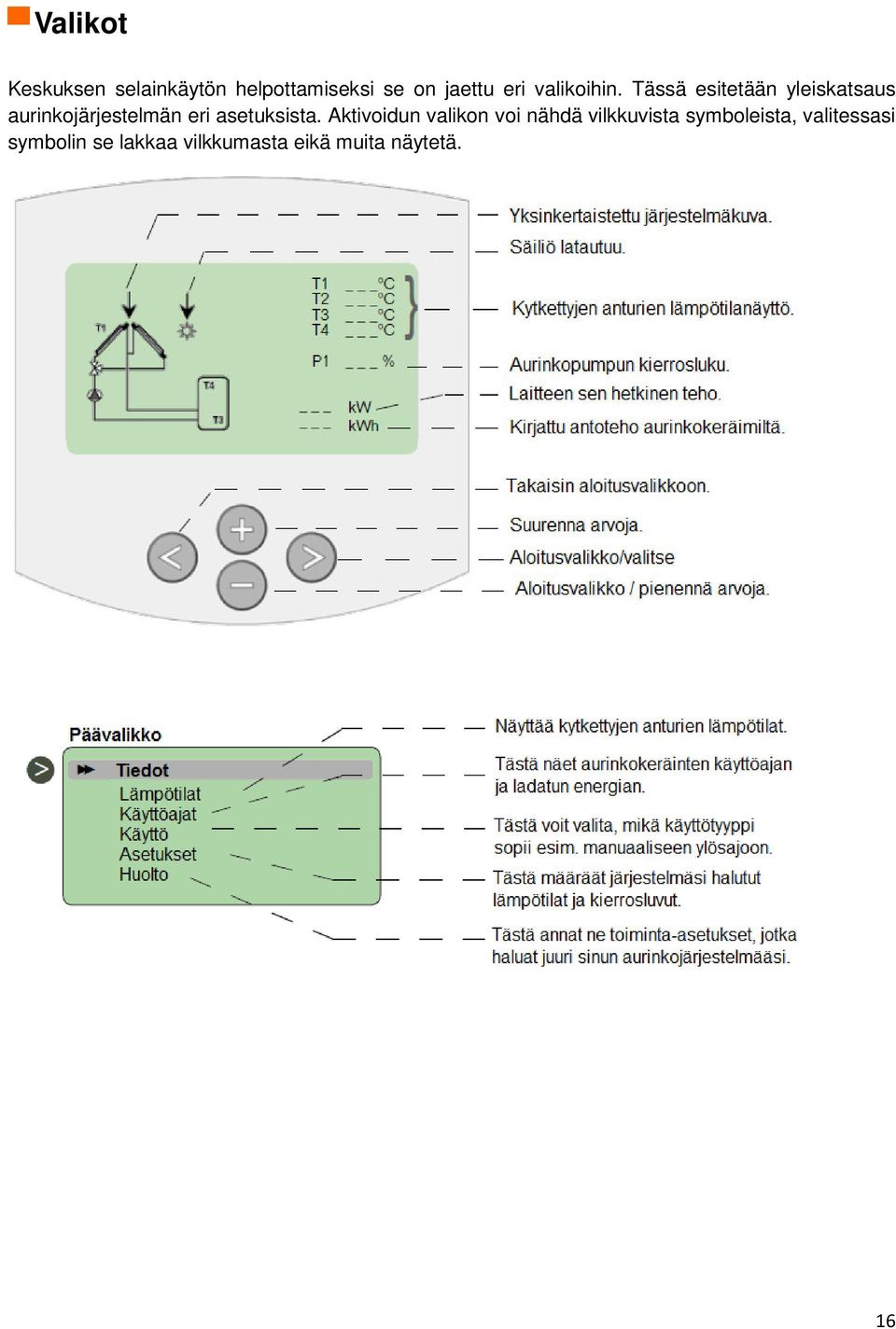

16 Valikot Keskuksen selainkäytön helpottamiseksi se on jaettu eri valikoihin. Tässä esitetään yleiskatsaus aurinkojärjestelmän eri asetuksista. Aktivoidun valikon voi nähdä vilkkuvista symboleista, valitessasi symbolin se lakkaa vilkkumasta eikä muita näytetä. 16

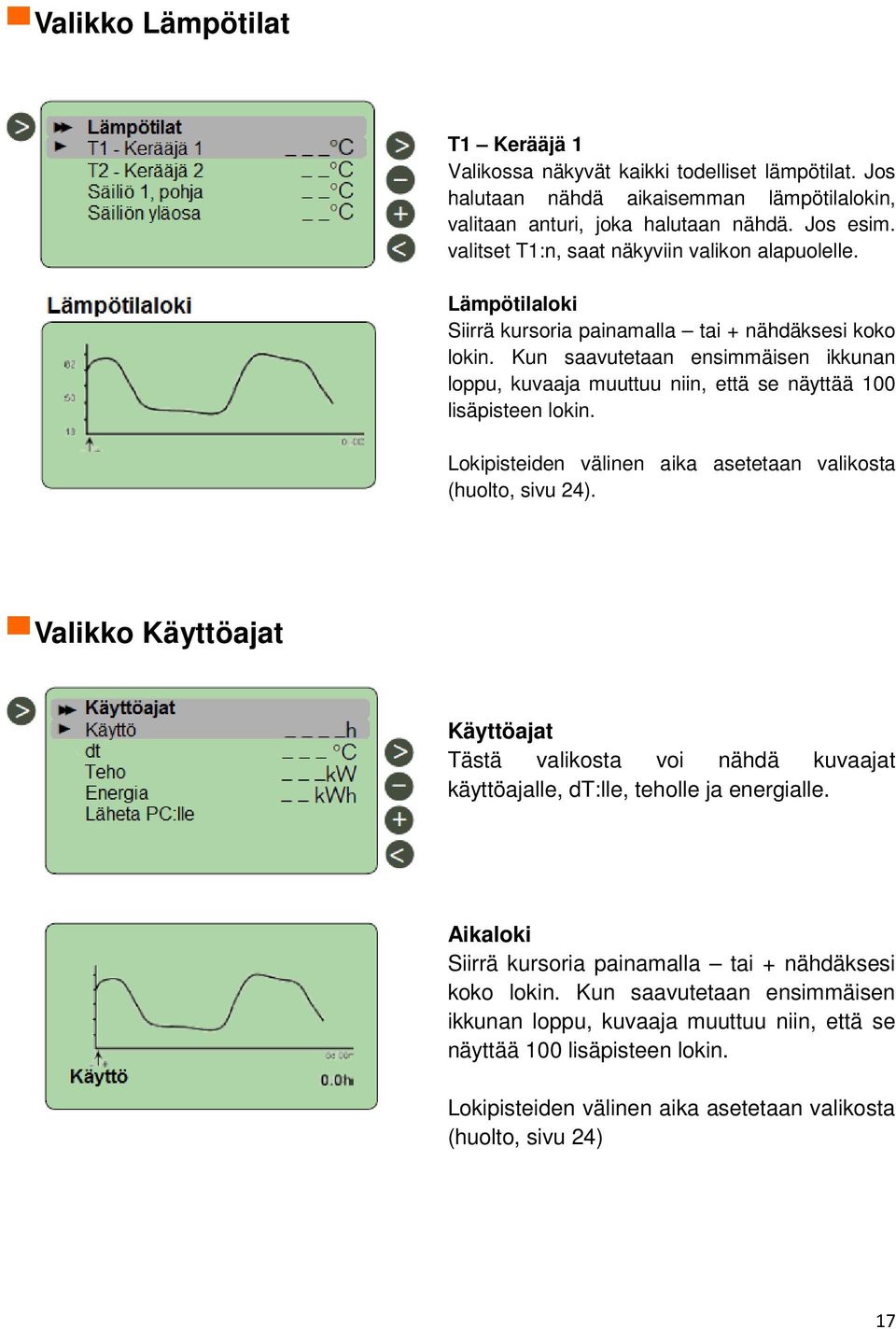

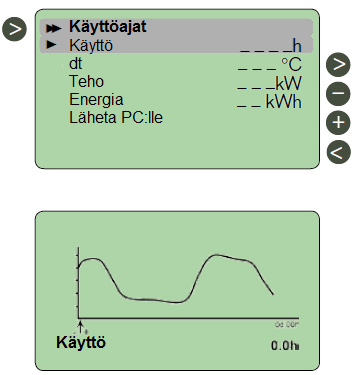

17 Valikko Lämpötilat T1 Kerääjä 1 Valikossa näkyvät kaikki todelliset lämpötilat. Jos halutaan nähdä aikaisemman lämpötilalokin, valitaan anturi, joka halutaan nähdä. Jos esim. valitset T1:n, saat näkyviin valikon alapuolelle. Lämpötilaloki Siirrä kursoria painamalla tai + nähdäksesi koko lokin. Kun saavutetaan ensimmäisen ikkunan loppu, kuvaaja muuttuu niin, että se näyttää 100 lisäpisteen lokin. Lokipisteiden välinen aika asetetaan valikosta (huolto, sivu 24). Valikko Käyttöajat Käyttöajat Tästä valikosta voi nähdä kuvaajat käyttöajalle, dt:lle, teholle ja energialle. Aikaloki Siirrä kursoria painamalla tai + nähdäksesi koko lokin. Kun saavutetaan ensimmäisen ikkunan loppu, kuvaaja muuttuu niin, että se näyttää 100 lisäpisteen lokin. Lokipisteiden välinen aika asetetaan valikosta (huolto, sivu 24) 17

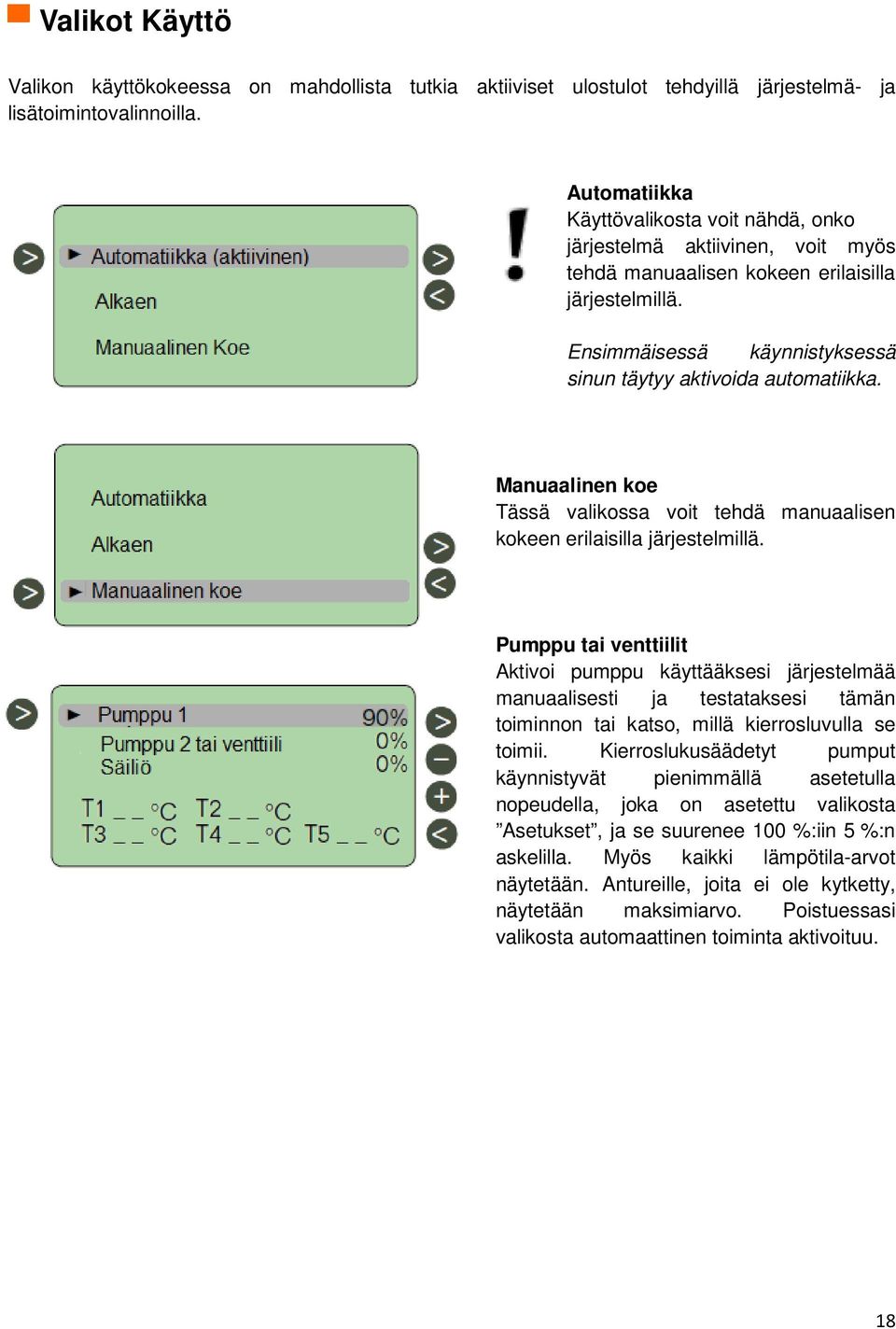

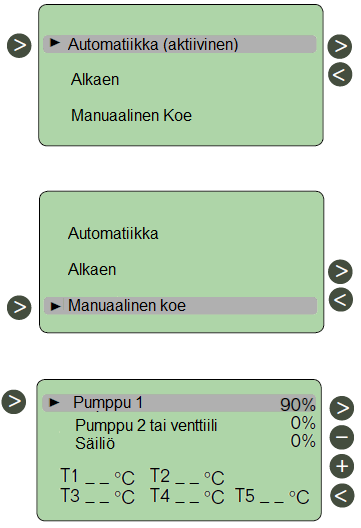

18 Valikot Käyttö Valikon käyttökokeessa on mahdollista tutkia aktiiviset ulostulot tehdyillä järjestelmä- ja lisätoimintovalinnoilla. Automatiikka Käyttövalikosta voit nähdä, onko järjestelmä aktiivinen, voit myös tehdä manuaalisen kokeen erilaisilla järjestelmillä. Ensimmäisessä käynnistyksessä sinun täytyy aktivoida automatiikka. Manuaalinen koe Tässä valikossa voit tehdä manuaalisen kokeen erilaisilla järjestelmillä. Pumppu tai venttiilit Aktivoi pumppu käyttääksesi järjestelmää manuaalisesti ja testataksesi tämän toiminnon tai katso, millä kierrosluvulla se toimii. Kierroslukusäädetyt pumput käynnistyvät pienimmällä asetetulla nopeudella, joka on asetettu valikosta Asetukset, ja se suurenee 100 %:iin 5 %:n askelilla. Myös kaikki lämpötila-arvot näytetään. Antureille, joita ei ole kytketty, näytetään maksimiarvo. Poistuessasi valikosta automaattinen toiminta aktivoituu. 18

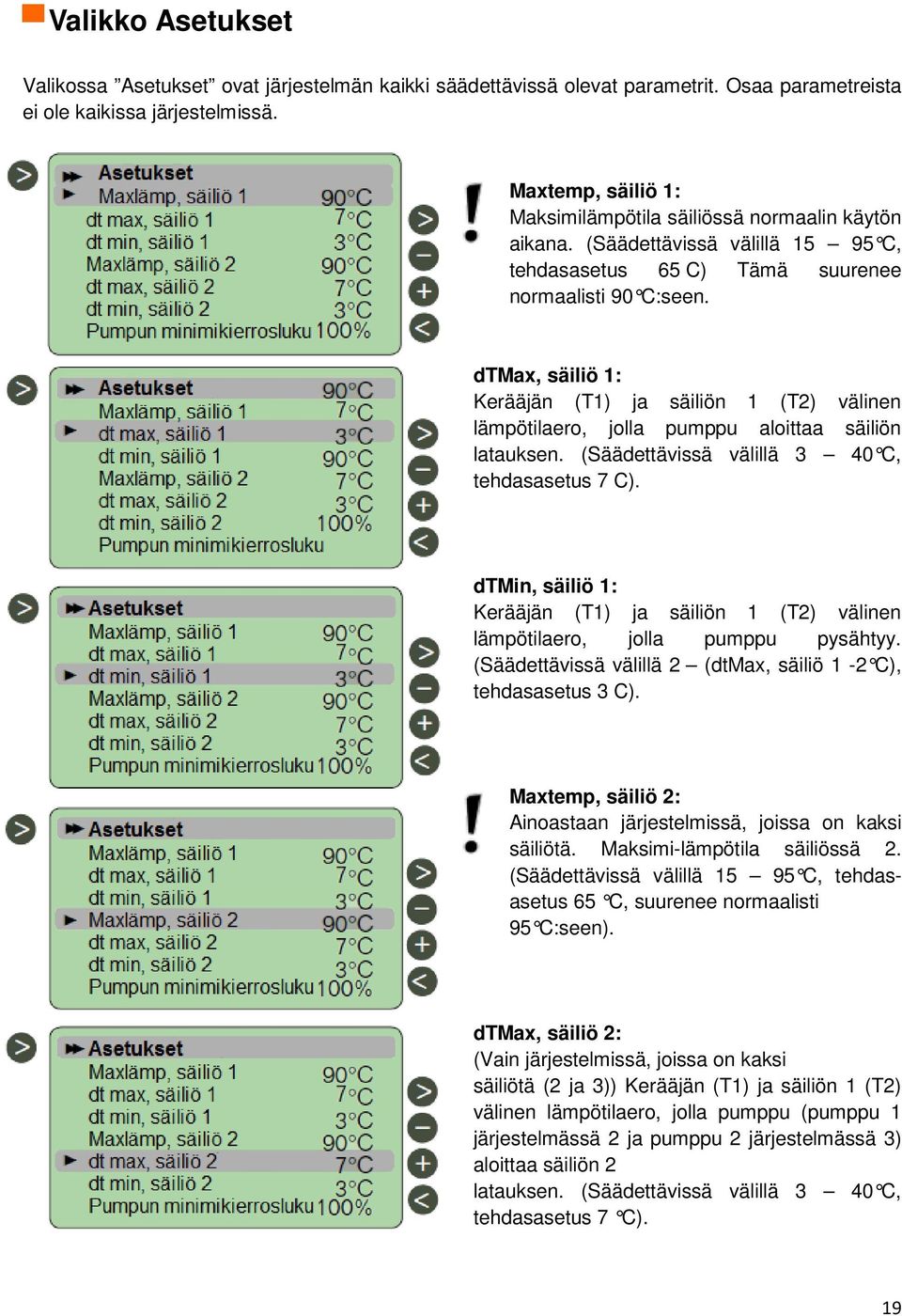

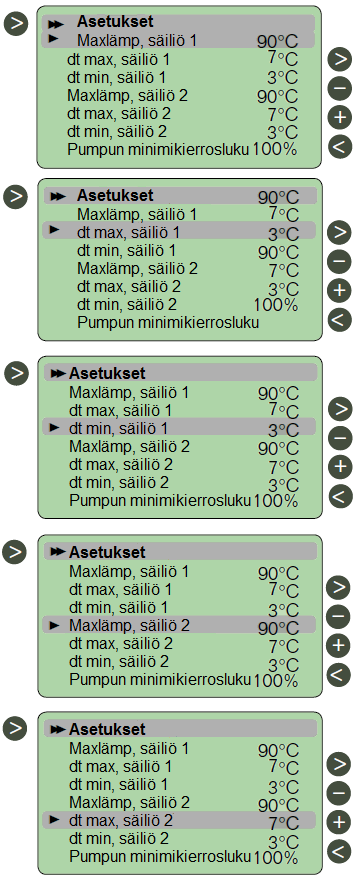

19 Valikko Asetukset Valikossa Asetukset ovat järjestelmän kaikki säädettävissä olevat parametrit. Osaa parametreista ei ole kaikissa järjestelmissä. Maxtemp, säiliö 1: Maksimilämpötila säiliössä normaalin käytön aikana. (Säädettävissä välillä C, tehdasasetus 65 C) Tämä suurenee normaalisti 90 C:seen. dtmax, säiliö 1: Kerääjän (T1) ja säiliön 1 (T2) välinen lämpötilaero, jolla pumppu aloittaa säiliön latauksen. (Säädettävissä välillä 3 40 C, tehdasasetus 7 C). dtmin, säiliö 1: Kerääjän (T1) ja säiliön 1 (T2) välinen lämpötilaero, jolla pumppu pysähtyy. (Säädettävissä välillä 2 (dtmax, säiliö 1-2 C), tehdasasetus 3 C). Maxtemp, säiliö 2: Ainoastaan järjestelmissä, joissa on kaksi säiliötä. Maksimi-lämpötila säiliössä 2. (Säädettävissä välillä C, tehdasasetus 65 C, suurenee normaalisti 95 C:seen). dtmax, säiliö 2: (Vain järjestelmissä, joissa on kaksi säiliötä (2 ja 3)) Kerääjän (T1) ja säiliön 1 (T2) välinen lämpötilaero, jolla pumppu (pumppu 1 järjestelmässä 2 ja pumppu 2 järjestelmässä 3) aloittaa säiliön 2 latauksen. (Säädettävissä välillä 3 40 C, tehdasasetus 7 C). 19

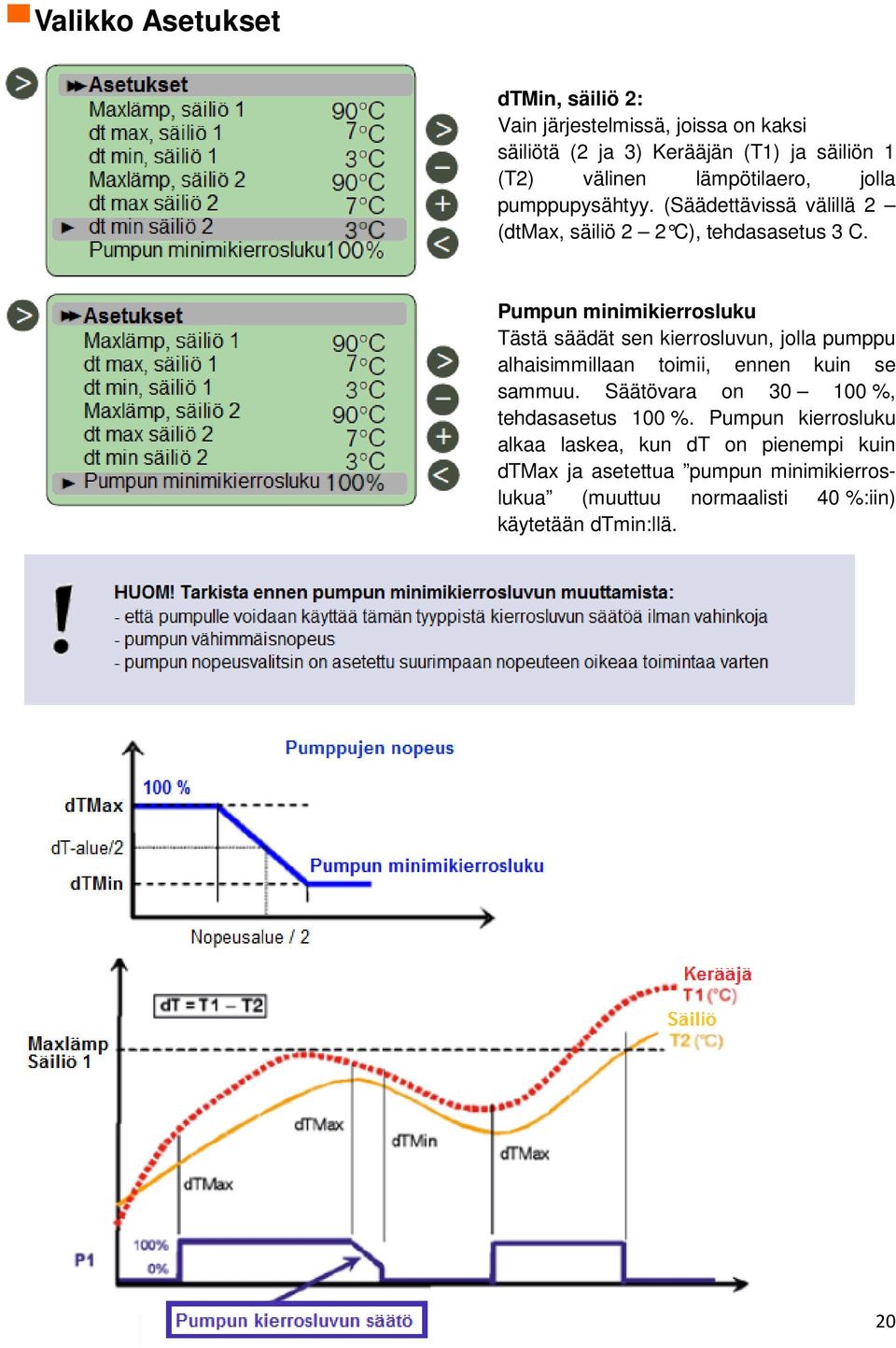

20 Valikko Asetukset dtmin, säiliö 2: Vain järjestelmissä, joissa on kaksi säiliötä (2 ja 3) Kerääjän (T1) ja säiliön 1 (T2) välinen lämpötilaero, jolla pumppupysähtyy. (Säädettävissä välillä 2 (dtmax, säiliö 2 2 C), tehdasasetus 3 C. Pumpun minimikierrosluku Tästä säädät sen kierrosluvun, jolla pumppu alhaisimmillaan toimii, ennen kuin se sammuu. Säätövara on %, tehdasasetus 100 %. Pumpun kierrosluku alkaa laskea, kun dt on pienempi kuin dtmax ja asetettua pumpun minimikierroslukua (muuttuu normaalisti 40 %:iin) käytetään dtmin:llä. 20

21 Valikko Asetukset Termostaattitoiminto: (Käytettävissä ainoastaan silloin, kun valikosta on valittu lisätoiminto Termostaatti ) Käynnistys: Säiliön yläosan lämpötilataso (T3), jolla termostaattitoiminto aktivoi pumpun (P3) säiliön yläosan lämmittämiseksi. (Säädettävissä välillä C, tehdasarvo 40 C). Hystereesi: Hystereesin säätö säiliön yläosan lämmityksen lopettamiseksi (säädettävissä välillä 2 30 C, tehdasarvo 10 C). Lisätoiminto Jäähdytys: (Käytettävissä ainoastaan silloin, kun valikosta Lisätoiminnot, sivu 22, on valittu lisätoiminto jäähdytys ) Jäähdytyksen käynnistys: Säiliön yläosan lämpötilataso (T3) säiliön jäähdyttämisen käynnistämiseksi lisäpumpun (P3) kierron avulla toista lämpövarastoa kohti. (Säädettävissä välillä C, tehdasarvo 40 C). Jäähdytyksen hystereesi: Hystereesin asetus jäähdytystoiminnan pysäyttämiseksi. Jäähdytys loppuu, kun säiliön yläosan lämpötila (T3) on sen lämpötilan alapuolella, jossa jäähdytys käynnistyy, mutta josta on vähennetty hystereesi. (Säädettävissä välillä 1 30 C, tehdasarvo 10 C). 21

22 Valikko Asetukset Poikkeamasäätötoiminto: (Käytettävissä ainoastaan silloin, kun valikosta Lisätoiminnot, sivu 22, on valittu lisätoiminto poikk. säätö) Max, kylmä säiliö: Maksimilämpötila kylmässä säiliössä. Jos (T3 = TC) ylitetään, tämä arvo pysäyttää toiminnon. (Säädettävissä välillä C, tehdasarvo 65 C) Min, lämmin säiliö: Alin lämpötila lämpimässä säiliössä. Jos (T4 = TW) alitetaan, tämä arvo pysäyttää toiminnon. (Säädettävissä välillä 0 95 C, tehdasarvo 15 C) dtmax: Lämpimän ja kylmän säiliön välinen lämpötilaero, kun pumppu (P3) käynnistyy. (Säädettävissä välillä 3 40 C, tehdasarvo 10 C) dtmin: Lämpimän ja kylmän säiliön välinen lämpötilaero, kun pumppu (P3) pysähtyy. (Säädettävissä välillä 2 30 C, tehdasarvo 5 C) 22

23 Valikko Huolto Huoltovalikossa ovat järjestelmän kaikki säädettävissä olevat parametrit. Osaa parametreista ei ole kaikissa järjestelmissä. Kieli Paina tai + valitaksesi rivin Ruotsi ja paina sitten > aktivoidaksesi valikkorivin. Nyt voit vaihtaa kielen painamalla + tai -. Käytettävissä olevia kieliä ovat englanti, saksa, ranska ja ruotsi. Järjestelmä Kun on valittu rivi Järjestelmä, paina > päästäksesi alavalikkoon. Valittavana on viisi erilaista järjestelmää erilaisilla mahdollisuuksilla lisätä lisätoimintoja (katso sivulta 22 lisätoimintojen yksityiskohtainen selitys) Lisätoiminnot Kun rivi on valittu, paina > aktivoidaksesi valikkovalinnan. Valittavana on kolme lisätoimintoa. (Kaikissa järjestelmissä ei käytetä lisätoimintoja, katso edelliset sivut) Tehdasasetuksessa lisätoiminnot ovat deaktivoituina. (Katso sivulta 24) tietoa toiminnoista) Tyhjiöputki Valitse rivi Tyhjiöputki ja paina > valikkovalinnan aktivoimiseksi. Paina + valitaksesi kyllä, jos käytetään tyhjiöputkityyppistä aurinkokeräintä. Toimintoa käytetään anturin lämpötilan nousun toteamiseen myös silloin, kun sitä ei ole asennettu suoraan siihen, missä lämpötilan nousu tapahtuu. Toiminto käyttää pumppua 30 sekunnin ajan 30 minuutin välein, jotta voidaan todeta, riittääkö auringon säteily käynnistämään latauksen. 23

24 Järjestelmät Järjestelmä 1 Perusjärjestelmä, jossa on säiliö, pumppu, aurinkokeräin ja kaksi anturia. Tässä järjestelmässä voidaan valita yhden tai kahden anturin lisätoiminnon lisääminen (termostaatti-, jäähdytys- tai poikkeamasäätötoiminto). Järjestelmä 2 Järjestelmä, jossa on kaksi säiliötä, pumppu, vaihtoventtiili, aurinkokeräin ja kolme anturia. Järjestelmä 3 Järjestelmä, jossa on kaksi säiliötä, kaksi pumppua, aurinkokeräin ja kolme anturia. Järjestelmä 4 Järjestelmä, jossa on säiliö, pumppu, vaihtoventtiili, kaksi aurinkokeräintä (itä/länsi) ja kolme anturia. Tässä järjestelmässä voidaan käyttää yhden anturin lisätoimintoa (termostaatti- tai jäähdytystoiminto). Järjestelmä 5 Järjestelmä, jossa on säiliö, kaksi pumppua, kaksi aurinkokeräintä (itä/länsi) ja kolme anturia. Tässä järjestelmässä voidaan käyttää yhden anturin lisätoimintoa (termostaatti- tai jäähdytystoiminto). 24

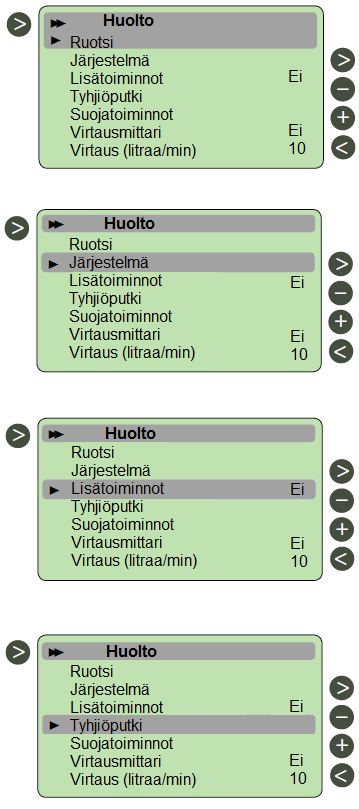

25 Lisätoiminnot Termostaattitoiminto Toiminto on tarkoitettu säiliön lämmittämiseen, kun aurinkoenergia ei riitä. - Ulkoinen kattila - Sähköpatruuna (HUOM! Ei saa syöttää suoraan ulostuloreleeltä, vaan releen ohjaaman kontaktorin kautta) Jäähdytystoiminto Jäähdytystoimintoa voidaan käyttää säiliön jäähdyttämiseen suurella auringon tulosäteilymäärällä. Toiminto mahdollista lämmön siirron toiseen lämpövarastoon, esim. altaaseen. (Katso sivulta 18) kuinka toimintoa käytetään). Poikkeamasäätötoiminto Poikkeamasäätötoimintoa käytetään lämmön siirtämiseksi säiliöiden välillä aurinkolatauksesta riippumatta. Molempien säiliöiden lämpötilat mitataan ja ohjaus siirtää lämpöä lämpimästä säiliöstä kylmään säiliöön, kun tämä on asetettujen parametrien mukaan mahdollista. Katso (sivulta 19), kuinka asetukset annetaan. 25

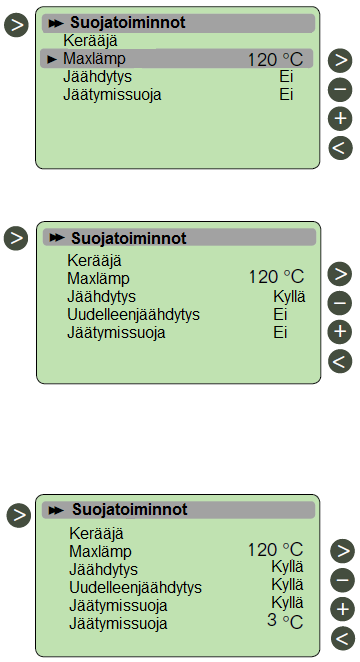

26 Valikko Huolto Max temp Aurinkokeräimen lämpötilataso ylikuumenemissuojan aktivoimiseksi. (Säädettävissä välillä C, tehdasarvo 120 C) Aurinkokeräimen ylikuumenemissuoja on aina aktivoitu. Suoja saa aikaan sen, että pumppu käynnistää kierrätyksen, kun aurinkokeräimen lämpötila on suurempi kuin Maxtemp plus 10 C.Pumppu pysähtyy, jos lämpötila säiliössä saavuttaa 95 C). Jäähdytys Kun toiminto jäähdytys on aktivoitu, on myös mahdollista aktivoida toiminto uudelleenjäähdytys. Jäähdytystä käytetään suojaamaan aurinkokeräimessä olevaa nestettä ja toimimaan seuraavalla tavalla. Pumppu P1 tai P2 käynnistyy, jos lämpö tila aurinkokeräimessä (T1) tai (T2) ylittää asetuksen Max temp sekä jos saavutetaan säiliöön asetettu maksimilämpötila. Kierto pysäytetään, kun lämpötila aurinkokeräimessä on laskenut 10 C. (Kierto pysähtyy, jos lämpötila säiliössä saavuttaa 95 C). Uudelleenjäähdytys Jos lämpötila säiliössä on korkeampi kuin asetettu maksimitaso ja lämpötila aurinkokeräimessä on 10 C alempi, pumppu aktivoituu jäähdyttämään säiliötä aurinkokeräimen kautta. Pumppu pysähtyy, kun lämpötila säiliössä on laskenut asetettuun maksimitasoon tai säiliön ja aurinkokeräimen välinen lämpötilaero on alle 2 C. Jäätymissuoja Jos on valittu jäätymissuoja, lämpötila aurinkokeräimissä (T1) ja (T2) pysyy jäätymissuojalämpötilan yläpuolella (katso jäljempänä) pumpun P1 tai P2 aktivoitumisen avulla. Toimintoa voidaan käyttää lumipeitteen poistamiseen aurinkokeräimistä tehokkuuden lisäämiseksi. Aurinkokierukassa oleva neste suojataan jäätymiseltä. Huomattava: Ei ole sopivaa käyttää tämän tyyppistä jäätymissuojaa silloin, kun kylmyys on säännöllistä tai kylmyys jatkuu pitkiä aikoja. 26

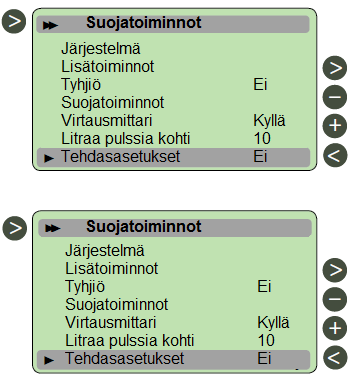

27 Valikko Huolto Virtausmittari Virtausmittaria käytetään energia-mittaukseen ja valvontaan. Jos virtausmittaria ei ole asennettu (tehdasasetus), virtaus (l/min) säädetään valikosta valinnoilla ja +. Tiedot virtauksesta ovat tavallisesti pumpulla. (Säädettä-vissä välillä 1 100l/min, tehdasarvo 10l/min) Pulssit Jos virtausmittari on asennettu, valitse kyllä ja säädä litramäärä pulssia kohtivirtausmittarista valinnoilla ja (katso virtausmittarin tietoesite). (Säädettävissä välillä 1 25 l/pulssi, tehdasarvo 10 l/pulssi) Virtauksen valvonta Järjestelmän virtausta valvotaan, vaikka mitään virtausmittaria ei olisi asennettu. Aurinkokeräimen ja säiliön välistä lämpötilaeroa käytetään osoittamaan ongelmat virtauksessa. Jos ero on yli 60 C yli 30 minuutin ajan, tämä tulkitaan viaksi virtauksessa. Jos virtausmittari on asennettu, eikä mitään virtausta ole mitattu 10 minuuttiin pumpun käynnistymisen jälkeen, tämä osoittaa vian virtauksessa. Jos 60 C:n / 30 minuutin kriteeri täyttyy, pumppu pysähtyy ja näyttöön ilmestyy vikailmoitus, mutta jos virtausmittari osoittaa vian, se ilmoitetaan ainoastaan näytössä ja pumpun toiminta jatkuu. Tehdasasetukset Jos halutaan kaikki tehdas-asetukset takaisin, valitaan rivi Tehdasasetukset ja painetaan > rivin aktivoimiseksi. Sitten valitaan kyllä valinnalla +. Nyt painetaan< muutamia kertoja, jotta päästään takaisin päävalikkoon. Nollaus Jos on nollattava kaikki käyttöajat, painetaan > rivin aktivoimiseksi. Sitten valitaan kyllä valinnalla +. Nyt painetaan < muutamia kertoja, jotta päästään takaisin päävalikkoon. Huomattava: Tämä toiminto palauttaa kaikki kokonaiskäyttöajat alkutilaan. 27

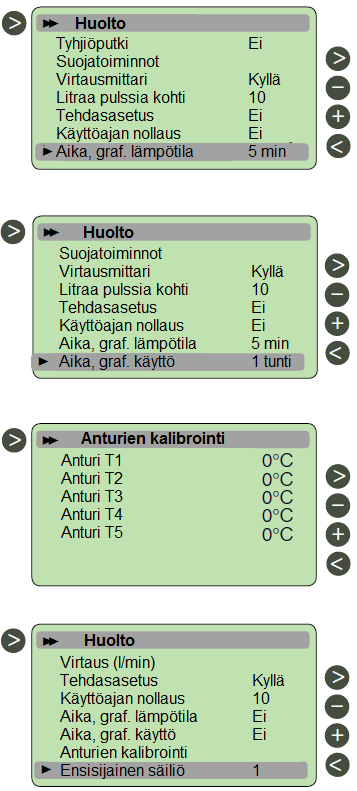

28 Valikko Huolto Aika, graf. lämpötila Paina tai + valitaksesi rivin Aika, graf. lämpötila ja paina > aktivoidaksesi valik-kovalinnan. Aika-akselia muutetaan valit-semalla ja +. (Säätö välillä 1 60 min, tehdasasetus 5 min) Aika, graf. käyttö Paina tai + valitaksesi rivin Aika, graf. käyttö ja paina > aktivoidaksesi valikkovalinnan. Aika-akselia muutetaan valitsemalla ja +. (Säätö välillä 1 48 tuntia, tehdasasetus 1 tunti) Anturien kalibrointi Tässä alavalikossa on mahdollista kalibroida kaikki järjestelmän lämpötila-anturit. Huomattava: Tarkista lämpötila kalibroidulla lämpömittarilla ennen säätöä. (Kalibrointialue -3 C - +3 C, tehdasarvo 0 C) Ensisijainen säiliö (Käytettävissä ainoastaan kahden säiliön järjestelmissä) Tästä valikosta valitaan, mikä säiliö on ensisijainen kahden säiliön järjestelmässä, 1 vai 2. Jos lataus alkaa ei-ensisijaiseen säiliöön (jos se on kyl-mempi), lataus vaihtuu ensisijaiseen säi-liöön, kun ei-ensisijainen säiliö saavuttaa saman lämpötilan kuin ensisijainen säiliö. Kun ensisijainen säiliö saavuttaa maksimilämpötilan (asetuksen mukaan), lataus vaihtuu ei-ensisijaiseen säiliöön. Erikoistoiminnot - pumppuja käytetään 15 sekuntia, jos ne eivät ole olleet toiminnassa viimeisten 48 tunnin aikana 28

29 Periaatekaavio 29

30 Periaatekaavio 30

31 Muhvisovitus, aurinkosäiliö 750 BBS 1 Lataus / laajennus 1 9 Kylmän veden sisäänmeno, 22 mm 2 Lämpimän veden ulostulo, 22 mm 10 Tyhjennyshana ½ 3 Menoputki, radiaattori 11 Aurinkokeräimen menoputki 4 Yhdistetään (nro 6), 22 mm 12 Lämpömittari 5 Sähköpatruuna, 2 13 Telakointi / Radiaattoripaluu 6 Yhdistetään (nro 4), 22 mm 14 Aurinkokeräimen paluuputki 7 Vaihtoehtoinen radiaattoripaluu / 15 Anturi aurinko tai vastaava paluu kattilasta 1 8 Anturi aurinko 16 Anturi laddomat tai vastaava 31

32 Aurinkokeräimen tekniset tiedot Aukon pinta-ala m Virtaus l/min 1 1,5 2 2,5 3 3,5 4 4,5 Putkikoko mm Putkikoko mm Nestesisältö Litraa/m 0,079 0,133 0,201 0,314 0,491 Aurinkokeräin Tyyppi VAC 2,0 VAC 3,0 Nestesisältö Litraa 1,6 2,4 VAC 2,0 Putkien määrä kpl VAC3,0 Paneelin antoteho / vuosi (m 2 /vuosi) kw Mitat (leveys x pituus x korkeus) m 1,39 x 1,64 x 0,1 2,08 x 1,64 x 0,1 Bruttopinta-ala m2 2,28 3,41 Aukon pinta-ala m2 2 3 Paino kg Maksimikäyttöpaine bar Seisauslämpötila C Putken halkaisija meno/paluu mm Korkeussuhde Säiliön esipaine Käyttöpaine m 2,0 bar 2,5 bar m 2,5 bar 3,0 bar m 3,0 bar 3,5 bar m 3,5 bar 4,0 bar 32

33 Virtaus ja teho Aurinkokeräimen teho 800 W/m 2 :n tulosäteilyllä Aurinkokeräimen teho 300 W/m 2 :n tulosäteilyllä Paineenlasku, VAC 6/12/18 Tycofor LS glykolilla, lämpötila 40 C 33

34 Mittayksiköt, harjakatto Yksi rivi VAC 2,0 VAC 3,0 Aurinkokeräinten määrä A(m) B(m) A(m) B(m) 1 1,40 1,64 2,10 1,64 2 2,8 1,64 4,20 1,64 3 4,20 1,64 6,3 1,64 4 5,60 1,64 8,35 1,64 5 7,00 1,64 10,45 1,64 6 8,40 1,64 12,55 1,64 Kaksi riviä VAC 2,0 VAC 3,0 Aurinkokeräinten määrä A(m) B(m) A(m) B(m) 2 1,40 3,28 2,10 3,28 4 2,80 3,28 4,20 3,28 6 4,20 3,28 6,30 3,28 8 5,60 3,28 8,35 3, ,00 3,28 10,45 3, ,40 3,28 12,55 3,28 34

35 Kytkentäehdotuksia aurinkokeräimille Aurinkokeräimen kytkentä Kytkentämahdollisuudet kahdelle tai useammalle aurinkokeräimelle, jotka on sijoitettu vierekkäin. Kytkentämahdollisuudet kahdelle tai useammalle aurinkokeräimelle, jotka on sijoitettu päällekkäin. 35

36 Kytkentäehdotuksia aurinkokeräimille Kytkentämahdollisuudet yhdelle tai kahdelle aurinkokeräimelle, jotka on sijoitettu vierekkäin, ja kahdelle tai kolmelle aurinkokeräimelle, jotka ovat päällekkäin. Kytkentämahdollisuudet yhdelle tai kahdelle sarjalle, jotka on sijoitettu vierekkäin, ja useammalle sarjalle päällekkäin. 36

37 Kiinnitysosat tiilikatolle Osaluettelo, asennussarja Tiilikatto VAC 2,0 & 3,0 1 Tukikisko, pituus = mm 2 2 Kattokiinnike 4 3 Korkeudensäätöaluslaatta 12 4 Kiinnikelaatta, yläpuoli 2 5 Kiinnikelaatta, alapuoli 2 6 Puuruuvi 12 7 Vasarapultti 12 8 Mutteri 12 9 Aluslaatta 12 37

38 Kiinnikkeiden sijoitus tiilikatossa Kiinnikkeiden sijoittuminen yhdessä tai useammassa VAC 2,0:ssa vierekkäin. Kiinnikkeiden sijoittuminen yhdessä tai useammassa VAC 3,0:ssa vierekkäin. 38

39 Tiilikiinnikkeiden asennus 39

40 Kiinnityshakojen ja tukikiskojen asennus, VAC 2,0/3,0 40

41 Kiinnitysosat aaltopeltiin asennusta varten Osaluettelo, asennussarja Aaltopelti VAC 2,0 & 3,0 1 Tukikisko, pituus = mm 2 2 Ruuvi 4 3 Asennusaluslaatta 12 4 Ylempi kiinnityshaka 2 5 Alempi kiinnityshaka 2 6 Vasarapultti 12 7 Mutteri 12 8 Aluslaatta 12 41

42 Kiinnikkeiden sijoitus asennuksessa peltikattoon Yksi tai useampi VAC 2,0 vierekkäin. Yksi tai useampi VAC 3,0 vierekkäin. 42

43 Kiinnitysruuvien asennus 43

44 Kiinnityshakojen ja tukikiskojen asennus aaltopeltiin, VAC 2,0/3,0 44

45 Kiinnityshakojen asennus saumapeltiin, VAC 2,0/3,0 Kiinnitykseen silloin, kun kattoon ei voi porata reikiä, pitää käyttää erikoiskiinnikettämme. Kiinnike kiristetään sauman ympäri (1):llä, johon kiinnitetään profiili ja vasarapultti aurinkokeräimen asennusta varten. Osaluettelo, asennussarja Saumapelti VAC 2,0 & 3,0 1 Tukikisko, pituus = mm 2 2 L kiinnike kiskoon 4 3 Kiristyskiinnike saumaan 4 4 Ylempi kiinnityshaka 2 5 Alempi kiinnityshaka 2 6 Vasarapultti 12 7 Mutteri 12 8 Aluslaatta 12 9 Pultti ja mutteri kiinnikkeeseen 8 45

46 Kiinnitysosat asennusta varten tasaisille pinnoille Osaluettelo, asennussarja Vapaasti seisova VAC 2,0 & 3,0 1 Kulmakisko 2 2 Ylempi ja alempi kiinnityshaka 4 3 Tulppa 4 4 Kiinnitysruuvi 4 5 Pultti 4 6 Mutteri 8 7 Aluslaatta 4 1. Teline (1) asennetaan kattoon tai seinään sopivalla tavalla niin, että se on hyvin kiinnitettynä. Mahdollisesti voidaan käyttää mukana tulevaa pulttia (4) ja tulppaa (3). Jos teline asennetaan esim. tiilikattoon tai saumakattoon, tämä kattokiinnike voidaan tilata erikseen. 2. Kiinnitä kulmarauta (2) telineen alareunaan pultilla (5) ja mutterilla (6) ja aluslaatalla (7) niin, että aurinkokeräin voidaan asettaa koukkuun ja se nojaa telinettä vasten. 3. Sitten aurinkokeräin kiinnitetään kiristämällä kulmarauta alhaalta paneelia vasten ja samalla tavalla lukitsemalla paneeli yläreunasta telinettä vasten. 46

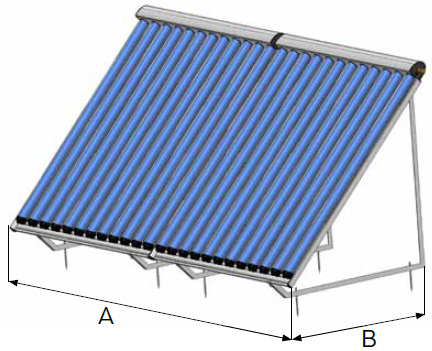

47 Mittayksiköt, tasaiset pinnat VAC 2,0 VAC 3,0 Aurinkokeräinten A B B A B B määrä (m) (m) (m) (m) (m) (m) 1 1,4 1,06 1,23 2,10 1,06 1,23 2 2,80 1,06 1,23 4,20 1,06 1,23 3 4,20 1,06 1,23 6,30 1,06 1,23 4 5,60 1,06 1,23 8,35 1,06 1,23 5 7,00 1,06 1,23 10,45 1,06 1,23 6 8,40 1,06 1,23 12,55 1,06 1,23 47

48 Asennus tasaisille pinnoille VAC 2,30 VAC 3,0 Mitta A Mitta B Mitta B Mitta A Mitta B Mitta B (mm) (mm) (mm) (mm) (mm) (mm) Enintään 8 m:n rakennukset Aurinkokeräin Kehysten määrä Kaltevuuskulma kehyksessä Tarvittava paino, etukiinnike Tarvittava paino, takakiinnike VAC 2, kg 75 kg VAC 3, kg 75 kg VAC 2, kg 75 kg VAC 3, kg 75 kg Enintään 20 m:n rakennukset Aurinkokeräin Kehysten määrä Kaltevuuskulma kehyksessä Tarvittava paino, etukiinnike Tarvittava paino, takakiinnike VAC 2, kg 112 kg VAC 3, kg 112 kg VAC 2, kg 112 kg VAC 3, kg 112 kg 48

49 Rakennusmitat julkisivussa Yksi rivi VAC 2,0 VAC 3,0 Aurinkokeräinten A B B B A B B B määrä (m) (m) (m) (m) (m) (m) (m) (m) 1 1,40 1,06 1,23 1,47 2,10 1,06 1,23 1,47 2 2,80 1,06 1,23 1,47 4,20 1,06 1,23 1,47 3 4,20 1,06,123 1,47 6,30 1,06 1,23 1,47 4 5,60 1,06 1,23 1,47 8,35 1,06 1,23 1,47 5 7,00 1,06 1,23 1,47 10,45 1,06 1,23 1,47 6 8,40 1,06 1,23 1,47 12,55 1,06 1,23 1,47 49

50 Kiinnityskohdat julkisivussa VAC 2,0 VAC 3,0 Mitta A Mitta B Mitta B Mitta B Mitta A Mitta B Mitta B Mitta B (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
