AKH-keräin Kokoamisohje (Versio 1.0)

Transkriptio

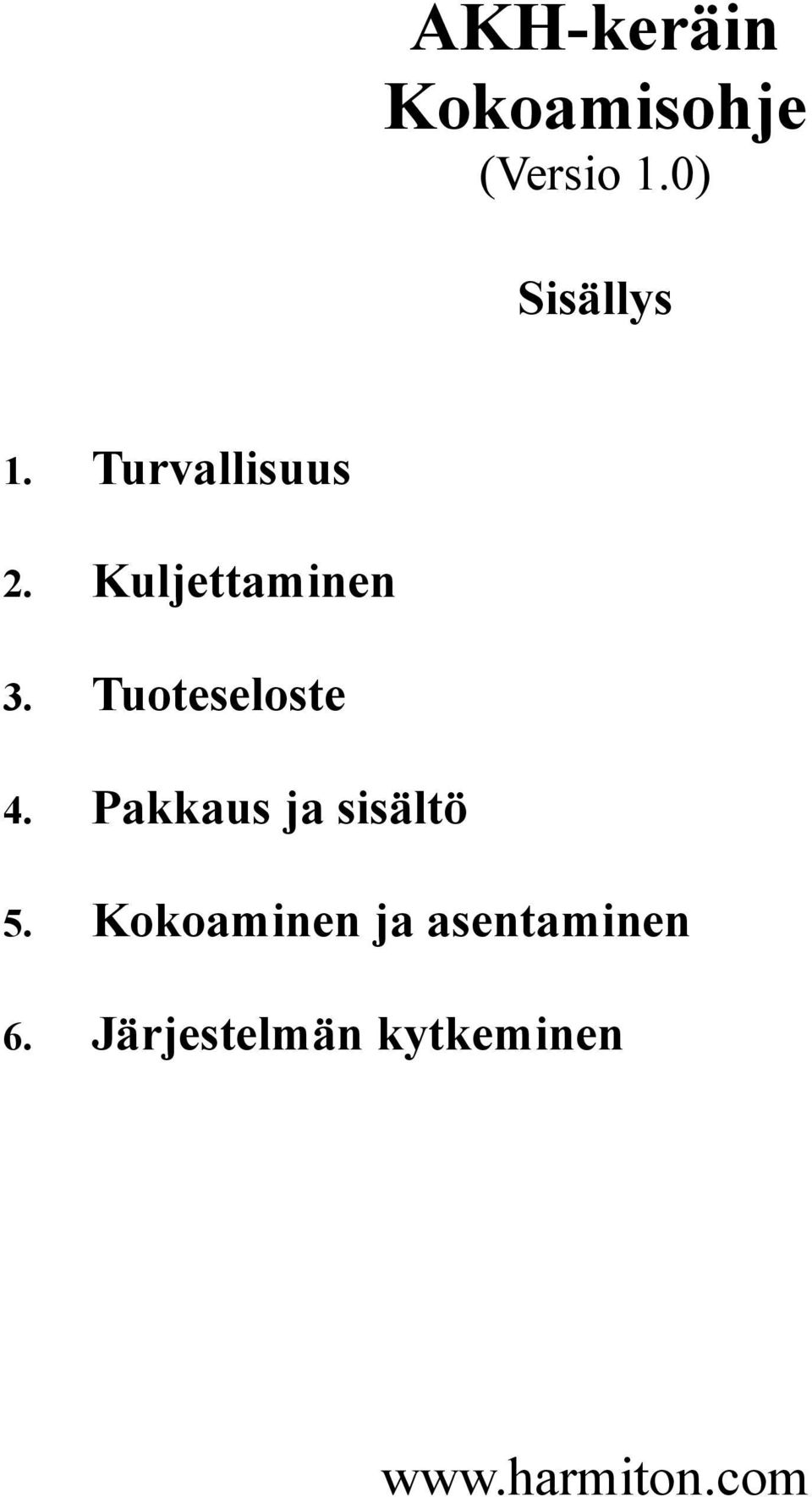

1 AKH-keräin Kokoamisohje (Versio 1.0) Sisällys 1. Turvallisuus 2. Kuljettaminen 3. Tuoteseloste 4. Pakkaus ja sisältö 5. Kokoaminen ja asentaminen 6. Järjestelmän kytkeminen

2 1. Turvallisuus Tuotetta käsiteltäessä ja asentaessa tulee noudattaa annettuja turvallisuusohjeita. Jos lisäkysymyksiä herää, ota yhteyttä Harmiton Oy. Velvollisuutenasi on: 1. Käyttää ja hankkia hyväksyttyjä turvallisuusvarusteita 2. Käsitellä tuotteita asiaankuuluvalla tavalla ja käyttää yleisesti hyväksyttyjä nostamistekniikoita 3. Olla vaarantamatta itseäsi ja muita tuotetta kootessasi 4. Käsitellä tuotetta varovaisesti 5. Olla laittamatta tuotetta ylösalaisin 2. Kuljettaminen AKH-keräintä tulisi aina kuljettaa sen lähetyslaatikoissa. Tyhjiöputkilaatikoita ei tule koskaan kuljettaa minkään muun rahdin mukana. Laatikoiden tulee aina olla kiinnitettyinä. Huom: tyhjiöputkilaatikot sisältävät lasia. Mahdollisen rikkoontumisen ja terävien sirpaleiden takia laatikoiden avaaminen tulisi tehdä varovasti.

3 3. Tuoteseloste Mallin nimi Keräintukin kuorimateriaali Rungon materiaali Keräintukin keräinosan materiaali Heat pipe:n materiaali Heat pipe:n läpimitta Tyhjiöputken pinta-ala Tyhjiöputken keräävä ala Eristys Kumitiivisteet ja -renkaat Käyttöpaine Keräimen asennus Tuloaukko / Poistoaukko Mitat Pituus*Leveys*Korkeus Käyttökulma AKH Eloksoitu alumiini Eloksoitu alumiiniprofiili Kupari Kupari 8 mm 0.09 m² per putki 0.08 m² per putki Kivivilla UV-stabiloitua korkean lämpötilan silikonia 6 baaria Tasa-/harjakatto 22 mm 1.7 m*1.3 m*0.16 m 5-90 astetta

4 4. Pakkaus ja sisältö Jokainen keräin saapuu kolmessa laatikossa. Yksi keräintukille, yksi rungolle ja yksi putkille.

5 Osa Keräintukki Pystytuet Keskituki Pohjatuki Muovipidikkeet Tyhjiöputket Ruuvit Kiinnityslevyt (teräslevypalat) Kattokiinnikkeet Määrä 1 kpl 2 kpl 1 kpl 1 kpl 20 kpl tai järjestelmän mukaan 20 kpl tai järjestelmän mukaan 1 paketti 4 kpl 4 kpl

6 5. Keräimen asentaminen 1. Pura keräintukki- ja runkoprofiililaatikot. 2. Kiinnitä pystytuet keräintukin kumpaankin päähän käyttäen M6-pultteja kummallakin puolella.

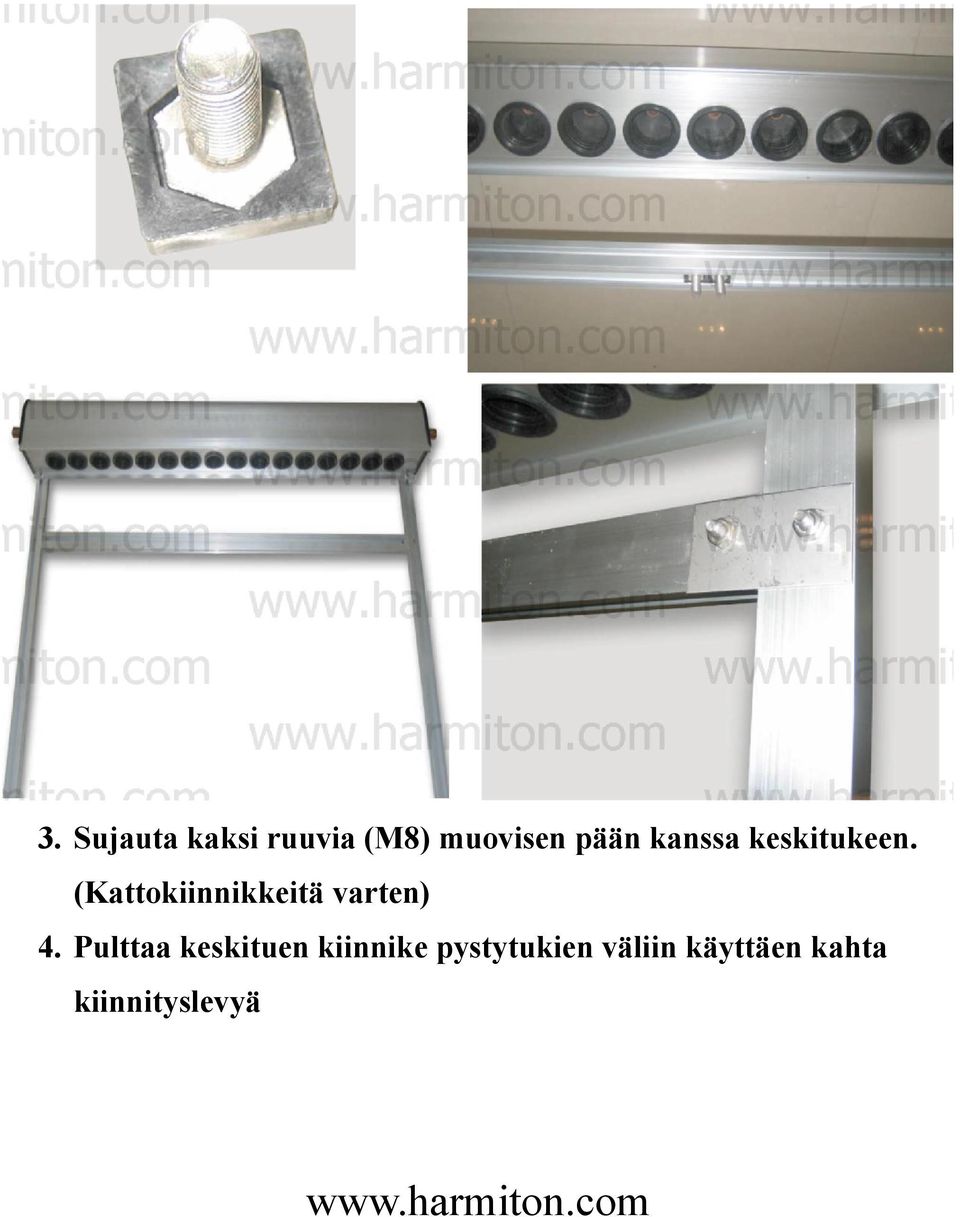

7 3. Sujauta kaksi ruuvia (M8) muovisen pään kanssa keskitukeen. (Kattokiinnikkeitä varten) 4. Pulttaa keskituen kiinnike pystytukien väliin käyttäen kahta kiinnityslevyä

8 5. Sujauta kaksi ruuvia (M8) muovisten päiden kanssa pohjatukeen. (Kattokiinnikeitä varten) 6. Pulttaa pohjatuki pystytukien väliin käyttäen kahta isoa kiinnityslevyä

9 6. Irrota kattotiili katosta 7. Mittaa paikka ja kiinnitä kiinnityslevy kattoon 8. Asenna kiinnikkeet keskija pohjatukiin

10 1. Asenna muovinen putken pidike alaprofiiliin

11 10. Työnnä heat pipe:n kondensaattoriosa jakotukkiin. Lämpöä johtavaa piitahnaa pitää lisätä kondensaattoriin tarpeen mukaan. 11. Kiinnitä muovipidikkeen pohjaosa ja varmista, että se tukee tyhjiöputkea kiristämättä. Maadoitus ja ukkosenjohdatin Suosittelemme keräinten maadottamista ukkosenjohdattimella. Salamointi voi vahingoittaa keräimiä, pumppuryhmää ja automatiikkaa. Suosittelemme ylijännitesuojauksen käyttöä.

12 6. Järjestelmän kytkeminen AKH-keräimesi on suunniteltu toimimaan kokonaisjärjestelmän osana. Allaolevassa kaaviossa näkyy esimerkki tyypillisestä aurinkolämpösysteemistä, jossa käytetään aurinkokierukalla varustettua akku- tai käyttövesivaraajaa. Kaikkien muiden komponenttien tulisi olla hyväksyttyjä tuotteita ja soveliaita vaadittuun asennukseen. Huomaa seuraava. 1. Putkiliitokset Aurinkokeräimissä on 22 mm tulo- ja poistoputket. Ryhmitettyjä keräimiä varten suositellaan seuraavia kokoja tuloja menoputkille Kerääjän ala 0.9 m² asti 0.9 m² 5 m² 5 m² 20 m² Suositeltu putken läpimitta 10/12 mm 15/16 mm 20/22 mm 2. Lämmönsiirtoneste Kaikissa järjestelmissä tulee käyttää jäätymisen ja syöpymisen estävää erikoisglykolia. Varoitus. Järjestelmän täyttö ja ilmaus tulee tehdä huolellisesti. Pidä erityisesti huolta, ettet ylipaineella täytä kalvopaisunta-astiaa.
