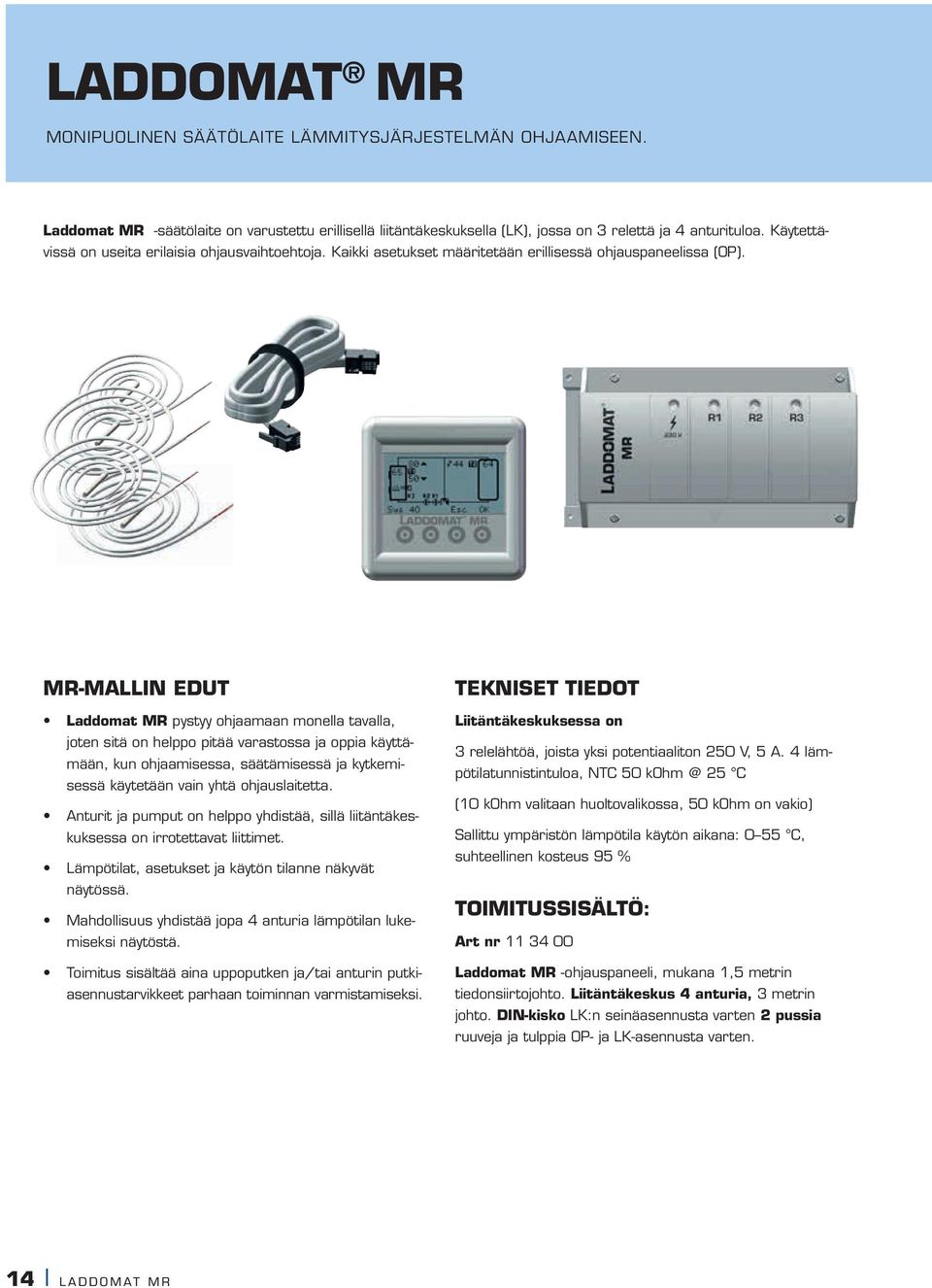

1 LADDOMAT MR MONIPUOLINEN SÄÄTÖLAITE LÄMMITYSJÄRJESTELMÄN OHJAAMISEEN. Laddomat MR -säätölaite on varustettu erillisellä liitäntäkeskuksella (LK), jossa on 3 relettä ja 4 anturituloa. Käytettävissä on useita erilaisia ohjausvaihtoehtoja. Kaikki asetukset määritetään erillisessä ohjauspaneelissa (OP). MR-MALLIN EDUT Laddomat MR pystyy ohjaamaan monella tavalla, joten sitä on helppo pitää varastossa ja oppia käyttämään, kun ohjaamisessa, säätämisessä ja kytkemisessä käytetään vain yhtä ohjauslaitetta. Anturit ja pumput on helppo yhdistää, sillä liitäntäkeskuksessa on irrotettavat liittimet. Lämpötilat, asetukset ja käytön tilanne näkyvät näytössä. Mahdollisuus yhdistää jopa 4 anturia lämpötilan lukemiseksi näytöstä. Toimitus sisältää aina uppoputken ja/tai anturin putkiasennustarvikkeet parhaan toiminnan varmistamiseksi. TEKNISET TIEDOT Liitäntäkeskuksessa on 3 relelähtöä, joista yksi potentiaaliton 250 V, 5 A. 4 lämpötilatunnistintuloa, NTC C (10 kohm valitaan huoltovalikossa, 50 kohm on vakio) Sallittu ympäristön lämpötila käytön aikana: 0 55 C, suhteellinen kosteus 95 % TOIMITUSSISÄLTÖ: Art nr Laddomat MR -ohjauspaneeli, mukana 1,5 metrin tiedonsiirtojohto. Liitäntäkeskus 4 anturia, 3 metrin johto. DIN-kisko LK:n seinäasennusta varten 2 pussia ruuveja ja tulppia OP- ja LK-asennusta varten. 14 LADDOMAT MR

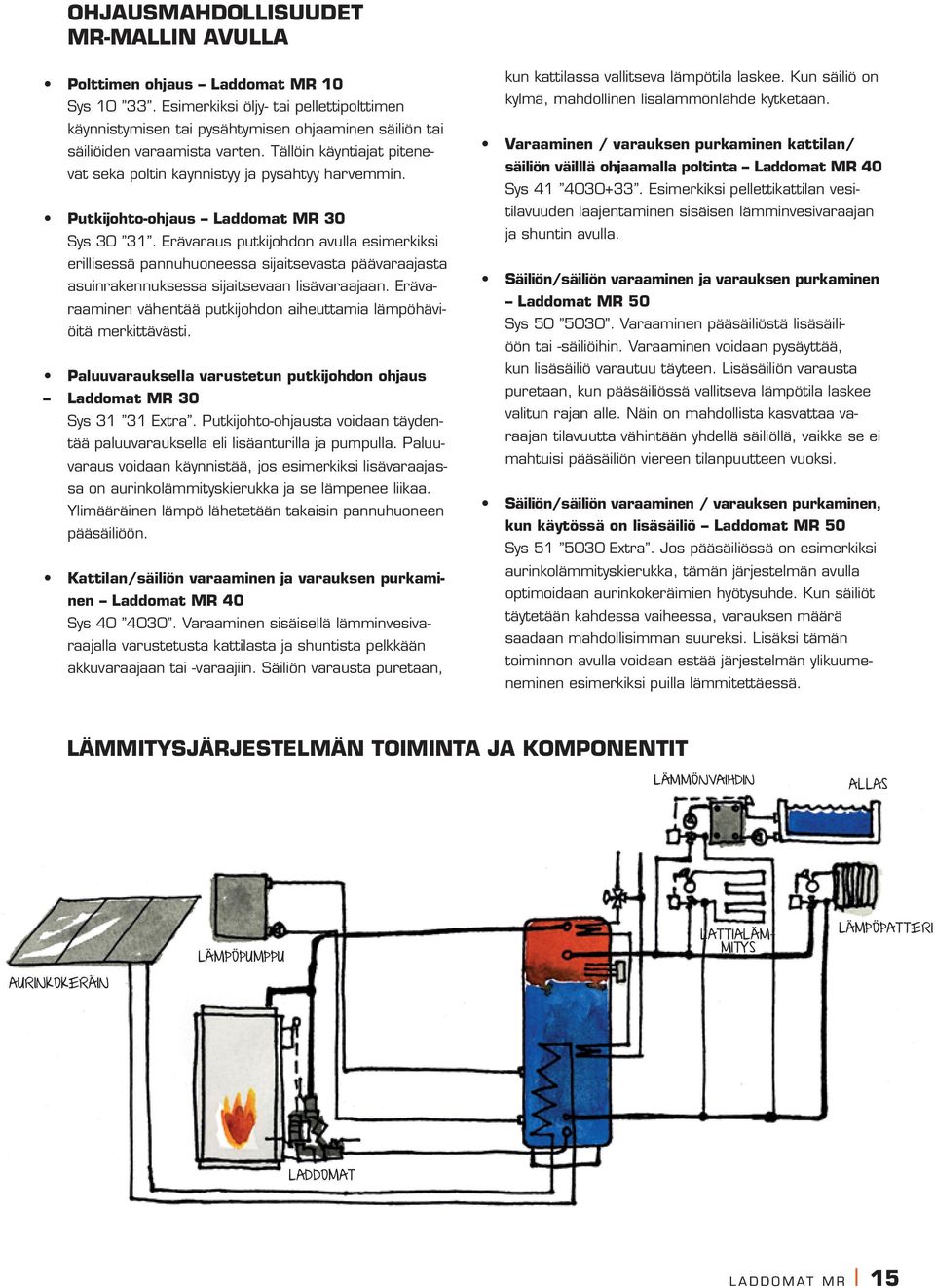

2 OHJAUSMAHDOLLISUUDET MR-MALLIN AVULLA Polttimen ohjaus Laddomat MR 10 Sys Esimerkiksi öljy- tai pellettipolttimen käynnistymisen tai pysähtymisen ohjaaminen säiliön tai säiliöiden varaamista varten. Tällöin käyntiajat pitenevät sekä poltin käynnistyy ja pysähtyy harvemmin. Putkijohto-ohjaus Laddomat MR 30 Sys Erävaraus putkijohdon avulla esimerkiksi erillisessä pannuhuoneessa sijaitsevasta päävaraajasta asuinrakennuksessa sijaitsevaan lisävaraajaan. Erävaraaminen vähentää putkijohdon aiheuttamia lämpöhäviöitä merkittävästi. Paluuvarauksella varustetun putkijohdon ohjaus Laddomat MR 30 Sys Extra. Putkijohto-ohjausta voidaan täydentää paluuvarauksella eli lisäanturilla ja pumpulla. Paluuvaraus voidaan käynnistää, jos esimerkiksi lisävaraajassa on aurinkolämmityskierukka ja se lämpenee liikaa. Ylimääräinen lämpö lähetetään takaisin pannuhuoneen pääsäiliöön. Kattilan/säiliön varaaminen ja varauksen purkaminen Laddomat MR 40 Sys Varaaminen sisäisellä lämminvesivaraajalla varustetusta kattilasta ja shuntista pelkkään akkuvaraajaan tai -varaajiin. Säiliön varausta puretaan, kun kattilassa vallitseva lämpötila laskee. Kun säiliö on kylmä, mahdollinen lisälämmönlähde kytketään. Varaaminen / varauksen purkaminen kattilan/ säiliön väilllä ohjaamalla poltinta Laddomat MR 40 Sys Esimerkiksi pellettikattilan vesitilavuuden laajentaminen sisäisen lämminvesivaraajan ja shuntin avulla. Säiliön/säiliön varaaminen ja varauksen purkaminen Laddomat MR 50 Sys Varaaminen pääsäiliöstä lisäsäiliöön tai -säiliöihin. Varaaminen voidaan pysäyttää, kun lisäsäiliö varautuu täyteen. Lisäsäiliön varausta puretaan, kun pääsäiliössä vallitseva lämpötila laskee valitun rajan alle. Näin on mahdollista kasvattaa varaajan tilavuutta vähintään yhdellä säiliöllä, vaikka se ei mahtuisi pääsäiliön viereen tilanpuutteen vuoksi. Säiliön/säiliön varaaminen / varauksen purkaminen, kun käytössä on lisäsäiliö Laddomat MR 50 Sys Extra. Jos pääsäiliössä on esimerkiksi aurinkolämmityskierukka, tämän järjestelmän avulla optimoidaan aurinkokeräimien hyötysuhde. Kun säiliöt täytetään kahdessa vaiheessa, varauksen määrä saadaan mahdollisimman suureksi. Lisäksi tämän toiminnon avulla voidaan estää järjestelmän ylikuumeneminen esimerkiksi puilla lämmitettäessä. LÄMMITYSJÄRJESTELMÄN TOIMINTA JA KOMPONENTIT lämmönvaihdin allas aurinkokeräin lämpöpumppu lattialämmitys lämpöpatteri laddomat LADDOMAT MR 15

3 LADDOMAT MR 10 POLTINOHJAUS JA TERMINEN VENTTIILI VARAAJAN IHANTEELLISTA VARAAMISTA VARTEN Laddomat MR 10 ohjaa poltinta, kun säiliötä tai säiliöitä varataan erissä. Säätökeskuksessa on erillinen liitäntäkeskus (LK), jossa on 3 relettä ja 4 anturituloa. Kaikki asetukset määritetään erillisessä ohjauspaneelissa. Tätä pakettia käytetään seuraavissa järjestelmissä: Sys Polttimen ohjaus. Esimerkiksi öljy- tai pellettipolttimen käynnistymisen tai pysähtymisen ohjaaminen säiliön tai säiliöiden varaamista varten. Tällöin käyntiajat pitenevät sekä poltin käynnistyy ja pysähtyy harvemmin. Anturia, jota ei käytetä ohjaamisessa, voidaan käyttää lämpötilan lukemiseksi omasta valikosta. Paisuntasäiliö Kaksinapainen katkaisin 220 v ac Lämpöpatteri laddomat mr t2 t1 r1 t3 r3 laddomat LADDOMAT MR

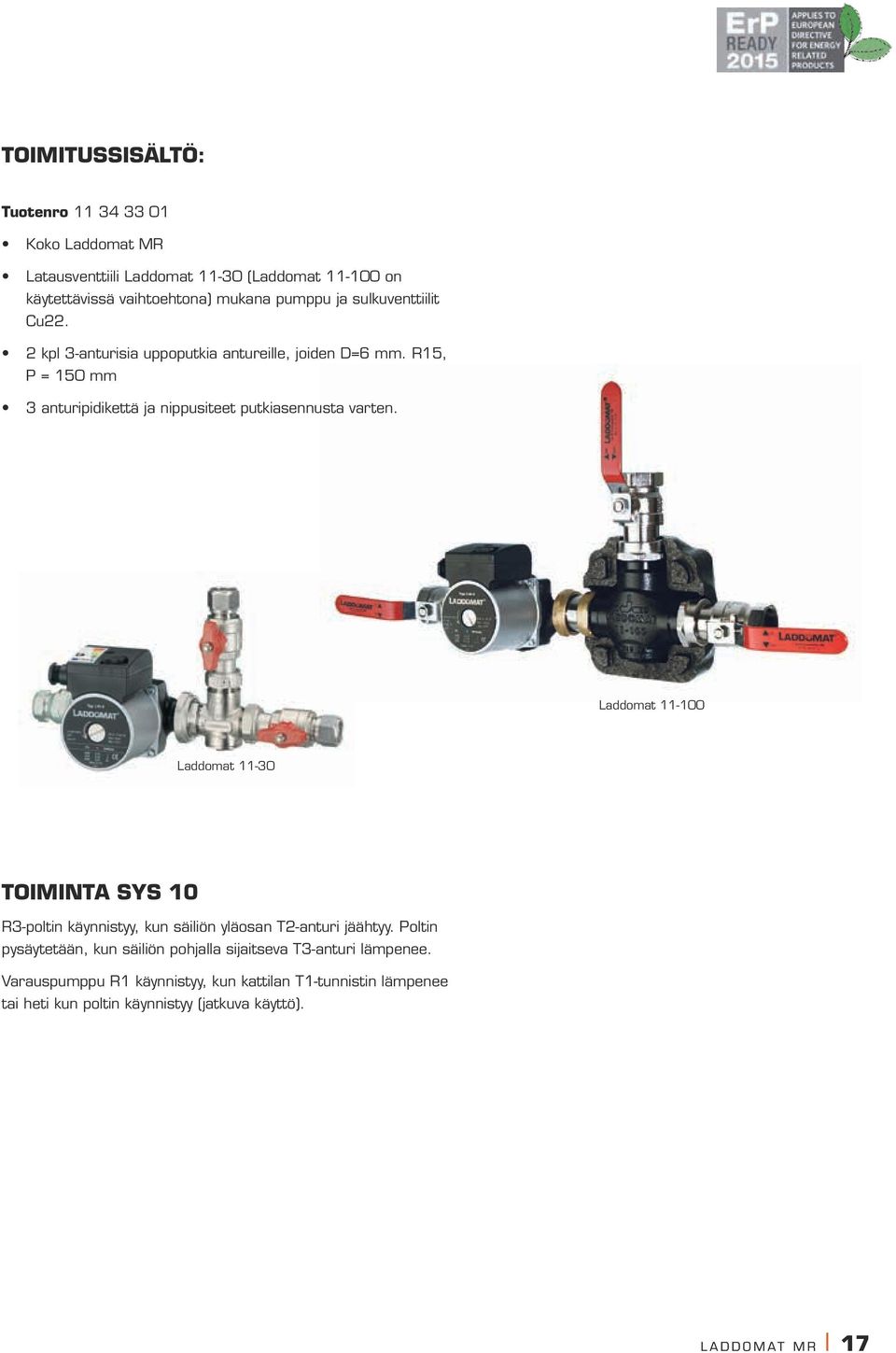

4 TOIMITUSSISÄLTÖ: Tuotenro Koko Laddomat MR Latausventtiili Laddomat (Laddomat on käytettävissä vaihtoehtona) mukana pumppu ja sulkuventtiilit Cu22. 2 kpl 3-anturisia uppoputkia antureille, joiden D=6 mm. R15, P = 150 mm 3 anturipidikettä ja nippusiteet putkiasennusta varten. Laddomat Laddomat TOIMINTA SYS 10 R3-poltin käynnistyy, kun säiliön yläosan T2-anturi jäähtyy. Poltin pysäytetään, kun säiliön pohjalla sijaitseva T3-anturi lämpenee. Varauspumppu R1 käynnistyy, kun kattilan T1-tunnistin lämpenee tai heti kun poltin käynnistyy (jatkuva käyttö). LADDOMAT MR 17

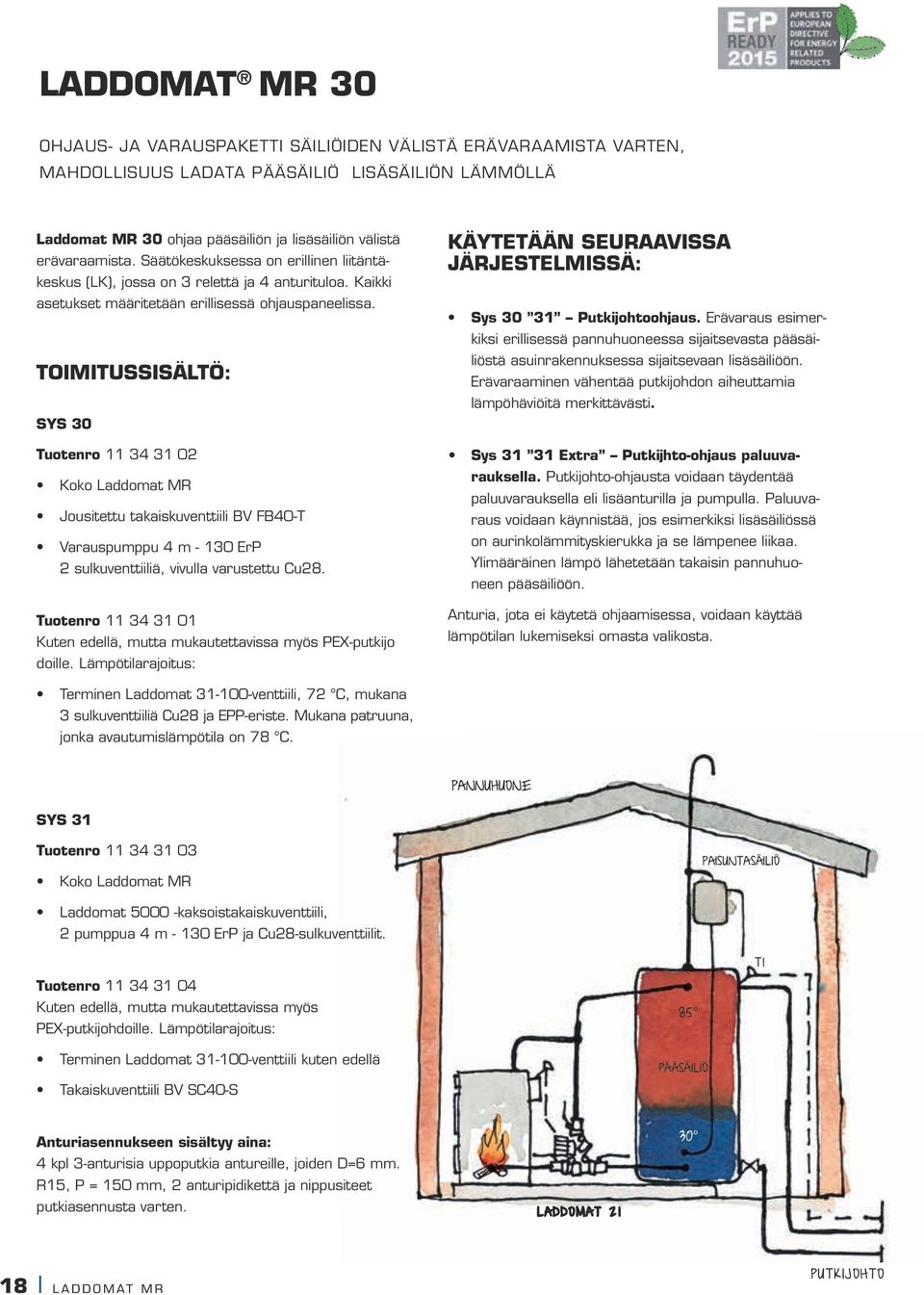

5 LADDOMAT MR 30 OHJAUS- JA VARAUSPAKETTI SÄILIÖIDEN VÄLISTÄ ERÄVARAAMISTA VARTEN, MAHDOLLISUUS LADATA PÄÄSÄILIÖ LISÄSÄILIÖN LÄMMÖLLÄ Laddomat MR 30 ohjaa pääsäiliön ja lisäsäiliön välistä erävaraamista. Säätökeskuksessa on erillinen liitäntäkeskus (LK), jossa on 3 relettä ja 4 anturituloa. Kaikki asetukset määritetään erillisessä ohjauspaneelissa. TOIMITUSSISÄLTÖ: SYS 30 Tuotenro Koko Laddomat MR Jousitettu takaiskuventtiili BV FB40-T Varauspumppu 4 m ErP 2 sulkuventtiiliä, vivulla varustettu Cu28. Tuotenro Kuten edellä, mutta mukautettavissa myös PEX-putkijo doille. Lämpötilarajoitus: KÄYTETÄÄN SEURAAVISSA JÄRJESTELMISSÄ: Sys Putkijohtoohjaus. Erävaraus esimerkiksi erillisessä pannuhuoneessa sijaitsevasta pääsäiliöstä asuinrakennuksessa sijaitsevaan lisäsäiliöön. Erävaraaminen vähentää putkijohdon aiheuttamia lämpöhäviöitä merkittävästi. Sys Extra Putkijhto-ohjaus paluuvarauksella. Putkijohto-ohjausta voidaan täydentää paluuvarauksella eli lisäanturilla ja pumpulla. Paluuvaraus voidaan käynnistää, jos esimerkiksi lisäsäiliössä on aurinkolämmityskierukka ja se lämpenee liikaa. Ylimääräinen lämpö lähetetään takaisin pannuhuoneen pääsäiliöön. Anturia, jota ei käytetä ohjaamisessa, voidaan käyttää lämpötilan lukemiseksi omasta valikosta. Terminen Laddomat venttiili, 72 C, mukana 3 sulkuventtiiliä Cu28 ja EPP-eriste. Mukana patruuna, jonka avautumislämpötila on 78 C. Pannuhuone SYS 31 Tuotenro Koko Laddomat MR Paisuntasäiliö Laddomat kaksoistakaiskuventtiili, 2 pumppua 4 m ErP ja Cu28-sulkuventtiilit. Tuotenro Kuten edellä, mutta mukautettavissa myös PEX-putkijohdoille. Lämpötilarajoitus: Terminen Laddomat venttiili kuten edellä Takaiskuventtiili BV SC40-S 85 Pääsäiliö t1 Anturiasennukseen sisältyy aina: 4 kpl 3-anturisia uppoputkia antureille, joiden D=6 mm. R15, P = 150 mm, 2 anturipidikettä ja nippusiteet putkiasennusta varten. laddomat LADDOMAT MR Putkijohto

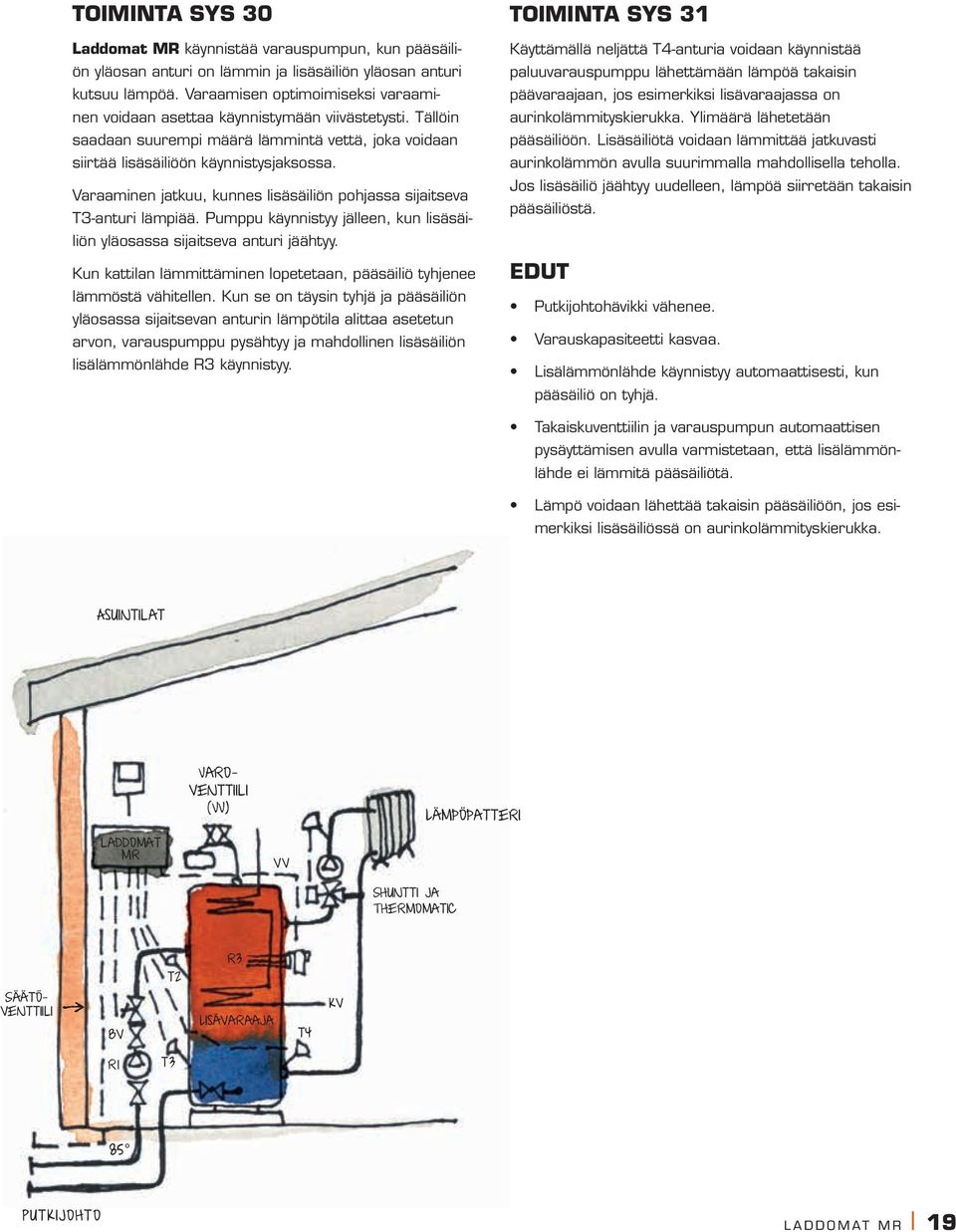

6 TOIMINTA SYS 30 Laddomat MR käynnistää varauspumpun, kun pääsäiliön yläosan anturi on lämmin ja lisäsäiliön yläosan anturi kutsuu lämpöä. Varaamisen optimoimiseksi varaaminen voidaan asettaa käynnistymään viivästetysti. Tällöin saadaan suurempi määrä lämmintä vettä, joka voidaan siirtää lisäsäiliöön käynnistysjaksossa. Varaaminen jatkuu, kunnes lisäsäiliön pohjassa sijaitseva T3-anturi lämpiää. Pumppu käynnistyy jälleen, kun lisäsäiliön yläosassa sijaitseva anturi jäähtyy. Kun kattilan lämmittäminen lopetetaan, pääsäiliö tyhjenee lämmöstä vähitellen. Kun se on täysin tyhjä ja pääsäiliön yläosassa sijaitsevan anturin lämpötila alittaa asetetun arvon, varauspumppu pysähtyy ja mahdollinen lisäsäiliön lisälämmönlähde R3 käynnistyy. TOIMINTA SYS 31 Käyttämällä neljättä T4-anturia voidaan käynnistää paluuvarauspumppu lähettämään lämpöä takaisin päävaraajaan, jos esimerkiksi lisävaraajassa on aurinkolämmityskierukka. Ylimäärä lähetetään pääsäiliöön. Lisäsäiliötä voidaan lämmittää jatkuvasti aurinkolämmön avulla suurimmalla mahdollisella teholla. Jos lisäsäiliö jäähtyy uudelleen, lämpöä siirretään takaisin pääsäiliöstä. EDUT Putkijohtohävikki vähenee. Varauskapasiteetti kasvaa. Lisälämmönlähde käynnistyy automaattisesti, kun pääsäiliö on tyhjä. Takaiskuventtiilin ja varauspumpun automaattisen pysäyttämisen avulla varmistetaan, että lisälämmönlähde ei lämmitä pääsäiliötä. Lämpö voidaan lähettää takaisin pääsäiliöön, jos esimerkiksi lisäsäiliössä on aurinkolämmityskierukka. Asuintilat Varoventtiili (VV) Lämpöpatteri laddomat mr vv Shuntti ja Thermomatic Säätöventtiili bv t2 r3 Lisävaraaja t4 kv r1 t3 85 Putkijohto LADDOMAT MR 19

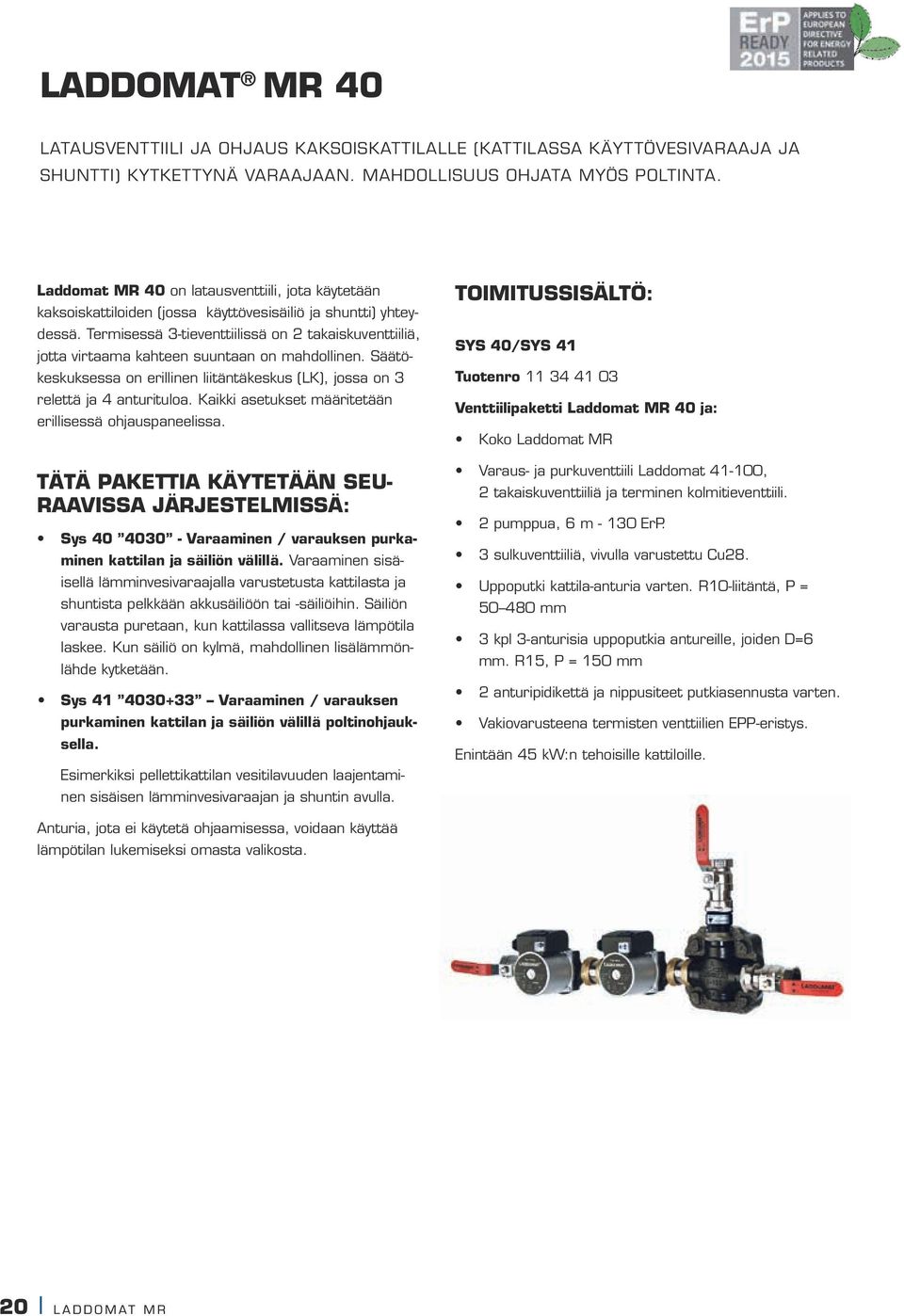

7 LADDOMAT MR 40 LATAUSVENTTIILI JA OHJAUS KAKSOISKATTILALLE (KATTILASSA KÄYTTÖVESIVARAAJA JA SHUNTTI) KYTKETTYNÄ VARAAJAAN. MAHDOLLISUUS OHJATA MYÖS POLTINTA. Laddomat MR 40 on latausventtiili, jota käytetään kaksoiskattiloiden (jossa käyttövesisäiliö ja shuntti) yhteydessä. Termisessä 3-tieventtiilissä on 2 takaiskuventtiiliä, jotta virtaama kahteen suuntaan on mahdollinen. Säätökeskuksessa on erillinen liitäntäkeskus (LK), jossa on 3 relettä ja 4 anturituloa. Kaikki asetukset määritetään erillisessä ohjauspaneelissa. TÄTÄ PAKETTIA KÄYTETÄÄN SEU- RAAVISSA JÄRJESTELMISSÄ: Sys Varaaminen / varauksen purkaminen kattilan ja säiliön välillä. Varaaminen sisäisellä lämminvesivaraajalla varustetusta kattilasta ja shuntista pelkkään akkusäiliöön tai -säiliöihin. Säiliön varausta puretaan, kun kattilassa vallitseva lämpötila laskee. Kun säiliö on kylmä, mahdollinen lisälämmönlähde kytketään. Sys Varaaminen / varauksen purkaminen kattilan ja säiliön välillä poltinohjauksella. Esimerkiksi pellettikattilan vesitilavuuden laajentaminen sisäisen lämminvesivaraajan ja shuntin avulla. TOIMITUSSISÄLTÖ: SYS 40/SYS 41 Tuotenro Venttiilipaketti Laddomat MR 40 ja: Koko Laddomat MR Varaus- ja purkuventtiili Laddomat , 2 takaiskuventtiiliä ja terminen kolmitieventtiili. 2 pumppua, 6 m ErP. 3 sulkuventtiiliä, vivulla varustettu Cu28. Uppoputki kattila-anturia varten. R10-liitäntä, P = mm 3 kpl 3-anturisia uppoputkia antureille, joiden D=6 mm. R15, P = 150 mm 2 anturipidikettä ja nippusiteet putkiasennusta varten. Vakiovarusteena termisten venttiilien EPP-eristys. Enintään 45 kw:n tehoisille kattiloille. Anturia, jota ei käytetä ohjaamisessa, voidaan käyttää lämpötilan lukemiseksi omasta valikosta. 20 LADDOMAT MR

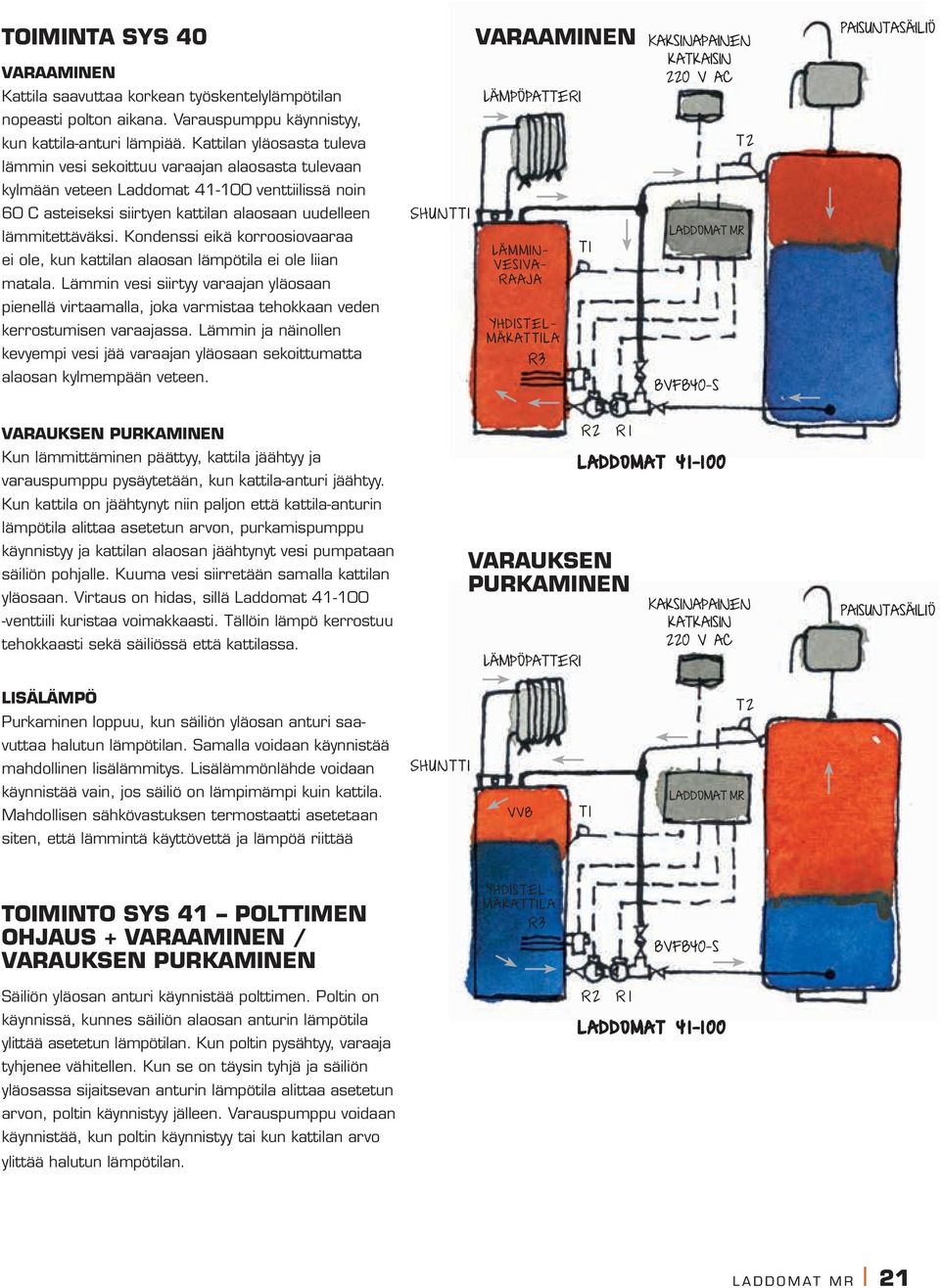

8 TOIMINTA SYS 40 VARAAMINEN Kattila saavuttaa korkean työskentelylämpötilan nopeasti polton aikana. Varauspumppu käynnistyy, kun kattila-anturi lämpiää. Kattilan yläosasta tuleva lämmin vesi sekoittuu varaajan alaosasta tulevaan kylmään veteen Laddomat venttiilissä noin 60 C asteiseksi siirtyen kattilan alaosaan uudelleen lämmitettäväksi. Kondenssi eikä korroosiovaaraa ei ole, kun kattilan alaosan lämpötila ei ole liian matala. Lämmin vesi siirtyy varaajan yläosaan pienellä virtaamalla, joka varmistaa tehokkaan veden kerrostumisen varaajassa. Lämmin ja näinollen kevyempi vesi jää varaajan yläosaan sekoittumatta alaosan kylmempään veteen. Shuntti VARAAMINEN Lämpöpatteri Yhdistelmäkattila r3 Lämminvesivaraaja Yhdistelmäkattila r3 t1 Kaksinapainen katkaisin 220 v ac Ny illustration laddomat MR bvfb40-s t2 Paisuntasäiliö VARAUKSEN PURKAMINEN Kun lämmittäminen päättyy, kattila jäähtyy ja varauspumppu pysäytetään, kun kattila-anturi jäähtyy. Kun kattila on jäähtynyt niin paljon että kattila-anturin lämpötila alittaa asetetun arvon, purkamispumppu käynnistyy ja kattilan alaosan jäähtynyt vesi pumpataan säiliön pohjalle. Kuuma vesi siirretään samalla kattilan yläosaan. Virtaus on hidas, sillä Laddomat venttiili kuristaa voimakkaasti. Tällöin lämpö kerrostuu tehokkaasti sekä säiliössä että kattilassa. Lämpöpatteri r2 r 1 VARAUKSEN PURKAMINEN laddomat Kaksinapainen katkaisin 220 v ac Paisuntasäiliö LISÄLÄMPÖ Purkaminen loppuu, kun säiliön yläosan anturi saavuttaa halutun lämpötilan. Samalla voidaan käynnistää mahdollinen lisälämmitys. Lisälämmönlähde voidaan käynnistää vain, jos säiliö on lämpimämpi kuin kattila. Mahdollisen sähkövastuksen termostaatti asetetaan siten, että lämmintä käyttövettä ja lämpöä riittää Shuntti vvb t1 laddomat MR t2 TOIMINTO SYS 41 POLTTIMEN OHJAUS + VARAAMINEN / VARAUKSEN PURKAMINEN Säiliön yläosan anturi käynnistää polttimen. Poltin on käynnissä, kunnes säiliön alaosan anturin lämpötila ylittää asetetun lämpötilan. Kun poltin pysähtyy, varaaja tyhjenee vähitellen. Kun se on täysin tyhjä ja säiliön yläosassa sijaitsevan anturin lämpötila alittaa asetetun arvon, poltin käynnistyy jälleen. Varauspumppu voidaan käynnistää, kun poltin käynnistyy tai kun kattilan arvo ylittää halutun lämpötilan. r2 r 1 bvfb40-s laddomat LADDOMAT MR 21

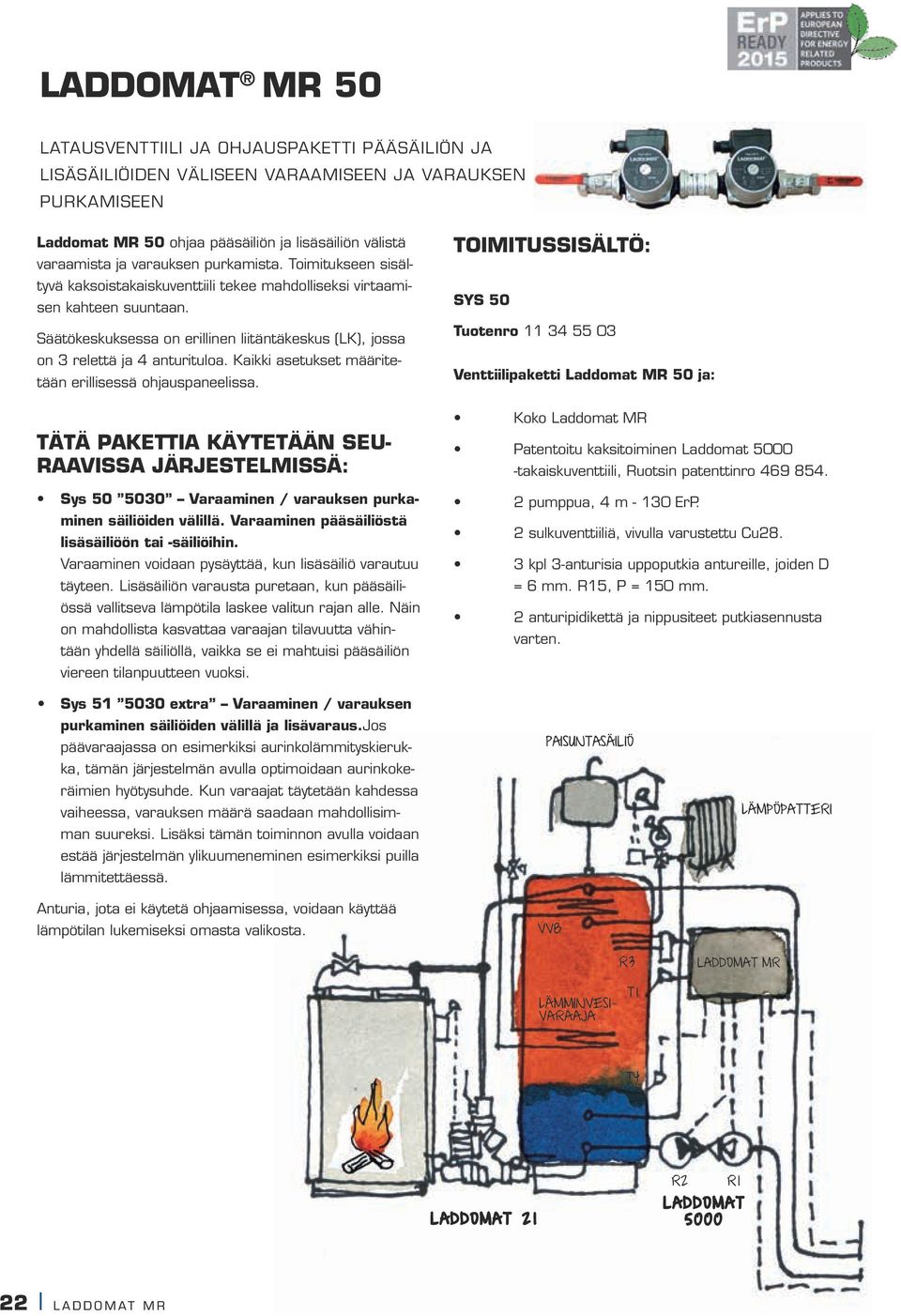

9 LADDOMAT MR 50 LATAUSVENTTIILI JA OHJAUSPAKETTI PÄÄSÄILIÖN JA LISÄSÄILIÖIDEN VÄLISEEN VARAAMISEEN JA VARAUKSEN PURKAMISEEN Laddomat MR 50 ohjaa pääsäiliön ja lisäsäiliön välistä varaamista ja varauksen purkamista. Toimitukseen sisältyvä kaksoistakaiskuventtiili tekee mahdolliseksi virtaamisen kahteen suuntaan. Säätökeskuksessa on erillinen liitäntäkeskus (LK), jossa on 3 relettä ja 4 anturituloa. Kaikki asetukset määritetään erillisessä ohjauspaneelissa. TÄTÄ PAKETTIA KÄYTETÄÄN SEU- RAAVISSA JÄRJESTELMISSÄ: Sys Varaaminen / varauksen purkaminen säiliöiden välillä. Varaaminen pääsäiliöstä lisäsäiliöön tai -säiliöihin. Varaaminen voidaan pysäyttää, kun lisäsäiliö varautuu täyteen. Lisäsäiliön varausta puretaan, kun pääsäiliössä vallitseva lämpötila laskee valitun rajan alle. Näin on mahdollista kasvattaa varaajan tilavuutta vähintään yhdellä säiliöllä, vaikka se ei mahtuisi pääsäiliön viereen tilanpuutteen vuoksi. TOIMITUSSISÄLTÖ: SYS 50 Tuotenro Venttiilipaketti Laddomat MR 50 ja: Koko Laddomat MR Patentoitu kaksitoiminen Laddomat takaiskuventtiili, Ruotsin patenttinro pumppua, 4 m ErP. 2 sulkuventtiiliä, vivulla varustettu Cu28. 3 kpl 3-anturisia uppoputkia antureille, joiden D = 6 mm. R15, P = 150 mm. 2 anturipidikettä ja nippusiteet putkiasennusta varten. Sys extra Varaaminen / varauksen purkaminen säiliöiden välillä ja lisävaraus.jos päävaraajassa on esimerkiksi aurinkolämmityskierukka, tämän järjestelmän avulla optimoidaan aurinkokeräimien hyötysuhde. Kun varaajat täytetään kahdessa vaiheessa, varauksen määrä saadaan mahdollisimman suureksi. Lisäksi tämän toiminnon avulla voidaan estää järjestelmän ylikuumeneminen esimerkiksi puilla lämmitettäessä. Anturia, jota ei käytetä ohjaamisessa, voidaan käyttää lämpötilan lukemiseksi omasta valikosta. Paisuntasäiliö vvb r3 laddomat mr Lämpöpatteri Lämminvesivaraaja t1 t4 laddomat 21 r2 r1 laddomat LADDOMAT MR

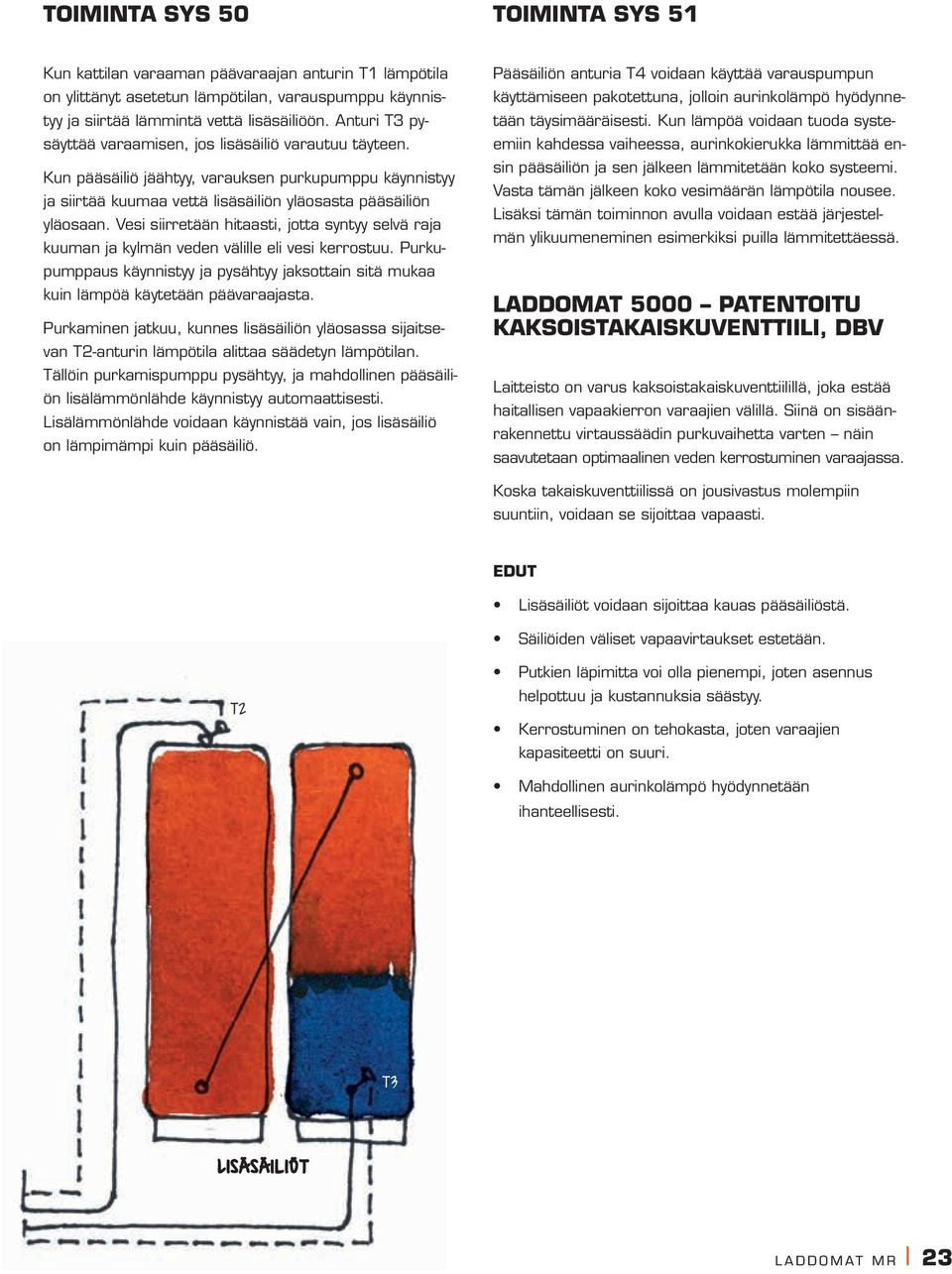

10 TOIMINTA SYS 50 TOIMINTA SYS 51 Kun kattilan varaaman päävaraajan anturin T1 lämpötila on ylittänyt asetetun lämpötilan, varauspumppu käynnistyy ja siirtää lämmintä vettä lisäsäiliöön. Anturi T3 pysäyttää varaamisen, jos lisäsäiliö varautuu täyteen. Kun pääsäiliö jäähtyy, varauksen purkupumppu käynnistyy ja siirtää kuumaa vettä lisäsäiliön yläosasta pääsäiliön yläosaan. Vesi siirretään hitaasti, jotta syntyy selvä raja kuuman ja kylmän veden välille eli vesi kerrostuu. Purkupumppaus käynnistyy ja pysähtyy jaksottain sitä mukaa kuin lämpöä käytetään päävaraajasta. Purkaminen jatkuu, kunnes lisäsäiliön yläosassa sijaitsevan T2-anturin lämpötila alittaa säädetyn lämpötilan. Tällöin purkamispumppu pysähtyy, ja mahdollinen pääsäiliön lisälämmönlähde käynnistyy automaattisesti. Lisälämmönlähde voidaan käynnistää vain, jos lisäsäiliö on lämpimämpi kuin pääsäiliö. Pääsäiliön anturia T4 voidaan käyttää varauspumpun käyttämiseen pakotettuna, jolloin aurinkolämpö hyödynnetään täysimääräisesti. Kun lämpöä voidaan tuoda systeemiin kahdessa vaiheessa, aurinkokierukka lämmittää ensin pääsäiliön ja sen jälkeen lämmitetään koko systeemi. Vasta tämän jälkeen koko vesimäärän lämpötila nousee. Lisäksi tämän toiminnon avulla voidaan estää järjestelmän ylikuumeneminen esimerkiksi puilla lämmitettäessä. LADDOMAT 5000 PATENTOITU KAKSOISTAKAISKUVENTTIILI, DBV Laitteisto on varus kaksoistakaiskuventtiilillä, joka estää haitallisen vapaakierron varaajien välillä. Siinä on sisäänrakennettu virtaussäädin purkuvaihetta varten näin saavutetaan optimaalinen veden kerrostuminen varaajassa. Koska takaiskuventtiilissä on jousivastus molempiin suuntiin, voidaan se sijoittaa vapaasti. EDUT Lisäsäiliöt voidaan sijoittaa kauas pääsäiliöstä. Säiliöiden väliset vapaavirtaukset estetään. t2 Putkien läpimitta voi olla pienempi, joten asennus helpottuu ja kustannuksia säästyy. Kerrostuminen on tehokasta, joten varaajien kapasiteetti on suuri. Mahdollinen aurinkolämpö hyödynnetään ihanteellisesti. t3 Lisäsäiliöt LADDOMAT MR 23
