TIV 500L TIP L TIDA L

Transkriptio

1 TIV 500L TIP L TIDA L Ruotsalaista Borö Pannan Ab laatua jo 1976 vuodesta saakka. Ruotsi on edelläkävijä niin maalämmössä kuin ilma-vesi lämpöpumpuissakin, siitä johtuen pitkäaikainen kokemus ja tietotaito ovat kehittäneet energiatehokkaita lämminvesivaraajia ja energiavaraajia markkinoiden edullisimpaan hintaan. Käyttövesikierukka on sijoitettu aivan vesitilan yläreunaan, näin hyöty saadaan maksimaaliseksi ja lämmin käyttövesi riittää lämpöpumppukäytössäkin vaikka tuloveden lämpötila on suhteellisen alhainen. TIV ja TIP energiavaraajille ei ole kilpailua hinnassa sen monikäyttöisyyden osalta. TIP -sarjan varaajat ovat vakiinnuttaneet asemansa eri kokoluokissa lämmitysjärjestelmien palvelijana, oli kyseessä mikä tahansa nykyaikainen tai perinteinen lämmitysmuoto.

2 TIDA ENERGIA- JA AURINKOVARAAJA TIDA 300 Tilavuus 300 litraa. Varusteina käyttövesi-, esilämmitys- ja aurinkokierukka. Kierukat valmistettu kuparista. Eristyksenä mineraalivilla 60 mm sivuilla, 95 mm päällä. Varaajan mitat 600 x 600 x 1550 mm. Tuotenumero Nimi Käyttöv. Esiläm TIDA 300L/A 995, TIDA 300L/B20 10 m 10 m 1535, TIDA 300L/B20/SOL9 10 m 10 m Ø15, 10 m 1875,- ENERGIA- JA AURINKOVARAAJA TIDA 300 Tilavuus 300 litraa. Varusteina käyttövesi-, esilämmitys- ja aurinkokierukka. Kierukat valmistettu ruostumattomasta teräksestä. Eristyksenä mineraalivilla 60 mm sivuilla, 95 mm päällä. Varaajan mitat 600 x 600 x 1550 mm. Tuotenumero Nimi Käyttöv. Esiläm. Kuumakaasuk TIDA 300L/BR20 10 m R 10 m R 1435, TIDA 300L/BR20/SOLR8 10 m R 10 m R 8 m R 1665, TIDA 300L/BR20/BK15 10 m R 10 m R 15 m CU 2065, Sunttipaketti Bivalent 240,- ENERGIA- JA AURINKOVARAAJA TIDA 500 Tilavuus 500 litraa. Varusteina käyttövesi-, esilämmitys- ja aurinkokierukka. Kierukat valmistettu kuparista. Eristyksenä mineraalivilla 60 mm sivuilla, 95 mm päällä. Varaajan mitat 695 x 695 x 1660 mm. Tuotenumero Nimi Käyttöv. Esiläm TIDA 500L/A 1075, TIDA 500L/B25 15 m 10 m 1770, TIDA 500L/B25/S10D18 15 m 10 m Ø18 10 m 2190,- ENERGIA- JA AURINKOVARAAJA TIDA 500 Tilavuus 500 litraa. Varusteina käyttövesi-, esilämmitys- ja aurinkokierukka. Kierukat valmistettu ruostumattomasta teräksestä. Eristyksenä mineraalivilla 60 mm sivuilla, 95 mm päällä. Varaajan mitat 695 x 695 x 1660 mm. Tuotenumero Nimi Käyttöv. Esiläm. Kuumakaasuk TIDA 500L/BR25 15 m R 10 m R 1515, TIDA 500L/BR25/SOLR12 15 m R 10 m R 12 m R 1875, TIDA 500L/BR25/ 15 m R 10 m R 12 m R 15 m CU 2505,- SOLR12/BK Sunttipaketti Bivalent 240,- LISÄVARUSTEET TIDA Peitekotelo alaosaan TIDA korkeus 300 mm 110, Peitekotelo alaosaan TIDA korkeus 300 mm 110, Peitekotelo yläosaan TIDA korkeus 300 mm 65, Peitekotelo yläosaan TIDA korkeus 300 mm 65,- Huipputuotteet.fi - Lauronkorventie JURVA - Puh

3 TIP 320 ENERGIA- JA AURINKOVARAAJA TIP 320 Tilavuus 320 litraa. Varusteina käyttövesi-, esilämmitys- ja aurinkokierukka. Kierukat valmistettu kuparista. Eristyksenä mineraalivilla 60 mm sivuilla, 90 mm päällä. Varaajan mitat Ø 630 x 1750 mm. Tuotenumero Nimi Käyttöv. Esiläm TIP 320L/A 870, TIP 320/B10 10 m 1040, TIP 320/B15 15 m 1215, TIP 320/B10/BF10 10 m 10 m 1410, TIP 320/B15/BF10 15 m 10 m 1585, TIP 320/B15/BF15 15 m 15 m 1760, TIP 320/B10/BF10/SOL10 10 m 10 m 10 m 1840, TIP 320/B10/BF10/SOL15 10 m 10 m 15 m 1955, TIP 320/B15/BF10/SOL10 15 m 10 m 10 m 2015, TIP 320/B15/BF10/SOL15 15 m 10 m 15 m 2175, TIP 320/B15/BF15/SOL10 15 m 15 m 10 m 2190, TIP 320/B15/BF15/SOL15 15 m 15 m 15 m 2350, Sunttipaketti ,- TIP 500 ENERGIA- JA AURINKOVARAAJA TIP 500 Tilavuus 500 litraa. Varusteina käyttövesi-, esilämmitys- ja aurinkokierukka. Kierukat valmistettu kuparista. Eristyksenä mineraalivilla 110 mm sivuilla, 145 mm päällä. Varaajan mitat Ø 840 x 1770 mm. Tuotenumero Nimi Käyttöv. Esiläm TIP 500L/A 895, TIP 500/B10 10 m 1065, TIP 500/B15 15 m 1240, TIP 500/B10/BF10 10 m 10 m 1435, TIP 500/B15/BF10 15 m 10 m 1610, TIP 500/B15/BF15 15 m 15 m 1785, TIP 500/B10/BF10/SOL10 10 m 10 m 10 m 1865, TIP 500/B10/BF10/SOL15 10 m 10 m 15 m 2025, TIP 500/B15/BF10/SOL10 15 m 10 m 10 m 2040, TIP 500/B15/BF10/SOL15 15 m 10 m 15 m 2200, TIP 500/B15/BF15/SOL10 15 m 15 m 10 m 2215, TIP 500/B15/BF15/SOL15 15 m 15 m 15 m 2375, Sunttipaketti ,- Huipputuotteet.fi - Lauronkorventie JURVA - Puh

4 TIP 750 ENERGIA- JA AURINKOVARAAJA TIP 750 Tilavuus 750 litraa. Varusteina käyttövesi-, esilämmitys- ja aurinkokierukka. Kierukat valmistettu kuparista. Eristyksenä mineraalivilla 110 mm sivuilla, 145 mm päällä. Varaajan mitat Ø 960 x 1830 mm. Tuotenumero Nimi Käyttöv. Esiläm TIP 750L/A 1160, TIP 750/B10 10 m 1330, TIP 750/B15 15 m 1505, TIP 750/B10/BF10 10 m 10 m 1700, TIP 750/B15/BF10 15 m 10 m 1875, TIP 750/B15/BF15 15 m 15 m 2050, TIP 750/B10/BF10/SOL10 10 m 10 m 10 m 2130, TIP 750/B10/BF10/SOL15 10 m 10 m 15 m 2290, TIP 750/B15/BF10/SOL10 15 m 10 m 10 m 2305, TIP 750/B15/BF10/SOL15 15 m 10 m 15 m 2465, TIP 750/B15/BF15/SOL10 15 m 15 m 10 m 2480, TIP 750/B15/BF15/SOL15 15 m 15 m 15 m 2640, Sunttipaketti ,- TIV 500 ENERGIA- JA AURINKOVARAAJA TIV 500 Tilavuus 500 litraa. Varusteina käyttövesi-, esilämmitys- ja aurinkokierukka. Kierukat valmistettu kuparista. Eristyksenä mineraalivilla 45 mm sivuilla, 95 mm päällä. Varaajan mitat 700 x 700 x 1750 mm. Tuotenumero Nimi Käyttöv. Esiläm. 501V TIV 500L/A 815,- 501V TIV 500L/B10/BF10 10 m 10 m 1355,- 501V TIV 500L/B15/BF10 15 m 10 m 1530,- 501V TIV 500L/B10/BF10/SOL10 10 m 10 m 10 m 1785,- 501V TIV 500L/B15/BF10/SOL10 15 m 10 m 10 m 1960, Sunttipaketti 170,- Huipputuotteet.fi - Lauronkorventie JURVA - Puh

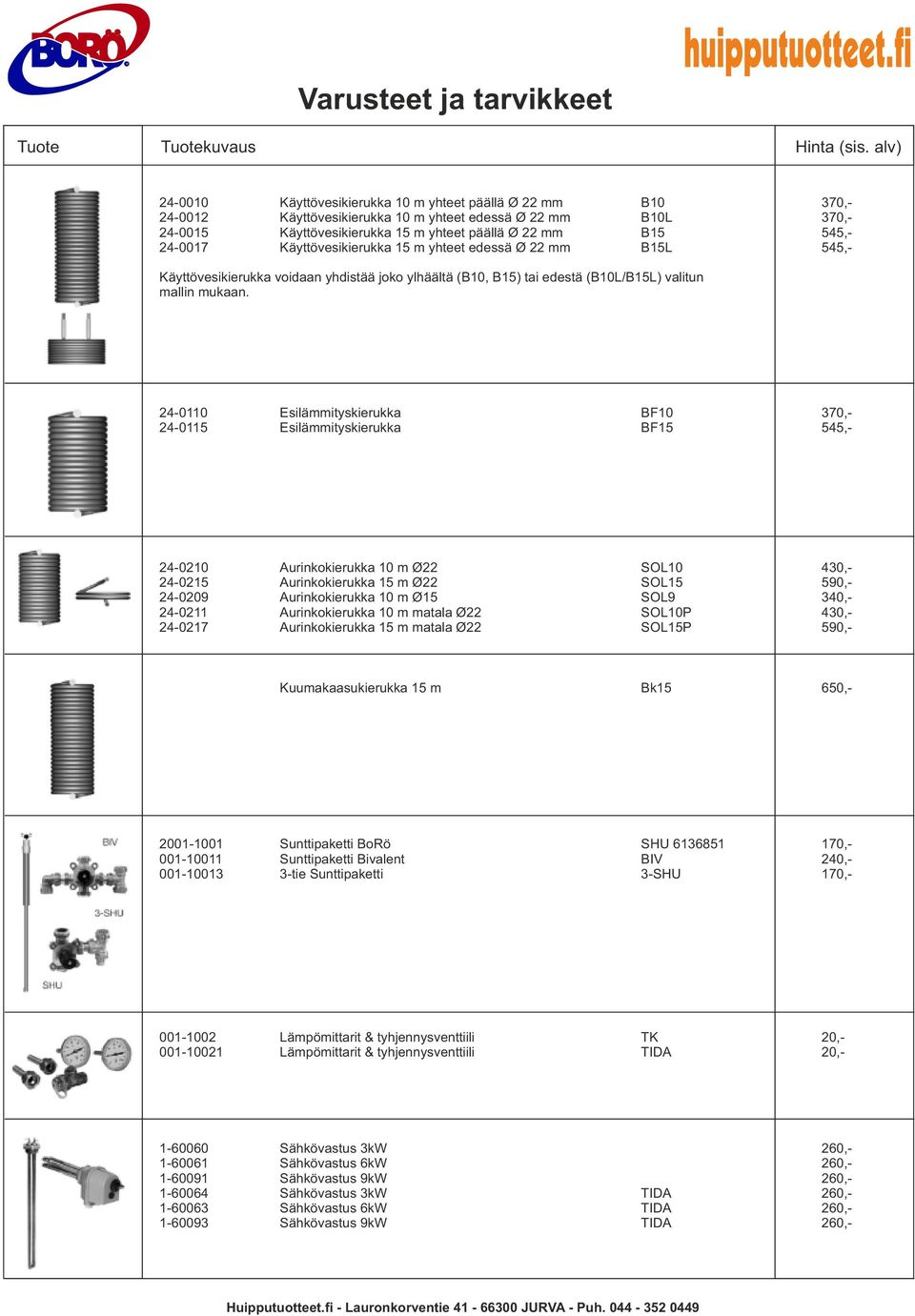

5 Varusteet ja tarvikkeet Käyttövesikierukka 10 m yhteet päällä Ø 22 mm B10 370, Käyttövesikierukka 10 m yhteet edessä Ø 22 mm B10L 370, Käyttövesikierukka 15 m yhteet päällä Ø 22 mm B15 545, Käyttövesikierukka 15 m yhteet edessä Ø 22 mm B15L 545,- Käyttövesikierukka voidaan yhdistää joko ylhäältä (B10, B15) tai edestä (B10L/B15L) valitun mallin mukaan Esilämmityskierukka BF10 370, Esilämmityskierukka BF15 545, kierukka 10 m Ø22 SOL10 430, kierukka 15 m Ø22 SOL15 590, kierukka 10 m Ø15 SOL9 340, kierukka 10 m matala Ø22 SOL10P 430, kierukka 15 m matala Ø22 SOL15P 590,- Kuumakaasukierukka 15 m Bk15 650, Sunttipaketti BoRö SHU , Sunttipaketti Bivalent BIV 240, tie Sunttipaketti 3-SHU 170, Lämpömittarit & tyhjennysventtiili TK 20, Lämpömittarit & tyhjennysventtiili TIDA 20, Sähkövastus 3kW 260, Sähkövastus 6kW 260, Sähkövastus 9kW 260, Sähkövastus 3kW TIDA 260, Sähkövastus 6kW TIDA 260, Sähkövastus 9kW TIDA 260,- Huipputuotteet.fi - Lauronkorventie JURVA - Puh

6 malli: TIDA 300L/B25/SOL9 Valmistusmaa Ruotsi, Borö Pannan Ab Meno Paluu Asentajalle: Lämpimän veden priorisointi Jos halutaan ensisijaisesti kuumaa vettä patteri/lattiakiertoon voidaan käyttää sunttipakettia, asennus (kohta 4) ø22 mm liitäntään päälle. Siinä tapauksessa neljännestä (25%) säiliön yläosasta käytetään lämpimän veden kiertoon. Muussa tapauksessa liitäntä tulpataan. Asennus Noudata ensisijaisesti valmistajan ohjeita ja suosituksia varaajan asennuksessa. paluu meno Kierukat: A. Lämpömittarit B. [ø22] Käyttövesikierukka 15 m C. [ø22] Esilämmityskierukka 10 m D. [ø15] kierukka 10 m E. [ø22] 3-tie sunttipaketti F. [DN50] sähkövastus Yhteet: 1. [1"] Paisunta / Ilmaus 2. [1"] Meno lämmönlähteestä 3. [1"] Paluu lämmönlähteestä 4. [ø22] Liitäntä BoRö sunttipaketille (nr: , ilmoitettava tilattaessa) 5. Syöttökaapelin aukko 2 kpl Etulevyn takana 6. [DN20] Tyhjennys 7. [ø7] Lämpömittari edessä, ylempi 8. [ø7] Lämmönlähteen tuloveden anturitasku 9. [ø7] Lämpömittari edessä, alempi 10. [ø7] keräimen anturitasku (T2) 11. [ø7] keräimen anturitasku (T1) 12. [DN50] Sähkövastus Tekniset tiedot: Käyttöpaine = 1,5 bar Käyttölämpötila = 100 C Paino = noin 100 kg Eristys = Mineraalivilla 45 mm sivuilla, 60 mm päällä Huonekorkeus = 1720 mm Huomio! Eristys puristetaan 15 mm pienemmäksi jokaiselta sivulta. Mikäli vaaditaan vahvempaa eristystä ja tilaa on käytettävissä niin suosittelemme mallia TIP500, jossa on eristystä 110 mm sivuilla ja 145 mm päällä. Maahantuonti / myynti: Huipputuotteet.fi / Sirokas Lauronkorventie JURVA Puh

7 malli: TIDA 500L/B25/SOL9 Valmistusmaa Ruotsi, Borö Pannan Ab Meno Paluu Asentajalle: Lämpimän veden priorisointi Jos halutaan ensisijaisesti kuumaa vettä patteri/lattiakiertoon voidaan käyttää sunttipakettia, asennus (kohta 4) ø22 mm liitäntään päälle. Siinä tapauksessa neljännestä (25%) säiliön yläosasta käytetään lämpimän veden kiertoon. Muussa tapauksessa liitäntä tulpataan. Asennus Noudata ensisijaisesti valmistajan ohjeita ja suosituksia varaajan asennuksessa. paluu meno Kierukat: A. Lämpömittarit B. [ø22] Käyttövesikierukka 15 m C. [ø22] Esilämmityskierukka 10 m D. [ø15] kierukka 10 m E. [ø22] 3-tie sunttipaketti F. [DN50] sähkövastus Yhteet: 1. [1"] Paisunta / Ilmaus 2. [1"] Meno lämmönlähteestä 3. [1"] Paluu lämmönlähteestä 4. [ø22] Liitäntä BoRö sunttipaketille (nr: , ilmoitettava tilattaessa) 5. Syöttökaapelin aukko 3 kpl Etulevyn takana 6. [DN20] Tyhjennys 7. [ø7] Lämpömittari edessä, ylempi 8. [ø7] Lämmönlähteen tuloveden anturitasku 9. [ø7] Lämpömittari edessä, alempi 10. [ø7] keräimen anturitasku (T2) 11. [ø7] keräimen anturitasku (T1) 12. [DN50] Sähkövastus Tekniset tiedot: Käyttöpaine = 1,5 bar Käyttölämpötila = 100 C Paino = noin 130 kg Eristys = Mineraalivilla 45 mm sivuilla, 60 mm päällä Huonekorkeus = 1810 mm Huomio! Eristys puristetaan 15 mm pienemmäksi jokaiselta sivulta. Mikäli vaaditaan vahvempaa eristystä ja tilaa on käytettävissä niin suosittelemme mallia TIP500, jossa on eristystä 110 mm sivuilla ja 145 mm päällä. Maahantuonti / myynti: Huipputuotteet.fi / Sirokas Lauronkorventie JURVA Puh

8 malli: TIV 500 L / B15 / BF10 / SOL10 Valmistusmaa Ruotsi Kv Esilämmitys Asentajalle: Lämpimän veden priorisointi Jos halutaan ensisijaisesti kuumaa vettä patteri/lattiakiertoon voidaan käyttää sunttipakettia numero , asennus (kohta 7) 2" liitäntään päälle. Siinä tapauksessa neljännestä (25%) säiliön yläosasta käytetään lämpimän veden kiertoon. Muussa tapauksessa liitäntä tulpataan. Asennus Noudata ensisijaisesti valmistajan ohjeita ja suosituksia varaajan asennuksessa. Kierukat: A. [ø22] Käyttövesikierukka 15 m B. [ø22] Esilämmityskierukka 10 m C. [ø22] kierukka 10 m meno paluu Yhteet: 1. [ø12] Ilmaus 2. [DN32] Meno lämmönlähteestä 3. [DN20] Lämpömittari 4. [DN50] Sähkövastus 5. [DN32] Paluu lämmönlähteestä 6. [DN20] Tyhjennys 7. [DN50] Liitäntä sunttipaketille (nr: , ilmoitettava tilattaessa) 8. [DN32] Ylimääräinen liitäntä Esim1. Lämpöpumppu Esim2. Paluu öljy-/pellettikattilalta jos käytetään yhdettä 2 9. [DN32] Ylimääräinen paluu lämmönlähteestä esim. jos käytetään yhdettä 8 lämpöpumpulle. 10. [DN7] keräimen anturitasku Tekniset tiedot: Käyttöpaine = 1,5 bar Käyttölämpötila = 100 C Paino = noin 135 kg Eristys = Mineraalivilla 45 mm sivuilla, 95 mm päällä Huonekorkeus = 1840 mm Huomio! Eristys puristetaan 15 mm pienemmäksi jokaiselta sivulta. Mikäli vaaditaan vahvempaa eristystä ja tilaa on käytettävissä niin suosittelemme mallia TIP500, jossa on eristystä 110 mm sivuilla ja 145 mm päällä.

9 malli: TIP 320L-1000L / B15 / BF10 / SOL10 / SHU / ELP6 Valmistusmaa Ruotsi Patterilinja meno Patterilinja paluu KV Ulos Esilämmitys Asentajalle: Lämpimän veden priorisointi Jos halutaan ensisijaisesti kuumaa vettä patteri/lattiakiertoon voidaan käyttää sunttipakettia numero , asennus (kohta 7) 2" liitäntään päälle. Siinä tapauksessa neljännestä (25%) säiliön yläosasta käytetään lämpimän veden kiertoon. Muussa tapauksessa liitäntä tulpataan. Asennus Noudata ensisijaisesti valmistajan ohjeita ja suosituksia varaajan asennuksessa. F Kierukat: A. [ø22] Käyttövesikierukka 15 m B. [ø22] Esilämmityskierukka 10 m C. [ø22] kierukka 10 m F F KV sisään meno paluu Yhteet jotka on tulpattu E. [DN50] Sähkövastus 6 kw F. 2 kpl Lämpömittari, tyhjennystulppa Yhteet: 1. [1"] Paisunta/Ilmaus 2. [DN32] Meno kattilalta 3. [DN20] Lämpömittari 4. [DN50] Sähkövastus 5. [DN32] Meno lämpöpumpulta tai lisäyhde lämpöpumpulle 6. [DN32] Paluu lämpöpumpulta 7. [DN50] Paluu kattilalta tai lämpöpumpulta 8. [DN10] keräimen anturitasku 9. [DN20] Tyhjennys 10. [DN50] Liitäntä sunttipaketille (nr: , ilmoitettava tilattaessa) Tekniset tiedot: Käyttöpaine = 1,5 bar Käyttölämpötila = 100 C Paino = alkaen 140 kg Eristys = Mineraalivilla 110 mm sivuilla, 145 mm päällä, mallissa TIP320L eriste 60 mm sivuilla ja 95 mm päällä. øy øi H h1 Huone korkeus TIP320L TIP500L TIP750L
