2 OVC OVC2000 OVC = uusi tuoteperhe sähkölevyjä sähköisiä uuninsäätimiä varten (OVen Controls), kehitetty Rothenburgissa 2 kompleksisuustasoa (nimellisarvo asetettu samaan muiden tuotealueiden kanssa) : OVC1000 keskitason uuneille OVC2000 korkeatasoisille monitoimiuuneille 2

3 OVC OVC2000 OVC1000 ja OVC2000 vastaavat RoHS-direktiivin säännöksiä korvaavat vanhanmalliset virtalevyt muista käyttötasoista/tehtaista vuoden 2005 ensimmäisen vuosipuolikkaan aikana toimii lisäksi perustana uusille sovelluksille Century 2 Platform:in Prisma High tullaan muuntamaan vastamaan RoHS-direktiivin säännöksiä, ja sitä voidaan käyttää v jälkeenkin DGT:ssä (tuotemerkit Electrolux, Husqvarna, Juno, Küpperbusch) ja FFS:ssä (AME = Arthur Martin Electrolux) 3

4 RoHS-direktiivi Euroopan parlamentin ja neuvoston direktiivi 2002/95/EC, Restriction of the Use of Certain Hazardous Substances (RoHS) eli vaarallisten metallien käyttökielto, kieltää lyijyn (Pb), elohopean (Hg), kadmiumin (Cd), kuusiarvoisen kromin (Cr 6+ ), sekä palamista ehkäisevät aineet, jotka sisältävät polybromattuja bifenyylejä (PBB:eitä) tai polybromattuja difenyylieettereitä (PBDE:itä) Direktiivi astuu voimaan 1. heinäkuuta 2006 Electrolux katsoi velvoitteekseen saada tuotantonsa vastaamaan tämän direktiivin säännöksiä v puoliväliin mennessä logistiikan toimitusaikoja silmälläpitäen 4

5 OVC OVC2000 korvaavana tuotteena OVC1000 korvaa: DGT: SOEC:n AEG Electroluxissa, jossa Rhea UI Prisma Basic Century 2:ssa FFS: Prisma Basic Century 2 AME:ssa ZO: SOEC uuneissa, joissa on Kronos 2 / 3 UI OVC2000 korvaa: DGT: Prisma High AEG Electrolux Perfect 2:ssa Prisma High Frontline-uuneissa (DKK DGT) SC: Prisma High höyryuuneissa GBJ: Prisma High kaksoisuuneissa 5

6 OVC OVC2000 Uudet sovellukset OVC1000 DGT / FFS: yhdistelmä uusilla Rhea UImuunnoksilla pyrolyyttisille uuneille OVC2000 DGT: DGT / FFS: AEG Electrolux Avantgarde yhdistelmä uusilla Rhea UImuunnoksilla, lisänä paistolämpötilamittari GBJ / DKK / MO: uusi mallisto vapaastiseisovia yksittäis- & kaksoisliesiä UK:n & Skandinavian markkinoille Muita sovelluksia myöhemmin 6

7 Muistutus Electroluxin kuumatehtaat DGT DKK Rothenburg Fredericia pjjçí~ä~ `ç FFS Reims rhjpééååóãççê `çjlî ahjcêéçéêáå~ `ç GBJ Spennymoor MO ROA SC Motala Satu Mare Schwanden cjoéáãë `çjlî ajoçíüéåäìêö lîjeç `ejpåüï~åçéå lîjeç oljp~íì=j~êé `ç ZO Forli fjcçêäá `çjlîjeç 7

8 OVC OVC2000 Järjestelmämääritelmä Toimittaja tulee ohjelmoimaan OVC1000 & OVC2000:n etukäteen perusohjelmistolla Periaatteessa kunkin virtalevyn yksi muunnos voisi kattaa kaikki sovellukset Käytännössä tämä koskee mallia OVC1000; malli OVC2000, kaikki sovellukset eivät tarvitse täysvarusteltua PB:tä; tehtaat käyttävät 2 laitteistoversiota (varaosien käsittely tullaan määrittelemään) Muunnosmääritelmäohjelmisto tulee sijaitsemaan kussakin käyttöliittymässä, ja se ohjelmoidaan tehtailla (varaohjelmien käytäntö tullaan määrittelemään) 8

9 OVC1000 lisäykset Käyttöliittymä (uunitoiminto, lämpötila, ajastinsignaalit) PT500 uunin lämpötilatunnistin Ovikytkin (säätelee sisävaipan valoa ja uunin puhallinta) Teleskooppikytkin Oven lukitussignaali Ei paistolämpömittaria turvallisuussyistä, koska pieniä kuormituksia säädellään triacien avulla 9

10 OVC1000 Kuormituksen säätö 5 relettä (2 x 6 A, 3 x 16 A), joista: 4 säätelee yksittäisiä lämpöelementtejä (ylhäällä & alhaalla 6 A kummassakin, grillissä & takana/kehällä 16 A kummassakin) 1 on APD-rele (all-pole disconnect), 16 A 5 triacia säätelee pieniä kuormituksia: sisävalo uunin puhallin jäähdytyspuhallin, hidas jäähdytyspuhallin, nopea oven salpa Kontaktia a7-2, joka on mekaanisesti kytketty toimintavalitsimeen, voidaan käyttää pyörivän paistinvartaan säätelyyn (Ranskan markkinoilla) 10

11 OVC1000: virtapiiri 11

12 Jäähdytyspuhaltimen nopeudensäätö 12

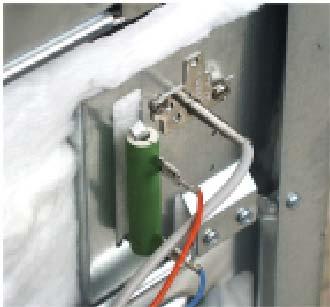

13 Jäähdytyspuhaltimen nopeudensäädön muunnokset m2 R20 jäähdytyspuhallin sarjavastus rinnakkaisjohdettu pyrolyysin aikana suuremman puhallinnopeuden saamiseksi 13

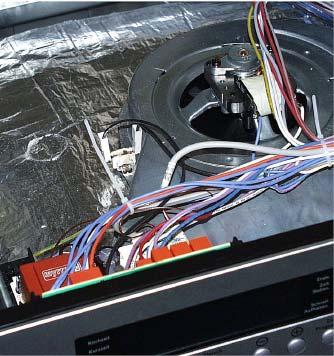

14 Jäähdytyspuhaltimen nopeudensäädön muunnokset 105 Ohm 20 Ohm Phase Neutral Neutral Pyrolyse Nomalbetrieb 3 Pyrolyse-Betrieb 2 Normalbetrieb 1 TAI: suurempi puhallinnopeus saatu väliotolla!! Väärä kytkentä mahdollinen!! 20 Ω käämitys voi tuhoutua, jos 1 ja 2 käänteisiä pieni nopeus pyro-ohjelman aikana jos 2 ja 3 käänteisiä ylikuumeneminen 14

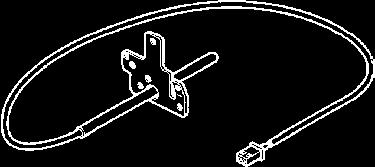

15 Sisävaipan lämpötilatunnistin Pt500 Resistance (Ω) Temperature ( C) 15

16 Ylikuumenemissuoja ilmankiertokanavassa Lämpösuoja (130 C pyrolyyttisissa malleissa, 90 C muissa) kytkee irti lämpöelementit ylikuumenemisen varalta 16

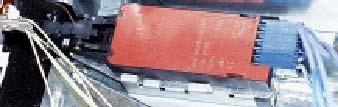

17 Oven salpa Oven mikrokytkin säätelee uunin valoa ja puhallinta (joissain pyrolyysittomissa malleissa on vain tämä kytkin asennettuna tyhjään oven salpakoteloon) 17

18 Oven salvan toiminta Ovi lukittuu 312 C:ssa Lukituksen avauksen jännitesignaali syntyy virtalevyllä, kun tunnistimen lämpötila on alle 204 C Turvallisuussyistä kiinteä termostaatti (110 C) takakomponenttilevyssä tulee myös sulkea lukituksen avausta varten 18

19 Oven salpa 2 - Lukituksen avaussyöttö 3 - Vaihe 230 V 4 - Lukituksen syöttö 33/34 - Tunnistinkontakti 5 V, 100 ma 19

20 OVC1000: Piirikuvio 20

21 OVC1000 Ovisalpajärjestelmä (rast 2,5 pro): - säädin - palaute ovi suljettu Pienet kuormitukset(rast 2,5 pro): - uunin valo - uunin puhallin - jäähdytyspuhallin 1. nopeus - jäähd.puhallin 2. nopeus Kuumennuslaitteet (Rast 5): - Grillielementti - Yläelementti - Pohjaelementti - Kehäelementti Virtalähde (Rast 5): - L/N/PE 230V/50Hz All pole disconnetion (Rast 5): tehtaan ohjelmointi: Käyttöliittymä (Rast 2,5): - Rhea - Kronos 2 - Kronos 3 analogiotto (Rast 2,5): tuleville sovelluksille digitaaliotto (Rast 2,5): - ovikytkin valolle - teleskooppikytkinhavainnot PT500 (Rast 2,5): 21

22 OVC Rhea UI Tuotemerkit & muunnokset Toiminnot lämpötilaehdotus kuumennusilmaisin pyrolyyttisen puhdistuksen säätö kaikki ajastintoiminnot painike lisätoimintoa varten (esim. FHU tai oikea lämpötila) 22

23 OVC Kronos 2 Muunnokset Toiminnot lämpötilaehdotus kuumennusilmaisin kuumennustilan ilmaisin höyrynsäätö mikroaaltosäätö pyrolyyttisen puhdistuksen säätö kaikki ajastintoiminnot FHU (pikakuumennus) ohjelmat / muisti 23

24 OVC Kronos 3 Tuotemerkit & muunnokset Toiminnot 2 näyttöä (2-värinen & punainen) tekstinäyttö (kieli valittavissa) lämpötilaehdotus kuumennusilmaisin kuumennustilan ilmaisin höyrynsäätö mikroaaltosäätö pyrolyyttisen puhdistuksen säätö kaikki ajastintoiminnot FHU, oikean lämpötilan ilmaisin ohjelmat / muisti 24

25 OVC2000 Lisäykset Käyttöliittymä MACS:in kautta (uunin toiminnot, lämpötila, ajastinsignaalit, keitto-ohjelmat, paistolämpömittarin lämpötila) PT500 sisävaipan lämpötilatunnistin (-tunnistimet*) Paistolämpömittari(t*) Ovikytkin (-kytkimet*) Teleskooppikytkin (-kytkimet*) Oven lukitussignaali(t*) *Huom. OVC2000 tukee kaksoisuuneja Upotettavissa uuneissa myös MACS-yhteyden liesitasosäädön virtataulu (HOC2000) 25

26 OVC2000 kuormituksensäätö Kuumennuselementit Kaikki kuormitukset säädellään releillä (paistolämpömittarin turvallisuus) Täysvarusteltu rakenne 17 relellä 5 relettä pääuunia varten: 2 x 6 A ylä- & alakuumennuselementeille 2 x 16 A grillin & takakuumennuselementeille 1 x 16 A APD-rele 4 relettä toiselle uunille: 2 x 6 A ylä- & alakuumennuselementeille (vaihtoehtoisesti höyryuunielementeille) 1 x 16 A grillin kuumennuselementille 1 x 16 A APD-rele 26

27 OVC2000 Kuormituksen säätö Korkeintaan 8 x 6 A relettä säätelevät pieniä kuormituksia: 2 relettä ovisalvoille 6 relettä kuormituksen eri yhdistelmille (katso kaavio): uunin valo(t) uunin puhallin (/puhaltimet) jäähdytyspuhallin, hidas jäähdytyspuhallin, nopea pyörivä paistivarras 27

28 Virtapiiri OVC

29 Virtapiiri OVC2000 Pienen kuormituksen konfigurointimuunnokset 29

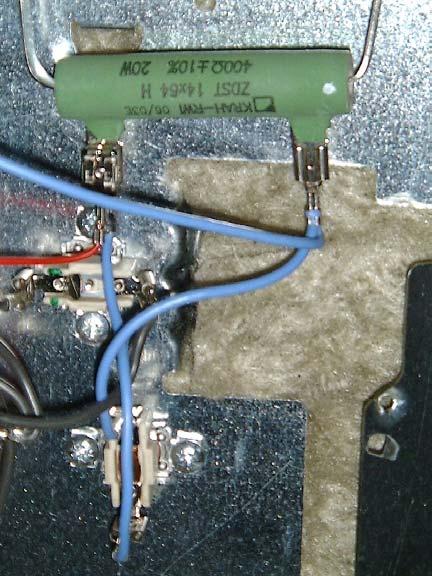

30 Jäähdytyspuhaltimen nopeudensäätö yhdellä relellä m2 R20 jäähdytyspuhallin Vorwiderstand wird während der Pyrolyse durch Schließen des Thermostats (90 C) überbrückt 30

31 Virtapiiri OVC

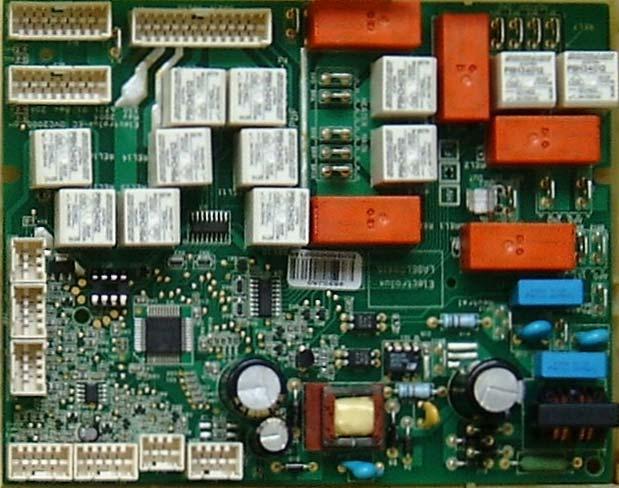

32 OVC2000 Täysvarusteltu versio 32

33 OVC Rhea UI Tuotemerkit & muunnokset Toiminnot lämpötilaehdotus kuumennusilmaisin pyroliittisen puhdistuksen säätö kaikki ajastintoiminnot painike lisätoimintoa varten (esim. FHU, oikean lämpötilan ilmaisin) paistolämpömittari 33

34 OVC OVC2000 Hälytyksen hallinta Hälytykset näkyvät suoraan käyttöliittymässä (ei hälytysmuistia) OVC1000:n ja OVC2000:n hälytyksen hallinnassa on pieniä eroja Se tulee kuitenkin olemaan sama kaikissa käyttöliittymissä (Kronos, Rhea, Perfect 2 tai Avantgarde), ja siksi hälytykset on esitetty tässä eikä yksittäisillä tuotealustoilla Ei suojausta tai hälytystä väärää kytkentää varten V 400:aan 34
