1 FP1063E Kalusteeseen sijoitettava uuni Käyttöohjeet

2 TURVALLISUUS 1. Toimivaa laitetta ei saa jättää ilman valvontaa. Erityisesti on varottava, jos käytetään rasvaa tai öljyä nämä aineet syttyvät helposti. 2. Uunissa ei saa säilyttää mitään tulenarkaa. 3. Uunissa ei saa käyttää muovipidikkeisiä astioita. 4. Uunin luukun pidikkeeseen ei saa riipustaa vaatekappaleita ne estävät tuuletusta. 5. Pikkulasten ei saa antaa leikkiä toimivan uunin lähellä. 6. Uuni on tarkoitettu ainoastaan kotitalouskäyttöön. 7. Älä laita paistoastiaa tai alumiinifoliota suoraan uunin pohjalle, se saattaa vaurioittaa uunin emaloitua sisäpintaa. 8. Älä kaada puhdistamisen aikana vettä suoraan kuumaan uuniin. 9. Puhdistuksessa ei saa käyttää hankaavia välineitä tai teräviä esineitä. 10. Uunin takaseinä puhdistuu automaattisesti, sitä ei tarvitse puhdistaa käsin. 11. Uunin oven tiiviste on pidettävä puhtaana, se varmistaa oven ilmatiiveyden. Älä nojaa äläkä koskaan laita jotain painavaa avatulle uuninluukulle. 12. Ruuanlaitossa ja grillauksessa on pidettävä uunin ovi kiinni. 13. Jos uunin toiminnassa ilmenee häiriöitä, irrota uuni virtaverkosta tai poista virtaverkon sulake. Ota yhteyttä paikalliseen huoltoliikeeseen. Älä koskaan yritä korjata uunia itse. Uunin saa liittää virtaverkkoon ainoastaan koulutettu sähköasentaja. Asennussarjan virtakaapeli on liitettävä erilliseen virtapiiriin. Ennen asennusta on poistettava virtapiirin sulake. Ennen uunin asennusta kalusteisiin liitä laite virtaverkkoon vähintään 16A sulakkeella. Kytke virtapiirin sulake päälle vasta asennustöiden jälkeen. Pistorasian paikka pitää olla ulkopuolella uunia ympäröivää kalustoa. Kaapelin on oltava riittävän pitkä, jotta uuni voidaan kytkeä ennen sen kalusteisiin sijoitusta. Maadoitusjohto on merkitty vihreällä ja keltaisella, 0-johto on sininen.

Uuni on tarkoitettu ainoastaan kotitalouskäyttöön. 7. Älä laita paistoastiaa tai alumiinifoliota suoraan uunin pohjalle, se saattaa vaurioittaa uunin emaloitua sisäpintaa. 8.

1) Uuni kiinnitetään kalusteeseen kahdella toimituksessa sisältyvällä ruuvilla, poraamalla niitä varten reiät, halkaisijalla 3 mm. Ruuvipäiden peittämiseksi käytä toimituksessa sisältyviä kumitulppia.

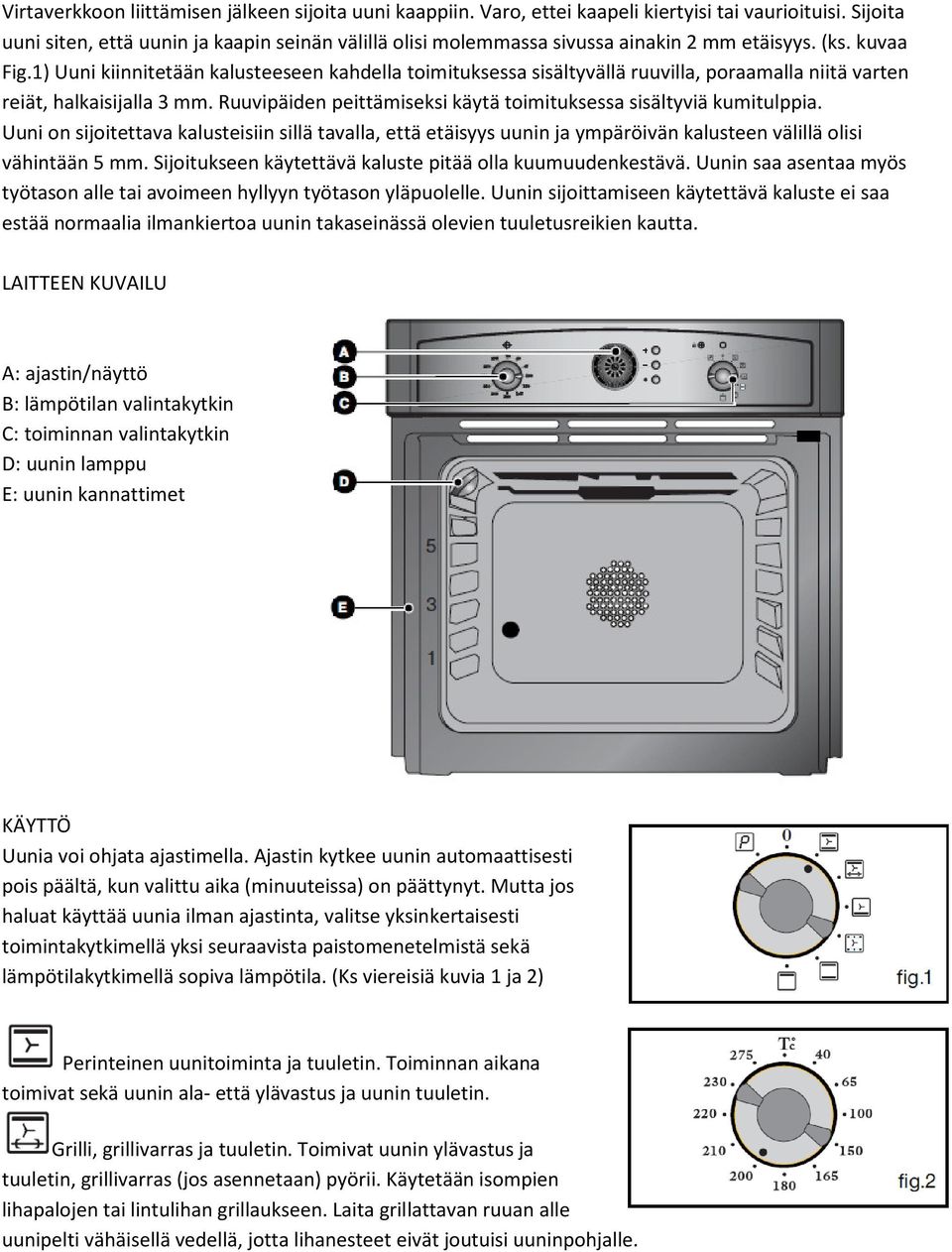

3 Virtaverkkoon liittämisen jälkeen sijoita uuni kaappiin. Varo, ettei kaapeli kiertyisi tai vaurioituisi. Sijoita uuni siten, että uunin ja kaapin seinän välillä olisi molemmassa sivussa ainakin 2 mm etäisyys. (ks. kuvaa Fig.1) Uuni kiinnitetään kalusteeseen kahdella toimituksessa sisältyvällä ruuvilla, poraamalla niitä varten reiät, halkaisijalla 3 mm. Ruuvipäiden peittämiseksi käytä toimituksessa sisältyviä kumitulppia. Uuni on sijoitettava kalusteisiin sillä tavalla, että etäisyys uunin ja ympäröivän kalusteen välillä olisi vähintään 5 mm. Sijoitukseen käytettävä kaluste pitää olla kuumuudenkestävä. Uunin saa asentaa myös työtason alle tai avoimeen hyllyyn työtason yläpuolelle. Uunin sijoittamiseen käytettävä kaluste ei saa estää normaalia ilmankiertoa uunin takaseinässä olevien tuuletusreikien kautta. LAITTEEN KUVAILU A: ajastin/näyttö B: lämpötilan valintakytkin C: toiminnan valintakytkin D: uunin lamppu E: uunin kannattimet KÄYTTÖ Uunia voi ohjata ajastimella. Ajastin kytkee uunin automaattisesti pois päältä, kun valittu aika (minuuteissa) on päättynyt. Mutta jos haluat käyttää uunia ilman ajastinta, valitse yksinkertaisesti toimintakytkimellä yksi seuraavista paistomenetelmistä sekä lämpötilakytkimellä sopiva lämpötila. (Ks viereisiä kuvia 1 ja 2) Perinteinen uunitoiminta ja tuuletin. Toiminnan aikana toimivat sekä uunin ala- että ylävastus ja uunin tuuletin. Grilli, grillivarras ja tuuletin. Toimivat uunin ylävastus ja tuuletin, grillivarras (jos asennetaan) pyörii. Käytetään isompien lihapalojen tai lintulihan grillaukseen. Laita grillattavan ruuan alle uunipelti vähäisellä vedellä, jotta lihanesteet eivät joutuisi uuninpohjalle.

Alalämpövastus ja tuuletin.toimivat uunin alavastus ja tuuletin. Lämpimässäpito/sulatustoiminta. Kevyt lämmitys, tuuletin toimii. Lämpötila pysyy alle 40 C. Perinteinen paistaminen.

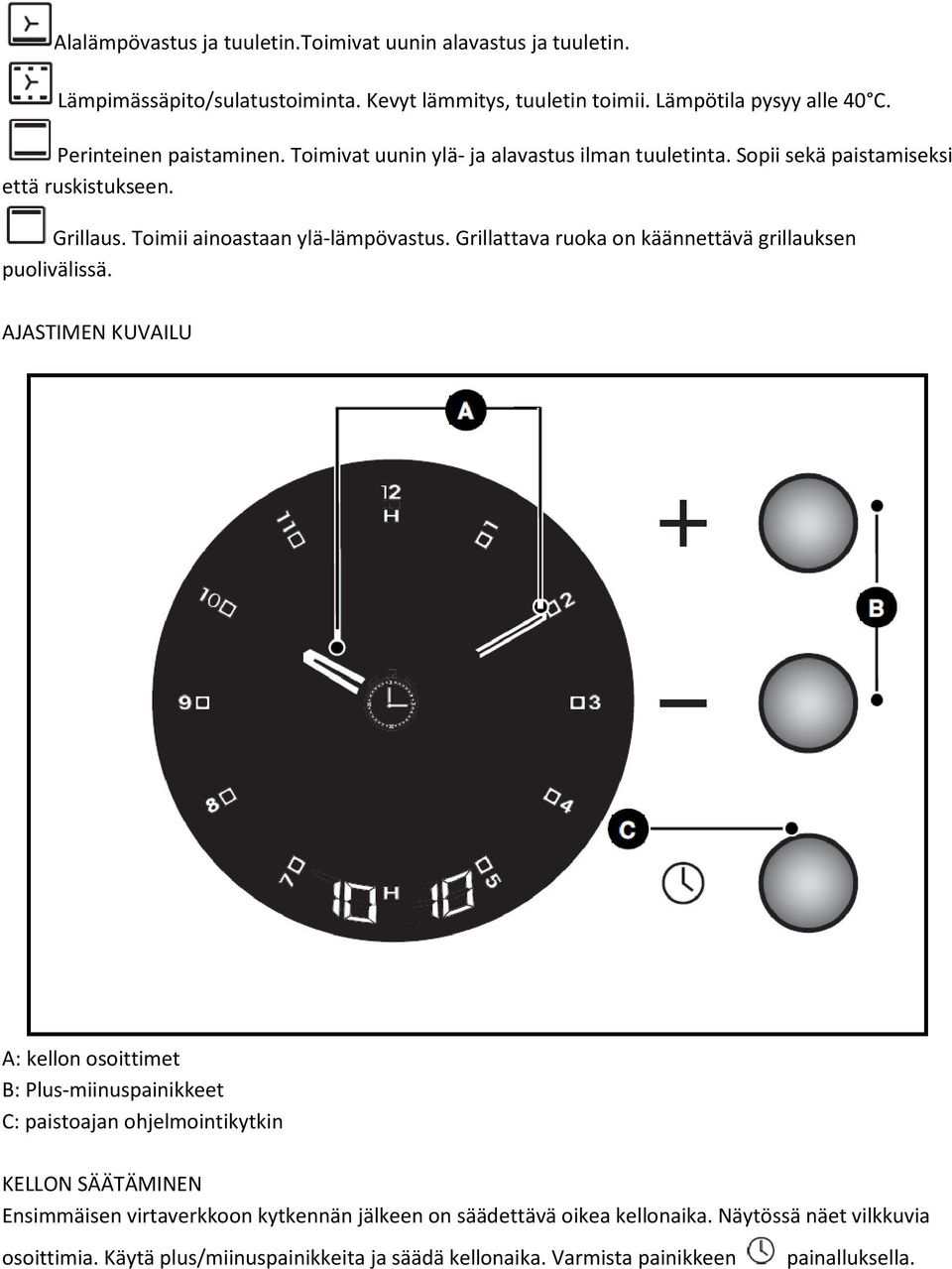

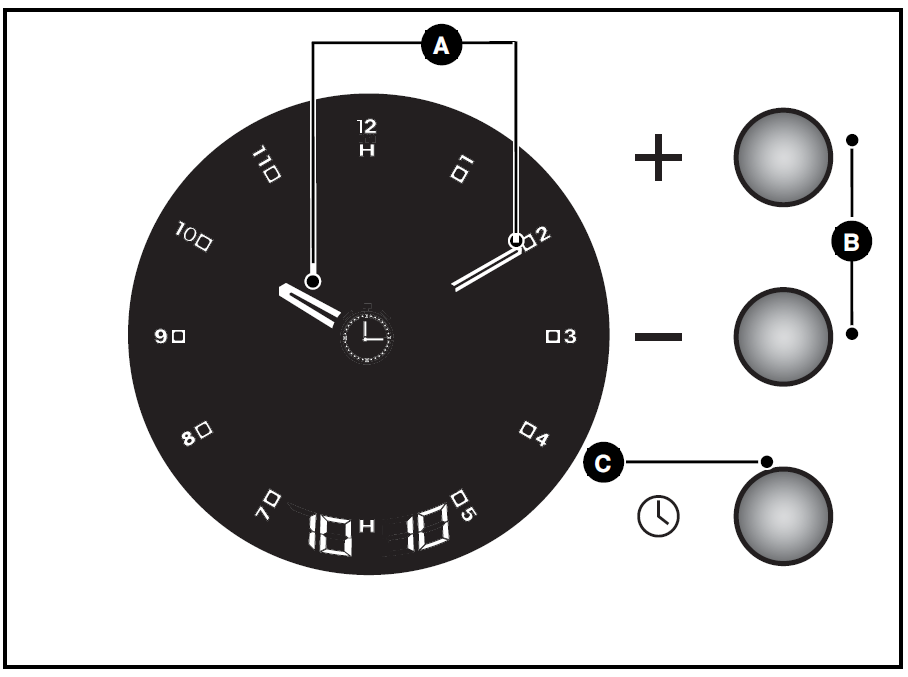

4 Alalämpövastus ja tuuletin.toimivat uunin alavastus ja tuuletin. Lämpimässäpito/sulatustoiminta. Kevyt lämmitys, tuuletin toimii. Lämpötila pysyy alle 40 C. Perinteinen paistaminen. Toimivat uunin ylä- ja alavastus ilman tuuletinta. Sopii sekä paistamiseksi että ruskistukseen. Grillaus. Toimii ainoastaan ylä-lämpövastus. Grillattava ruoka on käännettävä grillauksen puolivälissä. AJASTIMEN KUVAILU A: kellon osoittimet B: Plus-miinuspainikkeet C: paistoajan ohjelmointikytkin KELLON SÄÄTÄMINEN Ensimmäisen virtaverkkoon kytkennän jälkeen on säädettävä oikea kellonaika. Näytössä näet vilkkuvia osoittimia. Käytä plus/miinuspainikkeita ja säädä kellonaika. Varmista painikkeen painalluksella.

Grillattava ruoka on käännettävä grillauksen puolivälissä.

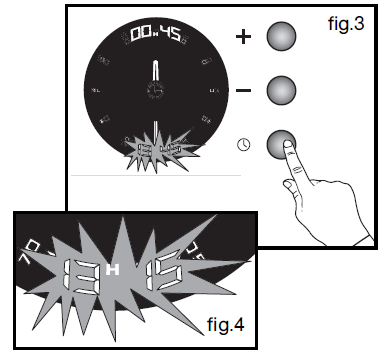

5 Jos kello tarvitsee säätämistä myöhemmin, sitten paina avulla. Varmista uusi kellonaika, kuten edellä kuvailtu. ja oikaise kello plus/miinuspainikkeiden PAISTAMINEN OHJELMOIDULLA KESTOLLA Valitse haluttu paistamistapa toimintakytkimellä. Säädä lämpötila (esimerkiksi 200 astetta). Paina ajastimen painiketta, numerot näytössä alkavat vilkkumaan. Säädä plus/miinuspainikkeilla haluttu paistamisen aika, esimerkiksi 45 minuuttia. Uuni aloittaa toiminnan ja kytkeytyy pois 45 minuutin kuluttua, kuuluu äänihälytys. Säädä toimintakytkin ja lämpötilakytkin asentoon 0. PAISTAMISEN OHJELMOINTI VIIVEKÄYNNISTYKSELLÄ JA OHJELMOIDULLA PÄÄTTYMISAJALLA. Valitse haluttu paistamistapa toimintakytkimellä Säädä lämpötila (esimerkiksi 200 astetta). Paina ajastimen painiketta, osoittimet näytössä alkavat vilkkumaan. Säädä plus/miinuspainikkeilla haluttu paistamisen aika, esimerkiksi 45 minuuttia. Valitse paistamisen päättymisaika: paina, näytön alaosassa oleva paistamisen päättymisajan numeronäyttö vilkkuu. Käytä plus/miinuspainikkeita ja säädä uunin poiskytkennän aika. Varmista painikkeen painalluksella. Paistaminen alkaa automaattisesti sopivalla ajalla ja päätty täsmällisesti ajastimella säädettyllä ajalla. Kuuluu äänihälytys ja uuni pysäytyy, säädä toiminta- ja lämpötilakytkimet asentoon 0.

Paina ajastimen painiketta, numerot näytössä alkavat vilkkumaan. Säädä plus/miinuspainikkeilla haluttu paistamisen aika, esimerkiksi 45 minuuttia.

MINUUTTIAJASTIN Minuuttiajastimen voit käyttää riippumatta uunitoiminnoista itsenäisenä laitteena. - Paina kunnes näytön yläosassa vilkkuu 0:00. Säädä minuuttiajastimen aika painikkeiden +/-avulla.

Älä kosketa uunin luukun lasia. Myös lapset on pidettävä uunin läheisyydestä pois. Energian säästämiseksi on suositeltavaa suorittaa pyrolyysi heti paistamisen jälkeen.

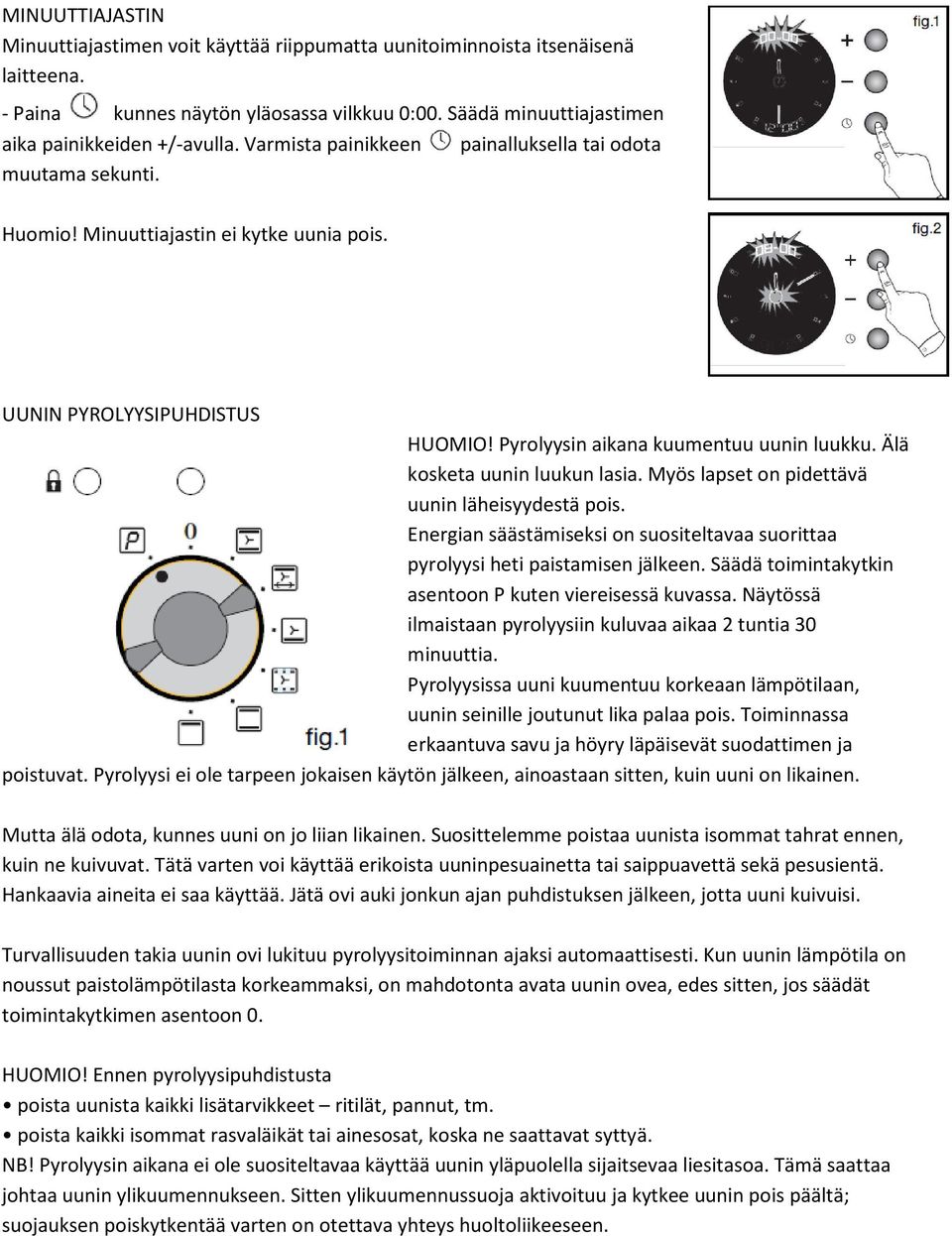

6 MINUUTTIAJASTIN Minuuttiajastimen voit käyttää riippumatta uunitoiminnoista itsenäisenä laitteena. - Paina kunnes näytön yläosassa vilkkuu 0:00. Säädä minuuttiajastimen aika painikkeiden +/-avulla. Varmista painikkeen painalluksella tai odota muutama sekunti. Huomio! Minuuttiajastin ei kytke uunia pois. UUNIN PYROLYYSIPUHDISTUS HUOMIO! Pyrolyysin aikana kuumentuu uunin luukku. Älä kosketa uunin luukun lasia. Myös lapset on pidettävä uunin läheisyydestä pois. Energian säästämiseksi on suositeltavaa suorittaa pyrolyysi heti paistamisen jälkeen. Säädä toimintakytkin asentoon P kuten viereisessä kuvassa. Näytössä ilmaistaan pyrolyysiin kuluvaa aikaa 2 tuntia 30 minuuttia. Pyrolyysissa uuni kuumentuu korkeaan lämpötilaan, uunin seinille joutunut lika palaa pois. Toiminnassa erkaantuva savu ja höyry läpäisevät suodattimen ja poistuvat. Pyrolyysi ei ole tarpeen jokaisen käytön jälkeen, ainoastaan sitten, kuin uuni on likainen. Mutta älä odota, kunnes uuni on jo liian likainen. Suosittelemme poistaa uunista isommat tahrat ennen, kuin ne kuivuvat. Tätä varten voi käyttää erikoista uuninpesuainetta tai saippuavettä sekä pesusientä. Hankaavia aineita ei saa käyttää. Jätä ovi auki jonkun ajan puhdistuksen jälkeen, jotta uuni kuivuisi. Turvallisuuden takia uunin ovi lukituu pyrolyysitoiminnan ajaksi automaattisesti. Kun uunin lämpötila on noussut paistolämpötilasta korkeammaksi, on mahdotonta avata uunin ovea, edes sitten, jos säädät toimintakytkimen asentoon 0. HUOMIO! Ennen pyrolyysipuhdistusta poista uunista kaikki lisätarvikkeet ritilät, pannut, tm. poista kaikki isommat rasvaläikät tai ainesosat, koska ne saattavat syttyä. NB! Pyrolyysin aikana ei ole suositeltavaa käyttää uunin yläpuolella sijaitsevaa liesitasoa. Tämä saattaa johtaa uunin ylikuumennukseen. Sitten ylikuumennussuoja aktivoituu ja kytkee uunin pois päältä; suojauksen poiskytkentää varten on otettava yhteys huoltoliikeeseen.

7 Pyrolyysin jälkeen jää uuniin jonkun verran jäänteitä tuhkaa. Odota, kunnes uuni on jäähtynyt ja poista tuhka sitten kostealla pyyhkeellä tai pesusienellä. UUUNILAMPUN VAIHTAMINEN HUOM! Ennen lampun vaihtamista irrota uuni virtaverkosta. Laita kostea pyyhe uunin pohjalle, jotta mahdollisesti käsistä putoava lampun peite ei rikkoontuisi. Poista uunilampun peite kiertämällä (ylhäällä vasemmalla). Vaihda lamppu. Lampun tiedot: 15 W/ 300 C/ E14. Senjälkeen asenna lampun peite takaisin. MAHDOLLISET TOIMINTAHÄIRIÖT Ongelma: Uuni ei lämpene Mahdolliset syyt: - uuni ei ole kytketty virtaverkkoon - sulake on palanut - liian matalaksi säädetty lämpötila - lämmönkytkin on viallinen Ratkaisut: - kytke uuni virtaverkkoon - vaihda sulake (16 A) - nosta uunin lämpötilaa - ota yhteys huoltoliikeeseen Jos lämpötilan merkkivalo ei sammu - vika lämpötilakytkimessä. Ota yhteys huoltoliikkeeseen. Jos tuuletin toimii yhä, vaikka uuni on kytketty pois päältä: tämä on normaalia, tuuletin toimii vielä tunnin uunin toiminnan päättymisen jälkeen. Ratkaisu: aukaise uunin ovi, sitten uuni jäähtyy nopeammin

Poista uunilampun peite kiertämällä (ylhäällä vasemmalla). Vaihda lamppu. Lampun tiedot: 15 W/ 300 C/ E14. Senjälkeen asenna lampun peite takaisin.
