Lämmitin Pikku-Behr Kiertoilmalämmitin, 2 puhallinnopeutta Lämpöteho 3,5 kw / 5,5 kw Ilmamäärä 125 m³/h / 200 m³/h Tehon tarve 25 W Paino 3,7 kg

siiven) Lämmityskenno B 121411A B 121420A B 35251B Lämmitin Behr Golfstrom Kiertoilmalämmitin, 2 puhallinnopeutta Lämpöteho 10,0 kw Ilmamäärä 420

vesiventtiilin B 93 208 10 000 Lämmitin - 24V B 93 209 10 000 Lämmitin - 12V B 93 231 10 000 Lämmitin - 12V, sis.

1 Lämmitin Pikku-Behr Kiertoilmalämmitin, 2 puhallinnopeutta Lämpöteho 3,5 kw / 5,5 kw Ilmamäärä 125 m³/h / 200 m³/h Tehon tarve 25 W Paino 3,7 kg Letkulähdöt 16 mm Lämmitin "Pikku-Behr" - 12V B W Lämmitin "Pikku-Behr" - 24V B W Puhallin - 12V (sis.siiven) Puhallin - 24V (sis.siiven) Lämmityskenno B A B A B 35251B Lämmitin Behr Golfstrom Kiertoilmalämmitin, 2 puhallinnopeutta Lämpöteho 10,0 kw Ilmamäärä 420 m³/h Tehon tarve 130 W Paino 3,8 kg Letkulähdöt 16 mm Lämmitin - 24V, sis. vesiventtiilin B Lämmitin - 24V B Lämmitin - 12V B Lämmitin - 12V, sis. vesiventtiilin B Puhallin - 12V B Puhallin - 24V B Vastus 2,4ohm - 12V B Vastus 6,5ohm - 24V B Lämmityskenno B Sivukansi B Kansilevy B Pohjalevy B Lämmitys- ja ilmastointilaitteet 07/2001 Sivu 7

Lämmitin Behr UH 12 Kiertoilmalämmitin, 3 puhallinnopeutta Lämpöteho 5/7,5/12 kw Ilmamäärä 200/300/550 m³/h Tehontarve

12V B 92 718 51 002 Puhallin - 24V B 92 719 50 002 Lämmityskenno B 602664 Lämmitin KAHA Kiertoilmalämmitin, 2

B 95 250 12 000 Lämmitin Kaha - 24V B 95 250 24 000 Puhallin - 12V B 90 414 00 725 Puhallin - 24V B 90 414 00 575

2 Lämmitin Behr UH 12 Kiertoilmalämmitin, 3 puhallinnopeutta Lämpöteho 5/7,5/12 kw Ilmamäärä 200/300/550 m³/h Tehontarve 40/60/140 W Paino 6,2 kg Letkulähdöt 16 mm Lämmitin UH12-12V B Lämmitin UH12-24V B Puhallin - 12V B Puhallin - 24V B Lämmityskenno B Lämmitin KAHA Kiertoilmalämmitin, 2 puhallinnopeutta Lämpöteho 8 kw Ilmamäärä 290 m³/h Paino 3 kg Tehon tarve 48W / 2A/ 24V Letkulähdöt 18mm Lämmitin Kaha - 12V B Lämmitin Kaha - 24V B Puhallin - 12V B Puhallin - 24V B Lämmityskenno B Vastus B Puhaltimen siipi B Kotelo B Sivu 8 Lämmitys- ja ilmastointilaitteet 07/2001

Lämmitin MCC 103 Puhallus 4 aukosta Raitisilmalämmitin, 2 puhallinnopeutta Lämpöteho 6,4 kw Ilmamäärä 300 m³/h (83 l/s) Virrankulutus 70 W / 6A / 12V 3A / 24V Paino 3,5 kg Letkulähdöt 16 mm

- Imupuolelle, ohjaamon ulkopuolelle voidaan asentaa suodatin 405, jossa on samat kiinnitysreiät kuin lämmitin 103:ssa. Huomio! Lämmittimessä on valmiina vesiventtiili.

3 Lämmitin MCC 103 Puhallus 4 aukosta Raitisilmalämmitin, 2 puhallinnopeutta Lämpöteho 6,4 kw Ilmamäärä 300 m³/h (83 l/s) Virrankulutus 70 W / 6A / 12V 3A / 24V Paino 3,5 kg Letkulähdöt 16 mm Raitisilma imu - 4 ulospuhallusaukkoa, jotka voidaan varustaa letkulähdöillä (60 tai 70mm), avoimella suuttimella tai sulkea peitelevyllä (korkeintaan 2 reikää). - Imupuolelle, ohjaamon ulkopuolelle voidaan asentaa suodatin 405, jossa on samat kiinnitysreiät kuin lämmitin 103:ssa. Huomio! Lämmittimessä on valmiina vesiventtiili. Lämmitin V L Lämmitin V L Tuuletin V L Lämmitin 103 ilman lämmityskennoa. Lisävarusteet: Suodatin 405 L Suutin, avoin B Peitelevy Ø90 mm L Letkulähtö Ø60 mm L Letkulähtö Ø75 mm L Vesiventtiilin tiiviste B Lämmitys- ja ilmastointilaitteet 07/2001 Sivu 9

Lämmitin Compact G ja D Kiertoilmalämmitin 12V tai 24V, jossa

Lämpöteho Ilmamäärä Tehontarve Äänen voim.

W 65 db 258 x 199 x 114 mm Lämmitin Compact G Compact G - 12V L

4 Lämmitin Compact G ja D Kiertoilmalämmitin 12V tai 24V, jossa kaksi puhallinnopeutta. Lämpöteho Ilmamäärä Tehontarve Äänen voim. Ulkomitat 4,0 kw (G) / 3,7 kw (D) 190 m³/h (G) / 170 m³/h (D) 68 W 65 db 258 x 199 x 114 mm Lämmitin Compact G Compact G - 12V L Compact G - 24V L Lämmitin Compact D D-mallissa 2x55 mm letkulähdöt. Compact D - 12V L Compact D - 24V L Lämmitin Compact D4 Compact D4-24V L Sivu 10 Lämmitys- ja ilmastointilaitteet 07/2001

Lämmitin MCC 108 Raitisilma/kiertoilmalämmitin, 3 puhallinnopeutta Lämpöteho Ilmamäärä 10,0 kw 360 m³/h (100 l/s) 4 puhallusaukkoa Virrankulutus - 3.nop. 126W / 10,5A / 12V / 5,3A / 24V - 2.nop. 71W / 5,9A / 12V / 3,0A / 24V - 1.

5 Lämmitin MCC 108 Raitisilma/kiertoilmalämmitin, 3 puhallinnopeutta Lämpöteho Ilmamäärä 10,0 kw 360 m³/h (100 l/s) 4 puhallusaukkoa Virrankulutus - 3.nop. 126W / 10,5A / 12V / 5,3A / 24V - 2.nop. 71W / 5,9A / 12V / 3,0A / 24V - 1.nop. 49W / 4,1A / 12V / 2,1A / 24V Letkulähdöt Ø 16 mm Lämmitin 108 musta - 12V L Lämmitin 108 musta - 24V L Venelämmittimet: Lämmitin 108 ruostumaton - 12V L Lämmitin 108 ruostumaton - 24V L imuaukkoa Lämmitys- ja ilmastointilaitteet 07/2001 Sivu 11

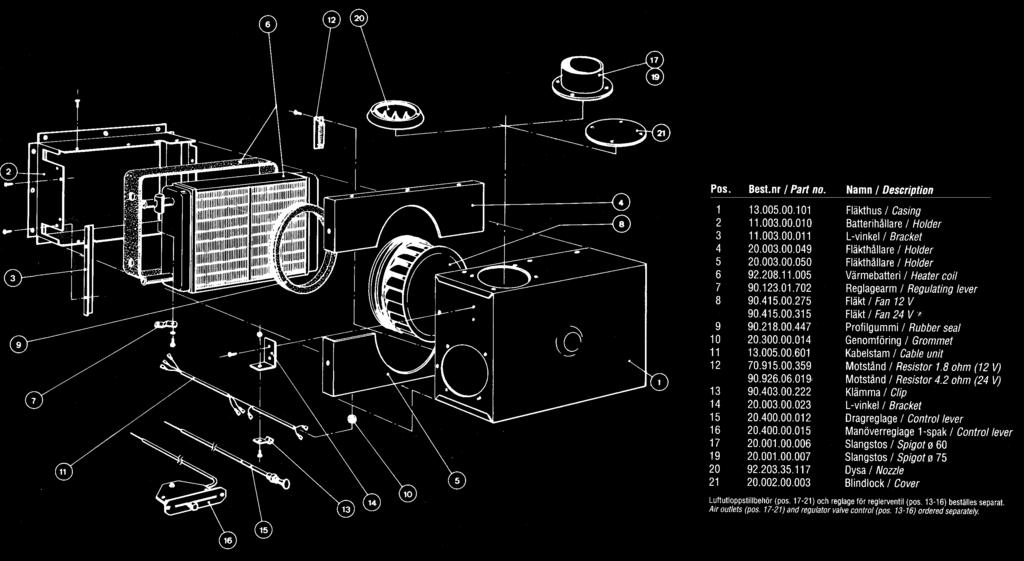

6 Lämmitin MCC 108 varaosat Sivu 12 Lämmitys- ja ilmastointilaitteet 07/2001

Lämmitin MCC Passad, ruostumaton venelämmitin - Ruostumattomasta teräslevystä valmistettu kiertoilmalämmitin, joka on tarkoitettu veneisiin.

Lämmitin Passad 4x55 mm - 12V L 11 008 01 930 Lämmitin Passad 4x55 mm - 24V L 11 008 02 930-4kpl 60mm letkulähtöjä puhalluspuolella.

Lämmitin MCC 147 - Kiertoilmalämmitin, yksi puhallinnopeus. - Laitteen kotelo ruostumatonta teräslevyä. - Sopii upotettavaksi seinään.

7 Lämmitin MCC Passad, ruostumaton venelämmitin - Ruostumattomasta teräslevystä valmistettu kiertoilmalämmitin, joka on tarkoitettu veneisiin. - Muilta ominaisuuksiltaan kuten lämmitin kpl 55mm letkulähtöjä puhalluspuolella. Lämmitin Passad 4x55 mm - 12V L Lämmitin Passad 4x55 mm - 24V L kpl 60mm letkulähtöjä puhalluspuolella. Lämmitin Passad 4x60 mm - 12V L Lämmitin Passad 4x60 mm - 24V L Varaosat kuten 108-lämmitimessä. Lämmitin MCC Kiertoilmalämmitin, yksi puhallinnopeus. - Laitteen kotelo ruostumatonta teräslevyä. - Sopii upotettavaksi seinään. Lämpöteho 1,5 kw dt = 65 C Ilmamäärä 115 m³/h Tehontarve 8W /12V Letkulähdöt Ø 16 mm Lämmitin V L Lämmitin V L Puhallin - 24V L Puhallin - 12V L Lämmitys- ja ilmastointilaitteet 07/2001 Sivu 13

8 Lämmitin Webasto A1-50 Lämpöteho 5,0 kw Ilmamäärä 160 m³/h Tehontarve 20W /12V Letkulähdöt Ø 16 mm : Lämmitin Webasto A V KW AEB Sivu 14 Lämmitys- ja ilmastointilaitteet 07/ 2001

Lämmitin MCC LV-130, sähkövastuksella Ohjaamolämmitin sähkötrukkeihin, kiertoilmalämmitin. 3 puhallinnopeutta, 3 lämpötehoaluetta. Huomio!

Lämpöteho Ilmamäärä Paino 48V - 1600W 80V - 2000W 160 m³/h 6,5 kg Lämmitin LV-130-48V L 11 030 62 748 Lämmitin LV-130-80V L 11 030 62 780 Lämpövastus PTC 48V / 1600W L

9 Lämmitin MCC LV-130, sähkövastuksella Ohjaamolämmitin sähkötrukkeihin, kiertoilmalämmitin. 3 puhallinnopeutta, 3 lämpötehoaluetta. Huomio! Lämmityslaitteen puhaltimelle ei tarvita erillistä virransyöttöä. Lämpöteho Ilmamäärä Paino 48V W 80V W 160 m³/h 6,5 kg Lämmitin LV V L Lämmitin LV V L Lämpövastus PTC 48V / 1600W L Lämpövastus PTC 80V / 2000W L Puhallin 24V (molemmissa) L Tehorele 24V L Puhaltimen kytkin B Termostaatti L Sulake 2A 6,3 x 32 L Kytkimen nuppi L Lämmitys- ja ilmastointilaitteet 07/2001 Sivu 15
