EWM 3000 LCD ESSE-N / H.K. November 2002

Transkriptio

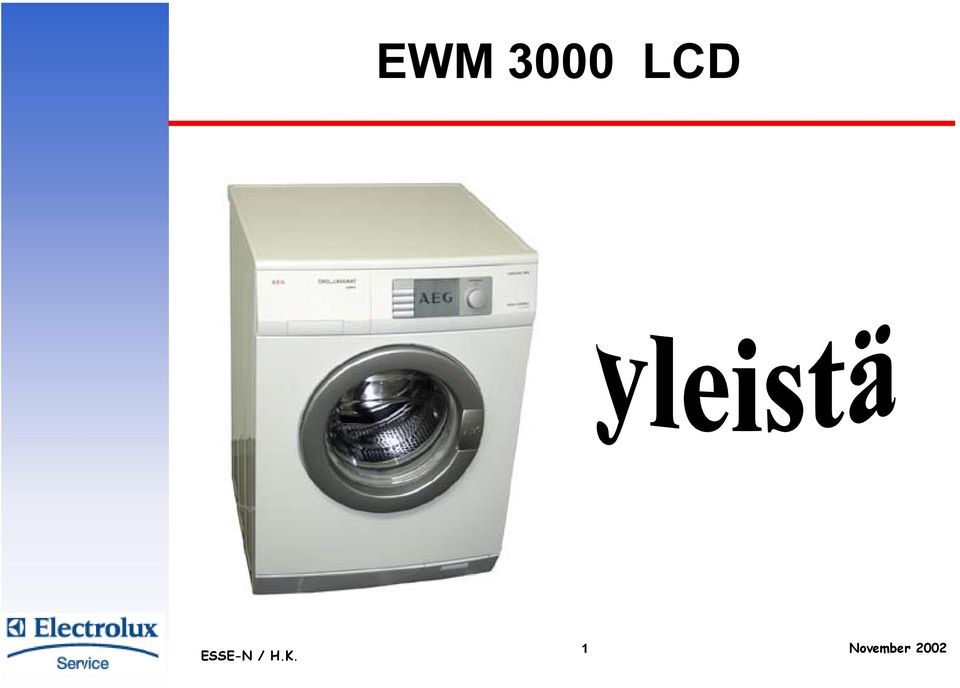

1 1

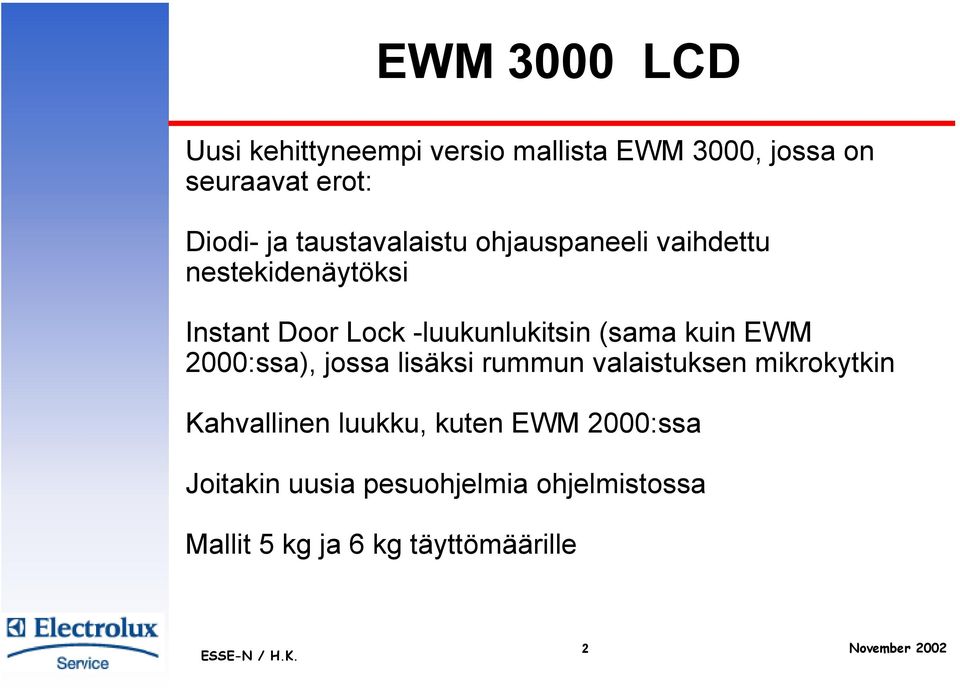

2 Uusi kehittyneempi versio mallista EWM 3000, jossa on seuraavat erot: Diodi- ja taustavalaistu ohjauspaneeli vaihdettu nestekidenäytöksi Instant Door Lock -luukunlukitsin (sama kuin EWM 2000:ssa), jossa lisäksi rummun valaistuksen mikrokytkin Kahvallinen luukku, kuten EWM 2000:ssa Joitakin uusia pesuohjelmia ohjelmistossa Mallit 5 kg ja 6 kg täyttömäärille 2

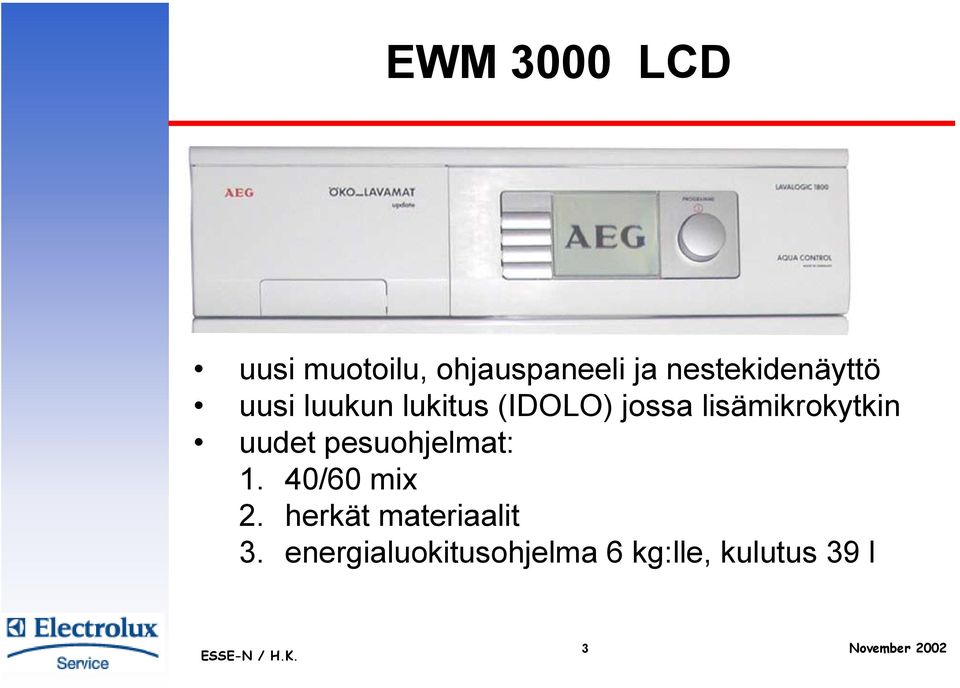

3 uusi muotoilu, ohjauspaneeli ja nestekidenäyttö uusi luukun lukitus (IDOLO) jossa lisämikrokytkin uudet pesuohjelmat: 1. 40/60 mix 2. herkät materiaalit 3. energialuokitusohjelma 6 kg:lle, kulutus 39 l 3

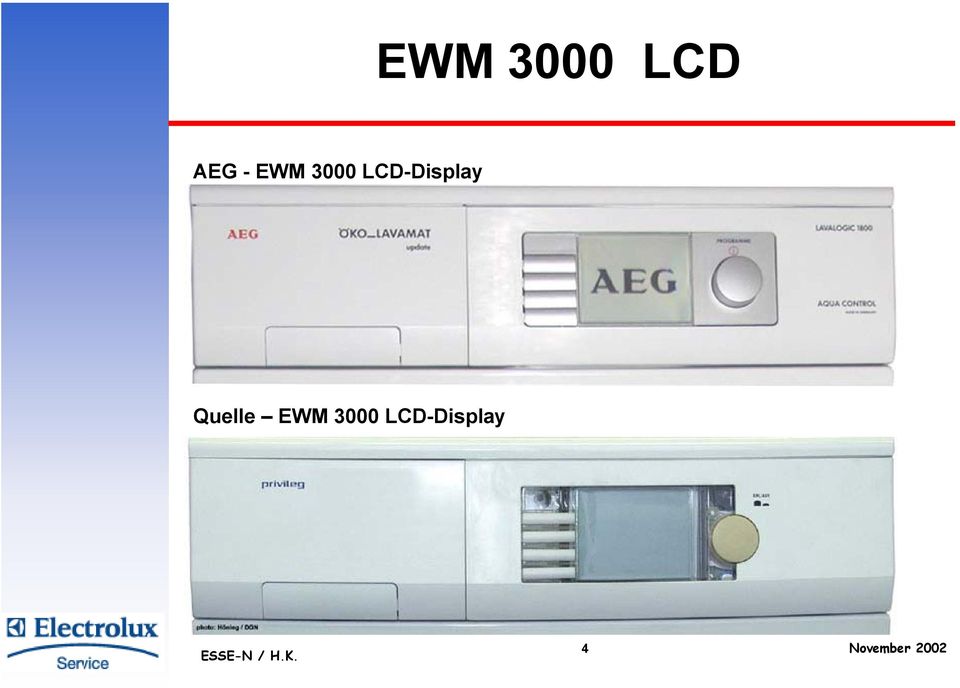

4 AEG - EWM 3000 LCD-Display Quelle EWM 3000 LCD-Display 4

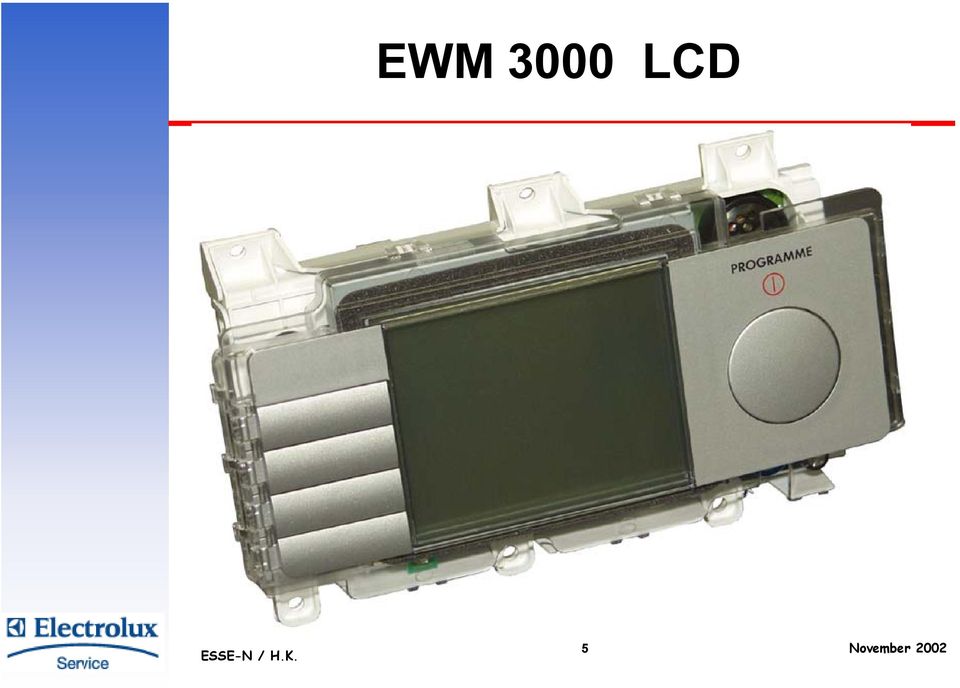

5 5

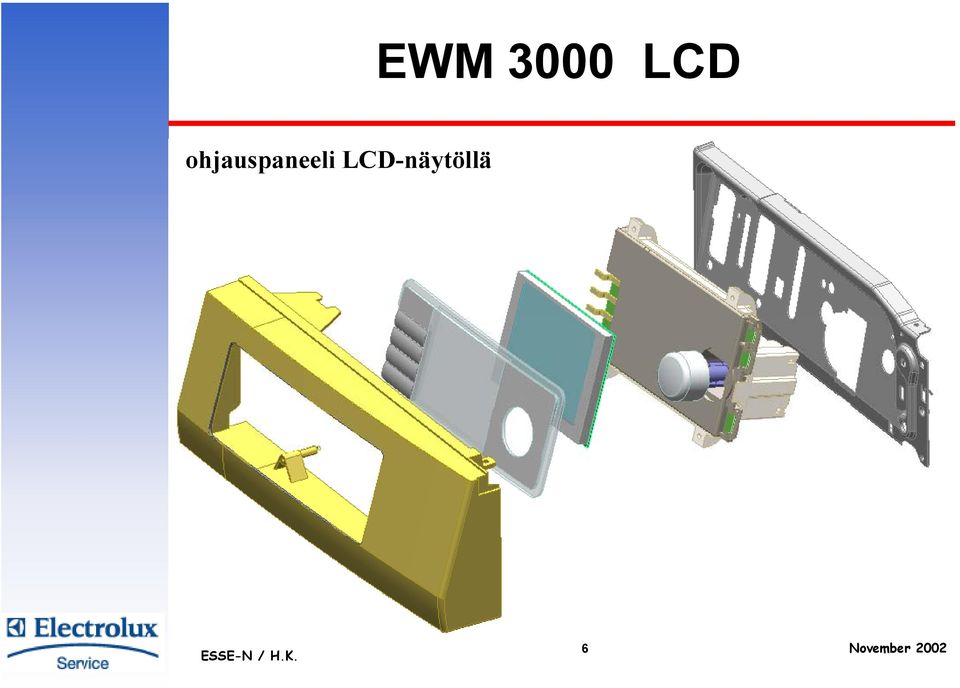

6 ohjauspaneeli LCD-näytöllä 6

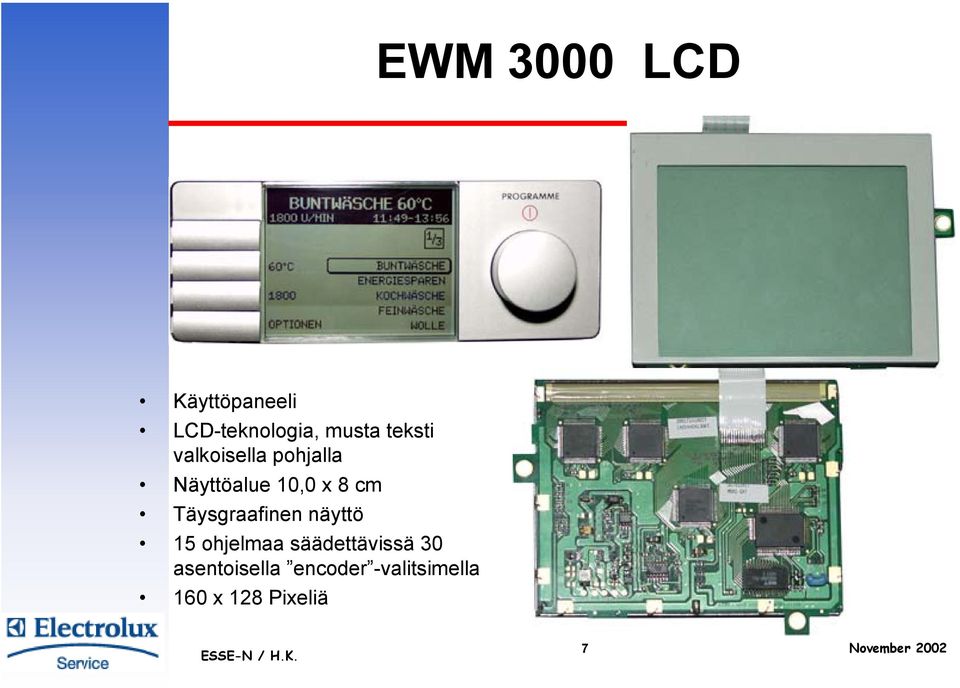

7 Käyttöpaneeli LCD-teknologia, musta teksti valkoisella pohjalla Näyttöalue 10,0 x 8 cm Täysgraafinen näyttö 15 ohjelmaa säädettävissä 30 asentoisella encoder -valitsimella 160 x 128 Pixeliä 7

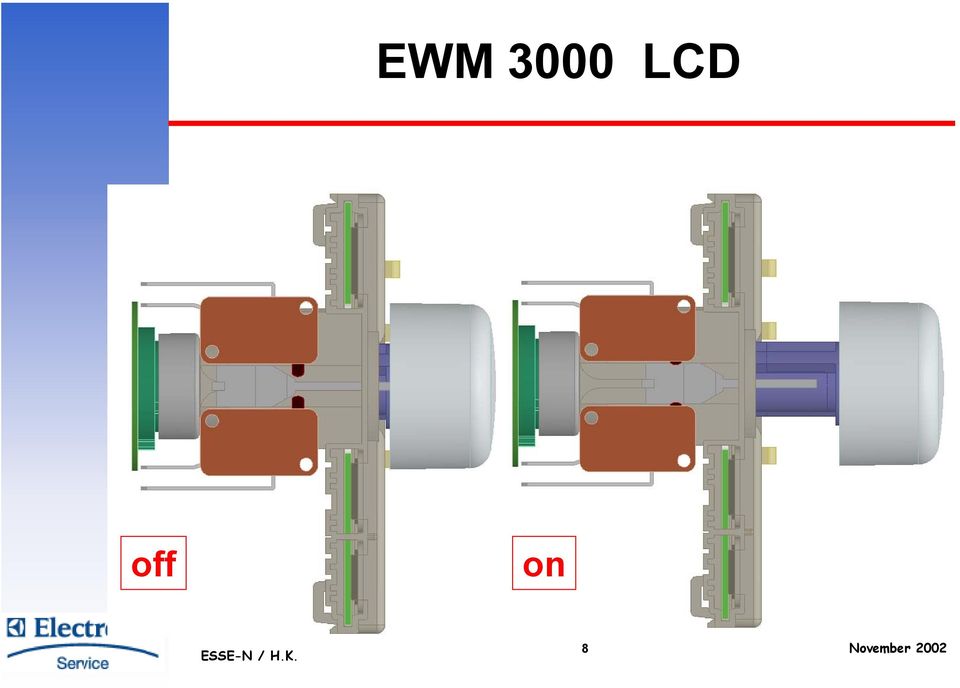

8 off on 8

9 luukunlukko lisämikrokytkimellä Liitin Kytkin PTC (hidastin) Lukkolaite Mikrokytkin PTC (käämin suojana) Käämi 9

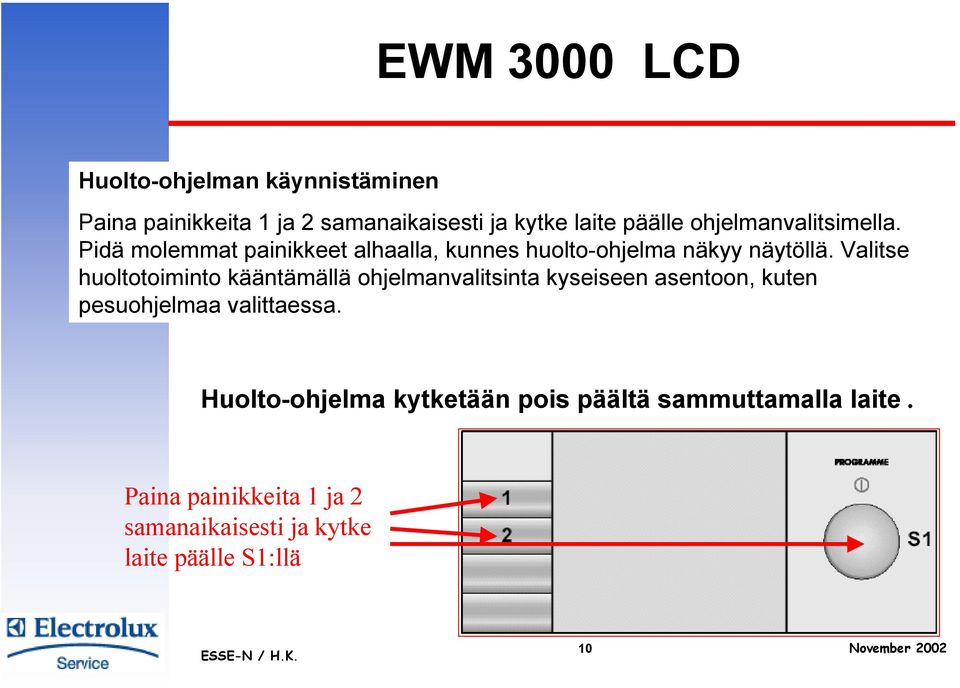

10 Huolto-ohjelman käynnistäminen Paina painikkeita 1 ja 2 samanaikaisesti ja kytke laite päälle ohjelmanvalitsimella. Pidä molemmat painikkeet alhaalla, kunnes huolto-ohjelma näkyy näytöllä. Valitse huoltotoiminto kääntämällä ohjelmanvalitsinta kyseiseen asentoon, kuten pesuohjelmaa valittaessa. Huolto-ohjelma kytketään pois päältä sammuttamalla laite. Paina painikkeita 1 ja 2 samanaikaisesti ja kytke laite päälle S1:llä 10

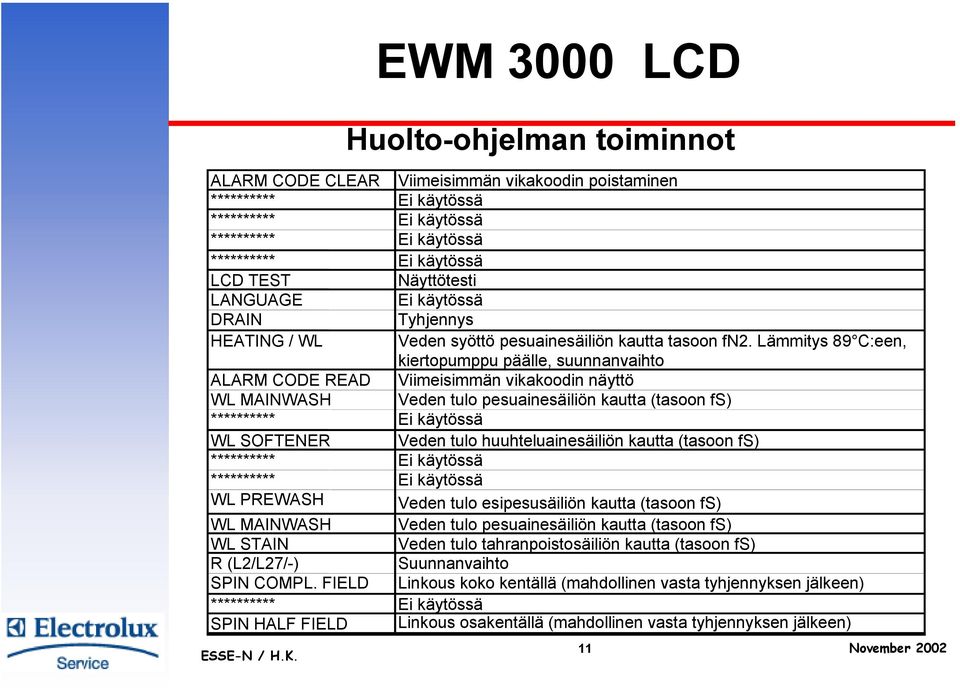

11 EWM 3000 LCD Huolto-ohjelman toiminnot ALARM CODE CLEAR Viimeisimmän vikakoodin poistaminen ********** Ei käytössä ********** Ei käytössä ********** Ei käytössä ********** Ei käytössä LCD TEST Näyttötesti LANGUAGE Ei käytössä DRAIN Tyhjennys HEATING / WL Veden syöttö pesuainesäiliön kautta tasoon fn2. Lämmitys 89 C:een, kiertopumppu päälle, suunnanvaihto ALARM CODE READ Viimeisimmän vikakoodin näyttö WL MAINWASH Veden tulo pesuainesäiliön kautta (tasoon fs) ********** Ei käytössä WL SOFTENER Veden tulo huuhteluainesäiliön kautta (tasoon fs) ********** Ei käytössä ********** Ei käytössä WL PREWASH Veden tulo esipesusäiliön kautta (tasoon fs) WL MAINWASH Veden tulo pesuainesäiliön kautta (tasoon fs) WL STAIN Veden tulo tahranpoistosäiliön kautta (tasoon fs) R (L2/L27/-) Suunnanvaihto SPIN COMPL. FIELD Linkous koko kentällä (mahdollinen vasta tyhjennyksen jälkeen) ********** Ei käytössä SPIN HALF FIELD Linkous osakentällä (mahdollinen vasta tyhjennyksen jälkeen) 11

12 Demotila : Sarjanumerosta 306 alkaen käytössä on demotila. Tässä tilassa simuloidaan säätömahdollisuuksia ja ohjelman kulkua. Paina painikkeita 1 ja 4 samanaikaisesti ja kytke laite päälle S1:llä Demotilan kytkeminen päälle: Paina painikkeita 1 ja 4 samanaikaisesti ja kytke laite päälle. Paina molempia painikkeita, kunnes demotila käynnistyy. Demotila päättyy automaattisesti eikä sitä voi muuttaa. Demotila kytketään pois päältä sammuttamalla laite. 12

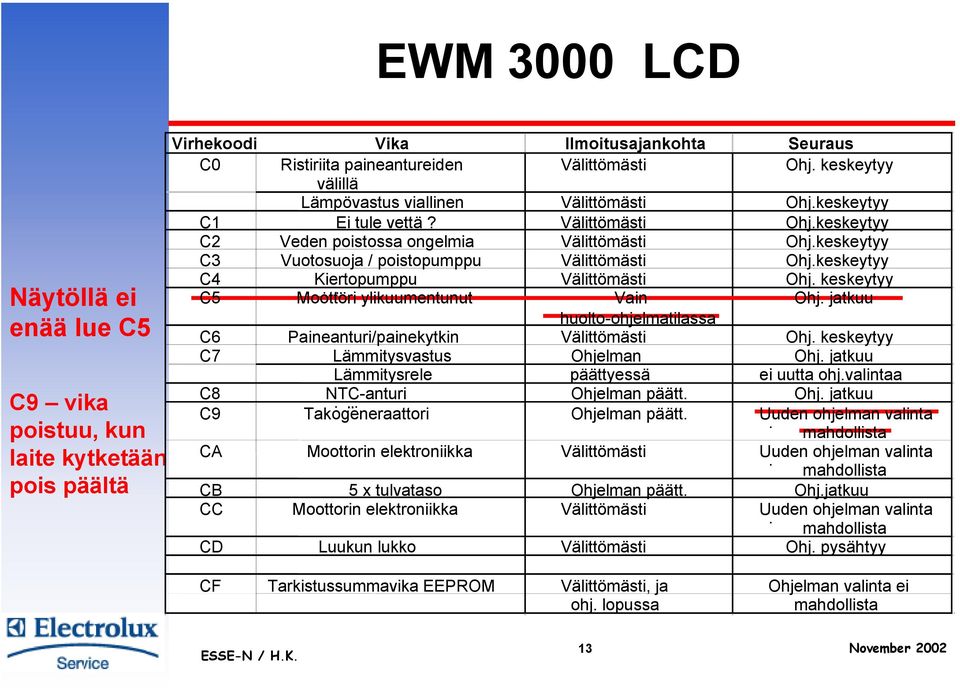

13 Näytöllä ei enää lue C5 C9 vika poistuu, kun laite kytketään pois päältä Virhekoodi Vika Ilmoitusajankohta Seuraus C0 Ristiriita paineantureiden Välittömästi Ohj. keskeytyy välillä Lämpövastus viallinen Välittömästi Ohj.keskeytyy C1 Ei tule vettä? Välittömästi Ohj.keskeytyy C2 Veden poistossa ongelmia Välittömästi Ohj.keskeytyy C3 Vuotosuoja / poistopumppu Välittömästi Ohj.keskeytyy C4 Kiertopumppu Välittömästi Ohj. keskeytyy C5 Moottori i lli ylikuumentunut Vain Ohj. jatkuu huolto-ohjelmatilassa C6 Paineanturi/painekytkin Välittömästi Ohj. keskeytyy C7 Lämmitysvastus Ohjelman Ohj. jatkuu Lämmitysrele päättyessä ei uutta ohj.valintaa C8 NTC-anturi Ohjelman päätt. Ohj. jatkuu C9 Takogeneraattori i lli Ohjelman päätt. Uuden ohjelman valinta i mahdollista CA Moottorin elektroniikka Välittömästi Uuden ohjelman valinta i mahdollista CB 5 x tulvataso Ohjelman päätt. Ohj.jatkuu CC Moottorin elektroniikka Välittömästi Uuden ohjelman valinta i mahdollista CD Luukun lukko Välittömästi Ohj. pysähtyy CF Tarkistussummavika EEPROM Välittömästi, ja Ohjelman valinta ei ohj. lopussa mahdollista 13

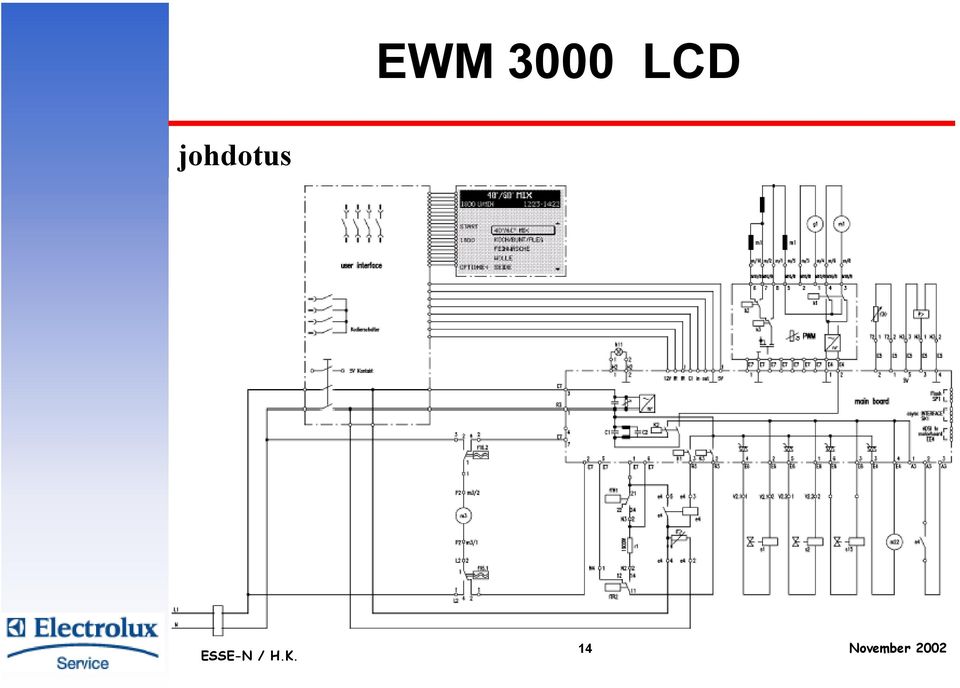

14 johdotus 14

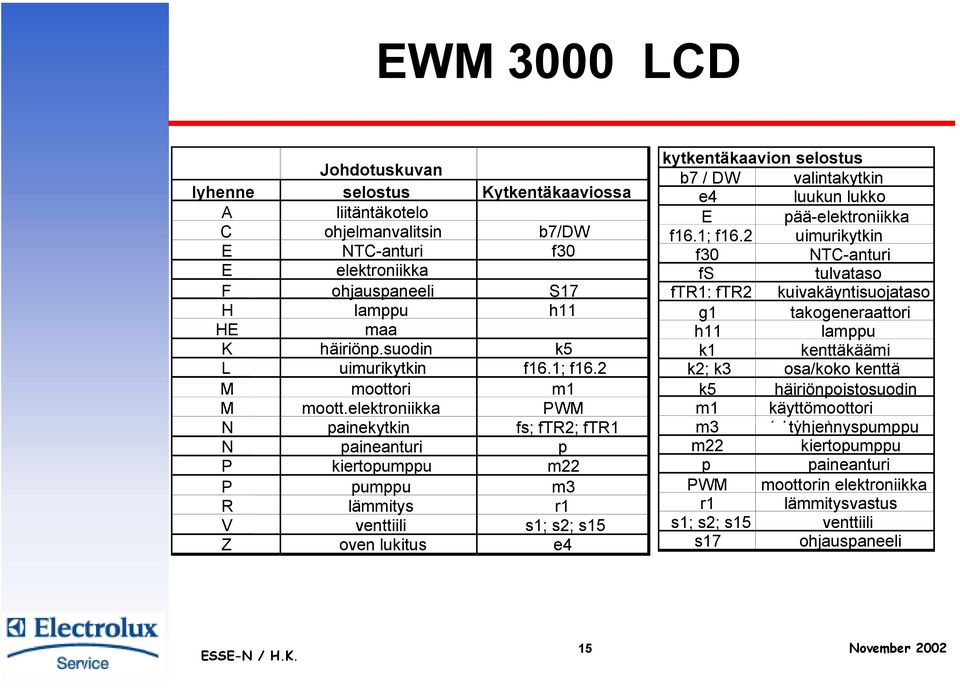

15 Johdotuskuvan lyhenne selostus Kytkentäkaaviossa A liitäntäkotelo C ohjelmanvalitsin b7/dw E NTC-anturi f30 E elektroniikka F ohjauspaneeli S17 H lamppu h11 HE maa K häiriönp.suodin k5 L uimurikytkin f16.1; f16.2 M moottori m1 M moott.elektroniikka PWM N painekytkin fs; ftr2; ftr1 N paineanturi p P kiertopumppu m22 P pumppu m3 R lämmitys r1 V venttiili s1; s2; s15 Z oven lukitus e4 kytkentäkaavion selostus b7 / DW valintakytkin e4 luukun lukko E pää-elektroniikka f16.1; f16.2 uimurikytkin f30 NTC-anturi fs tulvataso ftr1: ftr2 kuivakäyntisuojataso g1 takogeneraattori h11 lamppu k1 kenttäkäämi k2; k3 osa/koko kenttä k5 häiriönpoistosuodin m1 käyttömoottori m3 ( ltyhjennyspumppu i ) m22 kiertopumppu p paineanturi PWM moottorin elektroniikka r1 lämmitysvastus s1; s2; s15 venttiili s17 ohjauspaneeli 15

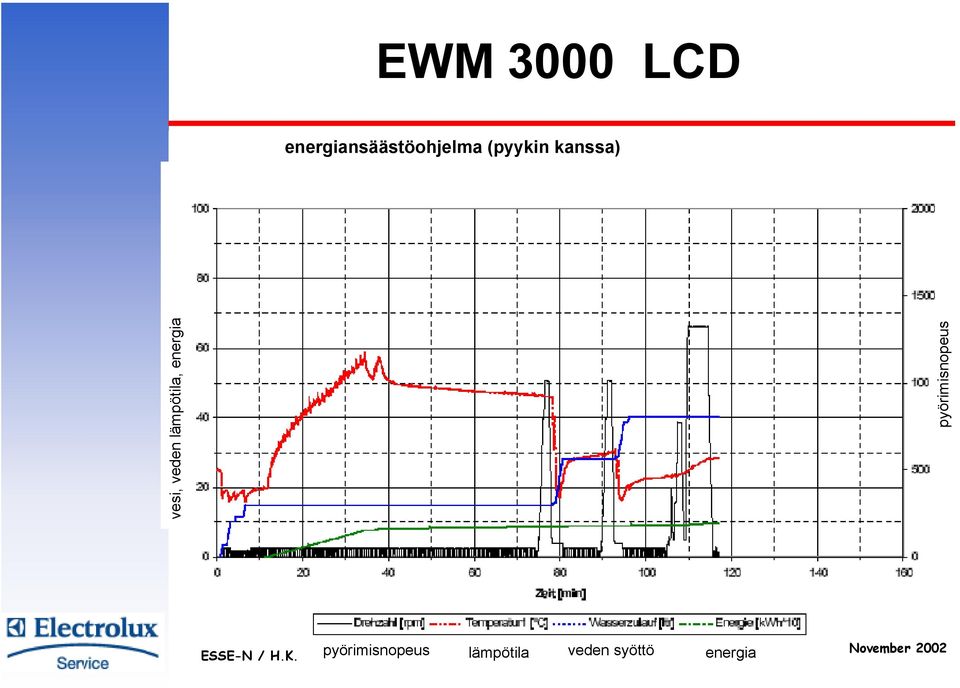

16 energiansäästöohjelma (pyykin kanssa) vesi, veden lämpötila, energia pyörimisnopeus pyörimisnopeus lämpötila veden 16 syöttö energia

17 herkät materiaalit ohjelma (pyykin kanssa) vesi, veden lämpötila, energia pyörimisnopeus pyörimisnopeus lämpötila veden 17 syöttö energia
