1 Betoroc- murskeet Tuomo Joutsenoja

2 Rudus Oy lyhyesti Emoyhtiö irlantilainen CRH plc CRH plc liikevaihto 2010: 17,2 mrd henkilöstö2010: noin toimipaikkoja 2010: yli 3700, 35 maassa Rudus Oy (Suomi + Viro, Venäjä Pietari, Latvia) liikevaihto 2011: 350 milj. henkilöstö 2011: noin 950 toimialat: kiviaines valmisbetoni betonituotteet murskausurakointi kierrätys

(Suomi + Viro, Venäjä Pietari, Latvia) liikevaihto 2011: 350 milj.

3 Betonimurskeen historiaa Suomessa, 1/ Tutkittiin käyttöä betonissa 1992 Maarakennuskäytön tutkiminen (P. Seppänen DI-työ) 1994 Ensimmäinen koetie (seurantamittauksia ) Betorocin levykuormituskokeet yms. TKK:lla Ensimmäinen vastaanottokeskus Betoroc-ohjeet / Rudus, Viatek Valtioneuvoston päätös rakennusjätteistä (lajiteltava) Kaatopaikkavero hyödyntämättömille rakennusjätteille Betonimurskeen ohjeistusprojekti / Tekes, Rudus, Viatek 1999 Betonimurskeen mitoitusparametrit / Viatek

TKK:lla Ensimmäinen vastaanottokeskus Betoroc-ohjeet / Rudus, Viatek Valtioneuvoston päätös rakennusjätteistä (lajiteltava)

4 Betonimurskeen historiaa Suomessa, 2/ Tielaitoksen ja kuntaliiton ohjeet, RIL Talonrakennuksen maarakenteet A. Määttänen DI-työ Uusiomateriaalien käyttö maarakentamisessa, Teknologiakatsaus 91/ Ekoinfra-projekti Uusiomateriaalit yhdyskuntien liikenneväylien pehmeikkörakentamisessa 2004 Vägverket Krossat betong i vägkonstruktioner 2006 InfraRYL, Osa 1 Väylät ja alueet (J. Juvonen ins.työ) 2006 VNa 591/2006 (muutokset: 1825/2009 ja 403/2009) 2007 Betoroc- ohjeet (M.Hakarin DI-työn pohjalta) 2007 Sivutuotteiden käyttö tierakenteissa, TIEH HKR:n ohje: Mineraalisen purkujätteen ja kivihiilituhkien hyödyntäminen maarakentamisessa Helsingissä DI- työ, Betoroc- kohteiden pitkäaikaiseuranta CE- merkintä

Vägverket Krossat betong i vägkonstruktioner 2006 InfraRYL, Osa 1 Väylät ja alueet (J. Juvonen ins.työ) 2006 VNa 591/2006 (muutokset: 1825/2009 ja 403/2009) 2007 Betoroc- ohjeet (M.

5 Purkujäte Jätteestä tuotteeksi Betonin kierrätys Betoniteollisuuden jätteet Laadunhallinta mukana joka vaiheessa Jätteen varastointi Murskaus ja seulonta Käyttö kiviainesten tapaan

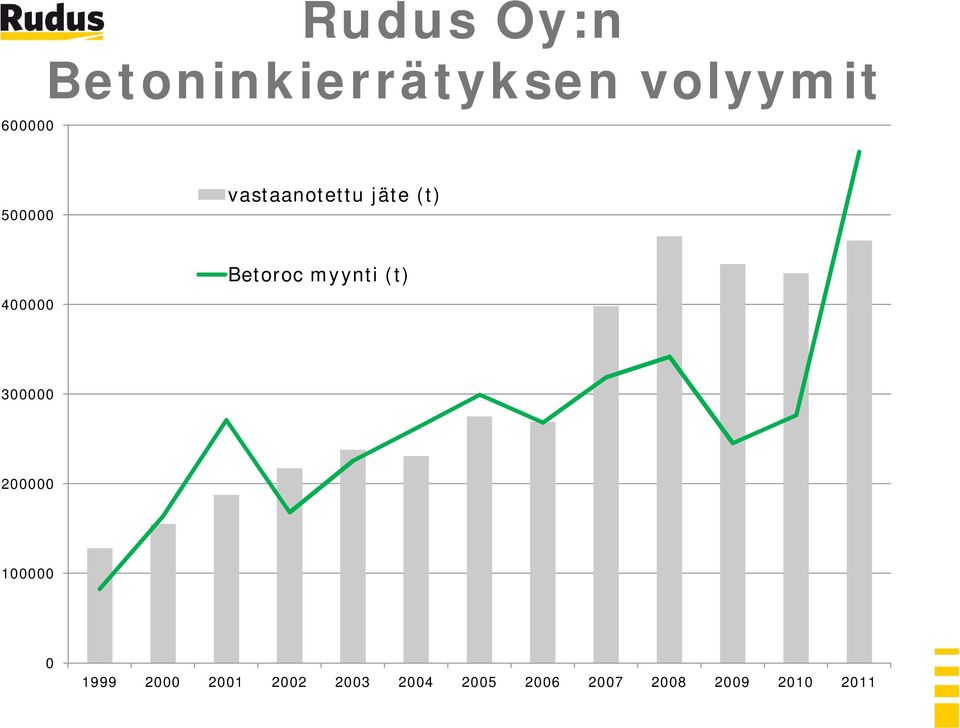

6 Rudus Oy:n Betoninkierrätyksen volyymit vastaanotettu jäte (t) Betoroc myynti (t)

(t) 400000 300000 200000 100000 0 1999 2000

7 Mitä ovat Betoroc-murskeet? Ruduksen tuoteperhe, joka sisältää erilaisia betonimurskeita Betoroc- murskeet ovat valmistettu betoniteollisuudessa syntyvästä hukasta ja purkukohteissa syntyvästä betonista Ruduksen laadunhallintajärjestelmän mukaisia ELY- keskuksen hyväksyntä Valtioneuvoston asetuksen mukaisia

murskeet ovat valmistettu betoniteollisuudessa syntyvästä hukasta ja

8 Mitä ovat Betoroc-murskeet? Valmistettu vastaamaa korkealuokkaisia luonnonkiviaineksia Murskattu ja seulottu haluttuun fraktioon Päätuotteet: Kantavan ja jakavan kerroksen Betoroc M1, M2 ja M3 Muut tuotteet: Betoroc M4, Betoroc Sora (BeMSr), Betoroc Hiekka (BeMHk), Betoroc Louhe

ja seulottu haluttuun fraktioon Päätuotteet: Kantavan ja jakavan

9 Betoroc-murskeen käyttö Betoroc-murskeita voidaan käyttää suoraan korvaamaan luonnon maa- ja kiviaineksia Rakentaminen tapahtuu samoin menetelmin kuin kallio- ja soramurskeilla Mikäli Betoroc-murskeiden uudelleenlujittuminen huomioidaan, voidaan rakennekierroksia ohentaa On järkevä ratkaisu suurissa ja vaativissa kohteissa Kustannussäästöt Vaatii ohjeiden mukaisen suunnittelun Suurin osa toteutettavista (>90 %) kohteista on sellaisia, jossa kallio- tai soramurske on korvattu saman paksuisella Betoroc-murskekerroksella Tekninen etu: Parempi kantavuus Helppous: Ei vaadi erillistä suunnittelua tai suunnitelman muutosta

vaativissa kohteissa Kustannussäästöt Vaatii ohjeiden mukaisen suunnittelun Suurin osa toteutettavista (>90 %) kohteista on sellaisia, jossa kallio- tai

10 Betoroc-murskeen käyttö Betoroc on hieman kevyempää samalla tonnimäärällä saa enemmän kuutioita Mitä on huomioitava Optimikosteus hieman suurempi kuin vastaavalla kallio- tai soramurskeella Pohjavesialueella käyttö edellyttää ympäristöluvan Ilmoituksella maksimikerrospaksuus on 1,5 m On peitettävä soralla tai murskeella tai päällystettävä Mikäli lujittuminen huomioidaan, on mitoituksessa toimittava ohjeistuksen mukaan Kattava ohjeistus olemassa, jos halutaan hyödyntää Betorocin ominaisuudet 100-prosenttisesti suositeltavaa suurissa kohteissa

maksimikerrospaksuus on 1,5 m On peitettävä soralla tai murskeella tai päällystettävä Mikäli lujittuminen huomioidaan, on mitoituksessa

11 Betonimurskeen päällysrakenteessa RAKENNE-ESIMERKKI 11 (Betoroc Hk ja Sr oltava routimatonta)

12 ILMOITUS BETOROC-MURSKEEN KÄYTÖSTÄ Asetuksen mukainen käyttö edellyttää, että ympäristökeskus hyväksyy materiaalin toimittajan, tuotteet ja laadunhallintajärjestelmän Betoroc-murskeiden käytöstä riittää ilmoitus ympäristönsuojelun tietojärjestelmään Rudus on varautunut tekemään ko. ilmoituksen Ilmoituksen voi tehdä myös urakoitsija tai rakennuttaja

laadunhallintajärjestelmän Betoroc-murskeiden käytöstä riittää ilmoitus

13 Betonimurskeen seurattuja käyttökohteita Seurantakohteet: Jokivarsi Nikkilä, Sipoo 1994 Rusutjärvi Paijala, Tuusula 1995 Lahdenperänkatu, Tampere 1996 Vt 3 välillä Sasi Metsäkylä, Ylöjärvi 1996 Lahden moottoritie Vt 4, 1998 Seurantamittaukset ja analysointi Nekalan Betoniaseman piha, Tampere 2011 Martinlaakson voimalaitoksen kenttärakenne, Vantaa 2012 Laboratoriotutkimukset (geo- ja ympäristötekniset): TKK, VTT, TTKK,... Ulkomaiset tutkimukset

14 Betonimurskeella rakentamisen etuja Uusiutumattomien luonnonvarojen ja kaatopaikkatilan säästäminen Yleensä lyhyemmät kuljetusmatkat ja edullisemmat kustannukset verrattuna kiviaineksiin Normaalia kiviainesta suurempi kantavuus päällysrakenteessa Rakentaminen normaalilla maarakennuskalustolla 14

edullisemmat kustannukset verrattuna kiviaineksiin Normaalia kiviainesta

15 Esimerkki Hankkeen toteutus betonimurskeella Kiviaines tonnia a b c c kiviaines kiviaines kiviaines kiviaines kiviaines kiviaines kiviaines kiviaines kiviaines kiviaines Betoroc Betoroc kiviaines Betoroc Betoroc Betoroc kiviaines Betoroc Betoroc Betoroc Routimaton täyttö 5300 kiviaines Betoroc Betoroc Betoroc Salaojasora 2000 kiviaines kiviaines kiviaines kiviaines kustannus, Betonimurskeella saatu etu 10 % 42 % 58 % a) Hanke toteutetaan perinteisesti kiviaineksilla b) Kohteessa jakavan + täytöt korvataan betonimurskeilla c) Kantavan, jakavan materiaalit + täytöt korvataan betonimurskeilla d) Kantavan, jakavan materiaalit + täytöt korvataan betonimurskeilla, lisäksi parempi kantavuus huomioiden materiaalikerroksia voidaan ohentaa noin 20 %

kiviaines kiviaines kustannus, 354 000 318 000 204000 150000 Betonimurskeella saatu etu 10 % 42 % 58 % a) Hanke toteutetaan perinteisesti kiviaineksilla b) Kohteessa jakavan + täytöt korvataan

16 Lisätietoja: Jani Pieksemä, puh , Erkki Haaponiemi, puh , Tuomo Joutsenoja, puh , Kiitos
