Installation instructions, accessories. Skidplate, takana. Volvo Car Corporation Gothenburg, Sweden
|
|
- Aapo Majanlahti
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 Ohje nro Versio Osa nro , Skidplate, takana IMG Sivu 1 / 13
2 Varuste A IMG IMG IMG IMG M IMG Sivu 2 / 13
3 IMG Sivu 3 / 13
4 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Valmistelutyöt 1 Valmistelutyöt Koskee autoja, joissa on vetokoukku Vetokoukuilla varustetuissa autoissa on sitä varten sahattava lovi. Skidplate-levyn sisäpuolella on merkinnät tätä varten. Valitse sopiva merkintä. IMG Sivu 4 / 13

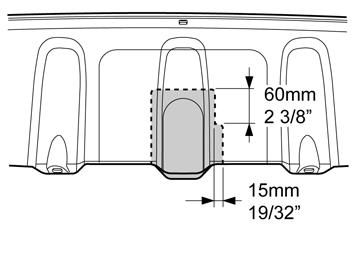

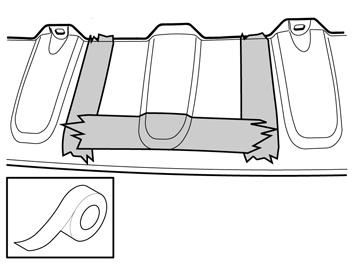

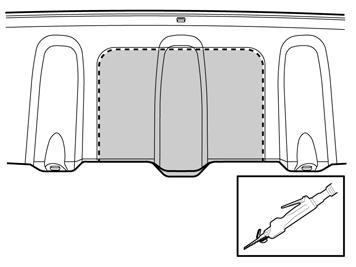

5 2 Laita teippiä suojalevyn ulkopuolelle sahattavaan kohtaan, ettei saha vahingoita maalipintaa. IMG Sahaa levyä varovasti valitun merkinnän mukaan (kuva koskee irrotettavaa vetokoukkua, EU). Tasoita reunat hienolla viilalla. IMG Koskee vain vetokoukkua, USA Piirrä ura vetokoukun johdinkimppua varten. IMG Sivu 5 / 13

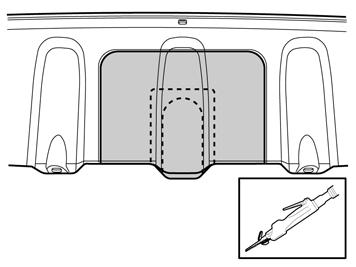

6 5 Sahaa levy varovasti valitun merkinnän mukaan. Tasoita reunat hienolla viilalla. IMG Kaikki mallit Pese puskurinkuoren alaosa puhtaaksi kohdasta, johon levy tulee. Pyyhi kuivaksi. IMG Irrota kaksi muovipidikettä. Sarjassa on uudet. IMG Sivu 6 / 13

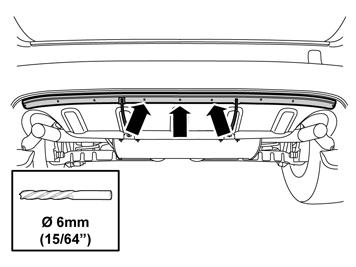

7 8 Ota sarjasta pidin. Poraa kolme reikää, Ø6 mm (15/64") poranterällä, pitimen keskellä olevien kolmen keskimmäisen porausmerkinnän keskelle (upotettuihin reikiin). Poista porauslastut ja puhdista reikien reunat. IMG Poraa kuusi reikää, Ø5 mm (13/64") poranterällä, pitimen sivuilla olevien kuuden porausmerkinnän keskelle (upotettuihin reikiin). Poista porauslastut ja puhdista reikien reunat. IMG Asennus Sivu 7 / 13

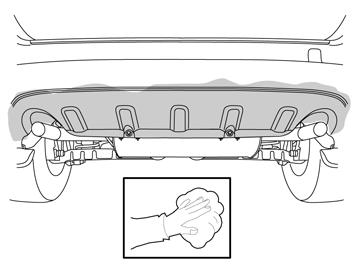

8 10 Asennus Poista kaksi keskimmäistä suojateippiä. IMG Ota kaksi kiinnitintä sarjasta. Paina ne kahteen reikään pitimen kummassakin päässä, vastakkaiselle puolelle kuin teipinpalat. IMG Mittaa pitimen kiinnikkeiden välillä keskellä olevan kohouman keskikohta ja laita teipinpala sen reunaan. IMG Sivu 8 / 13

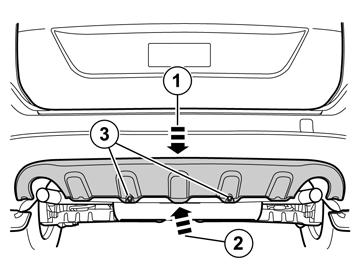

9 13A Kuva A Aseta pidin paikalleen kiinnikkeillä, jotka kohdistetaan pitimen keskimmäisen reikämerkinnän ja teipin reunan väliin kuvan mukaan. Huom! Älä paina pidintä kiinni vielä. Huom! 13B IMG On tärkeätä, että kiinnittimet ovat oikein rei'issä alareunassa, jotta pidin tulee oikeaan asentoon. Kuva B Tarkasta että mitta A on 6,0-6,5 mm (15/64" - 1/4" ) kiinnikkeen yläreunan ja puskurinkuoren kohouman alkukohdan välillä molemmilla puolilla. Säädä mitta tarvittaessa irrottamalla pidin varovasti ja asettamalla mitta oikeaksi. Paina koko pidin kunnolla kiinni. Huom! On tärkeätä, että pidin on hyvin kiinni koko matkalta, ettei sitä kiinni niitattaessa synny mitään pullistumia. IMG Irrota suojateippi pitimen ulkoreunasta. IMG Sivu 9 / 13

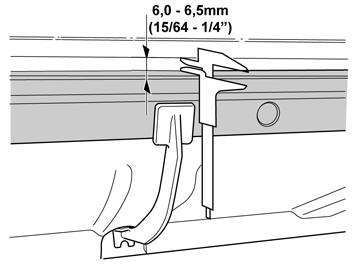

10 15 Tarkasta että mitta A on 6,0-6,5 mm (15/64" - 1/4" ) kiinnikkeen yläreunan ja puskurinkuoren kohouman alkukohdan välillä ulkoreunoilla. Paina pitimen ulkopää kunnolla kiinni. Toista kohdat 13 ja 14 muiden ulkopäiden kohdalla. Huom! On tärkeätä, että pidin on hyvin kiinni koko matkalta, ettei pitimeen kiinni niitattaessa synny mitään pullistumia. IMG Poraa kolme reikää pitimen keskelle Ø6 mm (15/64") poranterällä esiporausten ja puskurinkuoren läpi. Poista porauslastut ja puhdista reikien reunat. Käytä rakomittaa porauslastujen poistamiseksi pitimen takapuolelta. IMG Ota kolme pidikettä sarjasta. Paina ne paikalleen, ensin keskimmäiseen reikään ja sitten sivuille. Huom! Varmista että pidin on painettu kunnolla puskurinkuorta vasten ja että pidikkeen laippa on hyvin painettuna pitimeen, kun pidikkeen keskitappi lyödään sisään. IMG Sivu 10 / 13

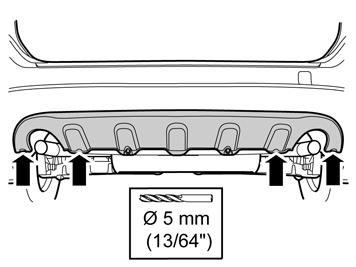

11 18 Poraa kolme reikää pitimen sivuille Ø5 mm (13/64") poranterällä. Poraa esiporausten ja puskurinkuoren läpi. Poista porauslastut ja puhdista reikien reunat. Käytä rakomittaa porauslastujen poistamiseksi pitimen takapuolelta. Poista kiinnittimet. IMG Ota popniitit sarjasta ja niittaa pidin kiinni puskurinkuoreen. Aloita niittaaminen sisemmistä rei'istä siirtyen ulkoreunoja kohti molemmilla puolilla. Varmista, että pidin on hyvin puskurinkuorta vasten. IMG Sivu 11 / 13

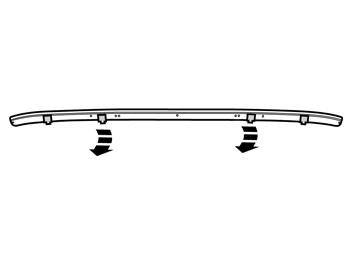

12 20 Ota Skidplate sarjasta, irrota välilistat kummaltakin puolelta ja heitä ne pois. IMG Paina levyn yläreuna pitimeen (1). Tällöin täytyy kuulua napsahdus. Käännä alareuna (2) puskurinkuorta vasten. Asenna uudet muovipidikkeet (3) ja kiristä. IMG Huom! Varmista että paneelin ulkoreunat, jotka kiinnitetään niiteillä, ovat hyvin puskurinkuorta vasten reikiä porattaessa. Paina levyn ulkoreunat puskurinkuorta vasten. Poraa neljä Ø5 mm (13/64") reikää Skidplate-levyssä olevien reikien ja puskurinkuoren läpi. Poista porauslastut. IMG Sivu 12 / 13

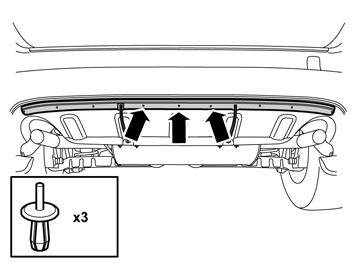

13 23 Niittaa Skidplate-levy kiinni. IMG Sivu 13 / 13
