Installation instructions, accessories. Lukulaite, pidin. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 25

Transkriptio

1 Installation instructions, accessories Ohje nro Versio 1.1 Osa nro Lukulaite, pidin Volvo Car Corporation Lukulaite, pidin V1.1 Sivu 1 / 25

2 Varuste A IMG IMG Sivu 2 / 25

3 IMG Sivu 3 / 25

4 Tiedot 1 Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Muut tiedot 2 Varustesarjassa voi olla osia, joita ei käytetä tässä asennuksessa. Värien merkitys 3 Tästä väritarkasta ilmenee (värituloste sekä sähköinen versio) menetelmävaiheiden kuvissa käytettävien eri värien merkitys.. Käytetään painotetuissa osissa eli osissa, joille tulee tehdä jotain.. Käytetään lisäväreinä, kun on tarpeen näyttää tai korostaa muita osia.. Käytetään kiinnitysosille, jotka pitää irrottaa/asentaa. Voivat olla ruuveja, pidikkeitä, pistokkeita jne.. Käytetään kun osaa ei irroteta kokonaan autosta vaan ripustetaan sivuun. IMG Käytetään vakiotyökaluille tai erikoistyökaluille.. Käytetään taustavärinä auton osissa. Irrotus 4 Sivu 4 / 25

5 Irrotuksen työvaiheet voivat sisältää myös tietoja, jotka koskevat asennusta. 5 IMG Irrota ruuvit. IMG Sivu 5 / 25

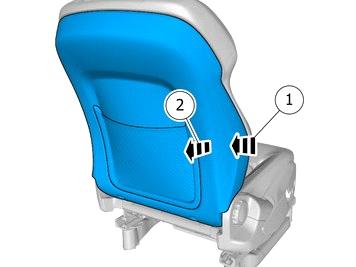

6 7 Kuva näyttää osan takasivun ennen irrotusta. IMG Suorita työvaihe yhdellä puolella kerrallaan. IMG IMG Sivu 6 / 25

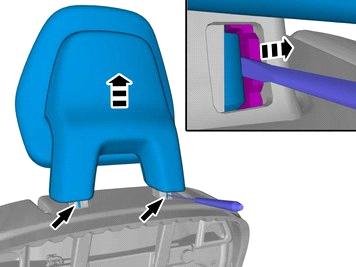

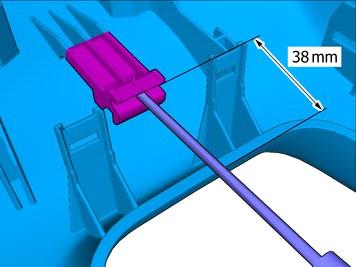

7 10 IMG Kuva esittää istuinta ilman verhousta. Vapauta lukitukset. Irrota merkitty osa. IMG Kuva näyttää osan takasivun ennen irrotusta. IMG Sivu 7 / 25

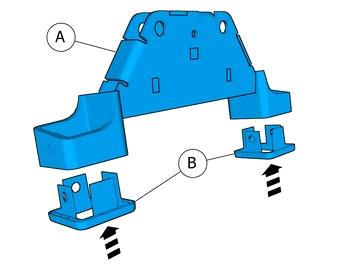

8 13 IMG Lisävarusteen asennus 14 Asenna osa varaosasarjasta. Varmista, että kaikki pidikkeet ovat kiinnittyneet. IMG Sivu 8 / 25

9 15 Asenna osa varaosasarjasta. Vedä johdinkimppu läpi. IMG Kytke liitin. IMG Asenna osa varaosasarjasta. Varmista, että tiiviste on oikein paikallaan. IMG Sivu 9 / 25

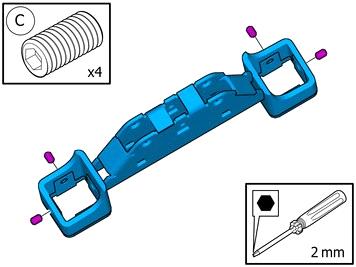

10 18 IMG Enint. 2 kierrosta. Asenna ruuvit. IMG IMG Sivu 10 / 25

11 21 Tässä työvaiheessa on hyvä olla kaksi henkilöä. Säädä ilmoitettuun arvoon. IMG Tässä työvaiheessa on hyvä olla kaksi henkilöä. Tiukkaa ruuvit. IMG Sivu 11 / 25

12 23 Sijoita/vedä johdinkimppu kuvan mukaan. IMG Tarkennettu kuva IMG Varo! Vedä verhoilu konsolin kiinnikkeiden päälle. IMG Sivu 12 / 25

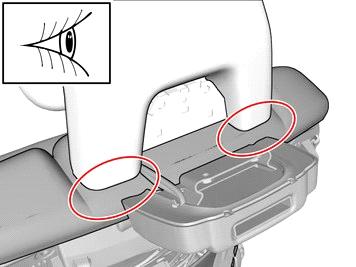

13 26 Varo! Paina vaahtopehmustetta ylöspäin kohti verhoilua. IMG Varo! Tarkasta, että osa on lukkiutunut ala-asentoon. IMG Varmista, että verhous on niskatuen kiinnikettä vasten ilman näkyvää välystä. Vertaa verhousta ja niskatukea toiseen etuistuimeen. IMG Sivu 13 / 25

14 29 Varmista, että verhous on niskatuen kiinnikettä vasten ilman näkyvää välystä. Vertaa verhousta ja niskatukea toiseen etuistuimeen. Jos säätö on tarpeen, suorita toimenpide alla olevan menetelmävaiheen mukaan. IMG Varo! Paina vaahtopehmustetta ylöspäin kohti verhoilua. IMG Sivu 14 / 25

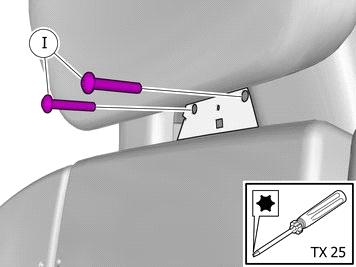

15 31 Aseta osa kuvan mukaisesti. Säädä johdinkimpun sijaintia. IMG Asenna ruuvit. Varmista, että tiiviste on oikein paikallaan. Tiukkaa ruuvit. IMG Asenna osa varaosasarjasta. IMG Sivu 15 / 25

16 34 Tarkennettu kuva IMG Katso, että komponentti asennetaan oikea puoli ulospäin, kuvan mukaisesti. Asenna osa varaosasarjasta. Aseta osa kuvan mukaisesti. Kiristä nippusiteet. IMG Kytke liitin. Kiristä nippuside. IMG Sivu 16 / 25

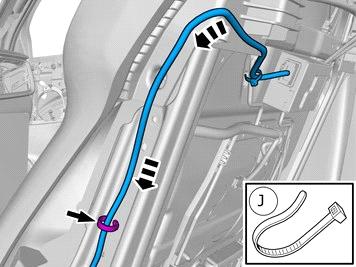

17 37 Asenna osa varaosasarjasta. Kytke liitin. Kiristä nippuside. IMG Sijoita/vedä johdin kuvan mukaan. Kiinnitä johdin. Käytä nippusidettä IMG Sivu 17 / 25

18 39 Huomioi sijainti. Kiristä nippuside. IMG Sijoita/vedä johdin kuvan mukaan. Kiristä nippuside. IMG Irrotus Sivu 18 / 25

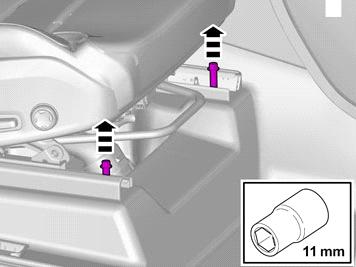

19 41 Irrota ruuvit. Kiristysmomentti: Etuistuin koriin, 40 Nm IMG IMG Irrota ruuvit. Kiristysmomentti: Etuistuin koriin, 40 Nm IMG Sivu 19 / 25

20 44 IMG Vapauta liittimen salpa.. Vapauta lukitus.. Irrota liitin. IMG Irrota johdinsarjan pidike. IMG Sivu 20 / 25

21 47 Irrota merkitty osa. Irrota ruuvi. IMG Toista menettelyvaiheet irrotuksessa vastakkaiselta puolelta IMG Sivu 21 / 25

22 49 Irrota merkitty osa. IMG Irrota merkitty osa. IMG Irrota merkitty osa. IMG Sivu 22 / 25

23 52 Irrota merkitty osa. IMG Irrota merkitty osa. IMG Lisävarusteen asennus Sivu 23 / 25

24 54 Sijoita/vedä johdin kuvan mukaan. Kiristä nippuside. IMG Vedä johdin olemassa olevan johdinsarjan vieressä. Kiristä nippusiteet. IMG Asenna osa varaosasarjasta. Kytke liitin. Vedä johdin olemassa olevan johdinsarjan vieressä. Kiristä nippuside. IMG Sivu 24 / 25

25 57 Irrota liitin. IMG Kytke liittimet. Kiinnitä johtimet ja liittimet olemassa oleviin johtimiin kolinan estämiseksi. Käytä nippusidettä IMG Koskee lisävarusteiden asennusta kumpaankin istuimeen 59 Toista menettelyvaiheet irrotuksessa vastakkaiselta puolelta Toista menettelyvaiheet lisävarusteen asennuksessa vastakkaiselle puolelle Asennus 60 Aseta irrotetut osat takaisin käänteisessä järjestyksessä. Sivu 25 / 25
